仪器操作数字选频电平表规程1. 按下电源开关，液晶屏点亮，电源接通，预热30分钟后使用。
2. 开机后，仪器自动进行“宽频测量校准”和选频“低噪音窄带校准”，当听到“嘟、嘟、嘟”三声，即校准完毕。
按“校准”键，转换至测量状态，再按“工作方式”键选择所需要的工作方式，3. 在工作过程中，每隔约30分钟仪器会自动校准一次。
校准时发出“嘟”的一声，同时液晶屏第四行显示“校准”状态，再“嘟”的一声校准完毕，自动恢复到校准前的测量状态，整个过程约3秒钟。
4. 在测量过程中也可随时手动对液晶屏显示的当前状态进行校准，只须按下“校/测”键。
5. 频率的调节方法有两种，分别为键盘设置和微调轮设置。
5.1 先按“设置”键，此时，液晶屏第一行出现一“－”符号，再按数字键；最后选取频率的单位，按下“kHz”键或“Hz”键。
5.2 可直接转动频率微调轮调节频率。
顺时针转动时，频率增加，逆时针转动时，频率降低。
5.3 若是一未知频率可使用快速频率调谐，在搜索频率过程中频率步进有四种，在显示屏左上无三角标示为1Hz步进，有一个三角标示为10Hz，两个三角标示为100Hz，三个标示为1kHz，按△f键可循环选择。
6. 按动阻抗键时，液晶屏阻抗一行可循环显示同轴75Ω、∞Ω和平衡100Ω、150Ω、600Ω、∞Ω各输出阻抗，可根据测试的需要进行选择。
7. 面板上分别有同轴输出插座和平衡输出插座，可根据测试的需要进行选择。
8. 选频测量时，当被测信号低于10kHz时，宜选用40Hz “窄带”；当高于10kHz时，选用1.74kHz“宽带”；测量时一般使用“低噪音”测试，只有在分析信号频谱或测量弱信号时，使用“低失真”。
四、数字电平振荡器1. 按下电源开关，液晶屏点亮，电源接通，预热30分钟后使用。
2. 电平的增加按相应的“dB↑”键；电平的减小按相应的“dB ↓”键，直到液晶屏电平行显示出所需要的电平值。
3. 频率的调节方法有两种，分别为键盘设置和微调轮设置。

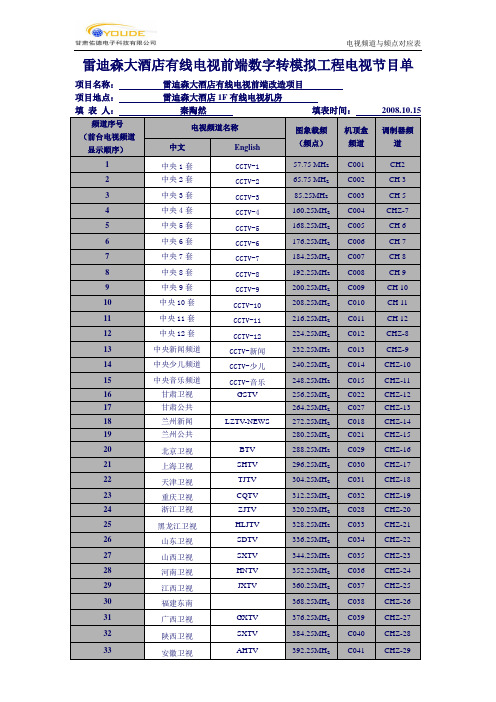

表1上海市有线数字电视系统频率规划表整转网频率规划表频道载波(MHz) 频带(MHz) 频道类型频道用途DS-1 49.75 48.5~56.5 不使用不使用DS-2 57.75 56.5~64.5 不使用不使用DS-3 65.75 64.5~72.5 不使用不使用DS-4 77.25 76~84 不使用不使用DS-5 85.25 84~92 不使用不使用Z-1 112.25 111~119 数字电视频道数字空载波Z-2 120.25 119~127 模拟电视频道模拟空载波Z-3 128.25 127~135 模拟电视频道模拟空载波Z-4 136.25 135~143 模拟电视频道模拟空载波Z-5 144.25 143~151 模拟电视频道上海教视Z-6 152.25 151~159 模拟电视频道星尚Z-7 160.25 159~167 模拟电视频道艺术人文DS-6 168.25 167~175 模拟电视频道CCTV-1DS-7 176.25 175~183 模拟电视频道娱乐DS-8 184.25 183~191 模拟电视频道新闻综合DS-9 192.25 191~199 模拟电视频道整转宣传DS-10 203（中心）199~207 数字电视频道标清TS1DS-11 211（中心）207~215 数字电视频道标清TS2DS-12 219（中心）215~223 数字电视频道标清TS3Z-8 227（中心）223~231 数字电视频道标清TS4Z-9 235（中心）231~239 数字电视频道标清TS5Z-10 243（中心）239~247 数字电视频道标清TS6Z-11 251（中心）247~255 数字电视频道标清TS7Z-12 259（中心）255~263 数字电视频道标清TS8Z-13 267（中心）263~271 数字电视频道标清TS9Z-14 275（中心）271~279 数字电视频道标清TS10Z-15 283（中心）279~287 数字电视频道数字空载波Z-16 291（中心）287~295 数字电视频道标清TS12(新闻edgeQAM)Z-17 299（中心）295~303 数字电视频道数字空载波Z-18 307（中心）303~311 数字电视频道标清TS11Z-19 315（中心）311~319 数字电视频道高清TS15Z-20 323（中心）319~327 数字电视频道标清TS16Z-21 331（中心）327~335 数字电视频道标清TS17Z-22 339（中心）335~343 数字电视频道标清TS18Z-23 347（中心）343~351 数字电视频道标清TS19Z-24 355（中心）351~359 数字电视频道标清TS20Z-25 363（中心）359~367 数字电视频道数字空载波Z-26 371（中心）367~375 数字电视频道标清TS22Z-27 379（中心）375~383 数字电视频道高清TS23Z-28 387（中心）383~391 数字电视频道标清TS24Z-29 395（中心）391~399 数字电视频道标清TS25Z-30 403（中心）399~407 数字电视频道高清TS26Z-31 411（中心）407~415 数字电视频道高清TS27Z-32 419（中心）415~423 数字电视频道高清TS28Z-33 427（中心）423~431 数字电视频道高清TS13Z-34 435（中心）431~439 数字电视频道高清TS29Z-35 443（中心）439~447 数字广播频道广播TS31Z-36 451（中心）447~455 数字广播频道广播TS32Z-37 459（中心）455~463 数字电视频道DoxTV TS14DS-13 474（中心）470~478 数字电视频道高清TS35DS-14 482（中心）478~486 数字电视频道数字空载波DS-15 490（中心）486~494 数字电视频道数字空载波DS-16 498（中心）494~502 数字电视频道高清TS34DS-17 506（中心）502~510 数字电视频道数字空载波DS-18 514（中心）510~518 数字电视频道数字空载波DS-19 522（中心）518~526 数字电视频道优化教育TS21DS-20 530（中心）526~534 数字电视频道数字空载波DS-21 538（中心）534~542 数字电视频道（点播）VOD4DS-22 546（中心）542~550 数字电视频道（点播）VOD3DS-23 554（中心）550~558 数字电视频道（点播）VOD2DS-24 562（中心）558~566 数字电视频道（点播）VOD1Z-38 573（中心）＋—3M 566~574 数据CM下行Z-39 574~582 数据Z-40 586（中心）582~590 数字电视频道数字空载波Z-41 594（中心）590~598 数字电视频道（点播）VOD5Z-42 602（中心）598~606 数字电视频道（点播）VOD6DS-25 610（中心）606~614 数字电视频道（专网）区域服务（虹桥机场/浦东机场/世博锦江）DS-26 618（中心）614~622 数字电视频道数字空载波DS-27 626（中心）622~630 数字电视频道（专网）专网外星TS-50DS-28 634（中心）630~638 数字电视频道（专网）专网外星TS-51DS-29 642（中心）638~646 数字电视频道（专网）专网外星TS-52DS-30 650（中心）646~654 数字电视频道（专网）专网外星TS-53DS-31 658（中心）654~662 数字电视频道（专网）专网外星TS-54DS-32 666（中心）662~670 数字电视频道（专网）专网外星DS-33 674（中心）670~678 数字电视频道数字空载波DS-34 682（中心）678~686 数字电视频道（点播）VOD7DS-35 690（中心）686~694 数字电视频道（点播）VOD8DS-36 698（中心）694~702 数字电视频道（点播）VOD9DS-37 706（中心）702~710 数字电视频道（点播）VOD10 DS-38 714（中心）710~718 数字电视频道数字空载波DS-39 722（中心）718~726 数字电视频道数字空载波DS-40 730（中心）726~734 数字电视频道数字空载波DS-41 738（中心）734~742 数字电视频道数字空载波DS-42 746（中心）742~750 数字电视频道数字空载波DS-43 754（中心）750~758 数字电视频道数字空载波DS-44 762（中心）758~766 数字电视频道数字空载波DS-45 770（中心）766~774 数字电视频道数字空载波DS-46 778（中心）774~782 数字电视频道数字空载波DS-47 786（中心）782~790 数字电视频道数字空载波DS-48 794（中心）790~798 数字电视频道数字空载波DS-49 802（中心）798~806 数字电视频道数字空载波DS-50 810（中心）806~814 数字电视频道数字空载波DS-51 818（中心）814~822 数字电视频道数字空载波DS-52 826（中心）822~830 数字电视频道数字空载波DS-53 834（中心）830~838 数字电视频道数字空载波DS-54 842（中心）838~846 数字电视频道数字空载波DS-55 850（中心）846~854 数字电视频道数字空载波DS-56 855.25 854~862 导频模拟空载波45678910111213141516171819202122232425、我借着爱的轻翼，飞过园墙，砖石的墙垣，不能把爱情阻隔，甚至，死亡。
表1上海市有线数字电视系统频率规划表整转网频率规划表频道载波(MHz) 频带(MHz) 频道类型频道用途DS-1 49.75 48.5~56.5 不使用不使用DS-2 57.75 56.5~64.5 不使用不使用DS-3 65.75 64.5~72.5 不使用不使用DS-4 77.25 76~84 不使用不使用DS-5 85.25 84~92 不使用不使用Z-1 112.25 111~119 数字电视频道数字空载波Z-2 120.25 119~127 模拟电视频道模拟空载波Z-3 128.25 127~135 模拟电视频道模拟空载波Z-4 136.25 135~143 模拟电视频道模拟空载波Z-5 144.25 143~151 模拟电视频道上海教视Z-6 152.25 151~159 模拟电视频道星尚Z-7 160.25 159~167 模拟电视频道艺术人文DS-6 168.25 167~175 模拟电视频道CCTV-1DS-7 176.25 175~183 模拟电视频道娱乐DS-8 184.25 183~191 模拟电视频道新闻综合DS-9 192.25 191~199 模拟电视频道整转宣传DS-10 203（中心）199~207 数字电视频道标清TS1DS-11 211（中心）207~215 数字电视频道标清TS2DS-12 219（中心）215~223 数字电视频道标清TS3Z-8 227（中心）223~231 数字电视频道标清TS4Z-9 235（中心）231~239 数字电视频道标清TS5Z-10 243（中心）239~247 数字电视频道标清TS6Z-11 251（中心）247~255 数字电视频道标清TS7Z-12 259（中心）255~263 数字电视频道标清TS8Z-13 267（中心）263~271 数字电视频道标清TS9Z-14 275（中心）271~279 数字电视频道标清TS10Z-15 283（中心）279~287 数字电视频道数字空载波Z-16 291（中心）287~295 数字电视频道标清TS12(新闻edgeQAM)Z-17 299（中心）295~303 数字电视频道数字空载波Z-18 307（中心）303~311 数字电视频道标清TS11Z-19 315（中心）311~319 数字电视频道高清TS15Z-20 323（中心）319~327 数字电视频道标清TS16Z-21 331（中心）327~335 数字电视频道标清TS17Z-22 339（中心）335~343 数字电视频道标清TS18Z-23 347（中心）343~351 数字电视频道标清TS19Z-24 355（中心）351~359 数字电视频道标清TS20Z-25 363（中心）359~367 数字电视频道数字空载波Z-26 371（中心）367~375 数字电视频道标清TS22Z-27 379（中心）375~383 数字电视频道高清TS23Z-28 387（中心）383~391 数字电视频道标清TS24Z-29 395（中心）391~399 数字电视频道标清TS25Z-30 403（中心）399~407 数字电视频道高清TS26Z-31 411（中心）407~415 数字电视频道高清TS27Z-32 419（中心）415~423 数字电视频道高清TS28Z-33 427（中心）423~431 数字电视频道高清TS13Z-34 435（中心）431~439 数字电视频道高清TS29Z-35 443（中心）439~447 数字广播频道广播TS31Z-36 451（中心）447~455 数字广播频道广播TS32Z-37 459（中心）455~463 数字电视频道DoxTV TS14DS-13 474（中心）470~478 数字电视频道高清TS35DS-14 482（中心）478~486 数字电视频道数字空载波DS-15 490（中心）486~494 数字电视频道数字空载波DS-16 498（中心）494~502 数字电视频道高清TS34DS-17 506（中心）502~510 数字电视频道数字空载波DS-18 514（中心）510~518 数字电视频道数字空载波DS-19 522（中心）518~526 数字电视频道优化教育TS21DS-20 530（中心）526~534 数字电视频道数字空载波DS-21 538（中心）534~542 数字电视频道（点播）VOD4DS-22 546（中心）542~550 数字电视频道（点播）VOD3DS-23 554（中心）550~558 数字电视频道（点播）VOD2DS-24 562（中心）558~566 数字电视频道（点播）VOD1Z-38 573（中心）＋—3M 566~574 数据CM下行Z-39 574~582 数据Z-40 586（中心）582~590 数字电视频道数字空载波Z-41 594（中心）590~598 数字电视频道（点播）VOD5Z-42 602（中心）598~606 数字电视频道（点播）VOD6DS-25 610（中心）606~614 数字电视频道（专网）区域服务（虹桥机场/浦东机场/世博锦江）DS-26 618（中心）614~622 数字电视频道数字空载波DS-27 626（中心）622~630 数字电视频道（专网）专网外星TS-50DS-28 634（中心）630~638 数字电视频道（专网）专网外星TS-51DS-29 642（中心）638~646 数字电视频道（专网）专网外星TS-52DS-30 650（中心）646~654 数字电视频道（专网）专网外星TS-53DS-31 658（中心）654~662 数字电视频道（专网）专网外星TS-54DS-32 666（中心）662~670 数字电视频道（专网）专网外星DS-33 674（中心）670~678 数字电视频道数字空载波DS-34 682（中心）678~686 数字电视频道（点播）VOD7DS-35 690（中心）686~694 数字电视频道（点播）VOD8DS-36 698（中心）694~702 数字电视频道（点播）VOD9DS-37 706（中心）702~710 数字电视频道（点播）VOD10DS-38 714（中心）710~718 数字电视频道数字空载波DS-39 722（中心）718~726 数字电视频道数字空载波DS-40 730（中心）726~734 数字电视频道数字空载波DS-41 738（中心）734~742 数字电视频道数字空载波DS-42 746（中心）742~750 数字电视频道数字空载波DS-43 754（中心）750~758 数字电视频道数字空载波DS-44 762（中心）758~766 数字电视频道数字空载波DS-45 770（中心）766~774 数字电视频道数字空载波DS-46 778（中心）774~782 数字电视频道数字空载波DS-47 786（中心）782~790 数字电视频道数字空载波DS-48 794（中心）790~798 数字电视频道数字空载波DS-49 802（中心）798~806 数字电视频道数字空载波DS-50 810（中心）806~814 数字电视频道数字空载波DS-51 818（中心）814~822 数字电视频道数字空载波DS-52 826（中心）822~830 数字电视频道数字空载波DS-53 834（中心）830~838 数字电视频道数字空载波DS-54 842（中心）838~846 数字电视频道数字空载波DS-55 850（中心）846~854 数字电视频道数字空载波DS-56 855.25 854~862 导频模拟空载波。

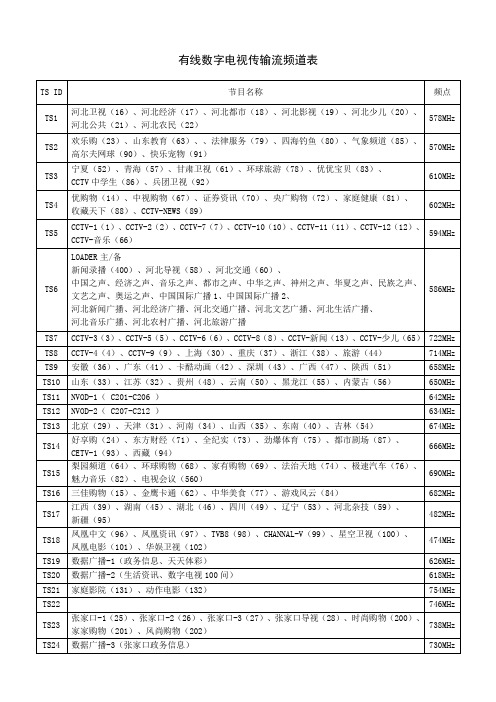

数字电视频率表————————————————————————————————作者：————————————————————————————————日期：中华人民共和国广播电影电视行业技术要求有线数字电视频道配置指导性意见1 范围本指导性意见规定了在有线电视分配网实现整体数字化过程中的频道配置，在特殊情况下模拟与数字电视广播共存期间的过渡策略，以及上、下行频道的配置意见，为平衡实现有线电视分配网络模拟向数字技术全面转换提供频道配置的指导性意见。
2 引用标准GB/T 17786-1999 有线电视频率配置GY/T 106-1999 有线电视广播系统技术规范GY/T 170-2001 有线数字电视广播信道编码与调制规范GY/T 180-2001 HFC网络上行传输物理通道技术规范3概述有关有线电视频道配置的技术规定在GB/T 17786-1999《有线电视频率配置》、GY/T 106-1999《有线电视广播系统技术规范》和GY/T 180-2001《HFC 网络上行传输物理通道技术规范》等文件中都有规定，但对于有线电视分配网实现整体数字化过程中的频道配置以及模拟与数字电视广播共存期间的频道配置未作规定。
考虑到多种带宽网络存在的现状，需要进一步规范模拟向数字电视广播过渡过程中，有线电视频道的合理配置。
本指导性意见未对有线数字电视广播频道的传输技术参数提出要求，这是考虑到一般条件下数字信号的传输要求比模拟信号低，因此在模拟有线电视网过渡到数字电视时，不作频道本身的技术要求，但严格执行GY/T 106-1999《有线电视广播系统技术规范》是十分重要的技术保证。
有线电视分配网中如存在不同带宽的区域性网络，例如既有550MHz的网络又有750MHz的网络，最好在两种网络共有的频段中引入有线数字电视广播，如不可能，可以采取分步实施或分别馈送信号的方式进行。
4有线数字电视频道配置要求4．1 配置方式要求考虑到今后有线数字电视信号与其它无线电业务之间的电磁兼容以及特殊的传输要求，本指导意见设置禁用频道、尽量避免使用频道、保护间隔和专用数据通道等。
中华人民共和国广播电影电视行业技术要求有线数字电视频道配置指导性意见1 范围本指导性意见规定了在有线电视分配网实现整体数字化过程中的频道配置，在特殊情况下模拟与数字电视广播共存期间的过渡策略，以及上、下行频道的配置意见，为平衡实现有线电视分配网络模拟向数字技术全面转换提供频道配置的指导性意见。
2 引用标准GB/T 17786-1999 有线电视频率配置GY/T 106-1999 有线电视广播系统技术规范GY/T 170-2001 有线数字电视广播信道编码与调制规范GY/T 180-2001 HFC网络上行传输物理通道技术规范3概述有关有线电视频道配置的技术规定在GB/T 17786-1999《有线电视频率配置》、GY/T 106-1999《有线电视广播系统技术规范》和GY/T 180-2001《HFC 网络上行传输物理通道技术规范》等文件中都有规定，但对于有线电视分配网实现整体数字化过程中的频道配置以及模拟与数字电视广播共存期间的频道配置未作规定。
考虑到多种带宽网络存在的现状，需要进一步规范模拟向数字电视广播过渡过程中，有线电视频道的合理配置。
本指导性意见未对有线数字电视广播频道的传输技术参数提出要求，这是考虑到一般条件下数字信号的传输要求比模拟信号低，因此在模拟有线电视网过渡到数字电视时，不作频道本身的技术要求，但严格执行GY/T 106-1999《有线电视广播系统技术规范》是十分重要的技术保证。
有线电视分配网中如存在不同带宽的区域性网络，例如既有550MHz的网络又有750MHz的网络，最好在两种网络共有的频段中引入有线数字电视广播，如不可能，可以采取分步实施或分别馈送信号的方式进行。
4有线数字电视频道配置要求4．1 配置方式要求考虑到今后有线数字电视信号与其它无线电业务之间的电磁兼容以及特殊的传输要求，本指导意见设置禁用频道、尽量避免使用频道、保护间隔和专用数据通道等。
有线数字电视广播的频道仍采用8MHz带宽、邻频配置，同时需采用高效率的数字调制技术，在一个有线数字电视频道内，传输数据率一般应高于20Mbps。
1, 一些定义ES：由编码器输出，可以是编码过的视频数据流，音频数据流，或其他编码数据流。
ES流经过PES 打包器之后，被转换成PES包。
PES包由包头和payload组成。
PSI：MPEG-2中定义了PSI（Program Specific Information）信息，其作用是从一个携带多个节目的某一个TS流中正确找到特定的节目。
PSI表：PSI表包括节目关联表（PAT）、条件接收表（CAT）、节目映射表（PMT）和网络信息表（NIT）组成。
SI：在MPEG-2标准中定义的PSI表，是对单一TS流的描述。
由于系统通常存在多个TS流，为了引导数字电视用户能在TS流中快速地找出自己需要的业务，DVB对MPEG-2的PSI进行了扩充，在PSI 四个表的基础上再增加了九个表，形成SI（Service Information）。
SI表：SI表包括业务描述表（SDT）、事件信息表（EIT）、时间和日期表（TDT）、时间偏移表（TOT）、业务群关联表（BAT）和运行状态表（RST）、填充表（ST）、选择信息表（SIT）、间断信息表（DIT）等表信息。
SI中的各表在实际使用中并不都需要传送，其中NIT、SDT、EIT、TDT是必需传送的，其它表则按照需要进行选择传送。
TABLE ID：TS流中有两种标识符，一种是包标识符，一种是表标识符。
具有相同PID的不同信息表由表标识符TABLE ID来区分。
EPG：在实用中，我们将SI所提供的数据通过有序地组织起来，生成类似节目报的形式，它能在电视机上即时浏览，这样将大大方便用户的使用，这就是电子节目指南EPG。
TS包PATCATPMT2、数字电视工作流程当机顶盒要要接收某一个指定节目流程：1. 首先从节目关联表（PAT）中取得这个节目的节目映射表（PMT）的PID值2. 然后从TS流中找出与此PID值相对应的节目映射表（PMT），从这个节目映射表中获得构成这个节目的基本码流的PID值3. 根据这个PID值滤出相应的视频、音频和数据等基本码流4. 解码后复原为原始信号，删除含有其余PID的传送包。
