等厚干涉的几点应用

等厚干涉原理的应用1. 等厚干涉原理简介等厚干涉原理是指在光路上存在等厚的光程差的情况下，光波会发生干涉现象。

等厚干涉原理是波动光学的基本原理之一，它广泛应用于干涉测量、光学元件设计、成像系统等领域。

2. 等厚干涉原理的应用2.1 干涉测量•光栅测量：等厚干涉原理可用于测量光栅线数、光栅常数等参数。

•薄膜厚度测量：利用等厚干涉原理，可以非常精确地测量薄膜的厚度，广泛应用于材料科学研究和生产制造领域。

•缺陷检测：利用等厚干涉原理，可以检测物体表面的微小缺陷，如薄膜划痕、表面凹凸等。

2.2 光学元件设计•等厚干涉原理可用于设计光学元件，如反射镜、透镜等。

通过精确控制等厚干涉条件，可以实现对光学元件的波前调控，改变光学特性。

•制备光学薄膜：等厚干涉原理可用于光学薄膜的设计和制备。

通过控制薄膜的厚度和材料特性，可以实现对光的干涉效应的精确调控。

2.3 光学信息存储•光学存储器：利用等厚干涉原理，可以设计制造光学存储器，存储和读取大量的信息内容。

•光学传感器：等厚干涉原理可用于设计制造高灵敏度的光学传感器，用于物质成分分析、生物检测等领域。

2.4 激光干涉测量•激光干涉仪：等厚干涉原理可用于设计制造激光干涉仪，用于测量物体形状、表面粗糙度等。

激光干涉测量具有高精度、高灵敏度的特点，广泛应用于工业制造、地质勘探、生物医学等领域。

2.5 光学传输系统•等厚干涉原理可用于光学传输系统的设计和优化。

通过精确控制光程差，可以实现对光信号的调制和控制，提高光学传输的性能。

3. 总结等厚干涉原理是波动光学中一种重要的干涉现象，具有广泛的应用。

在干涉测量、光学元件设计、光学信息存储、激光干涉测量、光学传输系统等领域，等厚干涉原理都发挥着重要的作用。

未来随着技术的发展，等厚干涉原理在光学科学和工程领域的应用将会更加广泛和深入。

等厚干涉的原理、特点和应用1. 等厚干涉的原理等厚干涉是一种光学干涉现象，指的是光线在具有两个或多个等厚介质间传播时发生的干涉效应。

它基于菲涅尔（Fresnel）原理，即光线在介质边界上发生反射和折射的规律，导致光线的相位差引起干涉现象。

2. 等厚干涉的特点•等厚等相位线：等厚干涉的最显著特点是产生一系列彼此平行的等厚等相位线。

在等厚干涉图上，等厚线呈现为彩虹色的同心圆。

•颜色分布规律：等厚干涉中，不同颜色的环呈现特定的分布规律。

通常，中心为黑白交替的暗环，向外围逐渐过渡为彩虹色的明亮环。

•相位差的影响：等厚干涉的颜色变化与光线在相邻等厚介质中的相位差有关。

相位差的大小决定了干涉环的颜色与宽度。

3. 等厚干涉的应用3.1 表面形貌测量等厚干涉可用于表面形貌测量，通过观察干涉图案的等厚等相位线变化，可以推断出被测表面的形状和曲率。

这被广泛应用于光学元件的制造、光学仪器的校准以及微小器件的表面测量。

3.2 涂层薄膜分析等厚干涉也可以用于涂层薄膜的分析。

由于不同材料的折射率不同，涂层的厚度会导致光线的相位差，从而形成干涉图案。

通过观察和分析这些干涉图案，可以测量涂层薄膜的厚度、折射率和均匀性等参数。

3.3 正交偏光干涉等厚干涉可与正交偏光干涉相结合，用于材料的应力分析。

通过在光路中加入一个用于改变光线偏振方向的偏光片，可以观察到具有不同偏振方向的光线在材料中传播产生的干涉图案。

通过分析多组干涉图案，可以推断材料中的应力分布和应力状态。

3.4 光学显微镜等厚干涉技术在光学显微镜中得到了广泛应用。

基于等厚干涉的光学显微镜可以实现高分辨率的成像，对于材料的微观结构和表面形貌进行观察和分析。

在生物学、材料科学和纳米科技等领域中，该技术被广泛用于微观结构与性能的研究。

结论等厚干涉作为一种光学干涉现象，通过光线的相位差引起干涉图案的形成，具有等厚等相位线、颜色分布规律等特点。

其重要应用包括表面形貌测量、涂层薄膜分析、正交偏光干涉和光学显微镜等领域。

光的等厚干涉现象与应用光的干涉现象是光学中的一个经典现象，它是指光波的两个或多个波前相互干涉而引起的强度变化现象。

其中，光的等厚干涉是一种特殊的干涉现象，在该干涉现象中，干涉产生的原因是通过略微倾斜的两面平行玻璃板或者泡沫等等薄膜传播的光线，它们的路径差恰好为波长的整数倍。

等厚干涉是一种非常重要的干涉现象，它发生在两块平行板状物体之间的光线相互作用时。

当光线从第一块平板射向第二块平板时，由于两个平板彼此平行，所以从第一块平板射向第二块平板的光线在传播过程中不会发生偏折，但是由于两个平板间存在一定的距离，则会使得从前一个平板传过来的光线与从后一个平板传过来的光线存在不同的光程差。

由于光程差不同，所以在两块平板之间，同一条光线的相邻两束光线之间存在相位差，因此在这两个光线相遇的地方就会发生干涉现象。

当两束光线相遇时，由于在传播过程中产生的相位差不同，所以它们所遮挡掉的光线的强度也不同，这就形成了等厚干涉的特殊形式。

二、应用1.波长测量等厚干涉可以广泛应用于波长测量。

这是因为当光线在两个平板之间传播时，两个平板间距离（t）是相等的，因此，当出射光谱在干涉的区域中产生两个最亮的条纹时，波长就可以通过下列公式计算：λ=2t/N，其中N是最亮的条纹数量。

2. 晶体缺陷检测等厚干涉也可以应用于晶体缺陷检测。

当电子通过一个晶体时，它们会有不同的能量、速度和方向，一些电子会打翻晶体原子并留下一个暂时缺口。

这个缺口将使传递的电子发生相移，这就引发了等厚干涉。

通过观察干涉条纹的形状，可以确定缺陷的深度，从而推断其大小和位置。

3. 表面形态的检测等厚干涉还用于检测表面形态。

为此，必须将被测试物品放置在两个平行平板之间，然后通过照射亮光线来观察干涉条纹的形状。

通过干涉条纹的形状可以获取被测面的形状。

总之，光的等厚干涉是一种非常重要的干涉现象，在物理和化学领域有着广泛的应用。

因此，对等厚干涉现象的深入研究和应用，对于推动科技进步和提高生产效率具有重要的意义。

– 96 – Ⅲ 基础物理实验实验11 光的等厚干涉现象与应用当频率相同、振动方向相同、相位差恒定的两束简谐光波相遇时，在光波重叠区域，某些点合成光强大于分光强之和，某些点合成光强小于分光强之和，合成光波的光强在空间形成强弱相间的稳定分布，这种现象称为光的干涉。

光的干涉是光的波动性的一种重要表现。

日常生活中能见到诸如肥皂泡呈现的五颜六色，雨后路面上油膜的多彩图样等，都是光的干涉现象，都可以用光的波动性来解释。

要产生光的干涉，两束光必须满足：频率相同、振动方向相同、相位差恒定的相干条件。

实验中获得相干光的方法一般有两种——分波阵面法和分振幅法。

等厚干涉属于分振幅法产生的干涉现象。

一、实验目的１．通过实验加深对等厚干涉现象的理解； ２. 掌握用牛顿环测定透镜曲率半径的方法； ３. 通过实验熟悉测量显微镜的使用方法。

二、实验仪器测量显微镜、牛顿环、钠光灯、劈尖装置和待测细丝。

三、实验原理当一束单色光入射到透明薄膜上时，通过薄膜上下表面依次反射而产生两束相干光。

如果这两束反射光相遇时的光程差仅取决于薄膜厚度，则同一级干涉条纹对应的薄膜厚度相等，这就是所谓的等厚干涉。

本实验研究牛顿环和劈尖所产生的等厚干涉。

1.等厚干涉 如图11-1所示，玻璃板A 和玻璃板B 二者叠放起来，中间加有一层空气（即形成了空气劈尖）。

设光线1垂直入射到厚度为d 的空气薄膜上。

入射光线在A 板下表面和B 板上表面分别产生反射光线2和2′，二者在A 板上方相遇，由于两束光线都是由光线1分出来的（分振幅法），故频率相同、相位差恒定（与该处空气厚度d 有关）、振动方向相同，因而会产生干涉。

我们现在考虑光线2和2′的光程差与空气薄膜厚度的关系。

显然光线2′比光线2多传播了一段距离2d 。

此外，由于反射光线2′是由光密媒质（玻璃）向光疏媒质（空气）反射，会产生半波损失。

故总的光程差还应加上半个波长2/λ，即2/2λ+=∆d 。

根据干涉条件，当光程差为波长的整数倍时相互加强，出现亮纹；为半波长的奇数倍图11-1 等厚干涉的形成Ⅲ 基础物理实验 – 97 –时互相减弱，出现暗纹。

等厚干涉的工作原理和应用工作原理等厚干涉是一种光学干涉现象，它基于光线在介质中传播时的干涉效应。

在等厚干涉中，当光线通过一块具有等厚的透明介质时，光线会发生干涉，形成明暗条纹。

这些明暗条纹的出现是由于光线在通过介质时以不同的相位到达观察者的眼睛。

等厚干涉的原理等厚干涉的原理基于光线传播过程中的两个基本原理：光的波动性和叠加原理。

光的波动性是指光可以被看作是波动的电磁场。

光线在介质中传播时，会发生折射和反射，这些过程都可以看作是波动的电磁场沿特定方向的传播。

叠加原理是指当两个或多个波相遇时，它们会叠加在一起形成一个新的波。

在等厚干涉中，当光线从不同路径通过透明介质时，它们会叠加在一起形成明暗条纹。

发生等厚干涉的条件等厚干涉发生的条件包括：1.光源必须是连续的、单色的光源。

单色光指的是波长相同的光，例如激光器发射的光。

2.介质必须是透明的、具有相同的厚度。

只有具有相同厚度的介质才能使光线以相同的相位到达观察者的眼睛。

3.光线必须以一定的角度穿过介质。

当光线以特定角度穿过介质时，才会发生干涉。

应用等厚干涉在光学测量中的应用等厚干涉在光学测量中有广泛的应用，其中包括：1.表面形貌测量。

通过观察等厚干涉条纹的形态变化，可以测量表面的形貌和形变，从而利用这些信息进行表面质量评估和产品检测。

2.薄膜厚度测量。

等厚干涉可以用来测量透明材料的薄膜厚度，例如涂层、薄膜和玻璃等。

通过分析等厚干涉条纹的间距，可以计算出薄膜的厚度。

3.材料折射率测量。

等厚干涉可以用来测量材料的折射率，即光线在材料中的传播速度。

通过分析等厚干涉条纹的位置和形态变化，可以计算出材料的折射率。

等厚干涉在光学成像中的应用等厚干涉在光学成像中也有一些重要的应用，包括：1.厚度图像生成。

通过观察等厚干涉条纹的形态和分布，可以生成物体的厚度图像。

这对于材料的质量控制和产品的检测非常有价值。

2.目标定位和跟踪。

等厚干涉可以用来定位和跟踪目标。

通过观察等厚干涉条纹的变化，可以精确确定目标的位置和运动状态。

等厚干涉原理与应用的结论1. 引言等厚干涉是一种干涉现象，它是由于光通过厚度变化的介质时，不同路径上的光程差引起的。

等厚干涉广泛应用于光学、激光和精密测量等领域。

本文将讨论等厚干涉原理与应用的结论。

2. 等厚干涉原理等厚干涉原理是基于传统的干涉原理，即当光波的光程差为整数倍波长时，干涉现象就会发生。

在等厚干涉中，当光线通过厚度变化的介质时，不同路径上的光程差为整数倍波长，从而产生等厚干涉条纹。

3. 表征等厚干涉的结论等厚干涉具有以下特点：•干涉条纹等间距且平行。

•干涉条纹频率与厚度变化有关。

•干涉条纹的亮度与光的波长和入射光强度有关。

4. 等厚干涉的应用4.1 光学测量等厚干涉可用于测量薄膜的厚度和表面形态。

通过观察干涉条纹的变化，可以精确测量薄膜的厚度，并进一步研究薄膜的特性。

4.2 激光技术在激光技术中，等厚干涉被广泛应用于激光干涉仪和激光干涉测量。

通过利用激光的相干性和干涉效应，可以实现高精度的距离测量和表面形貌分析。

4.3 光学显微镜等厚干涉也可以应用于光学显微镜中。

通过在显微镜中引入干涉技术，可以提高显微镜的分辨率和清晰度，使微观结构更加清晰可见。

4.4 光学信息存储等厚干涉还可以应用于光学信息存储中。

通过利用干涉原理和厚度变化介质的特性，可以实现高密度、大容量的光学信息存储。

5. 结论等厚干涉是一种应用广泛的干涉现象。

通过观察干涉条纹的特征，可以实现薄膜测量、激光技术、光学显微镜和光学信息存储等领域的应用。

等厚干涉的理论和应用研究在光学科学和技术发展方面具有重要意义。

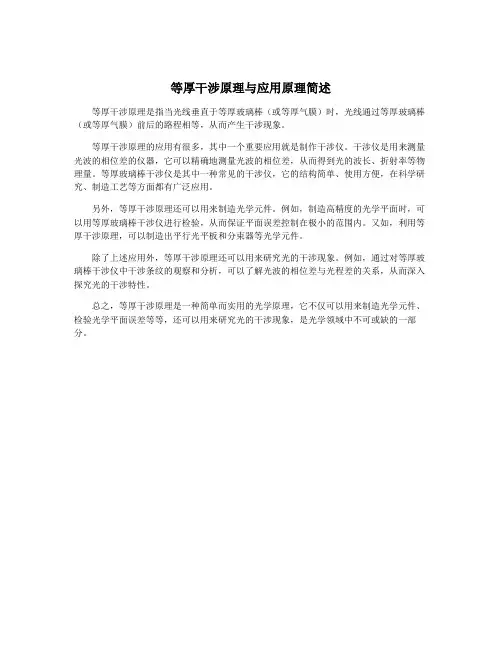

等厚干涉原理与应用原理简述
等厚干涉原理是指当光线垂直于等厚玻璃棒（或等厚气膜）时，光线通过等厚玻璃棒（或等厚气膜）前后的路程相等，从而产生干涉现象。

等厚干涉原理的应用有很多，其中一个重要应用就是制作干涉仪。

干涉仪是用来测量光波的相位差的仪器，它可以精确地测量光波的相位差，从而得到光的波长、折射率等物理量。

等厚玻璃棒干涉仪是其中一种常见的干涉仪，它的结构简单、使用方便，在科学研究、制造工艺等方面都有广泛应用。

另外，等厚干涉原理还可以用来制造光学元件。

例如，制造高精度的光学平面时，可以用等厚玻璃棒干涉仪进行检验，从而保证平面误差控制在极小的范围内。

又如，利用等厚干涉原理，可以制造出平行光平板和分束器等光学元件。

除了上述应用外，等厚干涉原理还可以用来研究光的干涉现象。

例如，通过对等厚玻璃棒干涉仪中干涉条纹的观察和分析，可以了解光波的相位差与光程差的关系，从而深入探究光的干涉特性。

总之，等厚干涉原理是一种简单而实用的光学原理，它不仅可以用来制造光学元件、检验光学平面误差等等，还可以用来研究光的干涉现象，是光学领域中不可或缺的一部分。

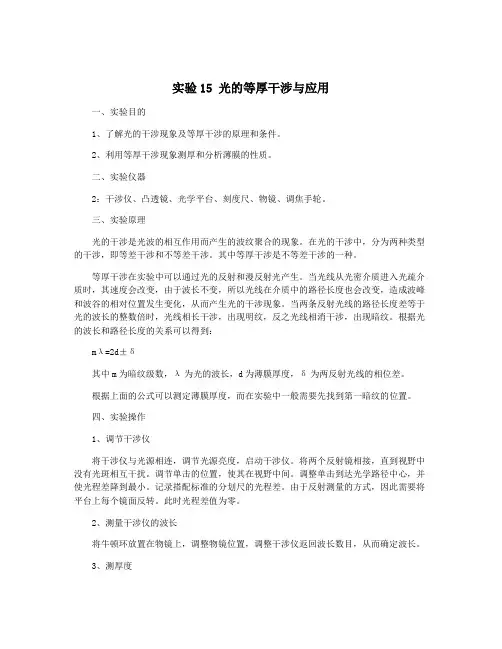

实验15 光的等厚干涉与应用一、实验目的1、了解光的干涉现象及等厚干涉的原理和条件。

2、利用等厚干涉现象测厚和分析薄膜的性质。

二、实验仪器2：干涉仪、凸透镜、光学平台、刻度尺、物镜、调焦手轮。

三、实验原理光的干涉是光波的相互作用而产生的波纹聚合的现象。

在光的干涉中，分为两种类型的干涉，即等差干涉和不等差干涉。

其中等厚干涉是不等差干涉的一种。

等厚干涉在实验中可以通过光的反射和漫反射光产生。

当光线从光密介质进入光疏介质时，其速度会改变，由于波长不变，所以光线在介质中的路径长度也会改变，造成波峰和波谷的相对位置发生变化，从而产生光的干涉现象。

当两条反射光线的路径长度差等于光的波长的整数倍时，光线相长干涉，出现明纹，反之光线相消干涉，出现暗纹。

根据光的波长和路径长度的关系可以得到：mλ=2d±δ其中m为暗纹级数，λ为光的波长，d为薄膜厚度，δ为两反射光线的相位差。

根据上面的公式可以测定薄膜厚度，而在实验中一般需要先找到第一暗纹的位置。

四、实验操作1、调节干涉仪将干涉仪与光源相连，调节光源亮度，启动干涉仪。

将两个反射镜相接，直到视野中没有光斑相互干扰。

调节单击的位置，使其在视野中间。

调整单击到达光学路径中心，并使光程差降到最小。

记录搭配标准的分划尺的光程差。

由于反射测量的方式，因此需要将平台上每个镜面反转。

此时光程差值为零。

2、测量干涉仪的波长将牛顿环放置在物镜上，调整物镜位置，调整干涉仪返回波长数目，从而确定波长。

3、测厚度在光学平台上放置要测厚度的样品，使其与反射面垂直，并且处于光路的一侧。

调整双动接头，通过双动接头与样品表面平行，并且距离样品表面仅有一个微小的距离。

调节光路中的透镜，确定第一干涉环的位置以进行测量。

读取分划尺上的距离，测量厚度。

等厚干涉的几点应用1摘要：详细研究了利用两种等厚干涉的实验（劈尖干涉和牛顿环）的原理来测量细丝的直径、测量液体的折射率，并由此引申出测液体的浓度。

粗略探讨了利用等厚干涉来检验工件的平整程度。

关键词：等厚干涉、劈尖、牛顿环、细丝直径、液体的折射率、浓度、工件平整度。

2引言课本上介绍了两种等厚干涉，分别是劈尖干涉和牛顿环。

劈尖干涉:当光近乎垂直地照射到折射率为n,且倾角很小为θ的透明劈尖上时，光线的入射角可以视为不变的常数，则反射光在相遇点的相位差只取决于产生该反射的薄膜厚度，薄膜上厚度相同的地方所产生的光程差相同，因而形成一组平行于劈尖顶的明暗相间的、等宽、等间距的直条纹。

牛顿环：将一个凸面曲率半径R很大的平凸透镜A放在一平面玻璃板B上，两者在O点接触。

平凸透镜的凸面和玻璃板的上表面之间形成一空气薄层，空气薄层的厚度从O点向外逐渐增大，在以O点为中心的任一圆周上各点处的空气薄层的厚度都相等。

当单色平行光垂直入射到空气薄层上时，空气薄层上下表面反射的光产生干涉。

这些干涉条纹是一组以O点为中心的明暗相间的同心圆环，称为牛顿环，如上面右图所示。

将实验中的器具略加改变就可以用来测量液体的折射率以及细金属丝的直径。

3 测细丝的直径如图所示：在两块平板玻璃之间放入待测细丝。

使两块玻璃之间形成劈尖形的空气薄膜，用单色光垂直照射。

光线在劈尖顶处形成暗条纹（半波损失），在其他位置：设空气膜厚度为e ，光的波长为λ,光程差为δ，则有当δ=k λ时，出现明条纹，当δ=（2k+1）λ\2时，出现暗条纹。

则相邻两条暗条纹光程差为Δδ=λ,对应的薄膜厚度差为e=λ\2;因此只要数出劈尖顶O 到任意一点K 处处的暗条纹数k,就能够计算出这k 条暗条纹对应的厚度差为k λ\2,则K 点距地面玻璃的高度为k λ\2+λ\2,再测出O 、K 两点的水平距离L,则劈尖倾角的正切值是tan θ= (k λ\2+λ\2) \L,设O 点到细丝处的水平距离为S ，则细丝的直径d=S*tan θ。

等厚干涉的原理特点和应用1. 原理介绍等厚干涉是一种利用光的相干性进行干涉测量的方法。

它基于杨氏干涉仪的原理，通过观察干涉条纹的变化来推断被测物体的形状或者表面的变化。

在等厚干涉中，使用的是在杨氏干涉仪中放置一层透明的等厚薄片或者涂有等厚膜的被测物体。

当光通过这层等厚膜时，由于膜的厚度均匀，所以光在薄片上发生的反射和折射都是等厚的，从而形成了干涉现象。

2. 原理特点•干涉条纹可观察性强：等厚干涉方法形成的干涉条纹较为清晰，易于观察和测量。

•高精度测量：由于等厚薄片的厚度是已知的，因此可以通过测量干涉条纹的变化来推算出被测物体的形状或者表面的变化。

•适用范围广：等厚干涉方法可以应用于多种物体表面形状的测量，如平面、球面、柱面和非球面等。

•非接触测量：等厚干涉方法是一种非接触测量方法，可以在不接触被测物体的情况下完成测量工作。

3. 应用领域3.1 表面形状测量利用等厚干涉方法可以测量物体表面的形状。

通过测量干涉条纹的间距变化，可以推测出被测物体上某处的高度、凹凸等信息，从而获得整个表面的形状。

3.2 光学薄膜测量等厚干涉方法还可以应用于光学薄膜的测量。

通过测量薄膜表面产生的干涉条纹，可以得出薄膜的厚度信息，从而了解薄膜的光学特性和质量。

3.3 光学元件检测等厚干涉方法在光学元件的检测中也有着广泛的应用。

通过测量干涉条纹的变化，可以检验光学元件的形状、表面质量、光学性能等，确保元件的质量和性能符合要求。

3.4 物体的变形测量等厚干涉方法还可以用于物体的变形测量。

通过测量干涉条纹的变化，可以推算出物体在受力或者变形时的情况，从而获得物体的应力分布、变形情况等相关信息。

4. 总结等厚干涉是一种基于光的相干性进行干涉测量的方法。

它既能提供高精度的测量结果，又具有非接触、易观测等特点，因此在表面形状测量、光学薄膜测量、光学元件检测和物体变形测量等领域有着广泛的应用。

随着光学技术的不断发展和进步，等厚干涉方法将会在更多领域展现出其独特的优势和潜力。

实验3.19_等厚干涉的应用
等厚干涉是一种光的干涉现象，它是由于光在通过两个平行的透明介质界面时，两个介质的厚度相等而引起的。

等厚干涉的应用广泛，下面介绍几个常见的应用：
1. 薄膜干涉：当光线从空气进入一个介质，再从这个介质进入另一个介质时，两个介质的界面之间的薄膜会形成等厚干涉。

这种现象被广泛应用于光学薄膜技术，如反射镜、透镜等光学元件的制造中。

2. 非破坏性检测：等厚干涉可以用于材料的非破坏性检测。

通过观察材料表面的等厚干涉图案，可以判断材料的厚度分布是否均匀，从而评估材料的质量和性能。

3. 显微镜观察：等厚干涉可以用于显微镜观察。

在显微镜中，通过透射或反射光的等厚干涉图案可以增强显微镜的分辨率和对比度，从而获得更清晰的显微图像。

4. 光学雕刻：等厚干涉可以用于光学雕刻。

通过控制光在介质中的传播路径和相位差，可以实现对材料的局部加热和腐蚀，从而实现精确的微纳加工和雕刻。

5. 表面形貌测量：等厚干涉可以用于表面形貌的测量。

通过观察介质界面上的等厚干涉条纹，可以推断出表面的弯曲、变形和缺陷等信息，从而实现对微观尺度表面形貌的精确测量。

等厚干涉在光学领域有着广泛的应用，不仅可以用于光学元件的制造和检测，还可以用于显微观测、光学雕刻和表面形貌测量等领域。

光的等厚干涉现象及其应用(用牛顿环测凸透镜曲率半径(最
全)word资料
实验5、光的等厚干涉现象及其应用（用牛顿环测凸透镜曲率半径）
（一）调整牛顿环观察干涉环纹。

1、调节光源位置以及玻璃片的倾斜度。

2、调节目镜及移测显微镜的调焦螺旋，使干涉环纹清晰可辨。

3、调节显微镜及光源位置，观察到清晰的牛顿环。

（二）测牛顿环纹直径
1、调节显微镜，使镜筒里的十字叉丝交点对准牛顿环纹中心。

2、转动测微鼓轮，使镜筒向左（或者向右）移动，同时读出十字叉丝竖线所经过的暗环数。

读到超过20环处时，停止转动鼓轮，使测微鼓轮向相反方向移动，当叉丝竖线与第20环相切时，记下移测显微镜所示位置的读数。

3、继续沿原方向移动移测显微镜，读出第19、18、…、11等暗环的位置。

1、继续移动显微镜，当叉丝通过中心圆斑后，再继续移动，同时记下另一侧第
11、12、…、20环与叉丝竖线相切的位置。

5、求出11～20环的暗环直径，用逐差法求出直径平方差的平均值，最近求出凸透镜的曲率边境的平均值及误差。

等厚干涉的原理及应用等厚干涉是一种光学干涉现象，在等厚介质中发生。

当光线通过等厚介质时，由于光线在介质内反射和折射所经历的路径差相等，会发生干涉现象。

等厚干涉的原理和应用在科学研究和实际生产中有重要的意义。

等厚干涉的基本原理可以通过菲涅耳半波带来解释。

当平行入射的光线通过等厚介质时，会分成两束光线，一束光线反射，另一束光线经介质折射。

在介质内，反射和折射光线分别形成一系列等厚的半波带，这些半波带相对于介质表面平行排列。

当这两束光线再次相遇时，由于路径差相等，会发生干涉现象。

如果在相遇点处，两束光线的相位相同，它们会加强干涉，形成明纹；如果两束光线的相位差为半个波长，它们会相互抵消，形成暗纹。

等厚干涉的应用广泛。

以下是几个常见的应用场景：1. 透射等厚干涉应用于薄膜测量：薄膜测量是等厚干涉的重要应用之一。

通过利用等厚干涉的原理，可以测量薄膜的厚度和折射率。

常见的测量仪器有菲涅耳干涉仪和Michelson干涉仪。

在工业生产中，薄膜的厚度和折射率是非常重要的参数，可以用于检测产品的质量和性能。

2. 干涉仪中的等厚干涉应用：在干涉仪中，如马赫-曾德干涉仪和朗伯干涉仪等，等厚干涉被广泛应用于光学实验和科学研究。

通过干涉仪，可以精确测量光线的波长、折射率、透射率等物理参数。

干涉仪还可以用于光学元件的测试和校准，如测量透镜的曲率、平行度等。

3. 等厚干涉在物体表面缺陷检测中的应用：物体表面的缺陷对于产品的质量和外观有很大影响。

利用等厚干涉原理，可以检测物体表面的凹凸缺陷。

在检测过程中，物体表面上的凹陷会形成干涉条纹，通过观察干涉条纹的变化，可以得到凹陷的大小和形状信息。

这种方法被广泛应用于金属、玻璃等材料的表面缺陷检测。

4. 等厚干涉在光学波导器件制造中的应用：光学波导器件是一种能够将光能在波导中传输和控制的元器件。

等厚干涉在光学波导器件的制造过程中起到重要的作用。

通过等厚干涉的控制，可以实现波导层的厚度均匀，提高波导器件的性能和稳定性。

3、镜筒移动的过程中，出现了空转误差。为了消除读数显微镜在改变移动方向是可能产生的螺纹间隙误差，在被测范围内，测微鼓轮只能单向移动。具体取向有鼓轮上的零点与直尺示值的配合情况而决定。
4、因环纹比较粗，使测量r出现了误差。可在环左边时测内径，到了环右边测外径。用测量d的代替r。
七、数据处理分析
1、因牛顿环接触处不可能是一个几何点，而是一个圆面，所以近圆心处环纹比较模糊和粗阔，以致难于确定判断环纹的干涉级数 和精确测定其直径d。如果只测量一个环纹的直径。计算结果必然有较大的误差。为了减少误差，提高精度，必须测量距中心较远、比较清晰的两个环纹的直径，且应多组测量。例如实验中侧得 、 、 、 、 和 、 、 、 、 两组数据。
（ ）
在实验中采用的是正入射的方式，即入射光和反射光处处都于薄膜垂直，这时
，因此
对于空气薄膜
（1）对于牛顿环，由光路分析可知，与第K级条纹对应的两束相干光的光程差为
（2）对于劈尖为
四、核心仪器介绍
读数显微镜是将测微螺旋和显微镜组合起来做精确测量长度用的仪器（如图所示）。
五、操作要领
（一）牛顿环
1、外观：借租室内的灯光，用眼睛观察牛顿环，看到一亮点位于镜框的中心，周围的干涉条纹呈圆环形。若亮点不再镜筐中心，轻微旋动金属镜框上的调节螺丝，使环心面积最小，并稳定在镜框中心（切记拧紧螺丝，以免干涉条纹变形，导致测量失准或光学玻璃破裂）。
2、用逐差法处理数据消除误差。如果本实验中侧得k个干涉环纹的直径分别为 、 、…… ，在进行数据处理时，如欲充分利用所测得的 、 、……、 全部数值，不应该以 、 、……、 各项之平均做作为 之平均值,因为若是这样计算,其结果实际上与只用首末两项( 与 )两观察值完全无异。较完善的数据处理方法是：将 、 、…… 分作前后两半，分别求出后半第一项 与前半第一项 的平方差，后半第二项 与前半第二项 的平方差，……余类推。（如遇前半多一项时，后多出的一项就不用）实验中侧得 、 、 、 、 和 、 、 、 、 两组数据。将它们分成两半，即 、 、 、 、 和 、 、 、 、 ，先分别求平方差值 、 、 、 、 再求其平均值

光的等厚干涉及其应用原理光的等厚干涉是指在透明介质中，当光线通过介质表面时发生折射并产生反射波和透射波，在反射波和透射波交相干的情况下，由于光的波长和介质厚度之间的关系，发生干涉现象。

光的等厚干涉原理主要包括三个方面：相位差、干涉条件和光的干涉条纹。

相位差是光的等厚干涉的关键概念。

相位差是指两个光波在某一点上的相位差异。

在光的干涉中，当两个波的相位差为整数倍的2π时，两个波的振幅叠加增强，称为相干叠加；当两个波的相位差为半整数倍的2π时，两个波的振幅叠加减弱，称为相干抵消。

相干叠加和相干抵消决定了干涉现象的出现。

干涉条件是产生干涉现象的必要条件。

在光的等厚干涉中，必须满足一定条件才能产生明显的干涉现象。

首先，光源必须是频宽很窄的单色光源，这样才能保证光的波长相对稳定，以满足相邻波面上的相干叠加或抵消。

其次，光的传播路径必须有一定的差异，即光线经过的光程差必须明显，否则将无法显示出明显的干涉现象。

最后，光的传播路径必须在一定范围内保持平行，以满足光波之间的相干叠加。

光的干涉条纹是光的等厚干涉现象的显示形式。

当具备相干叠加和相干抵消条件时，光的等厚干涉会在空间中形成干涉条纹。

干涉条纹是由于光的相位差引起的亮度变化，通常呈现出交替的明暗条纹形式。

根据相位差的变化规律，干涉条纹可分为等距干涉和等倾干涉。

在等距干涉中，干涉条纹的间距恒定，条纹数目相等，例如牛顿环实验；在等倾干涉中，条纹的亮度变化相同，但间距随位置的移动而改变，例如天线环洞实验。

光的等厚干涉应用十分广泛，主要包括以下几个方面：1. 测量物体的厚度和形状：利用光的等厚干涉原理，可以测量物体的厚度和形状。

通过测量干涉条纹的宽度和间距，可以计算出透明物体的厚度，并进行形状分析。

例如，光学显微镜、干涉仪等设备都是利用光的等厚干涉原理进行物体测量的。

2. 光谱仪的构建和使用：光的等厚干涉也可用于构建光谱仪，并用于光谱分析。

光谱仪是利用光的等厚干涉原理，通过控制光的反射和透射波的光程差，使不同波长的光线产生相干叠加或相干抵消，进而实现对光谱的分离和测量。

等厚干涉的应用原理1. 什么是等厚干涉等厚干涉是一种用来观察透明、均匀材料的光学现象，它基于光在不同介质中传播速度不同的原理。

在等厚干涉中，光线通过一个或多个透明介质时，由于介质的厚度不同，到达观察者的光经过干涉，形成了一系列明暗相间的等厚线。

2. 应用原理等厚干涉的应用原理可以归结为以下几个方面：2.1 薄膜干涉薄膜干涉是等厚干涉的一种特殊形式，它发生在一个或多个具有不同折射率的细薄膜之间。

当光线垂直射入薄膜表面时，经过薄膜的一部分光发生反射，一部分光透射，形成了干涉现象。

通过观察干涉条纹的变化，可以推断出薄膜的折射率、厚度等信息。

2.2 液体干涉液体干涉是指在两层液体之间，由于折射率的差异而发生的干涉现象。

当两层液体的折射率不同且相差足够大时，光线在液体之间传播时会发生干涉。

通过观察干涉条纹的变化，可以获得液体折射率的相关信息。

2.3 光学测厚等厚干涉在光学测厚中有广泛应用。

通过测量干涉条纹的间距，可以推断出被测物体的厚度。

这种测厚方法广泛应用于材料科学、工程制造、地质勘探等领域。

2.4 光学显微镜观察等厚干涉在光学显微镜观察中也有重要的应用。

透明样品在显微镜下观察时，通过加入具有适当折射率的悬浮液，可以增加样品的对比度，使细小的结构更加清晰可见。

3. 等厚干涉的实验装置等厚干涉的实验装置主要包括一束白光、一或多个光学元件（如平行板、薄膜、透镜等）以及传感器或观察者。

光线经过光学元件后被观察者接收，通过调整光学元件的厚度或位置，可以观察到干涉条纹的变化。

实验装置的搭建需要一定的技术和精确度，以确保观测到准确的干涉现象。

4. 应用领域等厚干涉在许多领域都有重要的应用，包括但不限于以下几个方面：•材料科学：用于测量材料厚度、密度、折射率等。

•工程制造：用于测量零件的尺寸、厚度等。

•地质勘探：用于测量地质样品中的薄层厚度、沉积物的密度等。

•生物医学：用于观察细胞、组织样品的结构、厚度等。

•涂层技术：用于检测涂层的均匀性、厚度等。

牛顿环等厚干涉实验原理引言:牛顿环等厚干涉实验是一种经典的光学实验，它通过光的干涉现象来研究光的性质。

本文将介绍牛顿环等厚干涉实验的原理及其应用。

一、牛顿环等厚干涉实验原理牛顿环等厚干涉实验是基于光的干涉现象而展开的。

当平行光垂直照射到一块透明薄片表面时，由于薄片上存在着厚度不均匀的厚度差，光线在通过薄片时会发生相位差，进而引起干涉现象。

1. 薄片的厚度不均匀在牛顿环等厚干涉实验中，通常使用一块玻璃片作为薄片。

由于制作工艺的限制，玻璃片的厚度并不均匀，因此在光照射下会形成一系列的等厚环。

这些等厚环是由薄片表面与光源之间的相位差引起的。

2. 光的干涉现象当平行光照射到薄片表面时，光线会部分透射进入薄片内部，而部分光线会被反射。

透射光和反射光在薄片内部发生干涉，形成干涉条纹。

这些干涉条纹呈现出明暗相间的环状结构，就是牛顿环。

3. 相位差的计算在牛顿环等厚干涉实验中，相位差的计算是关键。

考虑到薄片表面与光源之间的相位差，可以通过以下公式进行计算：Δφ =2πΔd/λ其中，Δφ表示相位差，Δd表示光线通过薄片时所经过的厚度差，λ表示光的波长。

二、牛顿环等厚干涉实验的应用牛顿环等厚干涉实验在光学研究中有着广泛的应用。

1. 薄膜厚度的测量牛顿环等厚干涉实验可以用来测量薄膜的厚度。

通过测量相邻环的半径差，可以推导出薄膜的厚度。

这种测量方法具有高精度和非接触性的特点，在材料科学和工程领域中得到了广泛的应用。

2. 光学元件的质量检测牛顿环等厚干涉实验可以用来检测光学元件的质量。

通过观察干涉条纹的清晰度和形状，可以判断光学元件的表面质量和制造工艺，以及是否存在缺陷和畸变。

3. 光学材料的研究牛顿环等厚干涉实验可以用来研究光学材料的性质。

通过观察干涉条纹的变化，可以推断材料的折射率和透明度，进而了解材料的光学特性和结构。

结论:牛顿环等厚干涉实验是一种重要的光学实验，通过观察干涉条纹的变化可以研究光的性质。

它在薄膜厚度测量、光学元件检测和光学材料研究等领域具有广泛的应用前景。
