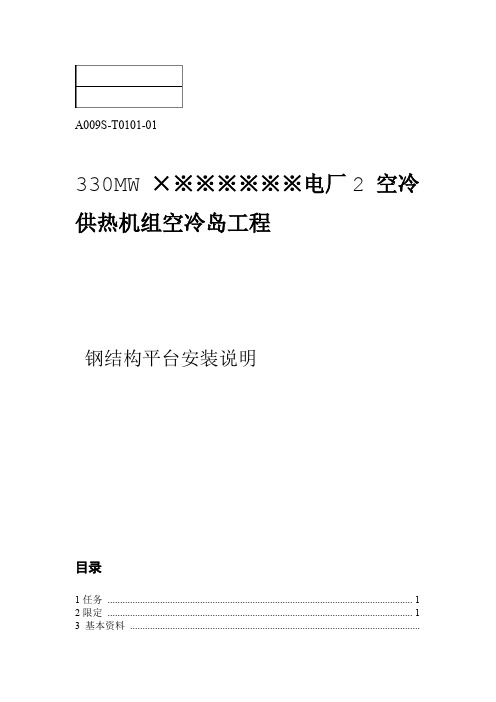

A009S-T0101-01330MW ×※※※※※※电厂2 空冷供热机组空冷岛工程钢结构平台安装说明目录1任务 (1)2限定 (1)3 基本资料....................................................................................................................23.1 钢平台 (2)3.2 施工资料 (2)4 施工资质 (2)4.1经验 (2)4.1质量安全系统 (2)5 质量保证、检查、合格和不合格 (3)5.1 质量保证 (3)5.2 检查 (3)5.3 不合格报告 (3)6 主要施工顺序 (5)6.1 钢平台 (5)6.2 风机系统安装 (5)6.3 带有起吊单轨和隔墙的A形架 (5)6.4 热交换器管束安装 (5)6.5 挡风墙安装 (6)6.6 喷漆和防腐蚀保护 (6)6.7 验收步骤/主要验收点 (6)7 钢平台的详细安装步骤 (7)7.1 必须具备的安装条件 (7)7.1.1 钢结构 (7)7.1.2 吊车 (7)7.1.3 地形条件 (7)7.2 安装准备工作 (8)7.2.1 钢结构资料的移交 (8)7.2.2 储存 (8)7.2.3 测量工作 (9)7.2.4 液压压力/千斤顶和滑轮 (10)7.2.5 钻孔和焊接 (10)7.2.6 可换衬垫（垫片）和楔子 (10)I7.2.7 现场变更 (10)7.3 安装程序 (11)7.3.1 概述 (11)7.3.2 间隙调整 (11)7.3.3 起拱 (11)7.3.4 紧固扭矩 (11)7.3.5 现场焊接和钻孔 (12)7.3.6 人行步道钢板 (12)7.3.7钢结构与混凝土柱固结 (13)7.4 主梁的安装顺序 (13)8 特别注意..................................................................................................................23II1 任务※※※热电厂2×330MW本手册详细说明了空冷供热机组空冷岛工程钢结构平台现场施工和安装的要求。
钢结构的安装ppt课件.ppt1、钢结构的安装一、钢结构安装的预备1、施工组织设计钢结构安装的施工组织设计应简要描述工程概况、全面统计工程量、正确选择施工机具和施工方法、合理编排安装顺序、具体拟订主要安装技术措施、严格制定安装质量标准和安全标准、仔细编制工程进度表、劳动力打算以及材料供应打算。
2、施工前的检查施工前的检查包括钢构件的验收、施工机具和测量器具的检验及基础的复测。
〔1〕钢构件的验收对钢构件应按施工图和规范要求进行验收。
钢构件运到现场时，制造厂应提供产品出厂合格证及以下技术文件：①设计图和设计修改文件；②钢材和帮助材料的质保单或2、试验报告；③高强螺栓摩擦系数的试测资料；④工厂一、二类焊缝检验报告；⑤钢构件几何尺寸检验报告；⑥构件清单。
安装单位应对此进行验收，并对构件的实际状况进行复测。
若构件在运输过程中有损伤，还需要求生产厂修复。
〔2〕施工机具及测量器具的检验安装前对重要的吊装机械、工具、钢丝绳及其它配件均须进行检验，保证具备可靠的性能，以确保安装的顺利及安全。
安装时测量仪器及器具要定期到国家标准局指定的检测单位进行检测、标定，以保证测量标准的精确性。
绳扣的打结方法3、基础的复测。
钢结构是固定在钢砼基座〔基础、柱顶、牛腿等〕3、上的。
因此对基座及其锚栓的精确性、强度要进行复测。
基座复测要对基座面的水平标高、平整度、锚栓水平位置的偏差、锚栓埋设的精确性作出测定。
并把复测结果和整改要求交付基座施工单位。
4、检查钢构件：钢构件出厂时应具有出厂合格证，安装前按图纸查点复核构件，将构件按照安装顺序运到安装范围内，在不影响安装的条件下，尽量把构件放在安装位置下边，以保证安装的便利。
二、钢柱的安装1、钢柱安装：吊装前首先确定构件吊点位置，确定绑扎方法，吊装时做好防护措施。
钢柱起吊后，当柱脚距地脚螺栓约30-40CM 时扶正，使柱脚的安装孔对准螺4、栓，缓慢落钩就位。
经过初校待垂直偏差在20MM内，拧紧螺栓，临时固定即可脱钩。
※※※※※※电厂2×330MW 空冷供热机组空冷岛工程钢结构平台安装说明目录1任务 (1)2限定 (1)3 基本资料 (2)3.1 钢平台 (2)3.2 施工资料 (2)4 施工资质 (2)4.1经验 (2)4.1质量安全系统 (2)5 质量保证、检查、合格和不合格 (3)5.1 质量保证 (3)5.2 检查 (3)5.3 不合格报告 (3)6 主要施工顺序 (5)6.1 钢平台 (5)6.2 风机系统安装 (5)6.3 带有起吊单轨和隔墙的A形架 (5)6.4 热交换器管束安装 (5)6.5 挡风墙安装 (6)6.6 喷漆和防腐蚀保护 (6)6.7 验收步骤/主要验收点 (6)7 钢平台的详细安装步骤 (7)7.1 必须具备的安装条件 (7)7.1.1 钢结构 (7)7.1.2 吊车 (7)7.1.3 地形条件 (7)7.2 安装准备工作 (8)7.2.1 钢结构资料的移交 (8)7.2.2 储存 (8)7.2.3 测量工作 (9)7.2.4 液压压力/千斤顶和滑轮 (10)7.2.5 钻孔和焊接 (10)7.2.6 可换衬垫（垫片）和楔子 (10)7.2.7 现场变更 (10)7.3 安装程序 (11)7.3.1 概述 (11)7.3.2 间隙调整 (11)7.3.3 起拱 (11)7.3.4 紧固扭矩 (11)7.3.5 现场焊接和钻孔 (12)7.3.6 人行步道钢板 (12)7.3.7钢结构与混凝土柱固结 (13)7.4 主梁的安装顺序 (13)8 特别注意 (23)1 任务本手册详细说明了※※※热电厂2×330MW空冷供热机组空冷岛工程钢结构平台现场施工和安装的要求。
2 限定钢平台的安装受如下因素的制约：(一)吊车的数量和起吊能力；(二)安装单位的安装方案；(三)钢构件现场到货情况。
钢平台的安装顺序有多种，本说明只提供一种常用的安装顺序。
如果有更适合的安装顺序，安装单位可以依据情况决定。
