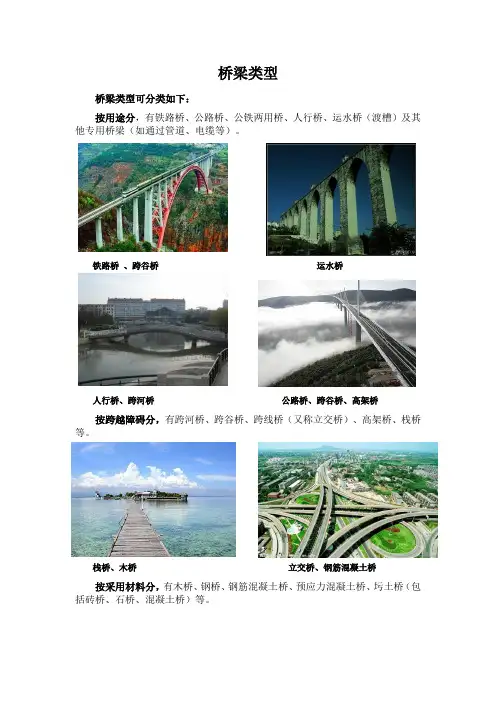

桥梁类型
桥梁类型可分类如下：
按用途分，有铁路桥、公路桥、公铁两用桥、人行桥、运水桥（渡槽）及其他专用桥梁（如通过管道、电缆等）。
铁路桥 、跨谷桥 运水桥
人行桥、跨河桥 公路桥、跨谷桥、高架桥
按跨越障碍分，有跨河桥、跨谷桥、跨线桥（又称立交桥）、高架桥、栈桥等。
栈桥、木桥 立交桥、钢筋混凝土桥
按采用材料分，有木桥、钢桥、钢筋混凝土桥、预应力混凝土桥、圬土桥（包括砖桥、石桥、混凝土桥）等。
石桥钢桥
按桥面在桥跨结构的不同位置分，有上承式桥、下承式桥和中承式桥。上承式桥的桥面布置在桥跨结构的顶面，其桥垮结构的宽度可以较小，构造简单，桥上视线不受阻挡；下承式桥的桥面布置在桥跨构的下都，其建筑高度（自轨底至梁底的尺寸）较小，增加桥下净空，但桥跨结构较宽，构造比较复杂；中承式桥的桥面置于桥跨结构的中部，主要用于拱式桥跨结构。
按桥长分，桥长20 m及以下为小桥，20 ~ 100 m为中桥，100～500 m为大桥，500 m以上为特大桥。
按受力特点分，有梁式桥、拱式桥、悬索桥、斜拉桥、刚构桥和组合体系桥。
梁式桥在竖直荷载作用下，梁的截面只承受弯矩，支座只承受竖直方向的力。它是一种使用最广泛的桥梁型式。梁式桥又可分为简支梁桥、连续梁桥和悬臂梁桥（图1）。多孔梁桥的梁在桥墩上不连续的称为简支梁；在桥墩上连续的称为连续梁；在桥墩上连续，在桥孔内中断，线路在桥孔内过渡到另一根梁上的称为悬臂梁。支承在悬臂上的简支梁称为挂梁；伸出有悬臂的梁称为锚梁。梁式桥的梁身可以做成实腹的，也可做为空腹的，空腹的称为衍梁。
图1 梁式桥
拱式桥由拱上建筑、拱圈和墩台组成，如图2 所示。在竖直荷载作用下，作为承重结构的拱肋主要承受压力，拱桥的支座既要承受竖向力，又要承受水平力，因此拱式桥对基础与地基的要求比梁式桥要高。拱式桥接桥面位置可分为上承式拱桥、中承式拱桥和下承式拱桥（图3）。上承式拱桥的桥面在拱肋的上方；中承式拱桥的桥面一部分在拱肋上方，一部分在拱肋下方；下承式拱桥的桥面在拱肋下方。桥面一般通过即在拱脚处用一根称为系杆的纵向水平受拉杆件将两拱连接起来，以减轻地基承受的荷载。在1976年建成的美国新河谷公路钢拱桥的
最大跨度达到518.3 m。
图2 拱式桥
图3 拱式桥分类
悬索桥桥面支承在悬索（也称大缆）上的桥叫悬索桥，又称吊桥。它是以悬索跨过塔顶的鞍形支座锚固在两岸的锚锭中，作为主要承重结构（图4）。在缆索上悬挂吊杆，桥面悬挂在吊杆上。由于这种桥可充分利用悬索钢缆的高抗拉强度，具有用料省、自重轻的特点，是现在各种体系桥梁中能达到最大跨度的一种桥型。
图4 悬索桥
斜拉桥将梁用若干根斜拉索拉在塔杜上，形成斜拉桥。它由梁、斜拉索和塔柱三部分组成（图5）。斜拉桥是一种自锚式体系，斜拉索的水平力由梁承受。梁除支承在墩台上外，还支承在由塔柱引出的斜拉索上，称为刚性梁或加劲梁。若在桥墩上不设置支座，而在塔柱处另设竖吊索吊住刚性梁，称为“全漂浮式”斜拉桥，它具有较好的抗震性能。按刚性梁所用的材料不同可分为钢斜拉桥、结合梁斜拉桥和混凝土梁斜拉桥。
图5 斜拉桥
刚构桥桥跨结构与桥墩式桥台连为一体者称为刚构桥。刚构桥的受力兼有梁桥与拱桥的一些特点。刚构桥根据外形可分为门形刚构桥、斜腿刚构桥和箱形桥（图6）。门形刚构桥的梁都受到刚架“腿”的弹性钳固作用，比同样跨度简支梁的弯矩要小，因此梁的高度可以较小。斜腿刚构桥可应用于山谷、深河陡坡地段，避免修建高墩或深水基础。箱形桥的梁跨、腿部和底板联成整体，刚性好，适用于地基不良的情况和既有线下采用顶推法施工。
图6 刚构桥
组合体系桥除以上五种桥梁基本结构型式外，还有一种其承重结构系由两种结构型式组合而成，称为组合体系桥梁。如实腹梁与桁架的组合（如俄国的全焊钢桥）、梁与拱的组合（如兰新铁路新疆昌吉河桥与九江长江大桥）、梁与悬吊系统的组合（如丹东鸭绿江大桥）、梁与斜拉索的组合（如芜湖长江大桥）、悬索与斜拉索的组合（如纽约布鲁克林大桥）等，见图7。
图7 组合体系桥梁
桥墩类型
按力学特点分类
1、重力式墩台
（1）梁桥重力式墩：矩形墩、圆端形墩、圆形墩、尖端形桥墩（2）拱桥重力式墩：普通墩、单向推力墩
2、轻型型墩台
空心墩、桩柱式桥墩及双柱式桥墩、各式柔性墩
薄壁墩
主要分为钢筋混凝土薄壁墩和双壁墩以及V形墩三类。其共同特点是在横桥向的长度基本和其他形式的墩相同，但是在纵桥向的长度很小。其优点是，可以节省材料，减轻桥墩的自重，同时双壁墩可以增加桥墩的刚度，减小主梁支点负弯矩，增加桥梁美观;V形墩可以间接的减小主梁的跨度，使跨中弯矩减小，同时又具有拱桥的一些特点，更适合大跨度桥的建造。
柔性墩
是在多跨桥的两端设置刚性较大的桥台，中墩均为柔性墩。即墩体的整体刚度很小，在墩顶水平推力的作用下发生较大的水平位移。优点是由于桥墩的水平推力是按各墩的刚度分配的，故分配到每个柔性墩上的水平推力很小。
柱式墩
一般由基础上的承台、柱式墩身和盖梁组成。优点是能减轻墩身自重，节约圬工材料，比较美观，刚度和强度都较大，在有漂流物和流冰的河流中可以使用。
桩式墩
桩式墩是将钻孔桩基础向上延伸作为桥墩的墩身，在桩顶浇筑盖梁。在墩位上的横向可以是一根或多根桩，设置一排桩时叫排桩墩。优点是材料用量经济，施工简便，适合平原地区建桥使用;缺点是跨度不宜做的太大，一般小于13m，且在有漂流物和流速过大的河流中不宜采用。
空心式桥墩：
可采用钢筋混凝土或混凝土。优点是节省材料，减轻桥墩的自重，施工速度快，质量好，节省模板支架;缺点是，抵抗流水冲击和水中夹带的泥砂或冰块冲击力的能力差，所以不宜在有上述情况的河流中采用。
重力式桥墩
是实体的圬工墩，主要靠自身的重量来平衡外力，从而保证桥墩的强度和稳定。主要用c15或c15以上的片石混凝土浇筑，或用浆砌块石和料石，也可以用混凝土预制块砌筑。优点是整体刚度大，抗倾覆性能以及承重性能都很好;缺点是自重大，不宜做的过大而使桥梁自重加大。
桥台类型
1、重力式桥台：按形状——矩形桥台、U形桥台、T形桥台、耳墙式
桥台、矩形埋式及十字埋式等
2、轻型桥台：（梁式）桩柱式、锚定板式桥台
（拱式）八字形、U形桥台、Ⅱ形、E形、靠背式框架桥台、组合式、空腹式、齿槛式、
一种形式叫拼装式墩台。
带翼墙的桥台
以采用八字形翼墙较为普遍。这种翼墙的作用在于：挡住桥台两侧的路基填土，保证桥头路基稳定，并引导水流顺畅地进入桥孔。如对翼墙无导流要求时，也可采用和台身齐平的一字形翼墙桥台。它构造简单、施工放线较方便。为减少桥台工程量，并有效地抵挡台后填土压力，桥台可利用埋入台后路基中的拉杆锚固，做成锚杆式桥台或设锚定板做成锚定板桥台；也可利用填土压重,做成倒T形桥台；小桥桥台可利用桥跨结构及地面下的支撑相互支持，做成支撑式桥台等。这些桥台均具有轻巧的特点，统称为轻型桥台。如使用得当，都能收到技术上或经济上的较好效果。
不带翼墙的桥台
在桥台两侧设置锥体填方，其坡面须作必要的防护（如砌石），其作用和八字翼墙相同。铁路桥梁因列车行驶轨道位置固定，需要的台身宽度较窄，台身又往往较高，取消翼墙，代以锥体填方，技术、经济效果较好，故使用较多。不带翼墙的桥台构造形式，常用的有U形、T形、埋置式、耳墙式等多种。①U形桥台。台身由支承上部结构的前墙和两边侧墙（垂直于前墙）组成U形伸入路堤,侧墙外设置锥体填方。因其结构简单，整体性强，施工简易，故在城市、公路桥梁上用得较多。铁路上只用于桥跨较小的低矮桥台；因台身较窄，当桥台较高时，两边侧墙内侧坡面在下部交遇而变成实体，圬工数量将急剧增加而不经济。②T形桥台。为铁路桥所常用,公路桥和城市桥，则因此种桥台狭窄而不用。台身由前墙和与其垂直的后墙组成T形。前墙支承上部结构;后墙平行线路，墙顶设道碴槽，承托桥跨和路堤间的线路上部建筑；两者用途不同而又形成整体，具有结构合理、适应性较强、圬工量也较省的优点。③埋置式桥台。因台身埋置于锥体填方内而得名，适用于桥头路堤较高、跨度较大的桥梁，具有台身短、圬工量省的特点。在台顶两侧有带耳墙和不带耳墙的两种形式。耳墙须用钢筋混凝土筑成。为减少并有效地抵抗台后土压，台身一般做成后仰的形式，也称后仰式埋置桥台。在公路桥梁中尚有桩柱式埋置桥台，耳墙做在台帽上，也是一种轻型桥台。埋置式桥台的锥体填方大部伸出桥台前缘，有侵占桥
下过水面积、易受水流冲毁的缺点。故埋置式桥台多用于旱桥及桥下水流缓慢的桥梁。在桥跨和台高的搭配上，宜选择较长跨度，避免锥体填土前缘对邻近的桥墩产生单侧斜坡土压。④耳墙式桥台。由两片耳墙及前墙组成，仅有少量台身埋在椎体坡面以下，也具有减少圬工的特点，但钢筋混凝土耳墙构造较复杂，施工也较困难，在中国目前不如前三者使用普遍。
桥台和桥墩的区别
桥梁的支承结构为桥台与桥墩。桥台是桥梁两端桥头的支承结构，是道路与桥梁的连接点。桥墩是多跨桥的中间支承结构，桥台和桥墩都是由台(墩)帽、台(墩)身和基础组成。
桥墩
桥墩一般系指多跨桥梁中的中间支承结构物。它除承受上部结构产生竖向力、水平力和弯矩外，还承受风力、流水压力、及可能发生的地震力、冰压力、船只和漂流物的撞击力。桥台设置在桥梁两端，除了支承桥跨结构外，它又是衔接两岸接线路堤的构筑物；既要能挡土护岸，又能承受台背填土及填土上车辆荷载所产生的附加土侧
压力。因此，桥梁墩台不仅自身应有足够的强度、刚度和稳定性，而且对地基的承载能力、沉降量、地基与基础之间的摩阻力等也都提出一定的要求，避免在上述荷载作用下产生危害桥梁整体结构的水平、竖向位移和转角位移。
桥台
一、重力式桥台1、重力式桥台的类型：重力式桥台依据桥梁跨径、桥台高度及地形条件的不同，有多种形式。常用的类型有U形桥台，埋置式桥台，八字式和一字式桥台等。重力式桥台在铁路桥上还有T形桥台，十字形桥台等其它型式。2、U形桥台：U形桥台由台身（前墙）台帽、基础与两侧的翼墙组成，在平面上呈U字形。U形桥台构造简单，基础底承压面大，应力较小，但圬工体积大，桥台内的填土容易积水，结冰后冻胀，使桥台结构产生裂缝。二、埋置式桥台桥台台身埋置于台前溜坡内，不需另设翼墙，仅由台帽两端的耳墙与路提衔接。图15-2a为直立式埋置桥台；15-2b为后倾式，它使台身重心向后，用以平衡台后填土的倾覆力矩，但倾斜度应适当。埋置式桥台，台身为圬工实体，台帽及耳墙采用钢筋混凝土，当台前溜坡有适当保护不被冲毁时，可考虑溜坡填土的主动土压力。因此，埋置式桥台圬工数量较省，但由于溜坡伸入桥孔，压缩了河道，有时需要增加桥长。它适用于桥头为浅滩，溜坡受冲刷较小，填土高度在10m以下的中等跨径的多跨桥中使用。当地质情况较好时，可将台身挖空成拱形，以节省圬工，减轻自重。三、轻型桥台1、薄壁轻型桥台薄壁轻型桥台常用的型式有悬臂式、扶壁式、撑墙式及箱式等，如图所示。在一般情况下，悬臂式桥台的混凝土数量和用钢量较高、撑墙式与箱式的模板用量较高。薄壁桥台的优点与薄壁墩类同，可依据桥台高度，地基强度和土质等因素选定。2、支撑梁轻型桥台单跨或少跨的小跨径桥，在条件许可的情况下，可在轻型桥台之间或台与墩间，设置3～5根支撑梁。支撑梁设在冲刷线或河床铺砌线以下。梁与桥台设置锚固栓钉，使上部结构与支撑梁共同支撑桥台承受台后土压力。此时桥台与支撑梁及上部结构形成四铰框架来受力。轻型桥台可采用八字式和一字式翼墙挡土，如地形许可，也可做成耳墙，形成埋置式轻型桥台并设置溜坡。4、框架式桥台一般为双柱式桥台，当桥较宽时，为减少台帽跨度，可采用多柱式，或直接在桩上面建造台帽。框架式桥台均采用埋置式，台前设置溜坡。为满足桥台与路堤的连接，在台帽上部设置耳墙，必要时在台帽前方两侧设置挡板。5、组合桥台（1）锚定板式桥台：锚定板式桥台有分离式和结合式两种形式。分离式是台身与锚定板、挡土结构分开，台身主要承受上部结构传来的竖向力和水平力，锚定板设施承受土压力。结合式的锚定板结构与台身结合在一起，台身兼做立柱和挡土板。（2）过梁式，框架式组合桥台：桥台与挡土墙用梁结合在一起的桥台为过梁式的组合桥台，使桥台与桥墩的受力相同。
