交底内容:
(2)、固定后，线管外壁与抹灰完成面间距不小于15mm
2.5.2配管固定
2.64、凡开槽（洞）尺寸大于100mm勺墙面，在灌注细石砼或砂浆后，在墙面抹灰中采用5mm
厚抗裂砂浆，并张挂钢丝网，钢丝网延出范围不低于墙面开槽（洞）边尺寸10cm
5.9线盒、箱体安装位置留置孔间不能过大，以免造成二次补洞工程量增加。
5.10砌体门洞过梁影响管线敷设，梁柱因预留配管位置偏移，严格按要求处理不得影响结构，在砼保护层20~30mm内妥善处理到位；
5.13对管线不到位，套管位置不对的处理方法按已通过的整改方案执行；
5.14剔槽打洞时，不要用力过猛，以免造成墙面周围破碎。
洞口不宜剔得过大、过宽、严禁造
成土建结构缺陷。
暗敷设管路时稳筑或预埋的盒、箱有歪斜、坐标不准，灰浆不饱满等现象：
稳筑盒、箱时一定要找准位置，先注入适量的水泥砂浆，再用线坠找正，然后用水泥沙浆将盒、箱周围的缝隙填实。
6其它有关措施： 6.1在施工过程中，必须随时将垃圾清理干净。
做到工完料净场地清，文明施工
注：本记录一式两份，一份交接受交底人，一份存档。
一、交底目的为确保墙面开槽作业安全、高效进行，防止安全事故的发生，特进行本次安全技术交底。
二、交底对象参与墙面开槽作业的所有施工人员、管理人员及监督人员。
三、交底内容1. 作业前的安全注意事项（1）施工人员必须佩戴安全帽、手套、防护眼镜等个人防护用品。
（2）施工现场应设置警示标志，禁止无关人员进入作业区域。
（3）施工前，应对施工现场进行全面检查，确保无安全隐患。
2. 墙面开槽操作规范（1）施工人员应熟悉开槽机具的使用方法和操作规程。
（2）开槽前，应根据设计图纸要求，确定开槽位置、深度和宽度。
（3）开槽过程中，应保持操作平稳，避免因振动过大导致墙体开裂。
（4）开槽深度应一致，槽线顶直，确保槽内无杂物。
（5）开槽过程中，若发现墙体有异常情况，应立即停止作业，并及时上报。
3. 电气安全注意事项（1）开槽前，应确认线路位置，避免损坏电线。
（2）若需穿越线路，应使用专用工具进行穿越，并确保线路安全。
（3）施工过程中，严禁将电源开关处于开启状态。
4. 通风、防尘措施（1）开槽作业过程中，应确保现场通风良好，降低粉尘浓度。
（2）施工人员应佩戴防尘口罩，减少粉尘吸入。
5. 紧急情况处理（1）若发现墙体开裂、坍塌等紧急情况，应立即停止作业，撤离现场。
（2）若发生人员受伤，应立即进行现场急救，并及时联系医疗救护。
四、交底要求1. 施工人员应认真学习本次安全技术交底内容，确保掌握各项安全操作规程。
2. 施工现场应严格执行安全技术交底内容，确保作业安全。
3. 施工单位应定期对施工人员进行安全教育培训，提高安全意识。
4. 施工单位应定期对施工现场进行安全检查，确保无安全隐患。
五、交底人及接受交底人交底人：________接受交底人：________安全员：________日期：____年__月__日。
为确保施工人员在使用墙体开槽机进行施工过程中的安全，防止事故发生，特进行安全技术交底。
二、交底对象全体参与墙体开槽机施工操作人员及管理人员。
三、交底内容1. 墙体开槽机的基本操作规程（1）熟悉墙体开槽机的结构、性能和操作方法。
（2）检查墙体开槽机各部件是否完好，电源线是否完好，开关是否灵活。
（3）操作前确保电源电压符合要求，接地良好。
（4）操作时，双手握紧开关，不得用身体其他部位接触开关。
（5）墙体开槽机启动后，不得随意改变方向，以免造成事故。
2. 墙体开槽机安全注意事项（1）操作人员必须佩戴安全帽、防护眼镜、手套等个人防护用品。
（2）操作前，确保工作区域周围无障碍物，通道畅通。
（3）操作时，不得站在墙体开槽机后面，以防碰撞。
（4）墙体开槽机不得在潮湿环境下使用，以免发生触电事故。
（5）墙体开槽机不得超负荷使用，避免因设备故障造成事故。
3. 墙体开槽机事故应急处理（1）发生触电事故时，立即切断电源，用绝缘物体将触电者与墙体开槽机分开，并立即拨打急救电话。
（2）发生机械伤害事故时，立即关闭墙体开槽机，切断电源，保护事故现场，并立即拨打急救电话。
（3）发生火灾事故时，立即切断电源，使用灭火器灭火，并拨打火警电话。
1. 施工人员必须认真听取安全技术交底，并做好记录。
2. 施工人员必须按照安全技术交底的要求进行操作，不得违反操作规程。
3. 施工单位应定期对施工人员进行安全技术培训，提高施工人员的安全意识。
五、交底时间本次安全技术交底时间为____年____月____日，具体时间根据实际情况确定。
六、交底人安全技术交底人：____（姓名）安全技术交底单位：____（单位名称）七、备注1. 本安全技术交底模板仅供参考，具体内容可根据实际情况进行调整。
2. 施工单位应根据实际情况，制定详细的安全操作规程和应急预案。

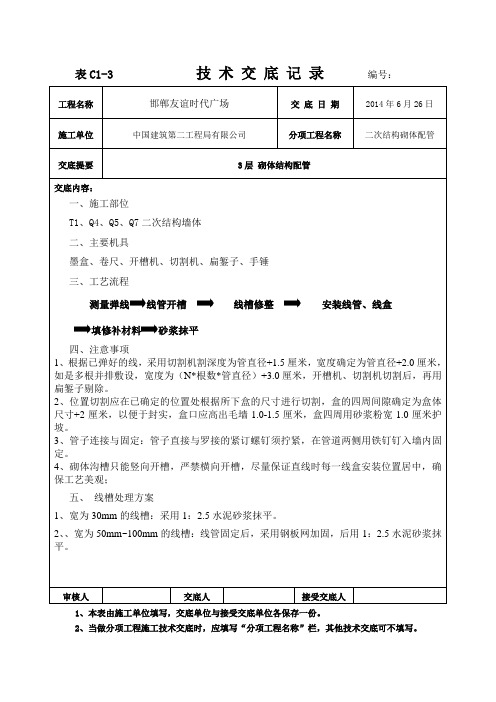

工程名称邯郸友谊时代广场交底日期2014年6月26日
施工单位中国建筑第二工程局有限公司分项工程名称二次结构砌体配管
交底提要3层砌体结构配管
交底内容：
一、施工部位
T1、Q4、Q5、Q7二次结构墙体
二、主要机具
墨盒、卷尺、开槽机、切割机、扁錾子、手锤
三、工艺流程
测量弹线线管开槽线槽修整安装线管、线盒
填修补材料砂浆抹平
四、注意事项
1、根据已弹好的线，采用切割机割深度为管直径+1.5厘米，宽度确定为管直径+2.0厘米，如是多根并排敷设，宽度为（N*根数*管直径）+3.0厘米，开槽机、切割机切割后，再用扁錾子剔除。
2、位置切割应在已确定的位置处根据所下盒的尺寸进行切割，盒的四周间隙确定为盒体尺寸+2厘米，以便于封实，盒口应高出毛墙1.0-1.5厘米，盒四周用砂浆粉宽1.0厘米护坡。
3、管子连接与固定：管子直接与罗接的紧订螺钉须拧紧，在管道两侧用铁钉钉入墙内固定。
4、砌体沟槽只能竖向开槽，严禁横向开槽，尽量保证直线时每一线盒安装位置居中，确保工艺美观；
五、线槽处理方案
1、宽为30mm的线槽：采用1：2.5水泥砂浆抹平。
2、、宽为50mm~100mm的线槽：线管固定后，采用钢板网加固，后用1：2.5水泥砂浆抹平。
审核人交底人接受交底人
1、本表由施工单位填写，交底单位与接受交底单位各保存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
1、本表由施工单位填写，交底单位与接受交底单位各保存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

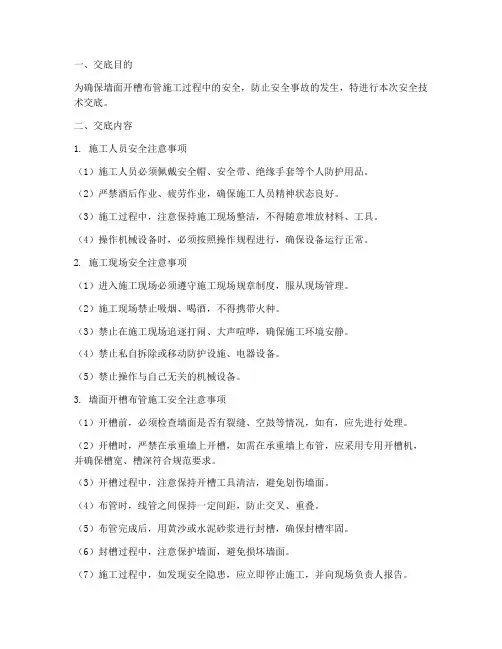

一、交底目的为确保墙面开槽布管施工过程中的安全，防止安全事故的发生，特进行本次安全技术交底。
二、交底内容1. 施工人员安全注意事项（1）施工人员必须佩戴安全帽、安全带、绝缘手套等个人防护用品。
（2）严禁酒后作业、疲劳作业，确保施工人员精神状态良好。
（3）施工过程中，注意保持施工现场整洁，不得随意堆放材料、工具。
（4）操作机械设备时，必须按照操作规程进行，确保设备运行正常。
2. 施工现场安全注意事项（1）进入施工现场必须遵守施工现场规章制度，服从现场管理。
（2）施工现场禁止吸烟、喝酒，不得携带火种。
（3）禁止在施工现场追逐打闹、大声喧哗，确保施工环境安静。
（4）禁止私自拆除或移动防护设施、电器设备。
（5）禁止操作与自己无关的机械设备。
3. 墙面开槽布管施工安全注意事项（1）开槽前，必须检查墙面是否有裂缝、空鼓等情况，如有，应先进行处理。
（2）开槽时，严禁在承重墙上开槽，如需在承重墙上布管，应采用专用开槽机，并确保槽宽、槽深符合规范要求。
（3）开槽过程中，注意保持开槽工具清洁，避免划伤墙面。
（4）布管时，线管之间保持一定间距，防止交叉、重叠。
（5）布管完成后，用黄沙或水泥砂浆进行封槽，确保封槽牢固。
（6）封槽过程中，注意保护墙面，避免损坏墙面。
（7）施工过程中，如发现安全隐患，应立即停止施工，并向现场负责人报告。
4. 墙面开槽布管施工规范要求（1）开槽尺寸要求：宽度比管的外径大10mm左右，槽深不小于管外径加15mm。
（2）墙面水平开槽的长度不得大于80cm，以免破坏墙体结构安全。
（3）管路放入槽后，每隔0.5m左右须用铁钉固定，不得松脱。
（4）管道固定好后，用水泥砂浆先暂时修补（砂浆强度等级不低于M10），再交付由土建统一面层抹灰做面层处理。
三、交底总结本次安全技术交底已结束，请各施工人员认真学习并严格遵守以上安全要求，确保施工安全。
如有疑问，请及时向现场负责人咨询。
四、交底时间及地点时间：____年____月____日地点：____项目施工现场五、交底人员交底人：____记录人：____备注：本交底内容仅供参考，具体施工要求以现场实际情况为准。
钢筋混凝土墙开槽技术交底目的本文档旨在交底钢筋混凝土墙开槽的技术要点和步骤，以确保施工的质量和安全。
背景钢筋混凝土墙开槽是一种常见的施工操作，用于在墙体中安装电缆、管道或其他设备。
正确的开槽技术能够确保开槽部位的稳固性和墙体的结构强度。
技术要点1. 开槽位置选择开槽位置时，需考虑以下因素：- 确保开槽不会影响墙体的结构稳定性。
- 确保开槽位置符合设计要求和图纸要求。
- 考虑管道、电缆或设备的布置和连接要求。
2. 开槽尺寸开槽尺寸的确定需遵循以下原则：- 开槽深度应适合安装的管道、电缆或设备。
- 开槽宽度应保证施工操作的便利性和墙体的结构强度。
- 开槽尺寸应符合设计、规范或标准的要求。
3. 开槽工艺开槽的具体步骤如下：1. 使用激光或水平仪标定开槽位置，并确保准确性。
2. 使用开槽机械工具，按照设计要求进行开槽。
3. 开槽过程中，及时清理碎屑和灰尘，保持工作区域的整洁。
4. 完成开槽后，检查开槽尺寸和平整度是否符合要求。
5. 将电缆、管道或设备安装到开槽处，并进行固定。
4. 安全措施在进行钢筋混凝土墙开槽时，需注意以下安全措施：- 确保工作区域安全，设置警示标志并限制人员进入。
- 使用适当的个人防护装备，如安全帽、手套和护目镜。
- 遵守机械工具操作规范，避免操作失误造成伤害。
- 防止开槽过程中墙体发生破坏或墙面材料脱落。
总结准确、规范的钢筋混凝土墙开槽技术能够确保施工的质量和安全。
在开槽过程中，应遵循正确的开槽位置和尺寸选择，并贯彻安全措施以防止事故发生。
如果有任何疑问或需要进一步的指导，请及时与专业人员沟通和协调。

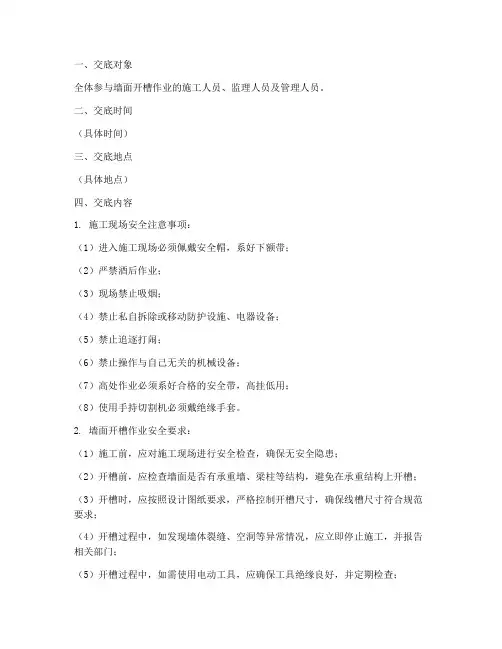

一、交底对象全体参与墙面开槽作业的施工人员、监理人员及管理人员。
二、交底时间（具体时间）三、交底地点（具体地点）四、交底内容1. 施工现场安全注意事项：（1）进入施工现场必须佩戴安全帽，系好下额带；（2）严禁酒后作业；（3）现场禁止吸烟；（4）禁止私自拆除或移动防护设施、电器设备；（5）禁止追逐打闹；（6）禁止操作与自己无关的机械设备；（7）高处作业必须系好合格的安全带，高挂低用；（8）使用手持切割机必须戴绝缘手套。
2. 墙面开槽作业安全要求：（1）施工前，应对施工现场进行安全检查，确保无安全隐患；（2）开槽前，应检查墙面是否有承重墙、梁柱等结构，避免在承重结构上开槽；（3）开槽时，应按照设计图纸要求，严格控制开槽尺寸，确保线槽尺寸符合规范要求；（4）开槽过程中，如发现墙体裂缝、空洞等异常情况，应立即停止施工，并报告相关部门；（5）开槽过程中，如需使用电动工具，应确保工具绝缘良好，并定期检查；（6）开槽过程中，应避免碰撞电线、水管等管线，以免造成损坏；（7）开槽完成后，应及时清理施工现场，确保现场整洁。
3. 墙面开槽作业质量控制要求：（1）墙面开槽尺寸应符合设计要求，线槽应平直、整齐，无明显偏差；（2）线槽深度应大于管材外径加15mm，宽度比管材外径大10mm左右；（3）线槽应与墙体垂直，水平开槽长度不得大于80cm，以免破坏墙体结构安全；（4）线槽封堵应牢固，不得出现空鼓、开裂等现象。
五、交底提要1. 施工现场安全注意事项；2. 墙面开槽作业安全要求；3. 墙面开槽作业质量控制要求。
六、交底人及接受交底人签字交底人：（姓名）接受交底人：（姓名）七、安全员审核安全员：（姓名）八、备注1. 本交底表头由交底人填写，交底人与接受交底人各保存一份，安全员一份；2. 当做分部、分项施工作业安全交底时，应填写分部、分项工程名称栏；3. 交底提要应根据交底内容把交底重要内容写上。
注：本模板仅供参考，具体交底内容应根据实际情况进行调整。

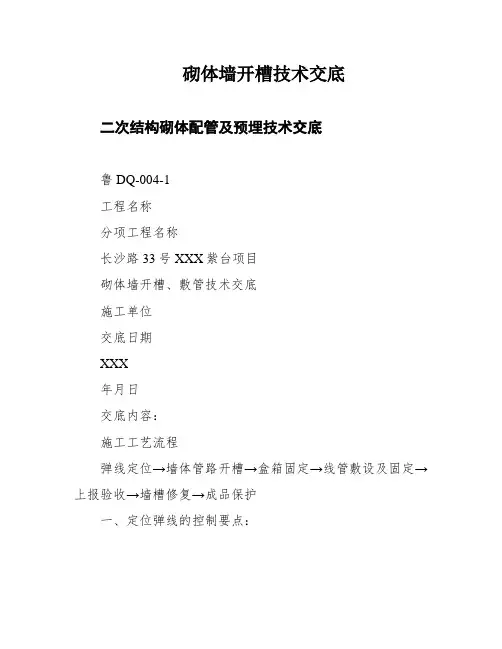

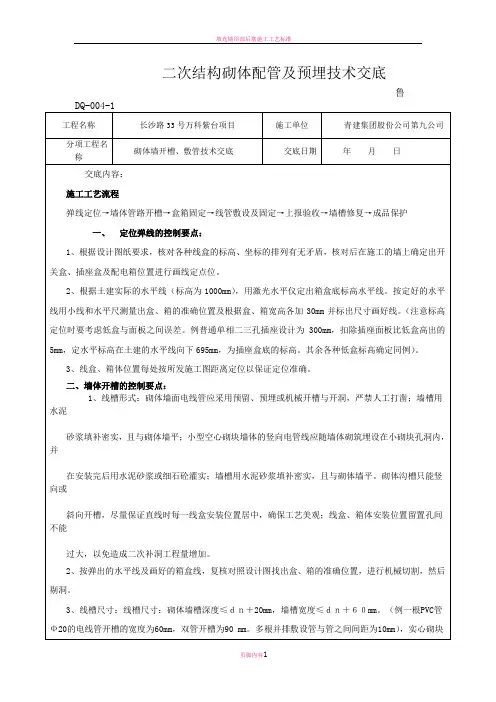

砌体墙开槽技术交底二次结构砌体配管及预埋技术交底鲁DQ-004-1工程名称分项工程名称长沙路33号XXX紫台项目砌体墙开槽、敷管技术交底施工单位交底日期XXX年月日交底内容：施工工艺流程弹线定位→墙体管路开槽→盒箱固定→线管敷设及固定→上报验收→墙槽修复→成品保护一、定位弹线的控制要点：1、根据设计图纸要求，核对各种线盒的标高、坐标的排列有无矛盾，核对后在施工的墙上确定出开关盒、插座盒及配电箱位置进行画线定点位。
2、根据土建实际的水平线（标高为1000mm），用激光水平仪定出箱盒底标高水平线。
按定好的水平线用小线和水平尺测量出盒、箱的准确位置及根据盒、箱宽高各加30mm并标出尺寸画好线。
（注意标高定位时要考虑低盒与面板之间误差。
例普通单相二三孔插座设计为300mm，扣除插座面板比低盒高出的5mm，定水平标高在土建的水平线向下695mm，为插座盒底的标高。
其余各种低盒标高确定同例）。
3、线盒、箱体位置每处按所发施工图间隔定位以保证定位正确。
2、墙体开槽的掌握要点：1、线槽形式：砌体墙面电线管应采用预留、预埋或机械开槽与开洞，严禁人工打凿；墙槽用水泥砂浆填补密实，且与砌体墙平；小型空心砌块墙体的竖向电管线应随墙体砌筑埋设在小砌块孔洞内，并在安装完后用水泥砂浆或细石砼灌实；墙槽用水泥砂浆填补密实，且与砌体墙平。
砌体沟槽只能竖向或斜向开槽，尽量保证直线时每一线盒安装位置居中，确保工艺美观；线盒、箱体安装位置留置孔间不能过大，以免造成二次补洞工程量增加。
2、按弹出的水平线及画好的箱盒线，复核对照设计图找出盒、箱的准确位置，进行机械切割，然后剔洞。
3、线槽尺寸：线槽尺寸：砌体墙槽深度≤ｄｎ＋20mm，墙槽宽度≤ｄｎ＋６０mm。
（例一根PVC管Ф20的电线管开槽的宽度为60mm，双管开槽为90 mm。
多根并排敷设管与管之间间距为10mm），实心砌块程度沟槽长度小于500mm。
三、固定盒箱的掌握要点：1、按弹出的水平线，复核对照设计图找出盒、箱的准确位置，正确无误后，先用水把洞内四壁浇湿，并将洞中杂物清理干净。
