水电开槽修补技术交底

水电线管开槽质量控制要点按照水电、装修专业设计要求，在安装工程二次配管施工时需开凿线管槽、电箱位，进行敷设线管、修补管槽。

砌体墙中二次开槽配管又是一项至关重要的施工工序，开槽、补槽质量将直接影响安装、粗装修及后期精装修和交楼质量。

通过前期施工及交楼中发现，砌体墙中二次配管部位墙面极易出现空鼓、开裂质量问题，且后期维修难度大、维修成本高，维修处理不当或返工破坏将直接影响用电安全、使用功能以及精品交楼质量。

为了严格规范和控制砌体墙中二次配管开槽、补槽质量，落实墙面空鼓、开裂质量通病防治措施，改进影响交楼的通病质量问题施工。

一、线管补槽质量差及开裂原因1、开槽后基层未清理干净，处理不到位；补槽前未提前淋水，补槽后未及时养护，水泥砂浆强度不够。

这些因素都会导致水泥砂浆与线管及砖墙粘结强度不够、干缩，从而引发开裂现象。

2、由于是非泥水工操作，施工技术水平上无法达到工艺要求。

各种材料收缩率不同，加气砼砌块、砖墙、砼墙、水泥砂浆之间收缩率各不相同，施工工艺处理不当极易在开槽部位与周边衔接处空鼓、开裂。

3、电线管敷设暗埋深度较浅（线管外露面宜在砌体表面以下20mm为宜），且未固定有松动。

4、水泥砂浆未分层填塞或填塞不饱满、不密实、未与砌体墙面找平、未采取相关防开裂措施。

二、线管槽施工工艺标准流程①墙面弹线标记→②切割（开孔）、手动轻凿管槽修整→③清理、淋水润槽→④刷1:1 素水泥浆界面处理→⑤敷管并调整、固定→⑥水泥砂浆分层填塞，内层挂设玻纤网→⑦收面、养护→挂网线管及配电箱开槽、补槽处理措施：1.根据图纸所示位置，现场确定线管走向和间距，用墨线在需开槽墙体弹出线槽切割边线。

2.用切槽机按线进行切割，切槽时尽量保持切割线成直线，然后手工修槽、清槽，凿除的部位尽量平整，便于敷设线管。

3.线槽处理措施：（1）宽为30mm的线槽：采用1:2.5水泥砂浆抹平；（2）宽为50mm至100mm的线槽：线管固定后采用钢丝网加固，再用1:2.5水泥砂浆抹平；（3）线槽深度每30至50mm分两次抹灰。

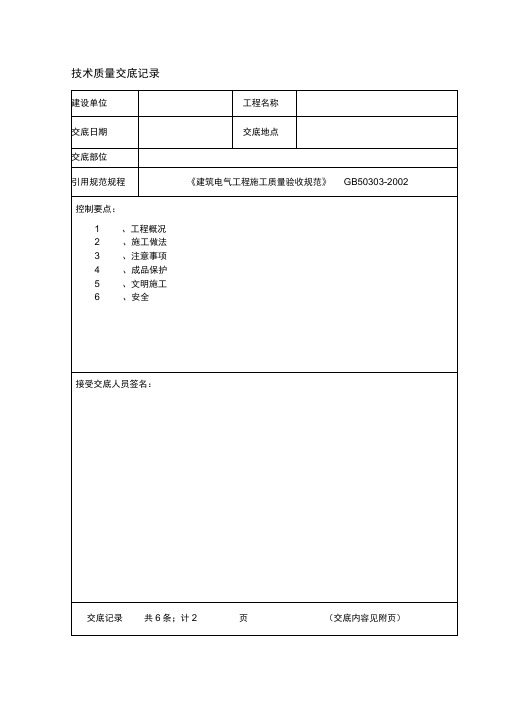

技术质量交底记录交底人（签名）技术质量交底记录内容一、工程概况1、原有土建后砌墙已完成墙体砌筑。

我部进行安装工程施工时，根据图纸要求，配电箱、弱电箱、LEB 盒、电线管安装，对墙体进行开槽和剔洞。

为保证工程质量，需对墙体进行抹灰修补。

2、开槽墙体为混凝土砌块墙。

二、施工做法1、线槽部位处理措施(1)、在地面及墙面画出开槽长度及宽度。

然后用开凿机、角磨机及錾子处理，开槽时使用洒水进行降尘处理，在进行处理过程中严禁乱开凿乱打洞和破坏钢筋，开槽深度略大于管直径，最大深度不超过4 厘米，然后敷设管路并将管路固定牢固。

配好管后将杂物清理干净，用清水湿润，用水泥砂浆加2%膨胀剂分层补抹，每层抹灰厚度不大于 2 厘米。

(2)、宽为30mm 的线槽：采用1:2.5 水泥砂浆抹平。

(3)、宽为50mm~100mm 的线槽：线管固定后，先补填好管后的空隙，然后在面层分两次抹灰，后用1:2.5 水泥砂浆抹平。

(4)、线槽深度每30~50mm分两次抹灰。

线槽深度50mm以上的，采用细石混凝土填充空隙后，用1:2.5 水泥砂浆抹平。

(5)、线管外壁与抹灰面层间距不小于15mm。

2、配电箱、弱电箱、LEB 盒、处理措施( 1 )、所剔凿部位根据洞口大小处理，超出配电箱外围尺寸100~150mm之间，采用①6钢筋加固，用砌体填砌，用1:2.5水泥砂浆抹平（2）、固定后，线管外壁与抹灰完成面间距不小于15mm。

（3）、线槽深度50mm 以上的，采用细石混凝土浇筑后，用1:2.5 水泥砂浆抹平。

三、注意事项1、基层清理：基层清扫干净，不得有浮尘、杂物，浇水湿润后，刷素水泥浆连接层一道。

2、抹灰厚度30~50mm的，分两次抹灰，保证每次抹灰厚度不超过20mm, 避免抹灰层开裂。

四、成品保护不切断钢筋，不破坏墙体，不污染墙面和配电箱壳体。

五、文明施工现场垃圾及时的清理，工完场清。

六、安全1、进入现场人员一律戴安全帽，认真做好“三宝、四口、五临边”防护，2、防止机械伤害: 切割时，应防止用力过猛，锯片碎裂飞出伤人，操作时应站在侧面清除焊渣时，应戴好防护眼镜，防止铁渣飞溅伤人。

施工技术交底
第1页，共1页
工程名称
D-3地块项目
交底日期
2010年4月29日
工程部位
墙体、梁、板等开槽开洞部位
交底内容
安装开槽开洞与修复
针对公司D-3项目因墙体、梁、板等部位开槽开洞导致的结构质量缺陷整改进行针对性技术交底，望土建施工单位与水电安装单位在过程中加以配合，严格按以下交底内容处理完善相应质量隐患：
4、上述交底未涉及的构造部位，若涉及相同情况，参照上述交底要求进行处理。
二、要求：
1、剔槽打洞时，忌用力过猛，以免造成墙面周围破碎。洞口剔除由小到大，禁止一次剔除过大、过宽，避免造成土建结构缺陷，严禁野蛮施工作业。
2、在混凝土梁板上剔洞时，禁忌剔断钢筋，剔洞时应先用钻打孔，再扩孔，不允许用大锤由上向下砸孔洞，可采用专用机械进行开洞处理，但应在作业前找准钢筋位置，避免对结构造成破坏；如洞口较大时，需剪断钢筋，剪断后，必须增加纵横负筋与原板筋焊接牢固。
6、为避免预埋盒、箱有歪斜、位置不准、灰浆不饱满等现象造成对装饰作业和工程观感质量的影响，安装盒、箱时要找准位置，先注入适量的水泥砂浆，再用线锤找正，然后用水泥砂浆或细石砼将盒、箱周围的缝隙填实。
7、需在墙面剔配电盒箱孔洞的，应按要求弹出水平线，对照设计图找出盒、箱的准确位置，然后剔洞，所剔孔洞尺寸大于箱盒尺寸，但不宜大于箱盒尺寸30mm。洞剔好后，先用水把洞内四壁浇湿，并将洞中杂物清理干净。依照预埋管的走向敲掉盒子的敲落孔，再用高标号的水泥砂浆将盒、箱按要求稳入洞中，待水泥砂浆凝固后，采用1：2水泥砂浆将盒、箱周围缝隙填实；若缝隙过大的，宜设模留槽灌入高于结构砼一级的细石混凝土。
墙面凿槽或开洞作业后，待预埋管、件安装固定完成，浇湿四壁、清理杂物后，采用M10水泥砂浆或细石砼将槽洞周围缝隙填实，孔洞过大的，支模留槽，以C30细石砼灌入捣实。

一、交底标题水电开槽配管安全技术交底二、交底对象水电施工全体人员三、交底时间年月日四、交底内容1. 工程概况（1）工程名称：____________________（2）工程地点：____________________（3）工程规模：____________________2. 安全生产目标（1）确保施工过程中无安全事故发生；（2）提高施工效率，降低成本；（3）确保工程质量，满足设计要求。

3. 安全技术要求（1）施工前准备1）认真阅读施工图纸，了解水电开槽配管的具体要求；2）熟悉施工现场环境，掌握周边设施情况；3）检查施工工具、设备是否齐全、完好，确保安全使用。

（2）施工过程安全要求1）开槽作业1）严格遵守操作规程，确保开槽尺寸准确、垂直；2）开槽时，严禁使用蛮力，避免损坏墙体、楼板；3）开槽过程中，注意观察周围环境，防止碰撞电线、水管等设施；4）开槽完成后，及时清理现场，确保安全通道畅通。

2）配管作业1）严格按照施工图纸要求，进行管道铺设；2）配管时，注意管道走向，避免交叉、重叠；3）管道连接牢固，确保管道安全可靠；4）配管完成后，检查管道是否有渗漏现象。

（3）安全防护措施1）施工人员必须佩戴安全帽、安全带等个人防护用品；2）高处作业时，必须系好安全带，并使用安全绳；3）施工现场设置安全警示标志，提醒施工人员注意安全；4）加强施工现场安全管理，定期检查施工设备、工具，确保其完好；5）加强安全教育，提高施工人员的安全意识。

4. 应急处理（1）发生安全事故时，立即停止施工，保护现场；（2）及时报告上级领导，启动应急预案；（3）根据事故情况，采取相应的救援措施；（4）事故调查处理结束后，总结经验教训，防止类似事故再次发生。

五、交底人签字交底人：（姓名）六、接受交底人签字接受交底人：（姓名）七、备注1. 本交底一式两份，交底人和接受交底人各执一份；2. 施工过程中，如遇特殊情况，需根据实际情况调整安全技术措施；3. 本交底自签字之日起生效。

一、交底目的为确保水电开槽施工过程中的安全，提高施工人员的安全意识和操作技能，降低安全事故的发生，特进行安全技术交底。

二、施工人员要求1. 参加交底人员必须为水电开槽班组成员，了解并掌握本交底内容。

2. 交底过程中，应认真听讲，如有疑问及时提出。

3. 交底结束后，应将交底内容传达给班组其他成员。

三、施工安全注意事项1. 施工人员应穿戴好个人防护用品，如安全帽、工作服、防护手套、防护眼镜等。

2. 施工现场应保持整洁，不得堆放杂物，确保通道畅通。

3. 施工前，应对施工区域进行安全检查，确保无安全隐患。

4. 施工过程中，应严格遵守水电开槽规范，不得随意更改施工方案。

5. 施工人员应熟悉水电管线布局，避免损坏原有管线。

6. 水电开槽应遵循“走顶不走地，走竖不走横”的原则，避免横向开槽。

7. 地面开槽深度以封槽后线管无裸露为标准，且一般以找平层薄厚为准。

8. 开槽时，应避免横向开槽，以免破坏建筑物的承重能力。

9. 开槽后，应保持管面与墙面距离15mm左右的粉灰层，防止墙面开裂。

10. 未经允许，不得随意破坏、更改公共电气设施，如避雷地线、保护接地等。

11. 电源线管暗埋时，应考虑与弱电管线等保持500mm以上距离，电线管与热水管、煤气管之间的平行距离不小于300mm。

12. 尽可能减少转弯，避开壁镜、什物架、家具等物的安装位置，防止被电锤、钉子损伤。

13. 开关、插座安装高度应符合设计要求，高度差小于5mm，并列安装时高度差小于1mm。

四、施工过程中常见事故及预防措施1. 事故：电线管损坏，导致短路或漏电。

预防措施：施工前，对电线管进行检查，确保无损坏；施工过程中，避免尖锐物品碰撞电线管。

2. 事故：墙面开裂。

预防措施：施工过程中，严格按照规范操作，避免横向开槽；开槽后，保持管面与墙面距离15mm左右的粉灰层。

3. 事故：触电。

预防措施：施工人员应穿戴绝缘手套、绝缘鞋等防护用品；施工过程中，确保电源开关处于关闭状态。

为确保水电开槽作业安全、高效进行，防止安全事故发生，特进行本安全技术交底。

二、二、交底内容1. 工作人员须知（1）所有参与水电开槽作业的人员必须经过专业培训，取得相应操作资格证书。

（2）严格遵守国家和地方有关安全生产法律法规，自觉执行本交底内容。

（3）保持良好的工作态度，确保工程质量。

2. 作业环境及安全措施（1）作业前，需对施工现场进行全面检查，确保无安全隐患。

（2）施工过程中，注意观察周围环境，防止误伤他人。

（3）严禁在承重墙上开槽，如需开槽，必须征得专业人员的同意。

（4）施工现场应设置警示标志，提醒过往人员注意安全。

3. 水电开槽操作规范（1）开槽前，应先画出水电管线布置图，严格按照图纸施工。

（2）开槽深度应适中，不得过深，以免破坏墙体结构。

（3）强弱电线不得同槽，若出现交叉情况，应用锡纸将线管包起来，避免干扰。

（4）水管开槽应遵循“走顶不走地，走竖不走横”的原则。

（5）开槽时，避免横向开槽，以免破坏墙体承重能力。

4. 防护措施（1）作业人员必须佩戴安全帽、安全带、防护眼镜等防护用品。

（2）施工现场应配备灭火器、急救箱等应急设施。

（3）施工过程中，严禁酒后作业、疲劳作业。

（4）施工结束后，应对施工现场进行清理，确保无安全隐患。

1. 作业人员必须认真学习本交底内容，确保理解并遵守。

2. 施工过程中，如发现安全隐患，应立即停止作业，并向项目负责人报告。

3. 定期对作业人员进行安全生产教育培训，提高安全意识。

四、四、责任落实1. 项目负责人负责本交底内容的执行与监督。

2. 作业人员对自身安全负责，确保遵守本交底内容。

3. 施工单位应加强对水电开槽作业的监督检查，确保安全生产。

五、五、附则1. 本交底自发布之日起执行，有效期一年。

2. 如遇特殊情况，可对本交底进行修订。

3. 本交底由项目安全管理部门负责解释。

注：本模板仅供参考，具体内容可根据实际情况进行调整。

技术交底记录施工单位XXX有限公司2020年3月19日编号:技术交底记录施工单位XXX有限公司2020年3月19日编号:工程名称XXX 交底部位后砌墙水电开槽施工技术交底共4 页第2 页交底内容:b、采用专用切割机进行开槽。

c、进行线管敷设及固定，线管安装前先进行卧浆，确保后期线槽修补质量。

d、配电箱体周边孔隙细石砼封堵密实。

e、严禁横向开槽、严禁未画线手工剔槽开孔。

f、开槽部位应由土建专业人员进行封堵，严禁安装工人私自封堵。

g、杜绝抹灰完成后开槽。

h、开槽尺寸要求如下：砌体墙槽深度取DN+20mm，墙槽宽度取 DN+20mm；管线保护层15mm；弹线定位采用切割机开槽技术交底记录施工单位XXX有限公司2020年3月19日编号:工程名称XXX 交底部位后砌墙水电开槽施工技术交底共4 页第3 页交底内容:线槽封堵七、质量标准1、主控项目：1.1 当绝缘导管在砌体上剔槽埋设，应采用强度等级≥M10的水泥砂浆抹保护，保护层厚度＞15mm。

2、一般项目：2.1 线槽应安装牢固，无扭曲变形。

八、成品保护措施1、水电管线及预埋件应注意保护，防止碰撞损坏。

2、墙体上的管线开槽时，应弹线用云石机切割，严禁乱凿墙体。

3、砌筑施工应及时清除落地砂浆，做到工完场清。

4、砌筑墙体，严禁在墙体上留脚手眼，不许在加气块上放脚手架，防止发生事故。

5、拆除施工架子时注意墙体及门窗口角。

6、手推车应平稳行驶，防止碰撞墙体。

技术交底记录施工单位XXX有限公司2020年3月19日编号:。

一、基层清理、湿润：基层清扫干净，不得有浮尘、杂物，所有修补部位周边浇水湿润后修补，修补前刷素水泥浆一道。线槽修补填实材料采用聚合物水泥砂浆，聚合物水泥砂浆为1:3水泥砂浆加水泥重量10%的801建筑胶。
二、线槽处理方案：分层抹灰修补，保证每次抹灰厚度不超过25mm，避免抹灰层开裂。敷设管线后的槽应用聚合物水泥砂浆填实，宜比墙面微凹2mm，沿槽长外侧粘贴宽度不小于100mm的耐碱玻璃纤维网格布增强。
七、穿?越楼筑细石混凝土，震捣密实、均匀，浇筑厚度控制在楼板厚度的2/3。
5、混凝土完全凝固后,清理施工场地，做蓄水试验。
6、蓄水24小时后不渗、不漏，板洞底部无水渍，二次浇筑细石混凝土。
7、施工过程中必须有施工员旁站对每一道工序严格控制。
八、外墙螺杆孔封堵方法：
3、砂料必须选用中粗砂，修补线槽人员必须由专业泥工进行。严格控制砂浆配合比，和易性和粘结强度。
4、样板先行，样板验收合格后，方可进行大面积施工。
5、每一层施工段完成后，由质量员、班组长进行分项工程检验，线槽修补检查采取逐一检查的办法，发现有起壳等不合格者，立即返工重新凿除再进行修补。 对返工部位根据实际情况填写记录，并跟踪复查，直至达到要求为止。
4、沿管道敷设方向铺设耐碱玻纤网格布，两侧宽出不小于100mm，并铺平、绷紧。
5、在墙体上封堵预留洞口：（预留）洞口→安装管道→填修补材料→刷专业界面剂
1）在砌筑墙体时将管道按照尺寸预留。
2）用碎加气块和掺入加气砂混凝土砌块碎屑的专用砌筑砂浆填实。
3）在此不同材质交接处先刷界面剂，然后用耐碱玻纤网格布要伸出100mm,要求铺平、绷紧。
三、配电箱处理方案：
1、采用玻纤网加固，玻纤网超出配电箱外围尺寸外围每边超出配电箱150mm，采用聚合物水泥砂浆磨平。所剔凿部位根据洞口大小处理，超出配电箱外围尺寸100～150mm之间，采用Ф6钢筋间距100mm加固，用细石混凝土浇筑后，采用聚合物水泥砂浆磨平。

水电二次配管及抹槽技术交底技术交底记录名称施工单位古镇口科技孵化中心XXX交底部位日期水电二次配管及抹槽工程年月日交底内容：一、二次配管敷设：1、在土建楼板浇筑完成后，班组长应安排工人对高出板面的线管进行切割及封堵管口处理，以免在土建拆模、砌墙体时压断线管导致线管堵塞。

同时找出所有管口，进行扫管穿带线，确保所有管路畅通。

2、开槽前应先用石笔、粉笔等标出线管走向，划好线，用切割机沿划好的线开槽再剔槽、洞，避免用力猛剔，开槽宽度为墙体与线管外边缘之间宽15MM，开槽、打洞时要注意不要切土建钢筋。

3、配管时两根线管相接处必须使用匹配的直接连接，线管与线盒、箱体之间连接处必须套护口，线管要固定牢固，据槽中，每隔60厘米一个固定点。

4、线管弯曲处必需用相匹配的弯管弹簧进行拢弯，弯扁度符合规范要求，弯曲度不得小于90°。

5、配管使用的材质与直径必需符合设计要求。

6、线槽接纳水泥砂浆填补2天后必需润水养护。

修补处平整顺滑，不得有余外混净土遗留表面，影响抹灰。

7、配管时要保证线管保护层厚度不小于15mm。

两管或两管以上敷设于同一管槽内，管与管之间距离必须在10mm 以上。

8、扫管穿带线：关于土建拆模后未进行扫管穿带线的，应在配管完成，抹灰进步行扫管，有题目及时点窜管路，便于土建修复。

9、经过扫管后确认管路畅通，及时穿好带线，并将管口、盒口、箱口堵好，加强成品配管保护，防止出现二次堵塞管路现象。

2、线盒、箱体安装：1土建砖砌体，构造柱浇筑完成，一米控制线弹出，土建墙上已出灰饼后，按照设计图纸准确标出盒箱的准确位置，用切割机切出盒箱所在位置，剔洞进行盒箱安装。

2、盒箱安装时，应严格按照设计图纸和施工定位图上尺寸进行安装，一切盒箱横纵坐标控制准确。

3、盒箱安装时应先将盒箱洞内清扫洁净，用水浇湿后再进行安装稳固，盒箱背后必需砂浆饱满，禁止空壳现象。

4、线盒、箱体安装标高必需符合设计要求。

在Nalc板墙内的线盒，箱体必需与墙体保持XXX，不得外凸、歪斜。

水电线管开槽质量控制要点按照水电、装修专业设计要求，在安装工程二次配管施工时需开凿线管槽、电箱位，进行敷设线管、修补管槽。

砌体墙中二次开槽配管又是一项至关重要的施工工序，开槽、补槽质量将直接影响安装、粗装修及后期精装修和交楼质量。

通过前期施工及交楼中发现，砌体墙中二次配管部位墙面极易出现空鼓、开裂质量问题，且后期维修难度大、维修成本高，维修处理不当或返工破坏将直接影响用电安全、使用功能以及精品交楼质量。

为了严格规范和控制砌体墙中二次配管开槽、补槽质量，落实墙面空鼓、开裂质量通病防治措施，改进影响交楼的通病质量问题施工。

一、线管补槽质量差及开裂原因1、开槽后基层未清理干净，处理不到位；补槽前未提前淋水，补槽后未及时养护，水泥砂浆强度不够。

这些因素都会导致水泥砂浆与线管及砖墙粘结强度不够、干缩，从而引发开裂现象。

2、由于是非泥水工操作，施工技术水平上无法达到工艺要求。

各种材料收缩率不同，加气砼砌块、砖墙、砼墙、水泥砂浆之间收缩率各不相同，施工工艺处理不当极易在开槽部位与周边衔接处空鼓、开裂。

3、电线管敷设暗埋深度较浅（线管外露面宜在砌体表面以下20mm为宜），且未固定有松动。

4、水泥砂浆未分层填塞或填塞不饱满、不密实、未与砌体墙面找平、未采取相关防开裂措施。

二、线管槽施工工艺标准流程①墙面弹线标记→②切割（开孔）、手动轻凿管槽修整→③清理、淋水润槽→④刷1:1 素水泥浆界面处理→⑤敷管并调整、固定→⑥水泥砂浆分层填塞，内层挂设玻纤网→⑦收面、养护→挂网线管及配电箱开槽、补槽处理措施：1.根据图纸所示位置，现场确定线管走向和间距，用墨线在需开槽墙体弹出线槽切割边线。

2.用切槽机按线进行切割，切槽时尽量保持切割线成直线，然后手工修槽、清槽，凿除的部位尽量平整，便于敷设线管。

3.线槽处理措施：（1）宽为30mm的线槽：采用1:2.5水泥砂浆抹平；（2）宽为50mm至100mm的线槽：线管固定后采用钢丝网加固，再用1:2.5水泥砂浆抹平；（3）线槽深度每30至50mm分两次抹灰。

3、轻质隔板在安装过程中，严禁随意开洞。砌块砌体墙及轻质隔板墙中，为安装管线预留的洞口，一般不应大于8㎝，严禁随意开凿破坏。留洞时应采用手锯仔细切割，应保持洞口方正、边角整齐完整、大小一致。
4、在砼墙体、砌块砌体墙面及轻质隔板墙等所有墙面中，严禁水平开槽。
5、接线盒开槽应方正，大小适中，不宜过大。
二、补槽补洞
1、安装工程在配管接线盒等预埋施工完成后，应将所开的线槽线盒等补实抹平。
2、线槽补槽时，首先应采用镀锌铁钉铁丝将配管固定牢固，再用混合砂浆分次补实抹平，砌块砌体墙面在线槽表面满钉钢丝网，宽度每边大于槽边5㎝，混合砂浆抹6㎜厚略高出墙面，应顺直平整。
3、砼墙体、轻质隔墙墙面线槽按照以上要求补实线槽后，表面采用胶粘剂粘贴玻璃纤维网格条，待胶粘剂稍干后，再贴第二层玻璃纤维网格条，第二层玻璃纤维网格条宽度为大于每边50mm，贴完后峪项目D地块住宅楼
分部工程
主体分部
分项工程名称：补槽补洞
交底内容：
一、开槽开洞：
砼墙体、砌块砌体墙面及轻质隔板墙等所有墙面，因为安装配管预埋，需要开槽，施工时应注意以下事项：
1、安装工程在进行配管、接线盒等预埋施工时，在砼结构表面，严禁随意开槽开洞，确实需要开凿时，必须经项目部安装负责人同意后，方可进行。
4、所有补槽补洞应分次补实抹平，并应保持边线方正齐整，表面平整光洁，严禁随意乱补乱抹。
技术
负责人
交底人
接受人
2、开槽原则，严禁随意开槽，凡需要在墙体中开槽的，开槽应保持宽度一致，顺直齐整，不得随意乱割。开槽弯曲部分应尽可能的设在两端，中部尽可能保持顺直，隔板在配管开槽时，应尽可能利用管孔穿线，尽可能在板端开斜槽，并应尽可能短，利用管孔穿线。开槽宽度以每侧大于配管15㎜为宜，深度以配管外皮距墙体面层15㎜为宜。

4.5、电梯由专门施工电梯司机操作，不得私自驾驶施工电梯，不得在电梯内接电。
4.6、工完场清，区段或区域完工后及时做好安全防护和垃圾清理的移交工作。
劳务班组：
劳务班组：
劳务班组：
劳务班组：
编制
审核
2.7、穿墙线管的安装及修补：穿墙线管宜提前与二次结构班组沟通预留，后开洞口需再墙顶部斜砖砌筑完成24小时后作业。地下室线管集中区域应随开随补，严禁整排开孔。此行为在地下室电梯前室屡次出现，再次发现将严肃处理。单个洞口直径不得不大于20cm，安装并固定套管后应立即封堵。用拌制好的1：3水泥砂浆参合粗骨料填实，表层抹光。
项目名称
中建七局润馨怡园安置小区项目
分项工程名称
开槽、开洞修补技术交底
交底时间
20年7月5日
交底内容
一、开槽施工流程：
弹(划)线 开槽切割 剔凿 布设水电管 固定管件 修补（后砌墙、剪力墙、配电箱、穿墙管件等具体工艺和要求见下面）
二、施工工艺及修补要求
2.1、在墙顶部斜砖砌筑24小时后，开始弹(划)线。之后报机电安装部相关栋号长查验，无误后用专用开槽机作业，严禁使用电镐剔凿，严禁饰面层施工后再开槽。
三、楼板开洞及封堵措施
3.1、楼板开洞需剔凿成喇叭状，即下小上大；不得损坏钢筋网片。
3.2、固定套管或安装其他设备前，清理洞口浮灰和碎渣；沿着洞口一周在板底贴上双面胶带，成方块状，再用模板加立杆顶紧或采用专用吊洞模具，严禁采用铁丝吊顶。
3.3、浇水湿润充分湿润基层，用水泥浆铺底后灌填C30细石混凝土，细石混凝土中需参合适量的防水粉和膨胀剂，添加剂控制在5%左右；以细棍捣实，高度为板厚2/3。
3.4、蓄水24小时后不渗、不漏，板洞底部无水渍，二次浇筑细石混凝土。若有渗漏需将基层处理干燥后涂刷两遍水不漏，中间间隔3小时为宜。再做蓄水试验，视情况处理，直至不渗漏、无水渍为止。

一、交底目的为确保墙体水电开槽工程的安全、顺利进行，提高施工人员的安全意识和操作技能，特进行安全技术交底。

二、施工人员1. 参与墙体水电开槽工程的施工人员。

2. 施工现场管理人员。

三、安全技术要求1. 施工准备- 熟悉施工图纸，明确开槽位置、尺寸及要求。

- 选用合适的开槽工具，如专用开槽机、切割机等。

- 准备好必要的防护用品，如安全帽、手套、口罩等。

2. 开槽操作- 未经设计同意，不得随意打凿和开凿墙体。

- 开槽尺寸要求：宽度比管的外径大10mm左右，槽深不小于管外径加15mm。

- 墙面水平开槽的长度不得大于80cm，以免破坏墙体结构安全。

- 使用专用开槽机进行开槽，确保操作规范、安全。

3. 管道安装- 管路放入槽后，每隔0.5m左右须用铁钉固定，不得松脱。

- 管道固定好后，用水泥砂浆先暂时修补（砂浆强度等级不低于M10）。

4. 面层处理- 抹灰做面层处理：采用10mm×10mm×0.5-0.8钢丝网。

- 挂网，超过管道两边不小于10cm。

保护面层不小于15mm。

5. 安全防护- 施工过程中，必须佩戴安全帽、手套、口罩等防护用品。

- 严格遵守操作规程，确保施工安全。

- 施工现场应设置安全警示标志，提醒施工人员注意安全。

四、应急处理1. 若发生安全事故，立即停止施工，组织人员进行现场救援。

2. 通知相关部门，按照规定程序处理事故。

3. 对事故原因进行调查，制定整改措施，防止类似事故再次发生。

五、注意事项1. 施工过程中，严格遵循安全技术要求，确保施工安全。

2. 加强施工人员的安全教育，提高安全意识。

3. 定期检查施工现场的安全设施，确保其完好有效。

六、总结墙体水电开槽工程是一项涉及安全的重要施工项目，施工人员必须严格遵守安全技术要求，确保工程顺利进行。

通过本次安全技术交底，希望大家能够充分认识到安全的重要性，提高安全意识，确保施工安全。

一、交底目的为确保施工人员了解并掌握开槽作业的安全技术要求，预防安全事故的发生，特进行本次安全技术交底。

二、交底对象所有参与开槽作业的施工人员、管理人员及现场监理人员。

三、交底内容1. 作业前的安全检查（1）检查开槽机具是否完好，包括刀片、电机、传动系统等。

（2）检查施工现场环境，确保无障碍物，通风良好。

（3）检查电源线路，确保无裸露、破损等安全隐患。

（4）检查个人防护用品，如安全帽、手套、防护眼镜、耳塞等。

2. 作业过程中的安全操作（1）操作人员必须穿戴好个人防护用品，方可进行作业。

（2）开槽机具启动前，应确保刀具、螺帽等紧固件牢固，防止松动。

（3）安装刀具时，注意切削方向，不得逆转。

（4）进料开槽前，确认气动装置是否打开，并压紧工件于活动推台上和靠紧定位板。

（5）作业过程中，严禁操作人员靠近刀口处，确保安全距离。

（6）机床发生故障时，应立即切断电源，停止作业，派专人进行修理调整。

（7）材料加工前，检查刀具上是否有铁钉、沙石等杂物，防止损坏刀具和伤害人员。

（8）机床清扫、擦润滑油以及拆除换锯片和清刀口屑物等，必须切断机床电源。

（9）机床操作、调整及维修应由指定人员进行，严禁非专业人员操作。

（10）操作人员应配戴耳塞、护眼镜等劳保用品。

3. 作业后的安全注意事项（1）作业完成后，清理现场，确保无遗漏工具和材料。

（2）检查机床及设备，确保无损坏、松动等情况。

（3）关闭电源，锁好机床，确保安全。

四、安全责任1. 施工单位应确保施工现场安全设施齐全，定期检查维护。

2. 施工人员应严格遵守安全操作规程，提高安全意识。

3. 管理人员应加强对施工现场的巡查，及时发现并处理安全隐患。

4. 监理人员应严格按照施工图纸和规范要求，对施工过程进行监督检查。

五、应急处理1. 发生事故时，立即停止作业，启动应急预案。

2. 报告上级领导，并通知相关部门。

3. 对受伤人员进行紧急救治，并尽快送往医院。

4. 保护现场，配合相关部门进行调查处理。

电缆开槽修补技术交底
简介
电缆开槽修补是一种常见的维修技术，用于修复电缆外皮损坏或漏电问题。

本文档旨在交底电缆开槽修补的技术要点和步骤。

技术要点
1. 选择合适的维修材料：根据电缆的类型、规格和损坏程度，选择合适的维修材料，如绝缘胶带、绝缘油、绝缘套管等。

2. 清洁工作区域：在进行修补之前，务必清洁工作区域，确保表面无尘、无水分和无油脂等杂质。

3. 打磨电缆表面：使用砂纸或其他合适的工具，将损坏部分的电缆表面打磨平滑，去除锈蚀和附着物。

4. 涂抹绝缘材料：将选定的维修材料涂抹在电缆表面损坏的部分上，确保覆盖范围足够，并且细致均匀。

5. 固化维修材料：根据维修材料的要求，等待一定时间以使其固化和粘合。

同时，确保修补部位保持干燥和无干扰。

6. 检查修补效果：修补完成后，进行必要的检查，确保电缆绝缘完好，对漏电问题进行验证。

注意事项
- 在进行修补工作前，务必断开电缆的电源，确保个人安全。

- 使用合适的个人防护装备，如手套、防护眼镜等。

- 严格按照维修材料的使用说明操作，遵循相应的安全环保规定。

- 如遇复杂情况或不确定的情况，请咨询专业人士或有经验的维修人员。

总结
本文档介绍了电缆开槽修补技术的要点和步骤，强调安全操作和使用合适的维修材料。

在进行修补工作时，请按照操作规程严格执行，确保维修质量和人员安全。

一、交底对象全体参与水电开槽下管施工的作业人员、技术负责人、安全管理人员。

二、交底时间年月日三、交底内容1. 工程概况（1）工程名称：__________（2）工程地点：__________（3）施工单位：__________2. 施工安全要求（1）施工人员必须持证上岗，熟悉水电开槽下管施工工艺和安全操作规程。

（2）施工前，对施工人员进行安全技术交底，确保作业人员掌握安全操作要领。

（3）施工过程中，严格遵守施工现场的安全规定，确保施工安全。

3. 施工安全措施（1）施工前准备①检查施工工具、设备是否完好，确保施工过程中安全使用。

②施工区域应设置安全警示标志，提醒施工人员注意安全。

③施工区域周围应保持畅通，避免发生拥堵。

（2）施工过程安全措施①剔槽打眼时，锤头不得松动，铲子应无卷边、裂纹，作业人员必须戴好防护眼镜。

②楼板、砖墙打、钻透眼时，板下、墙后不得有人靠近。

③使用手持电钻时，电钻必须有可靠的接保护零线和重复接地，电源线必须通过触电保护器，灵敏有效。

④靠梯不准碰、压电源电线。

⑤管子穿带线时，不得对管口呼唤、吹气，防止带线弹力勾眼。

⑥穿导线时，应互相配合防止挤手。

⑦管子预埋位置必须准确，绑扎牢固。

⑧安装照明线路不准直接在板条天棚或隔音板上通行或堆放材料。

必须通行时，应在木枋上铺设脚手板。

⑨人力弯管器弯管，应选好场地，防止滑倒和坠落，操作里面部要避开。

⑩管子加热时，管口前不得站人或通过。

（3）事故应急处理①发生触电事故时，立即切断电源，对伤员进行急救。

②发生物体打击事故时，立即组织人员将伤员送往医院救治。

③发生火灾事故时，立即启动应急预案，组织人员进行灭火和疏散。

4. 施工质量要求（1）开槽尺寸、深度、宽度应符合设计要求。

（2）管道安装位置、间距、走向应符合设计图纸要求。

（3）管道连接牢固，无漏水、漏气现象。

（4）管路横平竖直，无明显扭曲。

四、交底人签字（1）交底人：__________（2）接受交底人：__________五、注意事项（1）施工过程中，严格遵循安全技术交底内容，确保施工安全。

技术交底记录编号A0001-20 工程名称浙江音乐学院（筹）校区建设工程舞蹈学院施工单位浙江省建工集团有限责任公司交底提要线槽、预留洞等修补交底日期2014年6月26日交底内容：舞蹈学院建筑面积16540m²，共计3层，总高度22.80米。

针对现阶段水电工程进行室内管线预埋过程中，因水电管线并排敷设根数较多且密集，出现水电管线线管槽在修补、填补水泥砂浆后出现空鼓、起壳、开裂的现象，特针对线管槽起壳、开裂等提出填充墙砌体线槽修补交底。

一、基层清理、湿润：基层清扫干净，不得有浮尘、杂物，所有修补部位周边浇水湿润后修补，修补前刷素水泥浆一道。

线槽修补填实材料采用聚合物水泥砂浆，聚合物水泥砂浆为1:3水泥砂浆加水泥重量10%的801建筑胶。

二、线槽处理方案：分层抹灰修补，保证每次抹灰厚度不超过25mm，避免抹灰层开裂。

敷设管线后的槽应用聚合物水泥砂浆填实，宜比墙面微凹2mm，沿槽长外侧粘贴宽度不小于100mm的耐碱玻璃纤维网格布增强。

三、配电箱处理方案：1、采用玻纤网加固，玻纤网超出配电箱外围尺寸外围每边超出配电箱150mm，采用聚合物水泥砂浆磨平。

所剔凿部位根据洞口大小处理，超出配电箱外围尺寸100～150mm之间，采用Ф6钢筋间距100mm加固，用细石混凝土浇筑后，采用聚合物水泥砂浆磨平。

2、固定后，线管外壁与抹灰完成面间距不小于15mm。

四、施工操作要点：1、开槽后，将管线与墙体卡牢，不得有反弹、松动，固定好的管线外表面应低于墙面20mm左右。

2、基层清理：基层清扫干净，不得有浮尘、杂物，对槽内进行洒水湿润，刷素水泥浆连接层一道。

3、抹灰：厚度30～50mm的，分两次抹灰，保证每次抹灰厚度不超过25mm，避免抹灰层开裂。

用砂浆填实，要求比墙面凹进去2mm。

4、沿管道敷设方向铺设耐碱玻纤网格布，两侧宽出不小于100mm，并铺平、绷紧。

5、在墙体上封堵预留洞口：（预留）洞口→安装管道→填修补材料→刷专业界面剂1）在砌筑墙体时将管道按照尺寸预留。
