2-第一章_电法测井(自然电位测井)

2-第一章_电法测井(自然电位测井)
一系列的校正求出SSP，据泥浆资料确定Rmf，然后求出Rw。 用SP求Rw有三种方法，都假设SP只是由电化学电动势引起 的。
常规法 新方法 换泥浆法
求Rw
(1)常规法
引入等效电阻率的概念，即不论溶液的浓度
高低，都与其电阻率成反比。
SSP K lg
Rmfe Rwe
①确定 SSP
如果渗透层的h/d>40，无侵入，且RtRmRs，则SSP
Es Vsp I rm ri rsh rt 1 rm rm rm
Es=f(Cw、Cmf、T、Vsh、盐类有关）
(1)地层水和泥浆中含盐量的比值（Cw/Cmf）的影响
Cw / Cmf > 1 Cw / Cmf < 1 Cw / Cmf = 1
渗透层的△Vsp有负异常 渗透层的△Vsp有正异常 渗透层的△Vsp无异常
2.SP曲线的特点
(1)自然电位（△VSP）：是指自然电流在井中泥浆柱上产 生的电压降。
Es Vsp Irm rt ri rsh 1 rm rm rm
（△VSP)
< PSP 或者SSP
测量时N电极固定在地面,但VN≠0。因SP 曲线没有“0” 刻度，而是用带正负号的比例尺来表示的，为了读数的方 便，选泥岩的SP作为基线，在一个地区它是稳定的，并且 是一条直线。
所以，E总 =(Kda -
lg(Rmf / Rw ) = Es
则令：K=Kda – Kd；K只与盐类成分、温度有关。
静自然电位：纯砂岩与纯泥岩交界面处的总电化学电 动势用SSP来表示。
SSP K lg Rmf Rw
当泥质含量 时 QV kd 从负变至正 Es 当 Qv ∞时， kd ≈ Kda Es = 0 泥质砂岩和纯砂岩的总电动势称为假静自然电位。符号用PSP 来 表示，它的大小反映了泥质的多少，总有 SSP>PSP（因K值以负 往正值方向发生变化）

第1章2 电法测井-自然电位测井

第1章2 电法测井-自然电位测井

也可以这样考虑，rm减小，使得rm在整个电流回路上的分流
作用减弱，也就是Irm变小，自然也就有ΔUsp的降低。 因此在盐水泥浆井中自然电位曲线变化不明显。
三、自然电位测井曲线的特征及影响因素
E、目的层的影响（包括厚度和电阻率） 岩层厚度变薄，或者岩层电阻率增高，自然电位异常幅度 均降低。 这是因为岩层厚度变薄时，电流所经过的岩层部分的横截 面积减小，该部分的等效电阻rsd增加； 而当岩层厚度一定，岩层本身的电阻率增大时，rsd 也增加。 于是，由上式可知，地层的电阻率越高则ΔUsp越低，因此 这两个因素均使自然电位异常幅度降低。 据此不难知道，在岩层厚度、岩性和地层水矿化度等条件 均相同的含水层同含油、气层相比，电阻率较高的含油、气层 的自然电位异常幅度要比含水层的自然电位异常幅度低。根据 这一特点可以用自然电位幅度的差异定性地分辨油、水层。
的代数和 Es=Ed+Eda=Kd•lg(Cw/Cmf)+ Kda•lg(Cw/Cmf) = Ks•lg(Cw/Cmf) Ks=Kd+Kda
Ks---总的扩散、扩散吸附电动势系数;
Es-井内自然电动势
电流线及电位 在井中的分布。 电流流向为泥 岩→泥浆→砂岩 →泥岩。 在回路中有 关参数为Ed、Eda

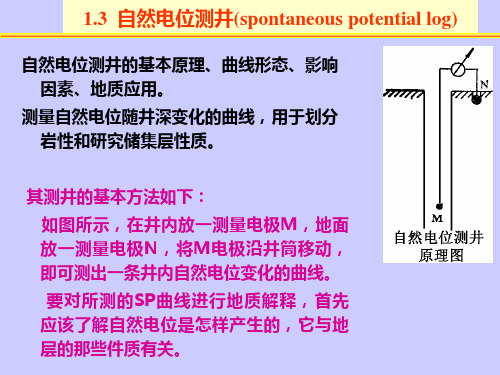

1.3 自然电位测井(spontaneous potential log)
自然电位测井的基本原理、曲线形态、影响 因素、地质应用。
测量自然电位随井深变化的曲线，用于划分 岩性和研究储集层性质。 其测井的基本方法如下：
如图所示，在井内放一测量电极M，地面 放一测量电极N，将M电极沿井筒移动，即 可测出一条井内自然电位变化的曲线。 要对所测的SP曲线进行地质解释，首先 应该了解自然电位是怎样产生的，它与地 层的那些件质有关。

地球物理测井第一章 第四节 自然电位测井

地球物理测井第一章 第四节 自然电位测井
自然电位现象： （1）自然电位与岩性有关； （2）自然电位与泥浆及地层水矿化度有关；
SP曲线
前言
■ 三、 自然电位测井的特点
自然电位测井具有测量方法简单、实用价值高等
特点，是划分岩性、研究储集层性质、求取泥质
含量参数以及其它地质应用的基本方法之一。
■ 四、矿化度的概念
定义（矿化度）：溶液的盐浓度，早期用 ppm表示，意为part per million，即百万分之一，
Ea

Ka
lg
Cw Cmf
=Ka
lg
Rmf Rw
其中，Ek产生的前提条件是ΔP≠0 。通常情况下，ΔP很小，所以Ek
很小(可忽略)，所以油井中的自然电位主要是由扩散作用和吸附作
用所产生的。
注意：扩散电位和吸附电位产生的重要条件是：Cw≠Cmf。
17
第一节 自然电场产生的原因
三、油井中的自然电场 －总电动势
动电学电动势Ek（Electrokinetic component of the SP）主要是 过滤电动势。
7
第一节 自然电场产生的原因
一、电化学电动势
■ 1. 吸附电动势又称泥岩薄膜电位 （Membrane Potential）
产生的条件： 1.泥浆和地层水矿化度不同；
2.井壁地层有渗透性；
1928年，斯伦贝谢发现，井中电极与 放在远处的参考电极之间有电位差， 且该电位差随地层而变化。 当地层中没有外加电流时，通过仪器 测量井眼内自然电场中电位随井深变 化的测井方法。
只能用于导电泥浆的井中。
3
前言
■ 二、自然电场的特点
自然电场的分布和岩性有密切的关系，特 别是在砂/泥岩剖面中能够以明显的曲线 异常变化来显示渗透性地层。因此，研究 井眼内自然电场中的电位变化即可反映井 眼穿过地层的特征。

地球物理测井方法课件：1-2 自然电位测井

地球物理测井方法课件：1-2 自然电位测井

GaoJ-1-2
7
ELECTRICAL DOUBLE LAYER OF CLAYS
GaoJ-1-2
8
GaoJ-1-2
9
2. 阳离子交换
双电层内的阳离子或其水合离子相互交换位置，或与双 电层之外的阳离子及水合离子交换位置而移动，产生导 电现象，这种现象称为粘土的阳离子交换作用。 交换的难易程度：决定于岩石表面对阳离子的静电引力。
4.35 6.46 5.16 4.50 5.16 4.50 5.16 5.16 3.15 4.35
负离子
Cl－ Cl－ Cl－ Cl－ SO42－ SO42－ CO32－ HCO3－ HCO3－ OH －
迁移率l(m2.S/mol )
6.55 6.55 6.55 6.55 6.79 6.79 6.00 4.67 4.67 17.4
GaoJ-1-2
4
（3）岩石颗粒与水溶液接触的表面带有固定不动的负电荷， 粘土矿物中最显著；
原因：主要由于粘土晶体的置换作用和破键作用！
置换作用—Si-O四面体中Si4+被 Al3+离子置换，Al-O八 面体中Al3+被Mg2+、 Fe2+等离子置换；
破键作用—粘土结构单位层的四 周边缘发生化学键破 裂，产生多余负电荷。
GaoJ-1-2
15
当溶液浓度较低时（R>0.1.m)，电阻率与 浓度成线性反比：
Cw Rmf
Cmf
Rw
Rmf —泥浆滤液电阻率 Rw—地层水电阻率
Ed
Kd
lg Cw Cmf
Kd
lg
Rmf Rw
GaoJ-1-2
16
2. 扩散-吸附电动势（泥质岩石）

第一章自然电位测井

第一章自然电位测井

第⼀章⾃然电位测井第⼀章⾃然电位测井第⼀节⾃然电场的产⽣⼀、扩散电动势产⽣的条件1. 两种溶液的矿化度不同2. 中间具有渗透性隔层3.正负离⼦的迁移率不同井中砂岩剖⾯的扩散电动势:泥浆滤液和地层⽔的矿化度不同;附着在地层上的泥饼具有渗透性;泥浆滤液和地层⽔的正负离⼦迁移率不同。

⼆、扩散吸附电动势组成泥岩的粘⼟矿物，其结晶构造和化学性质只允许阳离⼦通过泥岩扩散，⽽吸附带负电的阴离⼦的作⽤称为阳离⼦交换作⽤。

扩散结果在浓度⼩的⼀⽅富集正电荷带正电，在浓度⼤的⼀⽅富集负电荷，形成扩散吸附电动势E da：扩散吸附电动势产⽣的条件：1.两种溶液的矿化度不同；2.两种溶液⽤渗透性隔层隔离；3.渗透性隔层对不同极性的离⼦具有不同的吸附性。

井中泥岩剖⾯的扩散吸附电动势:1. 泥浆滤液矿化度低于地层⽔矿化度2. 泥岩具有渗透性3.泥岩具有吸附阴离⼦的阳离⼦交换能⼒。

当井壁附近地层⽔和泥浆滤液矿化度都较低时，且C w>C mf时泥岩剖⾯上的扩散吸附电动势为：在矿化度较低的情况下，溶液的电阻率与溶液的矿化度成反⽐关系，因此上式可写为：三、氧化还原电位地下煤层与其接触的溶液（地层⽔或钻井液）发⽣氧化还原反应，从⽽在其接触⾯上形成氧化还原电位，最终形成沿井⾝的⾃然电位异常。

当煤层处于氧化状态时，可形成⾃然电位正异常；当煤层处于还原状态时，可形成⾃然电位的负异常。

⽆烟煤和⽯墨的氧化反应最强烈，⾃然电位曲线表现为正异常。

瘦煤、炼焦煤、肥煤氧化反应强度递减，其⾃然电位正异常依次减⼩。

⽓煤和褐煤处于还原状态且强度不⼤⾃然电位表现为不⼤的负异常。

由于烟煤中含有的⾦属硫化物氧化作⽤很强，因此烟煤的⾃然电位正异常与其所含的⾦属硫化物有关。

四、过滤电动势在岩⽯中，岩⽯颗粒之间形成很细的⽑细管孔道，当泥浆柱的压⼒⼤于地层的压⼒时，泥浆滤液通过井壁在岩⽯孔道中流过，形成过滤电动势。

在砂泥岩剖⾯的井中的⾃然电场主要由砂岩井段的扩散电位和泥岩井段扩散吸附电位组成。

电法测井精品PPT课件

电法测井精品PPT课件

岩石电阻率的大小决定 于：
1）矿物骨架（属电子导电） 2）泥质含量及胶结程度（属
离子导电） 3）孔隙流体（属离子导电）
孔隙度（Ø） ； 孔隙形状和分布； 含油饱和度（So） ；
地层水电阻率Rw（岩 石孔隙内地层水中盐类的化 学成分、浓度、温度）。
二、岩石电阻率与Rw的关系
对纯岩石，
Rt>Rw；
Rt>Rw成正比变化；
Cmf－泥浆滤液含盐浓度 (矿化度)； Cw－地层水含盐浓度 (矿化度)
一般Cw Cmf ,当浓度不太大时，有 Rw 1 Cw 和Rmf 则
Ed = kd lg Rmf Rw
B注y L－iu D该ir公en 式Ya的ngt条ze U件ni为ver溶sity液浓度不太大
1 Cmf
2、扩散吸附电动势Eda
二、岩性的影响 三、温度的影响 四、地层水和泥浆滤液中含盐性
质的影响 五、地层电阻率的影响 六、地层厚度的影响 七、扩径与泥浆侵入的影响
U SP
=
pm
+
pm p sd
+
SSP p sh
SSP = E d
E da = ( Kd
K da
) lg
Cw C mf
第4节 SP曲线的应用
一、判断渗透性岩层
对砂泥岩剖面，以泥岩 为基线， 一般情况下（Cw>Cmf) 渗透层为负异常， 岩性越纯，负异常幅度 越大。
《地球物理测井讲义》
电法测井
目录
第1章 自然电位测井 第2章 普通电阻率测井 第3章 侧向测井 第4章 微电阻率测井 第5章 感应测井
《地球物理测井讲义》
第1章 自然电位测井
第1章 自然电位测井
自然电位产生的机理 自然电位测井曲线 影响自然电位测井的因素 SP曲线的应用

第1章 自然电位测井


2011-2-18
地球物理测井方法与原理
7 /51
1.1 井内自然电位产生的原因
1.1.2 扩散吸附电位
粘土晶体的 置换和破健 作用
扩散时，如果地层的固体
颗粒（泥质）的表面带有了 强的负电荷之后，固体颗粒
将阻止负离子的通过（好象 负离子被吸附住了一样）， 这种现象我们称之为扩散吸 附作用。
2011-2-18
1.2 自然电位曲线的形状
1.2.2 自然电位曲线
回路总电动势等 于扩散电动势和吸附 电动势之和，它相当 于回路中没有电流时 井中地层上下界面的 自然电位差，习惯称 为静自然电位，SSP 表示。
静自然电位曲线是无法 测定的，因为地层和泥浆都 具有导电性。 19 /51
2011-2-18
1.2 自然电位曲线的形状
2011-2-18
地球物理测井方法与原理
2 /51
1.1 井内自然电位产生的原因
斯仑贝谢1928年发现了这样的 现象：在未通电的情况下，井中电 极（M）与位于地面的电极（N）之 间存在着电位差，而且该电位差随 着地层的不同而变化。另外，电位 差的变化规律性很强。后来、道尔 、威利、费多尼、斯卡拉和安德森 等人对这一现象进行了研究，同时 ，自然电位测井（SP）也就诞生了
1 自然电位测井（SP）
1.1 井内自然电位产生的原因 1.2 自然电位测井曲线的形状 1.3 影响渗透层自然电位曲线的主要因素 1.4 自然电位曲线的应用
2011-2-18
地球物理测井方法与原理
1 /51
1.1 井内自然电位产生的原因
电化学测井包括天然电化学测井和人工 电化学测井两类。天然电化学测井分为自然 电位测井和电极电位测井，而激发极化测井 属于人工电化学测井。本章只讲述自然电位 测井方法的原理、基本理论及资料解释的方 法。

第一章 自然电位测井

47
1 2 3
Cw
Cw C注
Cmf
E1
E2 Cmf
E总
Cw
E3 △Esp
W E总
图1-19 水淹层的SP曲线基线偏移示意图
CW C注 Cmf
48
偏移量的计算
在未被水淹的上部砂岩和泥岩交界处的电动
势为
Cw E1 K lg( ) Cmf
在砂岩内水淹部分和未被水淹部分交界 面处的总电动势为
4
由于泥浆和地层水的矿化度不同，在钻开 岩层后，井壁附近两种不同矿化度的溶液接触 产生电化学过程，产生电动势形成自然电场。 在石油井中自然电场主要由扩散电动势和扩散
吸附电动势产生。
5
二、扩散电动势产生机理
氯化钠溶液
1、泥浆、地层水 矿化度不同； 2 、井壁地层具有 渗透性；
3 、正、负离子迁
移速率不同。
地层的实际值，半幅点对应地层界面；
C、随地层变薄，曲线读数受围岩影响增
加，幅度降低，半幅点向围岩方向移动。
57
深度变化而变化的一条自然电位曲线。单位毫
伏。
Usp(h)；8采样点/米
13
图1-4、自然电位测井示意图
图1-5、自然电位测井曲线实例
14
二、 SP曲线的特征
1、泥岩基线：均质、巨厚泥岩的SP曲线。 2、最大静自然电位SSP：均质、巨厚完全含水纯砂岩的SP 值与泥岩基线值的差。
SSP U sp |含水纯砂岩 -U sp |泥岩基线
图1-8、地层模型及其自然电位测井理论曲线
20
问题 （1）、自然电位异常性与泥浆性质的关系？ (2)、 自然电位幅度差与地层厚度的关系？ （3）、地层厚度对半幅点的位置和地层界面 的关系的影响？

测井发展-常用测井方法-解释流程

双侧向电极系和电流分布图
01
03
05
双侧向-微球型聚焦 LLD-LLS-MSFL
02
当Rm<Rw， LLDLLS ；
04
06
•测井曲线
1.3 侧向（聚焦）测井
1.3 侧向（聚焦）测井
•双侧向应用
1、适合于高阻剖面、盐水泥浆条件。 2、划分剖面，判断油（气）、水层； 3、求取地层真电阻率； 4、用于高阻地层裂缝识别，储层评价。
测井一般概念 测井技术的发展、现状 测井解释面临的难题 基本测井方法简介 测井资料解释流程 本讲主要内容：
属于应用地球物理方法（包括重、磁、电、震、测井）之一。是利用岩层的电化学特性、导电特性、声学特性、放射性等地球物理特性，测量地球物理参数的方法。
测井方法众多。电、声、放射性是三种基本方法。特殊方法（如电缆地层测试、地层倾角测井、成像测井、核磁共振测井），其他形式如随钻测井。
1.1 自然电位测井
•其他影响因素： 淡水层幅度变小； 水淹层的幅度和基线发生变化； 泥浆含有某些化学或导电物质； 地面电场的干扰 。 •曲线质量要求 1、泥岩基线稳定，100m井段基线偏移不超过10mV。 2、自然电位正负异常符合钻井液矿化度与地层水矿化度之间的关系。负异常幅度与地层水矿化度成正比。 3、与岩性剖面有对应性。 4、曲线平滑，干扰幅度小于1.5mV。 5、距井口 200m井段的自然电位不作严格要求，但必须能清楚地划分砂岩。
N M A
B A M
2.5米梯度 0.5米 电位
2.25 0.5
0.5 2.25
2.5电极距
测量电极
供电电极
供电电极
测量电极
1.2 普通电阻率测井
•曲线特点
1、高阻层梯度曲线 高阻层处：视电阻率增大，曲线不对称。 底界面附近：底部梯度曲线 出现极大值。 2、高阻层电位曲线 高阻层处：视电阻率增大，曲线对称于层的中部。 层界面附近：曲线有拐点。

地球物理测井-第一章第四节自然电位测井

SSPKlg Rmf Rw
Rmf-泥浆滤液电阻率； Rw-地层水电阻率。
过程：根据SP求出SSP，根据温度求出K，已知钻井液滤液电阻率Rmf，便可求出Rw。
第四节 SP曲线的应用
四、估算泥质含量 泥质含量及其存在状态与砂岩井段产生的扩散吸附电动势有直接关系，因而用自然电位曲线可以 计算泥质含量。目前用的方法是建立在大量的实验工作基础上的，常用方法是图版法和计算法：
当溶液矿化度低或中等时，可表示为：
Ea KalgC Cm wf KalgRRm wf
低浓度
高浓度
泥岩
低浓度
高浓度
Ka
Ka
Ka
9
第一节 自然电场产生的原因
一、电化学电动势 ■ 1. 吸附电动势又称泥岩薄膜电位 （Membrane Potential）
实际钻井中，泥浆的矿化度一般比地层水低，即aw大于amf。 地层中的Na+和Cl-离子要向井筒内迁移，在不同岩性的地层，有不 同的情况：
一、温度的影响 温度变化导致电动势系数变化。 Kda
二、岩性的影响 在砂泥岩剖面井中，通常以大段泥岩处的SP曲线作基线，在自然电位曲线上出现异常变化的多为砂 质岩层。当目的层为纯砂岩时，其与围岩交界处的SSP达到最大值SSPmax。当目的层含有泥质(其他 条件不变)时，SP降低，因而曲线异常的幅度也减小。此外，当剖面上有部分泥岩的阳离子交换能力 减弱时，渗透层的自然电位异常幅度也会相对降低。
在石油钻井的砂泥岩剖面中，自然电位的幅度和特点主要决定于造成自然电场的静自然电位SSP， 并且受自然电流 I 分布的影响。SSP的大小取决于岩性、地层温度、地层水和钻井液中所含离子成 分和钻井液滤液电阻率与地层水电阻率之比；而自然电场中自然电流 I 的分布则决定于流经路径 中介质的电阻率及地层的厚度和井径的大小。这些因素对自然电位幅度SP及曲线形状均有影响， 但影响的主次存在差异。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
