机械基础习题（附参考答案）一、单选题（共40题，每题1分，共40分）1、在传递同样的力偶矩时，实心轴所消耗的材料比空心轴(____)，或者说，两轴的横截面面积相同，则空心轴所承受的扭矩比实心轴要(____)。

A、多小B、少小C、少小D、多大正确答案：D2、变形体受某力系作用而处于平衡状态时，若将该物体变成(____)则平衡状态不受影响。

A、自由体B、刚体C、定点D、平衡体正确答案：B3、低碳钢压缩时,屈服极限与拉伸时相比(____)A、小B、一样大C、无法判断D、大正确答案：B4、下列材料中,塑性最好的材料是(____)。

A、低碳钢B、中碳钢C、铸铁D、高碳钢正确答案：A5、灰铸铁中石墨多为(____)。

A、团絮状B、片状C、球状D、条状正确答案：B6、在同一平面内的两个力偶，等效的条件是力偶矩相等和转向(____)。

A、相同B、任意C、不同D、不确定正确答案：A7、链传动的合理链长应取(____)。

A、按链轮齿数来决定链长B、任意倍C、链节距长度的奇数倍D、链节距长度的偶数倍正确答案：D8、塑性材料的极限应力为(____) 。

A、比例极限B、弹性极限C、屈服极限D、强度极限正确答案：C9、零件在(____)长期作用下将引起疲劳破坏。

A、剪应力B、正应力C、静应力D、交变应力正确答案：D10、标准V带型号的选定取决于(____)。

A、带的线速度B、带的传递功率和小轮转速C、带的材料D、带的有效功率正确答案：B11、人们常说的碳钢和铸铁即为(____)合金。

A、钢碳B、铁碳C、铜碳D、铁钢正确答案：B12、蜗杆传动因为齿间发热量大，所以(____)常用减摩材料制造，以减小磨损。

A、轴承B、蜗杆C、蜗轮D、轴正确答案：C13、组成机械的运动单元是(____)A、零件B、机构C、部件D、构件正确答案：D14、在曲柄摇杆机构中，只有当(____)为主动件时，才会出现"死点"位置。

A、摇杆B、连杆C、机架D、曲柄正确答案：A15、转塔车床刀具转位机构主要功能是采用(____) 机构来实现。

1 第二章2-1.金属切削过程有何特征用什么参数来表示答2-2.切削过程的三个变形区各有什么特点它们之间有什么关联答第一变形区变形量最大。

第二变形区切屑形成后与前刀面之间存在压力所以沿前刀面流出时有很大摩擦所以切屑底层又一次塑性变形。

第三变形区已加工表面与后刀面的接触区域。

这三个变形区汇集在切削刃附近应力比较集中而且复杂金属的被切削层在此处于工件基体分离变成切屑一小部分留在加工表面上。

2-3.分析积屑瘤产生的原因及其对加工的影响生产中最有效地控制它的手段是什么答在中低速切削塑性金属材料时刀—屑接触表面由于强烈的挤压和摩擦而成为新鲜表面两接触表面的金属原子产生强大的吸引力使少量切屑金属粘结在前刀面上产生了冷焊并加工硬化形成瘤核。

瘤核逐渐长大成为积屑瘤且周期性地成长与脱落。

积屑瘤粘结在前刀面上减少了刀具的磨损积屑瘤使刀具的实际工作前角大有利于减小切削力积屑瘤伸出刀刃之外使切削厚度增加降低了工件的加工精度积屑瘤使工件已加工表面变得较为粗糙。

由此可见积屑瘤对粗加工有利生产中应加以利用而对精加工不利应以避免。

消除措施采用高速切削或低速切削避免中低速切削增大刀具前角降低切削力采用切削液。

2-4切屑与前刀面之间的摩擦与一般刚体之间的滑动摩擦有无区别若有区别而这何处不同答切屑形成后与前刀面之间存在压力所以流出时有很大的摩擦因为使切屑底层又一次产生塑性变形而且切屑与前刀面之间接触的是新鲜表面化学性质很活跃。

而刚体之间的滑动摩擦只是接触表面之间的摩擦并没有塑性变形和化学反应2-5车刀的角度是如何定义的标注角度与工作角度有何不同答分别是前角、后角、主偏角、副偏角、刃倾角P17。

工作角度是以切削过程中实际的切削平面、基面和正交平面为参考平面确定的刀具角度。

2-6金属切削过程为什么会产生切削力答因为刀具切入工具爱你是被加工材料发生变形并成为切屑所以1要克服被加工材料弹性变形的抗力2要克服被加工材料塑性变形的抗力3要克服切屑与前刀面的摩擦力和后刀面与过度表面和以加工表面之间的摩擦力。

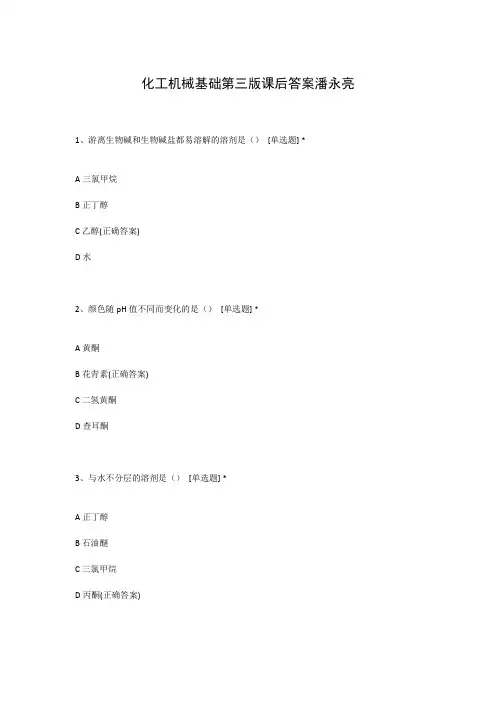

化工机械基础第三版课后答案潘永亮1、游离生物碱和生物碱盐都易溶解的溶剂是（）[单选题] *A三氯甲烷B正丁醇C乙醇(正确答案)D水2、颜色随pH值不同而变化的是（）[单选题] *A黄酮B花青素(正确答案)C二氢黄酮D查耳酮3、与水不分层的溶剂是（）[单选题] *A正丁醇B石油醚C三氯甲烷D丙酮(正确答案)4、在简单萃取法中，一般萃取几次即可（）[单选题] *A3～4次(正确答案)B1～2次C4～5次D3～7次5、能溶于水的生物碱是（）[单选题] *A莨菪碱B小檗碱(正确答案)C长春新碱D长春碱6、连续回流提取法与回流提取法比较，其优越性是（）[单选题] * A节省时间且效率高B节省溶剂且效率高(正确答案)C受热时间短D提取量较大7、属于挥发油特殊提取方法的是（）[单选题] *A酸提碱沉B水蒸气蒸馏(正确答案)C煎煮法D浸渍法8、E何首乌生物碱沉淀反应的条件是（）[单选题] *A酸性水溶液(正确答案)B碱性水溶液C中性水溶液D盐水溶液9、关于黄酮类化合物，以下说法正确的是（）[单选题] * A多为液态或呈挥发性B多为无色C因分子内多具有酚羟基，多呈酸性(正确答案)D易溶于水10、从香豆素类的结构看，香豆素是一种（）[单选题] * A内酯(正确答案)B羧酸C酰胺D糖11、二氢黄酮类专属性的颜色反应是（）[单选题] *A盐酸-镁粉反应B四氢硼钠反应(正确答案)C硼酸显色反应D锆盐-枸橼酸反应12、具有升华性的生物碱是（）[单选题] *A烟碱B咖啡因(正确答案)C槟榔碱D苦参碱13、下列化合物中具有强烈天蓝色荧光的是（）[单选题] *A七叶内脂(正确答案)B大黄素C麻黄碱D大豆皂苷14、以下黄酮类化合物中，以离子状态存在的是（）[单选题] *A黄酮B花色素(正确答案)C二氢黄酮D查耳酮15、中药补骨脂中的补骨脂内脂具有（）[单选题] *A抗菌作用B光敏作用(正确答案)C解痉利胆作用D抗维生素样作用16、关于前胡，说法正确的有（多选）（）*A是伞形科前胡属植物(正确答案)B药理药效作用主要有祛痰、镇咳、平喘、抗炎、解痉、镇静等(正确答案) C可与皂荚、藜芦等药物一起放在药中煎煮D不溶乙醚等有机溶剂17、香豆素母核为（）[单选题] *A苯骈-A-吡喃酮(正确答案)B对羟基桂皮酸C反式邻羟基桂皮酸D顺式邻羟基桂皮酸18、在溶剂提取法中，更换新鲜溶剂可以创造新的（），从而使有效成分能够继续被提取出来。

机械设计基础（第3版）复习题参考答案第2章平面机构运动简图及自由度2-1 答：两构件之间直接接触并能保证一定形式的相对运动的连接称为运动副。

平面高副是点或线相接触，其接触部分的压强较高，易磨损。

平面低副是面接触，受载时压强较低，磨损较轻，也便于润滑。

2-2 答：机构具有确定相对运动的条件是：机构中的原动件数等于机构的自由度数。

2-3 答：计算机构的自由度时要处理好复合铰链、局部自由度、虚约束。

2-4 答：1. 虚约束是指机构中与其它约束重复而对机构运动不起新的限制作用的约束。

2. 局部自由度是指机构中某些构件的局部运动不影响其它构件的运动，对整个机构的自由度不产生影响，这种局部运动的自由度称为局部自由度。

3. 说虚约束是不存在的约束，局部自由度是不存在的自由度是不正确的，它们都是实实在在存在的。

2-5 答：机构中常出现虚约束，是因为能够改善机构中零件的受力，运动等状况。

为使虚约束不成为有害约束，必须要保证一定的几何条件，如同轴、平行、轨迹重合、对称等。

在制造和安装过程中，要保证构件具有足够的制造和安装精度。

2-6 答：1.在分析和研究机构的运动件性时，机构运动简图是必不可少的；2. 绘制机构运动简图时，应用规定的线条和符号表示构件和运动副，按比例绘图。

具体可按教材P14步骤（1）~（4）进行。

2-7 解：运动简图如下：2-8 答：1. F=3n－2P L－P H=3×3－2×4－0=1。

该机构的自由度数为1。

2.机构的运动简图如下：2-9答：（a）1.图（a）运动简图如下图；2.F=3n－2P L－P H=3×3－2×4－0=1，该机构的自由度数为1CB4（b）1.图（b）运动简图如下图；2. F=3n－2P L－P H =3×3－2×4－0=1。

该机构的自由度数为1。

2-10 答：（a）n=9 P L=13 P H=0F=3n－2P L－P H=3×9－2×13－0=1该机构需要一个原动件。

机械设计基础课后习题答案第三版课后答案(1-18章全) 完整版机械设计基础课后习题答案第三版高等教育出版社目录第1章机械设计概述1第2章摩擦、磨损及润滑概述 3第3章平面机构的结构分析12第4章平面连杆机构16第5章凸轮机构 36第6章间歇运动机构46第7章螺纹连接与螺旋传动48第8章带传动60第9章链传动73第10章齿轮传动80第11章蜗杆传动112第12章齿轮系124第13章机械传动设计131第14章轴和轴毂连接133第15章轴承138第16章其他常用零、部件152第17章机械的平衡与调速156第18章机械设计CAD简介163机械设计概述机械设计过程通常分为哪几个阶段?各阶段的主要内容是什么?答:机械设计过程通常可分为以下几个阶段:1.产品规划主要工作是提出设计任务和明确设计要求。

2.方案设计在满足设计任务书中设计具体要求的前提下,由设计人员构思出多种可行方案并进行分析比较,从中优选出一种功能满足要求、工作性能可靠、结构设计可靠、结构设计可行、成本低廉的方案。

3.技术设计完成总体设计、部件设计、零件设计等。

4.制造及试验制造出样机、试用、修改、鉴定。

常见的失效形式有哪几种?答:断裂,过量变形,表面失效,破坏正常工作条件引起的失效等几种。

什么叫工作能力?计算准则是如何得出的?答:工作能力为指零件在一定的工作条件下抵抗可能出现的失效的能力。

对于载荷而言称为承载能力。

根据不同的失效原因建立起来的工作能力判定条件。

标准化的重要意义是什么?答:标准化的重要意义可使零件、部件的种类减少,简化生产管理过程,降低成本,保证产品的质量,缩短生产周期。

第2章摩擦、磨损及润滑概述按摩擦副表面间的润滑状态,摩擦可分为哪几类?各有何特点?答:摩擦副可分为四类:干摩擦、液体摩擦、边界摩擦和混合摩擦。

干摩擦的特点是两物体间无任何润滑剂和保护膜,摩擦系数及摩擦阻力最大,磨损最严重,在接触区内出现了粘着和梨刨现象。

液体摩擦的特点是两摩擦表面不直接接触,被液体油膜完全隔开,摩擦系数极小,摩擦是在液体的分子间进行的,称为液体润滑。

机械制造技术基础第三版答案【篇一：机械制造技术基础第三章课后习题答案】ss=txt>3-1 表面发生线的形成方法有哪几种？答：（p69-70）表面发生线的形成方法有轨迹法、成形法、相切法、展成法。

具体参见第二版教材p69图3-2。

3-2 试以外圆磨床为例分析机床的哪些运动是主运动，哪些运动是进给运动？答：如图3-20（p87），外圆磨削砂轮旋转nc是主运动，工件旋转nw、砂轮的横向移动fr、工作台往复运动fa均为进给运动。

3-3 机床有哪些基本组成部分？试分析其主要功用。

答：（p70-71）基本组成部分动力源、运动执行机构、传动机构、控制系统和伺服系统、支承系统。

动力源为机床运动提供动力；运动执行机构产生主运动和进给运动；传动机构建立从动力源到执行机构之间的联系；控制和伺服系统发出指令控制机床运动；支承系统为上述部分提供安装的基础和支承结构。

3-4 什么是外联系传动链？什么是内联系传动链？各有何特点？答：外联系传动链：机床动力源和运动执行机构之间的传动联系。

如铣床、钻床传动链；内联系传动链：执行件和执行件之间的传动联系。

如车螺纹、滚齿的传动链。

外联系传动链两端没有严格的传动关系，而内联系传动链两端有严格的传动关系或相对运动要求。

3-5 试分析提高车削生产率的途径和方法。

答：（p76）提高切削速度；采用强力切削，提高f、ap；采用多刀加工的方法。

3-6 车刀有哪几种？试简述各种车刀的结构特征及加工范围。

答：（p77）外圆车刀（左、右偏刀、弯头车刀、直头车刀等），内、外螺纹车刀，切断刀或切槽刀，内孔车刀（通孔、盲孔车刀、）端面车刀、成形车刀等。

顾名思义，外圆车刀主要是切削外圆表面；螺纹车刀用于切削各种螺纹；切断或切槽车刀用于切断或切槽；内孔车刀用于车削内孔；端面车刀切断面；成形车刀用于加工成形表面。

3-7 试述ca6140型卧式车床主传动链的传动路线。

答：（p82）ca6140型卧式车床主传动链的传动路线：3-8 ca6140型卧式车床中主轴在主轴箱中是如何支承的? 三爪自定心卡盘是怎样装到车床主轴上去的？答：（p83-84）3-9 ca6140型卧式车床是怎样通过双向多片摩擦离合器实现主轴正传、反转和制动的？答：如教材图3-17和3-18所示，操纵手柄向上，通过连杆、扇形齿块和齿条带动滑套8向右滑移，拨动摆杆10使拉杆向左，压紧左边正向旋转摩擦片，主轴实现正转；若操纵手柄向下，通过连杆、扇形齿块和齿条带动滑套8向左滑移，拨动摆杆10使拉杆向右，压紧右边反向旋转摩擦片，主轴反转。

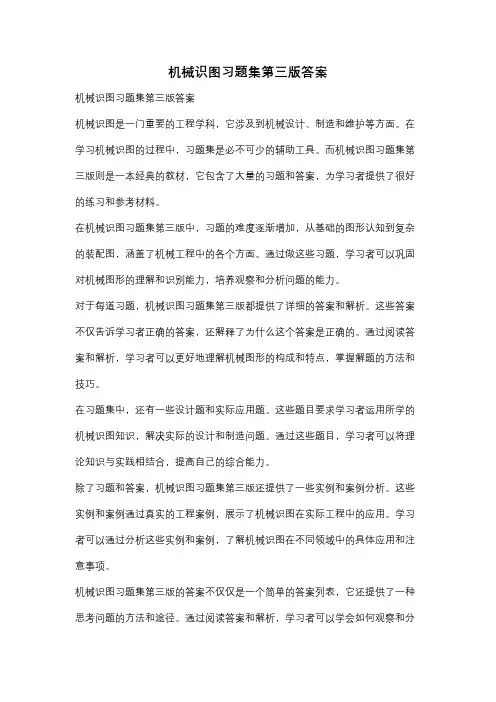

机械识图习题集第三版答案机械识图习题集第三版答案机械识图是一门重要的工程学科，它涉及到机械设计、制造和维护等方面。

在学习机械识图的过程中，习题集是必不可少的辅助工具。

而机械识图习题集第三版则是一本经典的教材，它包含了大量的习题和答案，为学习者提供了很好的练习和参考材料。

在机械识图习题集第三版中，习题的难度逐渐增加，从基础的图形认知到复杂的装配图，涵盖了机械工程中的各个方面。

通过做这些习题，学习者可以巩固对机械图形的理解和识别能力，培养观察和分析问题的能力。

对于每道习题，机械识图习题集第三版都提供了详细的答案和解析。

这些答案不仅告诉学习者正确的答案，还解释了为什么这个答案是正确的。

通过阅读答案和解析，学习者可以更好地理解机械图形的构成和特点，掌握解题的方法和技巧。

在习题集中，还有一些设计题和实际应用题。

这些题目要求学习者运用所学的机械识图知识，解决实际的设计和制造问题。

通过这些题目，学习者可以将理论知识与实践相结合，提高自己的综合能力。

除了习题和答案，机械识图习题集第三版还提供了一些实例和案例分析。

这些实例和案例通过真实的工程案例，展示了机械识图在实际工程中的应用。

学习者可以通过分析这些实例和案例，了解机械识图在不同领域中的具体应用和注意事项。

机械识图习题集第三版的答案不仅仅是一个简单的答案列表，它还提供了一种思考问题的方法和途径。

通过阅读答案和解析，学习者可以学会如何观察和分析机械图形，如何运用所学的知识解决实际问题。

这种思考问题的方法和途径对于学习者的学习和工作都具有重要的意义。

总之，机械识图习题集第三版是一本非常有价值的教材。

它提供了大量的习题和答案，帮助学习者巩固和提高机械识图的能力。

通过做习题、阅读答案和解析，学习者可以更好地理解机械图形的构成和特点，掌握解题的方法和技巧。

同时，习题集中的实例和案例也为学习者提供了实际工程中的应用参考。

机械识图习题集第三版的答案不仅仅是一个简单的答案列表，它还提供了一种思考问题的方法和途径，对于学习者的学习和工作都具有重要的意义。

机械工程测试技术基础习题解答第一章 信号的分类与描述1—1 求周期方波（见图1—4）的傅里叶级数(复指数函数形式）,划出｜c n ｜–ω和φn –ω图,并与表1—1对比。

解答:在一个周期的表达式为 。

积分区间取(—T/2，T/2)所以复指数函数形式的傅里叶级数为 ，.没有偶次谐波。

其频谱图如下图所示。

1-2 求正弦信号的绝对均值和均方根值。

解答：1-3 求指数函数的频谱。

解答:图1-4 周期方波信号波形图幅频图相频图周期方波复指数函数形式频谱图单边指数衰减信号频谱图1-4 求符号函数(见图1—25a ）和单位阶跃函数（见图1—25b ）的频谱。

a)符号函数的频谱t =0处可不予定义，或规定sgn(0）=0。

该信号不满足绝对可积条件，不能直接求解，但傅里叶变换存在。

可以借助于双边指数衰减信号与符号函数相乘，这样便满足傅里叶变换的条件。

先求此乘积信号x 1（t ）的频谱，然后取极限得出符号函数x (t )的频谱。

b ）阶跃函数频谱在跳变点t =0处函数值未定义，或规定u (0)=1/2。

阶跃信号不满足绝对可积条件，但却存在傅里叶变换。

由于不满足绝对可积条件，不能直接求其傅里叶变换，可采用如下方法求解。

解法1：利用符号函数结果表明，单位阶跃信号u （t )的频谱在f =0处存在一个冲激分量，这是因为u （t ）含有直流分量，在预料之中。

同时,由于u （t )不是纯直流信号,在t =0处有跳变，因此在频谱中还包含其它频率分量。

符号函数tx 1(t ) 01-1符号函数频谱图1-25 题1-4图a)符号函数b)阶跃函数解法2:利用冲激函数根据傅里叶变换的积分特性1—5 求被截断的余弦函数（见图1-26)的傅里叶变换.解：w （t )为矩形脉冲信号 所以根据频移特性和叠加性得：可见被截断余弦函数的频谱等于将矩形脉冲的频谱一分为二，各向左右移动f 0，同时谱线高度减小一半。

也说明，单一频率的简谐信号由于截断导致频谱变得无限宽。

《机械基础》习题及答案一、填空1、构件是机器的运动单元体；零件是机器的制造单元体；部件是机器的装配单元体。

2、平面运动副可分为低副和高副，低副又可分为转动副和移动副。

3、运动副是使两构件接触，同时又具有确定相对运动的一种联接。

平面运动副可分为低副和高副。

3、平面运动副的最大约束数为2 。

4、机构具有确定相对运动的条件是机构的自由度数目等于主动件数目。

5、平面机构中，两构件通过点、线接触而构成的运动副称为高副。

6、机构处于压力角α=90°时的位置，称机构的死点位置。

曲柄摇杆机构，当曲柄为原动件时，机构无死点位置，而当摇杆为原动件时，机构有死点位置。

7、铰链四杆机构的死点位置发生在从动件与连杆共线位置。

8、在曲柄摇杆机构中，当曲柄等速转动时，摇杆往复摆动的平均速度不同的运动特性称为：急回特性。

9、摆动导杆机构的极位夹角与导杆摆角的关系为相等。

10、凸轮机构是由机架、凸轮、从动件三个基本构件组成的。

11、为保证带传动的工作能力，一般规定小带轮的包角α≥120°。

12、链传动是由主动链轮、从动链轮、绕链轮上链条所组成。

13、链传动和带传动都属于挠性件传动。

14、齿轮啮合时，当主动齿轮的齿根_推动从动齿轮的齿顶，一对轮齿开始进入啮合，所以开始啮合点应为从动轮齿顶圆与啮合线的交点；当主动齿轮的齿顶推动从动齿轮的齿根，两轮齿即将脱离啮合，所以终止啮合点为主动轮齿顶圆与啮合线的交点。

15、渐开线标准直齿圆柱齿轮正确啮合的条件为模数和压力角分别相等。

16、_齿面磨损__和_因磨损导致的轮齿折断__是开式齿轮传动的主要失效形式。

17、渐开线齿形常用的加工方法有仿形法和范成法两类。

18、斜齿圆柱齿轮的重合度大于直齿圆柱齿轮的重合度，所以斜齿轮传动平稳，承载能力高，可用于高速重载的场合。

19、在蜗轮齿数不变的情况下，蜗杆的头数越少，则传动比就越大。

20、普通圆柱蜗杆和蜗轮传动的正确啮合条件是_ m a1=m t2、αa1=αt2、λ=β_。

《机械基础》习题及答案一、填空1、构件是机器的运动单元体；零件是机器的制造单元体；部件是机器的装配单元体。

2、平面运动副可分为低副和高副，低副又可分为转动副和移动副。

3、运动副是使两构件接触，同时又具有确定相对运动的一种联接。

平面运动副可分为低副和高副。

3、平面运动副的最大约束数为2 。

4、机构具有确定相对运动的条件是机构的自由度数目等于主动件数目。

5、平面机构中，两构件通过点、线接触而构成的运动副称为高副。

6、机构处于压力角α=90°时的位置，称机构的死点位置。

曲柄摇杆机构，当曲柄为原动件时，机构无死点位置，而当摇杆为原动件时，机构有死点位置。

7、铰链四杆机构的死点位置发生在从动件与连杆共线位置。

8、在曲柄摇杆机构中，当曲柄等速转动时，摇杆往复摆动的平均速度不同的运动特性称为：急回特性。

9、摆动导杆机构的极位夹角与导杆摆角的关系为相等。

10、凸轮机构是由机架、凸轮、从动件三个基本构件组成的。

11、为保证带传动的工作能力，一般规定小带轮的包角α≥120°。

12、链传动是由主动链轮、从动链轮、绕链轮上链条所组成。

13、链传动和带传动都属于挠性件传动。

14、齿轮啮合时，当主动齿轮的齿根_推动从动齿轮的齿顶，一对轮齿开始进入啮合，所以开始啮合点应为从动轮齿顶圆与啮合线的交点；当主动齿轮的齿顶推动从动齿轮的齿根，两轮齿即将脱离啮合，所以终止啮合点为主动轮齿顶圆与啮合线的交点。

15、渐开线标准直齿圆柱齿轮正确啮合的条件为模数和压力角分别相等。

16、_齿面磨损__和_因磨损导致的轮齿折断__是开式齿轮传动的主要失效形式。

17、渐开线齿形常用的加工方法有仿形法和范成法两类。

18、斜齿圆柱齿轮的重合度大于直齿圆柱齿轮的重合度，所以斜齿轮传动平稳，承载能力高，可用于高速重载的场合。

19、在蜗轮齿数不变的情况下，蜗杆的头数越少，则传动比就越大。

20、普通圆柱蜗杆和蜗轮传动的正确啮合条件是_ m a1=m t2、αa1=αt2、λ=β_。
