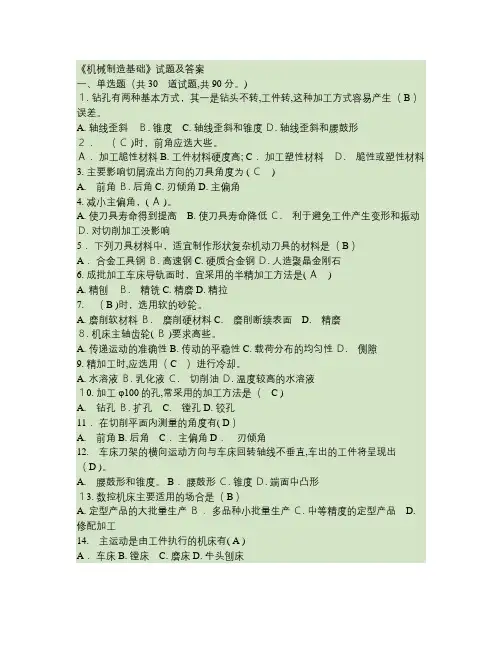

《机械制造基础》试题及答案一、单选题（共 30道试题,共 90 分。
)１. 钻孔有两种基本方式，其一是钻头不转,工件转,这种加工方式容易产生（ B ）误差。
A. 轴线歪斜Ｂ. 锥度 C. 轴线歪斜和锥度Ｄ. 轴线歪斜和腰鼓形２．（Ｃ )时，前角应选大些。
Ａ．加工脆性材料 B. 工件材料硬度高; C．加工塑性材料Ｄ.脆性或塑性材料3. 主要影响切屑流出方向的刀具角度为 ( Ｃ)A.前角Ｂ. 后角 C. 刃倾角 D. 主偏角4. 减小主偏角，( Ａ )。
A. 使刀具寿命得到提高B. 使刀具寿命降低Ｃ.利于避免工件产生变形和振动Ｄ. 对切削加工没影响5．下列刀具材料中，适宜制作形状复杂机动刀具的材料是（ B ）A．合金工具钢Ｂ. 高速钢 C. 硬质合金钢Ｄ. 人造聚晶金刚石6. 成批加工车床导轨面时，宜采用的半精加工方法是( Ａ)A. 精刨Ｂ.精铣 C. 精磨 D. 精拉7.（ B )时，选用软的砂轮。
A. 磨削软材料Ｂ.磨削硬材料 C.磨削断续表面 D.精磨８. 机床主轴齿轮( Ｂ )要求高些。
A. 传递运动的准确性B. 传动的平稳性C. 载荷分布的均匀性Ｄ.侧隙9. 精加工时,应选用（ C）进行冷却。
A. 水溶液Ｂ. 乳化液Ｃ.切削油Ｄ. 温度较高的水溶液１0. 加工φ100的孔,常采用的加工方法是（ C )A.钻孔Ｂ. 扩孔 C.镗孔 D. 铰孔11．在切削平面内测量的角度有( D ）A.前角B. 后角C．主偏角 D．刃倾角12.车床刀架的横向运动方向与车床回转轴线不垂直,车出的工件将呈现出（ D )。
A.腰鼓形和锥度。
B．腰鼓形Ｃ. 锥度Ｄ. 端面中凸形１3. 数控机床主要适用的场合是（ B ）A. 定型产品的大批量生产Ｂ．多品种小批量生产Ｃ. 中等精度的定型产品 D. 修配加工14.主运动是由工件执行的机床有( A )A．车床 B. 镗床 C. 磨床 D. 牛头刨床15．积屑瘤很不稳定,时生时灭,在(）产生积屑瘤有一定好处,在（）时必须避免积屑的产生。

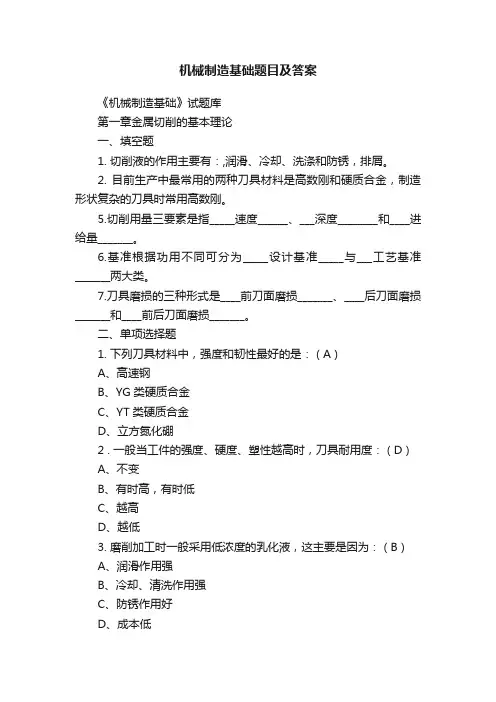

机械制造基础题目及答案《机械制造基础》试题库第一章金属切削的基本理论一、填空题1. 切削液的作用主要有：,润滑、冷却、洗涤和防锈，排屑。
2. 目前生产中最常用的两种刀具材料是高数刚和硬质合金，制造形状复杂的刀具时常用高数刚。
5.切削用量三要素是指_____速度______、___深度________和____进给量_______。
6.基准根据功用不同可分为_____设计基准_____与___工艺基准_______两大类。
7.刀具磨损的三种形式是____前刀面磨损_______、____后刀面磨损_______和____前后刀面磨损_______。
二、单项选择题1. 下列刀具材料中，强度和韧性最好的是： ( A )A、高速钢B、YG类硬质合金C、YT类硬质合金D、立方氮化硼2 . 一般当工件的强度、硬度、塑性越高时，刀具耐用度： ( D )A、不变B、有时高，有时低C、越高D、越低3. 磨削加工时一般采用低浓度的乳化液，这主要是因为： ( B )A、润滑作用强B、冷却、清洗作用强C、防锈作用好D、成本低4. 影响刀头强度和切屑流出方向的刀具角度是： ( D )A、主偏角B、前角C、副偏角D、刃倾角5. 淬火处理一般安排在： ( B )A、毛坯制造之后B、粗加工后C、半精加工之后D、精加工之后6 .在刀具方面能使主切削刃的实际工作长度增大的因素是： ( C )A、减小前角B、增大后角C、减小主偏角D、减小副偏角7.选择金属材料的原则，首先应满足（ A ）A.零件使用性能要求B.零件工艺性能要求C.材料经济性D.加工成本10.切削塑性较好的金属材料，采用较大的前角、较高的切削速度、较小的进给量和吃刀深度时，容易形成（ D ）A.崩碎切屑B.单元切屑C.节状切屑D.带状切屑四、简答题1.退火与正火的异同点。
正火在空气中冷却，正火随炉冷却，正火强度与硬度比退火稍高，塑性和韧性较低，都是消除加工毛坯时应办的细化微粒，调整内部结构，切削性能的后续热处理2.什么叫调质处理？调质处理能达到什么目的？淬火后经高温回火，提高材料的综合力学性能3.简述切削用量的选择原则。
机械制造技术基础（试题1）班级学号成绩一、填空选择题（30分）1．刀具后角是指。
2．衡量切削变形的方法有两种，当切削速度提高时，切削变形（增加、减少）。
3．精车铸铁时应选用（YG3、YT10、YG8）；粗车钢时，应选用（YT5、YG6、YT30）。
4．当进给量增加时，切削力（增加、减少），切削温度（增加、减少）。
5．粗磨时，应选择（软、硬）砂轮，精磨时应选择（紧密、疏松）组织砂轮。
6．合理的刀具耐用度包括与两种。
7．转位车刀的切削性能比焊接车刀（好，差），粗加工孔时，应选择（拉刀、麻花钻）刀具。
8．机床型号由与按一定规律排列组成，其中符号C代表（车床、钻床）。
9．滚斜齿与滚直齿的区别在于多了一条（成运动、附加运动）传动链。
滚齿时，刀具与工件之间的相对运动称（成形运动、辅助运动）。
10．进行精加工时，应选择（水溶液，切削油），为改善切削加工性，对高碳钢材料应进行（退火，淬火）处理。
11．定位基准与工序基准不一致引起的定位误差称（基准不重合、基准位置）误差，工件以平面定位时，可以不考虑（基准不重合、基准位置）误差。
12．机床制造误差是属于（系统、随机）误差，一般工艺能力系数C p应不低于（二级、三级）。
13．在常用三种夹紧机构中，增力特性最好的是机构，动作最快的是机构。
14．一个浮动支承可以消除（0、1、2）个自由度，一个长的v型块可消除（3，4，5）个自由度。
15．工艺过程是指。
二、外圆车刀切削部分结构由哪些部分组成？绘图表示外圆车刀的六个基本角度。
（8分）三、简述切削变形的变化规律，积屑瘤对变形有什么影响？（8分）四、CA6140车床主传动系统如下所示，试列出正向转动时主传动路线与计算出最高转速与最低转速。
（8分）五、什么叫刚度？机床刚度曲线有什么特点？（8分）六、加工下述零件，以B面定位，加工表面A，保证尺寸10＋0.2mm，试画出尺寸链并求出工序尺寸L与公差。
（8分）八、试制定图示零件（单件小批生产）的工艺路线。

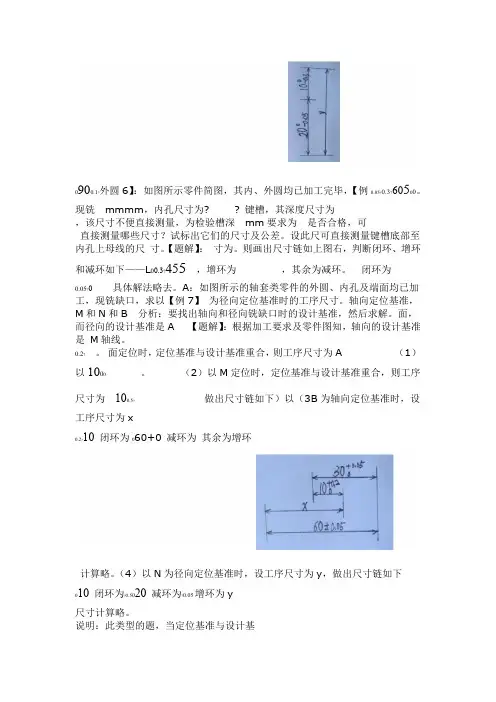

0900.1?外圆6】：如图所示零件简图，其内、外圆均已加工完毕，【例0.05?0.3?60500。
现铣mmmm，内孔尺寸为? ? 键槽，其深度尺寸为，该尺寸不便直接测量，为检验槽深mm要求为是否合格，可直接测量哪些尺寸？试标出它们的尺寸及公差。
设此尺可直接测量键槽底部至内孔上母线的尺寸。
【题解】：寸为。
则画出尺寸链如上图右，判断闭环、增环和减环如下——L00.3?455，增环为，其余为减环。
闭环为0.05?0具体解法略去。
A：如图所示的轴套类零件的外圆、内孔及端面均已加工，现铣缺口，求以【例7】为径向定位基准时的工序尺寸。
轴向定位基准，M和N和B 分析：要找出轴向和径向铣缺口时的设计基准，然后求解。
面，而径向的设计基准是A 【题解】：根据加工要求及零件图知，轴向的设计基准是M轴线。
0.2?。
面定位时，定位基准与设计基准重合，则工序尺寸为A （1）以1000。
（2）以M定位时，定位基准与设计基准重合，则工序尺寸为100.5?做出尺寸链如下）以（3B为轴向定位基准时，设工序尺寸为x0.2?10闭环为060+0 减环为其余为增环计算略。
（4）以N为径向定位基准时，设工序尺寸为y，做出尺寸链如下010闭环为?0.5020减环为?0.05增环为y尺寸计算略。
说明：此类型的题，当定位基准与设计基准不重合时，需用调整法加工，让设计基准与定位基准重合，确定工序尺寸。
而在画出的尺寸链图中，以设计基准到加工面间的那个尺寸就是闭环。
【例8】工件定位如图所示。
已知：工件外径为，内孔直径为，外径与内孔的同轴度为2e。
本工序加工键槽，要求保证尺寸A。
试分析计算（1）该定位方案引起工序尺寸A的最大变化量是多少？（2）采取什么定位方案可使工序尺寸A的变化量最小？【题解】：先计算定位误差Td TD?2e?jw= 由于?jb 和?jw无公共误差因素）（1?jb= ?22sin2?dw= ?jb+ ?jw∴，所0?jb为（2）若以D的上母线为定位基准，则定位基准与设计基准重合，此时以可采取此方法。
机械制造基础试题及答案一、单项选择题（每题2分，共20分）1. 机械加工中，通常所说的“三面”指的是（）。
A. 顶面、侧面、底面B. 上面、下面、侧面C. 前面、后面、侧面D. 左面、右面、上面答案：B2. 机械加工中，常用的加工精度等级有（）。
A. IT01、IT02、IT03B. IT1、IT2、IT3C. 1级、2级、3级D. 1、2、3答案：B3. 车床加工时，工件的旋转运动是由（）提供的。
A. 主轴B. 进给轴C. 刀架D. 尾座答案：A4. 铣削加工中，刀具的旋转运动是由（）提供的。
A. 主轴B. 进给轴C. 刀架D. 尾座5. 钻孔加工时，刀具的进给运动是由（）提供的。
A. 主轴B. 进给轴C. 刀架D. 尾座答案：B6. 磨削加工时，工件的旋转运动是由（）提供的。
A. 主轴B. 进给轴C. 刀架D. 尾座答案：A7. 在数控加工中，G代码用于（）。
A. 控制刀具运动B. 控制工件旋转C. 控制机床电源D. 控制冷却液答案：A8. 螺纹加工时，刀具的旋转运动是由（）提供的。
A. 主轴B. 进给轴C. 刀架D. 尾座答案：A9. 镗削加工时，刀具的旋转运动是由（）提供的。
B. 进给轴C. 刀架D. 尾座答案：A10. 铣削加工中，刀具的进给运动是由（）提供的。
A. 主轴B. 进给轴C. 刀架D. 尾座答案：B二、多项选择题（每题3分，共15分）1. 下列属于机械加工方法的有（）。
A. 车削B. 铸造C. 铣削D. 焊接答案：AC2. 机械加工中，常用的测量工具有（）。
A. 游标卡尺B. 千分尺C. 量规D. 电子秤答案：ABC3. 机械加工中，常用的材料有（）。
A. 钢材B. 塑料D. 木材答案：ACD4. 下列属于数控机床的有（）。
A. 数控车床B. 数控铣床C. 普通车床D. 数控加工中心答案：ABD5. 机械加工中，常用的刀具材料有（）。
A. 高速钢B. 碳钢C. 硬质合金D. 陶瓷答案：ACD三、判断题（每题2分，共10分）1. 机械加工中，工件的尺寸精度主要取决于刀具的精度。
《机械制造基础》试题及答案一、单项选择题（共30 道试题，共 90 分。
）1.钻孔有两种基本方式，其一是钻头不转，工件转，这类加工方式简单产生（ B ）偏差。
A. 轴线倾斜B. 锥度C. 轴线倾斜和锥度D. 轴线倾斜和腰鼓形2.（ C ）时，前角应选大些。
A. 加工脆性资料B. 工件资料硬度高；C. 加工塑性资料D. 脆性或塑性资料3.主要影响切屑流出方向的刀具角度为 ( C ) A.前角 B. 后角 C. 刃倾角 D. 主偏角4.减小主偏角，（ A ）。
A. 使刀具寿命获取提升B. 使刀具寿命降低C. 利于防止工件产生变形和振动D.对切削加工没影响5. 以下刀具资猜中，适合制作形状复杂灵活刀具的资料是（ B ）A. 合金工具钢B. 高速钢C. 硬质合金钢D. 人造聚晶金刚石6. 成批加工车床导轨面时，宜采纳的半精加工方法是（ A ）A. 精刨B. 精铣C. 精磨D. 精拉7.（ B ）时，采纳软的砂轮。
8.机床主轴齿轮（ B ）要求高些。
A. 传达运动的正确性B. 传动的安稳性C. 载荷散布的平均性D. 侧隙9.精加工时，应采纳（ C ）进行冷却。
10.加工φ 100的孔，常采纳的加工方法是（ C ）11.在切削平面内丈量的角度有（ D ）12.车床刀架的横向运动方向与车床展转轴线不垂直，车出的工件将体现出（D）。
A. 腰鼓形和锥度。
B. 腰鼓形C. 锥度D. 端面中凸形13.数控机床主要合用的场合是（ B ）A. 定型产品的大量量生产B. 多品种小批量生产C. 中等精度的定型产品D. 修配加工14.主运动是由工件履行的机床有（ A ）A. 车床B. 镗床C. 磨床D. 牛头刨床15.积屑瘤很不稳固，时生时灭，在（）产生积屑瘤有必定利处，在（）时一定防止积屑的产生。
( D )A. 精加工，粗加工B. 半精加工，粗加工C. 粗加工，半精加工D. 粗加工，精加工16.加工一个精度为 9 级的齿轮，应用（ A ）。

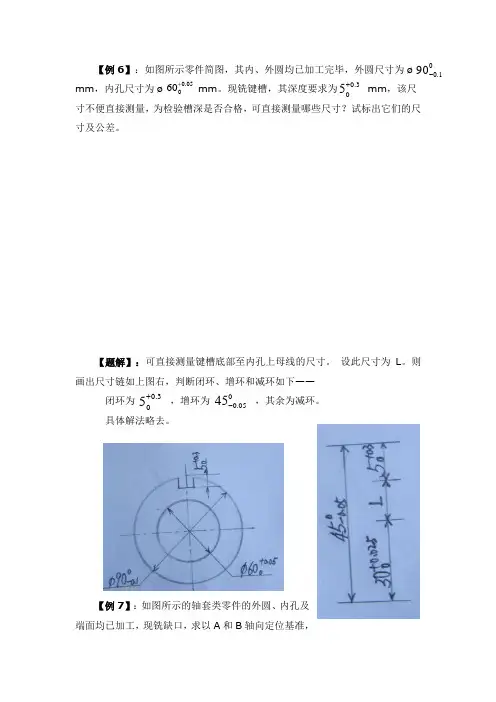

【例6】：如图所示零件简图，其内、外圆均已加工完毕，外圆尺寸为ø mm ，内孔尺寸为ø mm 。
现铣键槽，其深度要求为 mm ，该尺寸不便直接测量，为检验槽深是否合格，可直接测量哪些尺寸？试标出它们的尺寸及公差。
【题解】：可直接测量键槽底部至内孔上母线的尺寸。
设此尺寸为L 。
则画出尺寸链如上图右，判断闭环、增环和减环如下——闭环为 ，增环为 ，其余为减环。
具体解法略去。
【例7】：如图所示的轴套类零件的外圆、内孔及端面均已加工，现铣缺口，求以A 和B 轴向定位基准，0.190-0.05060+0.305+0.35+00.0545-M 和N 为径向定位基准时的工序尺寸。
分析：要找出轴向和径向铣缺口时的设计基准，然后求解。
【题解】：根据加工要求及零件图知，轴向的设计基准是A 面，而径向的设计基准是M 轴线。
（1）以A 面定位时，定位基准与设计基准重合，则工序尺寸为 。
（2）以M 定位时，定位基准与设计基准重合，则工序尺寸为 。
（3）以B 为轴向定位基准时，设工序尺寸为x 做出尺寸链如下闭环为减环为60+0其余为增环计算略。
（4）以N 为径向定位基准时，设工序尺寸为y ，做出尺寸链如下闭环为减环为 0.210+00.510-0.2010+00.510-00.0520-增环为y尺寸计算略。
说明：此类型的题，当定位基准与设计基准不重合时，需用调整法加工，让设计基准与定位基准重合，确定工序尺寸。
而在画出的尺寸链图中，以设计基准到加工面间的那个尺寸就是闭环。
【例8】工件定位如图所示。
已知：工件外径为 ，内孔直径为 ，外径与内孔的同轴度为2e 。
本工序加工键槽，要求保证尺寸A 。
试分析计算（1）该定位方案引起工序尺寸A 的最大变化量是多少？（2）采取什么定位方案可使工序尺寸A 的变化量最小？【题解】：先计算定位误差（1）∆jb= ∆jw= 由于∆jb 和∆jw 无公共误差因素∴ ∆dw= ∆jb+ ∆jw22TD e +2sin 2Td ∂（2）若以D 的上母线为定位基准，则定位基准与设计基准重合，此时∆jb 为0，所以可采取此方法。
机械制造基础习题库（附答案）一、单选题（共50题，每题1分，共50分）1、以车刀为例，刀具上切屑流过的表面称为（）。
A、前刀面B、后刀面C、副后面D、主后面正确答案：A2、ZG－300这种电源的类型属于()。
A、逆变焊机B、弧焊发电机C、硅整流焊机D、CO2保护焊机正确答案：C3、刀—屑摩擦面的温度包括两部分，即：在第I变形区内获得的（）温度和在第II点形区里刀—屑的摩擦温度。
A、剪切B、摩擦C、切削D、平均正确答案：A4、冲孔时，在坯料上冲下的部分是( )A、成品B、废料C、工件D、以上都不正确正确答案：D5、切削三要素中不包括（）A、切削用量B、切削深度C、切削速度D、进给量正确答案：A6、烘干后的碱性焊条应放在（）中，随用随取。
A、常温环境B、冰箱C、烘箱D、保温筒正确答案：D7、镦粗时，坯料端面、应平整并与轴线（）A、垂直B、平行C、可歪斜D、以上都不正确正确答案：A8、下列是模锻特点的是( )A、尺寸精度高B、效率低C、操作复杂D、成本低正确答案：A9、划分工序的主要依据是（）A、零件结构的复杂程度B、生产批量的大小C、生产计划的安排D、零件在加工过程中工作地是否变动正确答案：D10、铸件有（）缺陷，在承受气压、液压时会产生渗漏。
A、夹砂B、渣眼C、粘砂D、缩松正确答案：D11、圆锥工件的检测量具不包括（）A、涂色法B、万能角度尺C、外圆锥尺D、圆锥套规正确答案：A12、（）是人为的制造出一种新的原始误差去抵消工艺系统中某些关键性原始误差，或利用原有的一种原始误差去抵消另一种误差的做法。
A、误差转移法B、误差分组法C、直接减小原始误差法D、误差补偿法正确答案：D13、为防止坯料在镦粗时产生弯曲，坯料原始高度应小于其直径()A、3倍B、2.5倍C、2倍D、1倍正确答案：B14、某工人在车床上车削一轴类零件，连续完成车端面、外圆、倒角、切断的工件。
此工件为（）工序。
A、二道B、四道C、一道D、三道正确答案：C15、拉深是使用的模是 ()A、模板B、冲裁模C、胎模D、成型模正确答案：D16、车削加工中，大部分切削热（）。
机械制造技术基础习题一一、判断题1. 制造系统是一个将生产要素转变成离散型产品的输入输出系统。
2. 采用成组技术后，工装系数可以大大提高。
3. "大批量生产"（Mass Production）生产方式形成于19世纪。
4. 多品种、中小批量生产日渐成为制造业的主流生产方式。
5. "批量法则"当今已不适用。
6. 在产品设计中应用成组技术可以大大减小新设计的工作量。
7. 设计标准化是工艺标准化的前提。
8. CIMS是一种制造哲理。
9. 网络与数据库是CIMS功能模型中不可缺少的组成部分。
10. 实施并行工程必须具备由计算机、网络、数据库等组成的通讯基础设施。
11. 实现CIMS的技术方案中，开放系指选用标准化设备。
12. 虚拟企业是指已采用虚拟制造技术的企业。
二、分析题1. 制造业在国民经济中的地位和作用。
2. 新产品开发的重要性。
3. 制造过程与技术。
4. 有人讲"成组技术是现代制造技术的一个重要理论基础"，如何理解这句话？机械制造技术基础习题二一、判断题1. 电火花线切割采用细金属丝作电极。
（ ）2. 电解加工可以加工任何高硬度的金属材料和非金属材料。
（ ）3. 激光焊接可以用于金属和非金属之间的焊接。
（ ）4. 电子束加工可以在大气中进行。
（ ）5.采用超声复合加工可显著提高加工效率。
（ ） 二简答题1. 何谓加工中心？利用加工中心如何加工曲面？2. 简述电火花加工、电解加工、激光加工和超声波加工的表面成形原理和应用范围。
3. 已知一外圆车刀切削部分的主要几何角度为：ο150=γ、ο8'00==αα、ο75=r k 、ο15'=r k 、ο5-=s λ。
试绘出该刀具切削部分的工作图。
4. 刀具的工作角度和标注角度有什么区别？ 影响刀具工作角度的主要因素有哪些？试举例说明。
5. 何谓顺铣？何谓逆铣？画图说明。
6. 刀具的前角、后角、主偏角、副偏角、刃倾角各有何作用？如何选用合理的刀具切削角度？7.何谓基准？试分析下列零件的有关基准：（1）图1所示齿轮的设计基准和装配基准，滚切齿形时的定位基准和测量基准。
9000.1【例 6 】：如图所60示零0.05件简图，其内、外圆均已加 工完毕，外圆尺寸为 mm ，内孔尺寸为 mm 。
现铣键槽，其深度要求为mm ，该尺寸不 便直接测量，为检验槽深是否合格，可直接测量哪些尺 寸？试标出它们的尺寸及公差。
【题解】： 可直接测量键槽底部至内孔上母线的尺寸。
画出尺寸链如上图右，判断闭环、增环和减环如下 —— 闭环为 500.3 ，增环为 4500.05，其余为减环。
具体解法略去。
【例 7 】：如图所示的轴套类零件的外圆、 内孔及端面均已加工， 现铣缺口， 求以 A 和 B 轴向定位基准， M 和 N 为径向定位基准时的工序尺寸。
分析：要找出轴向和径向铣缺口时的设计基准，然后求解。
【题解】：根据加工要求及零件图知，轴向的设计基准是 A 面，而径向的设 计基准是 M 轴线。
（1）以 A 面定位时，定位基准与设计基准重合，则工序尺寸为 1000.2 。
（2）以 M 定位时，定位基准与设计基准重合，则工序尺寸为 1000.5 。
（3 ）以 B 为轴向定位基准时，设工序尺寸为 x 做出尺寸链如下 闭环为1000.2减环为 60+0 其余为增环 计算略。
（ 4）以 N 为径向定位基准时，设工序 尺寸为y ，做出尺寸链如下 闭环为 1000.5减环为 2000.05 增环为 y500.3设此尺寸为 L 。
则尺寸计算略说明：此类型的题，当定位基准与设计基准不重合时，需用调整法加工，让 设计基准与定位基准重合， 确定工序尺寸。
而在画出的尺寸链图中， 以设计基准 到加工面间的那个尺寸就是闭环。
【例 8 】工件定位如图所示。
已知：工件外径为，内孔直径为 ，外径与内孔的同轴度为 2e 。
本工序加工键槽， 要求保证尺寸 A 。
试分析计算（1 ） 该定位方案引起工序尺寸 A 的最大变化量是多少？（ 2）采取什么定位方案可使 工序尺寸 A 的变化量最小？ 【题解】： 先计算定位误差TD（1 ）jb=2e jw= 2dw= jb+ jw（2 ）若以 D 的上母线为定位基准，则定位基准与设计基准重合，此时 jb 为 0 ，所以可采取此方法。
说明：一般对于不满足加工精度的改进方法， 都首先考虑将定位基准与设计 基准重合。
【例 9 】：在圆柱工件上铣缺口的定位如图所示，试分析该定位方案能否满 足工序要求？若不能满足，提出改进方法。
【题解】：由图知径向设计基准为径向轴线，而定位基准为工件的轴线，则 ——0.12sin 45。
jb=0 jw= =0.07∴ dw=0+0.07=0.07 又∵ 0.07> 10.23∴ 该定位方案不满足定位要求改进方法 —— 可以增大 V 型块的顶角角度或者提高前加工工序的精度。
【例 10 】： 如图所示的套筒类工件以间隙配合心轴定位铣键槽时的简图。
图中给出了键槽深度的五种标注方法。
H 1 的工序基准为工件内孔轴心线； H 2的 工序基准为工件外圆下母线； H 3 的工序基准为工件外圆上母线； H 4 的工序基准112(T D T d )Td2sin2由于 jb 和 jw 无公共误差因素为工件内孔下母线； H 5 的工序基准为工件上母线。
此时，工件定位基准为内孔 轴心线，当心轴水平放置时， 求这几种情况下的定位误差。
已知心轴水平放置时， jw=分析：工件以圆柱孔定位的误差计算分析。
【题解】： 当心轴与内孔固定边接触 ——1（1）对工序尺寸 H 1，由于基准重合， jb 为零，所以 dw H1 =jw=12（2）对工序尺寸 H 2，jb= 1Td1，由于在影响基准位移误差和基准不重 合误差的因素中， 没有任何一个误差因2素对两者同时产生影响， 考虑到各误差因 素的独立变化，在计算定位误差是应将两者相加，即 dw H2 =jw+jb=重合误差的因素中， 也没有公共误差因素， 因此在计算定位误差时， 还应将两者 （ 4）对工序 H 4，jb= ，由于误差因素 TD 既影响基准位移误差又影响基准不重合误差， 在这种情况下应判定实际误差的作用方向。
因为基准不重 合误差和基准位移误差的变动引起工序尺寸在同方向变化， 故定位误差为两项误 2(T D T d ) 2T Ddw H4 =jw+jb= 5）对于工序尺寸 H 5，jb= 2T D ，内孔直径公差仍是影响基准位移误差和基准不重合误差的公共因素， 由于基准位移误差与基准不重合误差引起工序 尺寸做相反方向的变化，故定位误差为两项误差之差，即 dw H5 =jw-jb=【例 11 】： 在如图所示的环形零件上铣一缺口，其尺寸要求见零件图。
采 用三种不同的定位方案。
试分别计算它们的定位误差， 并判断能否满足加工要求。
分析：考察平面， V 型块和心轴的定位误差计算。
【题解】 ：缺口在水平方向上的设计基准为外圆左边母线， 垂直方向的设计 基准为外圆下母线。
（1 ）支承板定位 ——1 ）对 430.1，定位基准为外圆下母线，则△ dw= △ jw+ △ jb=0+0=02 ） 对 2000.1，定位基准为外圆左边母线，则△ dw= △ jw+ △ jb=0+0=0 （2 ）V 型块定位 ——1 ）对430，定位基准为内孔轴线，则，由于在影响基准位移误差和基准不相加，即 dw H3 =jw+jb=2(T D T d ) 2T d差之和，即0.10.2 0.2 1△ dw= △ jw- △jb= 。
> 0.12sin 45。
2 32 ）对2000.1，定位基准为内孔轴线，则0.2 1△ dw= △ jw+ △ jb=0+ 0.2=0.1> 0.123所以由上可知，当以此方式定位时，两个方向的精度都不能满足加工要求。
（3 ）心轴定位——1 ）心轴垂直放置任意边接触时，对4300.1和2000.1，定位基准为内孔轴线，则0.22△ dw= △ jw+ △ jb= （0.05+0.1+0.05 ）+1=0.3> 0.132）心轴水平放置单边接触时，两个方向定位基准都为内孔轴线，则对2000.1对430.10.2 1 ，△dw= △ jw+ △jb=0+ =0.1> 0.1，△dw= △jw+ △jb= (0.05 0.1)0.2222 =0.75> 10.13所以由上可知，要求。
当以此定位方式定位时，两个方向的精度都不能满足加工补充总结】：机制最难部分，定位误差计算1）△ dw= △jw+ △jb△jb 常涉及到同轴度问题，涉及同轴度时直接加上2）对于定位误差公式中的+ 或-的判断问题1 ）考虑△ jw 对工序尺寸的影响时：假设工件尺寸不变，只是单纯的位置变动。
2）考虑△ jb 对工序尺寸的影响时：假设工件位置不变，只是单纯的尺寸变化。
为了便于解题，要掌握几种典型表面定位时定位误差的分析方法，特别要熟记以下计算公式。
（3 ）工件以圆孔为定位基面时，工序尺寸要求通常有下图所示的几种情况，这里圆孔为定位基准，被加工面是宽度为b 的槽（若被加工面为孔，其分析和计算方法与加工槽相同），所选用的定位心轴或定位销直径为 d 0d1 Td1 。
1 ）当定位孔与心轴（或定位销）过盈配合，或采用自动定心心轴定位时△dwH1= △jw （O）+ △jb （O）=0△dw H2= △jb （B）= TD2△dw H3= △jb （A）= TD +2e2式中2e ——工件圆度与外圆的同轴度。
2）当定位孔与心轴（或定位销）指定边接触（心轴水平放置）时△dw H1= △jw （O）= （Td 1+TD ）/2△dw H2= △jw （O）-△jb （B）=Td 1/2△dw H3= △jw （O）+ △jb（A）= （Td 1+TD ）/2+Td/2 若计入工件外圆与圆孔的同轴度，则△dw H3= （Td 1+TD ）/2+Td/2+2e3 ）当定位孔与心轴（或定位销）任意边接触（如心轴垂直放置）时△dw H1= △jw （O）= （Td 1+TD ）+ △min式中△ min ——定位孔与心轴间最小配合间隙△dw H2= △jw （O）+0= （Td 1+TD ）+ △min这里加“ 0”表示基准不重合误差对工件的定位没有影响，因为这种情况下工件定位的极端位置只出现在工件内孔最大的时候，与定位基准和设计基准之间的尺寸变化无关。
△dw H3= △jw （O ）+ △jb （A ）=Td 1+TD+ △min +Td/2 当考虑工件圆孔和外圆同轴度时△dw H3 =Td 1+TD+ △min +Td/2+2e4）工件以外圆为定位基面时，通常用 V 型块作为定位元件实现对中定位。
下图所示为一轴类工件上铣槽的几种不同的工序要求，定位误差的计算方法如 下： 设计基准为轴线 O 时Td△dw H3= △jw （O ）=2sin2设计基准为上母线 B 1 时2△dw H2= △jw （O ）- △jb （C1）=25）判定夹具设计满足要求的依据是：△2sid nw 2<T/31） 2） 3） △dw H1= △jw （O ）+ △jb （B1）=工序基准为下母线 C 1 时Td Td 2sin 2 2Td Td。
