电磁屏蔽室方案

电磁屏蔽机房工程设计方案一、电磁屏蔽技术概述1. 电磁辐射概念电磁辐射是指由电磁场中的电磁波通过传播介质向外辐射的能量。

在通信设备、电子设备等电子技术产品中均会产生电磁辐射，如果不能有效地进行屏蔽，就会对附近的设备和人体产生危害。

2. 电磁屏蔽技术原理电磁屏蔽技术主要采用屏蔽材料或结构对电磁辐射进行阻隔或吸收，从而达到减小或消除电磁辐射的目的。

常见的电磁屏蔽材料有电磁屏蔽漆、电磁屏蔽垫、电磁屏蔽管等，它们能够起到隔离电磁辐射的作用。

3. 电磁屏蔽技术应用领域电磁屏蔽技术广泛应用于通信基站、机房、电子设备生产线等场所。

其中，机房作为网络设备集中放置、数据中心等重要场所，电磁屏蔽技术的应用尤为重要。

二、电磁屏蔽机房设计方案1. 机房环境分析在进行电磁屏蔽机房的设计前，首先要对机房环境进行充分分析。

主要包括机房所处的环境电磁辐射情况、机房内部设备的辐射特性等。

通过充分的环境分析，可以为后续的设计工作提供重要的依据。

2. 机房布局设计根据机房环境分析的结果，合理布局机房内的设备和线缆。

对于高辐射设备，要与其他设备保持一定的距离，避免相互干扰。

此外，还要提前规划好电缆的走向，尽量减小电磁辐射对周围环境的影响。

3. 电磁屏蔽材料选择在机房设计中，应根据实际情况选择适合的电磁屏蔽材料。

一般来说，对于机房内的设备和线缆，可以采用电磁屏蔽管进行包覆或采用电磁屏蔽漆进行喷涂，以达到隔离电磁辐射的效果。

4. 环境监测系统设计为了及时监测机房内的电磁辐射情况，可以设计环境监测系统。

通过监测系统，可以实时了解机房内的电磁辐射水平，及时采取相应的控制措施，确保机房内的电磁辐射水平在允许范围内。

5. 环境控制系统设计最后，针对机房内的环境控制系统进行设计。

通过控制系统，可以对机房内的温度、湿度等环境参数进行监测和调节，保证机房内部设备的正常运行。

三、电磁屏蔽机房设计实施流程1. 环境分析阶段在设计机房时，需要首先对场地环境进行调查和评估。

屏蔽机房建设方案一、机房布局与规划屏蔽机房的布局与规划应充分考虑功能需求、设备配置、空间利用率以及人员操作便利性。

首先，应确定机房的总面积，并根据实际需求划分出设备区、操作区、维修区等不同的功能区域。

其次，合理安排各区域的设备摆放，确保设备间距和通道宽度符合相关标准和操作要求。

最后，制定机房的出入管理制度，确保机房的安全性和稳定性。

二、电磁屏蔽设计电磁屏蔽是屏蔽机房建设的核心内容之一。

为确保机房内部设备免受外部电磁干扰的影响，应采取有效的屏蔽措施。

首先，应选择具有良好屏蔽性能的机房建筑材料和门窗。

其次，对于机房内部的电缆、线路等，应采用屏蔽线缆或设置屏蔽槽道进行防护。

此外，还可采用滤波器等设备对电源和信号线路进行滤波处理，进一步降低电磁干扰的影响。

三、接地与防雷系统接地系统是确保机房电气安全的重要措施之一。

应建立符合规范的接地网络，将机房内的所有金属设备、线缆、管道等可靠接地。

同时，防雷系统也是必不可少的，应安装避雷针、避雷带等防雷设施，确保机房在雷电天气下的安全稳定运行。

四、配电与照明系统配电系统是机房的重要组成部分，应满足机房设备的用电需求，并确保电源的可靠性和稳定性。

应选择高质量的配电设备，并设置备用电源，以应对突发停电等情况。

照明系统应满足机房的照明需求，选择适当的灯具和照明布局，确保机房内光线充足、均匀，同时避免产生眩光和阴影。

五、恒温恒湿环境控制机房内的设备对温度和湿度有严格的要求，因此应建立恒温恒湿环境控制系统。

通过安装空调、加湿器等设备，对机房内的温度和湿度进行精确控制，确保设备在适宜的环境条件下运行。

六、监控与报警系统为实时掌握机房的运行状态和及时处理异常情况，应建立监控与报警系统。

通过安装视频监控、温湿度传感器、烟雾报警器等设备，对机房内的环境参数、设备运行状态等进行实时监测。

同时，设置报警阈值和联动机制，当环境参数或设备状态出现异常时，及时触发报警并采取相应的处理措施。

七、防静电与防泄漏机房内设备运行时可能产生静电和电磁泄漏，对设备的安全性和稳定性构成威胁。

一、工程主要包括以下几部分1、屏蔽机房壳体及关键部位2、屏蔽机房内部装饰（包括综合布线、接地、防雷、门禁、消防报警灭火、数字视频监控、环境监控、空调新风）3、屏蔽机房内部供配电及照明4、工期安排、工程验收和售后服务二、机房设计建设要求总体要求：依据国家军用有关屏蔽机房建设标准并结合现场实地环境，屏蔽机房工程设计应遵循标准性、可靠性、先进性、实用性、可扩展原则，具有设计规范安全可靠、功能齐全、使用管理方便等特点，机房的配电、布线、安全监控、防静电、防电磁信息泄漏、防水、降噪、抗干扰、空气质量等符合国家相关规范标准。

系统设计方面要求整个屏蔽机房安全可靠，根据场地情况，尽可能扩大屏蔽机房的使用面积。

功能设计方面，体现出先进的管理思想，尖端的科技含量，并在系统维护上体现方便、简单的原则。

为保证设备或配件发生失效时立即更换，应考虑关键设备及配件上的一定冗余。

机房做为保密数据处理、传输中心，要达到长期不间断工作要求。

装修材料要采用高档环保新潮产品。

屏蔽机房主要技术指标：（1）满足国军标《密码机屏蔽机房的安装、使用和检测》（GJBz20219-94）、（GJB5792-2006）的C级（最高标准）要求。

（2）满足国家保密标准BMB3-1999《处理涉密信息的电磁屏蔽室技术要求和测试方式》的C级要求。

（3）场地设计达到《计算机场地技术条件》（GB2887-89）和《计算机场地安全条件》（GB9361-88）的要求。

（4）机房设计符合《电子计算机机房设计规范》（GB50222-93）的相关要求。

（5）机房防火达到《建筑内部装修设计防火规范》（GB50222-95）和《建筑设计防火规范》（GBJ45-87）要求。

（6）地板设计达到《计算机机房用活动地板技术条件》（GB6650-86）要求。

（7）配电设计符合《低压配电装置及线路设计规范》（GBJ54-83）规范。

（8）机房施工及验收符合《计算机机房施工及验收规范》（SJ/30003-94）相关标准要求。

电磁屏蔽室建设工程方案首先，选址是建设电磁屏蔽室的第一步。

选址应考虑周围环境的电磁干扰情况，尽量选择远离无线电设备和通信基站的地区。

此外，选址还应充分考虑安全、便利等因素，确保建设电磁屏蔽室的最佳条件。

其次，设计是建设电磁屏蔽室的核心环节。

设计应根据实际需求确定建筑面积、屏蔽材料类型和厚度、屏蔽门的位置和数量等。

电磁屏蔽室的设计还应符合相关标准和规范，确保其屏蔽效果符合要求。

设计时还需充分考虑电力供应、通风、排水等基础设施的布局，确保室内的舒适性和安全性。

施工是建设电磁屏蔽室的关键步骤。

首先，根据设计方案，进行地基处理，确保地基的稳定性和承载力。

然后，进行墙壁、地板和天花板的建设，采用电磁屏蔽材料进行外包覆。

屏蔽材料应采用高效的电磁屏蔽材料，如铅、铜等。

同时，施工过程中需要保证工艺的严谨性，以确保屏蔽效果的提高。

另外，还需要进行设备和设施的安装，如屏蔽门、电力和通风系统等。

施工过程中还需进行监理和质量检查，确保施工质量符合相关标准。

最后，建设电磁屏蔽室的验收是整个工程的最后一步。

验收的目的是检验电磁屏蔽室是否符合设计规范和要求。

验收过程包括室内的电磁场测试、电力和通风系统的功能测试等。

同时，还需进行屏蔽效果的验证，使用专业设备对电磁屏蔽室进行测试，确保其达到预期的屏蔽效果。

综上所述，建设电磁屏蔽室需要进行选址、设计、施工和验收等多个环节。

全面、细致地进行工程方案规划和实施，将能够确保电磁屏蔽室的屏蔽效果和使用安全性。

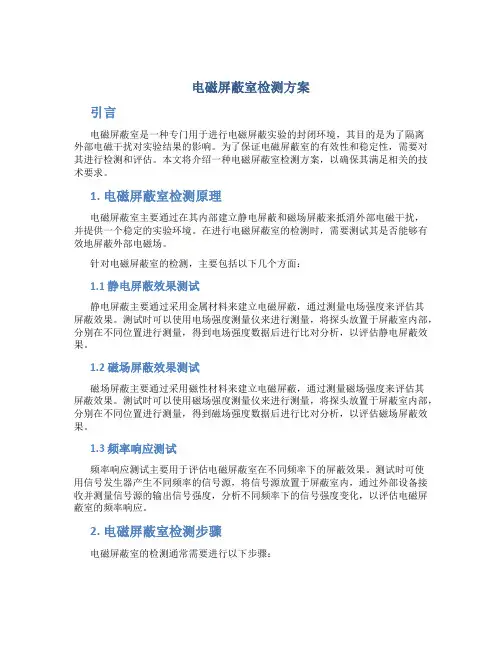

电磁屏蔽室检测方案引言电磁屏蔽室是一种专门用于进行电磁屏蔽实验的封闭环境，其目的是为了隔离外部电磁干扰对实验结果的影响。

为了保证电磁屏蔽室的有效性和稳定性，需要对其进行检测和评估。

本文将介绍一种电磁屏蔽室检测方案，以确保其满足相关的技术要求。

1. 电磁屏蔽室检测原理电磁屏蔽室主要通过在其内部建立静电屏蔽和磁场屏蔽来抵消外部电磁干扰，并提供一个稳定的实验环境。

在进行电磁屏蔽室的检测时，需要测试其是否能够有效地屏蔽外部电磁场。

针对电磁屏蔽室的检测，主要包括以下几个方面：1.1 静电屏蔽效果测试静电屏蔽主要通过采用金属材料来建立电磁屏蔽，通过测量电场强度来评估其屏蔽效果。

测试时可以使用电场强度测量仪来进行测量，将探头放置于屏蔽室内部，分别在不同位置进行测量，得到电场强度数据后进行比对分析，以评估静电屏蔽效果。

1.2 磁场屏蔽效果测试磁场屏蔽主要通过采用磁性材料来建立电磁屏蔽，通过测量磁场强度来评估其屏蔽效果。

测试时可以使用磁场强度测量仪来进行测量，将探头放置于屏蔽室内部，分别在不同位置进行测量，得到磁场强度数据后进行比对分析，以评估磁场屏蔽效果。

1.3 频率响应测试频率响应测试主要用于评估电磁屏蔽室在不同频率下的屏蔽效果。

测试时可使用信号发生器产生不同频率的信号源，将信号源放置于屏蔽室内，通过外部设备接收并测量信号源的输出信号强度，分析不同频率下的信号强度变化，以评估电磁屏蔽室的频率响应。

2. 电磁屏蔽室检测步骤电磁屏蔽室的检测通常需要进行以下步骤：2.1 静电屏蔽效果测试步骤1.在电磁屏蔽室内部选择不同位置，使用电场强度测量仪进行测量。

2.记录各个位置的电场强度数据。

3.对比各个位置的电场强度数据，评估静电屏蔽效果。

2.2 磁场屏蔽效果测试步骤1.在电磁屏蔽室内部选择不同位置，使用磁场强度测量仪进行测量。

2.记录各个位置的磁场强度数据。

3.对比各个位置的磁场强度数据，评估磁场屏蔽效果。

2.3 频率响应测试步骤1.使用信号发生器产生不同频率的信号源。

电磁屏蔽室工程设计方案一、项目背景及目标随着现代社会信息技术的快速发展，电磁干扰问题日益严重，电磁屏蔽技术在保护电子设备、信息安全等方面具有重要意义。

本方案旨在为某企业设计一个符合国家标准、具有高屏蔽效能的电磁屏蔽室，以确保设备正常运行和信息安全。

二、电磁屏蔽室设计原则1. 符合国家标准：依据国家军用有关屏蔽机房建设标准并结合现场实地环境，确保设计规范安全可靠。

2. 安全性：保证屏蔽室内部设备及人员的安全，防止外部电磁干扰。

3. 先进性：采用先进的电磁屏蔽技术，提高屏蔽效能。

4. 实用性：满足实际使用需求，便于管理维护。

5. 可扩展性：考虑未来可能的升级改造，预留足够的空间和接口。

三、电磁屏蔽室主要组成部分1. 屏蔽壳体及关键部位：采用符合国家标准的高性能电磁屏蔽材料，确保屏蔽效能。

2. 屏蔽室内部装饰：包括综合布线、接地、防雷、门禁、消防报警灭火、数字视频监控、环境监控、空调新风等。

3. 屏蔽室内部供配电及照明：确保供电稳定，照明充足。

4. 接地系统：降低电磁干扰，提高屏蔽效能。

四、电磁屏蔽室技术指标1. 屏蔽效能：满足国军标《密码机屏蔽机房的安装、使用和检测》（GJBz20219-94）、（GJB5792-2006）的C级（最高标准）要求。

2. 接地电阻：小于1欧姆。

3. 防雷等级：三级防雷措施。

五、工程实施及验收1. 施工过程中，严格按照设计图纸和标准进行施工，确保工程质量。

2. 施工完成后，组织相关人员进行验收，确保工程符合设计要求。

3. 提供完善的售后服务，确保设备长期稳定运行。

六、总结本设计方案充分考虑了电磁屏蔽室的实际需求和应用场景，确保屏蔽效能、安全性和实用性。

通过合理的施工组织和验收流程，确保工程质量。

本项目将为企业提供一个安全、稳定的电磁环境，保障电子设备和信息安全。

前言第一章工程概况3第一节项目内容3第二节适用标准3第二章屏蔽工程设计4第一节屏蔽体系工程4第二节屏蔽壳体设计42.2.1屏蔽壳体的材料和工艺42.2.2屏蔽门设计5第三节管线接入工程设计62.3.1电源线接入62.3.2辅助信号线接入72.3.3气、液媒质接入72.3.4光纤接入7第四节通风窗设计7第五章接地和防雷系统8第一节接地工程设计85.1.1信息设备系统的接地要求85.1.2信息设备机房接地的设计85.1.3屏蔽接地9第二节防雷系统设计105.2.1信息系统的防雷105.2.2电源端口防雷器件的配置11信息网络在线攻击电源线，信号线解析涉密信息系统的电磁泄漏是危害信息系统信息安全的重要因素之一。

80年代已可在数公里之外通过远程无线截获信息。

当代信息战已向海，陆，空，天,电磁五维发展。

因此，我们必须严格控制信息系统的电磁泄漏。

一1线截获十窃收■II电磁信息截获简圏对于涉密信息设备机房的设计，除了控制电磁泄漏之外，还必须保证信息系统的可靠运行。

当前国际上已把建筑，供电，空调，消防，安保，监控，布线等统称为IT系统的网络关键物理基础设施NCPI(NetworkCriticalPhysicalInfrastrueture)。

这是一种通过提高以上网络关键物理基础设施的可靠性，从而提高信息系统可靠性的可靠性保障措施设计的理念。

我们将以这两大技术要素对本工程进行设计。

攻击第一章I工程概况本工程证屏蔽机房的屏蔽效能符合BMB3—1999《处理涉密信息的电磁屏蔽室的技术要求和测试方法》标准C级的要求。

装修工程符合GB50174-2008《电子信息系统机房设计规范》所规定的A类标准。

第一节项目内容本工程含下列项目：屏蔽机房：面积为227m?。

系统包括：1.1、屏蔽体系工程；1.2、装饰工程；1.3、照明、动力供配电工程1.4、防雷、接地工程；1.5、空调及新风工程；1.6、安防监控系统工程；1.7、气体消防系统工程；1.8、环境监控系统工程；1.9、机柜及供电采集工程。

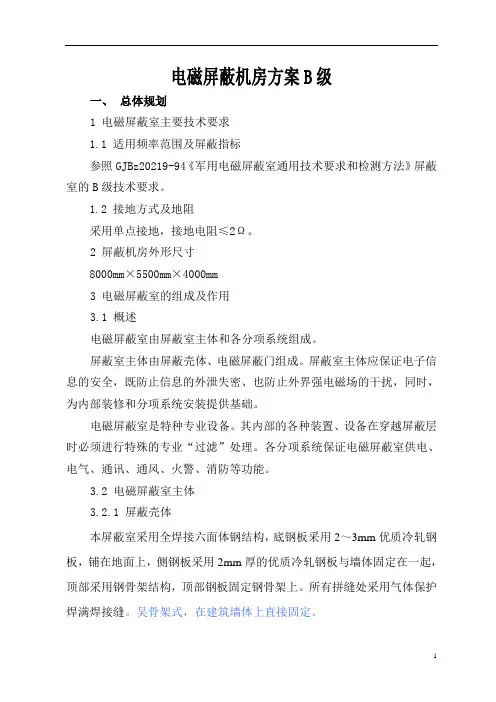

电磁屏蔽机房方案B级一、总体规划1 电磁屏蔽室主要技术要求1.1 适用频率范围及屏蔽指标参照GJBz20219-94《军用电磁屏蔽室通用技术要求和检测方法》屏蔽室的B级技术要求。

1.2 接地方式及地阻采用单点接地，接地电阻≤2Ω。

2 屏蔽机房外形尺寸8000mm×5500mm×4000mm3 电磁屏蔽室的组成及作用3.1 概述电磁屏蔽室由屏蔽室主体和各分项系统组成。

屏蔽室主体由屏蔽壳体、电磁屏蔽门组成。

屏蔽室主体应保证电子信息的安全，既防止信息的外泄失密、也防止外界强电磁场的干扰，同时，为内部装修和分项系统安装提供基础。

电磁屏蔽室是特种专业设备。

其内部的各种装置、设备在穿越屏蔽层时必须进行特殊的专业“过滤”处理。

各分项系统保证电磁屏蔽室供电、电气、通讯、通风、火警、消防等功能。

3.2 电磁屏蔽室主体3.2.1 屏蔽壳体本屏蔽室采用全焊接六面体钢结构，底钢板采用2～3mm优质冷轧钢板，铺在地面上，侧钢板采用2mm厚的优质冷轧钢板与墙体固定在一起，顶部采用钢骨架结构，顶部钢板固定钢骨架上。

所有拼缝处采用气体保护焊满焊接缝。

吴骨架式，在建筑墙体上直接固定。

所有钢结构件做严格的防锈处理，涂刷二道防锈漆。

3.2.2 电磁屏蔽门为便于工作人员和设备进出，在屏蔽室主体上安装1樘手动锁紧屏蔽门，其门口尺寸为800×1800mm（净开）。

屏蔽门采用双簧结构保证屏蔽性能的实现。

3.3 分项系统3.3.1 供电需要进入屏蔽室的电源采用220V，所有室内电源均需通过电源滤波器引入到室内的配电箱，再分供设备，照明、插座等用电。

电源滤波器安装在屏蔽室顶部。

另外配系统接地滤波器一台，供设备接地。

电源滤波器主要抑制沿电源线传导的电磁信息，具有抗饱和能力强的特点。

额定电流可达200A,插入损耗在14KHz-10G可达100dB。

3.3.2通风换气屏蔽室通风换气口采用蜂窝状通风截止波导窗。

波导窗采用真空钎焊工艺生产制造，具有良好的屏蔽性能和机械强度。

1. 引言屏蔽室是用来隔离外部电磁波干扰的实验室，其设计和建设对于保证实验结果的准确性和可靠性至关重要。

本文将探讨屏蔽室的建设方案，包括室内结构设计、材料选择、地面处理、电源和照明等方面的考虑。

2. 室内结构设计2.1 尺寸和布局屏蔽室的尺寸应根据实际需要进行设计，一般建议尽量大一些，以提供足够的空间进行实验操作。

室内布局要考虑到实验设备的摆放位置和人员的工作区域，合理规划各个区域的功能分区。

2.2 壁板结构屏蔽室的壁板应选用金属材料，如铝板或铜板，以提供良好的电磁波屏蔽效果。

壁板之间要做好连接，确保良好的接地和连续性。

2.3 门的设计屏蔽室的门要保证良好的电磁波屏蔽效果，一般采用金属门或复合材料门。

门与壁板之间要有良好的密封，防止电磁波泄漏。

3. 材料选择3.1 壁板材料如前所述，建议使用金属材料作为屏蔽室的壁板，常用的有铝板和铜板。

这些材料具有良好的电磁波屏蔽效果，同时也能提供结构强度和稳定性。

3.2 地板材料屏蔽室的地板要选择抗静电和耐磨损的材料，以满足实验操作的需求。

常见的选择包括防静电地板和橡胶地板。

3.3 门材料屏蔽室的门可以选择金属材料或复合材料，这些材料能提供良好的电磁波屏蔽效果。

同时，门的表面要进行耐腐蚀处理，以提高使用寿命。

4. 地面处理屏蔽室的地面处理是为了减少对外部电磁波的干扰和保证实验操作的安全性。

常见的处理方法包括地网和金属铺设。

5. 电源和照明5.1 电源屏蔽室的电源要进行过滤和稳定处理，以减少对实验设备的电磁干扰。

同时，应选择质量可靠的电源设备，确保稳定的供电。

5.2 照明屏蔽室的照明要注意选择电磁波辐射较小的照明设备，如LED灯。

照明设备的布置要合理，以保证实验操作的舒适性和工作效果。

6. 结论屏蔽室建设是为了保证实验结果的准确性和可靠性，需要综合考虑室内结构设计、材料选择、地面处理、电源和照明等方面的因素。

通过合理的设计和选材，可以达到减少外部干扰、提高实验效果的目的。

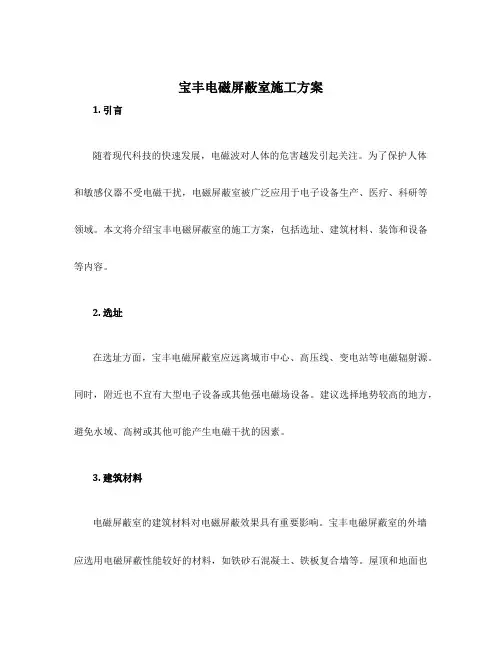

宝丰电磁屏蔽室施工方案1. 引言随着现代科技的快速发展，电磁波对人体的危害越发引起关注。

为了保护人体和敏感仪器不受电磁干扰，电磁屏蔽室被广泛应用于电子设备生产、医疗、科研等领域。

本文将介绍宝丰电磁屏蔽室的施工方案，包括选址、建筑材料、装饰和设备等内容。

2. 选址在选址方面，宝丰电磁屏蔽室应远离城市中心、高压线、变电站等电磁辐射源。

同时，附近也不宜有大型电子设备或其他强电磁场设备。

建议选择地势较高的地方，避免水域、高树或其他可能产生电磁干扰的因素。

3. 建筑材料电磁屏蔽室的建筑材料对电磁屏蔽效果具有重要影响。

宝丰电磁屏蔽室的外墙应选用电磁屏蔽性能较好的材料，如铁砂石混凝土、铁板复合墙等。

屋顶和地面也可以采用类似的材料。

此外，墙壁、天花板和地板的接缝处应进行特殊处理，确保无电磁泄露。

4. 结构设计在电磁屏蔽室的结构设计中，应尽量避免使用金属材料或使用少量金属，并且合理布置金属部件以降低电磁波的反射和干扰。

要注意避免出现任何空洞或断裂的结构，以防止电磁波的泄露。

另外，门、窗的设计也要注意电磁屏蔽效果。

5. 装饰宝丰电磁屏蔽室的装饰应选用电磁屏蔽性能良好的材料，如金属漆、铜网帘等。

墙壁、地板和天花板的装饰材料要保持均匀，并且要贴合紧密，以确保电磁波不会通过缝隙逸出。

6. 设备为了实现良好的电磁屏蔽效果，宝丰电磁屏蔽室还需要配备相应的设备。

主要设备包括以下几个方面：6.1. 电磁波测试仪器电磁波测试仪器用于评估电磁屏蔽室的屏蔽效果，可以对电磁波的衰减情况进行测试和监测。

6.2. 电磁屏蔽材料电磁屏蔽材料主要用于强化电磁屏蔽室的屏蔽效果，如铜网、铁板、铝箔等。

这些材料可以用于墙壁、天花板和地板的补强和修补。

6.3. 电磁屏蔽门窗电磁屏蔽门窗可以有效阻断电磁波的传播，是电磁屏蔽室的重要组成部分。

门窗材料应选用电磁屏蔽性能好的材料，并且具备良好的密封性能。

6.4. 接地系统电磁屏蔽室的接地系统对于降低电磁干扰起到重要作用。

电磁屏蔽机房接地系统总体设计方案1、工程概况接地系统是电磁屏蔽机房（屏蔽室）建设的非常重要的一个环节，接地系统好坏不仅直接关系到电磁屏蔽机房内部设备的运行安全，更关系到使用人员的生命财产安全。

本项目位于湖北省屏蔽机房建设接地项目，共计12个县局，每个县局各建设一套防雷接地系统。

接地系统采用独立接地，接地电阻小于1欧姆，屏蔽机房内电子设备采用三级防雷措施，并且每个点安装一级防雷器和二级防雷器各一套。

2、施工现场人员组织结构3、施工工艺流程3.1接地体安装：根据各县局具体情况进行地网选址定位→地网开挖，深度达到1米以上→敷设垂直接地体，垂直接地体要打入到深度位于2.5米处→敷设水平接地体→水平接地体和垂直接地体连接→对所有焊点进行防腐处理（刷防锈漆）→用扁钢引出至合适位置制作断接卡→用降阻剂均匀覆盖地网的水平接地体→对地网进行预检验合格后对地网进行回填并恢复→从断接卡处进行接地测量接地电阻＜1Ω。

3.2机房等电位排敷设从机房内部选择合适位置安装等电位铜排箱体。

3.3防雷引下线敷设支架安装→引下线调直→引下线固定→连接测试断接卡预留端子。

3.4防雷器的安装在机房内部选择合适位置进行防雷器的固定安装→防雷器和电源部分的连接以及和接地等电位连接安全控制措施及危险源分析4.1进行接地装置施工时，如位于较深的基槽内应注意高空坠物并做好护坡处理4.2进行电焊作业时，电焊机应符合相关规定并使用专用开关，必须持证上岗，电焊作业时应采取防护措施，避免弧光伤害。

4.3遇到雷雨天气，禁止在室外作业。

地线建设用料清单及参数地线建设遵循的标准、规范(1)《建筑物防雷设计规范》(2010版)GB50057-2010(2)《电子计算机机房设计规范》GB50174-93(3)《雷电电磁脉冲的防护》IEC 6I312(4)《低压配电设计规范》GB 50054-95(5)《电气装置安装工程接地装置施工及验收规范》GB 50169-92(6)《建筑物电子信息系统防雷技术规范》GB50343-2012----版权所有 (莫克屏蔽--电磁屏蔽机房建设方案专家)转载请注明出处。

一、电磁屏蔽室简介电磁屏蔽室是电磁兼容（EMC）领域的重要内容，电磁屏蔽室就是一个钢板房子，冷轧钢板是其主体屏蔽材料。

包括六面壳体、门、窗等一般房屋要素，只是要求严密的电磁密封性能，并对所有进出管线作相应屏蔽处理，进而阻断电磁辐射出入。

电磁屏蔽室有钢板拼装式、钢板焊接式、钢板直贴式及铜网式四大类。

拼装式为厚度1.5㎜钢板模块拼装而成，生产、安装工艺较简单，适用于小面积、屏蔽效能要求一般的工程。

可拆卸移建，但移建后屏蔽效能明显降低。

钢板焊接式屏蔽室采用2～3㎜冷轧钢板与龙骨框架焊接而成，屏蔽效能高，适应各种规格尺寸，是电磁屏蔽室的主要形式。

直贴式和铜网式用于屏蔽效能要求较低的简易工程。

二、电磁屏蔽室遵循的相关国家及行业标准规范（一）工程设计遵循的相关国家及行业标准规范：1、国标GB50174-93《电子计算机房设计规范》2、国标GB30003-93《电子计算机机房施工及验收规范》3、国标GBT16-87《建筑内部装修设计防火规范》4、国标《电磁屏蔽室工程施工及验收规范》5、国标GB6650-86《计算机机房活动地板技术要求》6、国标GBJ32-82《电气装置安全工程施工及验收规范》7、国标GBJ19-87《采暖通风与空气调节设计规范》8、YD/T754-95《通讯机房静电防护通则》9、GB8702-88《电磁辐射防护规则》10、GB-12190《高性能屏蔽室屏蔽效能的测量方法》11、《中华人民共和国计算机信息系统安全保护条例》（二）屏蔽室屏蔽效能：模拟干扰源置于室外时，屏蔽室由安放前后的电场强度，磁场强度或功率之比。

磁场14KHz — 450KHz ≥70dB 500KHz — 20MHz ≥90dB平面波50MHz ——1GHz ≥100dB微波1GHz——10GHz ≥100dB三、电磁屏蔽室的主要功能：（一）隔离外界电磁干扰，保证室内电子、电气设备正常工作。

特别是在电子元件、电器设备的计量、测试工作中，利用电磁屏蔽室（或暗室）模拟理想电磁环境，提高检测结果的准确度。

电磁屏蔽室建设工程施工方案电磁屏蔽室建设工程施工方案一、引言本旨在详细介绍电磁屏蔽室建设工程的施工方案，包括施工前的准备工作、施工过程中的具体步骤以及施工后的验收和维护事项。

通过本的指导，保证电磁屏蔽室的建设工程能够顺利进行，达到预期的效果。

二、施工前准备工作1.项目概述明确电磁屏蔽室建设的目标和要求，包括室内电磁屏蔽性能指标、使用功能等。

2.设计方案审核对电磁屏蔽室建设的设计方案进行审核，确保符合相关标准和要求。

3.施工准备a.确定施工团队和负责人，明确各成员的职责和工作。

b.制定施工计划，确定施工的时间节点和工期。

c.采购所需材料和设备，做好供应和储备工作。

d.确定施工现场的布置和安全措施。

三、施工过程1.基础施工a.对室内地面进行清理和平整，消除障碍物。

b.根据设计方案进行基础结构的施工，包括地面铺设、墙体搭建等。

2.电磁屏蔽层施工a.进行墙体和天花板的施工，保证电磁屏蔽材料的正确安装。

b.对电磁屏蔽层进行检测，确保达到预期的屏蔽效果。

c.对电磁屏蔽层进行表面处理，如喷涂防尘、防潮等涂层。

3.室内设备安装a.根据设计方案，按照正确的安装步骤，安装室内设备和配套设备。

b.保证设备的正确接地，并进行相应的电气连接和调试。

四、施工后验收与维护1.施工后验收a.对电磁屏蔽室进行全面的验收，包括外观质量、电磁屏蔽效果、安全性等方面。

b.对验收不合格的部分进行整改和修复，直至达到要求。

2.维护保养a.建立电磁屏蔽室的定期维护制度，包括日常巡视、设备保养等。

b.及时处理和修复电磁屏蔽室内出现的故障和问题。

c.定期进行电磁屏蔽效果检测，确保其正常运行和使用。

附件：1. 电磁屏蔽室建设设计方案2. 施工计划表3. 电磁屏蔽材料采购清单4. 设备安装和调试记录表法律名词及注释：1. 电磁屏蔽性能指标：指电磁屏蔽室需要达到的屏蔽效果和性能要求。

2. 基础施工：指电磁屏蔽室建设的地面和墙体基础结构的施工工作。

3. 定期维护制度：指针对电磁屏蔽室的日常巡视、设备保养等工作制定的规范和流程。

SR-500电磁屏蔽室1.概述电磁屏蔽室用于隔离室内和室外的电磁环境，既可防止外部电磁干扰进入室内，影响被试设备的测试，又可限制室内大功率高频设备的电磁泄漏，防止影响周围的人及设备的正常工作,是EMC测试的理想场地。

杭州远方仪器有限公司（远方光电全资子公司，股票代码：300306）为客户提供标准屏蔽室设计、建造、设备集成、安装、调试、技术服务等一系列完善服务。

竣工后的屏蔽室工作频率范围为10kHz～10GHz。

图1 远方电磁屏蔽室实景2.设计依据2.1 屏蔽室设计依据（1）GB/T12190-2006 《电磁屏蔽室屏蔽性能的测量方法》；（2）GB 9254-2008《信息技术设备的无线电骚扰限值和测量方法》；（3）接地平板及平坦性依据GB/T 6113执行；2.2 屏蔽室性能满足标准（1）EN 50147 《高性能屏蔽室屏蔽效能的测量方法》（2）GB/T 12190《电磁屏蔽室屏蔽效能的测量方法》（3）CISPR 11 （GB 4824）《工业、科学、医疗（ISM）射频设备电磁骚扰特性限值和测量方法》（4）CISPR 13 （GB 13837）《声音和电视接收机的射频干扰特性的测量方法和极限值》（5）CISPR 14 （GB 4343）《家用电气、电动工具和类似器具的电磁兼容要求》（6）CISPR 15 （GB 17743）《电气照明和类似设备的无线电骚扰特性的限值和测量方法》（7）CISPR 17 《无源无线电干扰滤波器和抑制元件抑制特性的测量方法》（8）CISRP 22 (GB 9254)《信息技术设备的无线电骚扰限值和测量方法》（9）CISPR 23 《工、科、医设备骚扰限值的确定》3.屏蔽室尺寸该屏蔽室具体尺寸如下表。

序号名称数量尺寸7.6m×5.8m×2.7m1 EMC屏蔽室一套（W*L*H）4.屏蔽室性能屏蔽室屏蔽体、滤波器、波导窗等组件安装完毕后，在10kHz～10GHz频率范围内，依据标准 GB/T 12190-2006 （EN50147-1）进行测试，屏蔽室的屏蔽效能达到下列指标：屏蔽效能SE(依据标准 GB/T 12190-2006 电磁屏蔽室屏蔽效能的测量方法EN50147-1)场源频率(MHz) 屏蔽效能(dB)磁场0.014 ≥ 70 磁场/电场0.1 ≥ 90磁场/电场 1 ≥ 100电场100 ≥ 100电场450 ≥ 100电场950 ≥ 100电场3000 ≥ 90电场10000 ≥ 905.屏蔽室系统配置屏蔽室系统配置如下，可根据用户需求协商进行更改。

电磁屏蔽室（屏蔽机房）测试方案文档编号：XSFE-csfa-001****信息科技有限公司2020.5.30目录1编制依据12主要技术标准13测试要求14测试工具25测试频率26现场测试位置27测试原理38测试过程38.1低频段测试38.1.1该频段测试测试方法38.1.2无屏蔽时场的模拟48.1.3特殊点的测量48.2谐振频段(20MHz--300MHz)的测试58.2.1测试方法58.2.2在20MHz--100MHz68.2.3参考电平的测量68.2.4发射天线与接收天线的位置68.2.5测试点的选择78.3高频段测量(300MHz--18GHz)78.3.1测试方法78.3.2频点的选择78.3.3无屏蔽情况下测量设备布置78.3.4电磁场检测设备88.3.5参考电平测量(300MHz--1GHz)88.3.6喇叭天线的参考电平测量(1GHz以上)88.3.7测试方法98.3.8测试点的选择9位于*****************************电磁屏蔽室已经施工完毕，现特设计此方案，主要用于该屏蔽室的测试，检测工程建设效果。

测试主要内容为无屏蔽情况下频谱分析仪的参数以及屏蔽室内频谱分析仪的参数。

通过对测试数据进行计算，再与设计方案要求的数据进行比对，来检测该屏蔽室屏蔽效果。

1编制依据GB50174-93《电子计算机机房设计规范》GB8702-88《电磁防辐射保护规则》GB12190-2006《高性能屏蔽室屏蔽效能的测量方法》2主要技术标准设计方案指标：磁场：14KHz三85dB电场：200KHzNn0db平面波：50MHz~1GHzN110dB微波：1GHz~10GHz三100dB符合规范：国家保密局BMB3---19993测试要求a.在正式侧量之前可对屏蔽室进行初测，找出性能差的门、接缝和安装不良的电源滤波器及通风孔，以便正式测量之前子以修补。

对于新建的屏蔽室，尤其有必要进行初测；b.在测试之前，应把金属设备或带金属的设备搬走，对有些设备无法移动需要做屏蔽处理；c.在测试中，所有的射频电缆、电源和其他平时要求进入屏蔽室的设施均应按正常位置放置；d.电磁环境应满足工业无线电干扰基本测量方法的要求，检测仪器本身应满足抗干扰要求；e.为了不致发生生理危害，应采取专门的预防措施；f.测量中，对各种导线、电缆的进出口、门、观察口及板与板之间的接缝应特别注意；g.有些测试方法要求在不同的位置、不同的极化条件下对某一结构要素作多次测量。

电磁屏蔽室建设工程设计方案建设方案目录一、简介 .........................................................................................33二、设计依据 .....................................................................................4三、电磁屏蔽室简介 ...............................................................................41、屏蔽原理： ....................................................................................52、屏蔽材料： ....................................................................................5四、结构形式：TPH1单层钢板焊接式电磁屏蔽室 .....................................................5①屏蔽壳体： .....................................................................................6②壳体结构 .......................................................................................6③壳体龙骨 .......................................................................................7五、屏蔽室机房尺寸 ...............................................................................71、铰链旋转刀插式电磁密封屏蔽门： .................................................................82、屏蔽门的结构特点...............................................................................9六、空调通风系统： ...............................................................................11七、供配电系统： .................................................................................11八、屏蔽内外弱电系统：............................................................................12九、屏蔽壳体接地系统：............................................................................14十、工程质量保证措施：............................................................................14十一、服务承诺： .................................................................................一、简介电子设备在正常工作时会产生一定强度的电磁波，该电磁波可能会对其它设备产生干扰或被专用设备所接收，造成影响。
