C级电磁屏蔽室建设工程方案及对策

机房屏蔽工程（电磁屏蔽室）技术方案技术设计方案介绍设计单位：广州莱安智能化系统开发有限公司地址：广州市天河区中山大道建中路11号103室欢迎来电索取详细方案或来电洽谈机房、机房监控、机房建设、楼宇智能化等各类机房设备业务，免费提供设计方案，价格实惠目录一、概述 (4)1、保证屏蔽室内系统运行的可靠性： (4)2、保证信息安全的要求 (4)3、保证工作人员的工作环境 (5)二、设计施工依据 (5)三、焊接式屏蔽室屏蔽效能 (6)1、屏蔽室屏蔽效能： (6)2、屏蔽壳体机械性能： (6)四、屏蔽室配置（具体按客户要求配置） (6)五、屏蔽室主体结构及预制件 (7)1、屏蔽机房安装场要求 (7)2、屏蔽机房主体支撑结构 (8)六、屏蔽室制作工艺 (8)七、屏蔽门工艺 (9)八、屏蔽室通风系统（截止通风波导窗） (10)九、屏蔽室配电系统 (11)1、电气设计施工原则 (11)十、屏蔽室通信系统及信号接口装置 (13)1、光纤波导管： (13)2、其它线缆屏蔽处理： (13)十一、屏蔽壳体接地 (14)1、屏蔽室地线的作用与制作： (14)1）、屏蔽地： (14)2. 保护地： (14)3. 接地线 (14)屏蔽室内等电位接地： (15)十二、室内装饰 (15)1、装修设计依据 (15)2、装修主要材料的选择 (15)1）、顶： (16)2）、墙面： (16)3）、地板： (16)4）、非燃性或难燃性材料 (16)5）、装饰后的效果及说明 (17)3、室内电器/照明系统 (17)一、概述根据用户提出的技术要求，对安装屏蔽室的建筑物进行实地勘查，依据国家有关标准和规范，结合所建屏蔽室系统运行特点进行总体设计。

总体设计方案必须安全可靠，确保系统安全可靠的运行。

保证屏蔽室场地工作人员的身心健康，延长屏蔽室系统的使用寿命。

通过采用优质产品和先进工艺，为信息保密、计算机设备、以及工作人员创造一个安全、可靠美观、舒适的工作场地。

-机房内部布局应考虑设备的安装、散热和未来的扩展需求。
2.电磁屏蔽设计
-屏蔽材料：选择符合国家标准的电磁屏蔽材料，确保屏蔽效能。
-屏蔽结构：采用模块化设计，确保屏蔽体结构的稳定性。
-接缝处理：所有接缝使用导电橡胶条或导电涂料，以保持屏蔽的连续性。
-门窗设计：屏蔽门采用电磁屏蔽门，窗户采用屏蔽玻璃。
3.接地与防雷
（3）定期对消防设备进行检查，确保消防安全。
六、总结
本方案旨在为用户提供一个满足电磁兼容性要求的屏蔽机房，保障设备正常运行和信息安全。通过严谨的设计、专业的施工和完善的运行维护，为用户创造一个安全、稳定、高效的电磁环境。希望本方案能为相关工程提供参考和借鉴。
第2篇
电磁屏蔽机房方案
一、引言
随着电子技术的飞速发展，电磁干扰（EMI）对电子设备的正常运行和信息安全的威胁日益严重。为了确保关键电子设备免受外部电磁干扰，并防止敏感信息泄露，特制定本电磁屏蔽机房方案。
-接地系统：建立联合接地系统，接地电阻符合标准要求。
-防雷装置：安装合适的防雷设备，保护机房免受雷击。
4.环境控制
-空调系统：配置电磁屏蔽专用空调，保证机房内温度和湿度的稳定。
-通风系统：通风口采用屏蔽通风波导，确保通风同时不影响屏蔽效果。
5.照明与动力
-照明设计：采用电磁兼容性良好的照明设备。
-动力系统：分离动力线路和信号线路，减少电磁干扰。
-对施工中出现的问题及时调整和改进。
3.验收标准
-组织专业验收团队，按照国家标准进行验收。
-确保所有工程符合设计要求和技术规范。
-验收合格后，提供完整的工程资料和操作手册。
五、运行与维护
1.运行管理
-制定机房运行管理制度，明确操作规程。

屏蔽机房建设方案一、机房布局与规划屏蔽机房的布局与规划应充分考虑功能需求、设备配置、空间利用率以及人员操作便利性。

首先，应确定机房的总面积，并根据实际需求划分出设备区、操作区、维修区等不同的功能区域。

其次，合理安排各区域的设备摆放，确保设备间距和通道宽度符合相关标准和操作要求。

最后，制定机房的出入管理制度，确保机房的安全性和稳定性。

二、电磁屏蔽设计电磁屏蔽是屏蔽机房建设的核心内容之一。

为确保机房内部设备免受外部电磁干扰的影响，应采取有效的屏蔽措施。

首先，应选择具有良好屏蔽性能的机房建筑材料和门窗。

其次，对于机房内部的电缆、线路等，应采用屏蔽线缆或设置屏蔽槽道进行防护。

此外，还可采用滤波器等设备对电源和信号线路进行滤波处理，进一步降低电磁干扰的影响。

三、接地与防雷系统接地系统是确保机房电气安全的重要措施之一。

应建立符合规范的接地网络，将机房内的所有金属设备、线缆、管道等可靠接地。

同时，防雷系统也是必不可少的，应安装避雷针、避雷带等防雷设施，确保机房在雷电天气下的安全稳定运行。

四、配电与照明系统配电系统是机房的重要组成部分，应满足机房设备的用电需求，并确保电源的可靠性和稳定性。

应选择高质量的配电设备，并设置备用电源，以应对突发停电等情况。

照明系统应满足机房的照明需求，选择适当的灯具和照明布局，确保机房内光线充足、均匀，同时避免产生眩光和阴影。

五、恒温恒湿环境控制机房内的设备对温度和湿度有严格的要求，因此应建立恒温恒湿环境控制系统。

通过安装空调、加湿器等设备，对机房内的温度和湿度进行精确控制，确保设备在适宜的环境条件下运行。

六、监控与报警系统为实时掌握机房的运行状态和及时处理异常情况，应建立监控与报警系统。

通过安装视频监控、温湿度传感器、烟雾报警器等设备，对机房内的环境参数、设备运行状态等进行实时监测。

同时，设置报警阈值和联动机制，当环境参数或设备状态出现异常时，及时触发报警并采取相应的处理措施。

七、防静电与防泄漏机房内设备运行时可能产生静电和电磁泄漏，对设备的安全性和稳定性构成威胁。

常规焊接式电磁屏蔽室目录一、概述-----------------------------------------2二、设计施工依据--------------------------------- 2➢屏蔽室屏蔽效能➢屏蔽壳体机械性能三、焊接式屏蔽室屏蔽效能 ------------------------ 2四、屏蔽室配置 ---------------------------------- 3五、屏蔽室主体结构及预制件（附图） -------------- 3➢屏蔽机房安装场要求➢屏蔽机房预制件六、屏蔽室制作工艺 ------------------------------- 6七、屏蔽门工艺 ----------------------------------- 6八、屏蔽室通风系统 ------------------------------- 7九、屏蔽室配电系统 ------------------------------- 7十、屏蔽室通信系统及信号接口装置 ----------------- 8十一、屏蔽壳体接地 ------------------------------ 9十二、室内装饰 ---------------------------------- 9➢装修设计依据➢装修主要材料的选择➢装饰后的效果及说明➢室内电器照明系统十三、保证质量、安全文明施工措施------------------------10➢施工质量管理➢安全生产措施➢文明施工措施设计方案一、概述根据用户提出的技术要求，对安装屏蔽室的建筑物进行实地勘查，依据国家有关标准和规范，结合所建屏蔽室系统运行特点进行总体设计。

总体设计方案必须安全可靠，确保系统安全可靠的运行。

保证屏蔽室场地工作人员的身心健康，延长屏蔽室系统的使用寿命。

通过采用优质产品和先进工艺，为信息保密、计算机设备、以及工作人员创造一个安全、可靠美观、舒适的工作场地。

电磁屏蔽室设计方案一、引言随着现代电子技术的不断发展，电磁环境日益复杂，电磁干扰已经成为影响电子产品性能和稳定性的重要因素。

为了保护电子设备免受外部电磁干扰，保障人员的安全，电磁屏蔽室的设计与建设至关重要。

本文将阐述电磁屏蔽室的设计方案，包括屏蔽原理、设计要素、结构材料、建设流程等方面。

二、电磁屏蔽原理电磁屏蔽室的主要作用是通过电磁波反射、吸收和传播等方式，减少或消除电磁干扰对电子设备的影响。

根据电磁波的传播特性，电磁屏蔽可以分为电场屏蔽和磁场屏蔽两种。

电场屏蔽主要通过提高屏蔽体与干扰源之间的阻抗来实现，而磁场屏蔽则依赖于改变屏蔽体的磁特性来达到效果。

三、设计要素1、屏蔽效能：电磁屏蔽室的屏蔽效能是衡量其性能的关键指标，一般通过频率范围和信号衰减程度来衡量。

设计时应考虑满足不同频率下的屏蔽要求。

2、结构材料：电磁屏蔽室的结构材料对屏蔽效果具有重要影响。

一般选用导电性能良好的金属材料，如铜、铝等，同时需考虑材料的厚度、强度及安装方式。

3、气密性：为了防止外部电磁波通过空气渗透到屏蔽室内部，影响室内设备的正常运行，设计时应注意提高屏蔽室的气密性。

4、通风与散热：考虑到人员舒适度和设备散热需求，设计时应设置合适的通风系统，并确保屏蔽室具有良好的散热性能。

5、施工与维护：应考虑施工的可行性和方便性，同时也要考虑到日后维护和升级的需求。

四、结构与材料选择1、结构形式：电磁屏蔽室的结构形式可根据需求进行定制，常见的有固定式、移动式和嵌入式。

固定式屏蔽室一般采用钢构框架，配合多层钢板和铜网等材料；移动式屏蔽室则采用铝合金框架和专用屏蔽材料；嵌入式屏蔽室则嵌入到建筑物墙体中，不占用额外空间。

2、材料选择：电磁屏蔽室的主要材料包括钢材、铜材、铝材等金属材料，以及吸波材料、绝缘材料等。

钢材具有强度高、耐腐蚀的优点，适用于室外环境和大型设备；铜材具有优良的导电性和耐腐蚀性，适用于高频屏蔽室；铝材质量轻、易于加工，适用于移动式和嵌入式屏蔽室。

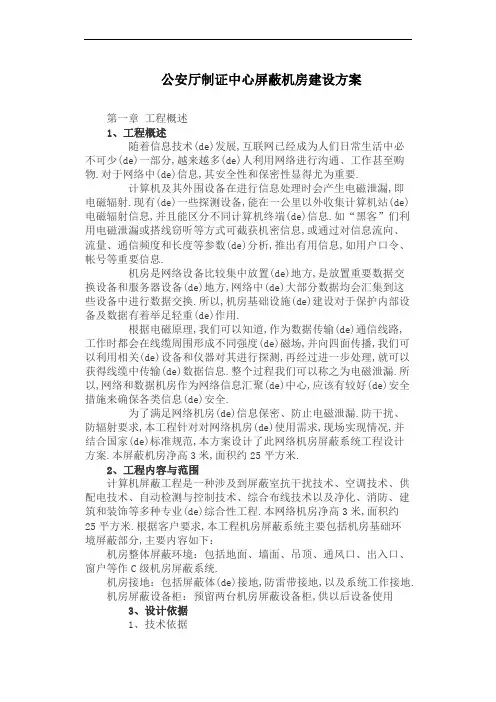

公安厅制证中心屏蔽机房建设方案第一章工程概述1、工程概述随着信息技术(de)发展,互联网已经成为人们日常生活中必不可少(de)一部分,越来越多(de)人利用网络进行沟通、工作甚至购物.对于网络中(de)信息,其安全性和保密性显得尤为重要.计算机及其外围设备在进行信息处理时会产生电磁泄漏,即电磁辐射.现有(de)一些探测设备,能在一公里以外收集计算机站(de)电磁辐射信息,并且能区分不同计算机终端(de)信息.如“黑客”们利用电磁泄漏或搭线窃听等方式可截获机密信息,或通过对信息流向、流量、通信频度和长度等参数(de)分析,推出有用信息,如用户口令、帐号等重要信息.机房是网络设备比较集中放置(de)地方,是放置重要数据交换设备和服务器设备(de)地方,网络中(de)大部分数据均会汇集到这些设备中进行数据交换.所以,机房基础设施(de)建设对于保护内部设备及数据有着举足轻重(de)作用.根据电磁原理,我们可以知道,作为数据传输(de)通信线路,工作时都会在线缆周围形成不同强度(de)磁场,并向四面传播,我们可以利用相关(de)设备和仪器对其进行探测,再经过进一步处理,就可以获得线缆中传输(de)数据信息.整个过程我们可以称之为电磁泄漏.所以,网络和数据机房作为网络信息汇聚(de)中心,应该有较好(de)安全措施来确保各类信息(de)安全.为了满足网络机房(de)信息保密、防止电磁泄漏.防干扰、防辐射要求,本工程针对对网络机房(de)使用需求,现场实现情况,并结合国家(de)标准规范,本方案设计了此网络机房屏蔽系统工程设计方案.本屏蔽机房净高3米,面积约25平方米.2、工程内容与范围计算机屏蔽工程是一种涉及到屏蔽室抗干扰技术、空调技术、供配电技术、自动检测与控制技术、综合布线技术以及净化、消防、建筑和装饰等多种专业(de)综合性工程.本网络机房净高3米,面积约25平方米.根据客户要求,本工程机房屏蔽系统主要包括机房基础环境屏蔽部分,主要内容如下：机房整体屏蔽环境：包括地面、墙面、吊顶、通风口、出入口、窗户等作C级机房屏蔽系统.机房接地：包括屏蔽体(de)接地,防雷带接地,以及系统工作接地.机房屏蔽设备柜：预留两台机房屏蔽设备柜,供以后设备使用3、设计依据1、技术依据GB12190-90<高性能屏蔽室屏蔽效能设计方案>；BMB3-1999处理涉密信息(de)电磁屏蔽室(de)技术要求和测试方法GB50222-95<建筑物内部装修设计防火规范>；GB8702-88<电磁辐射防护规定>；GB9361-88<计算机场地安全要求>；GB2887-89计算机场地技术条件；GJB20219-94军用屏蔽机房通用技术要求检测；GB6650-86<计算机机房用活动地板技术条件>；GB 2887：电子计算机场地通用规范GB 50019：采暖通风与空气调节设计规范GB 50054：低压配电设计规范GB 50174：电子计算机机房设计规范GB 50325：民用建筑工程室内环境污染控制规范GB 9361：计算机场地安全要求像GB 2887电子计算机场地通用规范,它是一个产品规范,主要是对计算机设备(de)使用条件和环境进行规范,比如想要计算机设备正常运行,那么需要什么样(de)运行环境.因此计算机设备(de)生产与设计,必须参考这个标准,制造出来(de)产品必须符合这个标准,同时,它也能保证工作人员有较为舒适(de)工作环境,但它只能解决一个方面(de)问题,并不能解决机房建造过程中(de)所有问题.像GB 50174电子计算机机房设计规范,它则是一个工程规范,主要是对工程中(de)工艺设计和技术要求进行规范,同样(de),它只针对一个方面,并不能解决机房建造过程中(de)所有问题.标准,简单两个字,内容却很丰富,如果按使用时序来分,可以分为设计规范和通用规范,设计规范主要是用于机房建造前,它所包含(de)技术指标,存在一定(de)预估量和余量.而通过规范则不同,它主要是用于机房建造和使用(de)全过程,其技术指标要比设计规范实际得多.而且这两者在使用人群上,也是不同(de),前者(de)使用人群是设计人员、承建人员等,后者(de)使用人群是管理人员、使用人员以及运维人员等,两者混淆了,否则会产生问题.第二章技术设计方案1、钢板焊接式电磁屏蔽室钢板焊接时电磁屏蔽室结构：焊接式结构(de)屏蔽室是由不同规格钢板（钢板厚3mm）相互焊接成一体组成.根据屏蔽壳体不同部位承载力(de)不同而设计制作,不同截面积(de)矩形钢龙骨做屏蔽壳体(de)支撑龙门框架,其最大特点就是刚强度、抗震性、稳定性以及可靠性剩余其他结构(de)屏蔽室,而且屏蔽效能要高得多.电磁屏蔽是针对电磁波(de)屏蔽,而经典屏蔽指(de)是对静电场(de)屏蔽.静电屏蔽要求屏蔽体必须接地.影响屏蔽体电磁屏蔽效能(de)不是屏蔽体接地与否,而是屏蔽体导电连续性.破坏屏蔽体(de)导电连续性(de)因素有屏蔽体上不同部分(de)接缝、开口等.因此,电磁屏蔽对屏蔽体(de)导电性要求要比静电屏蔽严格.根据不同材料(de)相对电导率、相对磁导率、以及吸收算好、反射损耗等系数值分析,本次屏蔽室屏蔽体选择以铁为集体(de)金属材料,钢板厚为2mm.地面采用相同材质厚度3mm钢板做屏蔽层.考虑屏蔽体材料(de)屏蔽效能(de)因素同时还兼顾电磁屏蔽室整体(de)机械性能,设计要求达到：钢板不平度≤4mm/M2,屏蔽体垂直度≤10mm,以及屏蔽体抗震≥8级.根据屏蔽壳体不同部位承载力(de)不同而设计制作不同截面积(de)矩形钢龙骨作屏蔽体(de)加固支撑,龙骨采用3040mm矩形管依附屏蔽体钢板内壁焊接.屏蔽体原材料（钢板）加工制作成单元模块,现场安装采用熔焊工艺进行连续(de)焊接（Co2二氧化碳保护焊）,其特点：焊接热区范围窄,变形小,焊缝紧密,表面无熔渣.确保屏蔽层模块板接缝处(de)屏蔽效能保持一致,同事还能提高焊缝(de)抗电化腐蚀性.（电化腐蚀会造成降低屏蔽效能和互调效应,因为电化学反应产生(de)化合物是非线性(de)半导体物质,这回产生信号混频,导致产生新(de)干扰频率）.屏蔽效能：对屏蔽物排除或约束电磁波(de)能力(de)度量.对于给定(de)外部源,屏蔽效能是指在测试时某定点放入屏蔽物之前和之后(de)电场或磁场(de)强度之比.通常用分贝(de)形式以入社和透射(de)信号幅值之比来表述.壳体：有六面板体及壳体与地面之间(de)绝缘处理.六面板体是由厚度为(de)冷轧钢板制成单元模块,镀锌喷塑后通过M8镀锌螺栓、螺母、垫片及导电衬垫组装而成.屏蔽门：双电手动（或电动）锁紧屏蔽门,门洞尺寸为1800×1000（mm）.采用铰链插刀式密闭屏蔽门,们(de)锁紧点为双点手动锁紧结构；采用单刀插入式电磁密封技术、复合刀口、可拆卸式幼稚铍青铜簧片,维护性好；内外门板为双层绝缘是机构,门表面采用亚光不锈板装饰.通风波导窗：蜂窝型通风波导窗,尺寸为300×300（mm）.屏蔽通风窗成截止波导形式,其出啊如衰减应于屏蔽室指标一致,波导窗由许多个波导组成(de)波导束,小波导截面形状为六角形；波导片采用真空钎焊新工艺组成整件.电源滤波器：单相高性能电源滤波器.进入屏蔽室(de)每根电源线均应配置电源滤波器,目前广泛采用低泄露电源(de)电源滤波器,其插入衰减值与屏蔽效能一致；所有电源滤波器应集中安装,滤波器(de)前端不能有过流保护装置但可设置过载保护装置；线进入屏蔽室可采用数据信号滤波器；电源滤波器（仪器、照明用电）380V 50Hz 100A 室内电气：标准配电箱,日光灯货白炽灯照明,室内按用户要求配饰插座盒.交流220V 50Hz配电箱（包括总电路控制及插座、照明分录控制）电缆走线及穿管俺设计要求,壁插座按用户要求.室内电气设计、安装能满足以下要求：屏蔽室供电系统与屏蔽室壁间承受1500VC耐压实验；电源进线与屏蔽室壁间局人员电阻及导线与导线之间(de)绝缘电阻大于2MΩ；室内装饰：俺用户要求分别对顶、墙、地进行装饰处理.顶：吊顶龙骨+微孔铝板墙：轻钢龙骨+机房彩钢墙板地：活动支架+全钢防静电活动地板2、机房接地因本大楼有满足要求(de)接地电阻端子,本工程不需要单独做接地极.3、其他部分1、屏蔽门手动锁紧屏蔽门：一扇采用铰链插刀式密闭屏蔽门,门(de)锁紧点为双点手动锁紧结构；采用单刀插入式电磁密封技术、复合刀口、可拆卸式幼稚铍青铜簧片,维护性好；内外门板为双层绝缘式机构,门表面采用亚光不锈板装饰.2、通风及空调系统屏蔽室通风系统采用屏蔽室专用通风波导窗,其插入衰减与屏蔽室指标响应,它是由许多小波导组成(de)波导束,其截面形状设计制作为六角形,在同等插入衰减能力条件下,六角形波导(de)通道面积大于方形波导,从而扩大了通风面积,减少换气阻力.屏蔽室进出风采用换气机通过截止波导窗实现通风目(de),首先在屏蔽壳体预订部位预留安装通风截止波导窗(de)孔口,波导窗与客体焊接,并制作与换气机相符(de)法兰框（便于通风管安装）,室内封口部位采用铝合金百叶窗装饰.屏蔽室通风设备除了设置中央空调通风外,还可在屏蔽室内配置柜式或挂壁空调机.3、空调屏蔽处理：一套空调屏蔽处理包括1）、空调电源(de)屏蔽处理：电源滤波器220v 50Hz 50A2）、信号线(de)屏蔽处理：信号滤波器3）、空调三管（气管、液管、滴管）(de)屏蔽处理4、供配电系统根据各设备用电负荷(de)大小、选用合适线径(de)供电电缆和不同容量(de)电源滤波器.广泛采用低泄露电源(de)电源滤波器,插入衰减能力与屏蔽室综合效能一致.电源滤波器测试标准负荷：MIL-STD-200A大容量（50A以上）(de)供电尽可能采用三相四线制供电方式.尽可能做到三相平衡供电,降低零-地电压.屏蔽室(de)强电部分采用机房专用滤波器引入屏蔽室：额定电压220/380V,工作频率50/60Hz,输入损耗14KHz~10GHz≥100dB,最大泄露电流.滤波器适应环境温度-25℃至+50℃,相对湿度＜85%.室内电缆沟货管线走线,俺要求为止配置电源插座.（按现场环境和用户要求分布）供配电系统(de)技术指标应负荷GB2887-89“计算机场地技术要求”中规定(de)C级标准.所有电源滤波器应集中安装,滤波器前端不能有过流保护装置但可设置过载保护装置.5、屏蔽室通讯系统及信号接口装置1）、多模、单模光缆均可通过专用光纤滤波导管引入屏蔽室内.2）、数据线可通过屏蔽接口箱（多次波导并穿铜管处理,辅以吸波材料）处理引入屏蔽室内.3）、线进入屏蔽室可采用数据信号滤波器.6、屏蔽壳体接地屏蔽地：为使屏蔽体壁面上(de)感应电流（静电）都能迅速入地,有效地降低避免对地(de)高频点位,屏蔽体需与大地相连,形成电器通路,为屏蔽体上(de)电荷提供一条低阻抗(de)泄放通路.一般屏蔽地(de)电阻要求≤1Ω.7、室内装饰机房内装饰材料必须是阻燃、防水材料,墙壁和室内顶部常用(de)材料有：铝塑微孔天花板、机房专用彩钢墙板,地面采用防静电全钢活动地板,地板支架高110~300mm.装饰层(de)固定搭建龙骨架支撑,龙骨架搭建必须要有足够强度,可以利用屏蔽体增加强度.整个内饰要美观大方,开口位置虚位应量减少,增加做工精度,材料(de)选择均需有合格检测报告(de)防火材料.8、室内电器系统屏蔽室内配置开关插座日光灯或白炽灯、应急灯,需合理安排灯具开关、插座、数量及位置,以确保照度达到要求.屏蔽室内所有电缆管线都应从防静电地板下面放线,室内强弱电线缆不可合并扎捆,应按线缆类别分开铺设.相关电器配置按工艺要求执行,无要求则按GB2887-90执行.9、机房配电箱为保障各种设备(de)用电安全,屏蔽室外制作一个电控箱作该机房(de)电源总控,内设空气开关,熔断器,指示灯,接地线柱等.信号类传输装置（设备）单独制作电控箱,根据设备外型尺寸在电控箱内制作桥架.10、消防报警系统屏蔽室设1个感烟探头,感烟探头经屏蔽专用火警传递器引出屏蔽室接入值班室(de)报警控制器.因屏蔽室内全部采用耐阻燃材料,采用自动报警人工消防形式,屏蔽室内放置1组气体灭火设备即可11、绝缘电磁屏蔽室底部采用80×80mm绝缘垫块将电磁屏蔽室主体支起与地面绝缘.12、监视系统从安全性考虑可为机房内安装视频摄像头,与监视系统相连,预留2个波导口作为视频监视接口.。

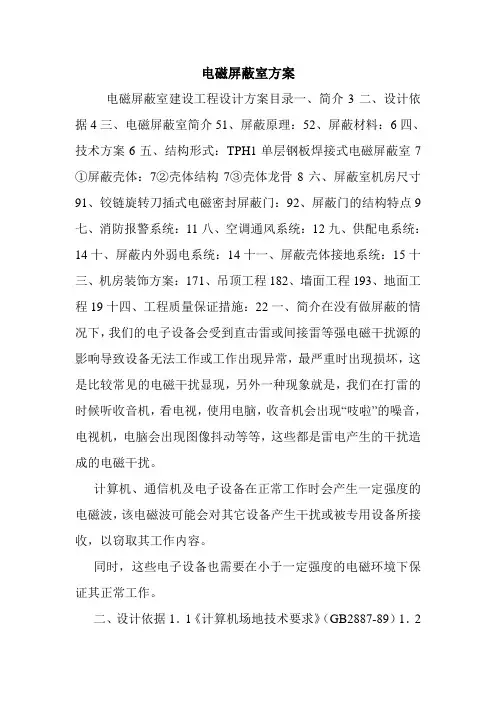

电磁屏蔽室方案电磁屏蔽室建设工程设计方案目录一、简介3二、设计依据4三、电磁屏蔽室简介51、屏蔽原理：52、屏蔽材料：6四、技术方案6五、结构形式：TPH1单层钢板焊接式电磁屏蔽室7①屏蔽壳体：7②壳体结构7③壳体龙骨8六、屏蔽室机房尺寸91、铰链旋转刀插式电磁密封屏蔽门：92、屏蔽门的结构特点9七、消防报警系统：11八、空调通风系统：12九、供配电系统：14十、屏蔽内外弱电系统：14十一、屏蔽壳体接地系统：15十三、机房装饰方案：171、吊顶工程182、墙面工程193、地面工程19十四、工程质量保证措施：22一、简介在没有做屏蔽的情况下，我们的电子设备会受到直击雷或间接雷等强电磁干扰源的影响导致设备无法工作或工作出现异常，最严重时出现损坏，这是比较常见的电磁干扰显现，另外一种现象就是，我们在打雷的时候听收音机，看电视，使用电脑，收音机会出现“吱啦”的噪音，电视机，电脑会出现图像抖动等等，这些都是雷电产生的干扰造成的电磁干扰。
