万用表的结构及原理
万用表是一种测量电压、电流和电阻等电性量的电子测试仪器。
其主要结构由表头、测试插头、旋钮、显示屏和电池等组成。
表头是万用表的主要部分，其内部包含了测量电压、电流和电阻的电路。
测试插头是用来连接待测电路的部分，通常有两个插孔用于接触电路。
插孔的标志通常为“VΩmA”，分别代表电压、电阻和电流的测量。
旋钮可以选择要测量的电性量并设置测量范围。
万用表通过内部的电路将待测电路与内部电路连接起来，然后通过测试插头对待测电路进行测量。
当选择测量电压时，万用表会将测试电路与待测电路并联，通过测量待测电路两端的电势差来计算电压。
当选择测量电流时，万用表会将待测电路串联到测量电路中，通过测量在待测电路中的电流来计算电流值。
当选择测量电阻时，万用表会在测量电路中加入一个已知电流或电压，然后通过测量待测电阻两端的电压或电流来计算电阻值。
万用表的显示屏会将测量结果以数字或模拟方式显示出来，方便用户观察和记录。
万用表通常使用电池作为其电源，以供给表头电路工作。
总结起来，万用表的结构主要包括表头、测试插头、旋钮、显示屏和电池。
其工作原理是通过内部电路将待测电路与测量电路连接，并利用不同的测量方式来测量电压、电流和电阻等电性量。

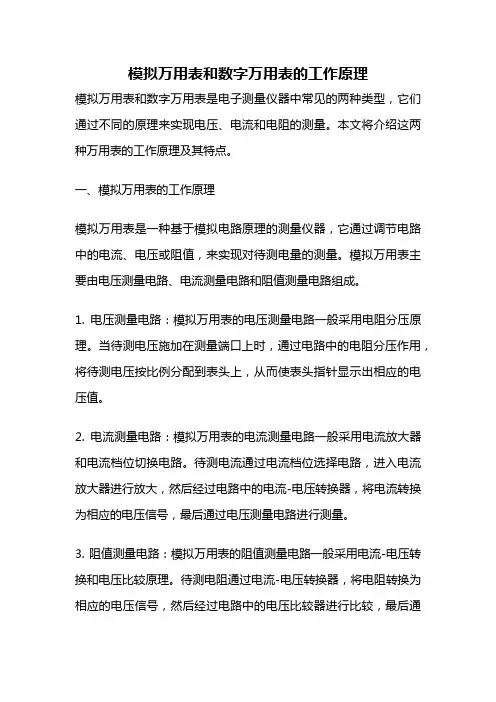

模拟万用表和数字万用表的工作原理模拟万用表和数字万用表是电子测量仪器中常见的两种类型，它们通过不同的原理来实现电压、电流和电阻的测量。
本文将介绍这两种万用表的工作原理及其特点。
一、模拟万用表的工作原理模拟万用表是一种基于模拟电路原理的测量仪器，它通过调节电路中的电流、电压或阻值，来实现对待测电量的测量。
模拟万用表主要由电压测量电路、电流测量电路和阻值测量电路组成。
1. 电压测量电路：模拟万用表的电压测量电路一般采用电阻分压原理。
当待测电压施加在测量端口上时，通过电路中的电阻分压作用，将待测电压按比例分配到表头上，从而使表头指针显示出相应的电压值。
2. 电流测量电路：模拟万用表的电流测量电路一般采用电流放大器和电流档位切换电路。
待测电流通过电流档位选择电路，进入电流放大器进行放大，然后经过电路中的电流-电压转换器，将电流转换为相应的电压信号，最后通过电压测量电路进行测量。
3. 阻值测量电路：模拟万用表的阻值测量电路一般采用电流-电压转换和电压比较原理。
待测电阻通过电流-电压转换器，将电阻转换为相应的电压信号，然后经过电路中的电压比较器进行比较，最后通过电流档位选择电路和电压测量电路进行测量。
模拟万用表的特点是测量范围宽，适用于较大的电流、电压和阻值测量。
但由于采用了模拟电路，存在一定的误差和灵敏度限制。
二、数字万用表的工作原理数字万用表是一种基于数字电路原理的测量仪器，它通过将待测电量转换为数字信号，再经过数字处理，最后显示出测量结果。
数字万用表主要由模拟-数字转换器、数字处理器和数码显示器组成。
1. 模拟-数字转换器：数字万用表的模拟-数字转换器是将待测电量转换为数字信号的核心部件。
它通过采样和量化的方式，将连续的模拟电信号转换为离散的数字信号，从而实现对待测电量的数字化处理。
2. 数字处理器：数字万用表的数字处理器主要负责对数字信号进行处理和计算。
它可以进行单位换算、误差校正和数据平滑处理等，从而得到更精确和稳定的测量结果。
万用表使用方法与原理万用表是一种用于测量电流、电压和电阻的电子仪器，具有简单易用、多功能等特点，被广泛应用于电子工程、电气维修和实验室等领域。
本文将介绍万用表的使用方法和原理，帮助读者更好地掌握和理解万用表的操作。
一、万用表的基本组成和功能万用表通常由测量部分、显示部分和选择旋钮部分组成。
测量部分包括电流测量插口（mA、A）、电压测量插口（V、mV）和电阻测量插口（Ω）；显示部分常为液晶屏或数码显示屏；选择旋钮部分用于选择测量范围和功能。
万用表的基本功能有以下几个方面：1. 电流测量：将待测电路中的电流引入万用表的电流测量插口，根据测量范围选择合适的档位即可读取电流数值。
2. 电压测量：将待测电路中的电压引入万用表的电压测量插口，根据测量范围选择合适的档位即可读取电压数值。
3. 电阻测量：将待测电阻两端与万用表的电阻测量插口相连，根据测量范围选择合适的档位即可读取电阻数值。
4. 二极管测试：选择万用表的二极管测试功能，将二极管引入测试插口，仪表将显示正向或反向导通状态。
5. 连续性测试：选择万用表的连续性测试功能，将待测电路两点相连，若两点间电阻低于设定值，则发出蜂鸣声。
二、万用表的使用步骤1. 接通电源：将万用表电源开关打开，确保仪表正常工作。
2. 选择测量范围：根据待测电路的特性选择合适的测量范围。
初次测量时，可以从大到小逐渐选择，以免超出测量范围导致仪表损坏。
3. 连接测量线缆：将测量线缆的探针分别接触待测电路的两个接点。
4. 读取测量数值：根据万用表显示屏上的数值读取测量结果。
注意单位的切换，如电流单位为mA或A、电压单位为V或mV、电阻单位为Ω等。
5. 断开连接：测量完毕后，先关闭电源开关，再将测量线缆与待测电路断开。
三、万用表的工作原理万用表的工作原理基于电流、电压和电阻的测量方法。
以下是几种常见测量原理的简要说明：1. 电流测量原理：万用表内部串联一个小电阻，待测电流通过小电阻时产生的电压与小电阻的阻值成正比，从而测量出电流数值。

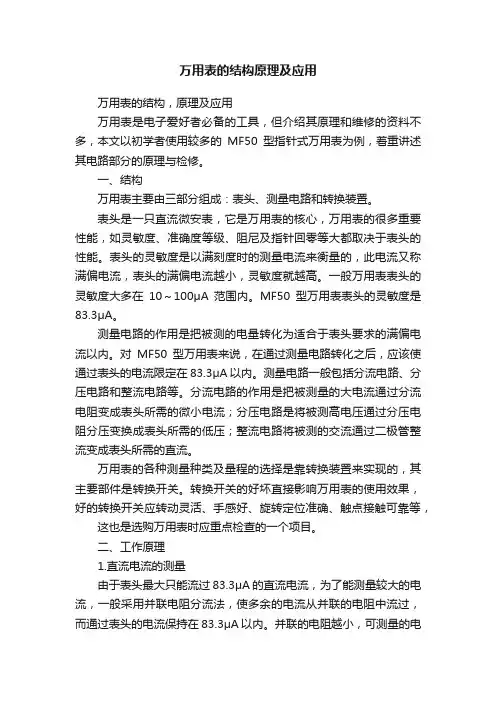

万用表的结构原理及应用万用表的结构，原理及应用万用表是电子爱好者必备的工具，但介绍其原理和维修的资料不多，本文以初学者使用较多的MF50型指针式万用表为例，着重讲述其电路部分的原理与检修。
一、结构万用表主要由三部分组成：表头、测量电路和转换装置。
表头是一只直流微安表，它是万用表的核心，万用表的很多重要性能，如灵敏度、准确度等级、阻尼及指针回零等大都取决于表头的性能。
表头的灵敏度是以满刻度时的测量电流来衡量的，此电流又称满偏电流，表头的满偏电流越小，灵敏度就越高。
一般万用表表头的灵敏度大多在10～100μA范围内。
MF50型万用表表头的灵敏度是83.3μA。
测量电路的作用是把被测的电量转化为适合于表头要求的满偏电流以内。
对MF50型万用表来说，在通过测量电路转化之后，应该使通过表头的电流限定在83.3μA以内。
测量电路一般包括分流电路、分压电路和整流电路等。
分流电路的作用是把被测量的大电流通过分流电阻变成表头所需的微小电流；分压电路是将被测高电压通过分压电阻分压变换成表头所需的低压；整流电路将被测的交流通过二极管整流变成表头所需的直流。
万用表的各种测量种类及量程的选择是靠转换装置来实现的，其主要部件是转换开关。
转换开关的好坏直接影响万用表的使用效果，好的转换开关应转动灵活、手感好、旋转定位准确、触点接触可靠等，这也是选购万用表时应重点检查的一个项目。
二、工作原理1.直流电流的测量由于表头最大只能流过83.3μA的直流电流，为了能测量较大的电流，一般采用并联电阻分流法，使多余的电流从并联的电阻中流过，而通过表头的电流保持在83.3μA以内。
并联的电阻越小，可测量的电流就越大。
其多量程的测量，是通过转换开关及不同的插孔来改变分流电阻的大小而实现的。
图1就是MF50型万用表直流电流挡的电原理图。
从图中可看出，当使用2.5A量程时，电流主要流过0.3Ω电阻，只有不超过83.3μA的电流经2.7Ω、27Ω、270Ω……510Ω、1000Ω等流过微安表头；当使用250mA量程时，电流主要流过0.3Ω、2.7Ω电阻等。
万用表的原理及使用方法一、万用表的原理万用表（Multimeter），也称为多用途仪表或电表，是一种测量电流（A）、电压（V）和电阻（Ω）等物理量的仪器。
它由一个数字显示屏和多个旋钮组成，可以通过选择不同的测量范围和功能来进行各种测量。
1.1 基本原理万用表的基本原理是利用其内部的电路来测量待测量之间的电压差、电流和阻抗。
它使用了不同类型的传感器和放大器来将待测信号转换为可读取的数字形式。
1.2 测量电压在测量电压时，万用表将自身连接到待测电路中，并通过内部电路将待测电压转换成相应的数字值。
当选择正确的测量范围后，万用表会自动调整内部放大倍数以保证准确度。
1.3 测量电流在测量直流电流时，万用表需要作为一个中间设备插入到待测线路中。
根据欧姆定律，万用表会通过其内部的低阻抗回路来引导通过它的全部或部分电流，并将其转换为相应的数字值。
1.4 测量电阻测量电阻时，万用表通过在待测电阻两端施加一个已知的电压，然后测量通过待测电阻的电流来计算电阻值。
万用表会根据欧姆定律计算出电阻值，并显示在屏幕上。
1.5 其他功能除了上述基本原理外，万用表还可以进行其他类型的测量，如频率、容量、温度等。
这些功能是通过内部的传感器和特殊的测量模式实现的。
二、万用表的使用方法2.1 准备工作在使用万用表之前，需要先进行一些准备工作：•确保待测设备或线路处于断开状态，以避免短路或触电等危险。
•检查并选择正确的测量范围，确保不会超出万用表所能承受的最大值。
•确认测试引线和探头连接正确并牢固。
2.2 测量电压以下是使用万用表测量直流和交流电压（分别称为直压和交压）的步骤：a) 测量直流电压（直压）1.将功能旋钮选择到“V”或“DCV”档位。
2.将红色测试引线连接到“VΩmA”插孔，将黑色测试引线连接到“COM”（公共地）插孔。
3.将红色测试引线的探头接触待测电路的正极，黑色测试引线的探头接触负极。
4.读取显示屏上的数值，即为待测电压值。

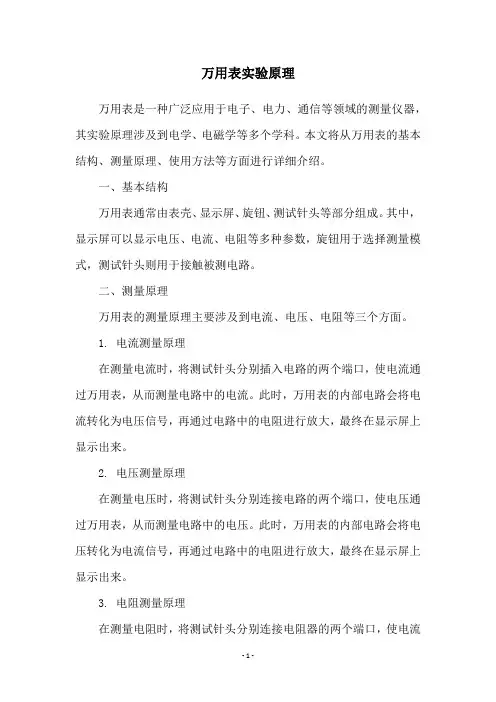

万用表实验原理万用表是一种广泛应用于电子、电力、通信等领域的测量仪器，其实验原理涉及到电学、电磁学等多个学科。
本文将从万用表的基本结构、测量原理、使用方法等方面进行详细介绍。
一、基本结构万用表通常由表壳、显示屏、旋钮、测试针头等部分组成。
其中，显示屏可以显示电压、电流、电阻等多种参数，旋钮用于选择测量模式，测试针头则用于接触被测电路。
二、测量原理万用表的测量原理主要涉及到电流、电压、电阻等三个方面。
1. 电流测量原理在测量电流时，将测试针头分别插入电路的两个端口，使电流通过万用表，从而测量电路中的电流。
此时，万用表的内部电路会将电流转化为电压信号，再通过电路中的电阻进行放大，最终在显示屏上显示出来。
2. 电压测量原理在测量电压时，将测试针头分别连接电路的两个端口，使电压通过万用表，从而测量电路中的电压。
此时，万用表的内部电路会将电压转化为电流信号，再通过电路中的电阻进行放大，最终在显示屏上显示出来。
3. 电阻测量原理在测量电阻时，将测试针头分别连接电阻器的两个端口，使电流通过电阻器，从而测量电阻器的电阻值。
此时，万用表的内部电路会将电阻转化为电流信号，再通过电路中的电阻进行放大，最终在显示屏上显示出来。
三、使用方法万用表的使用方法如下：1. 选择测量模式根据被测电路的类型和需要测量的参数，选择万用表的相应测量模式。
2. 连接测试针头将测试针头分别连接被测电路的两个端口，确保连接牢靠。
3. 测量数值进行测量时，应注意万用表的量程范围，避免超过量程范围导致测量不准确。
同时，还应注意电路的安全性，避免电击等意外情况的发生。
四、常见问题及解决方法在使用万用表时，常见的问题及解决方法如下：1. 测量结果异常可能是由于测试针头接触不良或被测电路出现故障导致的。
此时，应检查测试针头的连接是否牢靠，或检查被测电路的电路图是否正确。
2. 电池电量不足万用表使用电池供电，当电池电量不足时，会影响测量结果。
此时，应及时更换电池。

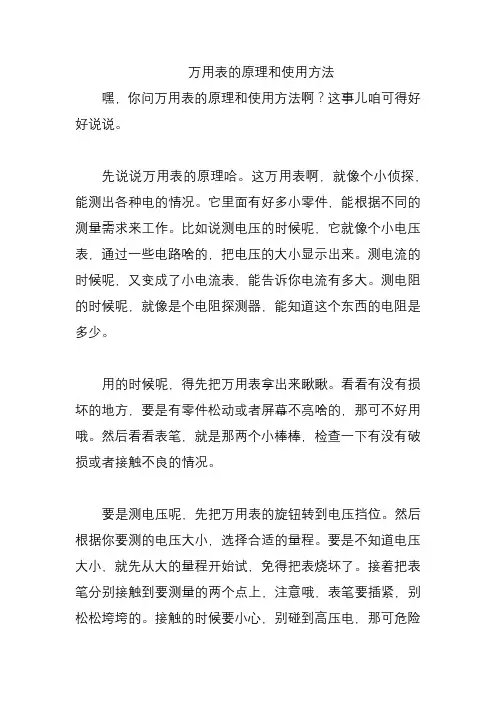

万用表的原理和使用方法嘿，你问万用表的原理和使用方法啊？这事儿咱可得好好说说。
先说说万用表的原理哈。
这万用表啊，就像个小侦探，能测出各种电的情况。
它里面有好多小零件，能根据不同的测量需求来工作。
比如说测电压的时候呢，它就像个小电压表，通过一些电路啥的，把电压的大小显示出来。
测电流的时候呢，又变成了小电流表，能告诉你电流有多大。
测电阻的时候呢，就像是个电阻探测器，能知道这个东西的电阻是多少。
用的时候呢，得先把万用表拿出来瞅瞅。
看看有没有损坏的地方，要是有零件松动或者屏幕不亮啥的，那可不好用哦。
然后看看表笔，就是那两个小棒棒，检查一下有没有破损或者接触不良的情况。
要是测电压呢，先把万用表的旋钮转到电压挡位。
然后根据你要测的电压大小，选择合适的量程。
要是不知道电压大小，就先从大的量程开始试，免得把表烧坏了。
接着把表笔分别接触到要测量的两个点上，注意哦，表笔要插紧，别松松垮垮的。
接触的时候要小心，别碰到高压电，那可危险得很。
等表笔接触好了，就可以看万用表上的读数了。
读数的时候要仔细，别读错了。
要是读数不稳定，就等一会儿，让表稳定下来再读。
测电流的时候呢，把旋钮转到电流挡位。
同样要选择合适的量程。
然后把表笔串接到电路中，就是要把电路断开，把表笔接在断开的两个点上。
测电阻的时候呢，把旋钮转到电阻挡位。
先把表笔短接一下，看看表的读数是不是零。
要是不是零，就调一下调零旋钮，让读数为零。
然后把表笔接触到要测电阻的两个点上，读取读数。
在使用万用表的时候，要注意安全哦。
别在潮湿的地方用，也别靠近火源。
要是不小心把表弄湿了，赶紧擦干，别让水进到表里面去。
我给你讲个事儿哈。
有一次我想修一个小电器，就拿出万用表来试试。
一开始我不太会用，测啥都不对。
后来我看了说明书，又练习了几次，终于学会了。
我把那个小电器修好了，可高兴了。
从那以后，我就知道了万用表的原理和使用方法。
所以啊，万用表使用并不难，只要你掌握了方法，注意安全，就能用好它。

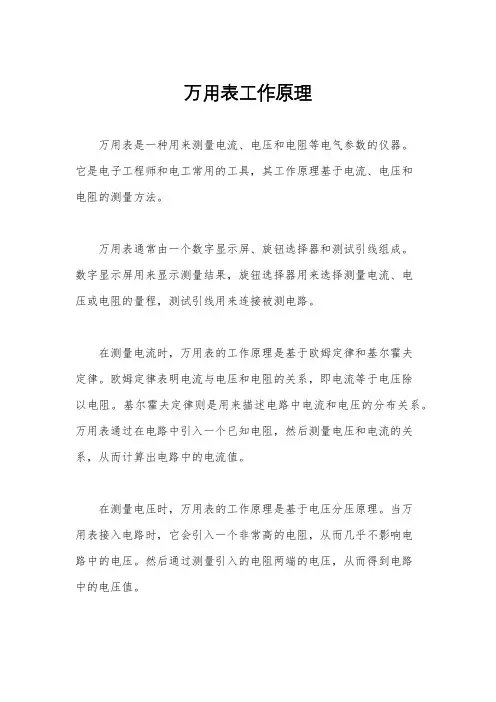

万用表工作原理
万用表是一种用来测量电流、电压和电阻等电气参数的仪器。
它是电子工程师和电工常用的工具，其工作原理基于电流、电压和
电阻的测量方法。
万用表通常由一个数字显示屏、旋钮选择器和测试引线组成。
数字显示屏用来显示测量结果，旋钮选择器用来选择测量电流、电
压或电阻的量程，测试引线用来连接被测电路。
在测量电流时，万用表的工作原理是基于欧姆定律和基尔霍夫
定律。
欧姆定律表明电流与电压和电阻的关系，即电流等于电压除
以电阻。
基尔霍夫定律则是用来描述电路中电流和电压的分布关系。
万用表通过在电路中引入一个已知电阻，然后测量电压和电流的关系，从而计算出电路中的电流值。
在测量电压时，万用表的工作原理是基于电压分压原理。
当万
用表接入电路时，它会引入一个非常高的电阻，从而几乎不影响电
路中的电压。
然后通过测量引入的电阻两端的电压，从而得到电路
中的电压值。
在测量电阻时，万用表的工作原理是基于电流和电压的关系。
万用表会在待测电阻两端施加一个已知的电压，然后通过测量施加电压时的电流，从而计算出电阻的值。
总的来说，万用表的工作原理是基于电流、电压和电阻的测量方法，通过引入已知的电流或电压，然后测量电路中的电压、电流和电阻的关系，从而得到需要测量的参数值。
它是一种非常实用的电子测量工具，为电子工程师和电工提供了方便快捷的测量手段。

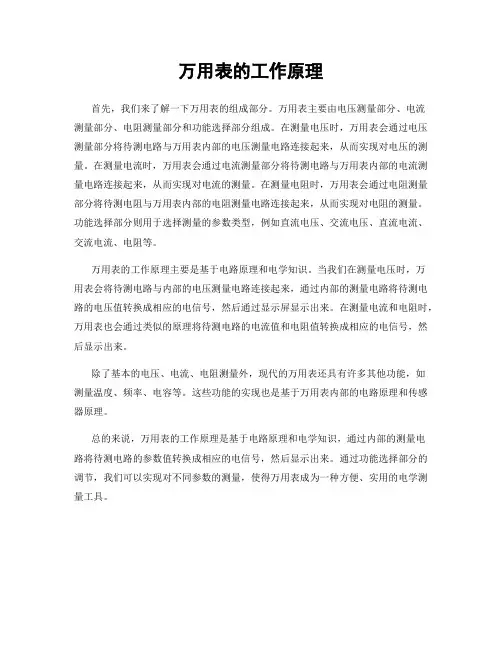

万用表的工作原理
首先，我们来了解一下万用表的组成部分。
万用表主要由电压测量部分、电流
测量部分、电阻测量部分和功能选择部分组成。
在测量电压时，万用表会通过电压测量部分将待测电路与万用表内部的电压测量电路连接起来，从而实现对电压的测量。
在测量电流时，万用表会通过电流测量部分将待测电路与万用表内部的电流测量电路连接起来，从而实现对电流的测量。
在测量电阻时，万用表会通过电阻测量部分将待测电阻与万用表内部的电阻测量电路连接起来，从而实现对电阻的测量。
功能选择部分则用于选择测量的参数类型，例如直流电压、交流电压、直流电流、交流电流、电阻等。
万用表的工作原理主要是基于电路原理和电学知识。
当我们在测量电压时，万
用表会将待测电路与内部的电压测量电路连接起来，通过内部的测量电路将待测电路的电压值转换成相应的电信号，然后通过显示屏显示出来。
在测量电流和电阻时，万用表也会通过类似的原理将待测电路的电流值和电阻值转换成相应的电信号，然后显示出来。
除了基本的电压、电流、电阻测量外，现代的万用表还具有许多其他功能，如
测量温度、频率、电容等。
这些功能的实现也是基于万用表内部的电路原理和传感器原理。
总的来说，万用表的工作原理是基于电路原理和电学知识，通过内部的测量电
路将待测电路的参数值转换成相应的电信号，然后显示出来。
通过功能选择部分的调节，我们可以实现对不同参数的测量，使得万用表成为一种方便、实用的电学测量工具。

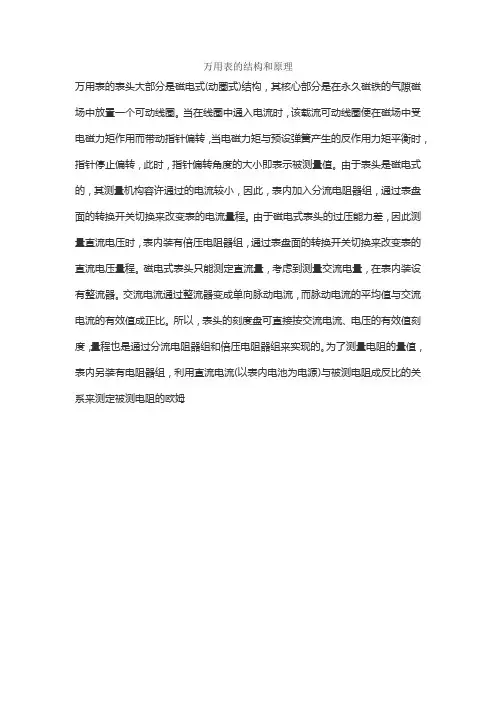

万用表的结构和原理
万用表的表头大部分是磁电式(动圈式)结构，其核心部分是在永久磁铁的气隙磁场中放置一个可动线圈。
当在线圈中通入电流时，该载流可动线圈便在磁场中受电磁力矩作用而带动指针偏转，当电磁力矩与预设弹簧产生的反作用力矩平衡时，指针停止偏转，此时，指针偏转角度的大小即表示被测量值。
由于表头是磁电式的，其测量机构容许通过的电流较小，因此，表内加入分流电阻器组，通过表盘面的转换开关切换来改变表的电流量程。
由于磁电式表头的过压能力差，因此测量直流电压时，表内装有倍压电阻器组，通过表盘面的转换开关切换来改变表的直流电压量程。
磁电式表头只能测定直流量，考虑到测量交流电量，在表内装设有整流器。
交流电流通过整流器变成单向脉动电流，而脉动电流的平均值与交流电流的有效值成正比。
所以，表头的刻度盘可直接按交流电流、电压的有效值刻度，量程也是通过分流电阻器组和倍压电阻器组来实现的。
为了测量电阻的量值，表内另装有电阻器组，利用直流电流(以表内电池为电源)与被测电阻成反比的关系来测定被测电阻的欧姆。
电工测量仪表的基本构造、工作原理及主要用途 - 电工仪器仪表依据工作原理可将常用的直读式仪表主要分为磁电式、电磁式和电动式等几种。
直读式仪表之所以能测量各种电量的基本原理，主要是利用仪表中通入电流后产生电磁作用，使可动部分受到转矩而发生转动。
转动转矩与通入的电流之间存在着肯定的关系为了使仪表的可动部分的偏转角与被测量成肯定比例，必需有一个与偏转角成比例的阻转矩TC来与动转矩T相平衡，即T=TC这样才能是仪表的可动部分平衡在肯定位置，从而反映出被测量的大小。
此外，仪表的可动部分由于惯性的关系，当仪表开头通电或被测量发生变化是，不能马上达到平衡，而要在平衡位置四周经过肯定时间的振荡才能静止下来。
为了使仪表的可动部分快速静止在平衡位置，以缩短测量时间，还需要有一个能产生制动力(阻尼力)的装置，它称为阻尼器。
阻尼器只在指针转动过程中才起作用。
在通常的直读式仪表中主要是由上述三部分-——产生转动转矩的部分、产生阻转矩的部分和阻尼器组成的。
下面对磁电式(永磁式)、电磁式和电动式三种仪表的基本构造、工作原理及主要用途加以争辩。
1、磁电式仪表磁电式仪表的构造如图8.1所示。
它的固定部分包括马蹄形永久磁铁、极掌NS及圆柱形铁心等。
极掌与铁心之间的空气隙的长度是均匀的，其中产生均匀的辐射方向的磁场，如图8.2所示。
仪表的可动部分包括铝框及线圈，前后两根半轴O和O'，螺旋弹簧(或用张丝，张丝是由铍青铜或锡锌铜制成的弹性带)及指针等。
铝框套在鉄心上，铝框上绕有线圈，线圈的两头与连在半轴O上的两个螺旋弹簧的一端相接，弹簧的另一端固定，以便将电流通入线圈。
指针也固定在半轴O上。
当线圈通过有电流I时，由于与空气隙中磁场的相互作用，线圈的两有效边受到大小相等、方向相反的力，其方向(图8.2)由左手定则确定，其大小为式中，B为空气隙中的磁感应强度；为线圈在磁场内的有效长度；N为线圈的匝数。
图1 磁电式仪表图2 电磁式仪表的转矩假如线圈的宽度为b，则线圈所受得转矩为(1)式中，是一个比例常数。
