低压电工作业第七章常用电工测量仪表

  • 格式：ppt
  • 大小：3.82 MB
  • 文档页数：77

下载文档原格式

  / 77

合集下载

第七章 电工仪表及测量(题库考试要点和相关试题)

第七章 电工仪表及测量(题库考试要点和相关试题)

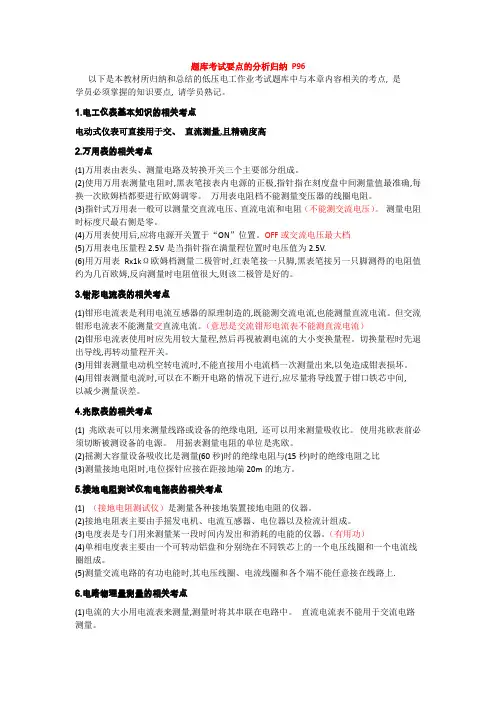

题库考试要点的分析归纳P96以下是本教材所归纳和总结的低压电工作业考试题库中与本章内容相关的考点, 是学员必须掌握的知识要点, 请学员熟记。

1.电工仪表基本知识的相关考点电动式仪表可直接用于交、直流测量,且精确度高2.万用表的相关考点(1)万用表由表头、测量电路及转换开关三个主要部分组成。

(2)使用万用表测量电阻时,黑表笔接表内电源的正极,指针指在刻度盘中间测量值最准确,每换一次欧姆档都要进行欧姆调零。

万用表电阻档不能测量变压器的线圈电阻。

(3)指针式万用表一般可以测量交直流电压、直流电流和电阻（不能测交流电压）。

测量电阻时标度尺最右侧是零。

(4)万用表使用后,应将电源开关置于“ON”位置。

OFF或交流电压最大档(5)万用表电压量程2.5V是当指针指在满量程位置时电压值为2.5V.(6)用万用表Rx1kΩ欧姆档测量二极管时,红表笔接一只脚,黑表笔接另一只脚测得的电阻值约为几百欧姆,反向测量时电阻值很大,则该二极管是好的。

3.钳形电流表的相关考点(1)钳形电流表是利用电流互感器的原理制造的,既能测交流电流,也能测量直流电流。

但交流钳形电流表不能测量交直流电流。

（意思是交流钳形电流表不能测直流电流）(2)钳形电流表使用时应先用较大量程,然后再视被测电流的大小变换量程。

切换量程时先退出导线,再转动量程开关。

(3)用钳表测量电动机空转电流时,不能直接用小电流档一次测量出来,以免造成钳表损坏。

(4)用钳表测量电流时,可以在不断开电路的情况下进行,应尽量将导线置于钳口铁芯中间,以减少测量误差。

4.兆欧表的相关考点(1) 兆欧表可以用来测量线路或设备的绝缘电阻, 还可以用来测量吸收比。

使用兆欧表前必须切断被测设备的电源。

用摇表测量电阻的单位是兆欧。

(2)摇测大容量设备吸收比是测量(60秒)时的绝缘电阻与(15秒)时的绝缘电阻之比(3)测量接地电阻时,电位探针应接在距接地端20m的地方。

5.接地电阻测试仪和电能表的相关考点(1)（接地电阻测试仪）是测量各种接地装置接地电阻的仪器。

第七章 常用电工测量仪表

第七章 常用电工测量仪表

2.交流电流的测量
电流表应与负载串联在电路中。
（1） 测量高压电路的电流时，电流表 应串联在被测电路中的低电位端；
（2）若测量的电流值大于5A时，一般 需要配合电流互感器进行测量。

二、电压的测量
1.直流电压的测量
电压表应并联在线路中测量； （1）正确选择量程; （2）注意极性。
⑥万用表使用完毕后，要将转换开关置于 空档或交流电压的最高档，长时间不用，就要 取出表内电池，防止旧电池漏液而腐蚀损坏电 池座的触片。
三、数字式万用表
数字式万用表，也叫数字式多用表，简称DMM， 是一种新型的可以测量多种电量，具有多种量程的 便携式仪表，除具有指针表的测量功能外，还可以 测量交流电流、电感、电容、晶体管的hFE值、PN 结的正向压降等。 数字式万用表的测量结果是由数字显示值直接 读取的，其准确度、分辨率和测量的便捷性均优于 指针式万用表。 其学习、工作和 使用比指针表更 为简单。 （注：hFE值—三极管直流放大系数）
⑤MF47型和MF500型表体上2个插孔，分别标注为2500V和5A，当要对 大于500V甚至接近2500V电压进行测量时，可将红笔插入2500V插孔，黑笔 仍插在“-”插孔不变，读数时满刻度为2500V，当要对不大于5A电流进 行测量时，将红笔插入5A插孔，黑笔仍插在 “-”插孔不变，读数时满刻度为5A。
式中：R1、R2、r1、r2为定值，只有Rx是 变量，可见，电流比值I1/I2仅与Rx的大小有关。
摇表的工作原理（续）
由于两个绕组绕向相反，当电流I1和I2分别流过两个线圈时，在永久 磁场的作用分别产生两个相反的力矩M1（转动力矩）和M2（反作用力矩）。 当M1=M2时，仪表可动部分达到平衡，使指针停留在某一位置上，指示出被 测电阻的数值。

第七章 常用电工测量仪表

第七章 常用电工测量仪表

磁电系仪表的测量机构是利用可动线圈在固定永久 磁铁的磁场中受电磁力的作用，产生偏转的原理制成的。 测量机构主要由两部分组成，一是固定的永久磁铁，二 是可活动的通电线圈。下图a所示为磁电系仪表的测量机 构图，其中各部分分别是：1为永久磁铁；2为极掌；3为 圆柱形铁芯；4为可动线圈；5为轴；6为表盘指针；7为 平衡锤；8为游丝。 当被测电流从轴的一侧的游丝流入，经可动线圈再 从轴的另一侧游丝流出，形成一个电流通路时，载流导 体在磁场中受到电磁力的作用，带动仪表指针转动，其 受力如图b所示。在游丝的反作用下，达到力的平衡。线 圈中流过的电流越大，指针偏转的角度越大，从而指示 出被测量的大小，这样的机构只能测量直流量。如果要 测量交流量，则要配以整流电路。 常用的磁电系仪表有磁电系电流表、磁电系电压表
跳转到第一页
6、按测量方法分为比较式和直读式两类。 比较式仪表需将被测量与标准量进行比较后才能得
出被测量的数量，常用的比较式仪表有电桥表指针在刻度盘上
直接指示出来，常用的电流表、电压表等均属直读式仪 表。直读式仪表测量过程简单，操作容易，但准确度不 可能太高；比较式仪表的结构较复杂，造价较昂贵，测 量过程也不如直读法简单，但测量的结果较直读式仪表 准确。
低压电工
作业
全国安全生产教育培训教材编审委员会 组织编写
制作 黄邓平
跳转到第一页
第七章 常用电工测量仪表
学习要点
1、熟练掌握常用电工仪器、仪表(即电压表、 电流表、万用表、钳形电流表、电能表、兆欧表 、接地电阻测试仪、单臂电桥等)的使用要求，并 能熟练正确使用 2、了解电工仪表的分类、工作原理、仪表误 差和准确度。
指针式仪表的结构及工作原理 电工测量中常用的指针式仪表有磁电式、电动式、电 磁式3种。这些仪表的结构虽然不同，但工作原理却是相 同的，都是利用电磁现象使仪表的可动部分受到电磁转矩 的作用而转动，从而带动指针偏转来指示被测量的大小。 磁电式仪表 直流电流 I 通过可动线圈时，线圈与磁场相互作用使 线圈产生转动力矩，带动指针偏转。指针偏转后扭紧弹簧 游丝，使游丝产生反抗力矩。当反抗力矩和转动力矩相平 衡时，线圈和指针便停止偏转。由于在线圈转动的范围内 磁场均匀分布，因此线圈的转动力矩与电流的大小成正比 。又由于游丝的反抗力矩与线圈的偏转角度成正比，所以 仪表指针的偏转角度与流过线圈的电流的大小成正比。可 跳转到第一页 见磁电式仪表标尺上的刻度是均匀的。

电工基础常用仪表

电工基础常用仪表
d 读数:表头的读数乘以倍率，就是所测电阻的电 阻值。
38
(五)、指针式万用表注意事项
1、在测电流、电压时,不能带电换量程 2、选择量程时，要先选大的，后选小的，尽量使被测
值接近于量程 3、测电阻时，不能带电测量。因为测量电阻时，万用
表由内部电池供电，如果带电测量则相当于接入一 个额外的电源，可能损坏表头。 4、用毕，应使转换开关在交流电压最大挡位或空挡上。 5、注意在欧姆表改换量程时，需要进行欧姆调零，无 需机械调零
a 机械调零。在使用之前，应该先调节指针定位 螺丝使电流示数为零，避免不必要的误差。
b 选择合适的倍率挡位。万用表欧姆挡的刻度线 是不均匀的，所以倍率挡的选择应使指针停留在刻 度线较稀的部分为宜，且指针越接近刻度尺的中间 ，读数较准确。一般情况下，应使指针指在刻度尺 的1/3～2/3间。
37
c 欧姆调零。测量电阻之前,应将2个表棒短接，同 时调节“欧姆（电气）调零旋钮”，使指针刚好指 在欧姆刻度线右边的零位。如果指针不能调到零位， 说明电池电压不足或仪表内部有问题。并且每换一 次倍率挡，都要再次进行欧姆调零，以保证测量准 确。
21
22
二、万用表简介（组成）:
万用表主要由: 面板、表头、
表盘、测量线路 和功能选择开关 构成
23
1、表盘:
刻度线和刻度: 刻度线与功能相对应; 刻度用来读数。 欧姆刻度线： 测量电阻读数的表盘欧 姆刻度线的分布规律是 指针偏转的多少是与电 流成正比的,对于电阻 档来说，I=U/R，当测 量电阻为无穷大时，电 流为零，指针不偏转， 所以电阻档的零点在表 盘右侧;
空气阻尼器
产生阻尼力
固定线圈
可动线圈
12
2. 工作原理
固定线圈中的电流 I1 ( i1 ) 磁场 可动线圈中的电流 I2 ( i2 )与磁场相互作用电磁力 F 线圈受到转矩 T 线圈和指针转动,

常用电工仪表的使用

常用电工仪表的使用

(应在什么位置？)
注：不能带电测量电阻
测电阻时如何调零：
测量电阻时，如将两支表棒短接，调 “零欧姆”旋钮至最大，指针仍然达不 到0点，这种现象通常是由于表内电池电 压不足造成的，应换上新电池方能准确 测量
二、钳形电流表
钳形电流表分高、低压两种，用于在 不拆断线路的情况下直接测量线路中的电 流。其使用方法如下： （１） 使用钳形表时应注意钳形电流表的电 压等级，严禁用低压钳形表测量高电压回 路的电流。测量时应由两人操作，戴绝缘 手套，站在绝缘垫上，不得触及其它设备， 以防止短路或接地。 （２） 观测表计时，要特别注意保持头部与 带电部分的安全距离，人体任何部分与带 电体的距离不得小于钳形表的整个长度。
比较仪表
与 标 准 器 比 较 ， QJ—23电桥 读 取 二 者 的 比 QJ---47 万 用 电 值 桥 模拟量转换成 数字量直接显 示 PZ8数字电压表 Im2215 数 字 万 用表
数字仪表
按准确度等级、使用环境、防护性能、 工作原理等又可分为以下几种：
• • • • 按准确度等级：0.1、0.2、0.5、1.0、1.5、2.5、 5.0七级 按使用环境：A、A1、B、B1、C五组 按外壳的防护性能：普通、防尘、防溅、防 水、气密、隔爆等 按防外界磁、电场的影响性能：Ⅰ、Ⅱ、Ⅲ、 Ⅳ四等 按使用方式：安装式、携带式 按工作原理分：磁电系、电磁系、电动系、 感应系、静电系、振簧系等
四、感应系仪表工作原理
仪表在电源电压的作用下，其电压线圈中的电 流产生磁通，穿过铝盘并且在在铝盘中感应涡流1， 电流线圈由于负载电流的作用，在铁芯中建立交 变磁通，两次穿过铝盘，且在铝盘的两处感应出 涡流2，在这样的相互作用下，铝盘产生了旋转力 矩，总的转动力矩的平均值与电路的有功功率成 正比，铝盘转动时切割永久磁铁的磁力线产生涡 流，这个涡流与磁场作用产生制动力矩，使得铝 盘匀速旋转。

低压电工作业 第七章节常用电工测量仪表练习题及答案

低压电工作业 第七章节常用电工测量仪表练习题及答案

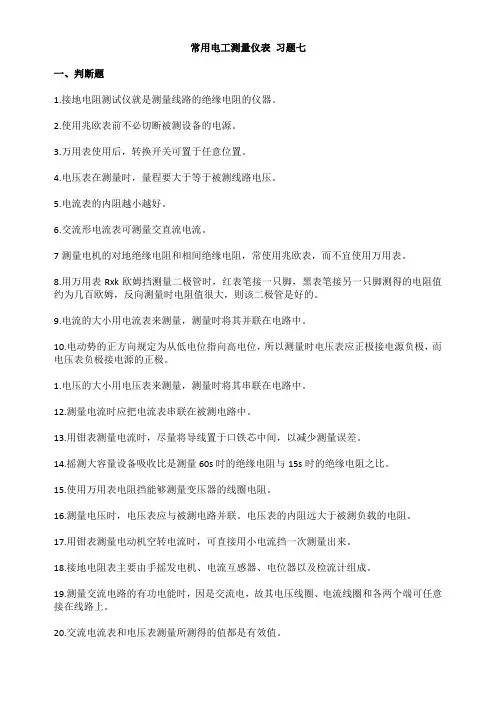

常用电工测量仪表习题七一、判断题1.接地电阻测试仪就是测量线路的绝缘电阻的仪器。

2.使用兆欧表前不必切断被测设备的电源。

3.万用表使用后，转换开关可置于任意位置。

4.电压表在测量时，量程要大于等于被测线路电压。

5.电流表的内阻越小越好。

6.交流形电流表可测量交直流电流。

7测量电机的对地绝缘电阻和相间绝缘电阻，常使用兆欧表，而不宜使用万用表。

8.用万用表Rxk欧姆挡测量二极管时，红表笔接一只脚，黑表笔接另一只脚测得的电阻值约为几百欧姆，反向测量时电阻值很大，则该二极管是好的。

9.电流的大小用电流表来测量，测量时将其并联在电路中。

10.电动势的正方向规定为从低电位指向高电位，所以测量时电压表应正极接电源负极，而电压表负极接电源的正极。

1.电压的大小用电压表来测量，测量时将其串联在电路中。

12.测量电流时应把电流表串联在被测电路中。

13.用钳表测量电流时，尽量将导线置于口铁芯中间，以减少测量误差。

14.摇测大容量设备吸收比是测量60s时的绝缘电阻与15s时的绝缘电阻之比。

15.使用万用表电阻挡能够测量变压器的线圈电阻。

16.测量电压时，电压表应与被测电路并联。

电压表的内阻远大于被测负载的电阻。

17.用钳表测量电动机空转电流时，可直接用小电流挡一次测量出来。

18.接地电阻表主要由手摇发电机、电流互感器、电位器以及检流计组成。

19.测量交流电路的有功电能时，因是交流电，故其电压线圈、电流线圈和各两个端可任意接在线路上。

20.交流电流表和电压表测量所测得的值都是有效值。

21.万用表在测量电阻时，指针指在刻度盘中间最准确。

22.用针表测量电动机空转电流时，不需要挡位变换可直接进行测量。

二、填空题23.用摇表测量电阻的单位是。

24.万用表由表头、及转换开关三个主要部分组成。

25.接地电阻测量仪是测量的装置26.接地电阻测量仪主要由手摇发电机、电位器以及检流计组成。

27.指针式万用表一般可以测量交直流电压、电流和电阻。

7低压第七章电工仪表与测量

7低压第七章电工仪表与测量

磁
数
电
字
系
式
钳
钳
形
形
表
表
低压电工作业
钳形电流表的用途和结构原理
• 钳形电流表是一种可携式仪表，使用时非常方便。 用来测量交流电流的钳形表，是利用电流互感器 原理制成的。
1-导线；2-铁芯；3-磁通圈；4-二次线；5-电流表； 6-量程旋钮；7-手柄；8-被测导线；9-磁路系统；
10-动铁片
低压电工作业
• 测量高电压或大电流时，在测量线内拨动转换开关，若不知 被测量有多大时，应将量限拨至最高档，然后逐步向低量限 档转换。
• 注意被测量的极性，以免损坏。
低压电工作业
• 2.钳形电流表的使用
选好合适量程之后，用手握住钳形表的手柄，使钳口张开，将被测载流 导线夹于钳口之中，合拢钳口。这时磁电系钳形表指针所指示的即为被测电 流，数据读取方法同电流表读数；数字式钳形表可直接从液晶屏上读取数值 和单位。如果被测电流比较小，可将载流导线在钳形表的铁心上绕几圈，然 后将读数除以所绕圈数即为测量结果。
低压电工作业
使用兆欧表的注意事项:
（1）测量绝缘电阻必须在被测设备和线路断电的状态下进行。对 含有大电容的设备，测量前应先进行放电，测量后也应及时放电，放电 时间不得小于2min，以保证人身安全。
该表内部采用手摇交流发电机，然后通过整流滤波电路将交流电转 换成仪表所需要的直流电压。
ZC25型兆欧表目前主要生产四种规格，可根据需要选择不同规格的 兆欧表。
ZC25型兆欧表内部线路图
低压电工作业
接地端钮E ZC25型兆欧表外形图
线路端钮L 屏蔽端钮
低压电工作业
步骤1 选择兆欧表
选择兆欧表的原则： 一是其额定电压一定要与被测电气设备或线路的

《常用电工测量仪表》课件

《常用电工测量仪表》课件
《常用电工测量仪表》 PPT课件
欢迎来到《常用电工测量仪表》PPT课件！在本课程中，我们将介绍电工测量 仪表的分类以及常见的仪表类型。让我们开始探索电力测量的世界吧！
测量仪表的分类
数字仪表
利用数字技术进行测量和显示 的仪器，精确性高、易于读取。
模拟仪表
基于模拟技术的仪器，通过指 针或刻度盘显示测量结果。
便携式仪表
小巧便携的测量仪器，适用于 现场测试和维护。
常见的电工测量仪表
万用表
用于测量电压、电流、电阻 等参数的多功能仪表。
电能表
用于测量电能消耗的仪表， 广泛应用于电力系统。
示波器
用于观察和分析电压和电流 随时间变化的仪器。
电压测量仪表
数字万用表
用于测量电路中的电压，电流和 电阻等参数。
模拟电压表
3 电阻箱
用于产生可变电阻，以模 拟不同电阻值的电路条件。
功率测量仪表
功率计
用于测量电路中的功率消耗。
三相功率表
用于测量三相电路中的功率参数。
频率测量仪表
示波器 频率计 信号发生器
用于显示电压和电流信号的频率。 专门用于测量电路中的频率。 可产生具有特定频率的信号，用于频率测试。
参数测量仪表
1
通过指针或刻度盘显示电路中的 电压值。
示波器
用于查看和分析电压波形。
电流测量仪表
夹式电流表
通过对电力线圈的感应测量电路 中的电流。
电流表
用于直接测量电路中的电流。
电流互感器
将高电流变换为低电流以进行测 量。
电阻测量仪表
1 欧姆表
用于测量电路中的电阻。
2 四线电阻测试仪
通过消除电路中的接触电 阻，提高测量的准确性。

常用电工测量仪表及使用

常用电工测量仪表及使用

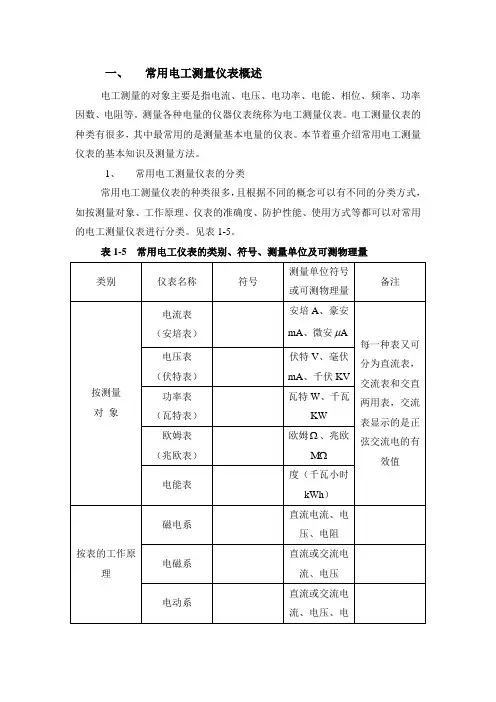

一、常用电工测量仪表概述电工测量的对象主要是指电流、电压、电功率、电能、相位、频率、功率因数、电阻等。

测量各种电量的仪器仪表统称为电工测量仪表。

电工测量仪表的种类有很多，其中最常用的是测量基本电量的仪表。

本节着重介绍常用电工测量仪表的基本知识及测量方法。

1、常用电工测量仪表的分类常用电工测量仪表的种类很多，且根据不同的概念可以有不同的分类方式，如按测量对象、工作原理、仪表的准确度、防护性能、使用方式等都可以对常用的电工测量仪表进行分类。

见表1-5。

表1-5 常用电工仪表的类别、符号、测量单位及可测物理量2、常用电工测量仪表的准确度准确度是指仪表在正常工作条件下的最大误差占仪表盘上满刻度的百分数。

在表1-5的7个误差等级中，数字越小表示准确度越高，即基本误差越小，但价格也越高。

0.1级到0.5级仪表准确度较高，多用于实验室作校验仪表；1.5级以上的仪表准确度较低，多用于工程上的检测及计量。

测量时仪表的指示值与被测量的实际值之间的差异，就是仪表的测量误差。

测量误差是由仪表的基本误差和附加误差引起的。

基本误差是指仪表在正常工作条件下（在规定温度、规定的放置方式、没有外电场和外磁场干扰等），由于仪表制造工艺限制，造成仪表本身内部结构特性和质量等方面的缺陷所引起的误差。

如摩擦误差、标尺刻度不准确、轴承与轴尖间隙造成的倾斜误差等，都属于基本误差范围；附加误差是指仪表离开规定的工作条件（如环境温度的改变、外电场或外磁场的影响，被测正弦交流电波形失真等）而引起的误差。

例如1.0级电流表的基本误差是满刻度的 1.0%，在仪表规定的正常工作条件下若测得电流为100mA时，则实际电流在99101mA之间。

3、常用电工测量仪表的型号电工仪表的产品型号可以反映出仪表的用途、工作原理。

电工仪表的产品型号，是按主管部门规定的电工仪表型号编制法，经生产单位申请，并由主管部门等级颁发的。

对安装式和可携式指示仪表的型号，规定有不同的编号规则。

最新低压电工作业课件第7章中矿版(常用电工测量仪表)

最新低压电工作业课件第7章中矿版(常用电工测量仪表)
30
2.电磁系仪表
（1）电磁系仪表结构
吸引型
主要由固定线圈和可动的软磁 铁片组成。
3
指针 转轴
游丝
固定线圈
固定铁片 可动铁片
小室
推斥型
(2)工作原理
线圈通入电流 I 磁场 固定和可
动铁片均被磁化 可转动转矩 T = k I ²
3 指针
弹簧的阻转矩 TC = k2 当 T = TC 时，可动部分停
〈1〉转动转矩T 的产生
线圈通入电流 I 电磁力 F 线圈受到转矩 T 线圈和指针转动
，
F
线圈受到的转矩 T = k1I
N
•
S
F 26
（2）工作原理
〈2〉阻转矩TC的产生
在线圈和指针转动时，螺旋弹簧被扭紧而产生阻转矩
TC。
弹簧产生的TC与指针的偏转 角成正比，即
TC= k2
（2）工作原理
当弹簧阻转矩与转动转矩达到平衡即TC = T 时，可转动部分 便停止转动， T = k1I ， TC= k2 。
电工测量仪表和电工测量技术的应用， 保证了企业生产过程的合理操作和电气设 备的安全运行。
电工测量技术主要有以下优点：
1. 电工测量仪表的结构简单，使用方便，并有足够的精确度 。
2.电工测量仪表可以灵活地安装在需要进行测量的地方，并 可实现自动记录。
3.电工测量仪表可实现远距离测量问题，为企业安全生产、 集中管理和控制提供了条件。
测量直流电压、电流。 可直接用于交、直流测量。 测量电压、电流、电功率、功率因数、电能等。
1. 磁电系仪表
（1）磁电系仪表结构
O' 线圈
指针
由固定的磁路系统和可动 的线圈组成。

低压电工实用技术：项目三 任务2 常用电工仪表

低压电工实用技术：项目三 任务2 常用电工仪表

数量 1套/组
1套/组
1套/组 若干/组
若干/组 1个/组 1个/组 1个/组 1个/组 1个/组 1个/组 1个/组
[基础知识]
常用电工测量仪器主要有万用表、绝缘电阻表、钳形电流表 等。 一、万用表
万用表一般可分为指针式万用表和数字式万用表两种，可用 来测量直流和交流电压、直流电流和交流电流、电阻、电容、二 极管、三极管、通断测试等。本书主要介绍MF47型指针式万用表 和VC890C+型数字式万用表。
的六次测量中只有两次测得有数字显示并符合
基极的判别，则三极管基本上是好的。若出现 异常，则三极管已坏。如果测量得β太小则三极 管管脚插错或三极管已不能使用。
[基础知识]
（3）数字万用表的使用注意事项 ①36V以下的电压为安全电压，在测高于36V直流、25V交流电 压时，要检查表笔是否可靠接触，是否正确连接、是否绝缘良 好等，以避免电击； ②换功能和量程时，表笔应离开测试点； ③选择正确的功能和量程，谨防误操作； ④在电池没有装好和后盖没有上紧时，请不要使用此表进行 测试工作； ⑤测量电阻时，请勿输入电压值； ⑥如果显示屏上出现 + - 符号，应更换电池；
：①如果电阻值超过所选的量程值，则会显 “OL”，这时应将开关转至较高挡位上；当测量 电阻值超过1MΩ以上时，读数需几秒时间才能稳 定，这在测量高电阻时是正常的；②测量在线电
阻时，要确认被测电路所有电源已关断及所有电 容都已完全放电时，才可进行。
[基础知识]
电容 测量
①将红表笔插入“VΩ ”插座，黑表笔插入 “COM”插座；②将量程开关转至相应的电容 量程上，表笔对应极性（注意红表笔极性为
电子任务与2信常息用电技工术仪表专业
[目录]

常用电工测量仪表

常用电工测量仪表

- A +
R
1.表头－－直流电流表
RA1 RA2 RA3 RA4 RA5
50mA 5mA 0.5mA
2、测量电路----用来把各种被测量转
500mA
50A
换到适合表头的直流微小电流。 -
+
测量直流电流的原理电路
3、转换开关----根据不同被测量选择不同的测量电路。
二.万用表 的使用
机械零 位调整
f

M
符号
~ ~
3 ~ 或 ~~
2 kV 或¬ 或 60 °
意义 直流 交流 交直流 三相交流 仪表绝缘试验电压2000V 仪表直立放置 仪表水平放置 仪表倾斜60°度放置
磁电式万用表
第二节.万用表
用来测量直流电流、直流电压、交流电压和电阻等
一、万用表的结构
-----由表头、测量电路、转换开关等 三个主要部分组成。
(4)输入插座：将黑色测试笔插入“COM”的插座。红 色测试笔有如下三种插法，测量电压和电阻时插入 “V•”插座；测量小于200mA的电流时插入“mA” 插座；测量大于200mA的电流时插入“10A”插座。
4 15 A-V-Ω
转换开关
Ω
×10 ×100 ×1
×1k ×10k
μA 50
1
500
5
25 V
5
– mA 50
100 500
+
500 10 100 500
V～
MF-30型万用表的面板图
零欧姆 调整
1、电压和电流的测量
要点：正确连接和量程选择 正确读取被测值的方法
2、电阻的测量
•选择合适的倍率档-----倍率档小于被测值。

第七章__常用电工仪表

第七章__常用电工仪表
下图所示。
６.2万用表
万用表又叫复用电表，它是一种可测量多种物理量的多量 程便携式仪表。由于它具有测量种类多，测量范围宽，使 用和携带方便，价格低等优点，因此应用十分广泛。
一般万用表都可以测量直流电流、直流电压、交流电压、 直流电阻等，有的万用表还可以测量音频电平、交流电流、
电容、电感以及晶体管的 值等。
3．仪表量程的选择
仪表的准确度只有在合理的量程下才能发挥作用， 这在指示仪表中具有普遍意义。由于测量误差与 仪表的量程有关，如果仪表的量程选择得不合理， 标尺刻度得不到充分利用，即使仪表本身的准确 度很高，测量误差也会很大。
为了充分利用仪表的准确度，应尽量按使用标尺 的后1/4段的原则选择仪表的量程。此段上的测量 误差基本上等于仪表的精度等级，而在标尺中间 位置上的测量误差为仪表准确度的2倍。
如直流电功率和直流电阻等。
1．直接测量 直接测量是指测量时使用直读式指示仪表，由仪 表的读数直接获取被测电流值和电压值。电流表 的测量范围一般在107～102A，电压表的测量范围 一般在103～105V。
当用电流表测量电路中的电流时，应将仪表与被测电路串 联，而用电压表测量电路中的电压时，应将仪表与被测电 路并联，测量直流电流或直流电压时，须区分正负极性， 仪表的正端应接线路的高电位端，负端应接低电位端，如
选择仪表时，对仪表的类型、精度、量程、内阻等的选择 要综合考虑，特别要考虑引起较大误差的因素。除此之外， 还应考虑仪表的使用环境和工作条件。在国家标准中，对 仪表的使用环境和工作条件做了具体的规定，仪表必须在 规定的工作条件下使用。
６.压表除了用于直接测量电路中的电流 和电压外，还可以间接测量其他一些相关物理量，
应尽量避免使用标尺的前1/4段，但要保证仪表的 量程大于被测量的最大值。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
常用电工测量仪表
专业电工在电气装置安装、测试、检查和维修 中经常要测量电流、电压、电能、电阻等运行参 数和性能参数，以判断其安全状态。因此，专业 电工应掌握基本电气测量原理和技能。
第一节
FENGNINGZHIJIAOZHONGXIN
电工仪表基本知识
一、电工仪表种类 按照工作原理，电工仪表分为磁电式、电磁式、 电动式、感应式等仪表。 磁电式仪表由固定的永久磁铁，可转动的线圈 及转轴、游丝、指针、机械调零机构等组成。线 圈位于永久磁铁的极靴之间。
FENGNINGZHIJIAOZHONGXIN
接在分流器的电位端钮上（外附定值导线与仪表、 分流器应配套）。
测量过程中要注意的是： ①极性不能接错，要满足电流从电流表的“+” 端流入，“—”端流出的要求，如果极性接反，
FENGNINGZHIJIAOZHONGXIN
会使电流表的指针反向偏转。 ②要根据被测电流的大小来选择适当的仪表，
例如安培表、毫安表或微安表。使被测的电流处 于该电表的量程之内，当不知被测电流的大致数 值时，先使用较大量程的电流表试测，然后根据 指针偏转的情况，再转换适当量程的仪表。
2、交流电流的测量 交流电流的测量：测量单相交流电的接线如图，
在测量大容量的交流电时，常借助于电流互感器 来扩大电表的量程，接线路如图，电流表的内阻 越小，测出的结果越准确。
FENGNINGZHIJIAOZHONGXIN
二、电压的测量 直流电压的测量 如图所示，电压表应并联在线路中测量。测量 时应根据被测电压的大小选用电压表的量程，量
FENGNINGZHIJIAOZHONGXIN
程要大于被测线路的电压，否则有可能损坏仪表。 测量直流电压时，还应注意仪表的极性标记，将 表的“+”端接高电位点，“—”端接低电位点， 以免指针反转而损坏仪表。
FENGNINGZHIJIAOZHONGXIN
当线圈中流过直流电流 时，线圈在永久磁铁的磁场 中受力，并带动指针倾斜， 指针停留在某一确定位置 ，刻度盘上给出一个相应 的读数。机械调零机构用于 校正零位误差，在没有测量 讯号时借以将仪表指针调到 指向零位。磁电式仪表的灵 敏度和精确度较高，刻度盘分度均匀。磁电式仪 表必须加上整流器才能用于交流测量而过载能力
FENGNINGZHIJIAOZHONGXIN
FENGNINGZHIJIAOZHONGXIN
感应式仪表由固定的开口电磁铁、永久磁铁、 可转动铝盘及转轴、计数器等组成。当电磁铁线 圈中流过电流时，铝盘里产生涡流，涡流与磁场 相互作用使铝盘受力转动，计数器计数。铝盘转 动时切割永久磁铁的磁场产生反作用力矩。感应 式仪表用于计量交流电量。
若按读数方式可分为指针式、数字式等仪表。 按安装方式可分为携带式和固定式仪表。
FENGNINGZHIJIAOZHONGXIN
二、电工仪表常用符号 为了便于了解仪表的性能和使用范围，在仪表 的刻度盘上标有一GNINGZHIJIAOZHONGXIN
FENGNINGZHIJIAOZHONGXIN
FENGNINGZHIJIAOZHONGXIN
FENGNINGZHIJIAOZHONGXIN
电动式仪表由固定的线圈、可转动的线圈及转 轴、游丝、指针、机械调零机构等组成。当两个 线圈都流过电流时，可转动线圈受力并带动指针 偏转。电动式仪表可直接用于交、直流测量；精 度较高。电动式仪表制作电压表或电流表时，刻 度盘分度不均匀，结构上也应有抗干扰设计。电 动式仪表常用来制作功率表、功率因数表等表计。
1、交流电压的测量
FENGNINGZHIJIAOZHONGXIN
测量电路的电压时，应将电压表并联在被测电 压的两端，600V以上的交流电压，一般不直接接 入电压表。工厂中变压系统的电压，均要通过电 压互感器，将二次侧的电压变换到100V再进行测 量。电压表的内阻越大，所产生的误差越小，准 确度越高。
FENGNINGZHIJIAOZHONGXIN
FENGNINGZHIJIAOZHONGXIN
低压电工作业
低压电工作业
FENGNINGZHIJIAOZHONGXIN
FENGNINGZHIJIAOZHONGXIN
第七章 常用电工测量仪表
低压电工作业
第七章
FENGNINGZHIJIAOZHONGXIN
FENGNINGZHIJIAOZHONGXIN
较小。磁电式仪表多用来制作携带式电压表、电 流表等表计。
电磁式仪表由固定的线圈、可转动的铁芯及转 轴、游丝、指针、机械调零机构等组成。铁芯位 于线圈的空腔内。当线圈中流过电流时，线圈产 生的磁场使铁芯磁化。铁芯磁化后受到磁场力的 作用并带动指针偏转。电磁式仪表过载能力强， 可直接用于直流和交流测量。电磁式仪表的精度 较低；刻度盘分度不均匀；容易受外磁场干扰， 结构上应有抗干扰设计。电磁式仪表常用来制作 配电柜用电压表、电流表等表计。
1
FENGNINGZHIJIAOZHONGXIN
1
第二节
FENGNINGZHIJIAOZHONGXIN
电流和电压测量
电流和电压测量分别用电流表和电压表作为测 量仪表。
一、电流的测量 1、直流电流的测量 测量直流电流时，电流表就与负载串联在电路 中，并注意仪表的极性和量程，如图所示。测量 直流大电流应配用分流器，如图所示。在带有分 流器的仪表测量时，应将分流器的电流端钮（外 侧两个端钮）串入电路中，表头由外附定值导线
第三节
FENGNINGZHIJIAOZHONGXIN
万用电表
万用表又称为多用表、三用表，是电工经常使 用的多用途仪表，它实质上是一个带有整流器的 磁电式仪表。万用表具有多功能、多量程的测量， 一般可以测量直流电压、直流电流、交流电压和 电阻。有的还可以测量交流电流、电感、电容、 音频电平等。万用表由于具有用途广泛、操作简 单以及携带方便等优点，因而是电工最常用的电 工测量仪表。
FENGNINGZHIJIAOZHONGXIN
电工仪表的精确度等级分为0.1、0.2、0.5、 1.0、1.5、2.5、4.0等七级。仪表精确度K（%） 用引用相对误差表示，例如，0.5级仪表的引用相 对误差为0.5%。
按照测量方法，电工仪表主要分为直读式仪表 和比较式仪表。前者根据仪表指针所指位置从刻 度盘上直接读数，如电流表、万用表等。后者是 将被测量与已知的标准量进行比较来测量，如电 桥、接地电阻仪等。
