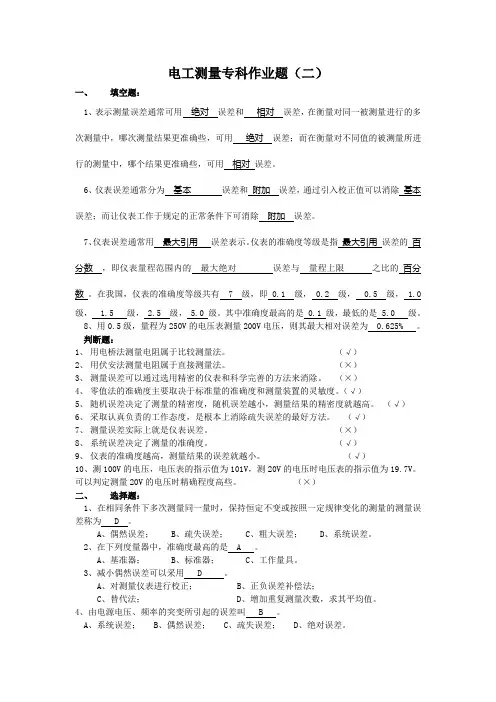

电工测量专科作业题（二）一、填空题：1、表示测量误差通常可用绝对误差和相对误差，在衡量对同一被测量进行的多次测量中，哪次测量结果更准确些，可用绝对误差；而在衡量对不同值的被测量所进行的测量中，哪个结果更准确些，可用相对误差。
6、仪表误差通常分为基本误差和附加误差，通过引入校正值可以消除基本误差；而让仪表工作于规定的正常条件下可消除附加误差。
7、仪表误差通常用最大引用误差表示。
仪表的准确度等级是指最大引用误差的百分数，即仪表量程范围内的最大绝对误差与量程上限之比的百分数。
在我国，仪表的准确度等级共有 7 级，即 0.1 级， 0.2 级， 0.5 级， 1.0 级， 1.5 级， 2.5 级， 5.0 级。
其中准确度最高的是 0.1 级，最低的是 5.0 级。
8、用0.5级，量程为250V的电压表测量200V电压，则其最大相对误差为 0.625% 。
判断题：1、用电桥法测量电阻属于比较测量法。
（√）2、用伏安法测量电阻属于直接测量法。
（×）3、测量误差可以通过选用精密的仪表和科学完善的方法来消除。
（×）4、零值法的准确度主要取决于标准量的准确度和测量装置的灵敏度。
（√）5、随机误差决定了测量的精密度，随机误差越小，测量结果的精密度就越高。
（√）6、采取认真负责的工作态度，是根本上消除疏失误差的最好方法。
（√）7、测量误差实际上就是仪表误差。
（×）8、系统误差决定了测量的准确度。
（√）9、仪表的准确度越高，测量结果的误差就越小。
（√）10、测100V的电压，电压表的指示值为101V，测20V的电压时电压表的指示值为19.7V。
可以判定测量20V的电压时精确程度高些。
（×）二、选择题：1、在相同条件下多次测量同一量时，保持恒定不变或按照一定规律变化的测量的测量误差称为 D 。
A、偶然误差；B、疏失误差；C、粗大误差；D、系统误差。
2、在下列度量器中，准确度最高的是 A 。

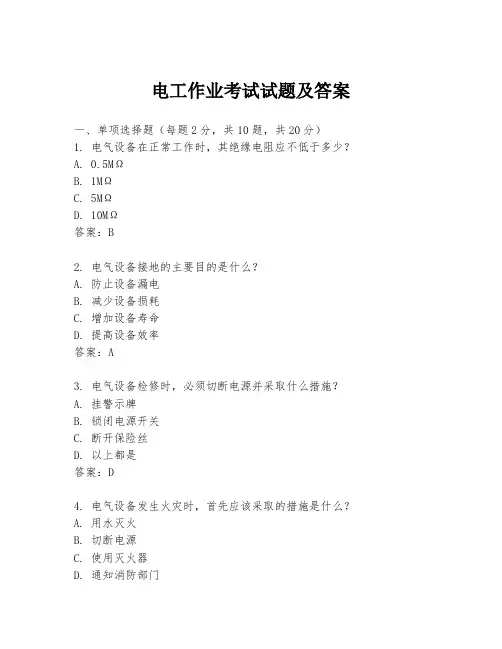

电工作业考试试题及答案一、单项选择题（每题2分，共10题，共20分）1. 电气设备在正常工作时，其绝缘电阻应不低于多少？A. 0.5MΩB. 1MΩC. 5MΩD. 10MΩ答案：B2. 电气设备接地的主要目的是什么？A. 防止设备漏电B. 减少设备损耗C. 增加设备寿命D. 提高设备效率答案：A3. 电气设备检修时，必须切断电源并采取什么措施？A. 挂警示牌B. 锁闭电源开关C. 断开保险丝D. 以上都是答案：D4. 电气设备发生火灾时，首先应该采取的措施是什么？A. 用水灭火B. 切断电源C. 使用灭火器D. 通知消防部门答案：B5. 电气设备检修时，应穿戴哪些防护用品？A. 绝缘手套和绝缘鞋B. 普通手套和普通鞋C. 防护眼镜和安全帽D. 以上都不是答案：A6. 电气设备绝缘电阻的测量周期应为多久？A. 每年一次B. 每半年一次C. 每季度一次D. 每月一次答案：A7. 电气设备接地电阻的最大允许值是多少？A. 4ΩB. 10ΩC. 20ΩD. 30Ω答案：B8. 电气设备检修时，应使用哪种类型的照明？A. 普通照明B. 防爆照明C. 应急照明D. 便携式照明答案：B9. 电气设备检修时，应采取哪些安全措施？A. 切断电源并挂警示牌B. 仅切断电源C. 仅挂警示牌D. 以上都不是答案：A10. 电气设备发生漏电时，应采取什么措施？A. 立即停止使用B. 继续使用C. 通知设备维修人员D. 以上都不是答案：A二、多项选择题（每题3分，共5题，共15分）1. 电气设备检修时，以下哪些措施是正确的？A. 切断电源B. 挂警示牌C. 使用普通照明D. 穿戴绝缘手套和绝缘鞋答案：A, B, D2. 电气设备接地的目的包括哪些？A. 防止设备漏电B. 减少电磁干扰C. 保护设备不受雷击D. 提高设备效率答案：A, B, C3. 电气设备绝缘电阻的测量周期和方法应符合哪些规定？A. 每年至少测量一次B. 使用500V兆欧表测量C. 测量前设备必须断电D. 测量结果应记录并保存答案：A, B, C, D4. 电气设备发生火灾时，以下哪些措施是正确的？A. 切断电源B. 使用水灭火C. 使用灭火器D. 通知消防部门答案：A, C, D5. 电气设备检修时，应采取哪些安全措施？A. 切断电源并挂警示牌B. 穿戴绝缘手套和绝缘鞋C. 使用防爆照明D. 通知相关人员答案：A, B, C, D三、判断题（每题1分，共5题，共5分）1. 电气设备接地可以有效地防止设备漏电。

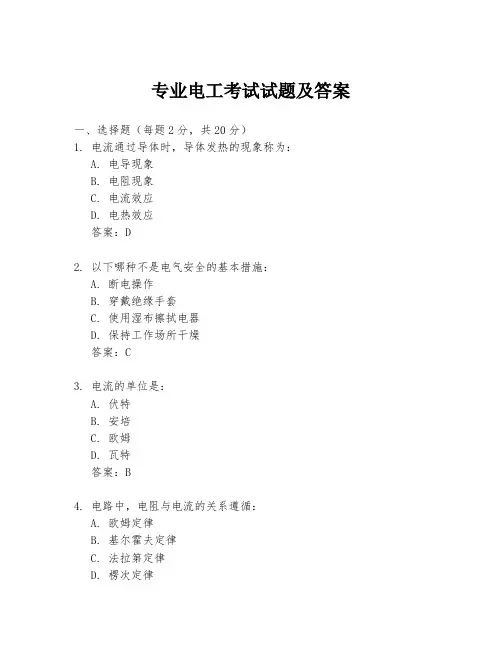

专业电工考试试题及答案一、选择题（每题2分，共20分）1. 电流通过导体时，导体发热的现象称为：A. 电导现象B. 电阻现象C. 电流效应D. 电热效应答案：D2. 以下哪种不是电气安全的基本措施：A. 断电操作B. 穿戴绝缘手套C. 使用湿布擦拭电器D. 保持工作场所干燥答案：C3. 电流的单位是：A. 伏特B. 安培C. 欧姆D. 瓦特答案：B4. 电路中，电阻与电流的关系遵循：A. 欧姆定律B. 基尔霍夫定律C. 法拉第定律D. 楞次定律答案：A5. 以下哪个不是电气设备的保护接地目的：A. 防止设备漏电B. 防止设备过载C. 防止设备遭受雷击D. 防止设备外壳带电答案：B6. 三相交流电的相位差是：A. 30度B. 45度C. 60度D. 120度答案：D7. 变压器的工作原理是：A. 电磁感应B. 静电感应C. 光电效应D. 热电效应答案：A8. 以下哪个不是电力系统的组成部分：A. 发电机B. 输电线路C. 电动机D. 电表答案：D9. 电流的三要素是：A. 电流大小、电流方向、电流时间B. 电压大小、电流方向、电流时间C. 电压大小、电流大小、电流方向D. 电压大小、电流大小、电阻大小答案：C10. 以下哪种不是电缆的类型：A. 电力电缆B. 控制电缆C. 通信电缆D. 光纤电缆答案：D二、判断题（每题1分，共10分）1. 所有电气设备在操作前都必须进行绝缘测试。
（对）2. 任何时候都可以使用湿手触摸电器开关。
（错）3. 电气火灾时应立即用水扑灭。
（错）4. 电气设备接地可以防止触电事故。
（对）5. 所有电气设备的外壳都必须接地。
（对）6. 电气设备在维修时可以不切断电源。
（错）7. 电气设备过载时，可以通过增加电流来解决。
（错）8. 电气设备在雷雨天气中工作是安全的。
（错）9. 电气设备的接地线可以作为其他用途使用。
（错）10. 电气设备的操作人员必须持有电工证。
（对）三、简答题（每题5分，共30分）1. 简述欧姆定律的内容及其应用。

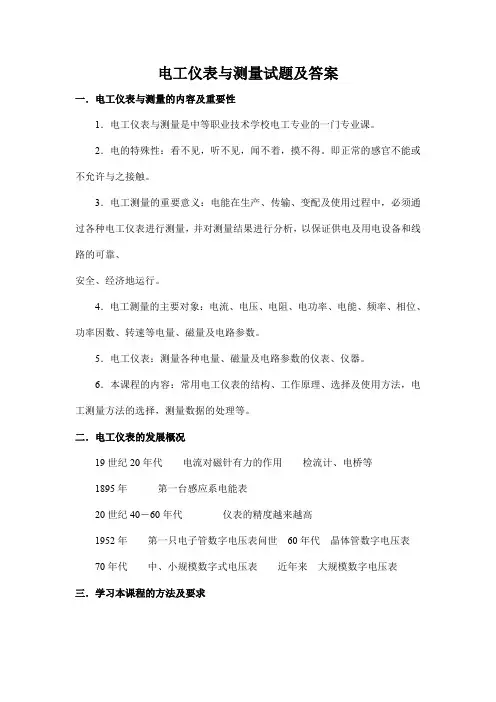

电工仪表与测量试题及答案一．电工仪表与测量的内容及重要性1．电工仪表与测量是中等职业技术学校电工专业的一门专业课。
2．电的特殊性：看不见，听不见，闻不着，摸不得。
即正常的感官不能或不允许与之接触。
3．电工测量的重要意义：电能在生产、传输、变配及使用过程中，必须通过各种电工仪表进行测量，并对测量结果进行分析，以保证供电及用电设备和线路的可靠、安全、经济地运行。
4．电工测量的主要对象：电流、电压、电阻、电功率、电能、频率、相位、功率因数、转速等电量、磁量及电路参数。
5．电工仪表：测量各种电量、磁量及电路参数的仪表、仪器。
6．本课程的内容：常用电工仪表的结构、工作原理、选择及使用方法，电工测量方法的选择，测量数据的处理等。
二．电工仪表的发展概况19世纪20年代电流对磁针有力的作用检流计、电桥等1895年第一台感应系电能表20世纪40－60年代仪表的精度越来越高1952年第一只电子管数字电压表问世60年代晶体管数字电压表70年代中、小规模数字式电压表近年来大规模数字电压表三．学习本课程的方法及要求1．按测量机构（或数字式电压基本表）－→测量线路－→测量仪表的基本思路学习。
2．注意理论教学、直观教学和生产实习的密切结合。
§1－1常用电工仪表的分类、型号和标志一．常用电工仪表的分类1．指示仪表（1）按工作原理分类磁电系、电磁系、电动系、感应系、整流系等。
（2）按使用方法分类安装式、便携式。
（3）按被测量的名称分类电流表、电压表、功率表、电能表、频率表、相位表、万用表等。
（4）按准确度等级分类0.1、0.2、0.5、1.0、1.5、2.5、5.0共七级。
（5）按使用条件分类A组环境0－400C B组－200C－500CC组－400C－600C（6）按被测电流种类分类直流仪表、交流仪表、交直流两用仪表三类。
2．比较仪表又分为直流比较仪表和交流比较仪表。
3．数字仪表采用数字技术，以数码形式直接显示被测量的大小。

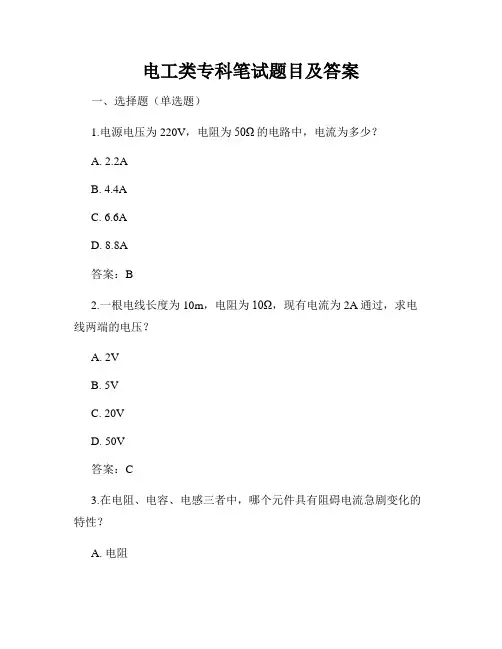

电工类专科笔试题目及答案一、选择题（单选题）1.电源电压为220V，电阻为50Ω的电路中，电流为多少？A. 2.2AB. 4.4AC. 6.6AD. 8.8A答案：B2.一根电线长度为10m，电阻为10Ω，现有电流为2A通过，求电线两端的电压？A. 2VB. 5VC. 20VD. 50V答案：C3.在电阻、电容、电感三者中，哪个元件具有阻碍电流急剧变化的特性？A. 电阻C. 电感答案：C4.电源电压为220V，电阻为40Ω的电路中，电流为2.5A，则电路功率为多少？A. 605WB. 550WC. 5.5WD. 2.2W答案：A5.在电路中，阻值为100Ω的电阻器串联电源的电压为110V，求通过该电阻器的电流大小？A. 0.1AB. 1AC. 2.2AD. 11A答案：A二、选择题（多选题）1.以下哪些元件可以用来实现电流的开关控制？（可多选）B. 电容C. 二极管D. 可变电阻E. 继电器答案：C、D、E2.以下哪些元件在直流电路中会扮演电源的作用？（可多选）A. 电阻B. 二极管C. 场效应管D. MOS管E. 电池答案：E3.以下哪些元件具有存储电能的功能？（可多选）A. 电容B. 电感C. 电阻答案：A、B、D4.以下哪些元件具有放大电信号的功能？（可多选）A. 电容B. 电感C. 二极管D. 晶体管E. 三极管答案：C、D、E5.以下哪些元件可以用来实现电压的变换？（可多选）A. 变压器B. 电阻C. 电容D. 电感答案：A、B三、填空题1.一台电流表的量程为0-5A，内阻为5Ω，若要测试5A电流，则需要添加_______的并联电阻，使得整个电流回路的电阻为 _______。
答案：0.25Ω，5.25Ω2.已知电压为220V，电阻为40Ω，求电流大小。
答案：5.5A3.电感元件的单位为_______。
答案：亨利（H）4.一根电线长度为8m，电阻为12Ω，通过该电阻的电流为5A，求电压大小。
单项选择题：1、表征系统误差大小程度的量称为（ A ）。
A 、准确度 B 、精确度C 、精密度D 、确定度2、 精密度是表征（ A ）的大小程度。
A 、偶然误差B 、疏忽误差C 、附加误差D 、引用误差 3、 准确度是表征（ B ）的大小程度。
A 、附加误差 B 、系统误差C 、偶然误差D 、引用误差4、 检流计下量限可达到（ B ） A 。
-3 -11 -5 -7A 、 10-3B 、 10-11C 、 10-5D 、 10-75、 直流电位差计量限一般不超过（ A ）V 。
A 、 2 B 、 5C 、 8D 、 106、 电动系仪表的转动力矩由被测量的（ D ）决定。
A 、平均值 B 、峰值 C 、峰-峰值 D 、有效值7、 电磁系仪表的转动力矩由被测量的（ C ）决定。
A 、平均值B 、峰值C 、有效值D 、峰-峰值 8、 整流系仪表的转动力矩由被测量的（ B ）决定。
A 、峰值 B 、平均值C 、有效值D 、峰-峰值9、 通常，（ C ）级以下的电测仪表用于一般工程测量。
A 、 0.5 B 、 1.0 C 、 1.5 D 、 2.510、 准确度超过（ A ）级的测量需要选用比较仪器。
A 、 0.1 B 、 0.2 C 、 0.5D 、 5.011、 配套用的扩大量程的装置（分流器、互感器等），它们的准确度选择要求比测量仪器本身高（ B ）级。
A 、 1B 、 2~3C 、 4~5D 、 6 12、 测量电能普遍使用（ C ）表。
A 、电压 B 、电流 C 、电度 D 、功率 13、 直流电度表多为（ C ）系 A 、磁电 B 、电磁 C 、电动 D 、感应 14、 精确测量电路参数可以使用（ C ）。
A 、电压表 B 、电流表 C 、电桥 D 、万用表 15、 直流单电桥适用于测量（ B ）电阻。
A 、接地 B 、中值 C 、高值 D 、绝缘 16、 直流双电桥适用于测量（ B ）电阻。

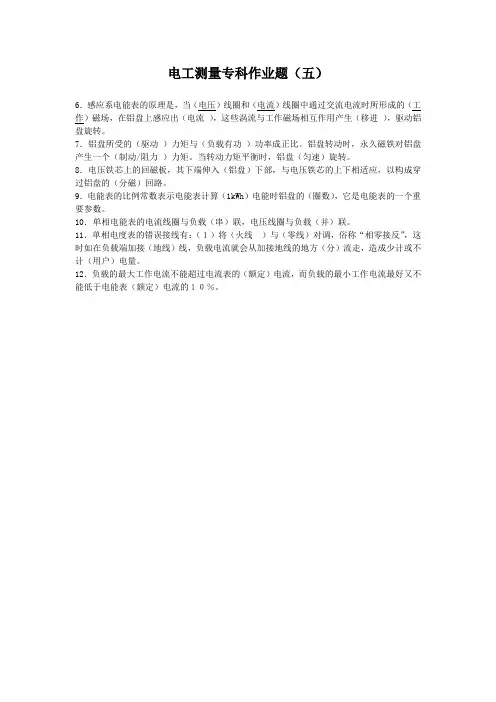

电工测量专科作业题（五）
6．感应系电能表的原理是，当（电压）线圈和（电流）线圈中通过交流电流时所形成的（工作）磁场，在铝盘上感应出（电流），这些涡流与工作磁场相互作用产生（移进），驱动铝盘旋转。
7．铝盘所受的（驱动）力矩与（负载有功）功率成正比。
铝盘转动时，永久磁铁对铝盘产生一个（制动/阻力）力矩。
当转动力矩平衡时，铝盘（匀速）旋转。
8．电压铁芯上的回磁板，其下端伸入（铝盘）下部，与电压铁芯的上下相适应，以构成穿过铝盘的（分磁）回路。
9．电能表的比例常数表示电能表计算（1kWh）电能时铝盘的（圈数），它是电能表的一个重要参数。
10．单相电能表的电流线圈与负载（串）联，电压线圈与负载（并）联。
11．单相电度表的错误接线有：（１）将（火线）与（零线）对调，俗称“相零接反”，这时如在负载端加接（地线）线，负载电流就会从加接地线的地方（分）流走，造成少计或不计（用户）电量。
12．负载的最大工作电流不能超过电流表的（额定）电流，而负载的最小工作电流最好又不能低于电能表（额定）电流的１０％。

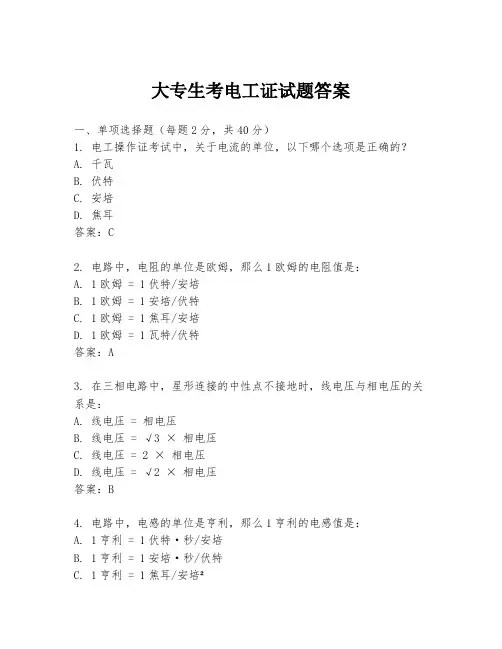

大专生考电工证试题答案一、单项选择题（每题2分，共40分）1. 电工操作证考试中，关于电流的单位，以下哪个选项是正确的？A. 千瓦B. 伏特C. 安培D. 焦耳答案：C2. 电路中，电阻的单位是欧姆，那么1欧姆的电阻值是：A. 1欧姆 = 1伏特/安培B. 1欧姆 = 1安培/伏特C. 1欧姆 = 1焦耳/安培D. 1欧姆 = 1瓦特/伏特答案：A3. 在三相电路中，星形连接的中性点不接地时，线电压与相电压的关系是：A. 线电压 = 相电压B. 线电压= √3 × 相电压C. 线电压= 2 × 相电压D. 线电压= √2 × 相电压答案：B4. 电路中，电感的单位是亨利，那么1亨利的电感值是：A. 1亨利 = 1伏特·秒/安培B. 1亨利 = 1安培·秒/伏特C. 1亨利 = 1焦耳/安培²D. 1亨利 = 1瓦特/安培答案：A5. 交流电路中，功率因数的计算公式是：A. 功率因数 = 有功功率 / 视在功率B. 功率因数 = 视在功率 / 有功功率C. 功率因数 = 无功功率 / 视在功率D. 功率因数 = 有功功率 / 无功功率答案：A6. 直流电路中，电容器的充电和放电过程是：A. 充电时电流逐渐增大，放电时电流逐渐减小B. 充电时电流逐渐减小，放电时电流逐渐增大C. 充电时电流逐渐减小，放电时电流逐渐减小D. 充电时电流逐渐增大，放电时电流逐渐增大答案：B7. 电路中，电感器的单位是亨利，电容器的单位是法拉，那么1法拉的电容值是：A. 1法拉 = 1安培·伏特/秒B. 1法拉 = 1伏特·秒/安培C. 1法拉 = 1焦耳/安培²D. 1法拉 = 1瓦特/安培答案：B8. 电路中，电感器和电容器串联时，电路的谐振频率可以通过以下公式计算：A. f = 1 / (2π√LC)B. f = √(1 / (2πLC))C. f = 1 / (2πLC)D. f = 2π / √LC答案：A9. 在电路中，如果负载的阻抗为纯电阻性，则电路的功率因数为：A. 0B. 0.5C. 1D. -1答案：C10. 电路中，三相负载的星形连接和三角形连接，以下哪个说法是正确的？A. 星形连接的线电压等于相电压B. 三角形连接的线电流等于相电流C. 星形连接的线电流等于相电流D. 三角形连接的线电压等于相电压答案：D11. 电路中，如果负载的阻抗为纯电感性，则电路的功率因数为：A. 0B. 0.5C. 1D. -1答案：A12. 电路中，如果负载的阻抗为纯容性，则电路的功率因数为：A. 0B. 0.5C. 1D. -1答案：D13. 电路中，串联电路的总电阻等于各个电阻之和，那么并联电路的总电阻计算公式是：A. 1/R总 = 1/R1 + 1/R2 + ... + 1/RnB. R总 = R1 + R2 + ... + RnC. R总 = 1/(1/R1 + 1/R2 + ... + 1/Rn)D. R总= R1 × R2 × ... × Rn / (R1 + R2 + ... + Rn)答案：A14.。

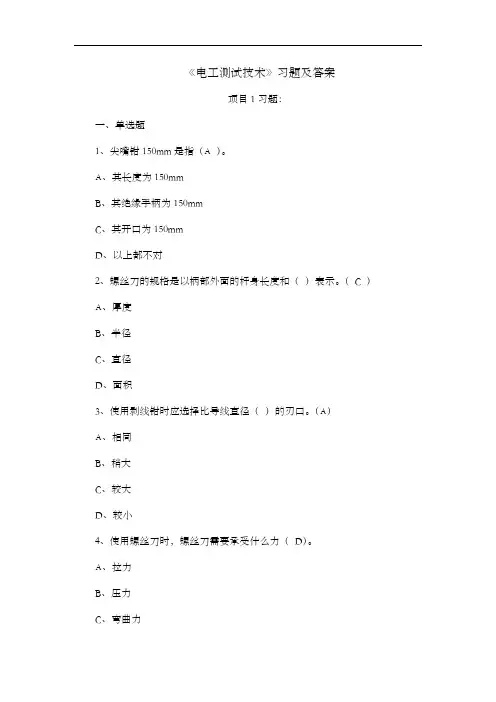

《电工测试技术》习题及答案项目1习题：一、单选题1、尖嘴钳150mm是指（A ）。
A、其长度为150mmB、其绝缘手柄为150mmC、其开口为150mmD、以上都不对2、螺丝刀的规格是以柄部外面的杆身长度和（）表示。
（C ）A、厚度B、半径C、直径D、面积3、使用剥线钳时应选择比导线直径（）的刃口。
（A）A、相同B、稍大C、较大D、较小4、使用螺丝刀时，螺丝刀需要承受什么力（D）。
A、拉力B、压力C、弯曲力D、扭转力5、验电笔一般适用于交、直流电压为（）V以下。
（C）A、220VB、380VC、500VD、1000V二、判断题1、用验电笔验电时，应赤脚站立，保证与大地有良好的接触。
（×）2、验电笔使用前必须确认验电笔良好。
（√）3、验电是保证电气作业安全的技术措施之一。
（√）4、在没有使用验电笔验电之前，线路应视为无电。
（×）5、在使用剥线钳时应根据导线线径选择合适的刃口。
（√）项目2习题：一、单选题1、在测量不同大小的被测量时，可以用（）来表示测量结果的准确程度。
（B ）A、绝对误差B、相对误差C、附加误差D、基本误差2、（）情况下，仪表的准确度等于测量结果的准确度。
（C ）A、当被测量正好大于仪表量程B、当被测量正好小于仪表量程C、当被测量正好等于仪表量程D、当被测量与仪表量程无关3、由电源突变引起的误差叫（B ）。
A、系统误差B、偶然误差C、疏失误差D、绝对误差4、选择仪表的准确度时，要求（D ）。
A、越高越好B、越低越好C、无所谓D、根据测量的需要选择5、强化职业责任是（）职业道德规范的具体要求。
（D ）A、团结协作B、诚实守信C、勤劳节俭D、爱岗敬业6、下列关于爱岗敬业的说法中,你认为正确的是（B ）。
A、市场经济鼓励人才流动,再提倡爱岗敬业已不合时宜B、即便在市场经济时代,也要提倡“干一行、爱一行、专一行”C、要做到爱岗敬业就应一辈子在岗位上无私奉献D、在现实中,我们不得不承认,“爱岗敬业”的观念阻碍了人们的择业自由7、人们对未来的工作部门、工作种类、职责业务的想象、向往和希望称为（C ）。

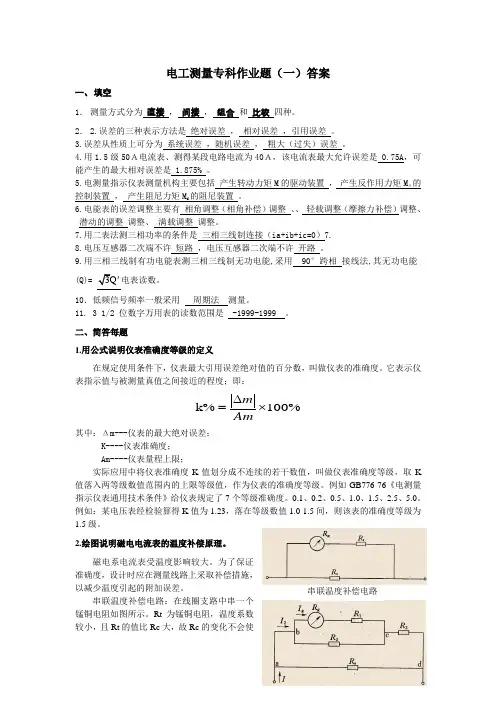

电工测量专科作业题（一）答案一、 填空1． 测量方式分为 直接 ， 间接 ， 组合 和 比较 四种。
2． 2.误差的三种表示方法是 绝对误差 ， 相对误差 ，引用误差 。
3.误差从性质上可分为 系统误差 ，随机误差 ， 粗大（过失）误差 。
4.用1.5级50Ａ电流表、测得某段电路电流为40Ａ，该电流表最大允许误差是 0.75A ，可能产生的最大相对误差是 1.875% 。
5.电测量指示仪表测量机构主要包括 产生转动力矩M 的驱动装置 ， 产生反作用力矩M Α的控制装置 ， 产生阻尼力矩M d 的阻尼装置 。
6.电能表的误差调整主要有 相角调整（相角补偿）调整 、、 轻载调整（摩擦力补偿）调整、潜动的调整 调整、 满载调整 调整。
7.用二表法测三相功率的条件是 三相三线制连接（ia+ib+ic=0）7.8.电压互感器二次端不许 短路 ，电压互感器二次端不许 开路 。
9.用三相三线制有功电能表测三相三线制无功电能,采用 90°跨相 接线法,其无功电能(Q)= 3Q '电表读数。
10．低频信号频率一般采用 周期法 测量。
11. 3 1/2 位数字万用表的读数范围是 -1999-1999 。
二、简答每题1.用公式说明仪表准确度等级的定义在规定使用条件下，仪表最大引用误差绝对值的百分数，叫做仪表的准确度。
它表示仪表指示值与被测量真值之间接近的程度；即：k%100%m Am∆=⨯ 其中：Δm---仪表的最大绝对误差；K----仪表准确度；Am----仪表量程上限；实际应用中将仪表准确度K 值划分成不连续的若干数值，叫做仪表准确度等级，取K值落入两等级数值范围内的上限等级值，作为仪表的准确度等级。
例如GB776-76《电测量指示仪表通用技术条件》给仪表规定了7个等级准确度。
0.1、0.2、0.5、1.0、1.5、2.5、5.0。
例如：某电压表经检验算得K 值为1.23，落在等级数值1.0-1.5间，则该表的准确度等级为1.5级。
电工测量专科作业题（一）答案一、 填空1． 测量方式分为 直接 ， 间接 ， 组合 和 比较 四种。
2． 2.误差的三种表示方法是 绝对误差 ， 相对误差 ，引用误差 。
3.误差从性质上可分为 系统误差 ，随机误差 ， 粗大（过失）误差 。
4.用1.5级50Ａ电流表、测得某段电路电流为40Ａ，该电流表最大允许误差是 0.75A ，可能产生的最大相对误差是 1.875% 。
5.电测量指示仪表测量机构主要包括 产生转动力矩M 的驱动装置 ， 产生反作用力矩M Α的控制装置 ， 产生阻尼力矩M d 的阻尼装置 。
6.电能表的误差调整主要有 相角调整（相角补偿）调整 、、 轻载调整（摩擦力补偿）调整、潜动的调整 调整、 满载调整 调整。
7.用二表法测三相功率的条件是 三相三线制连接（ia+ib+ic=0）7.8.电压互感器二次端不许 短路 ，电压互感器二次端不许 开路 。
9.用三相三线制有功电能表测三相三线制无功电能,采用 90°跨相 接线法,其无功电能(Q)= 3Q '电表读数。
10．低频信号频率一般采用 周期法 测量。
11. 3 1/2 位数字万用表的读数范围是 -1999-1999 。
二、简答每题1.用公式说明仪表准确度等级的定义在规定使用条件下，仪表最大引用误差绝对值的百分数，叫做仪表的准确度。
它表示仪表指示值与被测量真值之间接近的程度；即：k%100%m Am∆=⨯ 其中：Δm---仪表的最大绝对误差；K----仪表准确度；Am----仪表量程上限；实际应用中将仪表准确度K 值划分成不连续的若干数值，叫做仪表准确度等级，取K值落入两等级数值范围内的上限等级值，作为仪表的准确度等级。
例如GB776-76《电测量指示仪表通用技术条件》给仪表规定了7个等级准确度。
0.1、0.2、0.5、1.0、1.5、2.5、5.0。
例如：某电压表经检验算得K 值为1.23，落在等级数值1.0-1.5间，则该表的准确度等级为1.5级。
2.绘图说明磁电电流表的温度补偿原理。
磁电系电流表受温度影响较大。
为了保证准确度，设计时应在测量线路上采取补偿措施，以减少温度引起的附加误差。
串联温度补偿电路：在线圈支路中串一个锰铜电阻如图所示。
Rt 为锰铜电阻，温度系数较小，且Rt 的值比Rc 大，故Rc 的变化不会使串联温度补偿电路这条支路总电阻产生大的变化，电流分配将因而基本不变，从而起到了补偿作用。
串并联温度补偿电路：图中，Rg和R3为铜电阻；R1、R 2为锰铜电阻；Rs是分流器；也用锰铜制成。
当温度升高时，R3和Rg均增大较多，导致Ig下降I2也下降，结点c、d 之间的电压Ucd下降，而b、c点之间的电压Ubc上升，因此流过线圈的电流Ig又上升，从而补偿了刚才的下降。
同时由于Ｒ3是铜电阻，故这个支路电阻上升慢，I3和Ig的分配关系将变化，Ig会增加，于是又补偿了一部分Ig的下降。
3. 什么叫潜动？产生潜动原因有哪些？如何限制潜动？在负荷电流为零（用户不用电）时，电度表的转表盘仍然连续转动一周以上的现象叫潜动。
产生潜动原因：是摩擦力补偿力矩过大（轻载补偿过大），电压线圈安装倾斜等。
防止潜动方法：①在铝盘上钻两个对称的小孔，此孔经电压磁极下时，能分散盘上的感生电流，减小驱动力矩，从而防止了潜动。
②在电能表转轴上固接一钢丝，在电压线圈磁极上固定一钢片。
由于钢片被电压铁芯的漏磁通磁化，当钢丝转过钢片离开时，其间产生电磁力矩阻止转盘转动。
改变钢丝和钢片之间的距离及钢片面积，就改变了电磁制动力矩大小从而阻止潜动。
4．感应系单相电能表驱动力矩是怎样生产生的？它的大小和方向是由什么决定？单相感应系电能表主要由电压线圈，电流线圈和感应铝盘组成。
电压线圈和电路线圈分别产生交变磁通穿过铝盘，这些磁通不但空间位置不同，而且交变的出相角也不同就在铝盘周围形成了所谓”移进磁场”。
可以证明移进磁场的移进方向是从相位超前的磁通位置移向相位滞后的磁通位置，这也是驱动铝盘转动的方向。
5. 绘图说明单相电能表的接线图6.绘图说明两表法测三相功率的原理（负载三角或星形联接）串并联温度补偿电路（１）两只功率表的电流线圈分别串接任意两相，但电流线圈的发电机端必须?接到电源侧；（２）两功率表的电压线圈的发电机端，必须分别接到各自电流线圈所在的相?上，而另一端接在公共相上。
两表法测功适用于三相三线制（ia+ib+ic=0），不论对称或不对称都可以使用。
三相负载总功率P等于两只功率表读数值（W1,W2）的和.①当负载功率因数>0.5时 P=W1+W2②当负载功率因数<0.5时，将有一只表的指针反偏（如W2），此时应将该表（W2）电流线圈的两个端钮反接，使指针正向偏转，但该表（W2）的读数应为负值三相总功率 P=W1-W2 ③绘图见图7.简述在感应系电能表中永久磁铁的作用，可否将永久磁铁按极性相反方向安装？运动中的铝盘与永久磁铁相互作用切割磁力线，产生阻碍铝盘运动的阻力，产生阻力的方向只与铝盘运动的方向相反，磁铁的极性无关，因此可以将永久磁铁按极性相反方向安装8.画出兆欧表测量电缆绝缘电阻的原理图，说明屏极（G）的作用原理。
①兆欧表的接线柱共三个； "L"(线端)，"E"(地端)，"G"(屏蔽端也叫保护环）。
②在进行一般测量时，只要把被测绝缘电阻接在"L"和"E"端之间即可。
③但当被测绝缘物表面不干净或潮湿时（漏电严重），为准确测量绝缘材料的绝缘电阻（即体电阻），就必须使用"G"电极，即将被测物的屏蔽环或不须测量的部分与"G"端相联接。
④这样绝缘材料的表面漏电流Ijs，沿绝缘材料表面经屏蔽端"G"直接流回发电机的负端，而不经兆欧表的测量机构（动圈）。
这样就从根本上消除了表面漏电流的影响。
⑤绘图见图9.说明兆欧结构特点及使用注意事项一般兆欧表主要是由手摇发电机、比率型磁电系测量机构以及测量电路等组成。
比率型磁电系测量机构的特点是：①可动部分装有两个可动线圈，一个产生转动力矩，另一个产生反作用力矩；②空气隙内的磁场分布不均匀。
如铁心带缺口的结构或椭圆形铁心结构。
使用注意事项：使用兆表测量设备的绝缘电阻时，须在设备不带电的情况下才能进行测量。
为此，测量之前须先将电源切断，并对被测设备进行充分的放电。
兆欧表在使用前须进行检查。
缓慢摇动手摇发电机的手柄在“Ｌ”、“Ｅ”两个端钮开路时指针应该指在标尺的“∞”刻度处，在“Ｌ”、“Ｅ”短接时指针应指在“０”位上。
测量电解电容器的介质绝缘电阻时，按电容器耐压的高低选用兆欧表。
要注意兆欧表上的正负极性。
正极接（Ｌ），负极接（Ｅ），不可反接。
否则会使电容器击穿。
而测量其它电容器的介质绝缘电阻时，可不考虑这一点。
测量绝缘电阻时，发电机的手柄应由慢渐快的摇动。
若发现指针指零，说明被测绝缘物有短路现象，这时不能继续摇动，以防表内的动圈因发?热而损坏。
当兆欧表没有停止转动和被测物没有放电之前，不可用手去触及被试物的测量部分，或进行拆除导线的工作。
在测量具有大电容设备的绝缘电阻之后，必须先将被测物对地放电，然后再停止兆欧表的发电机手柄的转动。
这主要是为了防止电容器放电，而损坏兆欧表。
10.说明电流互感器使用注意事项（１）运行中电流互感器二次线圈不许开路；（２）电流互感器二次侧应可靠地接地，防止一次侧的高电压窜入二次侧。
但只允许有一个接地点，在接近电流互感器端子箱内，经端子接地；（３）为了保证测量的准确性和电网的安全运行，计量用的电流互感器次级回路必须专用；（４）注意电流互感器连接极性。
电流互感器一次及二次绕组的端子上有极性标志。
一次绕组出线端首端标为L1，末端为L2；二次绕组出线端标为K1，末端标为K2。
11.说明电压互感器使用注意事项（１）电压互感器二次侧严禁短路。
（２）电压互感器二次侧应可靠接地，以保证人身及仪表的安全；3（３）按要求的相序进行接线，防止接错极性，否则将引起某一相电压升高倍12.画出接地电阻测量仪原理图，说明使用方法①将电位探测针Ｐ1插在被测接地电极Ｅ和电流探测针Ｃ1之间，按直线布置彼此相距２０米，再用导线将Ｅ1、Ｐ1、Ｃ1连接在仪表的相应端钮Ｅ、Ｐ、Ｃ上；②．将仪表水平放置，检查检流计的指针是否指在零位上，如果有偏差可调节零位调整器加以校正；③．将“倍率标度”置于最大的倍数，慢慢转动发电机的手柄，同时转动“测量标度盘”，使检流计的指针处于中心线的位置上；④．当检流计的指针接近平衡时，加快发电机的手柄，使其转速达到每分钟120转以上，再转动“测量标度盘”使指针指于中心线上；⑤．如果“测量标度盘”的读数小于１欧时，应将“倍率标度”置于较小的倍数档，并重新调整“测量标度盘”以得到正确的读数；⑥在测量接地电阻时，如果检流计的灵敏度过高，可把电位探针插得浅一些；如果检流计灵敏度不够，可沿电位探针和电流探测针注水，使土壤湿润。
13.A/D转换器是什么作用? 常用A/D转换方式有几种？说明其各自特点。
（给出3重即可）A/D转换器是将模拟量转换成数字量的器件，即模－数转换器；1)积分型：积分型AD工作原理是将输入电压转换成时间(脉冲宽度信号)或频率(脉冲频率),然后由定时器/计数器获得数字值.其优点是用简单电路就能获得高分辨率,但缺点是由于转换精度依赖于积分时间,因此转换速率极低。
2)逐次比较型逐次比较型AD由一个比较器和DA转换器通过逐次比较逻辑构成,从MSB开始,顺序地对每一位将输入电压与内置DA转换器输出进行比较,经n次比较而输出数字值.其电路规模属于中等.其优点是速度较高、功耗低,在低分辩率(<12位)时价格便宜,但高精度(>12位)时价格很高.3)并行比较型/串并行比较型(如TLC5510)并行比较型AD采用多个比较器,仅作一次比较而实行转换,又称FLash(快速)型.由于转换速率极高,n位的转换需要2n-1个比较器,因此电路规模也极大,价格也高,只适用于视频AD转换器等速度特别高的领域。
串并行比较型AD结构上介于并行型和逐次比较型之间,最典型的是由2个n/2位的并行型AD转换器配合DA转换器组成,用两次比较实行转换,所以称为Half flash(半快速)型.这类AD速度比逐次比较型高,电路规模比并行型小。
4)Σ-Δ(Sigma?/FONT>delta)调制型(如AD7705)Σ-Δ型AD由积分器、比较器、1位DA转换器和数字滤波器等组成.原理上近似于积分型,将输入电压转换成时间(脉冲宽度)信号,用数字滤波器处理后得到数字值.电路的数字部分基本上容易单片化,因此容易做到高分辨率.主要用于音频和测量.5)压频变换型压频变换型(Voltage-Frequency Converter)是通过间接转换方式实现模数转换的.其原理是首先将输入的模拟信号转换成频率,然后用计数器将频率转换成数字量.其优点是分辩率高、功耗低、价格低,但是需要外部计数电路共同完成AD转换.14.简述磁电系，电磁系，电动系，感应系电测量仪表结构特点。
