第七章 电工仪表及测量(题库考试要点和相关试题)

电工仪表考试题库及答案一、选择题1. 下列哪种电流称为交流电流？A. 直流电流B. 有没有交流电流？C. 交流电流答案： C2. 静止不动的电荷称为____________。

A. 动电荷B. 静电荷C. 静止电荷答案： B3. 电流的单位是什么？A. 伏特B. 瓦特C. 安培答案： C4. 电压的单位是什么？A. 伏特B. 瓦特C. 安培答案： A5. 下列哪种元件被设计和制造成具有电阻性？A. 电阻器B. 电容器C. 电感器答案： A二、判断题1. 电阻器是一种被设计和制造成对通过它的电流产生阻碍的元件。

A. 正确B. 错误答案： A2. 直流电能在电路中的传输是高效的。

A. 正确B. 错误答案： A3. 电流的方向是由正极流向负极。

A. 正确B. 错误答案： B4. 电荷是一种普通物质。

A. 正确B. 错误答案： B5. 电阻是导体材料的内在属性，与导体的形状和材料无关。

A. 正确B. 错误答案： B三、计算题1. 如果一个电流为2安培的电阻器，通过电压为6伏特的电路，根据欧姆定律，求电阻器的阻值。

答案：电阻值 = 电压 / 电流= 6伏特 / 2安培= 3欧姆2. 一个电流为0.5安培的电路中，通过一个电阻为10欧姆的电阻器，求该电路中的电压。

答案：电压 = 电流 ×电阻值= 0.5安培 × 10欧姆= 5伏特3. 如果一个电压为12伏特的电路，通过一个电阻为4欧姆的电阻器，求该电路中的电流。

答案：电流 = 电压 / 电阻值= 12伏特 / 4欧姆= 3安培四、简答题1. 解释什么是欧姆定律？答案：欧姆定律是一个电流通过导体时，导体两端的电压与电流成正比的关系。

根据欧姆定律，电压等于电流与电阻的乘积。

数学表达式为 V = I × R，其中 V 代表电压，I 代表电流，R 代表电阻。

2. 请解释直流电流和交流电流的区别。

答案：直流电流是电流方向始终不变的电流。

直流电流的电荷只朝一个方向流动。

第一章基本知识1、疏失误差是一种（）的误差。

2、误差表示方法有（）、（）、（） o3、1. 5级的仪表，其基本误差为（）。

4、常见的电工测量方法有（）、（）、（）。

5、电工测量就是将被测量与（）进行曲比较过程。

6、测量单位的复制体称（）。

7、用单臂电桥测电阻属于（）法。

8、电工仪表可分为（）仪表，（）仪表，（）仪表，（）仪表。

9、工程上规定以（）来表示仪表的准确度。

10、误差分为（）和（）。

11、测量误差包括（）误差、（）误差、（）误差_。

12按准确度等级分，指示仪表有（）等七个等级。

13、电工测量就是把被测量与（）进行比较，从而确定被测量大小的过程。

14、电工仪表的测量结果被测量实际值之间的插值叫（）。

15、仪表的误差通常用（）误差，（）误差，（）误差来表不O16、测量线路的作用是把各种不同的被测量按（）转换成能被测量机构所接受的（）。

17、良好的读数装置是指仪表的标度尺刻度应尽量（），以便于准确的读数。

18、常用的电工测量方法有（）种A3 B4 C5 D619、电工指示仪表按工作原理分类，主要分为（）大类。

A4 B5 C6 D720、电工指示仪表按准确度分类分为（）级。

A4 B5 C6 D721、仪表的准确度越高基本误差越（）A高 B低 C大 D小22、仪表的标度尺刻度不准照成的误差叫（）A基本误差 B相对误差 C附加误差 D引用误差23、仪表由于受外磁场影响而造成的误差属于（）A基本误差B附加误差C相对误差D引用误差24、消除偶然误差可以采用（）的方法A对测量仪表进行校正B正负误差补偿 C替代 D增加重复测量次数25、电工指示仪表中阻尼力矩装置的作用是（）A产生转动力矩 B产生反作用力矩C提高准确度D缩短度数时间26、转动力矩的大小与被测量的大小（）A成正比 B成反比 C无关D成某种函数关系27、仪表的灵敏度低，说明仪表（）A准确度低 B量程小C功率消耗小D不能反映被测量的微小变化28、仪表的反复测量同一被测量时，若两次度数不同，他们的差值叫（）A绝对误差 B相对误差 C误差 D变差29、一般情况下，测量结果的准确度总是等于仪表的准确度（）30、工程中一般采用相对误差来表示仪表的准确度（）31、比较测量法的优点是方法简单，读数迅速（）32、造成系统误差的原因主要是操作者粗心大意（）33、测量误差分为基本误差和附加误差（）34、选择仪表时要求其准确度越高越好（）35、选择仪表时要求其有足够的过载能力（）1、严重歪曲测量结果2、绝对误差相对误差引用误差3、+1. 5%4、直接测量法间接测量法比较测量法5、同类标准量6、标准量7、比较8、指示比较数字智能9、引用误差10、基本误差附加误差11、系统偶然疏失12、0. 1, 0. 2, 0. 5, 1. 0, 1. 5, 2. 5, 5. 013、同类标准14、绝对误差15、绝对误差相对误差引用误差16、一定比例过渡电量17、均匀18、A19、A20、D21、D22、A23、B24、D25、D26、A27、D28、D1、磁电系测量机构主要由固定的（）和可动的（）两 部分组成。

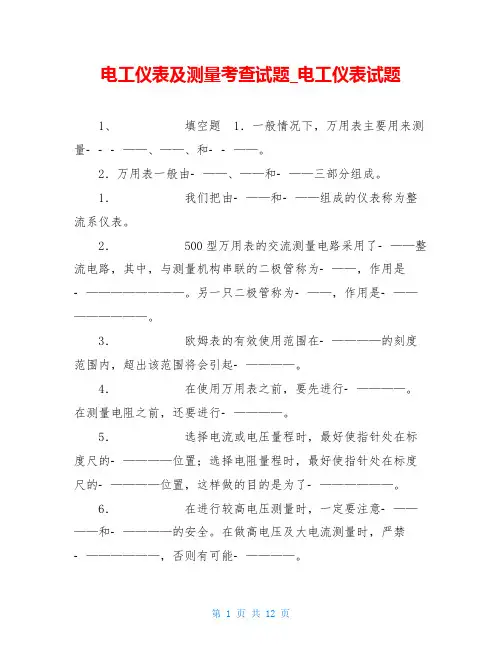

电工仪表及测量考查试题_电工仪表试题1、填空题 1．一般情况下，万用表主要用来测量­­­——、——、和­­——。

2．万用表一般由­——、——和­——三部分组成。

1．我们把由­——和­——组成的仪表称为整流系仪表。

2． 500型万用表的交流测量电路采用了­——整流电路，其中，与测量机构串联的二极管称为­——，作用是­————————。

另一只二极管称为­——，作用是­————————。

3．欧姆表的有效使用范围在­————的刻度范围内，超出该范围将会引起­————。

4．在使用万用表之前，要先进行­————。

在测量电阻之前，还要进行­————。

5．选择电流或电压量程时，最好使指针处在标度尺的­————位置；选择电阻量程时，最好使指针处在标度尺的­————位置，这样做的目的是为了­——————。

6．在进行较高电压测量时，一定要注意­————和­————的安全。

在做高电压及大电流测量时，严禁­——————，否则有可能­————。

7．钳形电流表的最大优点是­——————。

在用钳形电流表测量5A以下的较小电流时，为使读数准确，在条件许可的情况下，可将­——————进行测量，被测的实际电流值就等于­————。

2、判断题 1．万用表的测量机构应采用电磁系直流微安表。

（） 2．万用表测量电阻的过程实质是测量流过被测电阻上的电流。

（） 3．万用表欧姆量程的扩大是通过改变欧姆中心值来实现的。

（）4．万用表欧姆挡可以测量0～∞之间任意电阻值的电阻。

（） 5．严禁在被测电阻带电的情况下，用万用表的欧姆挡测量电阻。

（） 6．万用表使用完毕，最好将转换开关置于最高电压挡或空挡。

电工仪表与测量习题册参考答案第一章电工仪表与测量的基本知识第一节常用电工仪表的分类、型号和标志一、填空题1.同类标准量2.仪表可动部分的机械偏转角指示器直读式3.磁电电磁电动感应4.安装便携便携5.便携6.数字数码的形式7.两带微处理器自动测试系统8.9•二、判断题1. X2. V3. X4. V5. V6. X 7X三、选择题1. A2. D3. D4. D5. A四、名词解释1.D19-W答案：表示一只设计序号是19的便携式电动系功率表。

2.1D1-W答案：表示一只设计序号是1的安装式电动系功率表。

3.DX282答案：表示一只设计序号是282的无功电能表。

4.D26~coscp答案：表示一只设计序号是26的便携式电动系功率因数表。

5.19Dl-coscp答案：表示一只设计序号是1的安装式电动系功率因数表。

6.45Tl-coscp答案：表示一只设计序号是1的安装式电磁系功率因数表。

7.D3-Hz答案：表示一只设计序号是3的便携式电动系频率表。

8.62Ll-coscp答案：表示一只设计序号是1的安装式整流系功率因数表。

，9.DD28答案：表示一只设计序号是28的单相电能表。

10.DT12答案：表示一只设计序号是12的三相四线电能表。

11.25C16-A答案：表示一只设计序号是16的安装式磁电系电流表。

12.DS36答案：表示一只设计序号是36的三相三线电能表。

13.T62-V答案：表示一只设计序号是62的便携式电磁系电压表。

14.D3-(p答案：表示一只设计序号是3的便携式电动系相位表。

五、问答题1.电工指示仪表按使用条件分哪几组？各适用于什么条件？答：电工指示仪表按使用条件分A、B、C三组。

A组仪表使用环境温度为0〜40°C，B组仪表-20〜50°C，C组仪表-40〜60°C，相对湿度均为85%范围内。

2.有一块仪表上标有下列符号，请说明各符号的意义。

由符号说出该表的用途。

电工仪表考试试题及答案一、单项选择题（每题2分，共20分）1. 电流表的内阻应该（）。

A. 很小B. 很大C. 适中D. 不确定答案：A2. 电压表的内阻应该（）。

A. 很小B. 很大C. 适中D. 不确定答案：B3. 测量电阻时，应使用（）。

A. 电流表B. 电压表C. 欧姆表D. 功率表答案：C4. 测量交流电路中的电流，应使用（）。

A. 直流电流表B. 交流电流表C. 欧姆表D. 功率表答案：B5. 测量交流电路中的电压，应使用（）。

A. 直流电压表B. 交流电压表C. 欧姆表D. 功率表答案：B6. 测量电路中的功率，应使用（）。

A. 电流表B. 电压表C. 功率表D. 欧姆表答案：C7. 测量电路中的频率，应使用（）。

A. 电流表B. 电压表C. 频率表D. 欧姆表答案：C8. 测量电路中的相位角，应使用（）。

A. 电流表B. 电压表C. 相位表D. 欧姆表答案：C9. 测量电路中的电能，应使用（）。

A. 电流表B. 电压表C. 电能表D. 欧姆表答案：C10. 测量电路中的电感，应使用（）。

A. 电流表B. 电压表C. 电感表D. 欧姆表答案：C二、多项选择题（每题3分，共15分）1. 电流表的正确使用方法包括（）。

A. 串联在电路中B. 并联在电路中C. 电流从电流表的正极流入D. 电流从电流表的负极流入答案：AC2. 电压表的正确使用方法包括（）。

A. 串联在电路中B. 并联在电路中C. 电压表的正极应接在电路的高电位端D. 电压表的负极应接在电路的低电位端答案：BC3. 欧姆表的正确使用方法包括（）。

A. 测量电阻时，应断开电路B. 测量电阻时，应闭合电路C. 测量电阻时，应将选择开关调至适当的量程D. 测量电阻时，应将选择开关调至最大的量程答案：AC4. 功率表的正确使用方法包括（）。

A. 应并联在电路中B. 应串联在电路中C. 电流线圈应串联在电路中D. 电压线圈应并联在电路中答案：CD5. 电能表的正确使用方法包括（）。

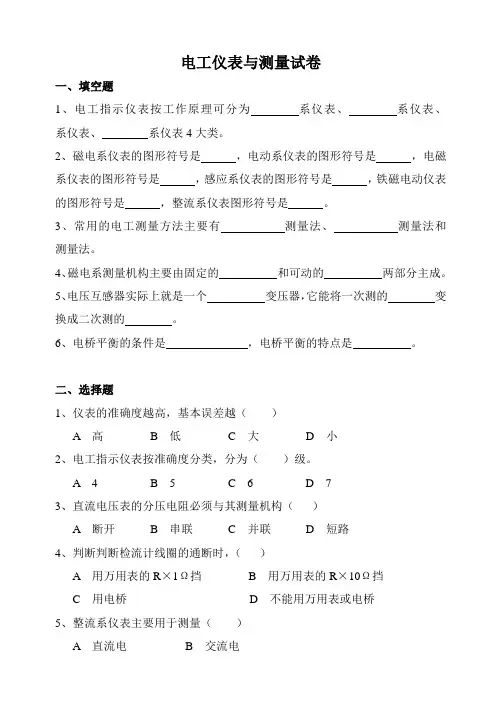

电工仪表与测量试卷一、填空题1、电工指示仪表按工作原理可分为系仪表、系仪表、系仪表、系仪表4大类。

2、磁电系仪表的图形符号是，电动系仪表的图形符号是，电磁系仪表的图形符号是，感应系仪表的图形符号是，铁磁电动仪表的图形符号是，整流系仪表图形符号是。

3、常用的电工测量方法主要有测量法、测量法和测量法。

4、磁电系测量机构主要由固定的和可动的两部分主成。

5、电压互感器实际上就是一个变压器，它能将一次测的变换成二次测的。

6、电桥平衡的条件是，电桥平衡的特点是。

二、选择题1、仪表的准确度越高，基本误差越（）A 高B 低C 大D 小2、电工指示仪表按准确度分类，分为（）级。

A 4B 5C 6D 73、直流电压表的分压电阻必须与其测量机构（）A 断开B 串联C 并联D 短路4、判断判断检流计线圈的通断时，（）A 用万用表的R×1Ω挡B 用万用表的R×10Ω挡C 用电桥D 不能用万用表或电桥5、整流系仪表主要用于测量（）A 直流电B 交流电C 交直流两用D 高频电流6、使用钳形电流表测量电流时，（）A 应串联接入被测电路B 应并联接入被测电路C 必须切断被测电路D 不必切断被测电路7、用万用表电流挡测量被测电路的电流时，万用表应与被测电路（）A 串联B 并联C 短接D 断开8、液晶显示器属于（）显示器件A 发光B 无源C 有源D 电源9、直流单臂电桥用于精确测量（）A 大电阻B 中电阻C 小电阻D 任何电阻10、测量电气设备的绝缘电阻可选用（）A 万用表B 电桥C 兆欧表D 伏安法11、接地电阻测量仪的附件中。

长20米的导线用于连接（）A 接地体B 接地装置C 电流探针D 电位探针12、用一表法测量三相电路的有功率时，功率表的读数表示（）A 一相的功率B 两相的功率C 三相的功率D 无任何意义13、安装式三相功率表通常采用（）A 电磁系B 电动系C 磁电系D 铁磁电动系14、单相电能表接线时，应按照（）的原则进行接线。

电工仪表考试题库及答案1. 电流表的内阻应该选择多大？A. 无限大B. 零C. 接近零D. 接近无穷大答案：C2. 电压表的内阻应该选择多大？A. 接近零B. 零C. 无限大D. 接近无穷大答案：D3. 测量交流电路中的电流时，电流表应如何连接？A. 串联B. 并联C. 串联或并联D. 不能测量答案：A4. 测量交流电路中的电压时，电压表应如何连接？A. 串联B. 并联C. 串联或并联D. 不能测量答案：B5. 电流表和电压表在使用前需要进行哪些检查？A. 检查外观是否完好B. 检查指针是否指零C. 检查量程是否合适D. 所有以上选项答案：D6. 电流表的量程选择原则是什么？A. 量程应略大于被测电流B. 量程应略小于被测电流C. 量程应等于被测电流D. 量程应远大于被测电流答案：A7. 电压表的量程选择原则是什么？A. 量程应略大于被测电压B. 量程应略小于被测电压C. 量程应等于被测电压D. 量程应远大于被测电压答案：A8. 测量电阻时，应使用哪种仪表？A. 电流表C. 欧姆表D. 功率表答案：C9. 测量电功率时，应使用哪种仪表？A. 电流表B. 电压表C. 功率表D. 欧姆表答案：C10. 测量电能时，应使用哪种仪表？A. 电流表B. 电压表C. 电能表D. 功率表答案：C11. 测量电感时，应使用哪种仪表？A. 电流表B. 电压表C. 电感表D. 欧姆表答案：C12. 测量电容时，应使用哪种仪表？B. 电压表C. 电容表D. 欧姆表答案：C13. 测量频率时，应使用哪种仪表？A. 电流表B. 电压表C. 频率表D. 欧姆表答案：C14. 测量相位时，应使用哪种仪表？A. 电流表B. 电压表C. 相位表D. 欧姆表答案：C15. 测量温度时，应使用哪种仪表？A. 电流表B. 电压表C. 温度计D. 欧姆表答案：C。

电工仪表及测量试题及答案一、选择题1. 电流的单位是（）。

A. 欧姆B. 安培C. 伏特D. 瓦特答案：B. 安培2. 钳形电流表的作用是（）。

A. 测量电容量B. 测量电阻值C. 测量电流值D. 测量电压值答案：C. 测量电流值3. 多用途测试仪在电工维修工作中的主要用途是（）。

A. 测量电压B. 测量电流C. 测量电阻D. 测量功率答案：A. 测量电压4. 系统的基本单位是（）。

A. 欧姆B. 安培C. 瓦特D. 库仑答案：B. 安培5. 电子学中，常用的电流单位是（）。

A. 毫安B. 微安C. 纳安D. 皮安答案：B. 微安6. 关于电压、电阻、电流的关系，以下说法正确的是（）。

A. 电压与电流成正比，电阻与电压成反比B. 电流与电阻成正比，电压与电流成反比C. 电压与电流成反比，电流与电阻成正比D. 电压与电阻成正比，电流与电阻成反比答案：C. 电压与电流成反比，电流与电阻成正比7. 交流电压的频率单位是（）。

A. 赫兹B. 拉德C. 安培D. 瓦特答案：A. 赫兹8. 二极管的主要功能是（）。

A. 放大电流B. 放大电压C. 限制电流方向D. 限制电压大小答案：C. 限制电流方向9. 电阻和电容组合的元器件称为（）。

A. 电感B. 电阻器C. 电容器D. 电路答案：D. 电路10. 相间电压是指（）。

A. 直流电压B. 正弦波电压C. 方波电压D. 交流电压答案：D. 交流电压二、判断题1. 电流是电子在电路中的流动方向。

（）答案：错误2. 欧姆定律描述了电压、电流和电阻之间的关系。

（）答案：正确3. 电阻是电流通过时产生的阻碍。

（）答案：正确4. 交流电的特点是电流方向和电压大小都随时间变化。

（）答案：正确5. 电压表用于测量电流值。

（）答案：错误三、填空题1. 电流的单位是（）。

答案：安培2. 典型的导体是（）。

答案：铜3. 欧姆定律的数学表达式为（）。

答案：U=IR4. 最简单的电路是（）。

河南省郑州监狱机电设备安装专业 《电工仪表与测量》考试试卷一、填空题（每空1分，共34分）1、电工测量的对象主要是指： 电压 、 电流 、 电阻、 电功率 、 电能 、 相位 、 频率 、 功率因数 等电量、磁量及电路参数。

2、电工指示仪表主要由 测量机构 和 测量线路 两部分组成，整个仪表的核心是 测量机构。

3、电工仪表的测量结果与被测量的实际值之间的差值叫 误差 。

4、测量电压时电压表应与被测电路 并联 ，测量电流时电压表应与被测电路 串联 。

5、万用表主要由 表头 、 测量线路 、 转换开关 组成，它的 标度盘 、 转换开关 、 调零旋钮 、及 插孔 等装在面板上。

6、测量电能应用 电度 表，1KW 的用电器用电1小时消耗的电能是 1 度电。

7、工程中，通常将电阻按阻值大小分为 小 电阻、 中值 电阻、大 电阻。

8．按获取测量结果的方式来分类，测量电阻的方法有 直接测量 、 间接测量 、和 比较测量 。

9．接地电阻测量仪是用于测量 接地电阻 的仪表，它主要由 手摇交流发电机 、 电流互感器 、 滑线电阻 以及 检流计 构成。

10．兆欧表是一种专门用来检查绝缘电阻 的便携式仪表。

二、选择题（每题2分，共26分）1、直流电压表的分压电阻必须与其测量机构 B 。

A ，断开 B ．串联 C ．并联 D ．短路2、测量时先测出与被测量有关的电量，然后通过计算求得被测量数值的方法叫做 B 测量法。

A ．直接B ．间接 C.替换 D ．比较 3、钳形电流表的优点是 D 。

A ．准确度高B ．灵敏度高C.可以交、直流两用 D ．可以不切断电路测电流 4、伏安法测电阻属于 B 。

A ．直接法B ．间接法C ．前接法D ．比较法5、转动力矩的大小与被测量大小及指针偏转角 D 。

A ．成正比 B ．成反比 C ．无关 D ．成某种函数关系6、选择仪表的准确度时，要求 D 。

A ．越高越好B ．越低越好C ．无所谓D ．根据实际测量的需要选择7、在电工指示仪表中，阻尼力矩装置的作用是 D 。

《电工仪表与丈量》复习题：一、填空题1、磁电系丈量机构由固定的_______________、______________两部分构成。

2、_______________就是将被测的电量、磁量或电参数与同类标准量进行比较，进而确立出被丈量大小的过程。

3、电工指示仪表按使用方法分为哪两类：_______________、 _____________。

4、接地线和接地体都采纳金属导体系成，统称为________________。

5、仪表在正常工作条件下因为仪表的构造、工艺等方面的不完美而产生的偏差叫________________偏差。

6、整流系仪表由 _________________、 ________________两部分构成。

7、电压互感器一次侧额定电压与二次侧额定电压之比，称为电压互感器的额定________________比。

8、________________是指负载电流为零时，电能表铝盘仍稍微转动的现象。

9、钳形电流表分为 _____________钳形电流表、 _____________钳形电流表两种。

10、将电阻按其阻值大小分为三类，此中1Ω以下为 ________________电阻。

11、功率表有 _______________量程、 _______________量程、 _______________ 量程三种量程。

12、用来丈量各样电量、磁量及电参数的仪器、仪表统称为_______________。

13 、常用电工测量方法有 _______________法、 _______________法、_______________。

14、分压电阻能够分为 _______________式、 _______________式两种。

15、数字式仪表的中心是 ________________。

16、能够直接显示电压变化波形的电子仪器是________________。

17 、根据产生误差的原因不同，测量误差分为 _______________、_______________、_______________。

电工仪表测量考核试题及答案一、填空题1、万用表按显示方式分为（指针）万用表和（数字）万用表。

2、钳形电流表根据其结构及用途分为：互感器式和（电磁）式两种。

3、钳形电流表根据测量电流的种类分：（交流）和（直流）两种。

4、钳形电流表是一种用于测量（正在运行）的电气线路的电流大小的仪表。

5、用钳形电流表测高压线路的电流时，要戴（绝缘手套），穿绝缘鞋，站在绝缘垫上。

6、为了测试各种电压等级电气设备的绝缘电阻，制成了250V、500V、（1000）V、（2500）V、5000V等各种电压规格的摇表。

二、单选题1、测量直流电流时，如果极性接反，则电流表的指针（C）。

C、反向偏转B、无偏转A、正向偏转2、符号PA表示（A）。

C、功率表B、电压表A、电流表3、如果电流表不慎并联在线路中，不可能出现的是（B）。

C、指针满偏B、指针无反应A、损坏仪表4、当不知道被测电流的大致数值时，应该先使用（C C、较大B、中间A、较小）量程的电流表试测。

5、可以不断开线路测量电流的仪表是（B C、万用表B、钳型电流表A、电流表）。

6、用万用表测量电阻时，则需要将（B）作为测量电源。

C、电阻电压B、表内电池A、外接电源7、用万用表的500V档测量50kV/100V的电压互感器二次绕组电压时，指针盘摆度约为满刻度的1/5，由此可知此高压设备电压约为（A）kV。

C、500B、100A、508、万用表测量电阻时，如果被测电阻未接入，则指针指示（B）。

C、中间位B、∞位A、0位9、用数字万用表的直流电压档测量直流电压时极性接反，则（C）。

A、有可能损坏万用表B、可以直接测量出电压值C、测出的电压值需取反才是真正电压值ABC三相电流均为1A，互成120度，用钳形电流表同时钳入ABC三相时测出的电流大小为（10、A）A。

C、3B、1A、011、额定电压为1000V及以上的设备，测量其绝缘电阻时应选用（C）V的摇表。

C、2500B、1000A、50012、二次回路交流耐压试验电压为1000V。

电工仪表试题及答案一、选择题1. 电流表的内阻应该是：A. 无穷大B. 接近零C. 等于被测电路电阻D. 等于被测电路电阻的一半答案：B2. 电压表的量程选择原则是：A. 尽可能大B. 尽可能小C. 略大于被测电压D. 等于被测电压答案：C3. 测量电阻时，使用欧姆表的哪个挡位？A. 交流挡B. 直流挡C. 电阻挡D. 电压挡答案：C4. 以下哪种情况下，电流表不能直接测量电路中的电流？A. 电流表串联在电路中B. 电流表并联在电路中C. 电流表内阻远小于电路电阻D. 电流表内阻远大于电路电阻答案：B5. 测量交流电压时，应使用：A. 直流电压表B. 交流电压表C. 欧姆表D. 电流表答案：B二、判断题1. 电流表和电压表在使用前都需要进行零点校准。

（）答案：正确2. 欧姆表不能测量交流电路的电阻。

（）答案：正确3. 当电压表的量程小于被测电压时，可能会损坏电压表。

（）答案：正确4. 电流表可以并联在电路中测量电压。

（）答案：错误5. 测量电阻时，应先将待测电阻与电路断开。

（）答案：正确三、简答题1. 请简述电流表的正确使用方法。

答案：电流表应串联在电路中，电流从电流表的正极进入，负极流出。

在使用前应检查电流表的量程是否适合被测电流的大小，以防止电流表损坏。

2. 欧姆表测量电阻时，需要注意哪些事项？答案：使用欧姆表测量电阻时，应确保待测电阻与电路断开，选择适当的量程，测量前进行零点校准，测量时注意手不要触碰表笔的金属部分，以免影响测量结果。

四、计算题1. 已知电阻R1=100Ω，R2=200Ω，求并联后的总电阻Rt。

答案：Rt = (R1 * R2) / (R1 + R2) = (100Ω * 200Ω) / (100Ω + 200Ω) = 20000Ω / 300Ω = 66.67Ω2. 已知电源电压U=220V，电阻R=100Ω，求通过电阻的电流I。

答案：I = U / R = 220V / 100Ω = 2.2A请注意，以上内容仅为示例，实际电工仪表试题及答案会根据具体的教学大纲和考试要求有所不同。

电工基础第7章课后习题第七章常用电工测量仪表1、判断题1接地摇表是用来测量绝缘电阻的。

答案:错误2测量绝缘电阻，被测设备应处于停电状态。

答案:正确3用万用表测量线路中的某一电阻时，线路必须与电源断开，不能在带电的情况下测量电阻值。

答案:正确4接地摇表是由手摇发电机与磁电式比率表组成。

答案:错误5选择电度表时应注意电压、电流及功率因素的影响。

答案:正确6用钳形电流表测量电流时，被测线路应断电进行。

答案:错误7用钳形电流表测量电动机的额定电流时，可以三根火线同时钳入钳口内，其额定电流为读数除以3。

答案:错误8钳形电流表可以测量高压线路的电流。

答案:错误9用万用表交流电压档测出的值是交流电压的最大值。

答案:错误10☆表示绝缘强度的耐压值为6KV的直流电压答案:错误11☆表示绝缘强度的耐压值为3KV的工频电压。

答案:正确12摇表输出的电压是直流电压。

答案:正确13万用表是电压表的一种，可用来测量交、直流电压。

答案:错误14用万用表测电流时应与被测电路串联。

答案:错误15用万用表测电压时应与被测电路并联。

答案:正确16用万用表测量交流电压或电流时应注意极性。

答案:错误17摇动兆欧表手柄的速度没有具体要求，可快可慢。

答案:错误18用兆欧表测量绝缘电阻时，只有在设备不带电时才能进行。

答案:正确19用钳表测量5安以下的小电流时，可把电源线在钳口绕10匝，此时，实际电流值=钳表读数／10答案:正确20用万用表的电阻档可以测量电阻器的电阻值和测量线圈的导线电阻、电抗值。

答案:错误21单相电度表的额定电压—般为220V、380V、660V三种。

2、单选题1在使用电度表时，其负载电压超过电度表的量程，须采用将电压降低。

A: 串联一个电阻B: 电流互感器C: 万用表D: 电压互感器答案:D2可用摇表来测量。

A: 电机转速B: 电压C: 电流D: 绝缘电阻答案:D3仪表符号中☆表示____一A: 注意安全B: 耐压强度的试验电压C: 工作环境的等级D: 准确度答案:B4仪表符号中表示__—机械反作用力的仪表。

电工仪表试题及答案一、选择题（每题2分，共20分）1. 以下哪项不是电工常用的测量仪表？A. 万用表B. 兆欧表C. 钳形电流表D. 温度计答案：D2. 测量交流电路中的电流时，应该使用哪种仪表？A. 电压表B. 电流表C. 功率因数表D. 钳形电流表答案：D3. 测量电阻时，万用表应置于哪个档位？A. 电压档B. 电流档C. 电阻档D. 欧姆档答案：C4. 下列哪项不是兆欧表的主要用途？A. 测量绝缘电阻B. 测量电流C. 测量电缆长度D. 判断绝缘状态答案：B5. 使用钳形电流表测量电流时，需要注意什么？A. 直接接触导线B. 测量前校零C. 测量时保持稳定D. 所有选项都是答案：D6. 以下哪项是使用万用表测量电压时的正确步骤？A. 将表笔直接接触电源两端B. 将万用表调至电压最大档C. 红表笔接正极，黑表笔接负极D. 所有选项都是答案：C7. 测量电路中的功率时，需要使用哪种仪表？A. 电压表B. 电流表C. 功率表D. 钳形电流表答案：C8. 以下哪项不是电工仪表的正确维护方法？A. 定期校准B. 避免高温和潮湿C. 随意更换保险丝D. 存放在干燥处答案：C9. 使用兆欧表测量绝缘电阻时，应先将兆欧表的：A. 转速调至最大B. 指针调至零位C. 测量端开路D. 所有选项都是答案：D10. 以下哪项不是钳形电流表的优点？A. 非接触测量B. 测量方便C. 测量精确度高D. 安全性高答案：C二、判断题（每题1分，共10分）1. 万用表在测量电阻前必须进行欧姆调零。

（对）2. 测量电流时，电流表应与负载并联。

（错）3. 兆欧表可以用来测量电缆的导体电阻。

（错）4. 钳形电流表可以用于测量高压电路的电流。

（错）5. 电工仪表在使用前应检查其是否处于良好的工作状态。

（对）6. 所有电工仪表都应定期进行维护和校准。

（对）7. 测量电压时，电压表应与负载串联。

（对）8. 兆欧表的转速越高，测量结果越准确。

电工仪表与测量习题册答案一、填空题1、电工仪表按测量对象可分为（电流表）、（电压表）、（功率表）、（电能表）等。

2、测量误差可分为（系统误差）、（随机误差）和（粗大误差）三类。

3、磁电系仪表的表头主要由（永久磁铁）和（可动线圈）组成。

4、电磁系仪表的测量机构主要由（固定线圈）和（可动铁片）组成。

5、电动系仪表的测量机构主要由（固定线圈）和（可动线圈）组成。

6、万用表一般由（表头）、（测量电路）和（转换开关）三部分组成。

7、用兆欧表测量电气设备的绝缘电阻时，一般应选用（1000V）或（2500V）的兆欧表。

8、示波器主要由（示波管）、（水平偏转系统）和（垂直偏转系统）三部分组成。

二、选择题1、下列仪表中，准确度等级最高的是（）A 10 级电压表B 05 级电流表C 02 级功率表D 01 级电能表答案：D2、磁电系仪表的特点是（）A 准确度高，灵敏度高B 准确度低，灵敏度低C 准确度高，灵敏度低D 准确度低，灵敏度高答案：A3、电磁系仪表的特点是（）A 既可测直流，又可测交流B 只能测直流C 只能测交流D 只能测脉动直流4、电动系仪表的特点是（）A 准确度高B 适用于交流测量C 既可测直流，又可测交流，准确度高D 只能测直流答案：C5、用万用表测量电阻时，应选择合适的量程，使指针尽量指在（）A 刻度线的中间区域B 刻度线的左端C 刻度线的右端D 任意位置答案：A6、兆欧表的额定转速为（）A 60r/minB 120r/minC 180r/minD 240r/min7、示波器的 Y 轴灵敏度旋钮位于（）A 示波器面板的左侧B 示波器面板的右侧C 示波器面板的上方D 示波器面板的下方答案：C8、用示波器测量正弦波电压的峰值时，应将示波器的垂直偏转因数调至（）A 最大值B 最小值C 适中值D 任意值答案：C三、判断题1、测量误差是不可避免的，但可以尽量减小。

（）答案：√2、磁电系仪表只能测量直流。

（）3、电磁系仪表的准确度比磁电系仪表高。

电工仪表与测量试题及答案一．电工仪表与测量的内容及重要性1．电工仪表与测量是中等职业技术学校电工专业的一门专业课。

2．电的特殊性：看不见，听不见，闻不着，摸不得。

即正常的感官不能或不允许与之接触。

3．电工测量的重要意义：电能在生产、传输、变配及使用过程中，必须通过各种电工仪表进行测量，并对测量结果进行分析，以保证供电及用电设备和线路的可靠、安全、经济地运行。

4．电工测量的主要对象：电流、电压、电阻、电功率、电能、频率、相位、功率因数、转速等电量、磁量及电路参数。

5．电工仪表：测量各种电量、磁量及电路参数的仪表、仪器。

6．本课程的内容：常用电工仪表的结构、工作原理、选择及使用方法，电工测量方法的选择，测量数据的处理等。

二．电工仪表的发展概况19世纪20年代电流对磁针有力的作用检流计、电桥等1895年第一台感应系电能表20世纪40－60年代仪表的精度越来越高1952年第一只电子管数字电压表问世60年代晶体管数字电压表70年代中、小规模数字式电压表近年来大规模数字电压表三．学习本课程的方法及要求1．按测量机构（或数字式电压基本表）－→测量线路－→测量仪表的基本思路学习。

2．注意理论教学、直观教学和生产实习的密切结合。

§1－1常用电工仪表的分类、型号和标志一．常用电工仪表的分类1．指示仪表（1）按工作原理分类磁电系、电磁系、电动系、感应系、整流系等。

（2）按使用方法分类安装式、便携式。

（3）按被测量的名称分类电流表、电压表、功率表、电能表、频率表、相位表、万用表等。

（4）按准确度等级分类0.1、0.2、0.5、1.0、1.5、2.5、5.0共七级。

（5）按使用条件分类A组环境0－400C B组－200C－500CC组－400C－600C（6）按被测电流种类分类直流仪表、交流仪表、交直流两用仪表三类。

2．比较仪表又分为直流比较仪表和交流比较仪表。

3．数字仪表采用数字技术，以数码形式直接显示被测量的大小。
