罗茨流量计培训教材
- 格式:doc
- 大小:84.00 KB
- 文档页数:2
流量计培训课件一、引言1、流量计在工业领域的重要作用2、流量计的发展历程与趋势3、本次培训课件的目的与内容二、流量计的基本原理与分类1、流量计的基本原理a.概述b.工作原理2、流量计的分类a.按测量原理分类b.按用途分类c.按安装方式分类三、常见流量计的介绍与选型1、差压式流量计a.工作原理b.优点与缺点c.应用场景2、涡街流量计a.工作原理b.优点与缺点c.应用场景3、电磁流量计a.工作原理b.优点与缺点c.应用场景4、超声波流量计a.工作原理b.优点与缺点c.应用场景5、质量流量计a.工作原理b.优点与缺点c.应用场景6、选择合适流量计的考虑因素a.测量介质特性b.测量需求与精度要求c.使用环境与安装条件d.成本与维护需求e.其他特殊要求(如防爆、防腐等)7、实际案例分析与应用场景展示(结合图片或视频)8、常见问题与解决方案(结合图片或视频)9、操作规范与安全注意事项(结合图片或视频)中医养生培训课件培训课件标题:中医养生培训课件一、引言随着人们生活水平的提高,对健康养生的需求也日益增加。
中医养生,是以传统中医理论为指导,遵循阴阳五行生化收藏之变化规律,对人体进行科学调养,保持生命健康活力的一种方法。
为了帮助大家更好地了解和应用中医养生知识,我们特别设计了本套中医养生培训课件。
二、课件目标通过本套课件的学习,您将能够:1、了解中医养生的基本理念和原则;2、掌握常用的中医养生方法和技巧;3、学会根据个人体质进行养生调理;4、提高自己的健康素养和生活质量。
三、课件内容1、中医养生的基本理念包括阴阳五行学说、脏腑经络理论、天人合一思想等。
2、中医养生的基本原则包括扶正祛邪、调理气血、和谐情志、合理饮食等。
3、常用中医养生方法包括针灸、推拿、拔罐、艾灸、中药调理等。
4、不同体质的养生调理根据不同体质的特点,进行针对性的养生调理建议。
5、常见疾病的中医养生建议针对常见疾病,如感冒、咳嗽、失眠、便秘等,给出相应的中医养生建议。
罗茨流量计培训教材
罗茨腰轮流量计简称腰轮流量计,主要用于对管道中液
体流量进行连续或间歇测量的高精度计量仪表。
它具有精度高、可靠性好、重量轻、寿命长、运行噪声低、安装使用方便等特点。

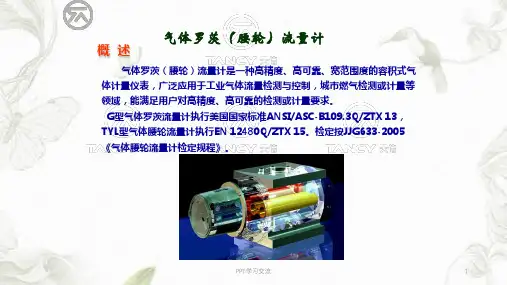

图345罗茨流量计及其工作原理
工作原理:
(如图所示)被测气体进入仪表进气口后,会在仪表腔内形成压力差,从而使叶轮转动,而定时齿轮会与叶轮同步反向转动。
叶轮每旋转一周就会有固定体积流量从出口排出。
这样,
通过精密的齿轮传动,就可以将叶轮的旋转转换成固定体积的气体流过。
齿轮的转动经磁耦合器传递给记数器, 所以计数器就可以计量流过的气体体积。

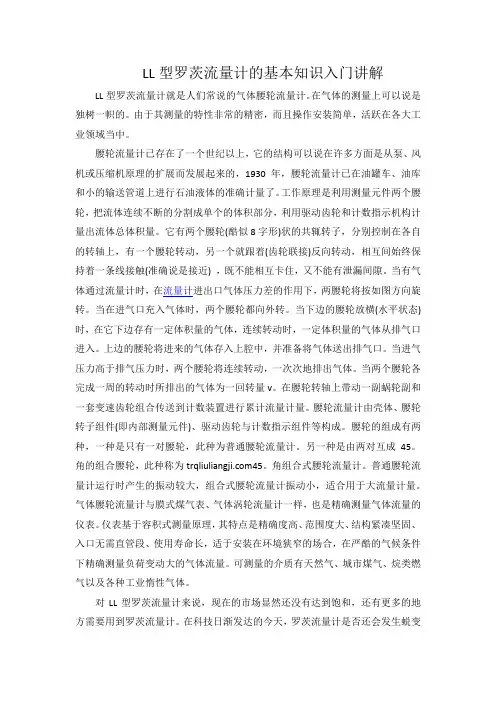

LL型罗茨流量计的基本知识入门讲解LL型罗茨流量计就是人们常说的气体腰轮流量计。
在气体的测量上可以说是独树一帜的。
由于其测量的特性非常的精密,而且操作安装简单,活跃在各大工业领域当中。
腰轮流量计已存在了一个世纪以上,它的结构可以说在许多方面是从泵、风机或压缩机原理的扩展而发展起来的,1930年,腰轮流量计已在油罐车、油库和小的输送管道上进行石油液体的准确计量了。
工作原理是利用测量元件两个腰轮,把流体连续不断的分割成单个的体积部分,利用驱动齿轮和计数指示机构计量出流体总体积量。
它有两个腰轮(酷似8字形)状的共辄转子,分别控制在各自的转轴上,有一个腰轮转动,另一个就跟着(齿轮联接)反向转动,相互间始终保持着一条线接触(准确说是接近) ,既不能相互卡住,又不能有泄漏间隙。
当有气体通过流量计时,在流量计进出口气体压力差的作用下,两腰轮将按如图方向旋转。
当在进气口充入气体时,两个腰轮都向外转。
当下边的腰轮放横(水平状态)时,在它下边存有一定体积量的气体,连续转动时,一定体积量的气体从排气口进入。
上边的腰轮将进来的气体存入上腔中,并准备将气体送出排气口。
当进气压力高于排气压力时,两个腰轮将连续转动,一次次地排出气体。
当两个腰轮各完成一周的转动时所排出的气体为一回转量v。
在腰轮转轴上带动一副蜗轮副和一套变速齿轮组合传送到计数装置进行累计流量计量。
腰轮流量计由壳体、腰轮转子组件(即内部测量元件)、驱动齿轮与计数指示组件等构成。
腰轮的组成有两种,一种是只有一对腰轮,此种为普通腰轮流量计。
另一种是由两对互成45。
角的组合腰轮,此种称为45。
角组合式腰轮流量计。
普通腰轮流量计运行时产生的振动较大,组合式腰轮流量计振动小,适合用于大流量计量。
气体腰轮流量计与膜式煤气表、气体涡轮流量计一样,也是精确测量气体流量的仪表。
仪表基于容积式测量原理,其特点是精确度高、范围度大、结构紧凑坚固、入口无需直管段、使用寿命长,适于安装在环境狭窄的场合,在严酷的气候条件下精确测量负荷变动大的气体流量。
2024年罗茨鼓风机安全培训教案一、罗茨鼓风机的工作原理罗茨鼓风机系属容积回转鼓风机,其最大的特点是使用时当压力在允许范围内加以调节时流量之变动甚微,压力选择范围很宽,具有强制输气的特点。
输送时介质不含油。
结构简单、维修方便、使用寿命长、整机振动小。
罗茨鼓风机系属容积回转鼓风机?,利用两个叶形转子在气缸内作相对运动来压缩和输送气体的回转压缩机。
这种压缩机靠转子轴端的同步齿轮使两转子保持啮合。
转子上每一凹入的曲面部分与气缸内壁组成工作容积,在转子回转过程中从吸气口带走气体,当移到排气口附近与排气口相连通的瞬时,因有较高压力的气体回流,这时工作容积中的压力突然升高,然后将气体输送到排气通道。
两转子依次交替工作。
两转子互不接触,它们之间靠严密控制的间隙实现密封,故排出的气体不受润滑油污染。
二、罗茨鼓风机的构造这种鼓风机结构简单,制造方便,适用于低压力场合的气体输送和加压,也可用作真空泵。
由于周期性的吸、排气和瞬时等容压缩造成气流速度和压力的脉动,因而会产生较大的气体动力噪声。
此外,转子之间和转子与气缸之间的间隙会造成气体泄漏,从而使效率降低。
罗茨鼓风机的排气量为0.15~150米(/分,转速为150~3000转/分。
单级压比通常小于1.7,最高可达2.1,可以多级串联使用。
三、罗茨鼓风机的特点其最大的特点是使用时当压力在允许范围内加以调节时流量之变动甚微,压力选择范围很宽,具有强制输气的特点。
输送时介质不含油。
结构简单、维修方便、使用寿命长、整机振动小。
介质:罗茨鼓风机输送介质为清洁空气,清洁煤油,二氧化硫及其他隋性气体,鉴于具有上述特点,因而能广泛适应冶金、化工、化肥、石化、仪器、建材行业。
四、风机的运行调节与节能根据流体力学理论,气体的流动过程将伴随着损失。
例如,气体流过节流装置后,气流的压力会相应减少,也就是它们损失了风机的有用功。
由于这一切都是在风机输送气体的过程中发生的,也就是浪费了风机的能量。
罗茨流量计培训教材
罗茨腰轮流量计简称腰轮流量计,主要用于对管道中液体流量进行连续或间歇测量的高精度计量仪表。
它具有精度高、可靠性好、重量轻、寿命长、运行噪声低、安装使用方便等特点。
图3.4.5 罗茨流量计及其工作原理
工作原理:
(如图所示)被测气体进入仪表进气口后,会在仪表腔内
形成压力差,从而使叶轮转动,而定时齿轮会与叶轮同步反向转动。
叶轮每旋转一周就会有固定体积流量从出口排出。
这样,通过精密的齿轮传动,就可以将叶轮的旋转转换成固定体积的气体流过。
齿轮的转动经磁耦合器传递给记数器,所以计数器就可以计量流过的气体体积。
