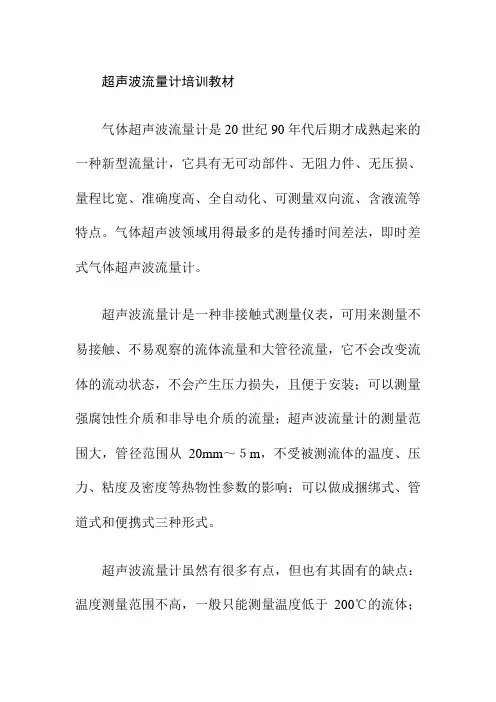

超声波流量计培训教材气体超声波流量计是20世纪90年代后期才成熟起来的一种新型流量计，它具有无可动部件、无阻力件、无压损、量程比宽、准确度高、全自动化、可测量双向流、含液流等特点。
气体超声波领域用得最多的是传播时间差法，即时差式气体超声波流量计。
超声波流量计是一种非接触式测量仪表，可用来测量不易接触、不易观察的流体流量和大管径流量，它不会改变流体的流动状态，不会产生压力损失，且便于安装；可以测量强腐蚀性介质和非导电介质的流量；超声波流量计的测量范围大，管径范围从20mm～５m，不受被测流体的温度、压力、粘度及密度等热物性参数的影响；可以做成捆绑式、管道式和便携式三种形式。
超声波流量计虽然有很多有点，但也有其固有的缺点：温度测量范围不高，一般只能测量温度低于200℃的流体；抗干扰能力差；易受气泡、结垢、泵及其它声源混入的超声杂音干扰、影响测量精度；前后直管段要求严格，否则离散性差，测量精度低；测量管道因结垢，会严重影响测量准确度，带来显著的测量误差，甚至在严重时仪表无流量显示；可靠性、精度等级不高(一般为1.5～2.5级左右)，重复性差；使用寿命短(一般精度只能保证一年)。
图3.4.3 超声波流量计超声波流量计的测量原理：超声波流量计常用的测量方法为传播速度差法、多普勒法等。
传播速度差法又包括直接时差法、相差法和频差法。
其基本原理都是测量超声波脉冲顺水流和逆水流时速度之差来反映流体的流速，从而测出流量；多普勒法的基本原理则是应用声波中的多普勒效应测得顺水流和逆水流的频差来反映流体的流速从而得出流量。
时差法测量原理时差法测量流体流量的原理如图1所示。
它利用声波在流体中传播时因流体流动方向不同而传播速度不同的特点,测量它的顺流传播时间t1和逆流传播时间t2的差值,从而计算流体流动的速度和流量。
图3.4.4 超声波流量计测流原理图气体超声波流量计测量天然气流量的确有很多优点，但在使用中应该注意以下问题：（1）正确选型。
流量计培训课件一、引言1、流量计在工业领域的重要作用2、流量计的发展历程与趋势3、本次培训课件的目的与内容二、流量计的基本原理与分类1、流量计的基本原理a.概述b.工作原理2、流量计的分类a.按测量原理分类b.按用途分类c.按安装方式分类三、常见流量计的介绍与选型1、差压式流量计a.工作原理b.优点与缺点c.应用场景2、涡街流量计a.工作原理b.优点与缺点c.应用场景3、电磁流量计a.工作原理b.优点与缺点c.应用场景4、超声波流量计a.工作原理b.优点与缺点c.应用场景5、质量流量计a.工作原理b.优点与缺点c.应用场景6、选择合适流量计的考虑因素a.测量介质特性b.测量需求与精度要求c.使用环境与安装条件d.成本与维护需求e.其他特殊要求（如防爆、防腐等）7、实际案例分析与应用场景展示（结合图片或视频）8、常见问题与解决方案（结合图片或视频）9、操作规范与安全注意事项（结合图片或视频）中医养生培训课件培训课件标题：中医养生培训课件一、引言随着人们生活水平的提高，对健康养生的需求也日益增加。
中医养生，是以传统中医理论为指导，遵循阴阳五行生化收藏之变化规律，对人体进行科学调养，保持生命健康活力的一种方法。
为了帮助大家更好地了解和应用中医养生知识，我们特别设计了本套中医养生培训课件。
二、课件目标通过本套课件的学习，您将能够：1、了解中医养生的基本理念和原则；2、掌握常用的中医养生方法和技巧；3、学会根据个人体质进行养生调理；4、提高自己的健康素养和生活质量。
三、课件内容1、中医养生的基本理念包括阴阳五行学说、脏腑经络理论、天人合一思想等。
2、中医养生的基本原则包括扶正祛邪、调理气血、和谐情志、合理饮食等。
3、常用中医养生方法包括针灸、推拿、拔罐、艾灸、中药调理等。
4、不同体质的养生调理根据不同体质的特点，进行针对性的养生调理建议。
5、常见疾病的中医养生建议针对常见疾病，如感冒、咳嗽、失眠、便秘等，给出相应的中医养生建议。
培训讲稿一.系统分析1 .系统组成目前，工业上经常使用的流量控制系统主要是由监测单元、变送单元、控制单元、显示单元、执行单元组成。
控制系统框图如图1-1所示。
图1-1控制系统框图在流量检测控制系统中，孔板流量计、涡街流量计、超声波流量计均可作为检测单元；变送单元有压力变送器、差压变送器和温度变送器；控制单元和显示单元可由FC6000型通用流量演算器、MULTICAL （卡姆鲁普）、XLF-60H （亿环）来完成。
流量控制系统框图如图1-2所示。
孔板图1-2流量控制系统组成框图2.检测单元2.1孔板流量计1）概述孔板流量计是测量流量的差压发生装置，配合各种差压计或差压变送器可测量管道中各种流体的流量。
标准孔板流量计节流装置包括标准孔板、环室、取压法兰、导压管等设备。
孔板流量计节流装置与差压变送器配套使用，可测量液体、蒸汽、气体的流量，标准孔板流量计广泛应用于石油、化工、冶金、电力、轻工等部门2)工作原理充满管道的流体流经节流元件，流束装在节流处局部收缩从而使流速增加，静压力降低，于是在节流处前后产生静压力差，流体流速越大，在节流前后产生的静压力越大，所以可以通过测量压差来衡量流体流经节流装置的流量大小。
在已知有关参数的条件下，根据流动连续性原理和伯努利方程可以推导出差压与流量之间的关系而求得流量。
这种测量是以能量守恒定律和流动连续性方程为基础•。
其基本公式如下:qm —质量流量Kg/s c—流出系数无量纲& -膨胀性系数无量纲B—直径比d/D无量纲d-节流件开孔直径P-被测流体密度，kg/m3AP—差压，Pa D —管道内径在上述公式中，d，D是已知量，耶是实测量，c、&是统计量。
蒸汽密度p可以利用IFCI967公式进行温度压力补偿计算。
流出系数采用德一哈利斯/加拉赫(Reade—Harris/ Gallagher)公式。
这是目前计算孔板流量计流出系数最新公式。
此公式具有以下特点：具有严格的物理基础，斜率项的物理意义更明确；符合程度很好，数据的标准偏差比其他公式小。
![流量计培训课件[1]](https://uimg.taocdn.com/3395df76443610661ed9ad51f01dc281e43a565e.webp)

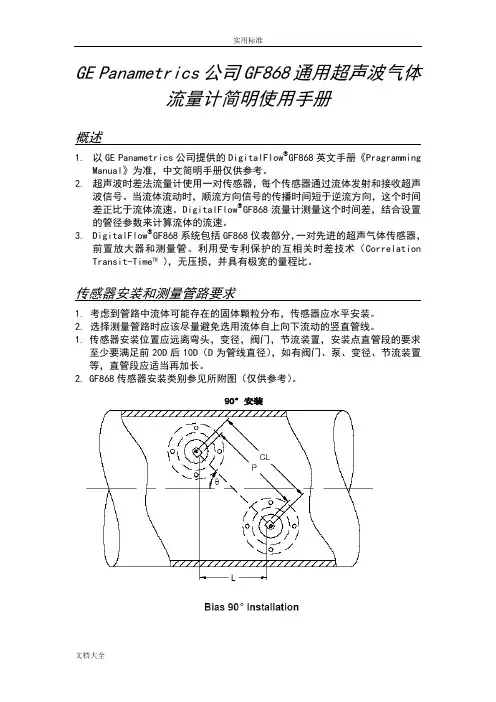

GE Panametrics公司GF868通用超声波气体流量计简明使用手册概述1.以GE Panametrics公司提供的DigitalFlow®GF868英文手册《PragrammingManual》为准，中文简明手册仅供参考。
2.超声波时差法流量计使用一对传感器，每个传感器通过流体发射和接收超声波信号。
当流体流动时，顺流方向信号的传播时间短于逆流方向，这个时间差正比于流体流速。
DigitalFlow®GF868流量计测量这个时间差，结合设置的管径参数来计算流体的流速。
3.DigitalFlow®GF868系统包括GF868仪表部分，一对先进的超声气体传感器，前置放大器和测量管。
利用受专利保护的互相关时差技术（Correlation Transit-Time™），无压损，并具有极宽的量程比。
传感器安装和测量管路要求1.考虑到管路中流体可能存在的固体颗粒分布，传感器应水平安装。
2.选择测量管路时应该尽量避免选用流体自上向下流动的竖直管线。
1.传感器安装位置应远离弯头，变径，阀门，节流装置，安装点直管段的要求至少要满足前20D后10D（D为管线直径），如有阀门、泵、变径、节流装置等，直管段应适当再加长。
2.GF868传感器安装类别参见所附图（仅供参考）。
903 GF868的接线图参见所附图（仅供参考）：开机注意事项●在GF868工作时不可带电插拔传感器接头●GF868上电前应接好传感器，以使内部的自动增益控制功能更好地发挥功效●每次连接传感器与GM868前应将传感器内储存静电放除快速启动流量测量本手册介绍了基本流量测量方法及下列描述：∙键盘功能描述∙编程∙测量显示∙测量值记录∙清除设定与记录∙校验∙常用的显示值∙故障诊断和排除此手册仅提供给用户快速使用流量计的一些简单步骤，它不包括详细的过程和程序的描述。
键盘功能描述DigitalFlow® GF868流量计共有39个键，每个键功能描述如下：编程要快速流量测量，DigitalFlow GM868流量计需要知道如传感器、管径壁厚、流体类型等参数，当将这些参数送入流量计后即可测量流量，同时可将这些参数以Site文件形式（现场参数文件）存储在流量计中以便今后测量时调用。
