电磁流量计培训教材(以山武流量计为例)

电磁流量计1.工作原理1．1 传感器电磁流量计是一种应用法拉第电磁感应定律的流量计,用于测量封闭管道中导电液体和浆液的体积流量。

电磁流量计由电磁流量传感器和电磁流量转换器两大部分组成。

图1为传感器工作原理图示：图1 电磁流量计工作原理示意图中： B：磁通密度，和励磁线圈中通过的双向脉冲恒定励磁电流成正比，是一常数。

D ：导管内径，常数。

U E：信号电压v ：导电介质的平均流速如图1所示，根据电磁感应定律，导电性液体介质在垂直于磁场的非磁性测量管内流动，在与流动方向垂直的方向上产生与流速成比例的感应电势，即在信号电极上产生信号电压U E。

U=BLV U可测，B一定，L一定.U E∝ B * D * v D，B均为常数，故可计算出流速，进而计算出流量Q v ：s=πR2Q v = (π/4) * D2 * v1．2 转换器工作原理通用的仪器仪表不能检测电极上感应的信号,只能由配套转换器完成。

从传感器电极输出的流量信号有以下特点：①是以介质为参考点(0V)的差动信号。

故必须把介质电位作为信号地(0V)传输到转换器。

传感器法兰和管道法兰必须“电气“连通，流量计在塑料管道等非金属管道使用时,必须加接地环或接地发兰，或传感器加接地电极。

②信号微弱。

U E∝ B * D * v D为常数；B∝In In为励磁线圈的安匝数；在一定流速下,欲增大流量信号,仅能增大磁通密度B.而B又正比于励磁电流I和励磁线圈n. 但增大励磁电流I不符合节能的原则,增加励磁线圈匝数n会使传感器变得笨重,线圈电阻的增加又影响励磁电流的恒流性能。

现在厂家通常用几百mA～几十mA的励磁电流产生0.X～0.0X mV(V=1m/s时)信号。

而电子技术和电子元件的发展使接收如此微弱的信号成为可能。

③信号内阻大。

传感器作为流量信号的电压源，其内阻R0为：1R0,传感器的信号内阻,Ω;R0=σdσ,介质电导率,S/cm ;d,电极直径,cm ,通常d=1cm.自来水:σ≈200μs/cm =2×10-4 s/cm, R0=5KΩ高档电磁流量计允许的电导率下限:σ≈5μs/cm =5×10-6 s/cm，R0=200KΩ传感器作为流量信号的电压源有如此之高的内阻,对信号的传输和接收都提出了较高的要求.④干扰多,幅度大。

流量计培训课件一、引言1、流量计在工业领域的重要作用2、流量计的发展历程与趋势3、本次培训课件的目的与内容二、流量计的基本原理与分类1、流量计的基本原理a.概述b.工作原理2、流量计的分类a.按测量原理分类b.按用途分类c.按安装方式分类三、常见流量计的介绍与选型1、差压式流量计a.工作原理b.优点与缺点c.应用场景2、涡街流量计a.工作原理b.优点与缺点c.应用场景3、电磁流量计a.工作原理b.优点与缺点c.应用场景4、超声波流量计a.工作原理b.优点与缺点c.应用场景5、质量流量计a.工作原理b.优点与缺点c.应用场景6、选择合适流量计的考虑因素a.测量介质特性b.测量需求与精度要求c.使用环境与安装条件d.成本与维护需求e.其他特殊要求（如防爆、防腐等）7、实际案例分析与应用场景展示（结合图片或视频）8、常见问题与解决方案（结合图片或视频）9、操作规范与安全注意事项（结合图片或视频）中医养生培训课件培训课件标题：中医养生培训课件一、引言随着人们生活水平的提高，对健康养生的需求也日益增加。

中医养生，是以传统中医理论为指导，遵循阴阳五行生化收藏之变化规律，对人体进行科学调养，保持生命健康活力的一种方法。

为了帮助大家更好地了解和应用中医养生知识，我们特别设计了本套中医养生培训课件。

二、课件目标通过本套课件的学习，您将能够：1、了解中医养生的基本理念和原则；2、掌握常用的中医养生方法和技巧；3、学会根据个人体质进行养生调理；4、提高自己的健康素养和生活质量。

三、课件内容1、中医养生的基本理念包括阴阳五行学说、脏腑经络理论、天人合一思想等。

2、中医养生的基本原则包括扶正祛邪、调理气血、和谐情志、合理饮食等。

3、常用中医养生方法包括针灸、推拿、拔罐、艾灸、中药调理等。

4、不同体质的养生调理根据不同体质的特点，进行针对性的养生调理建议。

5、常见疾病的中医养生建议针对常见疾病，如感冒、咳嗽、失眠、便秘等，给出相应的中医养生建议。

E+H电磁流量计培训资料一、电磁流量计的工作原理E+H 电磁流量计是基于法拉第电磁感应定律工作的。

当导电液体在磁场中垂直于磁力线方向流动而切割磁力线时，会在液体两侧产生感应电动势。

这个感应电动势的大小与液体的流速成正比，通过测量感应电动势的大小，就可以计算出液体的流量。

具体来说，电磁流量计由传感器和转换器两部分组成。

传感器主要包括测量管、励磁线圈、电极等。

励磁线圈产生磁场，当液体流过测量管时，切割磁力线产生感应电动势，电极检测到这个电动势并传输给转换器。

转换器将接收到的信号进行放大、处理和转换，最终以流量值的形式显示出来。

二、E+H 电磁流量计的特点1、测量精度高E+H 电磁流量计的测量精度通常可以达到 ±05%甚至更高，能够满足大多数工业应用的需求。

2、测量范围宽其测量范围可以从每秒几毫升到每秒几十米，适用于不同规模的流量测量。

3、不受流体性质影响电磁流量计对于被测液体的物理性质，如温度、压力、粘度、密度等的变化不敏感，只要液体具有一定的导电性，就可以进行准确测量。

4、无压力损失由于测量过程中没有阻碍流体流动的部件，所以电磁流量计不会产生压力损失，节省了能源。

5、可靠性高结构简单，且没有可动部件，因此具有较长的使用寿命和较高的可靠性。

三、E+H 电磁流量计的安装要求1、安装位置选择应选择在直管段较长的地方，一般要求上游直管段长度不小于 5 倍管径，下游直管段长度不小于 3 倍管径。

避免安装在弯头、阀门、泵等附近，以免影响测量精度。

2、安装方向电磁流量计的安装方向应与流体流动方向一致，并且要保证测量管内充满液体。

3、接地为了减少电磁干扰，电磁流量计必须良好接地。

接地电阻应小于10Ω。

4、避免强磁场干扰应远离强磁场源，如大型电机、变压器等，以免影响测量结果。

四、E+H 电磁流量计的调试与操作1、通电前检查在通电之前，需要检查仪表的接线是否正确，接地是否良好，管道内是否充满液体等。

2、参数设置根据实际测量需求，设置仪表的参数，如管径、流量单位、量程等。

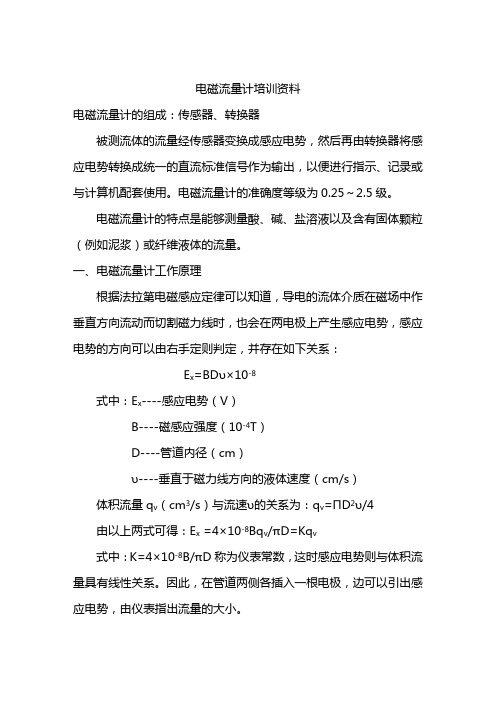

电磁流量计培训资料电磁流量计的组成：传感器、转换器被测流体的流量经传感器变换成感应电势，然后再由转换器将感应电势转换成统一的直流标准信号作为输出，以便进行指示、记录或与计算机配套使用。

电磁流量计的准确度等级为0.25～2.5级。

电磁流量计的特点是能够测量酸、碱、盐溶液以及含有固体颗粒（例如泥浆）或纤维液体的流量。

一、电磁流量计工作原理根据法拉第电磁感应定律可以知道，导电的流体介质在磁场中作垂直方向流动而切割磁力线时，也会在两电极上产生感应电势，感应电势的方向可以由右手定则判定，并存在如下关系：E x=BDυ×10-8式中：E x----感应电势（V）B----磁感应强度（10-4T）D----管道内径（cm）υ----垂直于磁力线方向的液体速度（cm/s）体积流量q v（cm3/s）与流速υ的关系为：q v=ΠD2υ/4由以上两式可得：E x =4×10-8Bq v/πD=Kq v式中：K=4×10-8B/πD称为仪表常数，这时感应电势则与体积流量具有线性关系。

因此，在管道两侧各插入一根电极，边可以引出感应电势，由仪表指出流量的大小。

变送器的励磁方式有：直流励磁、交流励磁（交流正弦波和非正弦波）以及双频励磁。

直流励磁方式能产生一个恒定的均匀磁场，其优点是受交流磁场干扰较少，可以忽略液体中自感的影响，其缺点是电极上产生的电势将引起被测液体的电解，因而产生极化现象，破坏了原来测量条件，所以直流励磁只用于非电解质液体的测量。

交流正弦波励磁一般采用工业频率的交流电源，可以克服直流励磁的极化现象，但又引来严重的90度干扰，必须设法去克服。

非正弦波交流励磁方式是采用低于工业频率的方波或三角波励磁，因此这种励磁电源稳定，干扰较少。

双频励磁综合了另两种方式的优点。

二、电磁流量计的安装电磁流量计安装注意事项如下：1、最小直管段的要求为上游侧5DN，下游侧3DN。

2、要避免安装在强电磁场的场所。

IMT25电磁流量计“掉头”小知识
分享人
分享主题IMT25电磁流量计
分享时间
教学目标掌握IMT25电磁流量计面板掉头方法
教学重点防止在经后的工作中遇到同样问题无法处理
本期内容
1、背景介绍
IMT25电磁流量计安装于机组技术供水出水总管上，用于监视技术供水流量。

根据厂家技术交底，电磁流量计测量介质从正面左侧流入，右侧流出。

如下图：
正常情况下水流方向从左至右
然而锦西电站水流方向恰好与之相反，导致电磁流量计面板对着墙面，不便于现场巡视观察，因而需要“将错就错”，及不影响测量效果的前提下将面板整体“掉头”。

2、操作步骤
2.1 断开电磁流量计电源开关；
2.2解开外部接线并做好标记，如下图：
其中盖板拆开后一定要一直扶着，否则会导致内部接线受损！
2.3松开底座固定螺栓，如下图：
上图中中间大螺栓稍微松开，使得中间导线能自由活动；周围四个小螺栓全部拆下，最好两人操作，一人手扶，一人操作。

2.4 将整个电磁流量计面板抬起来，似的底座脱离固定点，大概1CM的高度，然后整体缓慢旋转180°，中间注意观察内部接线是否有严重扭曲或者扯断的风险，如果发现有异常则立即终止。

分享小结:
审核人: 参与人:。

而使用其最大允许误差表示，且还应在最大允许误差后标注FS，如±0.5%FS。

3、误差表示方法和选取原则在一台流量计的一次检定中，应按照准确度等级和引用误差之中的一种给出流量计误差表示方法；对于使用相对示值误差和引用误差组合表示误差的流量计，一次检定中也应统一使用一种方法表示其误差。

4、重复性流量计的重复性不得超过相应准确度等级规定的最大允许误差绝对值的1/3。

特点测量精度不受流体密度、粘度、温度、压力和电导率变化的影响，传感器感应电压信号与平均流速呈线性关系，因此测量精度高。

测量管道内无阻流件，因此没有附加的压力损失；测量管道内无可动部件，因此传感器寿命极长。

由于感应电压信号是在整个充满磁场的空间中形成的，是管道载面上的平均值，因此传感器所需的直管段较短，长度为5倍的管道直径。

传感器部分只有内衬和电极与被测液体接触，只要合理选择电极和内衬材料，即可耐腐蚀和耐磨损。

转换器采用国际最新最先进的单片机（MCU）和表面贴装技术（SMT），性能可靠，精度高，功耗低，零点稳定，参数设定方便。

点击中文显示LCD，显示累积流量，瞬时流量、流速、流量百分比等。

双向测量系统，可测正向流量、反向流量。

采用特殊的生产工艺和优质材料，确保产品的性能在长时候内保持稳定。

电磁流量计分类:分体型电磁流量计,一体型电磁流量计分体型电磁流量计是一种根据法拉第电磁感应定律来测量管内导电介质体积流量的感应式仪表，采用单片机嵌入式技术，实现数字励磁，同时在电磁流量计上采用CAN现场总线，属国内首创，技术达到国内领先水平。

分体型电磁流量计在满足现场显示的同时，还可以输出4～20mA电流信号供记录、调节和控制用，现已广泛地应用于化工、环保、冶金、医药、造纸、给排水等工业技术和管理部门。

分体型电磁流量计除可测量一般导电液体的流量外，还可测量液固两相流，高粘度液流及盐类、强酸、强碱液体的体积流量。

性能特点仪表结构简单、可靠，无可动部件，工作寿命长。
