电磁流量计仪表设备培训

电磁流量计仪表设备培训
知识点：法拉第电磁感应定律
当导体在磁场中作切割磁力线运动时，在导体中会产生感应电势，感应 电势的大小与导体在磁场中的有效长度及导体在磁场中作垂直于磁场方向 运动的速度成正比。
二、电磁流量计结构组成
电磁流量计的结构主要由磁路系统、测量导管、电极、外壳、衬里 和转换器等部分组成。
双频励磁 双频励磁这种创新的方式是在低 频率上叠加高频率，利用高频和低频 励磁方式各自优点的同时，消除各自 的缺点。也就是说，同时实现了高频 励磁方式的流体噪声抑制和快速响应，低频励磁方式的零点稳定性。同时 实现噪声抑制和零点稳定性 浆液或低电导率流体测量中的噪声是1/f的函数，频率越低，噪声越高。 然而，普通的高频励磁方式存在零点稳定性低的问题。而双频励磁方式在 保证高频采样噪声抑制的同时，可以获得大时间常数下低频采样的高零点 稳定性。所以，这种方式下的输出信号既无噪声，而且零点稳定性很好。
电磁流量计仪表设备培训
内容
一 电磁流量计测量原理
二 电磁流量磁流量计安装要求
五
电磁流量计日常维护
六六
电磁流量计常见故障
七
一、电磁流量计测量原理
电磁流量计是根据法拉第电磁感应定律进行 流量测量的流量计。在与测量管轴线和磁力线 相垂直的管壁上安装了一对检测电极，当导电 液体沿测量管轴线运动时，导电液体切割磁力 线产生感应电势，此感应电势由两个检测电极 检出，数值大小与流速成正比例。
六、电磁流量计常见故障
在一条管道上安装两个或多个电磁流量计时，各流量计之间应间隔 至少10D的管路。
*1： 请勿在流量计附近安装任何可能干扰磁场、感应信号电压 或流量计流速分布的装置。
*2： 流量计的下游侧可能无需使用直管段。但是，如果下游 阀门或其他配件造成流量波动或偏差，请在下游侧使用2D～3D的直管段。

E+H电磁流量计说明书

E+H电磁流量计说明书

技术资料TI 093D/06/en50104872 PROline promag 10 W电磁流量计用于水或者污水的流量测量仪表应用电磁流量计用于测量电导率最小达50 µS/cm 的液体，如：• 饮用水• 污水• 污泥标称直径 DN 25–600流体最高温度：硬橡胶：80 °C聚亚安酯：60 °C传感器长度符合 DVGW/ISO 标准优点• 本仪表是简单测量任务的理想解决方案– 电流输出用于显示当前的流量，脉冲输出用于驱动外部积算器或状态输出。

• 保证应用安全- Promag 10 提供全部基本功能以保证可靠性和测量值的稳定性高。

• 准确度±0.5% ，过程控制效果最佳。

• 应用在饮用水系统 – 其测量管衬里材料经过认证（KTW、NSF、WRC等）。

• 应用在最困难的条件（在竖井内振动或长期浸在水下）- 传感器能够与变送器分开安装，防护等级可达 IP 68。

• 服务友好 - 功能设计使维护更加容易 – HART、Fieldtool 和 FieldCheck 软件工具能支持设备验证而不必拆除传感器。

PROline Promag 10 W目录表功能与系统设计. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 机械结构. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23测量原理. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 外形尺寸. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23测量系统. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 重量. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29材料. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29输入. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3材料负载图. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30测量变量. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 配套电极. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31测量范围. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 过程连接. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31可运行流量范围. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 表面粗糙度. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31输出. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4人机接口. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31输出信号. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 显示元件. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31报警信号. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 操作元件. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31负载. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 远方操作. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31小流量切除. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4电隔离. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 认证与批准. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31标志. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31CE 电源. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5其它标准和规范. . . . . . . . . . . . . . . . . . . . . . . . . . 31测量装置的电气接线. . . . . . . . . . . . . . . . . . . . . . . . . . . 5 压力测量设备认证. . . . . . . . . . . . . . . . . . . . . . . 31远方仪表的电气接线. . . . . . . . . . . . . . . . . . . . . . . . . . . 6电源电压. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 定货须知. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32电缆密封管. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6电缆规格. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 附件. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32功率消耗. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7电源故障. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7 文件. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32等电位. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8性能特点. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11参考运行条件. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11最大测量误差. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11重复性. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11运行条件：安装. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12安装说明. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12入口和参考段. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16接头. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17连接电缆长度. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18运行条件：环境. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19环境温度. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19贮存温度. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19防护等级. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19抗冲击振动. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19电磁兼容性（EMC）. . . . . . . . . . . . . . . . . . . . . . . . . . . .19运行条件：过程. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20介质温度范围. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20电导率. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20介质压力范围. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20压力密封性（衬里）. . . . . . . . . . . . . . . . . . . . . . . . . . .20极限流量. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21压力损失. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .222Endress+HauserPROline Promag 10 W功能与系统设计测量原理法拉第电磁感应定律指出，导体在磁场中运动时会产生感应电压。

E+H电磁流量计培训资料

E+H电磁流量计培训资料
组合型
变送器
分离型 变送器
2020年11月26日星期四 ppt课件
P Sensor
H Sensor
W Sensor
测量原理 产品系列 特殊功能 技术特点 安装和操作 现场应用
2020/11/26
产品系列 – Proline Promag 53 变送器功能
通讯
•灵活输入输出的方式 •HART, Profibus PA and DP, FF •维修接口
2020/11/26
产品系列 – Proline Promag 50 显示和操作
操作菜单
自有旋转(45ºsteps)
2行背光液晶显示 自动监测系统
快速设定
2020年11月26日星期四 ppt课件
6种语言 按键操作
测量原理 产品系列 特殊功能 技术特点 安装和操作 现场应用
2020/11/26
产品系列 – Proline Promag 50 输入输出
U
F
+
Q
-
当一导电体经过一个磁场时， 就会产生感应电动势 ，其电动 势的方向与导体运动和磁场的 方向有关
Q = 电量
B = 磁场强度
v = 流速
F = 洛伦力
B U = 感应电动势
洛伦茨力
FL
F LQ vB
测量原理 产品系列 特殊功能 技术特点 安装和操作 现场应用
2020/11/26
测量原理：电磁流量计的理论 - 法拉第电磁感应定律
2020/11/26
产品系列 – Proline Promag 50 变送器设计
传感器电缆 连接插头
仪表保险丝
S-DAT
I/O 线路板
2020年11月26日星期四 ppt课件

E+H电磁流量计 ppt课件

E+H电磁流量计 ppt课件

安装和操作 - 安装建议3：接地
对于金属接地的管道，仪表的接地端直接 连到管道上即可。
对于金属非接地的或带衬里的金属管 道，仪表与管道的配对法兰连接，然 后用金属线将管道法兰接地。
对于非金属的管道，仪表与管道之间安装 接地环，并将两个环连接起来，然后用金 属线将接地环接地。
ppt课件
11
安装和操作 - 仪表接线
ppt课件
23
电磁流量计故障检查和分析
一般采用的检查手段或方法及其检查内容：
检查首先从显示仪表工作是否正常开始， 逆流量信号传送的方向进行。用模拟信号器测 试转换器，以判断故障发生在转换器及其后位 仪表还是在转换器的上位传感器发生的。若是 转换器故障，如有条件可方便地借用转换器或 转换器内线路板作替代法调试；若是传感器故 障需要试调换时，因必须停止运行，关闭管道 系统，因涉及面广，常不易办到。特别是大口 径流量传感器，试换工程量大，通常只有在作 完其他各项检查，最后才下决心，卸下管道检 查传感器测量管内部状况或调换。
ppt课件
24
电磁流量计故障检查和分析
1 无流量信号；
无流量信号输出大体上可归纳为5个方面故障 原因，它们是
（1）电源未通等电源方面故障； （2）连接电缆（激磁回路，信号回路）系统方 面故障；
（3）液体流动状况方面故障； （4）传感器零部件损坏或测量内壁附着层引 起等方面的故障；
（5）转换器元器件损坏方面的故障。
（3）外界杂散电流等电、磁干扰；
（4）液体物性方面（如液体电导率不均匀或含有较多
变颗粒／纤维的浆液等）的pp原t课件因；
29
电磁流量计故障检查和分析
1、流动本身的波动（或脉动）
若流动本身波动，仪表输出晃动则是如实反映波动 状况。检查方法可在使用现场向操作人员和流程工艺人 员询问或巡视有否波动源。管系流动波动（或脉动）的O EMPTY PIPE DET. 空管检测ON MEASURING MODE 测量模式STANDARD

eh电磁流量计

eh电磁流量计

RELAY 1 FUNCTION
RELAY 1 ONVALUE
RELAY 1 OFFVALUE
FUNCTION GROUPS
RELAY 2 FUNCTION
RELAY 2 ONVALUE
RELAY 2 OFFVALUE
BATCHING
继电器1功能
FAILURE EPD ERROR+EPD DUAL RANGE MODE BATCH PRECONTACT FLOW DIRECTION LIMIT FLOWRATE1
DISPLAY
TOTAL VOLUME
TOTAL OVERFLOW
体积累积 0.000000…9,999,999 累积超流量
RESET TOTALIZER FLOW RATE
ASSIGN LINE1
复位累积值 流量
第一行显示
NO YES
-99999…99999
FLOW RATE TOTAL VOLUME BATCH QUANTITY BATCH UPWARDS BATCH DOWNWARDS BATCH CYCLE
SERIAL NUMBER EPD ELECTRODE
POLARITY ECC
只能被相应 地调整和显 示
被特殊的服 务代码写保 护
FUNCTION GROUPS
SYSTEM UNITS
FLOW RATE UNIT
VOLUME UNIT
GALLONS/BARRE L
NOM.DIAM.UNIT
中文描述
FUNCTION GROUPS
中文描述
ASSIGN LINE2
第二行显示
DISPLAY DAMPING
DISPLAY FORMAT

E+H电磁流量计说明书

E+H电磁流量计说明书

KA026D/06/zh/11.0971106919简明操作指南Proline Promag 50电磁流量测量系统68本《简明操作指南》不能替代供货范围中的《操作手册》。

详细信息请参考《操作手册》以及随附CD 上的其它文档。

完整的设备文档包括：•《简明操作指南》•与仪表型号相符的相关文档：–《操作手册》和《仪表功能描述》–防爆证书及安全证书–安装指南 - 与仪表型号相关(例如防爆证书、压力设备规程等)–其它相关信息目录Proline Promag 50目录1 安全指南. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31.1 用途 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31.2 安装、调试和操作 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31.3 操作安全 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31.4 安全图标 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52 安装 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62.1 运往测量点 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62.2 安装条件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 72.3 Promag W和Promag L传感器的安装 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 122.4 Promag P传感器的安装 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 132.5 Promag W、Promag P和Promag L的紧固扭矩 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 142.6 Promag H传感器的安装 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 212.7 变送器外壳的安装 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 232.8 安装后检查 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 263 接线 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 273.1 不同外壳类型的仪表连接 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 283.2 分体式仪表的电缆连接 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 293.3 电势平衡 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 323.4 防护等级 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 333.5 连接后检查 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 334 硬件设置. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 344.1 设备地址 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 344.2 终端电阻 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 365 调试 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 375.1 开启测量设备 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 375.2 运行 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 385.3 浏览功能表 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 395.4 调用快速设定 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 405.5 软件设置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 415.6 故障检测 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41 2Endress+HauserProline Promag 50安全指南1安全指南1.1用途•本测量设备仅用于测量密闭管道中导电介质的流量。

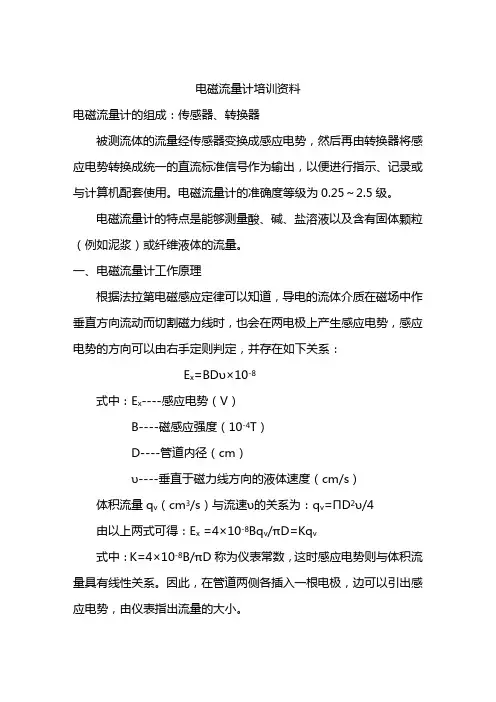

电磁流量计培训资料


产品概述
电磁流量计 | 基本原理
▪ 法拉第电磁感应定律
E K BDV
▪ E : 感应电动势 ▪ K : 仪表常数 ▪ B : 磁感应强度 ▪ D : 测量管直径 ▪ V : 平均流速
电磁流量计是一种应用法拉第电磁感应定律的流量计，当流体流过 测量管线圈通电产生的磁场时切割磁感线，产生一个感生电动势， 电动势的大小与流体的流速成正比，流速×截面积得出流量。
产品概述
电磁流量计的铭牌参数 ⑴衬里：
是指流量计测量管所用衬里材质。 ⑵电极：
是指流量计测量感应电动势所用电极的材质。 ⑶励磁频率
是指流量计采用的恒定电流方波激磁方式产生磁场的方波频率。 ⑷K系数
把变送器在实际标定时求出的恒定电流的数值作为变送器的定值 系数，并标记在变送器的铭牌上。例如，在实流标定时，当流速为 1m/s，输出感应电动势为1mV时，得出恒定激磁电流为某一值，就作 为这台变送器的定值系数。
▪ 针对电磁流量计的选型，必须向客户询问的几个问题： ▪ 1、测量管径是多少？ ▪ 2、测量的介质是什么？（即被测物料是什么？水、酸碱液等等）是否有腐蚀性？ ▪ 3、介质的温度、工程压力是多少？ ▪ 4、过程连接方式：是法兰还是夹持连接？ ▪ 5、法兰尺寸要求是多少？ ▪ 6、最大和最小流量是多少？ ▪ 7、介质是否导电？ ▪ 8、输出信号类型以及流量计供电电源？
·耐磨性和粘接性能差
·-40℃～ +80℃
·酸、碱等强 腐蚀介质
·卫生类介质
氯丁橡胶 Neoprene
·有极好的弹性、耐磨性能较 好
·能耐一般低浓度酸、碱、盐 介质的腐蚀，不耐氧化性 介质的腐蚀
·低于65℃ ·测一般水、
污水、泥 浆、矿浆
硬橡胶

EH涡街流量计培训资料讲义课件

输出信号
模拟输出或数字输出，具体可 参考产品说明书。
与其他流量计的比较
与孔板流量计相比
与质量流量计相比
涡街流量计不需要前后直管段，安装 简单方便，且准确度高。
涡街流量计价格较低，适用于大多数 流体测量场合。
与超声波流量计相比
涡街流量计适用于各种流体介质和温 度范围，而超声波流量计只适用于某 些特定流体。
03
eh涡街流量计的安装与调试安 Nhomakorabea前的准备
了解涡街流量计的规格和参数， 确保选择适合的型号和规格。
确认安装位置，选择流量计易 于维护和操作的地方，同时要 考虑到对其他设备和管道的影 响。
准备必要的工具和材料，如螺 丝刀、扳手、管道接头等。
安装步骤与注意事项
01
按照厂家提供的安装指 南进行安装，确保流量 计的安装牢固可靠。
维护方便
传感器可直接安装在管道上， 无需对流体进行隔离，维护方
便。
技术规格与参数
测量范围
根据不同的型号和规格，测量 范围有所不同，具体可参考产
品说明书。
工作压力
根据不同的型号和规格，工作 压力有所不同，具体可参考产 品说明书。
工作温度
根据不同的型号和规格，工作 温度有所不同，具体可参考产 品说明书。
显示异常
检查流量计的电源是否正常，传感器 是否受损或污垢过多。
通讯故障
检查流量计的通讯接口是否正常，通 讯线是否完好无损。
05
案例分析与实践
实际应用案例分享
01
02
03
案例一
某石油公司使用涡街流量 计进行油品计量，通过精 确测量，优化了生产流程， 提高了效率。
案例二
某自来水公司采用涡街流 量计对供水流量进行监控， 确保了供水质量和水量稳 定。

E+H电磁流量计培训资料

E+H电磁流量计培训资料一、电磁流量计的工作原理E+H 电磁流量计是基于法拉第电磁感应定律工作的。

当导电液体在磁场中垂直于磁力线方向流动而切割磁力线时，会在液体两侧产生感应电动势。

这个感应电动势的大小与液体的流速成正比，通过测量感应电动势的大小，就可以计算出液体的流量。

具体来说，电磁流量计由传感器和转换器两部分组成。

传感器主要包括测量管、励磁线圈、电极等。

励磁线圈产生磁场，当液体流过测量管时，切割磁力线产生感应电动势，电极检测到这个电动势并传输给转换器。

转换器将接收到的信号进行放大、处理和转换，最终以流量值的形式显示出来。

二、E+H 电磁流量计的特点1、测量精度高E+H 电磁流量计的测量精度通常可以达到 ±05%甚至更高，能够满足大多数工业应用的需求。

2、测量范围宽其测量范围可以从每秒几毫升到每秒几十米，适用于不同规模的流量测量。

3、不受流体性质影响电磁流量计对于被测液体的物理性质，如温度、压力、粘度、密度等的变化不敏感，只要液体具有一定的导电性，就可以进行准确测量。

4、无压力损失由于测量过程中没有阻碍流体流动的部件，所以电磁流量计不会产生压力损失，节省了能源。

5、可靠性高结构简单，且没有可动部件，因此具有较长的使用寿命和较高的可靠性。

三、E+H 电磁流量计的安装要求1、安装位置选择应选择在直管段较长的地方，一般要求上游直管段长度不小于 5 倍管径，下游直管段长度不小于 3 倍管径。

避免安装在弯头、阀门、泵等附近，以免影响测量精度。

2、安装方向电磁流量计的安装方向应与流体流动方向一致，并且要保证测量管内充满液体。

3、接地为了减少电磁干扰，电磁流量计必须良好接地。

接地电阻应小于10Ω。

4、避免强磁场干扰应远离强磁场源，如大型电机、变压器等，以免影响测量结果。

四、E+H 电磁流量计的调试与操作1、通电前检查在通电之前，需要检查仪表的接线是否正确，接地是否良好，管道内是否充满液体等。

2、参数设置根据实际测量需求，设置仪表的参数，如管径、流量单位、量程等。

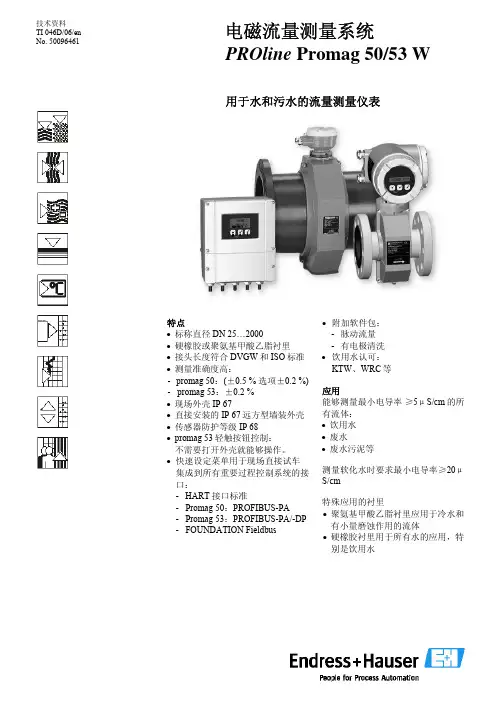

EH电磁流量计

见“输出信号”
状态输出（Promag 50）： 集电极开路，最大 30 V DC / 250 mA，电隔离 设置：故障信息、空管检测（EPD）、流量方向、极限值 可设置为故障信息、空管监测（EPD）、流量方向、极限值
继电器输出（Promag 53）： 可用常闭（NC 或断开）或常开（NO 或接通）触点 （缺省：继电器 1 = 常开，继电器 2 = 常闭） 最大 30 V / 0.5 A AC；60 V / 0.1 A DC，电隔离 可设置为故障信息、空管监测（EPD）、流量方向、极限值、批量触点
小流量截止的转换点可选
所有输入、输出和电源电路相互电隔离
Endress+Hauser
5
测量装置电气连接
电源
Promag 50/53 W
变送器的接线，电缆截面积：最大 2.5 mm2
上：现场外壳 下：墙装外壳
a 电源电缆：85 …260 V AC，L+直流 端子号 1： AC 线电压， DC 正电源 L+ 端子号 2： AC 零， DC 负电压 L-
脉冲 / 频率输出： 可选择有源 / 无源，电隔离 • 有源：24 V DC，25 mA（最大 250 mA，20 ms时），RL＞100Ω • 无源：集电极开路，30 V DC，250 mA
• 频率输出： 满量程频率 2 … 10000 Hz（fmax = 12500 Hz），EEx-ia: 2...5000 Hz， 通断比 1∶1，脉冲宽度最大 10 s
c. 保护导体接地端子 d. Fieldbus 电缆接地端子 e. 服务接线器，连接服务接口 FXA 193（FieldCheck, ToF Tool-FieldTool 软件包） f. 接线盒的盖 g. 外部端子的电缆（只有 PROFIBUS 用）
