技术交底—反力架按安装技术交底记录编号：单位工程名称成都地铁7号线茶～九盾构区间分项工程盾构区间分部工程盾构始发施工施工项目反力架安装施工单位中铁局成都地铁7号线9标项目经理部交底人工地负责人审核人交底日期交底内容1、适用范围本技术交底适用于成都地铁7号线9标盾构反力架安装加固施工。
2、技术要求反力架为钢结构，根据设计的洞门（成都地铁规定进洞门长度为700mm）、盾构井主体结构，确定负环管片为6环1、5m管片和1环1、5m零环。
反力架提供盾构机推进时所需的反力，因此反力架须具有足够的刚度和强度。
安装反力架时，用全站仪双向校正两根立柱的垂直度，使其形成平面与推进轴线垂直，在安装反力架时，反力架左右偏差控制在±10mm之内，高程偏差控制在±5mm 之内。
始发架水平轴线的垂直方向与反力架的偏差＜±2‰，盾构姿态与设计轴线竖直趋势偏差＜2‰，水平趋势偏差＜±3‰。
调整好位置以后，与车站结构体纵向和横向之间用Φ630钢管支撑，支撑与结构接触垫12mm钢板。
盾构始发反力架布置（单位：mm）反力架设计图3 支撑规格左线反力架支撑方式：序号编号材料规格（mm）数量长度（mm）备注11-1 钢管∮63018309 底板32°斜撑21-2 钢管∮63018309 底板32°斜撑31-3 H型钢20012100 中板水平支撑41-4 H型钢20012100 中板水平支撑52-1 钢管∮63015130 底板29°斜撑62-2 钢管∮63015130 底板29°斜撑73-1 钢管∮63012100 底板水平支撑83-2 钢管∮63012100 底板水平支撑93-3 钢管∮63012100 底板水平支撑104-1 H型钢20011250 斜撑间连接114-2 H型钢20011250 斜撑间连接右线反力架支撑方式：根据设计图纸和实际施工情况，右线始发因右侧边墙处突出不能满足反力架斜撑固定要求，特将该右侧两处斜撑改为两处水平支撑（2100mm）顶在边墙上，其他部位不变，仍按以上要求布置。
一、交底目的为确保反力架拆除过程中的施工安全，防止事故发生，特进行安全技术交底。
二、交底内容1. 人员要求（1）参与反力架拆除作业人员必须经过专业培训，具备相应的操作技能和安全生产知识。
（2）操作人员必须持证上岗，严格遵守公司及项目部相关管理规定。
（3）操作人员必须佩戴安全帽、安全带、防护眼镜等劳动保护用品。
2. 拆除前准备（1）拆除前，应召开现场管理及技术交底会议，明确管理组织及操作人员操作岗位。
（2）对反力架进行全面检查，确认无损坏、变形等情况，确保拆除作业安全进行。
（3）检查拆除工具、设备是否完好，如有损坏，应及时更换或维修。
3. 拆除作业安全要求（1）拆除作业应遵循自上而下的原则，严禁从下往上拆除。
（2）拆除过程中，严禁操作人员站在已拆除的构件上作业。
（3）拆除构件时，应使用专用工具，严禁使用撬棍等工具直接撬动。
（4）拆除构件时，应逐个拆除，不得同时拆除多个构件，防止构件倾倒伤人。
（5）拆除过程中，应保持现场整洁，严禁将拆除的构件堆放在通道上，防止发生意外。
（6）拆除过程中，操作人员应随时注意周围环境，发现异常情况，立即停止作业，并向负责人报告。
4. 临时措施（1）拆除过程中，应设置警戒线，防止无关人员进入作业区域。
（2）拆除区域应设置安全警示标志，提醒操作人员注意安全。
（3）拆除过程中，应有专人负责监护，确保作业安全。
5. 拆除后的处理（1）拆除完成后，应对现场进行全面清理，确保无残留构件。
（2）拆除的构件应按照规定进行分类存放，不得随意堆放。
（3）拆除后的反力架应进行检查，确认无安全隐患后，方可进行下一道工序。
三、注意事项1. 拆除作业前，操作人员应充分了解拆除方案，确保作业安全。
2. 拆除过程中，操作人员应严格遵守操作规程，不得擅自更改作业方案。
3. 拆除作业过程中，如遇恶劣天气，应立即停止作业，确保人员安全。
4. 拆除作业完成后，应对作业现场进行全面检查，确保无安全隐患。
四、培训考核1. 操作人员应参加安全技术交底培训，掌握反力架拆除安全技术要求。

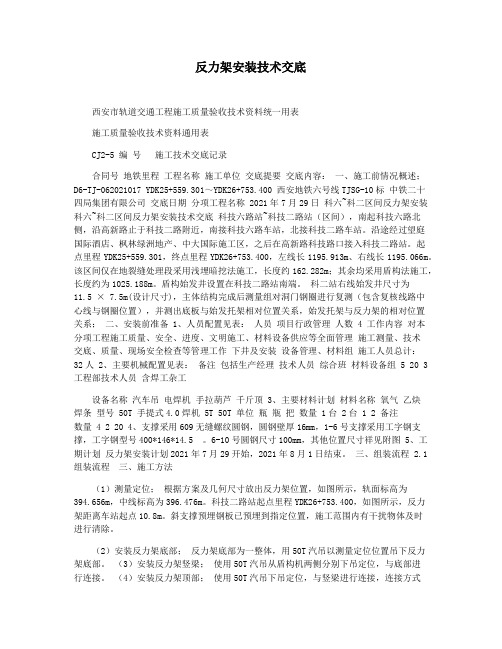

反力架安装技术交底西安市轨道交通工程施工质量验收技术资料统一用表施工质量验收技术资料通用表CJ2-5 编号施工技术交底记录合同号地铁里程工程名称施工单位交底提要交底内容：一、施工前情况概述；D6-TJ-062021017 YDK25+559.301～YDK26+753.400 西安地铁六号线TJSG-10标中铁二十四局集团有限公司交底日期分项工程名称 2021年7月29日科六~科二区间反力架安装科六~科二区间反力架安装技术交底科技六路站~科技二路站（区间），南起科技六路北侧，沿高新路止于科技二路附近，南接科技六路车站，北接科技二路车站。
沿途经过望庭国际酒店、枫林绿洲地产、中大国际施工区，之后在高新路科技路口接入科技二路站。
起点里程YDK25+559.301，终点里程YDK26+753.400，左线长1195.913m、右线长1195.066m。
该区间仅在地裂缝处理段采用浅埋暗挖法施工，长度约162.282m；其余均采用盾构法施工，长度约为1025.188m。
盾构始发井设置在科技二路站南端。
科二站右线始发井尺寸为11.5 × 7.5m(设计尺寸)，主体结构完成后测量组对洞门钢圈进行复测（包含复核线路中心线与钢圈位置），并测出底板与始发托架相对位置关系，始发托架与反力架的相对位置关系；二、安装前准备 1、人员配置见表：人员项目行政管理人数 4 工作内容对本分项工程施工质量、安全、进度、文明施工、材料设备供应等全面管理施工测量、技术交底、质量、现场安全检查等管理工作下井及安装设备管理、材料组施工人员总计：32人 2、主要机械配置见表：备注包括生产经理技术人员综合班材料设备组 5 20 3 工程部技术人员含焊工杂工设备名称汽车吊电焊机手拉葫芦千斤顶 3、主要材料计划材料名称氧气乙炔焊条型号 50T 手提式4.0焊机 5T 50T 单位瓶瓶把数量 1台 2台 1 2 备注数量 4 2 20 4、支撑采用609无缝螺纹圆钢，圆钢壁厚16mm，1-6号支撑采用工字钢支撑，工字钢型号400*146*14.5 。
