调研通信线路实施施工图纸绘制

通信主要施工工艺流程图通信工程施工是为了满足人们在通讯方面的需求，它涉及到许多技术，包括线缆引入、设备安装、线路调试等多个方面。

在通信工程施工过程中，施工工艺流程图是必不可少的工具，它可以帮助施工人员更好地进行施工，避免因疏忽而导致的施工错误。

施工前期准备在进入施工前期准备工作之前，施工单位应首先依据客户需求确定施工内容和标准，以此来安排施工计划和工程量。

通常施工前期准备的工作包括：1.施工方案编制：根据用户需求和实际情况，制定施工方案，确定施工计划。

2.设备选型：根据用户需求和工程情况，选择合适的设备。

3.施工队伍组建：配备专业的施工人员，确保施工质量。

4.施工材料准备：准备所需的材料和工具。

线缆引入线缆引入是通信工程中的重要环节，它的质量关系到整个通信工程的可靠性。

线缆引入主要包括四个步骤：1.测量：测量引入的线缆长度和需要穿过的障碍物的厚度。

2.打孔：在墙面、天花板、地板等位置钻孔，使线缆得以通过。

3.引线：使用钢丝或绳子将线缆从孔口处引入。

4.固定：将线缆固定在墙面或者天花板上。

设备安装设备安装是通信工程中的另一个重要环节，其目的是将所选设备正确安装到相应的位置，确保通信网络的正常运转。

设备安装有如下步骤：1.安装位置：根据施工方案，确定设备的位置。

2.打孔布线：穿过墙面、地面或天花板的电缆。

3.固定：将设备固定在合适的位置上。

4.连接：连接电源线和数据线，进行电气和信号的连接。

线路调试在设备安装完成后，需要进行线路调试，以确保通信网络的正常运转。

通常，线路调试包括以下步骤：1.设备开机测试:对设备进行初步测试，检查设备是否启动，是否出现故障。

2.验证连接：确保所有电路和信号线连接正确。

3.数据传输测试：运行数据传输测试程序，确保信号不会丢失或受到信噪比干扰。

4.故障排除：如果在测试过程中发现了问题，需要定位问题，并进行故障排除。

以上介绍了通信工程施工的主要工艺流程图，包括施工前期准备、线缆引入、设备安装和线路调试。

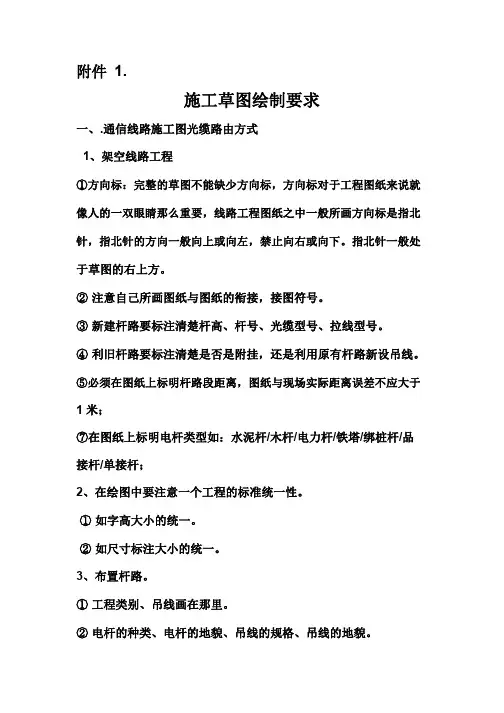

制图要求（试行）为统一公司设计图纸要求，规范制图标准，提高制图质量，制定本要求。

本要求是依据原邮电部颁布的通信行业标准YD/T 5015-95《电信工程制图与图形符号》制定的。

1 总体要求各类图纸均应采用计算机制图，不得手工绘制。

1.1根据图纸的性质、目的与内容，选取适宜的图纸及简单的方法表述主题内容，即多种方式均能够表达图纸内容含义时，应选取简洁易懂的方式。

例如：描述通信系统和网络结构时，应选择能够既清晰又简单的方式，推荐框图和拓扑图的方式。

当单线表示法和多线表示法同时能明确表达时，宜使用单线表示法。

1.2图面应布局合理，排列均匀，轮廓清晰和便于识别。

图形内容应均匀分布到图纸的整个幅面，避免某一部分过于密集而其它部分却大量空白的现象出现。

系统图中的功能元素应按工作顺序排列，便于识别信息流向。

图纸布局应满足从左到右、从上到下的视图习惯。

文字标注应满足正确的看图方向和视角习惯，不能出现侧倒立的文字标注。

下图中标“×”的为不符合视角的文字标注。

1.3要选用合适的图线宽度，避免图中的线条过粗或过细。

1.4正确使用国标和行标规定的图形符号。

如果使用非标准图形符号，应集中在图纸边角的空白位置增加图例注释。

1.5在保证图面布局紧凑和使用方便的前提下，应选择合适的图纸幅面，使原图大小适中。

1.6应准确地按规定标注各种必要的技术数据和注释，并按规定进行打印。

1.7工程图纸应按规定设置图衔，并按规定的责任范围签字。

各种图纸应按规定顺序编号。

2 制图的统一规定2.1图幅尺寸2.1.1工程图纸幅面和图框一般应采用A0、A1、A2、A3、A4及其加长的图纸幅面，图纸幅面尺寸及其代号见表2.1.1。

表2.1.1 图纸幅面尺寸当图纸幅面不能满足图形大小时，应考虑在不影响整体视图效果的情况下，将过大的图形分割成若干张图纸进行绘制，各张图在分割的位置应使用统一的接图符号表达接图顺序，分割的若干张图纸的比例应保持统一，不允许分割统一图形内容的几张图使用不同的绘图比例。

第二章通信工程制图规范第一节概述通信工程图纸是通过图形符号、文字符号、文字说明及标注表达的。

为了读懂图纸就必须了解和掌握图纸中各种图形符号、文字符号等所代表的含义。

专业人员通过图纸了解工程规模、工程内容、统计出工程量、编制出工程概、预算。

阅读图纸、统计工程量的过程就称为识图。

为了使通信工程的图纸做到规格统一、画法一致、图面清晰，符合施工、存档和生产维护的要求，又利于提高设计效率、保证设计质量和适应通信工程建设的需要，要求依据以下国家级行业标准编制通信工程制图与图形符号标准：GB/～13《电气通用图形符号》GB/～7《电气制图》GB/T50104—2001《建筑制图标准》GB/T7929—1995《1:500 1:1000 1:2000地形图图式》GB 7159—1987《电气技术中的文字符号制订通则》GB 7356—1987《电气系统说明书用简图的编制》YD/T5015—2007《电气工程制图与图形符号》第二节通信工程制图的总体要求通信工程制图的总体要求如下：（1）工程制图应根据表述对象的性质，论述的目的与内容，选取适宜的图纸及表达手段，以便完整地表述主题内容。

（2）图面应布局合理，排列均匀，轮廓清晰和便于识别。

（3）应选用合适的图线宽度，避免图中的线条过粗、过细。

（4）正确使用国标和行标规定的图形符号。

派生新的符号时，应符合国标符号的派生规律，并应在合适的地方加以说明。

（5）在保证图面布局紧凑和使用方便的前提下，应选择合适的图纸幅面，使原图大小适中。

（6）应准确地按规定标注各种必要的技术数据和注释，并按规定进行书写或打印。

（7）工程图纸应按规定设置图衔，并按规定的责任范围签字。

各种图纸应按规定顺序编号。

（8）总平面图、机房平面图、移动通信基站天线位置及馈线走向图应设置指北针。

（9）对于线路工程，设计图纸应按照从左往右的顺序制图，并设指北针；线路图纸分段按“起点至终点，分歧点至终点”原则划分。

第三节通信工程制图的统一规定一、图幅尺寸（1）工程图纸幅面和图框大小应符合国家标准GB/T 《电气技术用文件的编制第1部分：一般要求》的规定，一般应采用A0、A1、A2、A3、A4及其加长的图纸幅面。

简述通信线路工程施工图设计阶段图纸内容及深度要求通信线路工程施工图设计阶段图纸是对通信线路工程进行详细设计和施工准备的必备文件。

以下是通信线路工程施工图设计阶段图纸内容及深度要求的简要概述：1.总平面图：通信线路工程的总平面图是整个工程的基础图纸，它主要包括了工程范围、区域环境、地形地貌、道路交通、建筑物、工程布局等信息。

2.剖面图：通信线路工程的剖面图是对通信线路纵向剖面的描述，它主要包括道路及地面情况、线缆敷设情况、埋深情况等。

3.标准断面图：通信线路工程的标准断面图是对通信线路横截面的描述，它主要包括塔位、塔型、线缆敷设情况、交叉跨越情况等。

4.节点图：通信线路工程的节点图是对通信线路交叉、分支、转弯等关键节点的详细描述，它主要包括节点名称、节点坐标、节点设备等信息。

5.电缆排列图：通信线路工程的电缆排列图是对通信线路中电缆的具体布置和排列的描述，它主要包括电缆的类型、规格、敷设方式、敷设深度等信息。

6.张力计算图：通信线路工程的张力计算图是对通信线路杆塔张力的计算和满足规定要求的图纸，它主要包括张力计算公式、天线高度、导线长度、负荷等信息。

7.图例及标注：通信线路工程施工图设计阶段图纸中应包括图例和标注，用以解释图纸中的符号和图形的含义，确保图纸易读性和准确性。

在深度要求方面，通信线路工程施工图设计阶段图纸需要详尽地描述和标注所有关键信息，包括但不限于线缆的类型、规格、敷设方式、敷设深度，塔位、塔型、张力计算结果等。

图纸中的标注应准确、清晰，以确保施工人员能够根据图纸进行实际操作，并确保工程的质量和安全性。

总体而言，通信线路工程施工图设计阶段图纸是对通信线路工程进行详细设计和施工准备的基础文件，它通过平面图、剖面图、标准断面图、节点图、电缆排列图、张力计算图等详细描述通信线路的配置和敷设情况，以及与之相关的工程要求和标准，确保施工的准确性和质量的保证。
