绘制建筑施工图的步骤

施工图出图流程一、引言施工图是建筑工程中至关重要的一环，它为施工者提供了明确的建造指引，同时也为工程的质量、进度和成本提供了有效的控制手段。

了解和掌握施工图的出图流程，对于提高设计效率、优化设计方案以及协调各方资源都具有重要的意义。

二、施工图出图流程概述施工图出图流程一般包括以下步骤：设计准备、方案设计、施工图设计、校对审查和出图。

每个步骤都有其特定的工作内容和要求。

1、设计准备：这是出图的最初阶段，主要工作包括收集相关资料，如项目任务书、地质勘察报告、使用功能要求等，并对项目进行初步分析和评估。

2、方案设计：根据前期准备工作，提出包含建筑、结构、水、电、暖等多个专业的初步方案，并对其进行整体规划和布局。

3、施工图设计：在方案设计的基础上，各专业进行详细设计，包括建筑平面图、结构图、管线布置图等。

4、校对审查：在设计完成后，进行内部校对和审查，以确保设计的正确性和合理性。

5、出图：经过校对审查后，进行正式的图纸输出，包括蓝图、电子版等。

三、施工图出图过程中的关键点1、充分的前期准备工作：对项目的理解越深入，设计时就越能把握住重点，从而避免后期出现重大设计变更。

2、良好的沟通和协作：各专业之间的密切配合，能够确保施工图的完整性和一致性。

3、严格的校对审查制度：通过严格的校对和审查，能够确保施工图的准确性和安全性。

4、图纸的标准化和规范化：统一的图纸风格和规范，能够提高图纸的可读性和易用性。

四、结语施工图出图流程虽然复杂，但只要掌握了其中的关键点，就能够做到高效、准确地进行设计。

对于设计师来说，不仅要具备扎实的专业知识和技能，还需要有出色的团队协作能力、严谨的工作态度和高度的责任心。

只有这样，才能输出高质量的施工图，为建筑工程的质量和进度提供有力的保障。

施工图审图流程是指对施工图纸进行审查、评估、修改和批准的过程，以确保施工图纸符合相关法规和标准，具有可行性和经济性，同时保证施工质量和安全。

本文将详细介绍施工图审图流程的各个环节，包括准备工作、初步审查、详细审查和批准等。

建筑施工图制图顺序遵循平、立、剖的顺序绘制施工图。

一、平面1、标示清楚散水、台阶、踏步、楼梯栏杆、护栏、伸缩缝（变形缝）做法；2、厨房、卫生间的平面布置，其中包括便器、洗面器、洗浴器，地漏及地漏坡降方向（1%），室内标高（一般低于楼面高0.030m）；3、阳台的平面布置，包括地漏及地漏坡降方向（1%）、晒衣架、栏杆做法，室内标高（一般低于楼面高0.030m）；4、每个房间的功能标示；5、室内外地面标高，楼梯间标高；6、尺寸标注先注明轴跨距离，再标示清楚细部尺寸；7、楼梯间平面布置，标示清楚踏步尺寸；梯井一般120-200之间，超过200需加设防护措施。

8、屋面设计排水，分水线位于横跨中线，建筑找坡2%，建筑反坡1%，建筑找坡与建筑反坡交线为积水线，落水管做法；9、上人屋面应绘出出屋面做法；10、水箱位置及水箱检修孔、爬梯；11、檐口做法，选用图集或根据方案要求设计；12、平面大样索引清楚；二、立面1、加立面门窗时，门窗高度除考虑宽度外还要参照楼层高及梁高，玻璃幕墙则还要考虑楼地面的关水（一般100-300高）；2、立面门窗上表面尽量平齐，保证立面效果；3、立面门窗高宽差最好不要超过两个建筑模数（300）；4、门窗外框线稍粗，遇内墙门窗外框用细线。

突出内、外层次；5、立面尺寸标注尽量标注最近的洞口、分格尺寸，其它未示尺寸用标高和线性标注就近标示清楚；6、外墙装饰索引说明；三、剖面1、剖面要剖到楼梯间；2、设计楼梯踏步高宽、休息平台宽度，尽量保证两个梯梁之间的宽度不要超过4200m，踏步的高宽要求b+2h<620；3、表示清楚未剖到的梁、柱、门窗看线；4、纵向标注标注清楚窗洞尺寸、楼梯踏步尺寸标高及楼层关系，横向标注标注清楚各楼板、梁与轴线之间的关系；5、详图索引剖视位置要与平面图对应；四、大样1、表达清楚大样的所在位置，如楼层标高、与轴线关系；2、结构形式表达无误；3、阳台、走廊低于楼地面（一般0.030高）；。

施工图的制作流程与技巧指南施工图是建筑设计的重要一环，它是将设计方案转化为可实施的施工图纸，为施工工程提供了详细的指导和依据。

在施工图的制作过程中，需要掌握一定的流程和技巧，以确保图纸的准确性和可操作性。

本文将介绍施工图的制作流程和一些关键的技巧指南。

一、施工图的制作流程1. 收集设计资料：在开始施工图的制作之前，首先需要收集设计方案、平面布置图、立面图、剖面图等相关的设计资料。

这些资料将为施工图的制作提供基础和参考。

2. 绘制平面图：根据设计方案和平面布置图，绘制建筑物的平面图。

平面图应包括建筑物的布局、房间分隔、门窗位置、墙体厚度等详细信息。

3. 绘制立面图：在平面图的基础上，绘制建筑物的立面图。

立面图应包括建筑物的外立面设计、窗户、门、阳台等细节。

4. 绘制剖面图：根据设计方案和立面图，绘制建筑物的剖面图。

剖面图应包括建筑物的结构、楼层高度、梁柱位置等详细信息。

5. 绘制细部图：在平面图、立面图和剖面图的基础上，绘制建筑物的细部图。

细部图应包括建筑物的各种细节，如窗户的开启方式、门的设计、楼梯的结构等。

6. 标注尺寸和注释：在绘制完各个图纸后，需要标注尺寸和注释。

尺寸标注应准确清晰，注释应简明扼要，以确保施工人员能够准确理解和执行。

7. 组织图纸：最后，将绘制完成的各个图纸进行整理和组织，形成完整的施工图集。

二、施工图制作的技巧指南1. 注重细节：在制作施工图时，需要注重细节的表达。

细节的准确性和清晰度对于施工的顺利进行至关重要。

因此，在绘制各种图纸时，要特别关注细节的表达和标注。

2. 保持一致性：在绘制施工图时，要保持一致性。

这包括图纸的比例、字体的大小和风格、标注的方式等。

一致性的保持可以提高图纸的可读性和操作性。

3. 使用CAD软件：利用计算机辅助设计（CAD）软件可以提高施工图的制作效率和准确性。

CAD软件可以帮助绘制图纸、标注尺寸、生成图纸集等，大大简化了制作流程。

4. 注意图纸的布局：在绘制施工图时，要注意图纸的布局。

毕业设计（论文）建筑施工图的绘制步骤和方法系部：交通系姓名：专业：城市轨道交通工程技术指导教师：二零一二年六月学生用表指导教师签名：年月日目录摘要 (2)1.1建筑平面图基本概念 (3)1.2内容 (3)1.3实例................................................................................................................4~11第 2 章立面图 . (12)2.1基本知识 (12)2.2图示内容 (12)第 3 章剖面图................................................................ 1错误!未定义书签。

3.1基本知识 ............................................................................. 1错误!未定义书签。

3.2图示内容 ............................................................................. 1错误!未定义书签。

第四章天正软件 .................................................... 1错误!未定义书签。

~22 第五章建筑详图 (21)5.1外墙身详图概念 (22)5.2楼梯详图...................................................................................... 23~305.3楼梯剖面 .................................................................................... 31~39第六章绘制建筑施工图的步骤和方法 (39)第七章建筑施工图画法举例............................................................... 40~41 画施工图心得 ..................................................................................... 41~43 参考文献.. (43)致谢 (43)摘要施工图主要是应用天正软件和CAD软件程序既有二维和三维功能。

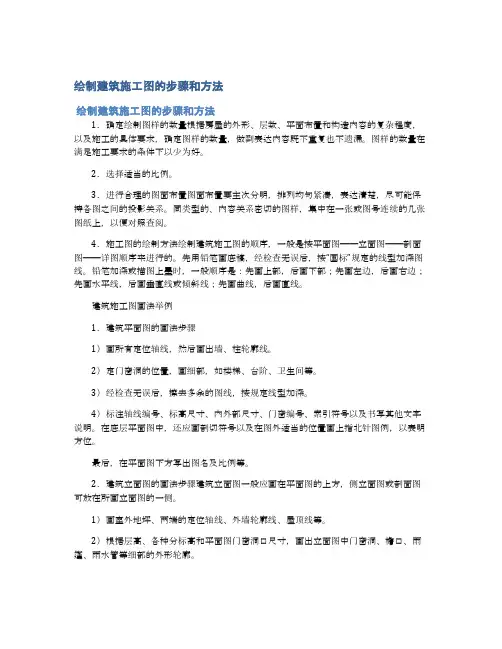

绘制建筑施工图的步骤和方法绘制建筑施工图的步骤和方法1．确定绘制图样的数量根据房屋的外形、层数、平面布置和构造内容的复杂程度，以及施工的具体要求，确定图样的数量，做到表达内容既不重复也不遗漏。

图样的数量在满足施工要求的条件下以少为好。

2．选择适当的比例。

3．进行合理的图面布置图面布置要主次分明，排列均匀紧凑，表达清楚，尽可能保持各图之间的投影关系。

同类型的、内容关系密切的图样，集中在一张或图号连续的几张图纸上，以便对照查阅。

4．施工图的绘制方法绘制建筑施工图的顺序，一般是按平面图━━立面图━━剖面图━━详图顺序来进行的。

先用铅笔画底稿，经检查无误后，按“国标”规定的线型加深图线。

铅笔加深或描图上墨时，一般顺序是：先画上部，后画下部；先画左边，后画右边；先画水平线，后画垂直线或倾斜线；先画曲线，后画直线。

建筑施工图画法举例1．建筑平面图的画法步骤1）画所有定位轴线，然后画出墙、柱轮廓线。

2）定门窗洞的位置，画细部，如楼梯、台阶、卫生间等。

3）经检查无误后，擦去多余的图线，按规定线型加深。

4）标注轴线编号、标高尺寸、内外部尺寸、门窗编号、索引符号以及书写其他文字说明。

在底层平面图中，还应画剖切符号以及在图外适当的位置画上指北针图例，以表明方位。

最后，在平面图下方写出图名及比例等。

2．建筑立面图的画法步骤建筑立面图一般应画在平面图的上方，侧立面图或剖面图可放在所画立面图的一侧。

1）画室外地坪、两端的定位轴线、外墙轮廓线、屋顶线等。

2）根据层高、各种分标高和平面图门窗洞口尺寸，画出立面图中门窗洞、檐口、雨篷、雨水管等细部的外形轮廓。

3）画出门扇、墙面分格线、雨水管等细部，对于相同的构造、做法（如门窗立面和开启形式）可以只详细画出其中的一个，其余的只画外轮廓。

4）检查无误后加深图线，并注写标高、图名、比例及有关文字说明。

3．剖面图的画法步骤1）画定位轴线、室内外地坪线、各层楼面线和屋面线，并画出墙身轮廓线。

CAD施工图详细画法绘制建筑施工图的步骤和方法1．确定绘制图样的数量根据房屋的外形、层数、平面布置和构造内容的复杂程度，以及施工的具体要求，确定图样的数量，做到表达内容既不重复也不遗漏。

图样的数量在满足施工要求的条件下以少为好。

2．选择适当的比例。

3．进行合理的图面布置图面布置要主次分明，排列均匀紧凑，表达清楚，尽可能保持各图之间的投影关系。

同类型的、内容关系密切的图样，集中在一张或图号连续的几张图纸上，以便对照查阅。

4．施工图的绘制方法绘制建筑施工图的顺序，一般是按平面图━━立面图━━剖面图━━详图顺序来进行的。

先用铅笔画底稿，经检查无误后，按“国标”规定的线型加深图线。

铅笔加深或描图上墨时，一般顺序是：先画上部，后画下部；先画左边，后画右边；先画水平线，后画垂直线或倾斜线；先画曲线，后画直线。

建筑施工图画法举例1．建筑平面图的画法步骤1）画所有定位轴线，然后画出墙、柱轮廓线。

2）定门窗洞的位置，画细部，如楼梯、台阶、卫生间等。

3）经检查无误后，擦去多余的图线，按规定线型加深。

4）标注轴线编号、标高尺寸、内外部尺寸、门窗编号、索引符号以及书写其他文字说明。

在底层平面图中，还应画剖切符号以及在图外适当的位置画上指北针图例，以表明方位。

最后，在平面图下方写出图名及比例等。

2．建筑立面图的画法步骤建筑立面图一般应画在平面图的上方，侧立面图或剖面图可放在所画立面图的一侧。

1）画室外地坪、两端的定位轴线、外墙轮廓线、屋顶线等。

2）根据层高、各种分标高和平面图门窗洞口尺寸，画出立面图中门窗洞、檐口、雨篷、雨水管等细部的外形轮廓。

3）画出门扇、墙面分格线、雨水管等细部，对于相同的构造、做法（如门窗立面和开启形式）可以只详细画出其中的一个，其余的只画外轮廓。

4）检查无误后加深图线，并注写标高、图名、比例及有关文字说明。

3．剖面图的画法步骤1）画定位轴线、室内外地坪线、各层楼面线和屋面线，并画出墙身轮廓线。

2）画出楼板、屋顶的构造厚度，再确定门窗位置及细部（如梁、板、楼梯段与休息平台等）。

谈建筑工程审图要点及绘制建筑施工图的步骤和方法谈建筑工程审图要点及绘制建筑施工图的步骤和方法开工之前,需识图、审图,再进行图纸会审工作。

如果有识图、审图经验,掌握一些要点,则事半功倍。

现谈谈本人的识图、审图经验,供参考。

识图、审图的程序是:熟悉拟建工程的功能熟悉、审查工程平面尺寸熟悉、审查工程立面尺寸检查施工图中容易出错的部位有无出错检查有无改进的地方。

一、熟悉拟建工程的功能图纸到手后,首先了解本工程的功能是什么,是车间还是办公楼?是商场还是宿舍?了解功能之后,再联想一些基本尺寸和装修,例如厕所地面一般会贴地砖、作块料墙裙,厕所、阳台楼地面标高一般会低几厘米;车间的尺寸一定满足生产的需要,特别是满足设备安装的需要等等。

最后识读建筑说明,熟悉工程装修情况。

二、熟悉、审查工程平面尺寸建筑工程施工平面图一般有三道尺寸,第一道尺寸是细部尺寸,第二道尺寸是轴线间尺寸,第三道尺寸是总尺寸。

检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸,并留意边轴线是否是墙中心线,广东省制图习惯是边轴线为外墙外边线。

识读工程平面图尺寸,先识建施平面图,再识本层结施平面图,最后识水电空调安装、设备工艺、第二次装修施工图,检查它们是否一致。

熟悉本层平面尺寸后,审查是否满足使用要求,例如检查房间平面布置是否方便使用、采光通风是否良好等。

识读下一层平面图尺寸时,检查与上一层有无不一致的地方。

三、熟悉、审查工程立面尺寸建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图,这些图有工程立面尺寸信息;建施平面图、结施平面图上,一般也标有本层标高;梁表中,一般有梁表面标高;基础大样图、其它细部大样图,一般也有标高注明。

通过这些施工图,可掌握工程的立面尺寸。

正立面图一般有三道尺寸,第一道是窗台、门窗的高度等细部尺寸,第二道是层高尺寸,并标注有标高,第三道是总高度。

审查方法与审查平面各道尺寸一样,第一道尺寸相加之和是否等于第二道尺寸,第二道尺寸相加之和是否等于第三道尺寸。

绘制建筑施工图的步骤和方法
绘制建筑施工图的步骤和方法如下：
1. 收集信息：了解建筑的设计概念和要求，包括建筑平面图、立面图、剖面图、施工技术要求等。

2. 绘制草图：根据收集到的信息，用草图的方式勾勒出建筑的基本形状和布局，并标注主要尺寸和设备位置。

3. 完善设计：逐渐将草图转化为正式的建筑图纸，绘制建筑平面图、立面图、剖面图等，并标注详细的尺寸、材料和施工细节。

4. 校对和审查：对图纸进行校对和审查，确保绘制的图纸准确无误。

5. 生成施工图：将审查通过的建筑图纸转化为施工图，绘制施工平面图、立面图、剖面图等，并添加施工细节、指示箭头、标记等。

6. 标注和图例：在施工图上添加必要的标注和图例，确保施工人员能够理解和按照图纸进行施工。

7. 编制材料清单：根据施工图，编制建筑材料的清单，包括数量、规格和品牌等。

8. 打印和分发：将完成的建筑施工图打印，并按照需要分发给相关的施工人员、监理人员和工程师等。

绘制建筑施工图的方法包括手绘和计算机辅助绘图两种方式。

手绘方法需要用专业的绘图工具如直尺、尺板、曲线板等来完成图纸的绘制。

计算机辅助绘图则使用CAD软件等绘图工具，通过电脑来完成绘制和编辑，具有更高的精度和便捷性。

建筑施工图的绘制需要遵循工程建筑规范和相关的标准，并与设计人员和相关人员进行合作，确保图纸的质量和准确性。

设计院施工图设计流程设计院施工图设计流程：从规划到出图的完整过程一、背景介绍设计院作为建筑领域的中坚力量，承担着为城市建设提供优质设计服务的使命。

在 design-build 过程中，施工图设计是至关重要的环节，它为项目的实施提供了详尽的指导。

本文将详细介绍设计院施工图设计的流程。

二、施工图设计流程概述设计院的施工图设计流程通常包括以下几个阶段：规划设计方案、绘制施工图、审查施工图、修改完善施工图以及出图。

每个阶段都是必不可少的，确保最终的设计成果符合项目要求。

三、具体步骤1、规划设计方案：在规划设计方案阶段，设计院将根据项目需求进行方案设计，确定建筑物的布局、空间需求、材料选用等。

2、绘制施工图：在绘制施工图阶段，设计院将根据规划设计方案进行深化设计，绘制出详细的施工图纸。

这一阶段需要考虑空间布局、细节处理、标高、比例尺等因素。

3、审查施工图：审查施工图是确保设计符合国家法律法规和建筑设计标准的关键步骤。

在这一阶段，设计院将对施工图纸进行内部审核，查找潜在的问题并进行修正。

4、修改完善施工图：在审查完成后，设计院将对施工图进行修改和完善，以确保图纸的准确性和完整性。

这个阶段可能需要进行多次修订，以确保设计满足项目需求。

5、出图：最后，设计院将确认设计图纸的质量和格式，并编写目录和总结等。

最终的施工图纸将提交给施工单位，作为项目建设的依据。

四、总结本文详细介绍了设计院施工图设计的流程，包括规划设计方案、绘制施工图、审查施工图、修改完善施工图以及出图等阶段。

这个过程需要设计院的专业技术和严谨态度，以确保最终的设计成果符合项目需求，为城市建设提供优质的设计服务。

施工图设计流程施工图设计流程是确保建筑设计得以实现的关键环节。

在这个流程中，设计师们将概念设计转化为具体的实施方案，从而满足建筑的使用要求并确保其安全性。

下面我们将详细介绍施工图设计流程的各个阶段。

一、方案设计阶段在方案设计阶段，设计师们主要进行的是对建筑项目的整体规划和概念设计。

绘制建筑施工图的步骤和方法绘制建筑施工图的步骤和方法1．确定绘制图样的数量根据房屋的外形、层数、平面布置和构造内容的复杂程度，以及施工的具体要求，确定图样的数量，做到表达内容既不重复也不遗漏。

图样的数量在满足施工要求的条件下以少为好。

2．选择适当的比例。

3．进行合理的图面布置图面布置要主次分明，排列均匀紧凑，表达清楚，尽可能保持各图之间的投影关系。

同类型的、内容关系密切的图样，集中在一张或图号连续的几张图纸上，以便对照查阅。

4．施工图的绘制方法绘制建筑施工图的顺序，一般是按平面图━━立面图━━剖面图━━详图顺序来进行的。

先用铅笔画底稿，经检查无误后，按“国标”规定的线型加深图线。

铅笔加深或描图上墨时，一般顺序是：先画上部，后画下部；先画左边，后画右边；先画水平线，后画垂直线或倾斜线；先画曲线，后画直线。

建筑施工图画法举例1．建筑平面图的画法步骤1）画所有定位轴线，然后画出墙、柱轮廓线。

2）定门窗洞的位置，画细部，如楼梯、台阶、卫生间等。

3）经检查无误后，擦去多余的图线，按规定线型加深。

4）标注轴线编号、标高尺寸、内外部尺寸、门窗编号、索引符号以及书写其他文字说明。

在底层平面图中，还应画剖切符号以及在图外适当的位置画上指北针图例，以表明方位。

最后，在平面图下方写出图名及比例等。

2．建筑立面图的画法步骤建筑立面图一般应画在平面图的上方，侧立面图或剖面图可放在所画立面图的一侧。

1）画室外地坪、两端的定位轴线、外墙轮廓线、屋顶线等。

2）根据层高、各种分标高和平面图门窗洞口尺寸，画出立面图中门窗洞、檐口、雨篷、雨水管等细部的外形轮廓。

3）画出门扇、墙面分格线、雨水管等细部，对于相同的构造、做法（如门窗立面和开启形式）可以只详细画出其中的一个，其余的只画外轮廓。

4）检查无误后加深图线，并注写标高、图名、比例及有关文字说明。

3．剖面图的画法步骤1）画定位轴线、室内外地坪线、各层楼面线和屋面线，并画出墙身轮廓线。

施工图绘制步骤施工图绘制是工程设计的重要环节，也是施工过程的关键依据。

一套完整的施工图包括各种图纸和文件，涵盖了建筑、结构、电气、给排水、暖通等各个专业。

每个专业的施工图绘制都有其特定的步骤和规范，下面将简要介绍几个主要专业的施工图绘制步骤。

建筑专业施工图是整个施工图的基础，主要包括建筑平面图、立面图、剖面图、节点大样图等。

绘制建筑专业施工图的步骤如下：（1）收集原始资料，包括地形、气候、地质等条件，以及业主的需求和预算。

（2）进行方案设计，确定建筑的功能、布局、风格等。

（3）进行初步设计，确定建筑的结构形式、材料选用、构造做法等。

（4）进行施工图设计，详细绘制建筑平面图、立面图、剖面图、节点大样图等，并标注材料、尺寸、做法等详细信息。

结构专业施工图是确定建筑结构形式和构造做法的重要依据，主要包括结构平面图、梁柱节点详图、基础图等。

绘制结构专业施工图的步骤如下：（1）根据建筑专业提供的条件，确定结构形式和材料选用。

（2）进行结构分析和计算，确保结构的安全性和稳定性。

（3）绘制结构平面图、梁柱节点详图、基础图等，标注尺寸、钢筋、混凝土等级等详细信息。

电气专业施工图是确定电气系统和设备布局的重要依据，主要包括电气系统图、平面图、设备布置图等。

绘制电气专业施工图的步骤如下：（1）根据建筑专业提供的条件，确定电气设备和系统的位置和布局。

（2）进行电气系统设计和计算，确保电气系统的安全性和稳定性。

（3）绘制电气系统图、平面图、设备布置图等，标注电缆型号、规格、长度等详细信息。

给排水专业施工图是确定给排水系统和设备布局的重要依据，主要包括给水系统图、排水系统图、平面图等。

绘制给排水专业施工图的步骤如下：（1）根据建筑专业提供的条件，确定给排水设备和系统的位置和布局。

（2）进行给排水系统设计和计算，确保系统的安全性和稳定性。

（3）绘制给水系统图、排水系统图、平面图等，标注管道型号、规格、长度等详细信息。

暖通专业施工图是确定暖通设备和系统布局的重要依据，主要包括暖通系统图、平面图等。

施工图的制作流程和注意事项详解施工图是建筑工程中非常重要的一环，它是设计方案的具体实施图纸，直接关系到工程质量和进度。

在施工图的制作过程中，需要遵循一定的流程和注意事项，以确保施工图的准确性和可行性。

本文将详细介绍施工图的制作流程和注意事项。

一、施工图的制作流程1. 收集资料和准备工作：在开始制作施工图之前，需要收集相关的设计文件和资料，包括设计方案、结构设计、设备设计等。

同时，还需要准备好绘图工具和软件，确保能够顺利进行绘图工作。

2. 制定绘图计划：在收集资料之后，需要制定绘图计划，确定绘图的先后顺序和时间节点。

绘图计划应该合理安排，充分考虑各个专业的绘图工作，确保各个专业的图纸能够按时完成。

3. 制作平面图：首先，需要制作建筑平面图，包括地面平面图、楼层平面图等。

在绘制平面图时，需要准确标注建筑物的尺寸、位置和布局，确保平面图的准确性。

4. 绘制剖面图：在完成平面图之后，需要绘制建筑物的剖面图。

剖面图能够直观地展示建筑物的结构和布局，对于施工过程中的各个工序有着重要的指导作用。

5. 制作立面图：立面图是建筑物外立面的图纸，能够展示建筑物的外观和风格。

在制作立面图时，需要准确标注建筑物的高度、窗户和门的位置等细节，确保立面图的真实性。

6. 编制详图：在完成平面图、剖面图和立面图之后，需要编制各个专业的详图。

详图包括结构详图、设备详图等，能够提供施工过程中的具体细节和要求。

7. 标注尺寸和图例：在绘制施工图的过程中，需要标注尺寸和图例，以便施工人员能够准确理解和执行。

尺寸和图例的标注应该清晰明了，避免歧义和误解。

8. 审查和修改：在完成施工图之后，需要进行审查和修改，确保图纸的准确性和合理性。

审查过程中，需要与设计人员和施工人员进行沟通，及时解决问题和改进。

9. 打印和归档：最后，需要将施工图打印出来，并进行归档保存。

打印的图纸应该清晰可见，便于施工人员使用。

归档的图纸应该妥善保存，以备后续的查阅和参考。

：l.平面轴线的确定开间与进深、有多少开间，有多少跨房间，先要明确。

一般建筑工程设计图纸平面尺寸用毫米（mm）表示。

应标明各层平面的定位轴线并须与其它建筑图的定位轴线一致2.画样体、柱子平面轴线画好以后可画墙体和拄子。

3.画门窗及门窗的定位尺寸，将门窗统一编号，以编制门窗表。

4.画建筑外墙总长轴线总长加轴线外墙的厚度即是有时候轴线就是外墙边线。

通常在建筑的首层平面须标注建筑外围总长尺寸。

5.绘制立面图建筑师一般绘制立面图用1：100或1：200的比例，首先要确定层数。

然后根据余设计方案确定地坪线、绘画墙、门窗，最后加粗轮廓线。

注意加粗地坪线、台阶以及轮廓。

立面图须标注门窗高度、层高及建筑总高尺寸。

6.绘制剖面图根据梁板和柱的受力体系，确定层高、画尺寸线。

注明标高，且应与平、立面图一致。

在平面图上，注明剖切位置，剖切方向及向图索引，在剖面图上注明室外地坪标高，以及室内地面及各层标高。

依次画上去，最后画屋顶。

屋顶是平屋顶还是披屋顶？不管是平屋顶还是坡屋顶，都要在屋顶平面和剖面图上注明找坡方向，坡度，排水沟位置等等。

平、立、剖面画完后。

就是做具体详细的工作。

确定材料、构造尺寸、用什么规格的管道等并绘制大样图。

外墙饰面做法即材料原地颜色是在立面和节点构造大样中注明的。

7.怎样画xx的节点大样建筑师应该对应平、立、剖面图画檐口节点大样、画墙体、门窗大样，画楼梯、厨厕、阳台等节点大样。

基础大样及落水管位置，电器设备如电冰箱、洗衣机等的设置也宜在建筑的平面或大样图中有所标明。

总之，应在节点构造中注明尺寸、材料、规格和做法。

然后列出门窗表。

值得指出的是，建筑师在做施工图的初始阶段。

甚至于在方案设计阶段就应该与其它各工种沟通，相互提设计条件，不断解决由各工种引发的一些间题，所以说，建筑师既要在建筑施工图的完成过程中起牵头作用，同时也是各工种矛盾的协调者。

在实施工程技术建设中充当矛盾的协调者建筑师在施工建设过程中应注意以下几点：l.定期到工地察看。
