施工图制图规范一、制图注意事项：1、所有图纸内容均绘制在模型空间内（包括标注、文字、图框等），布局空间只在不同比例图纸需置于同一张图内时使用。
2、统一新建图层，图层名称及线宽见制图标准。
3、文件出图：除总图和分区平面外尽量使用A2图幅，如图纸内容细长可用加长图框。
图框外统一用大字标明图纸比例。
4、常用材料及规格见详细说明，非特殊需要不可使用非标尺寸。
5、图框初始插入时不要加题栏，最后统一插图框。
二、统一制图标准：1、图层名称统一新建图层，使用通用图层名称：0－基础线：所有相对标高为零的绘图线。
色号为70－构筑物：所有有竖向高度的绘图线。
色号为20－轴线：用于尺寸定位的各类中轴线。
色号为1，线型Dote0－放线网格：色号为5； 0－文字：色号为7；0－标高：竖向标高三角，色号3（标高文字图层用0－文字）PUB_DIM、PUB_TEXT、DIM_SYMB等自动生成图层保留使用其他线型自建，名称均统一为0－XX种植设计图线型设置（此类图后期调整较多，图层务必清晰）：0－绿乔：常绿乔木，色号3（灌木图中变为8号）0－落乔：落叶乔木，色号3（灌木图中变为8号）0－灌木：灌木及小乔木，色号84（线宽0.18）0－绿篱：规则图案的绿篱，色号84（线宽0.18）0－地被：各类地被爬藤及水生植物，色号84（线宽0.18）0－乔木连线：各类乔木的成组连线，色号20－乔木标注：各类乔木的文字标注，色号70－灌木连线：灌木及小乔木的成组连线，绿篱及地被系列的标注引线，色号20－灌木标注：灌木、绿篱、地被的文字标注，色号7灯具布置图：0－灯具：景观照明灯具，色号40－灯具标注：景观照明文字标注及引线，色号72、线型、线宽的使用及设置最粗线：用于地平线、详图钢筋线等，色号4，线宽0.6中粗线：用于外形及显著突出部分轮廓线，剖面剖到部分轮廓线等，色号2，线宽0.4中等线：用于不同造型材料的分界线，是使用最多的线型，色号7，线宽0.25中细线：索引及标注等自动生成的图层，色号3，线宽0.18细线：用于同一铺装材料的规格划分或详图填充线，色号6，线宽0.15超细线：用于放线网格的经纬线，色号5，线宽0.1轴线：线型Dote，色号1，线宽0.12图纸线宽设置：1－0.12；2－0.4；3－0.18；4－0.6；5－0.1；6－0.15；7－0.25；8及其他－0.123、文字式样：天正菜单点击“文字表格”，选择文字样式，样式名：HZTXT；AutoCAD字体；中文参数：高宽比0.8，中文字体HZTXT西文参数：字宽0.6，字高0.8，西文字体SIMPLEX／尺寸标注、符号、索引号、剖切号等在正确比例下自动生成／引注文字字高设置为5或3.5（根据图纸空地大小自主调整，同一张图内统一即可）／图名标注：图名字高7，比例54、材料标注方式：例：600X300X30芝麻灰烧毛花岗岩错缝铺装规格颜色或名称质地材料类型铺装方式（平铺时不用标注）三、铺装常用材料及规格：1、一、石材：规格：长宽：板材600X600、600X300、300X300嵌条600X150、600X200、600X100小料石200X200、150X150、100X100厚度：板材及嵌带――车行60、人行30、碎拼20、嵌草60；小料石――车行100、人行60条石――一般用于台阶，根据台阶高度120－150颜色：黑、灰、浅灰、红、浅红、棕、黄；碎拼时有：杂色、单色、冷色（蓝、绿、灰、黑）、暖色（红、黄、棕）面层质地：磨光、烧毛、磨光机刨、烧毛机刨、粗磨、剁斧、凿毛（尽量选用前4种，局部点缀和特殊需要可选后3种）铺装方式：对缝、错缝、直铺、斜铺、席纹、向心（沿径环形）2、二、混凝土透水砖：长宽：方形250X250、小矩形250X125、200X100、大矩形500X250车位线100X100、异型连锁块（不同品牌及形状尺寸有所变化）厚度：车行80，人行50颜色：白（车位线）、灰、浅灰、深灰、砖红、红、浅红、浅黄、土黄、深棕、浅棕铺装方式：对缝、错缝、直铺、斜铺、席纹、向心（沿径环形）3、三、卵石、豆石、水洗石粒径：卵石――￠20－30、￠30－50、￠50－80、￠80－120、￠120－150豆石、水洗石：￠3－5、￠5－8、￠8－12、￠12－15颜色：水洗石――各种颜色；卵石、豆石――杂色、白、灰、黑、棕红、黄铺砌方式：平铺、立砌4、四、木板长宽：最大长度4米，宽度100、150、200厚度：常用20、最厚可达60种类：防腐木（常用）、碳化木（造价高）颜色：本色、露木纹彩色（刷各色室外用木漆）5、五、非粘土烧结砖规格：235X115X53；颜色：青、砖红、黄；铺砌方式：平铺、立砌6、六、瓦片立砌规格：约180X180X15；颜色：青；铺砌方式：立砌（可成片铺砌，单排圈边，常与卵石组成图案）7、七、其他材料沥青混凝土及水泥混凝土（车行主路）地面；塑胶地面（块材或整体满铺，用于运动或儿童场地）；艺术地坪（彩色混凝土压模、雕刻）；玻璃地；陶瓷碎拼地面等。

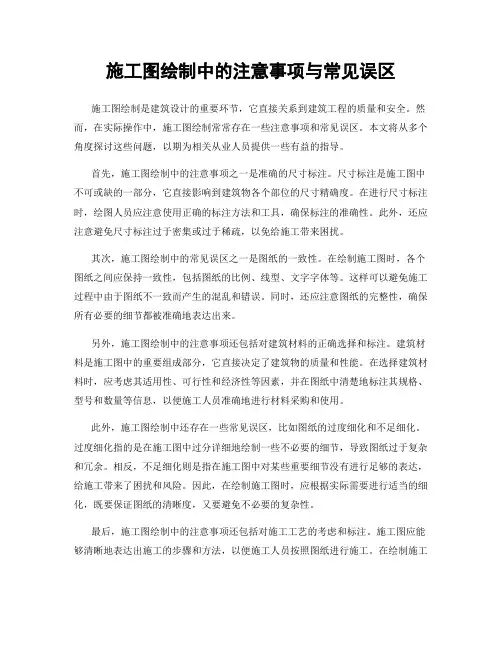

施工图绘制中的注意事项与常见误区施工图绘制是建筑设计的重要环节，它直接关系到建筑工程的质量和安全。
然而，在实际操作中，施工图绘制常常存在一些注意事项和常见误区。
本文将从多个角度探讨这些问题，以期为相关从业人员提供一些有益的指导。
首先，施工图绘制中的注意事项之一是准确的尺寸标注。
尺寸标注是施工图中不可或缺的一部分，它直接影响到建筑物各个部位的尺寸精确度。
在进行尺寸标注时，绘图人员应注意使用正确的标注方法和工具，确保标注的准确性。
此外，还应注意避免尺寸标注过于密集或过于稀疏，以免给施工带来困扰。
其次，施工图绘制中的常见误区之一是图纸的一致性。
在绘制施工图时，各个图纸之间应保持一致性，包括图纸的比例、线型、文字字体等。
这样可以避免施工过程中由于图纸不一致而产生的混乱和错误。
同时，还应注意图纸的完整性，确保所有必要的细节都被准确地表达出来。
另外，施工图绘制中的注意事项还包括对建筑材料的正确选择和标注。
建筑材料是施工图中的重要组成部分，它直接决定了建筑物的质量和性能。
在选择建筑材料时，应考虑其适用性、可行性和经济性等因素，并在图纸中清楚地标注其规格、型号和数量等信息，以便施工人员准确地进行材料采购和使用。
此外，施工图绘制中还存在一些常见误区，比如图纸的过度细化和不足细化。
过度细化指的是在施工图中过分详细地绘制一些不必要的细节，导致图纸过于复杂和冗余。
相反，不足细化则是指在施工图中对某些重要细节没有进行足够的表达，给施工带来了困扰和风险。
因此，在绘制施工图时，应根据实际需要进行适当的细化，既要保证图纸的清晰度，又要避免不必要的复杂性。
最后，施工图绘制中的注意事项还包括对施工工艺的考虑和标注。
施工图应能够清晰地表达出施工的步骤和方法，以便施工人员按照图纸进行施工。
在绘制施工图时，应注意标注施工工艺所需的特殊要求和注意事项，如施工顺序、施工材料的存放要求等。
这样可以提高施工效率，减少施工中的错误和事故。
综上所述，施工图绘制中的注意事项与常见误区涉及多个方面，包括尺寸标注、图纸一致性、建筑材料选择和标注、细化程度以及施工工艺的考虑和标注等。

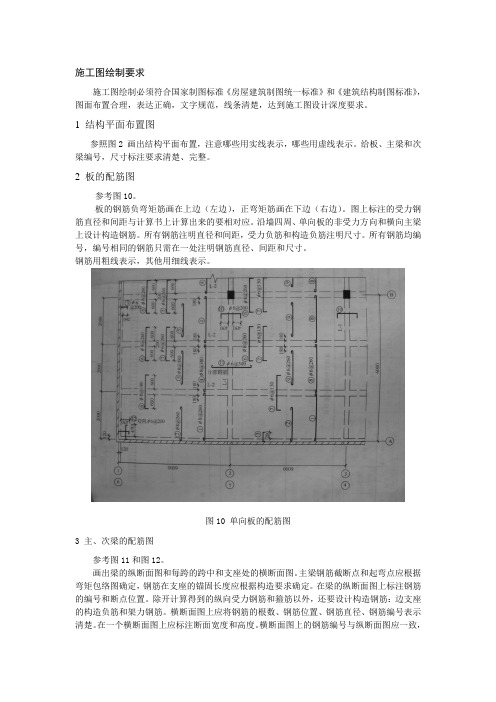

施工图绘制要求施工图绘制必须符合国家制图标准《房屋建筑制图统一标准》和《建筑结构制图标准》，图面布置合理，表达正确，文字规范，线条清楚，达到施工图设计深度要求。
1 结构平面布置图参照图2 画出结构平面布置，注意哪些用实线表示，哪些用虚线表示。
给板、主梁和次梁编号，尺寸标注要求清楚、完整。
2 板的配筋图参考图10。
板的钢筋负弯矩筋画在上边（左边），正弯矩筋画在下边（右边）。
图上标注的受力钢筋直径和间距与计算书上计算出来的要相对应。
沿墙四周、单向板的非受力方向和横向主梁上设计构造钢筋。
所有钢筋注明直径和间距，受力负筋和构造负筋注明尺寸。
所有钢筋均编号，编号相同的钢筋只需在一处注明钢筋直径、间距和尺寸。
钢筋用粗线表示，其他用细线表示。
图10 单向板的配筋图3 主、次梁的配筋图参考图11和图12。
画出梁的纵断面图和每跨的跨中和支座处的横断面图。
主梁钢筋截断点和起弯点应根据弯矩包络图确定，钢筋在支座的锚固长度应根据构造要求确定。
在梁的纵断面图上标注钢筋的编号和断点位置。
除开计算得到的纵向受力钢筋和箍筋以外，还要设计构造钢筋：边支座的构造负筋和架力钢筋。
横断面图上应将钢筋的根数、钢筋位置、钢筋直径、钢筋编号表示清楚。
在一个横断面图上应标注断面宽度和高度。
横断面图上的钢筋编号与纵断面图应一致，且纵横断面图上的受力钢筋直径与根数与计算书上计算得到的应一致。
箍筋的直径与间距应与计算书上一致。
画抽筋图时应将梁上部钢筋画在上边，下部钢筋画在下边；钢筋的长短与纵断面图上的钢筋对应。
注意同一张图上，断面编号只能出现一次，如只能有一个1-1断面。
钢筋用粗线表示，其他均用细线。
Ⅱ级钢筋的断点用短斜线表示，Ⅰ级钢筋端头本身带有圆弯钩。
直径、长短和形状完全相同的钢筋用同样的编号。
图11 次梁配筋图12 主梁配筋图。
施工图的绘制要求与规范施工图作为建筑施工的重要依据之一，具有丰富的信息和准确的细节，对于确保施工质量和进度具有重要意义。
为了使施工图达到预期的效果，施工图的绘制需要符合一定的要求与规范。
本文将从绘制要求、尺寸控制、标注规则、图形表达、图纸文件格式、符号和注释、图例、图纸审查、图纸修改、维护与保管等方面进行论述。
一、绘制要求在绘制施工图时，需要严格按照相关规范和要求进行操作。
首先，绘图人员应具备一定的专业知识和技能，熟悉相关图纸规范和标准。
其次，绘图过程应准确无误，尺寸和比例要符合设计要求。
同时，要注意图纸的完整性和清晰度，保证细节的展示和传达。
二、尺寸控制在施工图的绘制中，尺寸的准确控制是非常重要的。
尺寸的控制需要遵循设计要求，尽量准确反映设计意图。
在绘图过程中，应特别重视关键尺寸的控制，确保施工的精度和质量。
三、标注规则在施工图中，标注是对图上各要素进行说明和注释的重要手段。
标注需要遵循一定的规则，确保信息的准确传达和易于理解。
标注应使用统一的字体和字号，与相应图形保持一定的距离和对齐方式。
四、图形表达图形是施工图的核心，对于建筑构件、设备和材料等的绘制需要准确无误。
要注意线型的选择和表达方式，确保图形的清晰度和准确性。
同时，要合理利用颜色、阴影和填充等手段，提高图形的表达力和可读性。
五、图纸文件格式施工图应按照一定的文件格式进行保存和传递。
常见的文件格式有DWG、PDF等。
在选择文件格式时，需要考虑图纸的可编辑性和便于存档、传输的特点。
另外，保存的图纸文件应具备一定的保密措施，防止信息泄露和不良使用。
六、符号和注释符号和注释是施工图中的重要组成部分，用于标示和说明各种要素和特征。
符号应按照相关规范和标准进行选用和绘制，确保一致性和易于理解。
注释应简明扼要，准确传达设计和施工要求。
七、图例施工图需要配备相应的图例，用于解释和说明图中所使用的符号和注释。
图例应准确反映设计和施工要求，用简洁明了的语言进行说明。
施工图制图规范施工图制图规范是指在设计和绘制施工图纸过程中需要遵循的一系列规则和要求，目的是确保施工图的质量、准确性和便于施工。
下面是一些常见的施工图制图规范要点：1. 工程标志：在施工图纸上必须标明工程名称、图号、比例、工程地点、设计单位、审查单位、绘图员和日期等基本信息。
2. 图纸比例：通常根据工程的大小和复杂程度来确定图纸的比例。
常见的比例有1:100、1:200、1:500等。
同时，所有的辅助图纸、放大图和详图等应与主图纸保持一致。
3. 标准图框和图样：每张施工图必须画一个标准的图框，图框的尺寸应符合规范要求。
图框上应填写图名、图号、比例、设计单位名称和地址等基本信息。
图样应清晰、完整，并采用规定的符号和图例。
4. 字体和线型：施工图上的文字应采用规定的字体和字号，以确保清晰可读。
线型要求用规定的线型，如实线、虚线和点线等。
5. 尺寸标注：应在施工图纸上标注主要尺寸和关键尺寸，尺寸标注要准确、清晰，并采用规定的标注方法和符号。
6. 图纸编排：施工图纸的编排应按照一定的顺序和逻辑关系，例如，平面图放在前面，立面图和剖面图放在后面。
图纸的编排应使施工者能够方便地查找所需信息。
7. 图纸内容：施工图纸的内容应详细、完整，并符合相关的设计规范和标准要求。
施工图纸上应标明各种构造和结构的尺寸、线型、标高等信息，以保证施工的准确性和安全性。
8. 图纸质量：施工图纸应保持清晰、干净，并采用正确的绘图方法和工具。
图纸上不得有破损、污渍或涂改的痕迹，以免造成误解或误判。
9. 图纸审查：施工图纸在绘制完成后，应由专业人员进行审查。
审查的内容包括图纸是否符合设计要求、绘图是否准确、标注是否清晰等。
审查人员需要对图纸进行逐一查看，并做出意见和建议。
10. 存档和归类：施工图纸完成后，应进行存档和归类。
存档的目的是保留图纸以备复查，归类的目的是方便查找和使用。
以上是施工图制图规范的一些要点，对于保证施工图的质量和有效性有着重要的影响。
施工图绘制规范篇一：制图规范 CAD图纸规范要求一、总则室内设计专业制图规则，为了保证制图质量，提高制图效率，做到图面清晰、简明，符合设计、施工、存档的要求，适应工程建设的需要，制定本标准。
本标准为形成设计绘图表达的风格的统一，不提倡个人绘图表达风格。
施工图制图的表达应清晰、完整、统一。
二、制图1.文件内容说明：要求：绘制单位为毫米，不保留小数；要求所有图面的表达方式均保持一致。
2.图纸表现说明：图面多少可根据图面内容的丰富程度来确定，以A3打印出来层次分明又不稀疏为原则。
3.注意事项：3.1插入图中的图块不要炸开，如需调整，在调整完毕后，应重新定义为图块；填充禁止炸开。
3.2注意剖视方向，索引符号指示方向应与剖视方向一致。
3.3平面图中索引立面序号时，以图面上方为起始，用数字按顺时针方向排序，同层不同空间的立面序号以连续数字表示，如01 02 03 04 05 06……3.4同一幅图中，索引序号不得重复。
3.5文件完成后，必须将多余图块及设置清除，确保文件空间为最小。
3.6检查图纸应按以下步骤进行①画面内容②尺寸标注③文本标注④图标图名⑤整体排版3.7图面与图框内框竖线之间应留一定的距离。
3.8确保画面均衡、美观、各视图间应按照对应的原则排版。
4.尺寸标注说明：4.1最外总体尺寸；中间结构尺寸；最内功能尺寸。
4.2等分尺寸与总体尺寸必须相等，必要时可用EQ表示。
4.3所有标准应在图纸空间视口内以1-1的标注样式标注，必要时可以在图纸空间内标注，不要重复标注。
4.4门缝、抽屉缝、搁板厚度等细节不需要标注。
4.5尺寸标注严禁炸开；严禁小数点。
5.填充说明：详见《材料填充图例》6.图纸目录编排（图号编号）说明：6.1图纸目录6.2设计说明6.3装饰专业：6.3.1图纸命名：总平面图——————ZP区域空间平面图———P（天花平面图、墙体定位图、地材铺装图、立面索引图）立面图———————E详图————————D（包含剖面图、大样图）6.3.2图纸顺序：以楼层从下至上为排序原则；每个楼层图纸依次为：平面布置图→立面索引图→墙体定位图→天花布置图→灯具定位图→地材铺装图→ 区域平面布置图→区域天花布置图→(区域立面索引图)→立面图→详图。
一、施工图的基本要素1、施工图的规范要求施工图必须符合国家有关规范，包括《建筑工程施工质量验收标准》、《建筑工程施工安全技术规范》、《建筑工程施工工程量规范》等相关规范。
2、施工图的内容要素（1）建筑施工图：包括平面布置图、立面图、剖面图、施工图件，主要分为建筑结构图、建筑设备图、建筑装饰图等。
（2）土木工程施工图：土木工程包括桩基础、地基处理、土石方工程、地下工程等，土木工程施工图主要包括平面图、剖面图、施工图件等。
3、施工图的编制原则施工图的编制原则是精细化、标准化、规范化，要求绘图员必须结合设计要求和标准规范，合理安排图面布局，清晰明了的表达设计意图。
二、施工图的学习方法1、掌握基本图纸知识在学习施工图纸之前，需要先掌握图纸的分类和构成要素，了解不同类型的图纸在施工中的作用和意义。
2、学习绘图技巧绘图员在绘制施工图纸时，需要掌握一定的绘图技巧，包括线条的粗细、颜色的运用、符号和标注的使用等。
3、熟悉施工流程施工图是施工单位施工的操作指南，需要根据设计要求和施工现场的实际情况，合理安排施工流程，提高施工效率。
4、重点关注质量和安全在学习施工图纸时，要着重关注工程的质量和安全要求，合理布局施工图，减少施工过程中的质量问题和安全隐患。
5、多练习实战通过多练习实战，可以更好地掌握施工图的绘制技巧和施工流程，提高施工效率和质量。
1、保证施工质量施工图是施工单位施工的操作指南，合理编制并严格执行，可以有效保证工程施工质量，减少因施工错误而带来的损失。
2、提高施工效率施工图清晰明了的表达了设计意图，便于施工人员理解和操作，可以有效提高施工效率，缩短工程施工周期。
3、确保施工安全施工图中包含了工程的安全要求和措施，合理编制并正确执行，可以有效避免施工过程中发生安全事故，保障施工人员的生命财产安全。
4、为日后维护提供依据施工图是工程建设中的重要文件，对工程的维护和管理具有重要意义，可以为日后的维护提供准确、全面的依据。
施工图的制作流程与技巧指南施工图是建筑设计的重要一环，它是将设计方案转化为可实施的施工图纸，为施工工程提供了详细的指导和依据。
在施工图的制作过程中，需要掌握一定的流程和技巧，以确保图纸的准确性和可操作性。
本文将介绍施工图的制作流程和一些关键的技巧指南。
一、施工图的制作流程1. 收集设计资料：在开始施工图的制作之前，首先需要收集设计方案、平面布置图、立面图、剖面图等相关的设计资料。
这些资料将为施工图的制作提供基础和参考。
2. 绘制平面图：根据设计方案和平面布置图，绘制建筑物的平面图。
平面图应包括建筑物的布局、房间分隔、门窗位置、墙体厚度等详细信息。
3. 绘制立面图：在平面图的基础上，绘制建筑物的立面图。
立面图应包括建筑物的外立面设计、窗户、门、阳台等细节。
4. 绘制剖面图：根据设计方案和立面图，绘制建筑物的剖面图。
剖面图应包括建筑物的结构、楼层高度、梁柱位置等详细信息。
5. 绘制细部图：在平面图、立面图和剖面图的基础上，绘制建筑物的细部图。
细部图应包括建筑物的各种细节，如窗户的开启方式、门的设计、楼梯的结构等。
6. 标注尺寸和注释：在绘制完各个图纸后，需要标注尺寸和注释。
尺寸标注应准确清晰，注释应简明扼要，以确保施工人员能够准确理解和执行。
7. 组织图纸：最后，将绘制完成的各个图纸进行整理和组织，形成完整的施工图集。
二、施工图制作的技巧指南1. 注重细节：在制作施工图时，需要注重细节的表达。
细节的准确性和清晰度对于施工的顺利进行至关重要。
因此，在绘制各种图纸时，要特别关注细节的表达和标注。
2. 保持一致性：在绘制施工图时，要保持一致性。
这包括图纸的比例、字体的大小和风格、标注的方式等。
一致性的保持可以提高图纸的可读性和操作性。
3. 使用CAD软件：利用计算机辅助设计（CAD）软件可以提高施工图的制作效率和准确性。
CAD软件可以帮助绘制图纸、标注尺寸、生成图纸集等，大大简化了制作流程。
4. 注意图纸的布局：在绘制施工图时，要注意图纸的布局。
建筑施工图制图规范建筑施工图制图是建筑施工的重要环节，准确、规范的绘制施工图对于项目的顺利进行至关重要。
本文将从布图、标注、符号、比例、尺寸及图纸保存等方面介绍建筑施工图制图规范。
一、布图规范1. 布图应按照建筑设计方案要求进行，确保图纸的整洁、清晰。
2. 布图应采用等角投影或者透视投影，以给出项目的立体感。
3. 布图应明确坐标轴，并给出地下层到地上层的高度标注。
4. 图纸上应标上图纸名称、比例尺、工程名称、工程地址等基本信息，方便对图纸的管理和查找。
二、标注规范1. 标注应使用简洁明了的文字说明，确保施工人员能够准确理解。
2. 标注应采用标准的字体和字号，字迹清晰，避免使用手写字。
3. 重要的构件和尺寸应进行标注，以确保施工的准确性。
4. 标注应采用专用标记符号，如指示箭头、尺寸线、引线等，以增加图纸的可读性。
三、符号规范1. 符号应采用统一的标准符号，以保证施工图的统一性和规范性。
2. 符号的大小应与图纸的比例一致，不得过大或过小。
3. 符号应标明构件的材料、尺寸和其他关键参数，以便施工人员理解。
四、比例规范1. 比例尺要根据项目的具体要求确定，一般常用的比例尺为1：100或1：200。
2. 比例尺应直观明了，与图纸上的尺寸一致，方便施工人员计算和定位。
3. 相邻图纸的比例尺要一致，以确保各图纸之间的协调关系。
五、尺寸规范1. 图纸上的尺寸应准确无误，与实际建筑的尺寸一致。
2. 尺寸的标注应采用明确的标准尺寸，不得模糊或不清晰。
3. 长度、宽度、高度等重要尺寸应进行标注，以确保施工的精确性。
六、图纸保存规范1. 制图过程中应保持图纸清洁，避免弄脏、弄皱或者弄丢。
2. 制图完毕后，应按照标准的分类方法进行整理和保存，方便后续查找和管理。
3. 图纸应保存在干燥、通风、无灰尘的环境中，避免受潮或受损。
总结起来，建筑施工图制图规范主要包括布图规范、标注规范、符号规范、比例规范、尺寸规范和图纸保存规范。
园林施工图纸绘制，掌握这五点就够了1、竖向施工图内容,用途和绘制要求:(一)内容与用途竖向施工图主要表示地形在竖直方向上的变化情况,为造园工程土方调配预算、地形改造的施工提供服务依据,是指导园林土方工程施工的技术性文件。
凹形施工图主要包括平面图、断面图和这种做法说明等。
(二)绘制要求1.平面图(1)图的比例尺为1:100~1:500。
(2)画等高线。
外观设计地形和原地形的高程用等高线将原表示,等高距为0.25--0.5m。
水池池底高程若用等高线圆周坦承,水面要标出最低、最高及常水位。
(3)标注高程。
标明建筑室内外和出人口、土(假)山山顶、水体驳岸岸顶、岸底的标高,道路的转折点、交汇处、变坡处应注明标高及纵坡坡度。
(4)画出排水方向、雨水口位置。
必要时可增加土方调配图,方格为2m×2m~l0m×10m,注明各方格交点云峰原塔顶标高、设计标高及填挖高度,并列出土方平衡表格。
2.断面图对于重点地区、下坡变化复杂地段可增加断面图。
并标明各关键部位的标高。
图的比例尺为1:20--1:50。
3.做法说明可用文字、图形对土质分析隋况、夯实程度、地形及客土的处理方法等演算法加以说明。
2、施工总平面图内容与用途,绘图要求:施工分布区总平面图表示用地区域范围的总体综合设计的内容,是个股表现工程总体布局的图样,是工程施工放线、土方工程及编制施工规划参照的依据。
(二)绘图要求(1)图的比例尺为1:100~1:500。
(2)应以详细尺寸或坐标网格标明各类建筑物、构筑物、地下管线的位置及外轮廓。
坐标网格一般为2m×2m--10m×10m,其方向尽量与测量坐标网格一致。
(3)图中要注明基准点、基准线。
伯德角要同时注明标高。
(4)注明道路、广场、台承、建筑物、河湖水面、山丘、绿地和古树根部的爱宕山,它们的衔接部分亦要做若干标注的标注。
3、园路、广场施工图内容与作用,绘图要求:(一)内容与作用园路、广场施工图是指导徽派道路和广场施工的技术性图样,它能够地反映园林路网和广场布局及广场、园路铺装的材料、施工方法和要求等。
结构施工图的绘制要点10. 1 概述10.1.1 目标和要求施工图是工程师的“语言”，是设计者设计意图的体现，也是施工、监理、经济核算的重要依据。
结构施工图在整个设计中占有举足轻重的作用，切不可草率从事。
对结构施工图的基本要求是：图面清楚整洁、标注齐全、构造合理、符合国家制图标准及行业规范，能很好地表达设计意图，并与计算书一致。
通过结构施工图的绘制，应掌握各种结构构件工程图表的表达方法，会应用绘图工具手工绘图、修改（刮图）和校正，同时能运用常用软件通过计算机绘图和出图。
10.1.2 结构施工图的绘制方法钢筋混凝土结构构件配筋图的表示方法有三种：一、详图法。
它通过平、立、剖面图将各构件（梁、柱、墙等）的结构尺寸、配筋规格等“逼真”地表示出来。
用详图法绘图的工作量非常大。
二、梁柱表法。
它采用表格填写方法将结构构件的结构尺寸和配筋规格用数字符号表达。
此法比“详图法”要简单方便得多，手工绘图时，深受设计人员的欢迎。
其不足之处是：同类构件的许多数据需多次填写，容易出现错漏，图纸数量多。
三、结构施工图平面整体设计方法（以下简称“平法”）。
它把结构构件的截面型式、尺寸及所配钢筋规格在构件的平面位置用数字和符号直接表示，再与相应的“结构设计总说明”和梁、柱、墙等构件的“构造通用图及说明”配合使用。
平法的优点是图面简洁、清楚、直观性强，图纸数量少，设计和施工人员都很欢迎。
为了保证按平法设计的结构施工图实现全国统一，建设部已将平法的制图规则纳入国家建筑标准设计图集，详见《混凝土结构施工图平面整体表示方法制图规则和构造详图》（GJBT-518 00G101）（以下简称《平法规则》）。
“详图法”能加强绘图基本功的训练；“梁柱表法”目前还在广泛应用；而“平法”则代表了一种发展方向。
毕业设计时宜在掌握各种方法的基础上有所侧重。
10. 2 结构施工图绘制的具体内容10.2.1 基本内容一、图纸目录全部图纸都应在“图纸目录”上列出，“图纸目录”的图号是“G-0”。
结构施工图的“图别”为“结施”。
“图号”排列的原则是：从整体到局部，按施工顺序从下到上。
例如，“结构总说明”的图号为“G-1”（G表示“结施”），以后依次为桩基础统一说明及大样、基础及基础梁平面、由下而上的各层结构平面、各种大样图、楼梯表、柱表、梁大样及梁表。
按平法绘图时，各层结构平面又分为墙柱定位图、各类结构构件的平法施工图（模板图，板、梁、柱、剪力墙配筋图等，特殊情况下增加的剖面配筋图），并应和相应构件的构造通用图及说明配合使用。
此时应按基础、柱、剪力墙、梁、板、楼梯及其它构件的顺序排列。
二、结构总说明“结构总说明”是统一描述该项工程有关结构方面共性问题的图纸，其编制原则是提示性的。
设计者仅需打“√”，表明为本工程设计采用的项目，并在说明的空格中用0.3mm的绘图笔填上需要的内容。
必要时，对某些说明可以修改或增添。
例如支承在钢筋混凝土梁上的构造柱，钢筋锚入梁内长度及钢筋搭接长度均可按实际设计修改；单向板的分布筋，可根据实际需要加大直径或减少间距等等；图中通过说明可用K表示φ6@200、G表示φ8@200。
也可用“K6”、“K8”“K10”、“K12”依次表示直径为6、8、10、12而间距均为200mm的配筋。
有剪力墙的高层建筑宜采用“（高层）结构说明”。
三、桩基础统一说明及大样人工挖孔（冲、钻孔）灌注桩或预应力钢筋混凝土管桩一般都有统一说明及大样。
与结构总说明不同的是，图中用“×”表示不适用于本设计的内容，对采用的内容不必打“√”，同时应在空格处填上需要的内容。
桩表中的“单桩承载力设计值”是桩基础验收时单桩承载力试验的依据，宜取100kN的倍数。
确定“设计桩顶标高”时，应考虑桩台（桩帽）的厚度、地基梁的截面高度和梁顶标高、地基梁与桩台面间的预留空间、桩顶嵌入桩台的深度等因素。
图中的“不另设桩台的桩顶大样”，其“设计桩顶标高”应在施工缝处，大样上段可看作截面不扩大的桩台，应增加端部环向加劲箍及构造钢筋网，注明配筋量等。
四、基础及基础梁平面⒈基础平面与基础梁平面可合并为一图，比例可用1:100；大样图可用1:60或1:50；基础说明可用6号仿宋字体。
基础梁用双细实线表示，梁宽要按比例画。
首层内、外墙及第一跑楼梯的相应位置下均应布置基础梁；“地骨”一般只用于跨度小、高度不到顶的内部隔墙（如厕位隔墙）；按抗震设计时，一般要沿轴线在相邻基础间布置基础梁。
⒉尺寸标注尺寸线通常分为总尺寸线、柱网尺寸线、构件定位尺寸线三类。
构件定位尺寸应尽量靠近要表示的构件，位于平面中部及远端的构件应另加标注。
总尺寸及柱网尺寸、轴线符号、注写方向、圆圈大小均要符合制图⒊基础大样应画出剖面、平面、配筋图，内容详尽至满足施工要求。
在剖面图中，要正确表示双向配筋的相对位置关系，一般应将弯矩较大的一向放在外层。
对于方形桩台，为免施工时放错，应使双向配筋量相等。
⒋基础说明应包括：⑪结构总说明和桩基础统一说明中没有提及的基础做法；⑫桩台面标高、桩顶设计标高、桩的施工方法及施工要求等；⑬柱与轴线、基础梁与轴线以及基础与柱的位置关系；⑭与基础定位有关的柱、剪力墙的截面尺寸；⑮构件编号说明等。
结构图中的文字说明应尽量简短，文法要简要、准确、清楚，叙述的内容应为该图中极少数的特殊情况或者是具有代表性的大量情况。
五、各层结构平面结构平面图有两种划分方法：按“梁柱表法”绘图时，各层结构平面可分为模板图和板配筋图（当结构平面不太复杂时可合并为一图）；按“平法”绘图时，各层结构平面需分为墙柱定位图、各类结构构件的平法施工图（模板图、板配筋图以及梁、柱、剪力墙、地下室侧壁配筋图等）。
各层的“模板图”及“板配筋图”可按本节所述方法绘制。
⒈尺寸线标注：通常分为结构平面总尺寸线、柱网尺寸线、构件定位尺寸线及细部尺寸线等。
标注要求同前所述。
⒉平面图中梁、柱、剪力墙等构件的画法：原则是从板面以上剖开往下看，看得见的构件边线用细实线，看不见的用虚线。
剖到的承重结构断面应涂黑色。
凡与梁板整体连接的钢筋混凝土构件如窗顶装饰线、花池、水沟、屋面女儿墙等，必须在结构图中表示。
构件大样图应加索引。
对平面中凹下去的部分（如凹厕、孔洞等），要用阴影方法表示，并在图纸背面用红色铅笔在阴影部分轻涂。
如有凹板，应标出其相对标高及板号。
楼梯间在楼层处的平台梁板应归入楼层结构平面之内。
对梯段板及层间平台，应用交叉细实线表示，并写上“梯间”字样。
⒊绘图顺序：一般按底筋、面筋、配筋量、负筋长度、板号标志、板号、框架梁号、次梁号、剪力墙号、柱号的顺序进行。
板底、面钢筋均用粗实线表示，宜画在板的1/3处。
文字用绘图针笔书写，字体大小要均匀（可用数字模板），当受到位置限制时，可跨越梁线书写，以能看清为准。
所有直线段都不应徒手绘制。
双向板及单向板应采用表示传力方向的符号加板号表示。
在板号下中应标出板厚。
当大部分板厚度相同时，可只标出特殊的板厚，其余在本图内用文字说明。
在各层模板图中，应标出全部构件（板、框架梁、次梁、剪力墙、柱）的编号，不得以对称性等为由漏标。
过梁（GL）应编注于过梁之上的楼层平面中。
梁上起柱（LZ），要标出小柱的定位尺寸，说明其做法。
⒋底筋的画法结构平面图中，同一板号的板可只画一块板的底筋（应尽量注于图面左下角首先出现的板块），其余的应标出板号。
底筋一般不需注明长度。
绘图时应注意弯钩方向，且弯钩应伸入支座。
对常用的配筋如φ6@200、φ8@200、φ10@200等可用简记法表示，与结构总说明配合使用。
分布筋只在结构总说明中注明，图中不画出。
⒌负筋的画法同一种板号组合的支座负筋只需画一次。
如某块板的支座另一边是两块小板时，则只按其中较大的板配置负筋。
板的跨中不出现负弯矩时，负筋从支座边可伸至板的 L0/3（活载大于三倍恒载）、 L0/4（活载不大于三倍恒载）、或L0/5（端支座）。
L0为相邻两跨中较大的净跨度。
双向板两个受力方向支座负筋的长度均取短向跨度的1/4。
钢筋长度应加上梁宽并取50mm 的倍数。
板的跨中有可能出现负弯矩时，板面负筋宜采用直通钢筋。
负筋对称布置时，可采用无尺寸线标注，负筋的总长度直接注写在钢筋下面；负筋非对称布置时，可在梁两边分别标注负筋的长度（长度从梁中计起）；端跨的负筋无尺寸线时直接标注的是总长度；以上钢筋长度均不包括直弯钩长。
板厚较大的悬臂板筋和直通负钢筋，均应加设支撑钢筋，并在图中注明。
⒍其他对平面图中难以画清楚的内容，如凹厕部分楼板、局部飘出、孔洞构造等，可用引出线标注，或加剖面索引、用大样图表示。
板面标高有变化时，应标出其相对标高。
砌体隔墙下的板内加筋以粗直线表示（钢筋端部不必示出弯钩），并且注明定位尺寸。
10.2.2 详图法施工图一、框架梁、柱配筋图⒈框架大样图可用1:40的比例绘制。
各柱柱中、悬臂梁根部、框架梁两端及跨中各作一个剖面，均用1:20比例绘制。
⒉完整标出框架的构件尺寸及定位尺寸，并用一度尺寸线标明层高、柱高、梁顶标高。
⒊柱的纵向钢筋⒋剪力墙的水平钢筋与竖向钢筋的关系、拉结筋的做法、钢筋的搭接做法、水平钢筋转角构造、顶层竖筋与屋面板的锚固、墙与柱之连接等构造做法，应在施工图中或在（高层）结构说明中表达清楚。
三、楼梯配筋图楼梯配筋图可结合建筑施工图，在其楼梯剖面大样图预留的位置直接绘出。
板式楼梯的配筋一般采用楼梯表的方式表达，详见10.2.3节。
10.2.3 梁柱表法施工图一、柱表柱表的形式有多种，应选用符合设计要求的柱表。
填表前应将柱表中大样和表中符号相对照，真正搞清方可填写。
下面以图10-1为例说明柱表的填写方法。
⒈柱号、层次应由下而上排列，Hj、H。
应各占一行，当几层柱截面及配筋相同时，可用一行表示，如“3～5层”。
⒉各栏数值如上下相同，可采用上下填写、中间打相同号“｀｀”的方法表示。
不得采用只填上段数值，下段打相同号的方法。
⒊柱高计算起点以下（Hj/H。
段）的纵向钢筋与首层相同，所不同的是箍筋。
基础至刚性地面（H。
段）的箍筋宜全长加密，而基础内（Hj段）的箍筋不受剪，只起固定作用，一般不少于“上中下各1φ8”（此处箍筋直径应与上层的箍筋直径相同）。
⒋截面型式及尺寸应按柱表中提供的柱截面型式填写。
必要时，可对柱表中的柱截面型式进行修改或补充。
⒌柱表中①号竖筋是特指2根角筋，②、③号筋是指单侧用量。
⒍柱表中没有标注箍筋加密区长度Ln的栏目时，可利用“备注”一栏标注。
⒎柱表说明中，要填写设防烈度、抗震等级、竖筋接头的做法及搭接长度等内容。
二、梁大样及梁表梁表也有多种形式，应选用符合设计要求的梁表。
填表前应与图对应搞清各符号含义。
下面以图10-2为例说明梁表的填写方法。
⒈梁号应由基础梁开始往上按施工顺序逐层填写，同一层先填框架梁再填次梁、梯梁；当几层框架梁（如三至五层的第３号框架梁）相同时，“梁号”可表示为“3～5KL3”等；连续梁的“分号”可只填跨号（如-1，-2，-P等）。
