负反馈放大电路分析教案

负反馈放大电路实验报告负反馈放大电路实验报告引言：在电子学中，负反馈放大电路是一种常见且重要的电路配置。

通过引入负反馈，可以提高放大电路的稳定性、线性度和频率响应。

本实验旨在通过实际搭建负反馈放大电路并测量其性能参数，验证负反馈的作用和效果。

一、实验原理负反馈是指将放大电路的一部分输出信号与输入信号进行比较，并将差值反馈到放大电路的输入端，从而调节放大倍数和频率响应。

负反馈放大电路可以分为电压负反馈和电流负反馈两种类型。

二、实验过程1. 实验器材准备：准备好放大电路所需的电阻、电容等元件，以及信号发生器、示波器等测量设备。

2. 搭建电路：按照实验要求，搭建负反馈放大电路。

3. 测试输入输出特性：将信号发生器连接到放大电路的输入端，通过改变输入信号的幅值和频率，测量输出信号的幅值和相位。

4. 测试频率响应：保持输入信号的幅值不变，改变输入信号的频率，测量输出信号的幅值和相位随频率变化的情况。

5. 测试稳定性：通过改变负反馈电阻的值，观察输出信号的变化情况，验证负反馈对放大电路稳定性的影响。

三、实验结果与分析在实验中，我们搭建了一个基本的电压负反馈放大电路，并进行了一系列测试。

以下是实验结果的总结和分析：1. 输入输出特性：通过测量输入输出信号的幅值和相位，我们可以得到放大电路的增益和相位差。

实验结果显示，随着输入信号幅值的增加，输出信号的幅值也相应增加，但增益逐渐减小，这是负反馈的作用。

相位差也随着频率的变化而变化，但变化较为平缓，说明负反馈对相位稳定性的改善。

2. 频率响应：我们改变输入信号的频率，测量输出信号的幅值和相位随频率变化的情况。

实验结果显示，随着频率的增加，输出信号的幅值逐渐减小，相位差也有所变化。

这是因为负反馈对高频信号有一定的衰减作用，从而改善了放大电路的频率响应。

3. 稳定性：通过改变负反馈电阻的值，我们观察到输出信号的变化情况。

实验结果显示，当负反馈电阻增大时，输出信号的幅值减小，但增益变得更加稳定。

一、实验目的加深理解放大电路中引入负反馈的方法和负反馈对放大器各项性能指标的影响。

二、实验设备与器件1、＋12V 直流电源2、函数信号发生器3、双踪示波器4、万用表5、晶体三极管3DG6×2(β＝50～100)或9011×2 电阻器、电容器若干。

三、实验原理负反馈放大器有四种组态，即电压串联、电压并联、电流串联、电流并联。

本实验以电压串联负反馈为例，分析负反馈对放大器各项性能指标的影响。

1、图3-1为带有负反馈的两级阻容耦合放大电路，在电路中通过f R 把输出电压O U 引回到输入端，加在晶体管T1的发射极上，在发射极电阻1F R 上形成反馈电压f U 。

根据反馈的判断法可知，它属于电压串联负反馈。

带有电压串联负反馈的两级阻容耦合放大器主要性能指标如下①闭环电压放大倍数：u u uuf F A 1A A +=其中I O u U U A /=——基本放大器(无反馈)的电压放大倍数，即开环电压放大倍数。

u u F A +1——反馈深度，它的大小决定了负反馈对放大器性能改善的程度。

②反馈系数：F1f F1u R R R F +=③输入电阻：i u u if R F A R )1(+=，i R ——基本放大器的输入电阻④输出电阻：uuO Oof F A 1R R +=，of R ：基本放大器的输出电阻 uo A ：基本放大器∞=L R 时的电压放大倍数 ①在画基本放大器的输入回路时，因为是电压负反馈，所以可将负反馈放大器的输出端交流短路，即令0=O U ，此时f R 相当于并联在1F R 上。

②在画基本放大器的输出回路时，由于输入端是串联负反馈，因此需将反馈放大器的输入端(T1管的射极)开路，此时)1F f R R +（相当于并接在输出端。

可近似认为f R 并接在输出端。

根据上述规律，就可得到所要求的如图3-2所示的基本放大器。

四、实验步骤1、测量静态工作点数模实验箱按图3-3连接实验电路，模拟电子技术实验箱按图3-4连接实验电 路，首先取 适量，频率为1KHz 左右，调节电位器使放大器的输出不出现失真，然后使 (即断开信号源的输出连接线)，用万用表直流电压档分别测量第一级、第二级的静态工作点，记入表3-1。

负反馈放大电路的实验报告负反馈放大电路的实验报告引言负反馈放大电路是电子工程领域中常见的一种电路结构，它通过将一部分输出信号反馈到输入端，以达到提高电路性能的目的。

本实验旨在通过搭建负反馈放大电路并进行实验验证，深入理解负反馈放大电路的原理和应用。

实验原理负反馈放大电路是通过将一部分输出信号反馈到输入端，形成一个反馈回路，从而改变电路的输入-输出关系。

其中最常见的一种负反馈方式是电压负反馈，它通过将输出电压与输入电压之间的差异进行放大，从而实现对电路增益的调节。

实验步骤1. 准备实验所需的电路元件和仪器设备，包括放大器、电阻、电容等。

2. 根据实验要求，搭建负反馈放大电路。

3. 连接信号源和示波器，确保电路正常工作。

4. 调节放大器的参数，如增益和带宽，观察输出信号的变化。

5. 测量并记录实验数据，包括输入信号的幅值、输出信号的幅值、增益等。

6. 对实验结果进行分析和总结，验证负反馈放大电路的性能。

实验结果与分析通过实验我们得到了一系列实验数据，并进行了分析和总结。

首先，我们观察到在负反馈放大电路中，输出信号的幅值相对于输入信号的幅值有所减小。

这是因为负反馈放大电路通过将一部分输出信号反馈到输入端，降低了电路的增益，从而实现了对信号的调节。

其次，我们还观察到在负反馈放大电路中，输出信号的频率响应更加平坦。

这是因为负反馈放大电路通过反馈回路，降低了电路的频率响应，使其更加稳定。

这对于一些需要稳定输出信号的应用场景非常重要。

此外，我们还发现负反馈放大电路可以提高电路的线性度。

通过调节反馈回路的参数，我们可以使输出信号更加接近输入信号，从而减小非线性失真。

这对于音频放大器等需要高保真度的应用非常重要。

结论通过本次实验，我们深入理解了负反馈放大电路的原理和应用。

负反馈放大电路通过将一部分输出信号反馈到输入端，实现了对电路增益、频率响应和线性度的调节。

这种电路结构在电子工程领域中具有广泛的应用，如音频放大器、运算放大器等。

建 平 县 职 业 教 育 中 心 备 课 教 案课 题 模块（单元）项目（课）负反馈对放大电路的影响授课班级11电子 授课教师 安森 授课类型新授 授课时数 2 教学目标知识目标 负反馈对放大器性能的影响和改善能力目标 负反馈对放大器性能的影响和改善情感态度目标 培养学生的学习兴趣，培养学生的爱岗敬业精神 教学核心教学重点 负反馈对放大器性能的影响和改善 教学难点 非深度负反馈电路的计算。

可只讲参数的含义和计算方法，可不作仔细的数学推导思路概述本讲首先介绍集成运放电路的组成及各部分的作用，然后采用学生自学为主的方法学习运放典型电路F007的工作原理，辅以讲授其外部电路特性，最后简单讲述集成运放电路的类型选择及其使用。

教学方法读书指导法、演示法。

教学工具 电脑，投影仪教 学 过 程一、组织教学：师生互相问候，安全教育，上实训课时一定要听从老师的指挥，在实训室不要乱动电源。

二、复习提问：三、导入新课：1） 负反馈对放大倍数的影响根据负反馈基本方程，不论何种负反馈，都可使反馈放大倍数下降 1+AF 倍，只不过不同的反馈组态AF 的量纲不同而已。

在负反馈条件下放大倍数的稳定性也得到了提高。

A AAF A A AF A AF A AF A AF A d )1(1d )1(d )1(d d )1(d f f22f ⋅+=+=+⋅-⋅+=有反馈时，增益的稳定性比无反馈时提高了(1+AF)倍。

2）负反馈对输入和输出电阻的影响负反馈对输入电阻的影响与反馈加入的方式有关，即与串联反馈或并联反馈有关，而与电压反馈或电流反馈无关。

负反馈对输出电阻的影响与反馈采样的方式有关，即与电压反馈或电流反馈有关，而与串联反馈或并联反馈无关。

（1）对输入电阻的影响串联负反馈使输入电阻增加，并联负反馈使输入电阻减小（2）电压负反馈使输出电阻减小，电流负反馈可以使输出电阻增加，电压负反馈可以使输出电阻减小，这与电压负反馈可以使输出电压稳定是相一致的。

5.负反馈放大电路【重点】反馈的基本概念与分类，负反馈的一般表达式。

【难点】负反馈的一般表达式。

5.1 反馈的基本概念与分类5.1.1 反馈的概念反馈是把放大电路输出信号的部分或者全部，通过一定的方式回送到输入端来影响输入量的过程。

有反馈的放大电路称为反馈放大电路。

5.1.2 反馈的分类1.正反馈与负反馈f i ix'f i i x x x -='2.电压反馈与电流反馈电压反馈是指反馈信号取自输出电压。

电流反馈是指反馈信号取自输出电流。

3.并联反馈与串联反馈并联反馈是指输入信号与反馈信号以电流方式叠加（并联）。

串联反馈是指输入信号与反馈信号以电压方式叠加（串联）。

反馈类型分为电压串联反馈、电压并联反馈、电流串联反馈和电流并联反馈四种。

4.交流反馈与直流反馈当反馈信号仅在交流通路中存在，就是交流反馈，它只影响放大电路的交流性能；当反馈信号仅在直正向传输反馈放大电路框图并联反馈与串联反馈类型框图b.串联反馈a.并联反馈U I I流通路中存在，就是直流反馈，它只影响放大电路的直流性能；若反馈信号在交、直流通路中都存在，则称为交直流反馈，它将影响放大电路的交、直流性能。

5.本级反馈与级间反馈只在一级放大电路内部的反馈称为本级反馈。

级与级之间的反馈称为级间反馈。

5.1.3 负反馈的一般表达式反馈系数 ofx x F =净输入信号 f i i x x x -=' 开环放大倍数 i ox x A '=则有反馈放大电路闭环放大倍数为 AF Ax x A x x x A x x A +='+=+''==11i f fi i i o f 令D =1+AF ，则DA A =f D 称为做反馈深度，它是反映反馈强弱的重要物理量。

【重点】放大电路反馈的极性、类型判断。

【难点】放大电路反馈的极性、类型判断。

5.2 负反馈放大电路（1（2（3（4（5 5.2.1 电压串联负反馈5.2.2 电流串联负反馈电流串联负反馈＋V CCu u oR L CC＋－u u o 集成运放构成的电压串联负反馈R fu o ＋ －集成运放构成的电流串联负反馈u iR fu o5.2.3 电压并联负反馈5.2.4 电流串联负反馈电流并联负反馈＋V CCu uo 电压并联负反馈＋V CCu u o 集成运放构成的电压并联负反馈u iR fu o ＋ －集成运放构成的电流并联负反馈u iu oR 3【重点】放大电路反馈的极性、类型判断。

放大电路中的负反馈教案一、教学目标1. 让学生了解负反馈的概念及其在放大电路中的应用。

2. 使学生掌握负反馈的类型、特点和作用。

3. 培养学生分析、解决实际问题的能力。

二、教学内容1. 负反馈的概念及其分类2. 负反馈在放大电路中的作用3. 负反馈的判断方法4. 负反馈的应用实例5. 负反馈的调试与维护三、教学重点与难点1. 负反馈的概念及其分类2. 负反馈在放大电路中的作用3. 负反馈的判断方法四、教学方法1. 采用讲解、演示、实验相结合的方式进行教学。

2. 通过分析实际电路，使学生掌握负反馈的应用。

3. 引导学生进行讨论，培养学生的思维能力。

五、教学准备1. 教材、教案、课件等教学资料。

2. 放大电路实验器材。

3. 负反馈电路图及实物展示。

4. 相关问题讨论稿。

一、教学目标1. 让学生了解负反馈的概念及其在放大电路中的应用。

2. 使学生掌握负反馈的类型、特点和作用。

3. 培养学生分析、解决实际问题的能力。

二、教学内容1. 负反馈的概念及其分类负反馈是指将放大电路的输出信号的一部分反馈到输入端，与输入信号相减，从而影响放大电路的放大倍数的一种现象。

负反馈分为电压反馈和电流反馈，根据反馈信号的相位关系，又可分为正反馈和负反馈。

2. 负反馈在放大电路中的作用负反馈在放大电路中的作用主要有：稳定放大倍数、减小失真、扩展频带、提高线性范围等。

3. 负反馈的判断方法判断负反馈的方法主要有：观察反馈信号的相位关系、分析反馈电路的组成部分、利用反馈方程进行计算等。

4. 负反馈的应用实例负反馈在放大电路中的应用实例有：电压放大器、功率放大器、运算放大器等。

5. 负反馈的调试与维护负反馈的调试与维护主要包括：调整反馈电阻、检查反馈电路的连接、检测反馈信号等。

三、教学重点与难点1. 负反馈的概念及其分类2. 负反馈在放大电路中的作用3. 负反馈的判断方法四、教学方法1. 采用讲解、演示、实验相结合的方式进行教学。

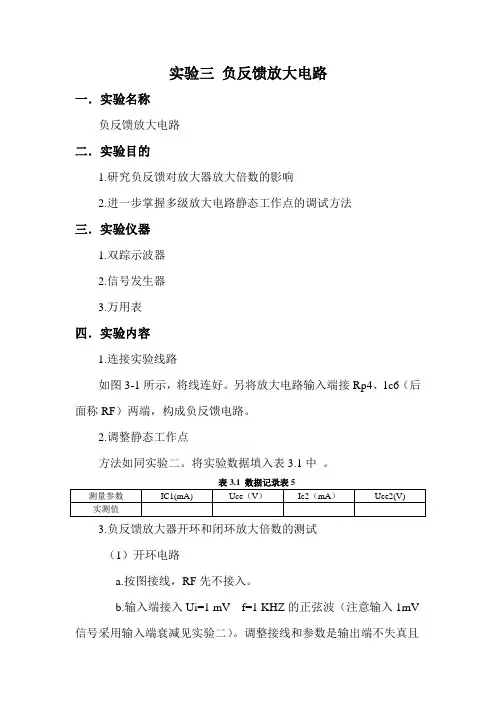

实验三负反馈放大电路
一．实验名称
负反馈放大电路
二．实验目的
1.研究负反馈对放大器放大倍数的影响
2.进一步掌握多级放大电路静态工作点的调试方法
三．实验仪器
1.双踪示波器
2.信号发生器
3.万用表
四．实验内容
1.连接实验线路
如图3-1所示，将线连好。

另将放大电路输入端接Rp4、1c6（后面称RF）两端，构成负反馈电路。

2.调整静态工作点
方法如同实验二。

将实验数据填入表3.1中。

表3.1 数据记录表5
测量参数IC1(mA) Uce（V）Ic2（mA）Uce2(V) 实测值
3.负反馈放大器开环和闭环放大倍数的测试
（1）开环电路
a.按图接线，RF先不接入。

b.输入端接入Ui=1 mV f=1 KHZ的正弦波（注意输入1mV 信号采用输入端衰减见实验二）。

调整接线和参数是输出端不失真且
无震荡（参考实验二方法）。

c.按表3.2要求进行测量并填表。

d.根据实测值计算开环电路放大倍数和输出电阻r0。

（2）闭环电路
A.接通RF,按（1）要求调整电路。

B.按表3.2要求测量并填表，计算Auf。

表3.2 数据记录表6
RL(KO) Ui(mV) Uo（mV）Auf(Auf) 闭环1k5。

放大电路中的负反馈教案第一章：放大电路基本概念1.1 放大电路的定义1.2 放大电路的作用1.3 放大电路的分类1.4 放大电路的主要参数第二章：放大电路中的正反馈与负反馈2.1 反馈的概念2.2 正反馈与负反馈的区别2.3 放大电路中的负反馈类型2.4 负反馈在放大电路中的作用第三章：放大电路中的电压反馈和电流反馈3.1 电压反馈的概念与特点3.2 电流反馈的概念与特点3.3 电压反馈与电流反馈在放大电路中的应用3.4 电压反馈与电流反馈的比较第四章：放大电路中的串联负反馈和并联负反馈4.1 串联负反馈的概念与特点4.2 并联负反馈的概念与特点4.3 串联负反馈与并联负反馈在放大电路中的应用4.4 串联负反馈与并联负反馈的比较第五章：放大电路中负反馈的应用实例5.1 负反馈在功率放大器中的应用5.2 负反馈在模拟集成电路中的应用5.3 负反馈在振荡器中的应用5.4 负反馈在其他放大电路中的应用第六章：负反馈在放大电路中的稳定性分析6.1 负反馈对放大电路稳定性的影响6.2 稳定性的判断方法6.3 负反馈增益与稳定性之间的关系6.4 提高放大电路稳定性的措施第七章：负反馈在放大电路中的频率响应7.1 负反馈对放大电路频率响应的影响7.2 频率响应的测试方法7.3 负反馈在低频和高频应用中的不同作用7.4 改善频率响应的策略第八章：负反馈在放大电路中的线性度改善8.1 负反馈对放大电路线性度的影响8.2 非线性误差的来源与影响8.3 负反馈对非线性误差的补偿作用8.4 提高放大电路线性度的方法第九章：负反馈在放大电路中的噪声性能优化9.1 负反馈对放大电路噪声的影响9.2 噪声的来源与特性9.3 负反馈在降低噪声方面的作用9.4 降低放大电路噪声的实践方法第十章：负反馈在现代电子电路中的应用案例分析10.1 负反馈在模拟信号处理中的应用10.2 负反馈在数字信号处理中的应用10.3 负反馈在通信系统中的应用10.4 负反馈在其他电子电路中的应用案例分析重点和难点解析一、放大电路基本概念难点解析：理解放大电路的作用及其在不同电路中的应用。
