反馈的概念及判断方法-CAL-FENGHAI.-(YICAI)-Company One1第十六讲反馈的概念及判断方法；负反馈的四种基本组第六章放大电路的反馈［教学目的］1、掌握反馈的基本概念和类型，判断放大电路中是否存在反馈，反馈的类型以及它们在电路中的作用2、理解多种负反馈对放大电路性能的影响，会根据实际要求在电路中引入适当的反馈3、掌握负反馈的一般表达式，会计算深度负反馈条件下的电压放大倍数4、了解负反馈放大电路产生自激振荡的条件，会在放大电路中接入校正环节以消除振荡。

［教学重点和难点］1、负反馈组态的判断2、深度负反馈条件下电压放大倍数的计算3、负反馈放大电路自激振荡的判断及消除［教学内容］第一节反馈的基本概念及判断方法一、反馈的基本概念二、反馈的判断第二节负反馈放大电路的四种基本组态一、负反馈放大电路分析要点二、四种负反馈组态三、反馈组态的判断第三节负反馈放大电路的方框图及一般表达式一、负反馈放大电路的方框图表示法二、四种组态的方框图三、负反馈放大电路的一般表达式第四节 深度负反馈放大电路倍数的分析第五节 负反馈对放大电路性能的影响一、稳定放大倍数二、改变输入电阻和输出电阻三、展宽频带四、减小非线性失真五、放大电路引入负反馈的一般原则第六节 负反馈放大电路的稳定性一、负反馈放大电路自激振荡产生的原因和条件二、负反馈放大电路稳定性的分析三、负反馈放大电路的稳定性的判断四、负反馈放大电路自激振荡的消除方法本章讨论的问题：1.什么是反馈什么是直流反馈和交流反馈什么是正 反馈和负反馈为什么要引入反馈2.如何判断电路中有无引入反馈引入的是直流反馈还 是交流反馈是正反馈还是负反馈3.交流负反馈有哪四种组态如何判断4.交流负反馈放大电路的一般表达式是什么5.放大电路中引入不同组态的负反馈后，将对性能分别 产生什么样的影响6.什么是深度负反馈在深度负反馈下，如何估算反馈 系数和放大倍数7.为什么放大电路以三级为最常见8.负反馈愈深愈好吗什么是自激振荡什么样的负 反馈容易产生自激振荡如何消除自激振荡反馈的基本概念及判断方法6.1.1 反馈的基本概念在放大电路中，信号的传输是从输入端到输出端，这个方向称为正向传输。

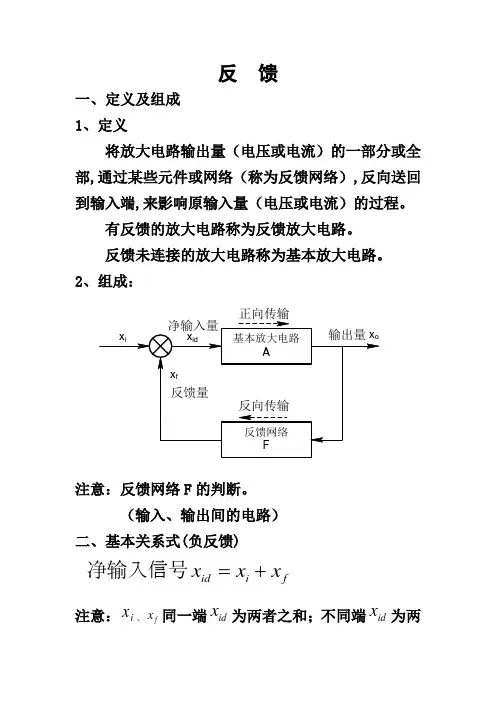

反 馈一、定义及组成1、定义将放大电路输出量（电压或电流）的一部分或全部,通过某些元件或网络（称为反馈网络）,反向送回到输入端,来影响原输入量（电压或电流）的过程。

有反馈的放大电路称为反馈放大电路。

反馈未连接的放大电路称为基本放大电路。

2、组成：(a)注意：反馈网络F 的判断。

（输入、输出间的电路）二、基本关系式(负反馈)f i id x x x +=净输入信号注意：i x 、f x 同一端id x 为两者之和；不同端id x 为两者之差。

AFA x x A x x x x A i o f o fido +====1闭环增益F F 反馈开环增益系数 反馈深度：1+AF ,它的大小反映了反馈的强弱;环路增益：AF 。

三、反馈的极性：正反馈、负反馈 判断方法： “瞬时极性法”：（1）反馈是输入、输出之间网络；（2）运放为差分输入，放大的是输入信号之差。

（3）i X 、f X 同一端，f i id X X X +=；不同端，f i id X X X -=。

四、反馈组态判断方法：1、找出反馈网络；（输出、输入之间的电路连接）2、判断反馈极性；（瞬时极性法）3、判断反馈类型。

（反馈量直接取自输出电压，电压反馈；反馈量直接加到输入电压，并联反馈）4、叙述反馈组态。

（电压-电流并联-串联负-正反馈）五、负反馈对放大器性能的影响1、减小非线性失真；2、提高放大器的稳定性，闭环增益减至A AF +11；3、扩展通频带 ；4、负反馈对输入电阻的影响串联负反馈增大输入电阻,输入电阻是无反馈时输入电阻的(1+AF )倍，即∞。

并联负反馈减小输入电阻,输入电阻是无反馈时输入电阻的AF +11倍（按定义实际计算）。

5、负反馈对输出电阻的影响电压负反馈减小输出电阻，输出电阻是开环输出电阻的AF +11倍，即0。

电流负反馈增大输出电阻，输出电阻是开环输出电阻的（1+AF ）倍（按定义实际计算）。

六、引入负反馈的原则1、稳定Q点，引入直流负反馈; 改善交流性能，引入交流负反馈；2、稳定输出电压，引入电压负反馈; 稳定输出电流，引入电流负反馈;3、减小输出电阻，引入电压负反馈; 增大输出电阻，引入电流负反馈;4、减小输入电阻，引入并联负反馈; 增大输入电阻，引入串联负反馈;。

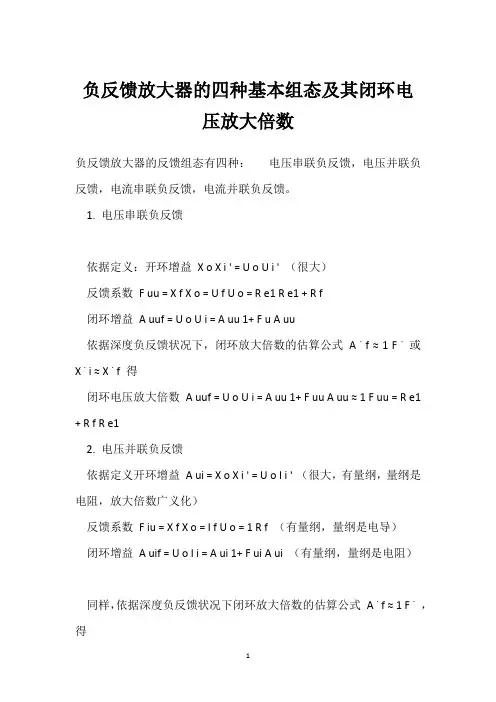

负反馈放大器的四种基本组态及其闭环电压放大倍数负反馈放大器的反馈组态有四种：电压串联负反馈，电压并联负反馈，电流串联负反馈，电流并联负反馈。

1. 电压串联负反馈依据定义：开环增益X o X i ' = U o U i ' （很大）反馈系数F uu = X f X o = U f U o = R e1 R e1 + R f闭环增益A uuf = U o U i = A uu 1+ F u A uu依据深度负反馈状况下，闭环放大倍数的估算公式A ˙ f ≈ 1 F ˙ 或X ˙ i ≈ X ˙ f 得闭环电压放大倍数A uuf = U o U i = A uu 1+ F uu A uu ≈ 1 F uu = R e1 + R f R e12. 电压并联负反馈依据定义开环增益A ui = X o X i ' = U o I i ' （很大，有量纲，量纲是电阻，放大倍数广义化）反馈系数F iu = X f X o = I f U o = 1 R f （有量纲，量纲是电导）闭环增益A uif = U o I i = A ui 1+ F ui A ui （有量纲，量纲是电阻）同样，依据深度负反馈状况下闭环放大倍数的估算公式A ˙ f ≈ 1 F ˙ ，得闭环放大倍数A uif ≈ 1 F iu = R f 通过转换，得闭环电压放大倍数A uuf = U o U i = U o I i R 1 = A uif 1 R 1 = R f R 1 另，若依据深度负反馈状况下的关系式X ˙ i ≈ X ˙ f ，这里X i = I i = U i R 1 ，X f = I f = U o R f ，可以直接求出闭环电压放大倍数A uuf = U o U i = R f R 1 。

3.电流串联负反馈开环增益A iu = X o X i ' = I o U i ' （量纲是电导）反馈系数F ui = X f X o = U f I o = R 1 （量纲是电阻）闭环增益A iuf = I o U i = A iu 1+ F ui A iu （量纲是电导）深度负反馈状况下，闭环放大倍数A iuf = I o U i ≈ 1 F ui = 1 R 1闭环电压放大倍数A uuf = U o U i = I o R L U i = R L R 14. 电流并联负反馈开环增益A ii = X o X i ' = I o I i '反馈系数F ii = X f X o = I f I o = R 3 R 3 + R f （反相端虚地）闭环增益A iif = I o I i = A ii 1+ F ii A ii深度负反馈状况下，X ˙ i ≈ X ˙ f 。

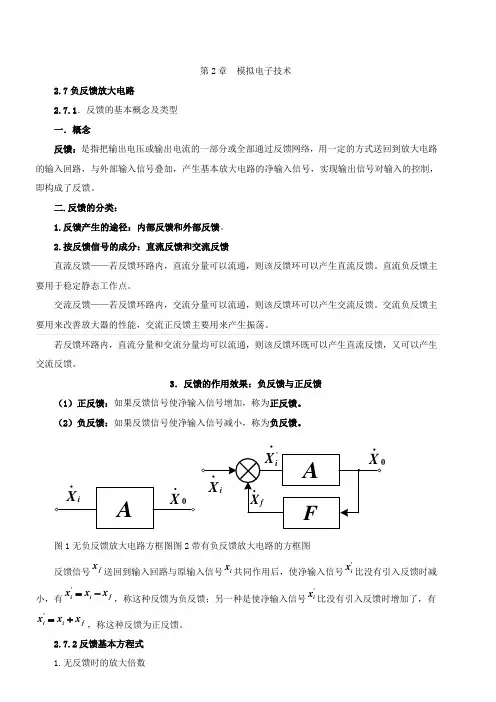

第2章 模拟电子技术2.7负反馈放大电路2.7.1．反馈的基本概念及类型 一．概念反馈：是指把输出电压或输出电流的一部分或全部通过反馈网络，用一定的方式送回到放大电路的输入回路，与外部输入信号叠加，产生基本放大电路的净输入信号，实现输出信号对输入的控制，即构成了反馈。

二.反馈的分类：1.反馈产生的途径：内部反馈和外部反馈。

2.按反馈信号的成分：直流反馈和交流反馈直流反馈——若反馈环路内，直流分量可以流通，则该反馈环可以产生直流反馈。

直流负反馈主要用于稳定静态工作点。

交流反馈——若反馈环路内，交流分量可以流通，则该反馈环可以产生交流反馈。

交流负反馈主要用来改善放大器的性能，交流正反馈主要用来产生振荡。

若反馈环路内，直流分量和交流分量均可以流通，则该反馈环既可以产生直流反馈，又可以产生交流反馈。

3．反馈的作用效果：负反馈与正反馈（1）正反馈：如果反馈信号使净输入信号增加，称为正反馈。

（2）负反馈：如果反馈信号使净输入信号减小，称为负反馈。

AiX X 0AiX X 0fX 'i X F图1无负反馈放大电路方框图图2带有负反馈放大电路的方框图 反馈信号fx 送回到输入回路与原输入信号i x 共同作用后，使净输入信号'i x 比没有引入反馈时减小，有'i i fx x x =-，称这种反馈为负反馈；另一种是使净输入信号'i x 比没有引入反馈时增加了，有'i i fx x x =+，称这种反馈为正反馈。

2.7.2反馈基本方程式 1.无反馈时的放大倍数'iX A X =2.反馈网络的反馈系数：f X F X =3.放大电路的闭环放大系数：f i X A X =由于'i f iX X X =- 'i f ''iffi i 'iA X X A A A AFX X X X X X ====+++01AF →环路增益；()AF +→1反馈深度；（1）当AF +>11时，f A A <，电压增益下降，相当负反馈； （2）当AF +<11时，f A A >，电压增益上升，相当正反馈；（3）当AF +=10时，f A =∞，相当于输入为零时仍有输出，故称为“自激状态”。

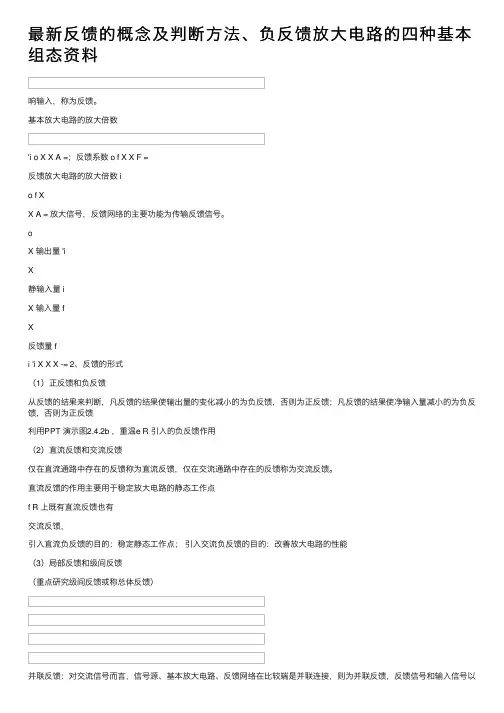

最新反馈的概念及判断⽅法、负反馈放⼤电路的四种基本组态资料响输⼊，称为反馈。

基本放⼤电路的放⼤倍数'i o X X A =；反馈系数 o f X X F =反馈放⼤电路的放⼤倍数 io f XX A = 放⼤信号，反馈⽹络的主要功能为传输反馈信号。

oX 输出量 'iX静输⼊量 iX 输⼊量 fX反馈量 fi 'i X X X -= 2、反馈的形式（1）正反馈和负反馈从反馈的结果来判断，凡反馈的结果使输出量的变化减⼩的为负反馈，否则为正反馈；凡反馈的结果使净输⼊量减⼩的为负反馈，否则为正反馈利⽤PPT 演⽰图2.4.2b ，重温e R 引⼊的负反馈作⽤（2）直流反馈和交流反馈仅在直流通路中存在的反馈称为直流反馈，仅在交流通路中存在的反馈称为交流反馈。

直流反馈的作⽤主要⽤于稳定放⼤电路的静态⼯作点f R 上既有直流反馈也有交流反馈，引⼊直流负反馈的⽬的：稳定静态⼯作点；引⼊交流负反馈的⽬的：改善放⼤电路的性能（3）局部反馈和级间反馈（重点研究级间反馈或称总体反馈）并联反馈：对交流信号⽽⾔，信号源、基本放⼤电路、反馈⽹络在⽐较端是并联连接，则为并联反馈，反馈信号和输⼊信号以电流的形式进⾏叠加，产⽣净输⼊量，f i i i i i -='减少净输⼊电流3．交流负反馈的四种反馈组态⼀个PPT 同时演⽰四种组态的⽅块图，⽅便（正反馈也是这四种组态）⽐较；让同学们注意输⼊输出的接法。

（1）电压串联负反馈（2）电流串联负反馈（3）电压并联负反馈（4）电流并联负反馈4. 四种组态负反馈放⼤电路的⽐较见课本P273表6.3.1三、反馈的判断1. 有⽆反馈的判断“找联系”：找输出回路与输⼊回路的联系，若有则有反馈，否则⽆反馈。

这⼏个图⽤ppt来看，再在PPT上引⼊⼀些例⼦来联系反馈的判断2. 直流反馈和交流反馈的判断“看通路”，即看反馈是存在于直流通路还是交流通路。

3. 正、负反馈（反馈极性）的判断“看反馈的结果” ，即净输⼊量是被增⼤还是被减⼩。

简述负反馈放大电路中的四种组态负反馈放大电路是一种常用于放大信号的电路,其通过将输出信号的一部分反馈回输入信号的电路中,从而增加输入信号的幅度和精度,减小输出信号的噪声和失真。

以下是四种常见的负反馈放大电路组态:1. 共射负反馈放大电路共射负反馈放大电路是一种常见的负反馈放大电路,其输入端连接到共射极,输出端连接到偏置电压。

该电路的反馈机制是通过将输出信号的一部分反馈回输入信号的共射极,从而增加输入信号的幅度和输出信号的稳定性。

这种电路的优点是可以提供较大的增益和较低的噪声,但对于高频率信号的放大效果较差。

2. 共集负反馈放大电路共集负反馈放大电路是一种常见的负反馈放大电路,其输入端连接到共集极,输出端连接到偏置电压。

该电路的反馈机制是通过将输出信号的一部分反馈回输入信号的共集极,从而减小输入信号的幅度和增加输出信号的稳定性。

这种电路的优点是可以提供较低的增益和较高的噪声,但对于高频率信号的放大效果较差。

3. 共基负反馈放大电路共基负反馈放大电路是一种常见的负反馈放大电路,其输入端连接到基极,输出端连接到偏置电压。

该电路的反馈机制是通过将输出信号的一部分反馈回输入信号的基极,从而增加输入信号的幅度和减小输出信号的幅度和噪声。

这种电路的优点是可以提供较高的增益和较低的噪声,但对于高频率信号的放大效果较差。

4. 单端负反馈放大电路单端负反馈放大电路是一种没有反馈回路的放大器,其输入端和输出端都是直接连接到电路的电源。

这种电路的反馈机制是通过减小输入信号的幅度和增加输出信号的幅度来实现放大效果的提高。

这种电路的优点是可以提供较高的增益和较低的噪声,但对于高频率信号的放大效果较差。

以上是四种常见的负反馈放大电路组态,不同的电路适用于不同的场合,可以根据具体的应用场景选择合适的电路。

此外,为了更好地发挥负反馈放大电路的作用,还需要了解电路的增益、带宽、稳定性等参数的调节方法。

2响输入，称为反馈。

基本放大电路的放大倍数 'i o X X A =；反馈系数 o f X X F =反馈放大电路的放大倍数 io f XX A = 放大信号，反馈网络的主要功能为传输反馈信号。

oX 输出量 'iX静输入量 iX 输入量 fX反馈量 fi 'i X X X -= 2、反馈的形式（1）正反馈和负反馈从反馈的结果来判断，凡反馈的结果使输出量的变化减小的为负反馈，否则为正反馈；凡反馈的结果使净输入量减小的为负反馈，否则为正反馈利用PPT 演示图2.4.2b ，重温e R 引入的负反馈作用（2）直流反馈和交流反馈仅在直流通路中存在的反馈称为直流反馈，仅在交流通路中存在的反馈称为交流反馈。

直流反馈的作用主要用于稳定放大电路的静态工作点f R 上既有直流反馈也有交流反馈，引入直流负反馈的目的：稳定静态工作点； 引入交流负反馈的目的：改善放大电路的性能（3）局部反馈和级间反馈（重点研究级间反馈或称总体反馈）3PPT 上演示此图只对多级放大电路中某一级起反馈作用的称为局部反馈3R 支路，将多级放大电路的输出量引回到其输入级的输入回路的称为级间反馈4R 支路。

二、交流负反馈的组态1．电压反馈与电流反馈描述放大电路和反馈网络在输出端的连接方式 按取样方式划分——从输出端看 （PPT 上演示下图）电压反馈：对交流信号而言，若基本放大电路、反馈回路、负载在取样端是并联连接，则称为并联取样。

由于在这种取样方式下，f X 正比与输出电压， f X 反映的是输出电压的变化，所以又称为电压反馈。

稳定输出电压电流反馈：对交流信号而言，若基本放大电路、反馈回路、负载在取样端是串联连接，则称为串联取样。

由于在这种取样方式下，f X 正比与输出电流，f X 反映的是输出电流的变化，所以又称为电流反馈。

稳定输出电流2． 串联反馈和并联反馈描述放大电路和反馈网络在输入端的连接方式 按比较方式划分——从输入端看 （PPT 上演示下图）串联反馈：对交流信号而言，信号源、基本放大电路、反馈网络在比较端是串联连接，则为串联反馈，反馈信号和输入信号以电压的形式进行叠加，产生净输入量。
