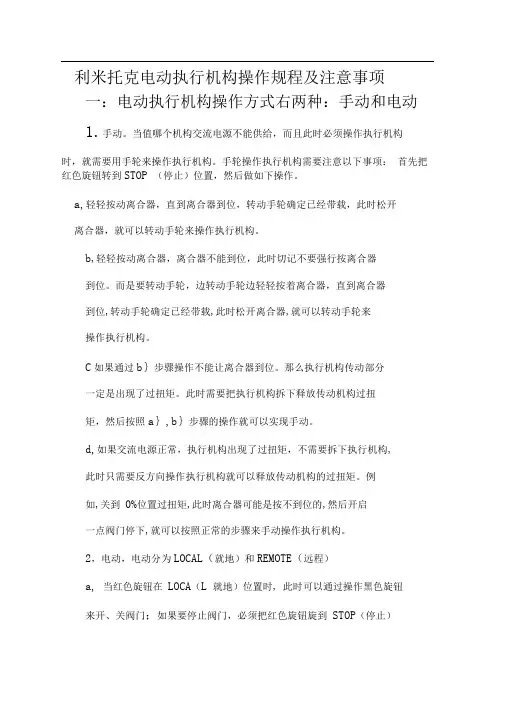

利米托克电动执行机构操作规程及注意事项一：电动执行机构操作方式右两种：手动和电动1.手动。
当值哪个机构交流电源不能供给，而且此时必须操作执行机构时，就需要用手轮来操作执行机构。
手轮操作执行机构需要注意以下事项：首先把红色旋钮转到STOP （停止）位置，然后做如下操作。
a,轻轻按动离合器，直到离合器到位，转动手轮确定已经带载，此时松开离合器，就可以转动手轮来操作执行机构。
b,轻轻按动离合器，离合器不能到位，此时切记不要强行按离合器到位。
而是要转动手轮，边转动手轮边轻轻按着离合器，直到离合器到位,转动手轮确定已经带载,此时松开离合器,就可以转动手轮来操作执行机构。
C如果通过b｝步骤操作不能让离合器到位。
那么执行机构传动部分一定是出现了过扭矩。
此时需要把执行机构拆下释放传动机构过扭矩，然后按照a｝,b｝步骤的操作就可以实现手动。
d,如果交流电源正常，执行机构出现了过扭矩，不需要拆下执行机构,此时只需要反方向操作执行机构就可以释放传动机构的过扭矩。
例如,关到0%位置过扭矩,此时离合器可能是按不到位的,然后开启一点阀门停下,就可以按照正常的步骤来手动操作执行机构。
2，电动，电动分为LOCAL（就地）和REMOTE（远程）a, 当红色旋钮在LOCA（L 就地）位置时, 此时可以通过操作黑色旋钮来开、关阀门；如果要停止阀门，必须把红色旋钮旋到STOP（停止）位置。
当红色旋钮在LOCAL （就地）位置时，REMOTE （远程）即DCS 不能对执行机构进行任何操作。
b,当红色旋钮在 REMOTE （远程）位置时，此时只能通过 DCS 来操作执行机构。
如果阀门是开关阀，通过DCS 只能把阀门开到位或者关到位;如果阀门有其他规定，需要在中间某个位置停，那么可以通过DCS 给停命令。
例如泵的出口有特别规定，在起泵前必须让阀门停在 10%的开度位置。
同样当红色旋钮在REMOTE （远程）位置时，在现场，通过旋转黑色旋钮不能对执行机构进行任何操作。
电动执行器操作说明1.对于第一次带电的设备(红色旋钮在STOP位置)，液晶屏幕上会显示“set close position limit (设定全关位置极限)。
此时旋动黑色旋钮YES,接下来液晶屏幕显示“close valve" OK? (阀门全关了吗?)，如果阀门己在全关位置，(如果阀门不在全关位置，就手动操作阀门到全关位置)，就动黑色旋钮YES,接下来液晶屏幕会出现“save close limit OK? (保存关的阀位) 。
然后打YES。
此时关的限位已保存。
接下来液晶屏幕会出现“set open position limit (设定全开位置极限)。
此时旋动黑色旋钮YES,接下来液晶屏幕显示“open valve”0K? (阀门全开了吗?)，如果阀门己在全开位置，(如果阀门不在全开位置，就手动操作阀门到全开位置)，就动黑色旋钮YES,接下来液晶屏幕会出现“save open limit OK? (保存开的阀位)。
然后打YES。
此时开的限位已保存。
然后动一下红色旋钮阀门限位就保存好了。
2.如果执行机构不是第一次带电。
红色旋钮达到STOP位置，很有节奏的YES- NO-YES。
进入主菜单-SET UP?一YES- IN ENGLISH?- YES- CHANGESETTING? - YES- ENtER PASSWORD? - YES。
此时看到三个零，[0] [0][0]第一个零打NO变为1，然后打4个YES。
此时看到CHANGE VALVE SETUP?一打NO- CHANGE TORQUE VALUE? - NO- CHANGE POSITIONSETUP? - YES。
接下来液晶屏幕上会显示“set close position lim't (设定全关位置极限)。
此时旋动黑色旋钮YES,接下来液晶屏幕显示“close valve”OK? (阀门全关了吗?)，如果阀门已在全关位置，(如果阀门不在全关位置，就手动操作阀门到全关位置)，就动黑色旋钮YES,接下来液晶屏幕会出现“save close limit OK? ( 保存关的阀位)。
LIMITORQUE电动执行器的说明书一、基本说明利密托克MX 电动阀门执行装置设计成开-关式（ON-OFF）和调节式，他们包括一个三相电动机，蜗轮减速传动装置，绝对编码器，电子力矩传感器，正反转电动机接触器，电子控制，保护和监视软件包，手动操作手轮，阀门连接套筒，32位字符的液晶显示器和就地控制开关，符合NEMA（美国全国电器制造商协会）4，4X，6，和IP68。
防爆式壳体（当需要时）。
所有MX执行装置符合European Directives 并标注有CE标记。
1、一般的设定说明在开始连接电缆之后在不必打开任何盖子的情况下就可以使MX 执行机构投入运行不需要特殊的工具组态是通过安装在控制盘上的液晶显示器LCD 和控制旋钮图1-1中的5 和6 项来完成的当红色选择旋钮置于STOP 停止位置时就能够访问组态方式黑色选择旋钮有两种功能并且可于置于OPEN YES [ 打开是]和CLOSE NO [ 关闭否]位置当红色旋钮置于STOP 方式位置时黑色旋钮可使显示在LCD 显示器上的问题的回答为YES或NO在把执行机构安装在阀上之后当预计限位开关要处于OPEN 和CLOSE 位置时必须要进行设定所有的执行机构参数要在制造厂家按照Limitorque 标准的缺省值参见第15 节设定或者按买主订单的特定的要求设定因为在执行机构制造完毕之后可能会改变使用的要求所以在执行机构使用之前要重新确认这些预先设定的内容所有的现有的设定数据都可以在LCD 显示器上按照简单的一步步地对话方式进行浏览见第10 节这些对话可以选择下列语言英语缺省的西班牙语法语德语意大利语和葡萄牙语如果需要改变执行机构的参数可以简单地按照一步步对话见第11 节来实现为了防止未经允许地执行这些设定的步骤可以采用一个3 位数的密码来加以保护而所有的执行机构都带有同样的缺省密码100 一旦现有的密码已经被正确地输入那么就可以把执行机构的原设定改变为新值为了执行设定步骤必须接上主电源作为一种选择24Vdc 可以连接到37 和38 号端子上建议在启动执行机构之前要把执行机构安装在阀上1、执行器的手动操作为了用手轮操作执行机构压下离合器手柄并且同时慢慢地旋转手轮直到离合器全部啮合为止此时可以放开此手柄并且它会返回它的初始位置但是离合器将由弹簧加载的插销保持在手轮方式现在就可以手动操作了并且执行机构只能通过使电机得电来返回自动操作这将使弹簧加载的插销跳闸并使离合器与手轮脱开并且重新与齿轮驱动器啮合为了防止未经许可的对执行机构手动操作离合器可以用挂锁保持在电机方式。
