电动执行机构操作步骤

Rotork 电动执行机构调试步骤电动执行机构调试步骤1 设定开关阀门方式设定开关阀门方式首先将执行机构上的红色旋钮转到停止位置首先将执行机构上的红色旋钮转到停止位置（或就地位置）（或就地位置），然后用遥控器进入设定和调整执行器的功能菜单，找到C2（关阀方式）这个菜单，然后在这个菜单下找到CT （Closeon Torque 用力矩关闭阀门；Close on Limit 用限位关闭阀门）用限位关闭阀门） 这个选项，然后确认，这样关阀的的方式就变为了力矩关。

开阀的方式同上，它的菜单为C3，找到OL ，然后确认就OK 了。

了。

2 设定开关阀门的位置设定开关阀门的位置首先将执行机构上的红色旋钮转到就地位置，在设定和调整执行器的功能菜单下找到LC （Set CloseTorque Move to Close ） 设定关位菜单，然后顺时针旋动执行机构上的黑色旋钮，阀门会向下运动直到停止，这时用遥控确认一下，这样阀门的关闭位置就定好了。

定好了。

此时将阀门的行程指示牌和阀门的关闭位置对齐。

此时将阀门的行程指示牌和阀门的关闭位置对齐。

再找到LO(SetOpen Limit Move to Open)设定开位菜单，然后逆时针旋动执行机构上的黑色旋钮，阀门会向上运动，当阀门移动到行程指示盘的全开位置时旋动执行机构上的黑色旋钮到停止位置。

此时用遥控器确认一下，开位就确定好了。

置。

此时用遥控器确认一下，开位就确定好了。

3 锁紧行程螺母锁紧行程螺母旋动执行机构上的黑色旋钮让阀门运行到全关位置，将行程螺母旋到最下面，然后再往上退三分之一圈，然后锁死就行了。

最后将手轮中心密封盖用聚四氟乙烯带密封并完全上紧，确保执行机构中心套筒内不进水。

最后将执行机构上的红色旋钮旋转到远方位置，并用挂锁锁定就行了。

位置，并用挂锁锁定就行了。

注意事项：电动切手动的时候，把红色旋钮打到停止(stop）位置，然后将手／电动切换手柄切到手动位置，然后操作手轮然后将手／电动切换手柄切到手动位置，然后操作手轮。

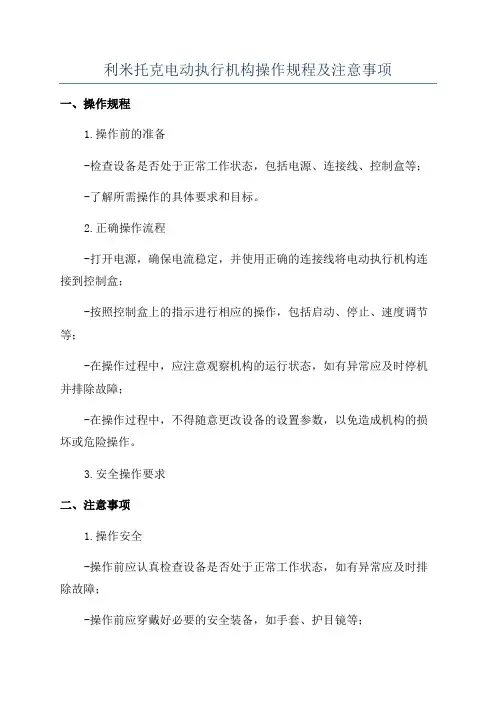

利米托克电动执行机构操作规程及注意事项
一、操作规程
1.操作前的准备
-检查设备是否处于正常工作状态，包括电源、连接线、控制盒等；
-了解所需操作的具体要求和目标。

2.正确操作流程
-打开电源，确保电流稳定，并使用正确的连接线将电动执行机构连接到控制盒；
-按照控制盒上的指示进行相应的操作，包括启动、停止、速度调节等；
-在操作过程中，应注意观察机构的运行状态，如有异常应及时停机并排除故障；
-在操作过程中，不得随意更改设备的设置参数，以免造成机构的损坏或危险操作。

3.安全操作要求
二、注意事项
1.操作安全
-操作前应认真检查设备是否处于正常工作状态，如有异常应及时排除故障；
-操作前应穿戴好必要的安全装备，如手套、护目镜等；
-操作过程中应时刻保持警惕，如发现异常应及时停机并采取相应的
措施。

2.环境安全
-操作过程中应注意观察周围环境，如有不安全因素及时采取措施，
并报告相关负责人。

3.设备保养
-定期维护保养电动执行机构，包括清洁机构外壳、润滑传动部件、
检查电源线等；
-对机构的关键部件进行定期检测和更换，以确保设备的正常运行；
-在设备长时间停用前，应对机构进行彻底的清洁和保养工作，防止
灰尘等杂物对机构造成损坏。

4.事故处理
-在事故处理前应确保自身安全，然后采取相应的应急措施，如切断
电源等；
-在事故得到控制后，应及时通知相关负责人，进行事故调查和处理，以防止类似事故再次发生。

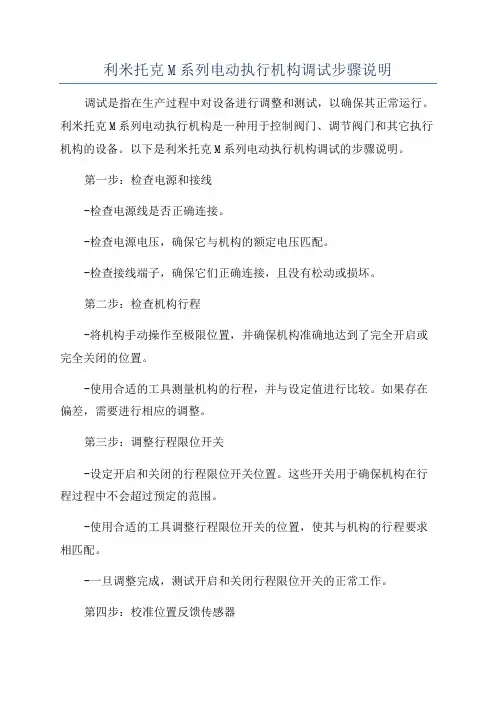

利米托克M系列电动执行机构调试步骤说明调试是指在生产过程中对设备进行调整和测试，以确保其正常运行。

利米托克M系列电动执行机构是一种用于控制阀门、调节阀门和其它执行机构的设备。

以下是利米托克M系列电动执行机构调试的步骤说明。

第一步：检查电源和接线-检查电源线是否正确连接。

-检查电源电压，确保它与机构的额定电压匹配。

-检查接线端子，确保它们正确连接，且没有松动或损坏。

第二步：检查机构行程-将机构手动操作至极限位置，并确保机构准确地达到了完全开启或完全关闭的位置。

-使用合适的工具测量机构的行程，并与设定值进行比较。

如果存在偏差，需要进行相应的调整。

第三步：调整行程限位开关-设定开启和关闭的行程限位开关位置。

这些开关用于确保机构在行程过程中不会超过预定的范围。

-使用合适的工具调整行程限位开关的位置，使其与机构的行程要求相匹配。

-一旦调整完成，测试开启和关闭行程限位开关的正常工作。

第四步：校准位置反馈传感器-利米托克M系列电动执行机构通常配备了位置反馈传感器，用于提供机构位置信息。

-使用合适的工具校准位置反馈传感器，确保它们准确地反映机构的实际位置。

-测试位置反馈传感器的正常工作，并确保它们与机构的行程要求相匹配。

第五步：测试控制信号-使用适当的控制信号（如模拟信号或数字信号）来操作机构，并测试其正常运行。

-检查机构是否按照预定的要求进行开启和关闭操作。

-测试机构对不同控制信号的响应速度和灵敏度，并确保其符合要求。

第六步：测试紧急停止功能-测试机构的紧急停止功能，确保在发生紧急情况时能够迅速停止机构运动。

-使用合适的方法和工具来触发紧急停止功能，并检查机构是否停止运动。

-测试紧急停止功能的可靠性和响应时间，并确保其符合要求。

第七步：进行系统整体测试-将机构与控制系统（如PLC或DCS）集成，并进行系统整体测试。

-在正常运行条件下，测试机构的各项功能是否正常工作，并确保它们与控制系统的要求相匹配。

-检查机构的日志记录和报警功能，以便在发生异常或故障时能够及时发现和处理问题。

SIPOS电动执行机构调节步骤步骤一：确认调节目的和要求在进行调节之前，首先要明确调节的目的和要求。

根据所需的控制参数，例如阀门的开度或流量，来确定调节的范围和目标。

同时还需要确认所使用的控制信号类型和范围，以及所使用的控制系统的设定参数。

步骤二：检查执行机构的状态在开始调节之前，需要对执行机构进行全面的检查，确保其正常运行。

检查执行机构的电源接线是否正确，以及电气元件的连接是否稳固。

同时还需要检查执行机构的机械部分，如传动装置和阀门连接情况等，确保其没有松动或堵塞等问题。

步骤三：调节控制信号调节控制信号是调节执行机构的关键步骤之一、根据所使用的控制系统，可以通过调节控制器的输出信号或手动设置控制信号来实现。

在调节之前，需要确保控制信号的类型和范围与执行机构的要求相匹配。

可以通过调节控制器的参数设置来调整信号的大小和响应速度，以达到所需的控制效果。

步骤四：调节执行速度和力矩执行机构的速度和力矩是调节过程中需要关注的另外两个重要参数。

可以通过调节执行机构的电机控制器的参数来实现。

对于速度的调节，可以通过调整电机的转速和加速度来实现。

对于力矩的调节，可以通过调整电机的输出功率和力矩转矩比来实现。

在调节过程中，需要根据实际情况进行实验和调整，以获得最佳的调节效果。

步骤五：测试和验证调节效果完成调节过程后，需要进行测试和验证调节效果。

可以通过观察执行机构的运行情况和输出参数的变化来评估调节的效果。

对于阀门执行机构，可以通过测量阀门的开度和流量来验证调节的准确性。

如果调节效果不理想，可以进行二次调整或修正，直到达到要求的控制效果为止。

步骤六：记录和报告调节过程在进行调节过程中，需要记录关键的参数和操作，包括控制信号的设置、执行机构的响应和调节效果等。

这些记录可以用于后续的维护和分析，以及提供调节结果的报告。

以上就是SIPOS电动执行机构的调节步骤。

在实际调节过程中，需要根据具体的情况和要求进行调整和改进，以确保最佳的调节效果。

Rotork电动执行器操作规程（原理描述）1检查和准备1.1检查执行机构及附属装置处于完好状态；1.2检查电动执行机构状态指示灯正常；1.3检查执行机构与阀门连接法兰螺栓紧固；1.4检查是否缺乏润滑。

1.5确保阀杆和驱动轴套清洁和润滑。

1.6如果电动阀门很少操作，应制定一份日常运行计划。

1.7确保执行器上不能有过多得灰尘或污物。

1.8每5年应更换电池。

2操作内容及步骤2.1就地电动操作1)将执行机构红色选择旋钮逆时针旋转至就地位置，此时显示器上的黄色指示灯闪烁；2)相邻的黑色旋钮可进行开、关阀操作，显示器上红色指示灯闪烁表示正在开阀，红色指示灯亮表示阀全开。

绿色指示灯闪烁表示正在关阀，绿色指示灯亮表示阀全关。

3)将执行机构红色选择旋钮顺时针旋转至STOP位置，执行机构停止动作。

2.2远程电动操作1)将执行机构红色旋钮顺时针旋转至远程位置；2)在站控机控制流程图上，点击流程图上对应的阀门的状态框，在屏幕上显示该阀门的操作界面；3)根据要求，点击该界面上的“开阀”或“关阀”按钮，同时点击“确定”按钮，实现阀门的远程开关。

4)点击界面上的停止按钮，阀门停止开关动作。

2.3手动操作1)压下离合器手柄的同时慢慢旋转手轮直到离合器全部啮合为止；2)放开离合器手柄，转动手轮进行阀门的开关；3)当阀门全开或全关后，相应将手轮回转半圈。

3操作后的检查3.1检查阀门状态，指示灯正确，液晶显示屏无报警；3.2检查是否缺乏润滑；3.3检查无漏气。

4风险提示及削减措施4.1风险提示：电压过高或过低，造成设备损坏；削减措施：配电箱安装过电压保护器，防止设备损坏。

4.2风险提示：电动头漏电，造成人员触电；削减措施：做好日常维护保养。

5维护保养5.1日常检查执行器正确安装调试后，可实现无故障运行。

日常巡检中的主要内容不少于如下内容：（1）检查执行器与阀门连接法兰螺栓是否有松动；（2）检查执行器齿轮箱有无漏油；（3）检查阀位指示是否正确；（4）检查开关过程中有无异常声音，需要时进行维护。

电动执行机构的一些常见故障处理方法及操作规程电动执行机构的一些常见故障处理方法假如您的电动执行机构长期使用那么显现问题是在所难免的。

也并不是说厂家生产的产品质量有问题，无论什么东西使用时间长了都会有一些小毛病的，因此本身学会一些简单的电动执行机构维护和修理方法才是王道，可能有人说显现问题可以找厂家来维护和修理，这也是对的。

但是假如只是小问题的话，等厂家来维护和修理既挥霍时间，又耽搁称重工作，相像有点得不偿失哈！今日我告知大家关于电动执行机构的一些常见故障处理方法，希望对大家有所帮忙。

一．指示灯故障1、故障现象：调试中发觉电动执行器的执行机构通电后，给信号开可以，关不动作。

故障判定和检修过程：先认真检查反馈线路，确认反馈信号无故障，给开信号时开指示灯亮，说明开正常，给关信号时关指示灯不亮，说明关可控硅部分有问题，首先检查关指示灯，用万用表检测发觉关指示灯开路，将其更换后故障排出。

结论：关和开指示灯不亮（开路）时可控硅不动作。

2、故障现象：给电动执行机构通电后发觉电源指示灯不亮，伺放板无反馈，给信号不动作。

故障判定和检修过程：因电源指示灯不亮，首先检查保险管是否开路，经检查保险管完好，综合故障现象，可以推断故障有可能发生在伺放板的电源部分，接着检查电源指示灯，用万用表检测发觉指示灯开路，更换指示灯故障排出。

结论：电源指示灯开路会造成整个伺放板不工作。

二、电阻电容1、故障现象：执行机构通电后给关信号（4mA）执行机构先全开后再全关。

故障判定和检修过程：先拆除伺放板，直接给执行机构通电发觉仍旧存在原故障，检查电阻，电阻阻值正常，说明电阻没问题，检查电机绕组，发觉阻值正常，电机没问题。

由此故障推断有可能电容坏，重新更换电容，故障排出。

结论：显现该问题时首先怀疑电阻和电容。

2、故障现象：电动执行机构通电后，给定一个信号（例75%），执行机构会全开到底，然后回到指定位置（75%）。

故障判定和检修过程：依据以上故障现象，首先要判定是伺放板和执行机构那一个有问题。

ROTORK电动执行器操作规程一、就地控制的电动操作1、开机前检查（1）确认手动/自动选择手柄的确脱离手动定位，已经复位于初始位置；（2）确认电源电压与执行器铭牌上的标称相符，即可开启电源；（3）确认电动执行器处于电源连通状态,液晶显示屏的淡黄色背景灯和一个指示阀位的指示灯也将点亮，显示屏上可以看到阀门开启的百分数或行程末端的符号；（4）确认红色选择器,被锁定在LOCAL(现场控制)位置；（5）最后确认该电动执行机构,正确进入待机状态。

2、开启阀门（1）旋启红色选择器于OPEN（2）显示器上红色指示灯闪烁，液晶显示屏上显示●%-OPEN电动执行器驱动阀门处于全开位置3、关闭阀门（1）旋启红色选择器于CLOSE（2）显示器上绿色指示灯闪烁，液晶显示屏上显示●%-CLOSE电动执行器驱动阀门处于全关位置4、停止启闭阀门（1）顺时针选择红色选择器至STOP；（2）显示器上黄色指示灯亮；（3）液晶显示屏上显示××%中间位置或某个位置；（4）电动执行器驱动阀门可停在中间任意位置。

二、就地控制的手动操作1、确认执行器电源已断开，电机已停止转动；2、压下手动/自动手柄，使其处于手动定位；3、旋转手轮挂上离合器；4、松开手柄，手动/自动手柄将回到初始位置，手轮轴上的离合器将保持啮合状态；5、操作者顺时针旋转手轮，可关闭阀门，阀门顶端阀位指示器箭头，与管道气体走向垂直，阀门全关；6、操作者逆时针旋转手轮，可开启阀门，阀门顶端阀位指示器箭头，与管道气体走向平行，阀门全开；7、执行器实施电动操作时，手轮将自动脱离手动操作状态。

三、注意事项远程控制功能的实施全部纳入无锡—张家港输气管道SCADA系统统一控制，不属于本规程实施范围。

电动执行器的操作
一、远控电动操作
旋转红色选择器钮，REMOTE（远控）所对应箭头与面板上箭头对应，即阀门为远控状态，可远控开关阀门。

二、就地电动操作
1.旋转红色选择器钮，LOCAL（就地）所对应箭头与面板上箭头对
应，即阀门为就地状态，可就地开关阀门。

2.再转动黑色开关钮，CLOSE为关闭阀门，OPEN为开启阀门。

操
作时时黑色旋钮上CLOSE或OPEN箭头与面板上箭头对应，阀门有动作即可松开，黑色旋钮自动复位。

3.此时若无“停止”命令，阀门将至全关或全开状态。

4.旋转红色选择器钮，至STOP位置，可以使阀门中途停止。

三、手动操作
1.把红色旋钮旋转到STOP位置，然后继续操作。

2.按动离合器，直到离合器到位，转动手轮确认已经带载，松开
离合器，就可以转动手轮来操作执行机构。

3.如果离合器不能到位，切记不要强行按离合器到位，要转动手
轮，边转动手轮边轻轻按着离合器，直到离合器到位，转动手轮确认带载，松开离合器，就可以转动手轮来操作执行机构。

4.如果不能让离合器到位，那么执行机构传动部分一定是出现了
过扭矩，此时需要把执行机构拆下来释放传动机构过扭矩，然后重新按动离合器。

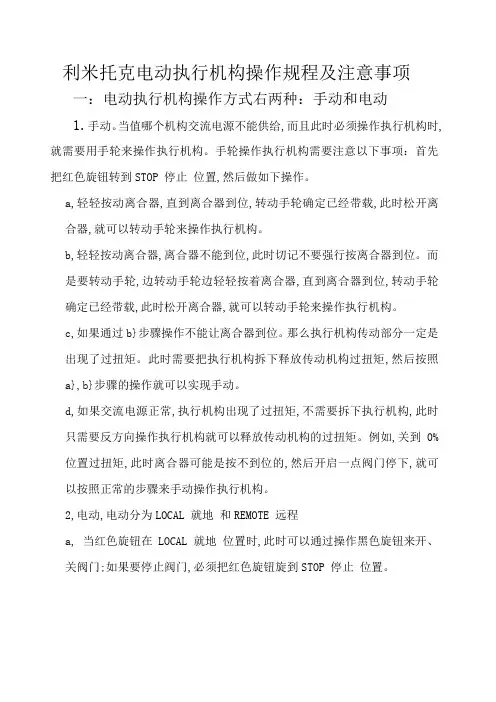

利米托克电动执行机构操作规程及注意事项一：电动执行机构操作方式右两种：手动和电动1.手动。

当值哪个机构交流电源不能供给,而且此时必须操作执行机构时,就需要用手轮来操作执行机构。

手轮操作执行机构需要注意以下事项：首先把红色旋钮转到STOP 停止位置,然后做如下操作。

a,轻轻按动离合器,直到离合器到位,转动手轮确定已经带载,此时松开离合器,就可以转动手轮来操作执行机构。

b,轻轻按动离合器,离合器不能到位,此时切记不要强行按离合器到位。

而是要转动手轮,边转动手轮边轻轻按着离合器,直到离合器到位,转动手轮确定已经带载,此时松开离合器,就可以转动手轮来操作执行机构。

c,如果通过b}步骤操作不能让离合器到位。

那么执行机构传动部分一定是出现了过扭矩。

此时需要把执行机构拆下释放传动机构过扭矩,然后按照a},b}步骤的操作就可以实现手动。

d,如果交流电源正常,执行机构出现了过扭矩,不需要拆下执行机构,此时只需要反方向操作执行机构就可以释放传动机构的过扭矩。

例如,关到0%位置过扭矩,此时离合器可能是按不到位的,然后开启一点阀门停下,就可以按照正常的步骤来手动操作执行机构。

2,电动,电动分为LOCAL 就地和REMOTE 远程a, 当红色旋钮在LOCAL 就地位置时,此时可以通过操作黑色旋钮来开、关阀门;如果要停止阀门,必须把红色旋钮旋到STOP 停止位置。

当红色旋钮在LOCAL 就地位置时,REMOTE 远程即DCS不能对执行机构进行任何操作。

b, 当红色旋钮在REMOTE 远程位置时,此时只能通过DCS来操作执行机构。

如果阀门是开关阀,通过DCS只能把阀门开到位或者关到位;如果阀门有其他规定,需要在中间某个位置停,那么可以通过DCS给停命令。

例如泵的出口有特别规定,在起泵前必须让阀门停在10%的开度位置。

同样当红色旋钮在REMOTE 远程位置时,在现场,通过旋转黑色旋钮不能对执行机构进行任何操作。

当然也不允许这样操作,这可能会带来一些故障影响到执行机构的正常操作。
