MNS3.0和MNS2.0的区别
我公司生产MNS 柜技术与德国ABB 公司同步发展，主要零部件来源于德国ABB 公司，质量水平始终保持国际先进水平，目前我公司推出最新型MNS3.0版低压开关柜，和目前传统的MNS2.0柜相比，具有以下改进：
1. 抽屉规格多，新增4E ，12E ，20E,32E 规格抽屉，更方便工程设计和节省柜体体积
2. 抽屉内一，二次元件分室安装，更有利于防电弧性能，提高安全性。
3. 抽屉的操作手柄和开关手柄合为一个手柄，在保留机械联锁功能的同时简化了操作.
克服了MNS2.0柜的手柄操作复杂,且易被误操作而损坏的缺点.
4. 一，二次接插件均有导轨导向，控制端子排为可移动式，保证了准确接插,使一，
二次接插件在抽插时更准确，更灵活,设备的可靠性提高很多.
5. 插件的触头采用最新型结构,触头带转动结构,在插入垂直母线自动校准位置,不但
使抽屉组件抽插更轻便和灵活,而且触头和垂直母线的接触压力更大,接触性能更好
MNS2.0触头 MNS3.0触头
6. 装置室隔板带滑轮装置，每个抽屉单元上也带有一个塑料导轨，便于抽屉准确地
抽出插入,抽屉抽插更灵便.
7. 抽屉面板上的仪表板可移动，便于接线.
日期：8 月25日2003年页码： 2/3
作者： Wayne zhang
8. 门板，侧板加装密封圈，提高防潮性能，防水性能。
9. 后/侧板直接固定在C型骨架上，无需额外连接件.
10. 电缆小室增加抽屉标志条，便于维护人员识别.
11. 可选择600mm宽的电缆小室.。
中置式开关柜五防联锁1 引言高压开关柜的联锁是保证电力网平安运行、确保设备和人身平安、防止误操作的重要措施。
GB3906?3－35kV交流金属封闭开关设备?对此也作了明确规定。
一般把联锁描绘为：防止误分、误合断路器：防止带负荷分、合隔分开关；防止带电挂(合)接地线(接地开关)：防止带接地线(开关)合断路器、负荷开关：防止误入带电间隔。
上述五项防止电气误操作的内容，简称“五防〞。
“五防〞装置一般可分为机械、电气和综合三类。
目前，市场上高压开关柜类型很多，大多数都有较完善的联锁方式。
但仍有不少高压开关柜的联锁尤其是机械联锁不完善，尚不能完全到达“五防〞要求。
为此，本文就电力系统中大量使用的KYN28－12型金属封闭铠装移开式开关设备(以下简称中置柜)的“五防〞联锁所存在的问题和详细改进方案提出本人的一些看法。
2 中置柜下门联锁的改进设计中置柜的馈电柜下门(电缆室门)联锁是通过接地开关操动机构实现的，当接地开关分闸时，接地开关操作杆上的凸轮使下门联锁机构中的销轴锁住固定在下门的舌板，使下门不能翻开；当接地开关合闸时，接地开关操作杆上的凸轮将销轴下压，使销轴上的颈部位于舌板位置，舌板可以脱开销轴，下门可以翻开。
正常情况下，这一联锁可以实现下门的平安防护要求：断路器闭合时，电缆室带电，接地开关不能合闸操作，下门不能翻开，防止人员误入带电的电缆室；只有当断路器断开，接地开关合闸，电缆室不带电时才能翻开下门进入电缆室，但是，在非正常工作时(如调试、维修)，在下门翻开后而忘记关上的情况下，接地开关还可以进展分、合闸操作，这时假设接地开关分闸，断路器就可以进展合闸操作，而一旦断路器关合，电缆室就带电，而由于下门已经翻开，人员很容易进入带电的电缆室而发生人身平安事故。
这是中置柜设计中存在的一个严重的平安隐患。
原设计在设计防误联锁时，只考虑到电缆室带电时下门不能翻开，而忽略了在下门翻开时电缆室可以带电，即没有作反向考虑，以致留下这一平安隐患。
论高压开关柜“五防”联锁功能实现及应用作者：庞晓静高金茹来源：《科学与财富》2016年第26期摘要：供电是否具有可靠性前提是供电设备必须能够保证安全运行，因此所有电力设备在五防连锁方面的要求必须达到，本篇文章对高压开关柜五防连锁功能的实现和应用进行阐述，并对缺乏可靠性的设计进行修改，使供电设备距离高压开关柜五防联锁的要求更进一步。
关键词：高压开关柜；五防联锁；实现和应用变电运行人员在在操作供电设备时主要应用高压开关柜这一设备，高压开关柜的机械联锁在供电设备电力网中尤为重要，它能够保证电力网在供电设备中安全运行、变电人员在使用设备是具有安全保障并且降低错误出现频率。
1 开关柜的分类高压开关柜有两个名称，一是高压成套开关二是高压成套配电装置，生产厂家在有详细的电气一次主接线图的情况下，将控制电器、保护电器、测量电器等以及母线、载流导体、绝缘子等装置在密闭或者开放式的金属硅内部，高压开关柜在电力系统中的主要工作是接收电能并把电能分配的功能，气压等级规定在3～35kV之间。
高压开关柜在运作过程中主要以断路器为主，因此，根据断路器的安装手法可以将开关柜分为两大类：移开式或手车式和固定式。
1.1 移开式或手车式（用Y表示）在可调节的手车上都会安装断路器这类柜内的重要元件，手车柜在开关方面互换性良好，因此在供电时能够确保电路的可靠性。
常用的手车类型有隔离手车、计量手车、断路器手车、TV手车、电容器手车和站用变压器手车等。
KYN型高压开关柜体积较小，电流故障问题出现频率低，这种高压开关柜普遍应用在供电系统中。
KYN型高压开关柜主要分为柜体和手车两个结构，柜体内部被分隔成四个单独空间：断路器手车式、母线室、电缆室和继电器仪表室。
柜体内手车分布在试验位置和工作位置，每一个位置都有固定范围，在这个范围内手车可以相互转换，固定范围是为了保障联锁的可靠性。
1.2 固定式（用G表示）固定式开关柜是指柜内一切元件都是被固定在开关柜内部，这比移动式开关柜操作简单，使用起来更经济。

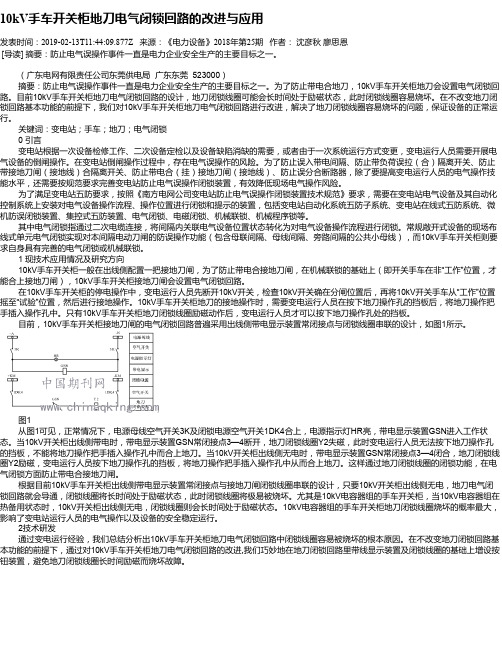

10kV手车开关柜地刀电气闭锁回路的改进与应用发表时间：2019-02-13T11:44:09.877Z 来源：《电力设备》2018年第25期作者：沈彦秋廖思恩[导读] 摘要：防止电气误操作事件一直是电力企业安全生产的主要目标之一。
