10KV开关柜的联锁及实现方法答案

高压开关柜钥匙联锁定义安全联锁装置(Safetyinter1ock)：在危险排除之前能阻止接触危险区，或者一旦接触时能自动排除危险状态的一种装置(根据GB4943-2001中1.2.7.6条定义)。

安全联锁装置应包含两个概念：一、为了安全性；二、必须与设备、机械等控制装置联动。

开关设备作为重要的装备，不仅存在机械方面的安全，更有着高电压的潜在危害，伤害是致命的，因此开关设备更加需要可靠的安全联锁装置。

对于高压开关柜阻止接触危险区、或是阻止危险发生是必须的，五防联锁就是这个要求。

如抽出式开关柜的一次触头，断路器不在柜内，金属活门必须保持关闭，不能手动去打开活门，就必须要有联锁，阻止人为打开。

活门与触头盒保持IP2X,不能手动变形导致接近高压带电触头。

基本上不会有一旦接触自动排除，高电压不允许，瞬间高压的危害已经发生，也很难排除。

采用电弧吸收装置可以实现，即电弧在5ms内熄灭，但成本很高。

接地开关同样需要联锁，相同的是接地开关在合、分各有一把锁，接地开关合的锁用来去开变压器隔室的门；接地开关分的锁去操作断路器等等。

主动机械联锁，意味着采用主动的方式，禁止或限制操作，如操作手柄无法插入，没有钥匙无法解锁等等，是操作人员可以主动看得到的。

而被动联锁，是在操作人员不知情的情况下，通过内部的锁杆、挡板等部件阻止操作继续行进，如接地开关合闸后，断路器底盘车丝杆凸台被划板的阻止，操作人员不知道是否有联锁，会盲目的使劲的摇进，自认为产品就是需要很大的力操作，力矩过大就会使划板磨掉，从而可以将断路器摇进到工作位置，既在接地开关合闸状态下，摇进断路器到工作位置，从而可以合闸造成带接地线合闸，从而引发接地故障。

机械钥匙联锁就是主动联锁，所有操作都是有盖板需要钥匙打开，没有钥匙就不能操作，主动限制操作，主动按操作程序一步一步操作，简单明了。

根据系统联锁需要，有时一个位置要装多把锁，或者多把锁钥匙去置换一把钥匙，即只要满足多个条件才能去解锁一个关键的闭锁。

10KV开关柜二次接线图解1、综述10kV开关柜的主要部分包括：真空断路器、电流互感器、就地安装的微机保护装置、操作回路附件（把手、指示灯、压板等等）、各种位置辅助开关。

其中，断路器与电流互感器安装在开关柜内部，微机保护、附件、电度表安装在继电器室（沿用以前的叫法，其实已经没有继电器了）的面板上，端子排与各种电源空气开关安装在继电器室内部，端子排通过控制电缆或专用插座与断路器机构连接。

理解开关柜的二次接线，我们需要找到两份图纸：综自厂家提供的保护原理图、接线图；开关柜厂家提供的二次原理图、配线图、端子排图、断路器机构原理图。

综自厂的图纸是开关柜厂家的设计原始依据，也是我们审核开关柜厂家图纸的依据。

开关厂的原理图一般都是根据综自厂的原理图修改的，再示意性的画出电流、电压、信号量的输入，控制量的输出。

2、10kV电缆出线中置柜的二次接线KYN28A（GZS1）中置柜是城区变电站使用最多的10kV开关柜型式，从正面看，它明显分成三部分，最上面是继电器室，中间是断路器室，下面是空室（什么也没有），母线等高压设备安装在背面的柜体内。

如图8-1-1所示。

图8-1-12.1继电器室继电器室的面板上，安装有微机保护装置、操作把手、保护出口压板、指示灯（合位红灯、分位绿灯、储能完成黄灯）；继电器室内，安装有端子排、微机保护控制回路直流电源开关、微机保护工作直流电源、储能电机工作电源开关（直流或交流）。

图8-1-1是早期开关柜的图片，继电器室就是安装电流表和指示灯的位置。

2.2断路器室10kV中置柜最常用的断路器是VS1真空断路器，断路器机构内的接线通过专用插座与继电器室的端子排联接。

插头的一段与断路器机构固定连接，另一段是一个专用插头，配套的插座安装在断路器室的右上方，从插座引出线接至继电器室端子排。

为了搞明白二次回路，我们需要对操作过程进行一定的了解。

中置柜断路器手车有三个位置：断开、试验、运行（需要注意的是，断路器手车和断路器是两个概念，断路器手车其实就是断路器和它的座）。

欠压脱扣器是一个线圈，中间有一个打击脚，卡在断路器机构牵引杆上，使机构始终处于解锁状态，保证无法储能合闸。

（如此时强行储能合闸的话，会使牵引杆断裂）。

当线圈得到足够的电压时，打击脚被吸合，退出牵引杆的运动轨迹，从而断路器可正常合分。

回路:.电流通过器件或其他介质后流回电源的通路。

通常指闭合电路.PS:不是从+极出来,回到正极.而是从正极出来,通过负载,流到负极.二次回路:由二次设备互相连接，构成对一次设备进行监测、控制、调节和保护的电气回路称为二次回路。

PS:说白了,就是如果某个回路不容易直接控制,或者调节,那么可以另外给它加个2次回路,用来改变或者控制主回路的参数.常见的有,用弱电回路监测,控制强电回路.中置式开关柜五防联锁的改进探讨2011-04-29 16:31 来源：电气世界160人参与0条评论打印字号:T|T 高压开关柜的联锁是保证电力网安全运行、确保设备和人身安全、防止误操作的重要措施。

GB3906《3－35kV交流金属封闭开关设备》对此也作了明确规定。

一般把联锁描述为：防止误分、误合断路器：防止带负荷分、合隔离开关；防止带电挂(合)接地线(接地开关)：防止带接地线(开关)合断路器、负荷开关：防止误入带电间隔。

上述五项防止电气误操作的内容，简称“五防”。

“五防”装置一般可分为机械、电气和综合三类。

目前，市场上高压开关柜类型很多，大多数都有较完善的联锁方式。

但仍有不少高压开关柜的联锁尤其是机械联锁不完善，尚不能完全达到“五防”要求。

为此，本文就电力系统中大量使用的KYN28－12型金属封闭铠装移开式开关设备(以下简称中置柜)的“五防”联锁所存在的问题和具体改进方案提出本人的一些看法。

2 中置柜下门联锁的改进设计中置柜的馈电柜下门(电缆室门)联锁是通过接地开关操动机构实现的，当接地开关分闸时，接地开关操作杆上的凸轮使下门联锁机构中的销轴锁住固定在下门的舌板，使下门不能打开；当接地开关合闸时，接地开关操作杆上的凸轮将销轴下压，使销轴上的颈部位于舌板位置，舌板可以脱开销轴，下门可以打开。

浅析变电站10kV高压开关柜的机械联锁广东电网公司佛山供电局变电一部卢敏波[摘要] 介绍了10kV高压开关柜机械联锁的实现方式，分析了现行高压开关柜机械联锁实现过程中存在的问题和不足，并提出完备机械联锁的基本要求。

[关键词] 高压开关柜机械联锁完整性1 概述广东省内的110kV、220kV变电站的10kV配电设备基本上使用的都是金属封闭式开关设备，包括高压开关柜、高压PT柜、高压站用变柜等。

高压开关柜是变电运行人员最为频繁操作的设备之一，因此高压开关柜的“机械联锁”相当重要，是保证电力网安全运行、确保设备和人身安全、防止误操作的重要措施。

《3～35kV交流金属封闭开关设备》（GB3906—91）对此作了明确规定，此国家标准把“联锁”描述为：“金属封闭式开关设备应具有：防止带负荷分、合隔离开关（隔离插头）；防止误分、误合断路器、负荷开关、接触器（允许提示性）；防止接地开关处在闭合位置时关合断路器、负荷开关等开关；防止再带电时误合接地开关；防止误人带电隔室等功能”，上述五项防止电气误操作的内容，简称“五防”。

“五防”装置一般可分为机械、电气和综合三类。

机械联锁是在高压开关柜的操作部位之间用互相制约和联动的机械机构来达到先后动作的闭锁要求，机械联锁在操作过程中无需使用钥匙等辅助操作，可以实现随操作顺序的正确进行，自动地步步解锁。

在发生误操作时，可以实现自动闭锁，阻止误操作的进行。

机械联锁可以实现正向和反向的闭锁要求，加之闭锁直观，强度高，不易损坏，检修工作量小，操作方便，运行可靠等优点，所以受到运行和检修人员的欢迎。

目前，市场上高压开关柜类型很多，大多数都有较完善的联锁方式。

但仍有不少高压开关柜的联锁尤其是机械联锁不完善，还不能完全达到“五防”要求。

为此，本文着重分析机械联锁的几个问题，供大家研究探讨。

2 有关机械联锁几个问题的探讨2.1 断路器与隔离开关的联锁实现方式众所周知，隔离开关无专门的灭弧装置，一般不能用来接通或切断负荷电流。

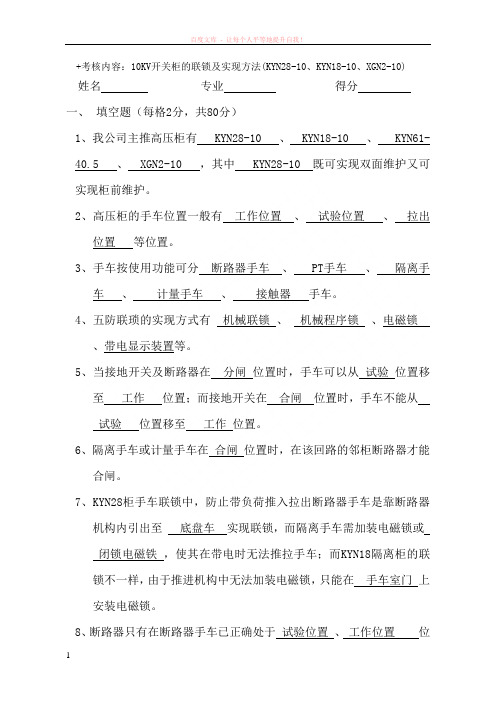

+考核内容：10KV开关柜的联锁及实现方法(KYN28-10、KYN18-10、XGN2-10)姓名专业得分一、填空题（每格2分，共80分）1、我公司主推高压柜有 KYN28-10 、 KYN18-10 、 KYN61-40.5 、 XGN2-10 ，其中 KYN28-10 既可实现双面维护又可实现柜前维护。

2、高压柜的手车位置一般有工作位置、试验位置、拉出位置等位置。

3、手车按使用功能可分断路器手车、 PT手车、隔离手车、计量手车、接触器手车。

4、五防联琐的实现方式有机械联锁、机械程序锁、电磁锁、带电显示装置等。

5、当接地开关及断路器在分闸位置时，手车可以从试验位置移至工作位置；而接地开关在合闸位置时，手车不能从试验位置移至工作位置。

6、隔离手车或计量手车在合闸位置时，在该回路的邻柜断路器才能合闸。

7、KYN28柜手车联锁中，防止带负荷推入拉出断路器手车是靠断路器机构内引出至底盘车实现联锁，而隔离手车需加装电磁锁或闭锁电磁铁，使其在带电时无法推拉手车；而KYN18隔离柜的联锁不一样，由于推进机构中无法加装电磁锁，只能在手车室门上安装电磁锁。

8、断路器只有在断路器手车已正确处于试验位置、工作位置位置时，才能合闸操作。

9、XGN2-10柜，操作面板手柄必须处于检修位置时才能开前下门；操作面板手柄必须处于分断闭锁位置时才能操作隔离开关；操作面板手柄必须处于工作位置时才能合断路器；10、柜体处于停电检修状态时，程序锁钥匙在后中门锁孔内；柜体处于带电运行状态时，程序锁钥匙在前下门背面锁孔内；11、XGN2-10柜停电检修操作顺序为：分断路器→转动操作手柄（至分断闭锁位置）→分上/下隔离开关→合上（或下）接地开关→转动操作手柄（至检修位置）→开前下门→开后中门→开电缆室门。

二、问答题1、高压柜的五防联锁指的是哪五防？（10分）答：防止误分误合断路器；防止带负荷分合上下隔离开关或带负荷推入拉出断路器手车；防止带电操合接地开关或挂接临时接地线；防止带有临时接地线或接地开关合闸时送电；防止人误入带电间隔。

变电站中10kV开关柜的机械联锁分析发布时间：2023-03-06T01:15:14.959Z 来源：《中国科技信息》2022年第10月19期作者：项上伟章义鲍必豪[导读] 机械联锁是高压电气设备五防装置四种常规防误闭锁方式中的一种项上伟章义鲍必豪33252219950905****33030419890610****33032619961018****摘要：机械联锁是高压电气设备五防装置四种常规防误闭锁方式中的一种。

根据字面意思可知，该闭锁方式是通过机械装置或机构的机械作用，来实现设备启动或操作过程中的防误联锁。

在五防装置四种常规防误闭锁方式中，机械联锁装置虽然只能实现简单的联锁功能，但最具可靠性，对于变电站高压开关柜，尤其是手车式开关柜而言，其联锁方式应首选机械联锁，只有在机械联锁无法实现时，才会考虑使用电气联锁。

基于此，对变电站中10kV开关柜的机械联锁进行研究，以供参考。

关键词：变电站；10kV开关柜；机械联锁引言10kV中压开关柜的电缆室门与接地开关具有联锁。

当接地开关合闸时，柜门才能被打开；当柜门关闭后，接地开关允许分闸。

当接地开关合闸时，电缆室门可以打开，此时操作口处的联锁插销弹出。

当电缆室门关闭，隔离操作者与电缆室后，插销缩回，接地开关才可分闸。

接地开关由合闸状态变为分闸状态时，电缆室门右侧的闭锁钩动作，紧扣电缆室门，使之无法开启，保证带电室与人员隔离。

1五防装置“五防”是对电力系统高压电气设备必须具备的五种防误功能的简称，是确保高压电气设备电力安全及使用过程中操作人员人身安全的重要措施。

五防装置的基本功能为：（1）防止带负荷分、合隔离开关。

（断路器、负荷开关、接触器合闸状态不能操作隔离开关），即防出现断路器止误分误合现象，只有操作设备与操作指令完全对应，才能对电气设备进行操作。

（2）防止误分、误合断路器、负荷开关、接触器。

（只有操作指令与操作设备对应才能对被操作设备操作）。

即防止操作人员在电气设备处于带荷状态时进行隔离开关分合操作，确保接触器、负荷开关、断路器处于合闸状态时无法对隔离开关急性操作。

10kV高压开关柜是怎么控制的？因为10kV是高压，人体是不能碰触的，因此，怎么控制这个高压开关，怎么驾驭它，其实也是一门技术，否则，高电压输电就成了空话。

下图是一个典型的10kV开关，型号为ABB,开关在柜子的中间部位。

在就地控制这个开关，其实就是下图中间的两个按钮，一个红色，一个绿色。

其中，红色为合闸按钮，绿色为分闸按钮，这两个按钮还会发光，带合闸和分闸指示。

10kV成套开关那么在理论上，这个按钮是这样的:按钮图符其实，按钮指示表现，按钮背后的电路，或许大家就不太清楚了，在此，给大家讲一下，在讲之前，特别要说明一下，原理图上的电气，画的都是未加电时的状态。

分合闸的初始状态初始状态的电路是这样的，操作电源的开关QA1处于断开状态。

回路加电后，开关是处于合闸状态的。

接着是储能，给之后的合闸作准备。

储能完成后，储能开关自动断开，这样，合闸的弹簧就可以用了，储能的标识或灯，一般为黄色。

这是合闸中的状态，开关打就地后，电流通过1-2触电接通，通过上图红线的指示流过，其中HQ是合闸线圈，其会触动储能弹簧动作，同事，断路器的辅助开关的状态随着合闸而改变。

合闸后，几个状态改变，首先，最左侧HQ上面的开关辅助触点变成了断开状态，使得合闸线圈失电。

其次，合闸的过程，让储能弹簧的能量释放，如下图：这样，储能开关的s2，s3小开关又合上，弹簧又自动储能，为下次开关动作作储备。

储能完成后，储能指示灯会重新变为黄色。

如要分闸，要按上图的绿色按钮，电路如下所示：按下分闸按钮，即途中的SB2后，分闸电路启动，因在合闸的过程中，储能弹簧已经被储能，因此，一按这个按钮，分闸动作马上启动，分闸过程完成，断路器辅助开关的位置又换回初始的状态。

怎么样，虽然是简单的分合闸，电路也是蛮复杂的，实际的开关回路要比刚刚说的要复杂的多，因为中间还有防跳的回路，保护动作引起的跳闸回路等等。

电力实事电力工程技术。

高压开关设备的联锁方式及改进摘要：由于供电设备的安全操作是确保供电可靠性的先决条件，因此电力设备需要一个稳定的五防联锁。

本文描述了开关柜的五防联锁的结构和工作原理，改进了不可靠的结构，并更可靠地满足了高压开开关柜五防联锁需求。

关键词：高压开关柜；五防联锁；可靠性电气系统中高压开关是重要电气装置。

“五防”是确保电气和人员安全的重要联锁措施。

为了确保开关柜的安全运行，规程操作必须严格遵守，保证机柜中机械联锁可靠性。

目前市场上有多种开关柜，往往联锁机构较完善。

然而，对于开关柜的联锁仍有一些规定，特别是不完善机械联锁，对“五防”要求不能完全满足时。

一、防止误分误合断路器、防止带负荷分、合隔离开关的五防联锁设计1.断路器和底盘车之间的联锁，以及S8和S9辅助开关的开关。

断路器和底盘车之间的联锁是限制开关正常运行的开关。

联锁装置原则:当底盘车处于测试位置时，使用操作手柄顺时针旋转控制传动丝杆，将推动底盘车向前直线动，用联锁片除联锁板上的限制使用扭簧，使锁紧板绕旋转轴逆时针旋转，开关复位S8辅助并切换，因为丝杆旋转远离测试位置，断路器从而切断所有闭合回路，电气闭锁达到，底盘车仅在摇向到工作位置时才依赖于联锁板联锁片约束。

当断路器机械解锁时，可以在S9辅助电机切换时进行闭合操作，因为底盘车执行器上的螺钉驱动S9辅助开关的辅助电机，因为断路器闭合闸路S9常开触点闭合进行电气合闸操作；底盘车处于当相同原理的工作状态时，无法通过合闸操作手动或电气关闭断路器，从而将底盘车置于工作位置和测试位置之间的任何位置。

断路器只有退出底盘车时才能合闸。

此外，对于已测试或可操作的断路器，由于断路器与底盘车的底板之间存在机械锁定，因此底盘车辆不能摇进出。

通过这种联锁，满足了分、合开关(隔离插头)和误分、误合的联锁要求。

2.航空插头联锁装置。

插座和插座完全用于开关柜。

二次接线接线和柜体快速接插件之间的相互作用可以用来满足电气控制的要求。
