户内环网柜作业指导书

环网柜操作说明范文一、概述环网柜是一种配电电缆连接和操作控制设备，广泛应用于城市电网、工厂、矿山等场所，以实现对电力系统的安全可靠运维。

二、环网柜的组成部分1.电缆连接模块：用于连接电缆和环网柜，包括进线、出线等。

2.隔离开关：用于隔离环网柜与外部电源之间的电路。

3.断路器：通过控制电流的通断，保护电力电缆和设备的安全运行。

4.避雷器：用于防止雷击引入的过电压损坏设备。

5.电压互感器：用于检测电压信号，提供给保护装置进行电气保护功能。

6.电流互感器：用于检测电流信号，提供给保护装置进行电气保护功能。

7.保护装置：用于电力电缆和设备的继电保护，如过载保护、短路保护等。

8.操作控制装置：通过操作按钮、显示屏等提供对环网柜的控制和监视。

三、环网柜的操作步骤1.准备工作：确保环网柜周围无障碍物，安全可靠的电源供应，并穿戴好必要的防护用具。

2.检查环网柜状态：检查外观是否完好、柜门是否关闭、显示屏是否正常等。

3.密封解锁：将环网柜的密封解锁装置打开，解除柜门的密封状态。

4.通电操作：根据需要，关闭或打开断路器和隔离开关，确保电力电缆与外部电源断开的情况下进行操作。

5.设备操作：根据需要，通过操作按钮或显示屏对环网柜进行相应的操作，如启动或停止一些设备，调节电压或电流等。

6.操作记录：记录环网柜的操作情况，包括操作人员、操作时间和操作内容等信息。

7.关闭环网柜：操作结束后，将断路器和隔离开关恢复到断开状态，并将柜门重新关闭。

8.恢复供电：确认操作安全后，可以恢复电力电缆与外部电源的连接。

四、注意事项1.操作前应检查环网柜和其附件设备的运行状态是否正常，如有故障应及时处理。

2.操作时应按照程序进行，不得擅自停止或关闭设备，防止对电力系统的正常运行造成影响。

3.操作人员应穿戴好防护用具，确保个人安全。

4.操作过程中，应注意保持环网柜及其周围的清洁和整洁，确保设备的正常运行。

5.操作记录应详细、准确，以备后续查询和分析。

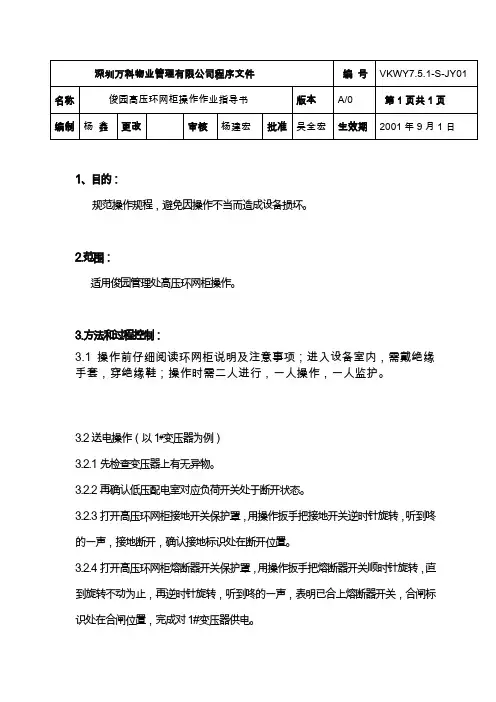

1、目的：
规范操作规程，避免因操作不当而造成设备损坏。

2.范围：
适用俊园管理处高压环网柜操作。

3.方法和过程控制：
3.1 操作前仔细阅读环网柜说明及注意事项；进入设备室内，需戴绝缘手套，穿绝缘鞋；操作时需二人进行，一人操作，一人监护。

3.2送电操作（以1#变压器为例）
3.2.1先检查变压器上有无异物。

3.2.2再确认低压配电室对应负荷开关处于断开状态。

3.2.3打开高压环网柜接地开关保护罩，用操作扳手把接地开关逆时针旋转，听到咚的一声，接地断开，确认接地标识处在断开位置。

3.2.4打开高压环网柜熔断器开关保护罩，用操作扳手把熔断器开关顺时针旋转，直到旋转不动为止，再逆时针旋转，听到咚的一声，表明已合上熔断器开关，合闸标识处在合闸位置，完成对1#变压器供电。

3.2.5对2#—6#变压器供电操作同1#。

3.3停电操作（以1#变压器为例）
3.3.1先断开低压配电室各负荷开关。

3.3.2打开高压环网柜的熔断器开关保护罩，用操作扳手把熔断器开关顺时针轻轻旋转，听到咚的一声，表明已断开熔断器开关，分闸标识处在分闸位置。

3.3.3打开1#高压环网柜的接地开关保护罩，用操作扳手把接地开关顺时针旋转，听到咚的一声，表明1#变压器进线已接地，接地标识处在接地位
置，即完成对1#变压器停电。

3.3.4 对2#—6#变压器停电操作同1#。

环网开关柜安装作业指导书1．适用范围1.电压等级 10kV配网工程2.电气类别环网开关柜的安装2. 依据及引用文件序号标准、文件相关章节条款1 GBJ147-1990《电气装置安装工程高压电器施工及验收规范》第4.4.1条规定2 GBJ149-1990《电气装置安装工程、母线装置施工及验收规范》第2.4.9条规定3 GB50171-1992《电气装置安装工程盘柜及二第2.0.9条规定次回路结线施工及验收规范》4 DL/T 5161-2002《电气装置安装工程质量检验及评定规程》第8部分:盘、柜及二次回路接线施工质量检验规定5 Q/DSG11105-2008《南方电网工程施工工艺控制规范》第十三章第二节6 中国南方电网基建工程质量WHS控制作业标准3．作业流程图：YY 主要作业内容YY N施工条件母线连接、开关调试施工准备环网柜就位、安装质量检验下接试验工序Y4．作业内容4．1本工序作业前施工条件序号项目内容确认人说明1 任务单根据本单位实际设置内容(包含本项工作)。

本工序施工负责人经审批2 图纸设备更动单、设计图纸。

本工序施工负责人经审批3 预算材料表含主、副材清单。

本工序施工负责人经审批4 施工方案施工组织、安全技术交底 (项目部级）。

本工序施工负责人经审批5 相关证照根据需要办理涉及进入工作场所的手续、证件。

本工序施工负责人有效6 确认上一工序检查合格(1)房内埋件（孔）尺寸、强度达到设计要求，焊接构件的质量符合规定；(2)房内照明消防设施齐全，接地符合规定要求；(3)基础检查：基础预埋件及预留孔洞应符合设计要求；轴线偏差<1mm/m，全长偏差<5mm；水平度<1mm/m；全长偏差<5mm；基础型钢安装后，其顶部宜高出抹平地面10mm；环网柜成套按产品技术要求执行；基础型钢与主体接地网的连接牢固，每段两端必须有明显接地；(4)不同型号的环网柜对柜坑深度及与墙体距离不一定相同，为确保设备的安装和运行，安装基础须符合设计及产品说明要本工序施工负责人合格求；4．2施工准备项目内容说明序号1 人员配置施工阶段建议工作人数现场施工负责人现场施工质安员环网柜就位技术工人3+装卸工51 1环网柜安装技术工人5+辅助工3母线安装技术工人3+辅助工3开关调试技术工人2+辅助工2技术岗位必须持有与作业工种相应、有效的上岗证,辅助工不得从事电气设备安装等专业工作；2 施工内容相对应的设备材料环网开关柜、母线、绝缘堵头及相关配件检查设备材料符合设计要求：1）主、附件清单齐全，2）柜体外观无损伤、变形，3）产品技术文件齐备，收集设备、开关合格证等原件资料及技术资料；3 施工内容相对应的器具、机械及工器具仪表工器具：电、（气）焊工具、手锤、撬棍、滚杠、活动扳手、套筒扳手、冲击钻、扭力扳手、梅花扳手、水平尺、梯子及安全工器具等；机械：吊车，专用液压手动搬运车等；仪表:电阻表（2500V）根据现场情况使用的工器具、机械符合相关要求。

环网柜试验作业指导书编码：DQSY-03目次1适用范围 (279)2编写依据 (279)3作业流程图 (279)4安全风险辨析与预控 (279)5作业准备 (13)6 作业方法 (6)7 质量控制措施及检验标准 (9)1适用范围西门站10KV西郊线与北窑线网架完善工程1.1电压等级35kV及以下配网工程。

1.2电气类别适用于10kV配网工程高压环网柜交接试验。

2编写依据表2编写依据3作业流程图图3作业流程图4安全风险辨析与预控4.1 环网柜试验作业前，施工项目部根据该项目作业任务、施工条件，参照《电网建设施工安全基准风险指南》（下简称《指南》）开展针对性安全风险评估工作，形成该任务的风险分析表。

4.2 按《指南》中与环网柜试验作业相关联的《电网建设安全施工作业票》（编码：DQSY-03-01/01），结合现场实际情况进行差异化分析，确定风险等级，现场技术员填写安全施工作业票，安全员审核，施工负责人签发。

4.3 施工负责人核对风险控制措施，并在日站班会上对全体作业人员进行安全交底，接受交底的作业人员负责将安全措施落实到各作业任务和步骤中。

4.4 安全施工作业票由施工负责人现场持有，工作内容、地点不变时可连续使用10天，超过10天须重新办理作业票，在工作完成后上交项目部保存备查。

表 4.1 作业指导书安全基准风险指南5 作业准备5.1 作业前施工条件表5.1 作业前施工条件5.2 人员、主要工器具及仪器仪表配置表5.2 人员、主要工器具及仪器仪表配置6 作业方法表6 作业方法7 质量控制措施及检验标准7.1质量控制措施7.1.1现场负责人应根据现场情况安排技术人员负责质量监控。

7.1.2作业人员必须熟悉工程作业流程和质量检验标准；技术岗位人员必须持有与作业相应、有效的上岗证。

7.1.3现场负责人在进行安全技术交底时必须详细介绍本作业质量控制要点、常见的质量通病及其防治措施。

7.1.4作业现场必须有经审核批准的设计图纸和施工方案，作业人员必须按图施工。

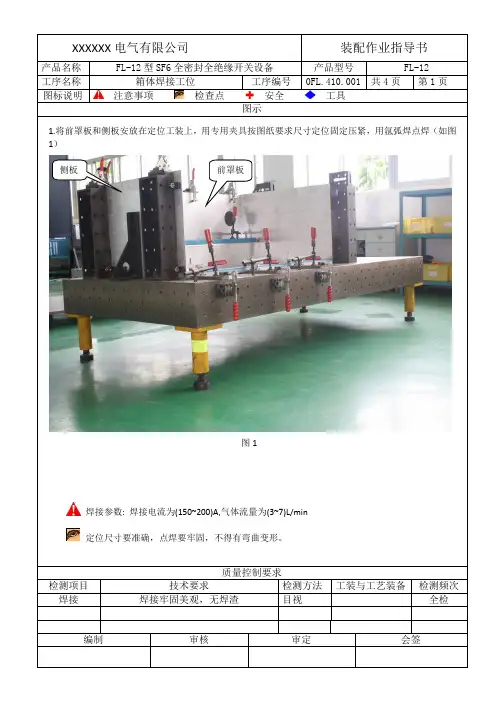

工序名称箱体焊接工位 工序编号 0FL.410.001 共4页 第1页 图标说明注意事项 检查点 安全 工具 图示 质量控制要求 检测项目技术要求 检测方法 工装与工艺装备 检测频次 焊接焊接牢固美观，无焊渣 目视 全检1.将前罩板和侧板安放在定位工装上，用专用夹具按图纸要求尺寸定位固定压紧，用氩弧焊点焊（如图1）图1焊接参数: 焊接电流为(150~200)A,气体流量为(3~7)L/min定位尺寸要准确，点焊要牢固，不得有弯曲变形。

前罩板侧板工序名称箱体焊接工位工序编号0FL.410.001 共4页第2页图标说明注意事项检查点安全工具图示2.将点焊好的箱体按图纸要求，全部用焊接模板定位,用螺柱焊机焊接M8X20的不锈钢螺钉（如图2）定位板螺柱焊机图2焊接参数:焊接电流时间65~75;提升电弧16.5~18;气体流量(2~3)L/min。

螺柱焊接要牢固,不能有脱焊,并且尺寸要准确质量控制要求检测项目技术要求检测方法工装与工艺装备检测频次焊接焊接牢固美观，无焊渣目视全检工序名称箱体焊接工位工序编号0FL.410.001 共4页第3页图标说明注意事项检查点安全工具图示3.将焊好螺柱的箱体用专用叉车安装在变位机上,并固定牢固,再将气缸夹紧，在机器人上找到相对应的程序，并检查和校对程序与实际焊接线路相吻合，然和再启动焊接按钮进行焊接（如图3）图3焊接参数：用脉冲焊接；焊接电流（120~130）A;电压（22~23）V；焊接速度（40~50）cm/min箱体焊必须牢固可靠,且密封性能好,焊完必须检查每条焊缝和连接口无虚焊、假焊、偏焊，如有应立即修补质量控制要求检测项目技术要求检测方法工装与工艺装备检测频次焊接焊接牢固美观，无虚焊、假焊、偏焊目视全检工序名称箱体焊接工位工序编号0FL.410.001 共4页第4页图标说明注意事项检查点安全工具图示将焊好螺柱的箱体用专用叉车安装在变位机上,并固定牢固,再将气缸夹紧，在机器人上找到相对应的程序，并检查和校对程序与实际焊接线路相吻合，然和再启动焊接按钮进行焊接（如图4）图4焊接参数：用脉冲焊接；焊接电流（120~130）A;电压（22~23）V；焊接速度（40~50）cm/min。

物业小区高压环网柜操作作业指导书简介本指导书旨在为物业小区的工作人员提供关于高压环网柜的操作作业指导，以确保操作的安全性和高效性。

本指导书将详细介绍高压环网柜的组成、操作要求以及常见问题解决方法，以便工作人员正确进行操作。

一、高压环网柜的组成高压环网柜是供电设备中的一个重要组成部分，由以下几个主要部分组成： 1. 高压隔离开关：用于隔离高压电气设备和电源，确保操作安全； 2. 高压断路器：用于控制和保护电气设备，一旦故障发生可迅速切断电源； 3. PT电压互感器：用于测量电压大小，提供给仪表使用； 4. CT电流互感器：用于测量电流大小，提供给仪表使用； 5. 环网柜本体：包括柜体、控制元件等组成，用于保护环网柜内部设备不受外界环境的影响。

二、操作前的准备工作在操作高压环网柜之前，需要进行以下准备工作： 1. 确认工作人员具备相关的操作证书和经验，并掌握电气安全知识；2. 了解高压环网柜的基本工作原理和组成结构；3. 确保环网柜的外部环境整洁，无杂物，并保持通风良好； 4. 检查环网柜的电源和保护装置是否正常运行； 5. 确保工作人员佩戴符合安全标准的防护用具，如绝缘手套、绝缘靴等； 6. 准备好必要的工具和设备，如电压表、电流表、工作手册等。

三、高压环网柜的操作要求在进行高压环网柜的操作时，需严格遵守以下要求： 1.操作人员必须经过专业培训并持有相关证书； 2. 操作人员须戴好防护用具，确保安全； 3. 操作人员需按照操作手册的要求进行操作，确保操作正确； 4. 操作过程中，需注意环境的温度、湿度等因素对操作的影响； 5. 操作前需对环网柜进行可视检查，确保无异常； 6. 操作时需密切关注环网柜各个部分的状态，如指示灯、电压表、电流表等； 7. 操作完成后，需对环网柜进行清理和整理工作，确保环境整洁。

四、常见问题解决方法在操作高压环网柜过程中，可能会遇到以下常见问题，下面是解决方法的一些示例： 1. 问题：环网柜电路故障。

1 范围本作方案适用于安装环网柜作业；2 引用文件及参考资料GB 50168--1992 《电气装置安装工程电缆线路施工及验收规范》GB 50150-91 《电气装置安装工程电气设备交接试验标准》DL/T 5221—2005 《城市电力电缆线路设计技术规定》DL/T 596-1996 《电力设备预防性试验规程》国家电网安监[2005]83号《电力安全工作规程》（电力线路部分）——（试行）；《工作票操作票制度实施细则》10KV环网柜安装使用说明书（厂家说明书）；3、修前准备3.1准备工作安排3.2人员要求3.3工器具3.4设备安装前检查3.5危险点分析及安全控制措施3.6作业分工4作业程序4.1开工4.2作业内容及标准4.3施工方案1、环网柜安装施工时按照图纸或盘柜规格安装基础槽钢，安装位置必须符合图纸要求，水平度，垂直度符合规程标准。

不直度水平度要小于5毫米。

1.2原有接地网阻值不符合要求的须新建接地网。

盘柜基础必须与接地网可靠连接，必须保证接地扁钢截面满足设计要求，并做好防腐处理。

1.3盘柜设备运至现场后检查设备应完好无损，不能有掉漆变形现象，盘内元件间的连接牢靠，元件型号、规格应符合设计要求，防止误操作的五防装置齐全，并动作灵活可靠，附件、备件及产品的技术文件应齐全。

妥善保管好设备资料及工器具。

1.4设备安装前，预埋件及预留孔符合设计要求，预埋件应牢固。

1.5复测设备安装基础型钢，水平度要应符合规程要求。

1.6按照图纸要求的安装位置和数据严格进行安装1.7屏柜就位完成后，再用拉线垂球角尺复侧一遍，合格后方可与基础型钢焊接，保证设备安装的水平度、垂直度符合规程要求，设备与基础应固定可靠。

设备外壳与基础应可靠接地。

1.8盘柜安装工作结束后应进行全面的清扫检查，做好安装记录。

1.9电气设备接线与检查。

保护及控制回路接线，按图纸确保接线正确。

芯线终端要焊接或压接且接线牢固，盘内导线不能有接头。

电缆芯线号头要表明回路号、编号、端子号字迹清晰且不宜脱色。

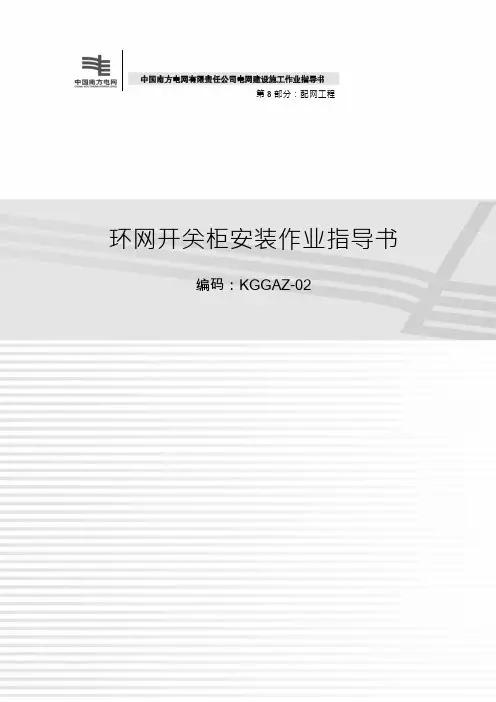

第8部分：配网工程环网开关柜安装作业指导书编码：KGGAZ-02220中国南方电网有限责任公司电网建设施工作业指导书第8 部分：配网工程目次1适用范围 (189)2编写依据 (189)3作业流程图 (189)4安全风险辨析与预控 (189)5作业准备 (13)6作业方法 (6)7质量控制措施及检验标准 (9)221KGGAZ-02环网开关柜安装作业指导书1适用范围 1.1电压等级35kV 及以下配网工程。

1.2电气类别环网开关柜的安装。

2编写依据表2编写依据3作业流程图4安全风险辨析与预控图3作业流程图4.1环网开关柜安装作业前，施工项目部根据该项目作业任务、施工条件，参照《电网建设施工安 全基准风险指南》（下简称《指南》）开展针对性安全风险评估工作，形成该任务的风险分析表。

4.2按《指南》中与环网开关柜安装作业相关联的《电网建设安全施工作业票》（编码：KGGAZ-02-01/01），结合现场实际情况进行差异化分析，确定风险等级，现场技术员填写安全施工作业票，222中国南方电网有限责任公司电网建设施工作业指导书第8 部分：配网工程安全员审核，施工负责人签发。

4.3施工负责人核对风险控制措施，并在日站班会上对全体作业人员进行安全交底，接受交底的作业人员负责将安全措施落实到各作业任务和步骤中。

4.4安全施工作业票由施工负责人现场持有，工作内容、地点不变时可连续使用10天，超过10天须重新办理作业票，在工作完成后上交项目部保存备查。

表4.1作业任务安全基准风险指南KGGAZ-02环网开关柜安装作业指导书5作业准备5.1作业前施工条件表5.1作业前施工条件5.2人员、主要工器具及仪器仪表配置表5.2人员、主要工器具及仪器仪表配置223224中国南方电网有限责任公司电网建设施工作业指导书第8 部分：配网工程6作业方法表6作业方法KGGAZ-02环网开关柜安装作业指导书225226中国南方电网有限责任公司电网建设施工作业指导书第8 部分：配网工程7质量控制措施及检验标准7.1质量控制措施7.1.1现场负责人应根据现场情况安排技术人员负责质量监控。

物业管理，是指业主通过选聘物业服务企业，由业主和物业服务企业按照物业服务合同约定，对房屋及配套的设施设备和相关场地进行维修、养护、管理，维护物业管理区域内的环境卫生和相关秩序的活动。

物权法规定，业主可以自行管理物业，也可以委托物业服务企业或者其它管理者进行管理。

狭义的物业管理是指业主委托物业服务企业依据委托合同进行的房屋建筑及其设备，市政公用设施、园林绿化、卫生、交通、生活秩序和环境容貌等管理项目进行维护，修缮活动;广义的物业管理应当包括业主共同管理的过程，和委托物业服务企业或者其他管理人进行的管理过程。

下面一起看下为大家整理的精选物业管理文章。

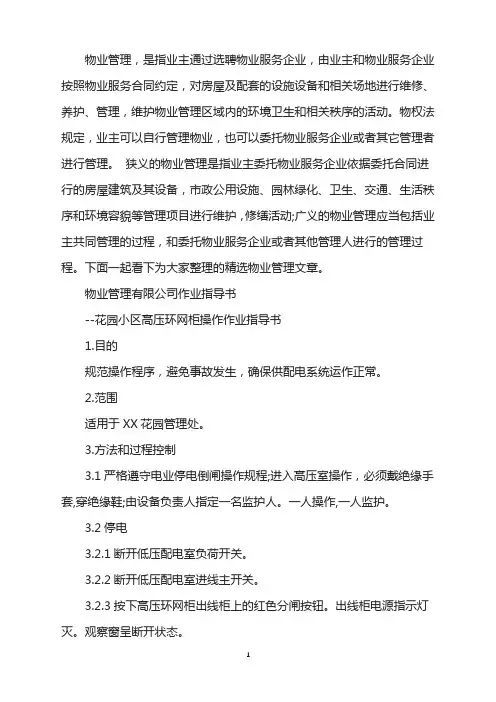

物业管理有限公司作业指导书--花园小区高压环网柜操作作业指导书1.目的规范操作程序，避免事故发生，确保供配电系统运作正常。

2.范围适用于XX花园管理处。

3.方法和过程控制3.1严格遵守电业停电倒闸操作规程;进入高压室操作，必须戴绝缘手套,穿绝缘鞋;由设备负责人指定一名监护人。

一人操作,一人监护。

3.2停电3.2.1断开低压配电室负荷开关。

3.2.2断开低压配电室进线主开关。

3.2.3按下高压环网柜出线柜上的红色分闸按钮。

出线柜电源指示灯灭。

观察窗呈断开状态。

3.2.4把合闸操作孔上锁。

3.2.5使用相应等级高压验电器验电。

3.2.6确认无电后，用操作杆插入接地操作孔按逆时针方向旋转，合上接地开关，观察窗显示接地状态。

对于低压侧、工作地点执行三相短路接地并对补偿电容实行放电。

3.3送电3.3.1拆除低压侧、工作地点的接地线和所有接地线。

3.3.2把操作杆插入接地操作孔按顺时针方向旋转，断开接地开关，观察窗显示接地开关断开，把接地操作孔上锁。

3.3.3用操作杆合上电源。

电源指示灯闪烁。

观察窗显示接通。

3.3.4送上相应的低压进线总开关，再分别送上各个负荷开关。

10kV环网柜安装作业指导书1 范围本作方案适用于安装环网柜作业；2 引用文件及参考资料GB 50168--1992 《电气装置安装工程电缆线路施工及验收规范》GB 50150-91 《电气装置安装工程电气设备交接试验标准》DL/T 5221—2005 《城市电力电缆线路设计技术规定》DL/T 596-1996 《电力设备预防性试验规程》国家电网安监[2005]83号《电力安全工作规程》（电力线路部分）——（试行）；《工作票操作票制度实施细则》10KV环网柜安装使用说明书（厂家说明书）；3、修前准备3.1准备工作安排√序号内容标准责任人备注√ 1 准备好施工所需仪器仪表、工器具、相关材料、相关图纸及相关技术资料；准备运输及起重车辆仪器仪表、工器具应试验合格，满足本次施工的要求，材料应齐全，图纸及资料应附合现场实际情况；√ 2 根据本次作业内容和性质确定好安装人员，并组织学习本指导书；要求所有工作人员都明确本次工作的作业内容、进度要求、作业标准及安全注意事项；√ 3 办理必备的开工手续。
