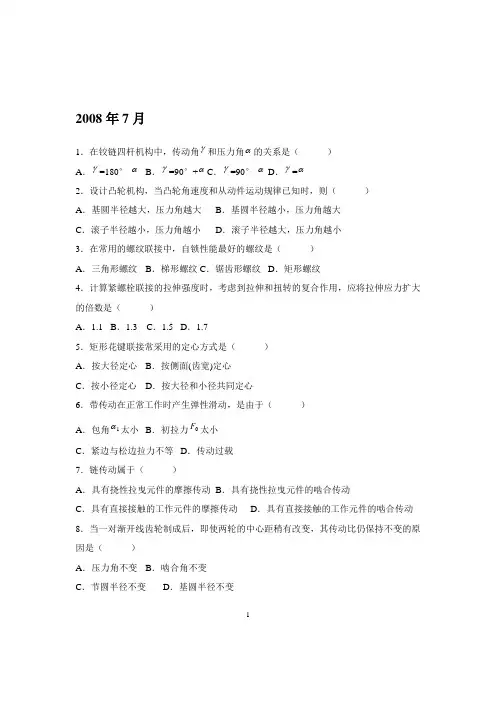

《机械设计基础》模考试卷1
一、判断题
√ × √ √ √ √ √ × × √
二、填空题
2 、
1 ； 基圆； 1.4 ； 从动件的运动规律 ；实现给定的从动件运动规律 、 实现给定的运动轨迹 ； 0º 、 90º ； 力锁合 、形锁合 ； 等加速、等减速 ； 大 、转速较高；齿面接触疲劳强度 、齿根弯曲疲劳强度 ；轮齿啮合效率 、 轴承效率 、 轮齿啮合
三、选择题
B C D D C B A D D D C B A D D
四、简答题（略）
五、分析计算题
1. 解：G、A、B－－复合铰，无局部自由度，CD－－虚约束 F＝3×9-2×12-12。原动件的数目≠F，机构运动不确定
2. 解：
1.）计算单个螺钉的工作拉力 F
油缸盖联接所受的载荷 FΣ=pπD2/4，每个螺钉的工作拉力F＝FΣ／6＝p×πD2/4/6＝2.5 ×(125)2／4/6＝5113.27 N
2）.计算允许的螺钉最大总拉力 Q
螺钉材料性能等级为5.6级， σs＝300MPa，许用应力[σ]= σs/S＝300/1.5＝200MPa.
由强度条件 σca＝1.3Q/( πd2/4)≤[σ] Q≤πd2[σ]/4/1.3＝π×13.8352×200/4/1.3＝23127.83 N
3）.求预紧力 Qp的允许范围
1)按螺钉强度条件求允许的最大预紧力：Q＝Qp十Cb/（Cb +Cm ）F≤23127.83 N ∴
Qp≤23127.83-0.2F＝23127.83-0.2×5113.27=22105.17 N
2)按联接紧密性条件求最小的预紧力，根据联接紧密性要求，QP‘≥1.5F ∴ QP‘＝Qp- Cm /（Cb +Cm ）F=Qp-0.8F≥1.5F
即 Qp≥1.5F十0.8F＝2.3F＝l1760.52 N 由以上计算结果可知，预紧力Qp应控制为：l1760.52 N ≤Qp≤22105.17 N
3. 解：
齿轮1、2是一对内啮合传动：n1/n2=z2/z1=2 齿轮2‘-3-4组成一周转轮系，有：
(n’2-nH)/(n4-nH)=-z4/z’2=-3
又因为 n2=n’2 n4=0 解得：nH=100 r/min 方向与n1相同。
4. 解： (1) 蜗轮6的转向为逆时针方向；
(2)齿轮3左旋，齿轮4右旋，蜗杆5右旋，蜗轮6右旋；
(3)蜗杆5啮合点受力方向如图(a)；蜗轮6啮合点受力方向如图(b)。
5. 解：
内部轴向力方向如图所示 ，
S1=0.4Fr1=1200N
S2=0.4Fr2=1600N
因为A+S1>S2 故 Fa1=S1=1200N Fa2=S1+A=3000N
比较两轴承受力，只需校核轴承2。
Fa2/Fr2=0.75>e P=XFr2+YFa2=0.41*4000+0.87*3000=4250N 63h10()5240.560CPLn h
