港口软基处理真空预压水气分离施工工法

1. 真空预压软基处理施⼯程序：真空预压施⼯⽅案 真空预压施⼯前，应充分作好施⼯准备⼯作，制定施⼯技术措施。

检验沙袋、聚氯⼄烯薄膜及中粗砂是否符合技术标准及设计要求，并将检验报告提交监理⼯程师审核批准。

在取得监理⼯程师批准后，开始进⾏真空预压的下⼀步施⼯。

主要施⼯步骤有：测量放线→铺设主⽀滤排⽔管→铺设上层砂垫层→砂⾯整平→铺设聚氯⼄烯薄膜→施⼯密封沟→设置测量标志→安装真空泵→抽真空预压固结⼟层 本真空预压⼯程包括北岸共12个真空预压单元块，计划共使⽤7.5kW真空泵16台，设计总容量预计达120kW。

为确保真空预压⼯程的供电，发电机和供电络布置，计划备⽤75kW发电机2台；配电⽅式为电缆分路馈送，即在发电机棚内，设置多回路配电箱，⽤截⾯积为的五芯橡⽪铜芯软电缆沿围堰送电⾄各⽤电点，⽽所有的控制箱均要考虑⾬季防⽔与漏电保护装置。

1）测量放线：按图4－1（P14）的平⾯布置，⽤经纬仪和⽔准仪进⾏12单元块测量放样，⽤⽊桩（每20⽶1根）或⼩⽵杆（内插）和⽩⽯灰放出各加固单元边线的准确位置，并⽤红漆在⽊桩或⼩⽵竿上，并标出砂垫层顶⾯的标⾼；⽊桩与⼩⽵竿之间也可⽤红尼龙绳连接。

2）铺设主⽀滤排⽔管：主⽀滤排⽔管分为主（⼲）管和⽀虑管。

主管为4⼨镀锌铁管，⽀虑管为2⼨镀锌铁管，外包⼟⼯布滤⽔。

主管和⽀滤管间采⽤变径三通、四通连接，同管径的对接采⽤丝扣连接。

全部吸⽔管均须埋⼊砂层中，并通过出膜器及吸⽔管与真空泵连接。

在挖密封沟的同时，可进⾏主（⼲）管和⽀滤管的加⼯、连接和安装埋设。

进⾏此道⼯序的同时，应将露出砂垫层表⾯的塑料排⽔板头埋⼊砂垫层中。

3）按照设计要求，在真空预压范围内铺设砂垫层，共需砂垫层99888⽴⽅⽶，,采⽤含泥量少于5%中粗砂，⼀次铺设0.25⽶厚。

，摊铺⽅式采⽤⼈⼯分块摊铺平整。

4）为保证真空预压加固效果，两个相邻单元块之间，须开挖真空预压密封膜沟（具体尺⼨详见附图），单元块内要预留2⽶间隔不铺设砂垫层。

真空预压软基处理施工方案1. 简介真空预压软基处理是一种常用的地基处理方法，通过施加真空负压力和预压力，使软基地层获得一定抗压强度和变形控制能力。

本文将介绍真空预压软基处理的施工方案。

2. 施工准备在进行真空预压软基处理施工前，需要进行以下准备工作：2.1 地质勘察对施工地区进行详细的地质勘察，了解软基地层的厚度、含水量、土质等情况，为施工方案的设计提供依据。

2.2 设计方案根据地质勘察结果，设计真空预压软基处理的具体参数，包括真空预压力、预压时间、真空预压区域等。

2.3 设备准备准备必要的设备，包括真空预压设备、测量仪器、土方开挖机械等。

2.4 安全措施确保施工过程中的安全，制定相应的安全措施和应急预案。

3. 施工流程真空预压软基处理的施工流程可分为以下几个步骤：3.1 土方开挖根据设计要求，在软基地层上方开挖一定深度的土方坑，以便于安装真空预压设备。

3.2 安装真空预压设备将真空预压设备安装在土方坑中，根据设计要求布置真空预压管道和排气管道。

3.3 施加真空负压力启动真空预压设备，通过排气管道抽取软基地层中的气体，施加真空负压力，使软基地层松散。

3.4 施加预压力在施加真空负压力的同时，通过真空预压管道向软基地层施加预压力，使软基地层充实。

3.5 真空预压时间根据设计要求，保持一定时间的真空预压作用，使软基地层充分固结。

3.6 检测与监测在真空预压过程中，不断进行各项检测与监测工作，包括软基地层的孔压、压缩变形等。

3.7 压实在真空预压完成后，对软基地层进行进一步的压实，确保其抗压强度和变形控制能力。

4. 施工注意事项在进行真空预压软基处理施工时，需要注意以下事项：4.1 设备操作操作真空预压设备时，需要严格按照操作规程，避免设备故障或操作失误造成意外。

4.2 施工质量保证施工质量，包括真空预压力的准确控制、预压时间的严格控制等。

4.3 施工监测加强施工监测工作，定期进行软基地层的孔压、压缩变形等监测，及时调整施工参数。

软基处理中真空预压法施工探讨1 高真低位空分层预压击密法原理低位高真空分层预压击密法适用于加固深厚软弱土层地基，从加固原理上为低空预压+高真空击密的组合工法，分为两个施工阶段，第一个施工阶段为低空预压，第二个施工阶段为高真空击密法。

第一阶段低位预压阶段，在深厚软弱土层中设置排水通道，软弱土在预压荷载作用下排水固结，利用低位预压排水固结速率前期较快的特点，先期完成大部分沉降，改善软弱土层的性质，属于深沉加固。

第二阶段高真空击密阶段，在浅层插入高真空排水管，利用击密产生的超孔隙水压力和高真空形成的负压，形成压差使孔隙水快速排出，从而使浅层地基土达到超固结度，在高真空击密的影响深度范围内软弱土层承载力进一步提高约20～30%，在地基土浅层形成刚度较大的硬壳层，因硬壳层的存在浅层承载力很高，属于浅层处理。

本工法的优点为利用低位预压，控制深层工后沉降，以满足变形要求；表层“高真空击密”地基土形成超固结硬壳层，以满足附加荷载的承载力及地基土变形的要求。

2 工程概况进行地基处理的区域为浙江益海嘉里食品工业有限公司油脂小包装车间地坪、1#和2#食品深加工车间及仓库地坪、场区道路及油罐区拟，总面积约47180㎡。

清表除了处理范围内需要清表，另增加了一块清表表，清表总面积约56592㎡。

3 施工过程质量控制要点3.1地基处理要求1）地基处理后交工面承载力特征值达到120kPa；2）交工面标高：1#和2#食品深加工车间及仓库地坪、包装车间地坪交工面4.2m标高，罐区及道路区域交工面标高3.6m（交工面标高波动范围±10cm）；3）地基处理后道路区域交工面回弹模量≥20MPa；3.2清平、整平控制要点1）场地植被发育茂盛，先对植被进行割除，然后采用挖机清除30cm根系土；2）场地整平后，复核整平后的场地标高，场地清表后的标高控制在2.6～2.7m；3.3铺设砂垫层控制要点砂垫层厚度50cm，砂垫层采用中砂，含泥量要求小于3%，渗透系数大于5×10-3cm/s，干密度不宜小于15kN/m3。

真空预压软基处理施工方案1. 简介真空预压软基处理是一种在地基的改进和加固过程中，采用真空系统对软基土进行排气和预压处理的技术。

该技术可以有效提高软基土的承载力和稳定性，减少地基沉降和变形，提高工程的安全性和可靠性。

本文将介绍真空预压软基处理的施工方案及注意事项。

2. 施工流程真空预压软基处理的施工流程主要包括以下几个步骤：2.1 地基勘查和设计在施工前，需要进行地基的勘查和设计工作。

通过对地基的土质分析和承载力计算，确定真空预压软基处理的施工方案和参数。

2.2 设备安装和调试在施工现场搭建真空预压处理设备，安装真空泵和其他相关设备，并进行系统调试和检测。

确保设备运行正常，并能够提供足够的真空吸力。

2.3 土壤准备和处理在施工区域内清除表层杂质和松软土壤，保证地基表面光滑平整。

然后，在需要进行处理的区域周围挖掘“无泥带”，以防止土壤淤泥对真空系统的影响。

2.4 真空处理施工将真空管道连接到处理区域的真空孔，并启动真空泵进行排气。

根据设计要求，控制真空泵的运行时间和真空度，使软基土在真空作用下呈现出压实状态。

同时，根据实际情况决定是否需要辅助施压。

2.5 监测和调整在软基处理施工过程中，需要进行实时监测。

通过测量地基沉降、位移和真空度等参数，判断软基处理效果，并及时调整施工参数。

3. 施工要点与注意事项在真空预压软基处理施工过程中，需要注意以下要点和事项：1.施工现场应保持干燥，避免因雨水等问题影响施工进度和效果。

2.地基勘查和设计应严格按照规范进行，确保施工方案的合理性和可行性。

3.真空处理设备和管道等施工设备应严格按照要求进行安装和调试，确保其运行正常。

4.土壤的处理应认真清除表层杂质和松软土壤，确保地基表面平整光滑。

5.在施工过程中，应根据实际情况进行监测和调整，及时反馈施工效果，并根据需要对施工参数进行调整。

6.施工结束后，应进行验收和评估，确保软基处理达到设计要求，并进行相应的记录和报告。

真空排水预压法施工工艺真空排水预压法是一项比较新的加固软土技术,是属于排水固结法的一种，它通过铺设水平排水砂垫层和设置在软基中的竖向排水体，再在砂垫层上铺设不透气的薄膜封闭装置，借助于埋设在砂垫层内的管道，通过抽真空装置，使土体中形成负压，将土体孔隙中的孔隙水抽出，从而降低孔隙水压力，增加有效应力，使土体产生固结，减少后期沉降，提高地基承载能力。

其施工内容主要由四部分组成：（1）施工一个垂直的和水平的排水通道，即施工塑料排水板和砂垫层；（2）要施工一个使被加固地基与大气隔绝的保证不透气的密封层；（3）要设置一套高效率的抽真空装置。

即在砂垫层内铺设主管和滤管管网和在密封系统外安装真空泵等设备；（4）要设置一套保证能按设计要求进行施工的检测系统。

下图一为真空排水预压法施工工艺流程图（图1）真空预压施工工艺流程图一、施工前的准备工作1、要做好充分的技术准备，包括收集并熟悉与本工程项目有关的技术规程、规范及地质情况，了解设计意图，掌握设计图纸的技术要求和各项技术参数，对施工现场的现状要调查清楚等，正式开工前组织技术交底。

2、按施工合同要求组织施工机械设备进场，并认真进行检查和调试，对计量设备仪器按现定要求送检标定，保证机械设备完好率。

3、按设计要求选购有关材料，对购置的各种材料按施工进度要求分批分期到位，除具有“三证”外，尚需会同监理工程师抽样送检，合格后方能使用（如塑料排水板每10万米为一批次送样检验）。

4、根据设计要求，有计划的提前对管衬的加工，如支滤管打孔，制作滤膜套等。

5、根据场地的地层情况和设计要求选用塑料排水板施工机械。

因本标段地层承载力较低，故选用静压式插板机。

导架高度必须在m，打插能力满足打设深度要求。

6、修建生产、生活用临时设施，规划施工便道和生产用电，根据现场具体情况，修建必要的临时工棚、仓库、料场、加工车间等临时建筑。

7、根据设计单位提供的控制桩、复测线路中线、水准基点及放出路堤坡脚边桩。

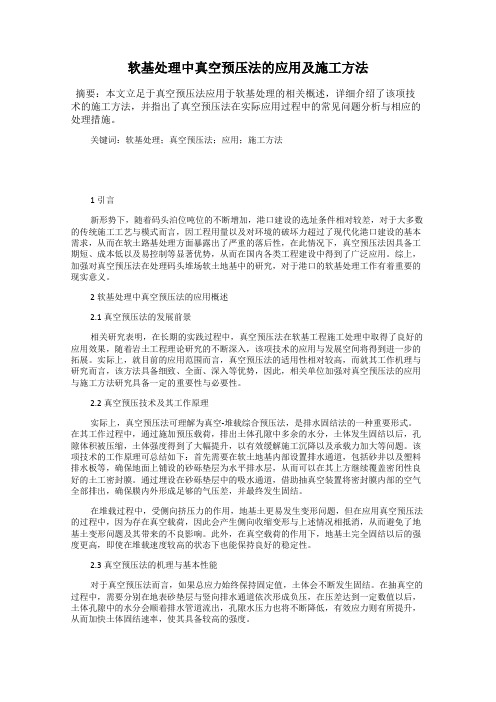

软基处理中真空预压法的应用及施工方法摘要：本文立足于真空预压法应用于软基处理的相关概述，详细介绍了该项技术的施工方法，并指出了真空预压法在实际应用过程中的常见问题分析与相应的处理措施。

关键词：软基处理；真空预压法；应用；施工方法1引言新形势下，随着码头泊位吨位的不断增加，港口建设的选址条件相对较差，对于大多数的传统施工工艺与模式而言，因工程用量以及对环境的破坏力超过了现代化港口建设的基本需求，从而在软土路基处理方面暴露出了严重的落后性，在此情况下，真空预压法因具备工期短、成本低以及易控制等显著优势，从而在国内各类工程建设中得到了广泛应用。

综上，加强对真空预压法在处理码头堆场软土地基中的研究，对于港口的软基处理工作有着重要的现实意义。

2软基处理中真空预压法的应用概述2.1真空预压法的发展前景相关研究表明，在长期的实践过程中，真空预压法在软基工程施工处理中取得了良好的应用效果，随着岩土工程理论研究的不断深入，该项技术的应用与发展空间将得到进一步的拓展。

实际上，就目前的应用范围而言，真空预压法的适用性相对较高，而就其工作机理与研究而言，该方法具备细致、全面、深入等优势，因此，相关单位加强对真空预压法的应用与施工方法研究具备一定的重要性与必要性。

2.2真空预压技术及其工作原理实际上，真空预压法可理解为真空-堆载综合预压法，是排水固结法的一种重要形式。

在其工作过程中，通过施加预压载荷，排出土体孔隙中多余的水分，土体发生固结以后，孔隙体积被压缩，土体强度得到了大幅提升，以有效缓解施工沉降以及承载力加大等问题。

该项技术的工作原理可总结如下：首先需要在软土地基内部设置排水通道，包括砂井以及塑料排水板等，确保地面上铺设的砂砾垫层为水平排水层，从而可以在其上方继续覆盖密闭性良好的土工密封膜。

通过埋设在砂砾垫层中的吸水通道，借助抽真空装置将密封膜内部的空气全部排出，确保膜内外形成足够的气压差，并最终发生固结。

在堆载过程中，受侧向挤压力的作用，地基土更易发生变形问题，但在应用真空预压法的过程中，因为存在真空载荷，因此会产生侧向收缩变形与上述情况相抵消，从而避免了地基土变形问题及其带来的不良影响。

真空预压法软基处理工程的施工技术和管理真空预压工艺是用于处理港口、码头等地基较软的工程的处理方法，文章以广东某工程为背景，从施工准备、施工过程、施工总结等方面对真空预压法进行阐述，希望能为相关技术人员在处理软基工程时提供一些参考意见。

标签：真空预压法；软基处理；施工1 工程概况广东某地吹填造地工程主要是对现有的滩涂条件进行利用，同时采用真空预压处理软地基形成造地。

此工程的地质条件为粘土、海相沉积淤泥层、新近吹填淤泥层组成，有相当一部分的就近吹填淤泥层含沙量较大，大体有深度为7-10米的淤泥层需要处理，局部需要处理的淤泥层深度达到12米；其土体特点为：压缩性高、含水量大、触变性强、抗剪力度弱、渗透性差。

根据工程的设计要求：要求要采用真空预压工艺，恒压时间不小于120天，膜下真空度不小于80千帕，完工后的要求为地基承载力要大于60千帕，场地沉降不得大于30厘米。

2 软基处理过程2.1 砂垫层的施工砂垫层的施工是用人工进行铺设及平整的，因为预压区晾晒时间短的缘故，且都为新近的吹填淤泥，强度较低，所以在现场采用了在淤泥层上铺设加筋材料的方案，在承载力较低的淤泥上铺设了350克/平方米的短纤针刺非织造土工布及竹片篱笆，并竹片篱笆与土工布用细铁丝绑扎在一起的做法使其连接。

2.2 泥浆搅拌桩与塑料排水板的施工泥浆搅拌桩施工：考虑到加固场地临近海边，会受到潮汐水位会对泥浆搅拌桩有冲刷作用，因此选用了双排泥浆搅拌桩设计，泥浆搅拌桩直径为700毫米，桩距为500毫米，泥浆搅拌机型号为SJB-2型，搅拌机四喷四搅的方式进行施工，采用的泥浆比重≥1.35吨/立方米，参入比指标≥20%；控制桩长的方式为通过观察机械设备的电流表读数变化并结合实际情况进行控制。

塑胶排水板施工：施打设备采用了门架式震动插板机，形状为正三角形，梅花状进行布置；深度记录采用自动记录仪，深度施打到持力0-0.5米以下；塑胶排水板材料型号为SPB-B。

软基处理真空预压施工流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!Download Tip: This document has been carefully written by the editor. I hope that after you download, they can help you solve practical problems. After downloading, the document can be customized and modified. Please adjust and use it according to actual needs. Thank you!软基处理真空预压施工流程：①场地准备：平整清理施工场地，设置施工标高，确保地表平整。

②排水系统布设：打设塑料排水板，垂直打入软土地基中，建立深层排水通道。

③砂垫层铺设：铺设一定厚度的砂垫层，作为水平排水层，同时埋设沉降观测设施。

④密封墙构筑：构建粘土密封墙或安装密封膜，确保真空系统的密封性。

⑤铺设密封膜：在砂垫层上覆盖不透气聚氯乙烯薄膜，边缘密封处理，与密封沟连接。

⑥安装真空系统：设置真空泵及管网，连接至密封膜，安装真空表监测真空度。

⑦抽真空预压：启动真空泵，抽气至预定真空度（通常≥80Kpa），持续抽真空，促进土体固结排水。

⑧监测与调整：定期监测土体沉降、孔隙水压力等，根据数据调整抽真空策略。

⑨加载与维护：根据工程需求，适时进行堆载，维持真空抽吸直至固结达标。

⑩终止抽气与验收：达到设计固结度后，停泵终止抽气，卸载，检测地基承载力与稳定性，完成施工并验收。

软基处理方案真空预压施工工艺真空排水预压法是一种新型的软土加固技术，属于排水固结法。

该技术通过铺设水平排水砂垫层和竖向排水体，再在砂垫层上铺设不透气的薄膜封闭装置，借助于埋设在砂垫层内的管道，通过抽真空装置，使土体中形成负压，将土体孔隙中的孔隙水抽出，从而降低孔隙水压力，增加有效应力，使土体产生固结，减少后期沉降，提高地基承载能力。

施工内容包括：（1）施工塑料排水板和砂垫层；（2）施工密封层；（3）设置高效率的抽真空装置；（4）设置检测系统。

施工前需要充分准备，包括收集技术规程、规范和地质情况，了解设计意图和技术要求，调查施工现场情况等。

同时，组织施工机械设备进场，并进行检查和调试。

还需要设置沉降观测标和侧向位移桩，并测量预压前的标高。

施工过程中，需要按流程铺设砂垫层和排水体，设置密封层和抽真空装置，进行补漏和试抽真空等步骤。

真空预压后，需要维持真空度达到80Kpa以上90~120天，根据沉降观测推算土体固结度达到90%即可停机卸泵。

最后需要继续观测边桩位移和地面沉降，以确保施工效果。

压的效果和排水系统的质量。

首先，根据设计要求和现场实际情况，选用合适的塑料排水板，进行预处理和切割。

然后，按照施工图纸和要求，进行排水板的拼接和固定。

在固定过程中，要注意排水板之间的接缝要严密，不得有漏水现象。

最后，进行真空预压，确保排水板与砂垫层之间的贴合紧密，达到良好的排水效果。

4、管道施工。

4-1管道施工要求：根据设计要求和现场实际情况，选用合适的管道材料和规格。

在施工过程中，要注意管道的安装位置、坡度和连接方式等。

管道的连接处要严密，不得有漏水现象。

同时，要对管道进行试压和验收，确保其质量符合要求。

5、设备安装。

5-1设备安装要求：根据设计要求和现场实际情况，选用合适的设备和配件。

在安装过程中，要注意设备的安装位置、固定方式和接线方式等。

同时，要对设备进行试运行和验收，确保其正常工作。

6、综合验收。

6-1综合验收要求：在排水系统施工完成后，要进行综合验收。

软基处理方案真空预压施工工艺真空排水预压法是一项比较新的加固软土技术,是属于排水固结法的一种，它通过铺设水平排水砂垫层和设置在软基中的竖向排水体，再在砂垫层上铺设不透气的薄膜封闭装置，借助于埋设在砂垫层内的管道，通过抽真空装置，使土体中形成负压，将土体孔隙中的孔隙水抽出，从而降低孔隙水压力，增加有效应力，使土体产生固结，减少后期沉降，提高地基承载能力。

其施工内容主要由四部分组成：（1）施工一个垂直的和水平的排水通道，即施工塑料排水板和砂垫层；2）要施工一个使被加固地基与大气隔绝的保证不透气的密封层；（3）要设置一套高效率的抽真空装置。

即在砂垫层内铺设主管和滤管管网和在密封系统外安装真空泵等设备；4）要设置一套保证能按设计要求进行施工的检测系统。

下图一为真空排水预压法施工工艺流程图主管和支滤管的加工测量放线清除表层耕植土、排放鱼塘水、清除浮淤按设计要求整平场地铺设第一层20cm厚砂垫层打设塑料排水板铺设第二层20cm厚砂垫层，挖密封沟开挖真空管路沟槽及主、支滤管的铺设和抽真空设备的安装与真空度测头的埋设不良铺设第二层土工布接下图开挖密封沟铺设第一层土工布铺设二层密封膜出膜连接真空泵系统、回填密封沟补漏试抽真空、检查密封系统性能接上图铺设第三层40cm砂垫层（设计请求真空预压完成后才进行此道工序）图1）真空预压施工工艺流程图一、施工前的准备工作1、要做好充分的技术准备，包括收集并熟悉与本工程项目有关的技术规程、规范及地质情况，了解设计意图，掌握设计图纸的技术要求和各项技术参数，对施工现场的现状要调查清楚等，正式开工前组织技术交底。

2、按施工合同要求组织施工机械设备进场，并认真进行检查和调试。

设置沉降观察标、侧向位移桩并测量预压前的标高进行真空预压，维持真空度80Kpa以上达90~120天根据沉降观测推算土体固结度达到90%即可停机卸泵继续观测边桩位移和地面沉降结束对计量设备仪器按现定要求送检标定，保证机械设备完好率。
