钣金展开材料折弯系数表

格式：doc
大小：210.00 KB
文档页数：3

下载文档原格式

钣金折弯系数表和计算公式

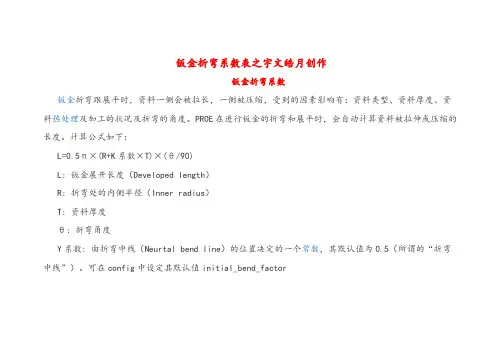

钣金折弯系数表之宇文皓月创作
钣金折弯系数
钣金折弯跟展平时，资料一侧会被拉长，一侧被压缩，受到的因素影响有：资料类型、资料厚度、资料热处理及加工的状况及折弯的角度。

PROE在进行钣金的折弯和展平时，会自动计算资料被拉伸或压缩的长度。

计算公式如下：
L=0.5π×(R+K系数×T)×(θ/90)
L: 钣金展开长度（Developed length）
R: 折弯处的内侧半径（Inner radius）
T: 资料厚度
θ: 折弯角度
Y系数: 由折弯中线（Neurtal bend line）的位置决定的一个常数，其默认值为0.5（所谓的“折弯中线”）。

可在config中设定其默认值initial_bend_factor
在钣金设计实际中，经常使用的钣金展平计算公式是以K系数为主要依据的，范围是0～1，暗示资料在折弯时被拉伸的抵抗程度。

与Y系数的关系如下
Y系数=（π/2）×k系数。

折弯系数表

板厚折弯系数板厚折弯系数折弯展开计算(折弯角度为90°): L=L1+L22δ+ZL:展开长度L1:边长1(见右图)L2:边长2(见右图)δ:板厚Z:折弯系数(见下表)铁板:1.0 1.2 1.5 1.8(热板)2.0 2.53.0 Z 无0.4 0.5 0.6 0.75 0.8 1 无刨槽折弯 (冷板) 22 2、5 * 3、25 4、2 5 刨槽折弯 (冷板) 11 1、5 * 2、0 2、5 3 无刨槽折弯(热板)* * 3 * * 5 不锈钢板:1.01.2 1.5 1.82.0 2.53.0 Z无 0.4 0.5 0.6 0.75 0.8 1 全国注册建筑师、建造师考试备考资料历年真题考试心得模拟试题Q/ZB J65—20101钣金展开计算方法2、1 板料在弯曲过程中外层受到拉应力,內层受到压应力,从拉到压之间有一既不受拉力又不受压力得过度层为中性层;中性层在弯曲过程中得长度与弯曲前一样,保持不变,所以中性层就是计算弯曲件展开长度得基准。

2、2 中性层得位置与变形程度有关,当弯曲半径较大,折弯角度较小时,变形程度较小,中性层位置靠近板料厚度得中心处;当弯曲半径较小,折弯角度增大时,变形程度随之增大,中性层位置逐渐向弯曲中心得內侧移动。

中性层到板料內侧得距离用λ表示(见图一)。

3 折弯模具:我们使用得小松数控折弯机所配套得普通折弯模具Ｖ型槽宽度通常为适用该折弯模得板厚得５－６倍。

板厚与适用V型槽宽(见表1)。

表1 板厚与适用V型槽宽参数板厚(t) 1、0, 1、2,1、51、5,2、0 2、5,3、0 3、0,4、0,5、0适用Ｖ槽宽度81216254 展开计算方法: 4、1 90°折弯(一般折弯)Q/ZB J65—201024、1、1 (如图二),由于我们常用得折弯上模得尖角通常小于0、5,所以折弯内圆弧R可以视为定值,因此折弯拉伸系数得影响因素主要取决于折弯下模槽宽V与材料厚度t。

钣金折弯系数表

钣金折弯系数表在钣金加工中，折弯是一项常见的工艺操作。

通过折弯，我们可以将平板钣金加工成各种形状和结构，从而满足不同零部件的需求。

在进行折弯过程中，钣金的材料、厚度、弯曲角度等因素都会影响到折弯的精度和质量。

为了帮助工程师和操作人员更好地进行钣金折弯工艺设计，我们制作了以下钣金折弯系数表。

钣金折弯系数表在使用这个钣金折弯系数表时，首先需要了解以下几个参数：•材料类型：不同材料的机械性能不同，会直接影响到折弯的难度和效果。

•板材厚度：板材的厚度越大，弯曲时所需的力量就越大。

•弯曲角度：不同的弯曲角度需要不同的工艺参数。

接下来是钣金折弯系数表的一部分内容：材料类型板材厚度（mm）90度折弯系数135度折弯系数180度折弯系数铝合金 1.0 1.2 1.5 2.0铝合金 1.5 1.5 1.8 2.3不锈钢 1.0 2.0 2.5 3.0不锈钢 1.5 2.5 3.0 3.5通过以上表格中的数据，可以看到不同材料和板材厚度在不同折弯角度下所需的折弯系数。

在实际操作中，操作人员可以根据这些系数，合理调整折弯机的参数，从而获得更好的折弯效果。

除了以上展示的部分数据外，我们还可以根据具体的需求和实际情况制作更详细的钣金折弯系数表，以帮助工程师和操作人员更好地进行钣金折弯工艺设计和操作。

结语钣金折弯是一项重要的钣金加工工艺，合理的折弯工艺设计和参数调整可以提高生产效率和产品质量。

钣金折弯系数表作为一种辅助工具，能够帮助工程师和操作人员更好地进行工艺设计和操作，提高钣金加工的效率和质量。

希望这份钣金折弯系数表能对您在钣金加工过程中的工作有所帮助。

折弯系数表

板厚折弯系数板厚折弯系数折弯展开计算（折弯角度为90°）： L=L1+L2-2δ+ZL:展开长度L1：边长1（见右图）L2：边长2（见右图）δ：板厚Z ：折弯系数（见下表）铁板：1．0 1．2 1．5 1．8(热板) 2．0 2．5 3．0 Z无 0．4 0．5 0．6 0．75 0．8 1 无刨槽折弯（冷板）2 2 2.5 * 3.25 4.2 5 刨槽折弯（冷板）1 1 1.5 * 2.0 2.5 3 无刨槽折弯（热板） * * 3 * * 5 不锈钢板：1．01．2 1．5 1．8 2．0 2．5 3．0 Z无 0．4 0．50．6 0．75 0．8 1Q/ZB J65—20101钣金展开计算方法1 范围公司折弯次数小于8次的常规钣金件适用本方法，精密钣金件、折弯次数较多或折弯内圆弧半径R有特殊要求的钣金件需进行试折弯。

2 展开计算原理：2.1 板料在弯曲过程中外层受到拉应力，內层受到压应力，从拉到压之间有一既不受拉力又不受压力的过度层为中性层；中性层在弯曲过程中的长度和弯曲前一样，保持不变，所以中性层是计算弯曲件展开长度的基准。

2.2 中性层的位置与变形程度有关，当弯曲半径较大，折弯角度较小时，变形程度较小，中性层位置靠近板料厚度的中心处；当弯曲半径较小，折弯角度增大时，变形程度随之增大，中性层位置逐渐向弯曲中心的內侧移动。

中性层到板料內侧的距离用λ表示（见图一）。

3 折弯模具：我们使用的小松数控折弯机所配套的普通折弯模具Ｖ型槽宽度通常为适用该折弯模的板厚的５－６倍。

板厚与适用V型槽宽（见表1）。

表1 板厚与适用V型槽宽参数板厚（t） 1.0， 1.2，1.51.5，2.0 2.5，3.0 3.0，4.0，5.0适用Ｖ槽宽度81216254 展开计算方法： 4.1 90°折弯（一般折弯）Q/ZB J65—201024.1.1 （如图二），由于我们常用的折弯上模的尖角通常小于0.5，所以折弯内圆弧R可以视为定值，因此折弯拉伸系数的影响因素主要取决于折弯下模槽宽V和材料厚度t。

钣金折弯系数表

钣金折弯系数表钣金折弯系数是指由于弯曲过程中的材料应力变化而产生的折弯变形量与钣金板厚之比。

这是影响钣金制造中零件加工精确度的关键因素之一。

本文将介绍钣金折弯系数表的基本概念以及如何选择钣金材料和折弯机调整折弯参数。

钣金折弯系数表主要由厚度和不同材料的折弯系数构成。

一般情况下，钣金材料越薄，折弯系数越大。

因此，对于相同厚度的不同材料，它们的折弯系数也会显著不同。

在使用钣金时，我们需要根据材料的折弯系数来调整折弯机的参数，以确保最终的折弯精度。

为了方便广大钣金工作者，以下是常用的钣金折弯系数表：材质厚度折弯系数铝板 0.5mm 0.41.0mm 0.31.5mm 0.22.0mm 0.162.5mm 0.143.0mm 0.12不锈钢板 0.5mm 0.51.0mm 0.41.5mm 0.32.0mm 0.253.0mm 0.2碳钢板 0.5mm 0.61.0mm 0.51.5mm 0.42.0mm 0.353.0mm 0.3以上表格列出了常用的铝板、不锈钢板和碳钢板的折弯系数。

当然，由于不同厂家生产的材料型号、质量和厚度的不同，折弯系数也会有所差异。

因此，在使用钣金制造中，我们需要根据实际情况来调整折弯机参数。

如果您在使用钣金制造中遇到了折弯精度不佳的问题，您可以从以下几个方面入手：1. 检查材料的特性，包括材质、厚度、强度、硬度等；2. 检查机器的参数设置，包括折弯角度、弯曲半径、顶辊压力、顶辊距离等；3. 检查工艺流程中的问题，包括切割、焊接、预处理、表面处理等。

总之，钣金折弯系数表是钣金工作者的必备参考工具之一。

了解材料的特性以及如何正确调整机器参数，可以帮助我们提高钣金加工的精度和效率，为工业制造注入更多活力。

钣金展开材料折弯系数表

常用材料折弯系数表
T V 角度 0.6 0.8 V4 90 0.9 1.4
120
0.7
150
0.2
V6 90
1.5
120
0.7
150
0.2
V7 90
1.6
120
0.8
150
0.3
V8 90
1.6
30
0.3
45
0.6
60
1.0
120
0.8
150
0.3
V10 90
120
150
V12 90
30
45
60
120
0.8
4.5
3.7
3.5
3.3
3.0
2.9
2.5
1.3
5.0
4.0
3.8
3.5
3.4
3.0
1.8
A
B
Z 折 1 (直邊段差) 1. 樣品方式製作展開方法﹕
(1) .當 H >5 T 時﹐分兩次成型﹐按 90˚折彎計算
(2) 當 H<5T 時﹐一次成型﹐L=A+B+K
H T 0.5
0.8
1.0
1.2
1.5
1.6
2.0
3.2
0.5
0.1
0.8
0.2
0.1
1.0
0.5
0.2
0.2
0.2
0.2
0.2
1.5
8.5
0.5 0.6 0.7
1.0 1.3 1.5
1.7 2 2.4
1.4 1.7 2.0
0.5 0.6 0.7
4.3
10
2.1 0.7

折弯系数表

板厚折弯系数板厚折弯系数折弯展开计算（折弯角度为90°）： L=L1+L2-2δ+ZL:展开长度L1：边长1（见右图）L2：边长2（见右图）δ：板厚Z ：折弯系数（见下表）铁板：1．0 1．2 1．5 1．8(热板) 2．0 2．5 3．0 Z无 0．4 0．5 0．6 0．75 0．8 1 无刨槽折弯（冷板）2 2 * 5 刨槽折弯（冷板）1 1 * 3 无刨槽折弯（热板） * * 3 * * 5 不锈钢板：1．01．2 1．5 1．8 2．0 2．5 3．0 Z无 0．4 0．50．6 0．75 0．8 1Q/ZB J65—20101钣金展开计算方法1 范围公司折弯次数小于8次的常规钣金件适用本方法，精密钣金件、折弯次数较多或折弯内圆弧半径R有特殊要求的钣金件需进行试折弯。

2 展开计算原理：板料在弯曲过程中外层受到拉应力，內层受到压应力，从拉到压之间有一既不受拉力又不受压力的过度层为中性层；中性层在弯曲过程中的长度和弯曲前一样，保持不变，所以中性层是计算弯曲件展开长度的基准。

中性层的位置与变形程度有关，当弯曲半径较大，折弯角度较小时，变形程度较小，中性层位置靠近板料厚度的中心处；当弯曲半径较小，折弯角度增大时，变形程度随之增大，中性层位置逐渐向弯曲中心的內侧移动。

中性层到板料內侧的距离用λ表示（见图一）。

3 折弯模具：我们使用的小松数控折弯机所配套的普通折弯模具Ｖ型槽宽度通常为适用该折弯模的板厚的５－６倍。

板厚与适用V型槽宽（见表1）。

表1 板厚与适用V型槽宽参数板厚（t），，，，，，适用Ｖ槽宽度81216254 展开计算方法： 90°折弯（一般折弯）Q/ZB J65—20102（如图二），由于我们常用的折弯上模的尖角通常小于，所以折弯内圆弧R可以视为定值，因此折弯拉伸系数的影响因素主要取决于折弯下模槽宽V和材料厚度t。

展开长度的计算公式为（1）：Ｌ＝Ｌ1 ＋Ｌ2－ 2t ＋系数a ； (1)折弯系数a的计算公式为（2）：a = ＋－……………………………………………………………（2）其中：V—下模槽宽；t—材料厚度为方便计算将展开长度的计算公式简化为（3）:Ｌ＝Ｌ1＋Ｌ2－系数C ……………………………………………………………………（3）注：简化系数C = （2t - 系数a）见表2。

钣金折弯系数表和计算公式

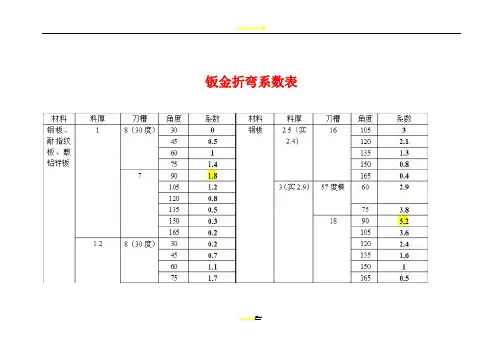

钣金折弯系数表
页脚内容
页脚内容
页脚内容
页脚内容
页脚内容
页脚内容
钣金折弯系数
钣金折弯跟展平时，材料一侧会被拉长，一侧被压缩，受到的因素影响有：材料类型、材料厚度、材料热处理及加工的状况及折弯的角度。

☜在进行钣金的折弯和展平时，会自动计算材料被拉伸或压缩的长度。

计算公式如下：
☹⇨☎系数 ❆✆☎→✆
☹ 钣金展开长度（ ♏❖♏●☐☐♏♎ ●♏⏹♑♦♒）
 折弯处的内侧半径（✋⏹⏹♏❒ ❒♋♎♓◆♦）
❆ 材料厚度
→ 折弯角度
✡系数由折弯中线（☠♏◆❒♦♋● ♌♏⏹♎ ●♓⏹♏）的位置决定的一个常数，其默认值为 （所谓的❽折弯中线❾）。

可在♍☐⏹♐♓♑中设定其默认值♓⏹♓♦♓♋●♉♌♏⏹♎♉♐♋♍♦☐❒
在钣金设计实际中，常用的钣金展平计算公式是以系数为主要依据的，范围是～，表示材料在折弯时被拉伸的抵抗程度。

与✡系数的关系如下
✡系数（⇨） 系数
页脚内容。

常用材料折弯系数表大全

0.5
1.4
V8
2.4
1.5
8
0.9
2.5
2.75
2.3
0.5
1.6
6
2.55
8
2.65
2.0
12
3.4/3.3
3.55
3.1/3.15
1
2.3
12
3.8
16
4.0
2.5
16
4.5/4.2
1.15
4.2
1.15
2.9
12
4.6
16
4.8
3.0
16
/5.1
4.75/4.8
1.55
3.2/3.4
R1，V16
材料：硬铜、青铜、冷轧钢、弹簧钢，Y因子：0.71，K因子：0.45。
常用材料折弯系数表(详)
注：以上折弯系数（K）是在折弯内角（R）为0.5--1.0左右时的侧量值，当折弯内角改变时，系数改变,一般,内角增大,系数增大。
针对现有材料测试折弯系数数据如下:
料厚
槽宽
铁料(SPCC/SECC)折弯系数
不锈钢
常用材料折弯系数表大全
常用材料折弯系数表大全
钣金的展开长度和钣金的厚度、折弯半径、折弯角度，以及钣金材料属性（通过Y和K因子来表示）有关系。
首先介绍Y因子和K因子：
1）K因子为钣金内侧边到折弯中线距离和钣金厚度的比值，如图1中K因子的方程式：K=A/T。
2）Y因子是根据折弯中线相对于钣金厚度计算出来的比值，Y因子公式：Y=K*(π/2)。Proe中Y因子默认为0.5。
铝料(AL)折弯系数
45°
90°
135°
90°
45°
90°
135°

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

1.0
0.7
0.5
0.3
0.3
0.3
0.3
0.2
2.0
1.5
1.2
1.0
0.8
0.5
0.4
0.4
0.3
2.5
2.0
1.7
1.5
1.3
1.0
0.9
0.5
0.4
3.0
2.5
2.2
2.0
1.8
1.5
1.4
1.0
0.5
3.5
2.7
2.5
2.3
2.0
1.9
1.5
0.6
4.0
3.2
3.0
2.8
2.5
2.4
2.0
冷轧钢板spcc电镀锌板secc角度060810121520253035404550最短尺寸备注v409087942812043461501516tv三铜板角度060810121520253035404550最短尺寸备注90365268842812015012铜板折弯系数1730不锈钢v25系数630不锈钢v20系数55超过6的铜排均为用v40的下模弯的系数注
常用材料折弯系数表
T V 角度 0.6 0.8 V4 90 0.9 1.4
120
0.7
150
0.2
V6 90
1.5
120

150
0.2
V7 90
1.6
120
0.8
150
0.3
V8 90
1.6
30
0.3
45
0.6
60
1.0
120
0.8
150
0.3
V10 90
120
150
V12 90
30
45
60
120
8.5
0.5 0.6 0.7
1.0 1.3 1.5
1.7 2 2.4
1.4 1.7 2.0
0.5 0.6 0.7
4.3
10
2.1 0.7
4.5 5.0
11
2.2 0.8
4.6
13
2.3
0.8
4.8 5.1
6.6
14
2.3
3.3
0.8
1.1
5.7 6.4 7.0
17.5
2.8 3.1 3.4
1.0 1.0 1.2
0.8
4.5
3.7
3.5
3.3
3.0
2.9
2.5
1.3
5.0
4.0
3.8
3.5
3.4
3.0
1.8
A
B
17.5
6.3 6.9
22.0
T
三、铜板
V 角度 0.6 0.8 1.0 1.2 1.5 2.0 2.5 3.0 3.5 4.0 4.5 5.0 最短尺寸备注
90
3.6
5.2
6.8
8.4
28
120 150
6.0 铜板折弯系数 10.3 8.0 铜板折弯系数 12.5 10 铜板折弯系数 15
12 铜板折弯系数 17
Z 折 1 (直邊段差) 1. 樣品方式製作展開方法﹕
(1) .當 H >5 T 時﹐分兩次成型﹐按 90˚折彎計算
(2) 當 H<5T 時﹐一次成型﹐L=A+B+K
H T 0.5
0.8
1.0
1.2
1.5
1.6
2.0
3.2
0.5
0.1
0.8
0.2
0.1
1.0
0.5
0.2
0.2
0.2
0.2
0.2
1.5
7.5 8.2
22.0
4.0
1.4
T
一.冷轧钢板 SPCC(电镀锌板 SECC)
V 角度 0.6 0.8 1.0 1.2 1.5 2.0 2.5 3.0 3.5 4.0 4.5 5.0 最短尺寸备注
V40 90
8.7 9.4
28
120
4.3 4.6
150
1.5 1.6
T V V4 V6 V7 V8 V10 V12 V14 V16 V18 V20 V25 V32
二.铝板 L2Y2 材料
0.6 0.8 1.0 1.2 1.5 2.0 2.5 3.0 3.5 4.0 4.5 5.0 最短尺寸备注
1.4
2.8
1.6
4.5
1.6 1.8
5
1.8 2.4 3.1
5.5
2.4 3.2
7
2.4 3.2
8.5
3.2
10
3.2 4.0 4.8
11
4.8
13
4.8
14
4.8 5.4 6.0
2.8
1.7 2.0
4.5
0.86 1.0
0.3 0.4
1.8 2.1 2.4
5
0.9 1.0
0.3 0.3
1.9 2.2 2.5
5.5
0.34 0.4 0.5
0.7 0.8 1.0
1.1 1.3 1.5
0.9 1.1 1.3
0.3 0.2 0.5
2.7 3.2
7
1.3 1.6
0.5 0.5
2.8 3.4 4.2
150
V14 90
120 150
V16 90 120 150
V18 90 120 150
V20 90 120 150
V25 90 120 150
V32 90 120 150
一.冷轧钢板 SPCC(电镀锌板 SECC) 1.0 1.2 1.5 2.0 2.5 3.0 3.5 4.0 4.5 5.0 最短尺寸备注
3．0 不锈钢 V25 系数 6 3．0 不锈钢 V20 系数 5.5 （超过 6 的铜排均为用 V40 的下模弯的系数）
注：以上折弯系数（K）是在折弯内角（R）为 0.5--1.0 左右时的侧量值，当折弯内角改变时，系数改变,一般,内角增大,系数增大。如板厚 T=2.0，R=10，V=32 时,折弯系数 K=6.7 左右.当 T=1.2 时,R=10，V=25 时,K=5.8 左右。

钣金展开材料折弯系数表

合集下载

钣金折弯系数表和计算公式

折弯系数表

钣金折弯系数表

折弯系数表

钣金折弯系数表

钣金展开材料折弯系数表

最新钣金折弯系数表和计算公式

折弯系数表

钣金折弯系数表和计算公式

常用材料折弯系数表大全

文档推荐

最新文档
