SolidWorks钣金折弯系数表折弯扣除和K因子表

[教学]solidwork钣金规格折弯系数表Solidwork钣金规格/折弯系数表钣金规格/折弯系数表钣金规格/折弯系数表存储指定材料的属性。

您可以通过一张表将折弯系数、折弯半径或 K 因子与厚度、折弯半径和材料的任何组合相关联。

注: 您还可以使用单独的规格表和折弯系数表。

请参阅钣金规格表和折弯系数表概述。

您可以通过以下方式访问钣金规格/折弯系数表:在生成基体法兰时，从基体法兰 PropertyManager 中访问。

在生成基体法兰后，右键单击 FeatureManager 设计树中的钣金，然后选择编辑特征。

规格表包含在 SolidWorks 应用程序中，位于以下位置:<安装目录>\lang\<语言>\Sheet Metal Gauge Tables\。

其中包含规格/折弯系数表和规格表。

您可以用它们作为模板来生成自己的表。

以下显示了组合的规格/折弯系数表。

对于每个规格号(厚度)，您都可以从半径和角度范围中进行选择。

使用规格/折弯系数表来指定钣金参数可以使用钣金规格表指定整个零件的默认值。

应用与规格/折弯系数表值不同的折弯半径值为添加的特征手工指派折弯半径值钣金规格表钣金规格表存储指定材料的属性。

在生成基体法兰时，可以从PropertyManager 访问钣金规格表。

使用钣金规格表可指定:规格厚度允许的折弯半径K-因子在生成基体法兰之后，在 FeatureManager 设计树中右键单击钣金并选择编辑特征，即可访问钣金规格表。

使用钣金规格/折弯系数表以通过单个表指定厚度和折弯值。

请参阅钣金规格/折弯系数表。

指定折弯半径值可以使用钣金规格表指定整个零件的值。

这称为默认值。

但您也可以应用与钣金规格表中默认值不同的折弯半径值到特定的特征，例如边线法兰。

控制折弯半径值如果选择使用默认半径，便可对所有顺流特征使用钣金规格表中的一个一般折弯半径值。

如果选择使用规格表，则使用的折弯半径值不同于钣金规格表中的默认值。

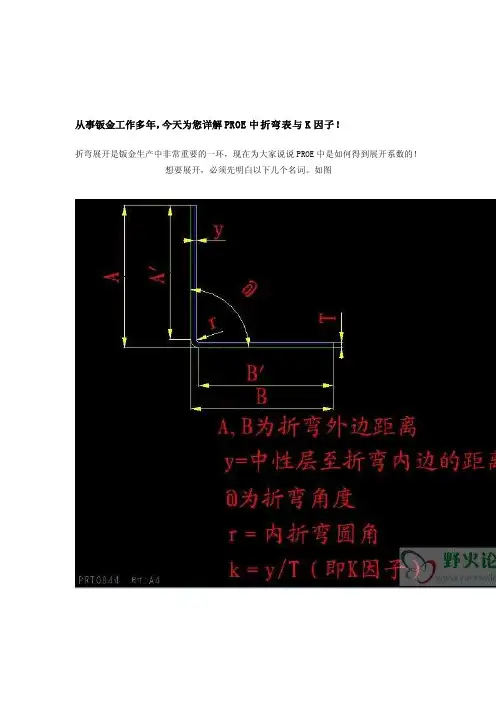

从事钣金工作多年，今天为您详解PROE中折弯表与K因子！折弯展开是钣金生产中非常重要的一环，现在为大家说说PROE中是如何得到展开系数的！想要展开，必须先明白以下几个名词。

如图000000现在通常的展开方法有两种，折弯扣除=M（一般用于90度展开），中性层法，即使用K因子（非90度）。

这两种方法在原理上是一样的！我们现在来看PROE中是如何用折弯表实现90度展开的。

我们以1.0MM 的冷板为例，通常工厂用的折弯扣除是1.7.意思就是如下图所示的一个折弯件（长和宽都是25.折弯内角r=0.5），他的展开尺寸就是25+25-1.7＝48.3 那在PROE中要如何得到这个值呢，新建一个钣金件，做如下图形，000000完成退出。

得到这样一个零件000000大家看到这里有个DEV值，这个值就是与钣金展开相关的一个值了，我们现在来看看他的展开尺寸，000000前面说了，这个钣金件的展开尺寸应该是48.3的，但这里只有48.2，小数点后面还一堆数，看起来就不爽！如何改变他，使他变成我们所需要的呢？这里就要改动那个DEV值了。

我们把DEV值设为1.3看看。

000000再生后再次测量展开长度，000000嗯，这里已经是我们所需要的了，那么这个值是怎么来的呢？这里提供个公式，DEV=2(r+T)-M，关于这个公式的意义和来历，等下再说。

我们再来看如何使用折弯表得到这个值编缉－设置－折弯许可－定义，随便输入一个数字作为折弯表名，打开折弯表000000得到这个表，我们先看内侧半径（R）下面的那一横排，这排是定义折弯内圆角的，也即上图的r，再看厚度（T）下面的一竖排，这里定义的是板料的厚度。

两栏相交的格就是DEV值。

好。

我们在折弯表内填下如图的值。

000000保存，退出。

现在我们把零件的厚度设为1.5MM。

他的折弯扣除应该是2.5MM。

那么展开长度应该是47.5，再来看看PORE中的展开长度是否如此！000000000000嗯，完全稳合！现在我们再来看中性层法，首先，大家先来看这个公式，L=A+B-2*tan(@/2)/(y+r)+2*PI*(y+r)*@/360, L为展开长度.对照第一个图，大家就应该明白了。

钣金_折弯展开、折弯系数、折弯表与K因子从事钣金工作多年，今天为您详解PROE中折弯表与K因子～折弯展开是钣金生产中非常重要的一环，现在为大家说说PROE中是如何得到展开系数的～想要展开，必须先明白以下几个名词。

如图现在通常的展开方法有两种，折弯扣除=M(一般用于90度展开)，中性层法，即使用K因子(非90度)。

这两种方法在原理上是一样的～我们现在来看PROE中是如何用折弯表实现90度展开的。

我们以1.0MM 的冷板为例，通常工厂用的折弯扣除是1.7.意思就是如下图所示的一个折弯件(长和宽都是25.折弯内角r=0.5)，他的展开尺寸就是25+25-1.7,48.3 那在PROE中要如何得到这个值呢，新建一个钣金件，做如下图形，完成退出。

得到这样一个零件大家看到这里有个DEV值，这个值就是与钣金展开相关的一个值了，我们现在来看看他的展开尺寸，前面说了，这个钣金件的展开尺寸应该是48.3的，但这里只有48.2，小数点后面还一堆数，看起来就不爽～如何改变他，使他变成我们所需要的呢,这里就要改动那个DEV值了。

我们把DEV值设为1.3看看。

再生后再次测量展开长度，嗯，这里已经是我们所需要的了，那么这个值是怎么来的呢,这里提供个公式，DEV=2(r+T)-M，关于这个公式的意义和来历，等下再说。

我们再来看如何使用折弯表得到这个值编缉,设置,折弯许可,定义，随便输入一个数字作为折弯表名，打开折弯表得到这个表，我们先看内侧半径(R)下面的那一横排，这排是定义折弯内圆角的，也即上图的r，再看厚度(T)下面的一竖排，这里定义的是板料的厚度。

两栏相交的格就是DEV值。

好。

我们在折弯表内填下如图的值。

保存，退出。

现在我们把零件的厚度设为1.5MM。

他的折弯扣除应该是2.5MM。

那么展开长度应该是47.5，再来看看PORE中的展开长度是否如此～嗯，完全稳合～现在我们再来看中性层法，首先，大家先来看这个公式，L=A+B-2*tan(@/2)/(y+r)+2*PI*(y+r)*@/360, L为展开长度.对照第一个图，大家就应该明白了。

折弯补偿算法:折弯补偿值(BA)展开长度：LT = D1 + D2 + BAK-因子是描述钣金折弯在广泛的几何形状参数情形下如何弯曲/展开的一个独立值。

也是一个用于计算在各种材料厚度、折弯半径/折弯角度等广泛情形下的弯曲补偿(BA)的一个独立值。

我们可以肯定在钣金零件的材料厚度中存在着一个中性层或轴，钣金件位于弯曲区域中的中性层中的钣金材料既不伸展也不压缩，也就是在折弯区域中唯一不变形的地方。

K = t/T 为简化表示钣金中性层的定义，同时考虑适用于所有材料厚度，引入k-因子的概念。

具体定义是：K-因子就是钣金的中性层位置厚度与钣金零件材料整体厚度的比值，即：K 的值总是会在0和1之间。

一个k-因子如果为0.25的话就意味着中性层位于零件钣金材料厚度的25%处，同样如果是0.5，则意味着中性层即位于整个厚度50%的地方，以此类推。

BA = Pi(R+K*T)A/180其中几个值如A 、R 和T 都是由实际的几何形状确定的。

所以回到原来的问题，K-因子到底从何而来？同样，回答还是那几个老的来源，即钣金材料供应商、试验数据、经验、手册等。

但是，在有些情况下，给定的值可能不是明显的K ，也可能不完全表达为方程(8)的形式，但无论如何，即使表达形式不完全一样，我们也总是能据此找到它们BA(折弯补偿)就应该等于钣金件的弯曲区域中中性层的圆弧的长度。

中性钣金层圆弧的半径可以表示为(R+t).利用这个表达式和折弯角度，中性层圆弧的长度(BA)就可以表示为：BA = Pi**(R+T)A/180折弯补偿的算法（补偿值BA 、K 因子）2014年4月25日星期五11:33经验、手册等。

但是，在有些情况下，给定的值可能不是明显的K，也可能不完全表达为方程(8)的形式，但无论如何，即使表达形式不完全一样，我们也总是能据此找到它们之间的联系。

例如，如果在某些手册或文献中描述中性轴（层）为“定位在离钣料表面0.445x材料厚度”的地方，显然这就可以理解为K因子为0.445，即K=0.445。

折弯扣除系数表,SW中K因子材料厚度系数(sw)K因子备注螺纹大小底孔孔径螺纹大小底孔孔径0.50.9M2φ1.6M2.5φ4.20.61.10.151M2.5φ2.1M3φ4.20.71.30.151M3φ2.5M4φ5.40.81.50.113M4φ3.3M5φ6.411.80.092M5φ4.2M6φ8.81.22.20.181M6φ5M8φ10.51.52.60.23M8φ6.823.40.141M10φ8.52.54.50.138M12φ10.235.20.179M14φ12M16φ140.40.8M18φ15.40.61.10.1510.81.50.11311.80.15M4φ6M2.5φ4.21.22.10.181M5φ7M3φ5.41.52.50.23M6φ9M4φ623.30.237M5φ72.54.20.215350.221材料比重材料比重46.80.212铝 2.858.20.245铁7.869.80.331铁7.8A3钢7.850.8 1.4不锈钢7.9311.7铜8.91.21.91.52.222.7M3φ1.52.53.8M4φ2.034.5M5φ2.5非90°计算压铆螺母柱底孔拉铆螺母底孔数控翻边模具底孔比重表钣金展开工作中不懂的技术服务群：全国钣金技术学习QQ群：535178444非90度计算公式：(A+B)-(（180°- a°）/°90)*0.9*系数=计算值冷板铝板SW三维设计，内R必须要0.1，K因子才准确，锐角情况下采用K因子，其他直角采用折弯扣除，直角和锐角都有情况用K因子！本表系数是外径相加减去系数值SW折弯系数表内R0.1粗牙螺纹底孔孔径压铆螺母底孔不锈钢压死边压圆弧的本系数表仅供参考使用，模具不同，系数有变化，大家可以做的时候验证下，再批量操作！锐角展开计算情况说明如下1.A,B尺寸内R设置0.1，单刀标到外R的圆弧中心，多道相邻之间距离标到R外端，见下图；2.0.9是经验值，不*0.9或许会小；3.系数是对应不同板后的系数；4.计算和SW中K因子或许有点差别，总体展开在0.7以内，问题不大，不影响加工！5.在实际当中如果把握不准，可以通过内径相加加系数两种方法进行比较，总展开尺寸控制在0.5以内展开基本不影响生产了；外经相加不减系数即可，就是外径直接相加，SW中内R0.1,K是0.61；中心层展开，SW中K是0.5；问回答回答回答回答回答回答12:07:36。

折弯补偿算法:折弯补偿值(BA)展开长度：LT = D1 + D2 + BAK-因子是描述钣金折弯在广泛的几何形状参数情形下如何弯曲/展开的一个独立值。

也是一个用于计算在各种材料厚度、折弯半径/折弯角度等广泛情形下的弯曲补偿(BA)的一个独立值。

我们可以肯定在钣金零件的材料厚度中存在着一个中性层或轴，钣金件位于弯曲区域中的中性层中的钣金材料既不伸展也不压缩，也就是在折弯区域中唯一不变形的地方。

K = t/T 为简化表示钣金中性层的定义，同时考虑适用于所有材料厚度，引入k-因子的概念。

具体定义是：K-因子就是钣金的中性层位置厚度与钣金零件材料整体厚度的比值，即：K 的值总是会在0和1之间。

一个k-因子如果为0.25的话就意味着中性层位于零件钣金材料厚度的25%处，同样如果是0.5，则意味着中性层即位于整个厚度50%的地方，以此类推。

BA = Pi(R+K*T)A/180其中几个值如A 、R 和T 都是由实际的几何形状确定的。

所以回到原来的问题，K-因子到底从何而来？同样，回答还是那几个老的来源，即钣金材料供应商、试验数据、经验、手册等。

但是，在有些情况下，给定的值可能不是明显的K ，也可能不完全表达为方程(8)的形式，但无论如何，即使表达形式不完全一样，我们也总是能据此找到它们BA(折弯补偿)就应该等于钣金件的弯曲区域中中性层的圆弧的长度。

中性钣金层圆弧的半径可以表示为(R+t).利用这个表达式和折弯角度，中性层圆弧的长度(BA)就可以表示为：BA = Pi**(R+T)A/180折弯补偿的算法（补偿值BA 、K 因子）2014年4月25日星期五11:33经验、手册等。

但是，在有些情况下，给定的值可能不是明显的K，也可能不完全表达为方程(8)的形式，但无论如何，即使表达形式不完全一样，我们也总是能据此找到它们之间的联系。

例如，如果在某些手册或文献中描述中性轴（层）为“定位在离钣料表面0.445x材料厚度”的地方，显然这就可以理解为K因子为0.445，即K=0.445。

[教学]solidwork钣金规格折弯系数表Solidwork钣金规格/折弯系数表钣金规格/折弯系数表钣金规格/折弯系数表存储指定材料的属性。

您可以通过一张表将折弯系数、折弯半径或 K 因子与厚度、折弯半径和材料的任何组合相关联。

注: 您还可以使用单独的规格表和折弯系数表。

请参阅钣金规格表和折弯系数表概述。

您可以通过以下方式访问钣金规格/折弯系数表:在生成基体法兰时，从基体法兰 PropertyManager 中访问。

在生成基体法兰后，右键单击 FeatureManager 设计树中的钣金，然后选择编辑特征。

规格表包含在 SolidWorks 应用程序中，位于以下位置:<安装目录>\lang\<语言>\Sheet Metal Gauge Tables\。

其中包含规格/折弯系数表和规格表。

您可以用它们作为模板来生成自己的表。

以下显示了组合的规格/折弯系数表。

对于每个规格号(厚度)，您都可以从半径和角度范围中进行选择。

使用规格/折弯系数表来指定钣金参数可以使用钣金规格表指定整个零件的默认值。

应用与规格/折弯系数表值不同的折弯半径值为添加的特征手工指派折弯半径值钣金规格表钣金规格表存储指定材料的属性。

在生成基体法兰时，可以从PropertyManager 访问钣金规格表。

使用钣金规格表可指定:规格厚度允许的折弯半径K-因子在生成基体法兰之后，在 FeatureManager 设计树中右键单击钣金并选择编辑特征，即可访问钣金规格表。

使用钣金规格/折弯系数表以通过单个表指定厚度和折弯值。

请参阅钣金规格/折弯系数表。

指定折弯半径值可以使用钣金规格表指定整个零件的值。

这称为默认值。

但您也可以应用与钣金规格表中默认值不同的折弯半径值到特定的特征，例如边线法兰。

控制折弯半径值如果选择使用默认半径，便可对所有顺流特征使用钣金规格表中的一个一般折弯半径值。

如果选择使用规格表，则使用的折弯半径值不同于钣金规格表中的默认值。

钣金_折弯展开、折弯系数、折弯表与K因子从事钣金工作多年，今天为您详解PROE中折弯表与K因子～折弯展开是钣金生产中非常重要的一环，现在为大家说说PROE中是如何得到展开系数的～想要展开，必须先明白以下几个名词。

如图现在通常的展开方法有两种，折弯扣除=M(一般用于90度展开)，中性层法，即使用K因子(非90度)。

这两种方法在原理上是一样的～我们现在来看PROE中是如何用折弯表实现90度展开的。

我们以1.0MM 的冷板为例，通常工厂用的折弯扣除是1.7.意思就是如下图所示的一个折弯件(长和宽都是25.折弯内角r=0.5)，他的展开尺寸就是25+25-1.7,48.3 那在PROE中要如何得到这个值呢，新建一个钣金件，做如下图形，完成退出。

得到这样一个零件大家看到这里有个DEV值，这个值就是与钣金展开相关的一个值了，我们现在来看看他的展开尺寸，前面说了，这个钣金件的展开尺寸应该是48.3的，但这里只有48.2，小数点后面还一堆数，看起来就不爽～如何改变他，使他变成我们所需要的呢,这里就要改动那个DEV值了。

我们把DEV值设为1.3看看。

再生后再次测量展开长度，嗯，这里已经是我们所需要的了，那么这个值是怎么来的呢,这里提供个公式，DEV=2(r+T)-M，关于这个公式的意义和来历，等下再说。

我们再来看如何使用折弯表得到这个值编缉,设置,折弯许可,定义，随便输入一个数字作为折弯表名，打开折弯表得到这个表，我们先看内侧半径(R)下面的那一横排，这排是定义折弯内圆角的，也即上图的r，再看厚度(T)下面的一竖排，这里定义的是板料的厚度。

两栏相交的格就是DEV值。

好。

我们在折弯表内填下如图的值。

保存，退出。

现在我们把零件的厚度设为1.5MM。

他的折弯扣除应该是2.5MM。

那么展开长度应该是47.5，再来看看PORE中的展开长度是否如此～嗯，完全稳合～现在我们再来看中性层法，首先，大家先来看这个公式，L=A+B-2*tan(@/2)/(y+r)+2*PI*(y+r)*@/360, L为展开长度.对照第一个图，大家就应该明白了。

输入板厚T输入折弯半径R 输入90度折弯
扣除板厚倍数
90度折弯补偿值BA自动计算K因子值
输入任意折弯角度
对应图中(180-A)
10.3 1.70.90.272957795105.00说明：
1、此表格适用于常规折弯工艺条件下的计算，不适用于大圆弧、圆锥面、圆柱面、压段差、刨槽折弯、插深折弯、压死边等特殊工艺的计算。

2、表格中黑色字体的数值是需要手动输入的参数，红色字体的数值是表格自动计算出来的结果。

3、折弯补偿值BA即Solidsorks中的折弯系数的数值，而在PROE或CREO中，折弯补偿值BA对应的是折弯余量值。

折弯补偿值BA (据K因子值计算)
折弯扣除值BD (根据BA值计算)
0.75 1.25计算。

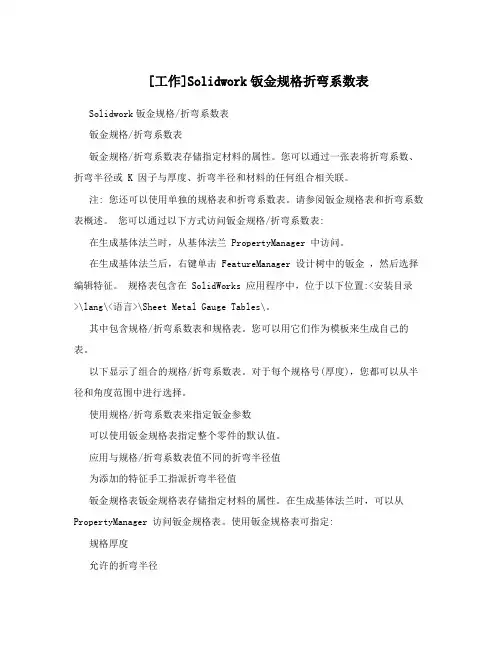

[工作]Solidwork钣金规格折弯系数表Solidwork钣金规格/折弯系数表钣金规格/折弯系数表钣金规格/折弯系数表存储指定材料的属性。

您可以通过一张表将折弯系数、折弯半径或 K 因子与厚度、折弯半径和材料的任何组合相关联。

注: 您还可以使用单独的规格表和折弯系数表。

请参阅钣金规格表和折弯系数表概述。

您可以通过以下方式访问钣金规格/折弯系数表:在生成基体法兰时，从基体法兰 PropertyManager 中访问。

在生成基体法兰后，右键单击 FeatureManager 设计树中的钣金，然后选择编辑特征。

规格表包含在 SolidWorks 应用程序中，位于以下位置:<安装目录>\lang\<语言>\Sheet Metal Gauge Tables\。

其中包含规格/折弯系数表和规格表。

您可以用它们作为模板来生成自己的表。

以下显示了组合的规格/折弯系数表。

对于每个规格号(厚度)，您都可以从半径和角度范围中进行选择。

使用规格/折弯系数表来指定钣金参数可以使用钣金规格表指定整个零件的默认值。

应用与规格/折弯系数表值不同的折弯半径值为添加的特征手工指派折弯半径值钣金规格表钣金规格表存储指定材料的属性。

在生成基体法兰时，可以从PropertyManager 访问钣金规格表。

使用钣金规格表可指定:规格厚度允许的折弯半径K-因子在生成基体法兰之后，在 FeatureManager 设计树中右键单击钣金并选择编辑特征，即可访问钣金规格表。

使用钣金规格/折弯系数表以通过单个表指定厚度和折弯值。

请参阅钣金规格/折弯系数表。

指定折弯半径值可以使用钣金规格表指定整个零件的值。

这称为默认值。

但您也可以应用与钣金规格表中默认值不同的折弯半径值到特定的特征，例如边线法兰。

控制折弯半径值如果选择使用默认半径，便可对所有顺流特征使用钣金规格表中的一个一般折弯半径值。

如果选择使用规格表，则使用的折弯半径值不同于钣金规格表中的默认值。

SolidWorks 的钣金系数，为什么要用系数，不用扣除，什么情况下用K因子，很多朋友在展开的时候还在用R1 R2等于几来展开，这样做不是不可以，但是由于各家折弯机刀口不同，还有不同的R值对于展开系数控制不同，也会造成展开数值误差大。

我们很多单位所说的系数都是折弯扣除（BD），下面做了个我自己参照实际折弯总结的系数表，以下表中的R实际上都是自然的R，在SolidWorks里设定为R0.1或者R0，这个表格几乎适用于任何角度。

板厚折弯系数（BA）折弯扣除（BD）其他单位扣除
0.5 0.2 1 1.09
0.8 0.2 1.6 1.5
1 0.3 1.9 1.8
1.2 0.4
2.2 2
1.5 0.7
2.5 2.6
2 0.7 3.5 3.5
2.5 1 4.2 4
3 1 5 5
那么有的人可能会问K因子在什么的情况下用？我是在R很大的情况下情况下用或者是客户指定的R情况下用，比如客户非要用R5或者R10，所以我也做了下面这个表格。

适用方法：R除板厚找出相对应的K值，例如需要R是10板厚是2就是10除2等于5，那么他的K值就是0.43.在SW里R就可以填实际R。

展开很准。

1 2 3 4 5 6 7 8 9 10 11-12以上
K因子 0.35 0.375 0.4 0.415 0.43 0.44 0.45 0.46 0.465 0.47 0.5。

K因子是SolidWorks钣金设计中一个非常关键的基本概念，要想学好钣金，必须先了解K因子。

什么是K因子：K因子是中性层到折弯内表面的距离同钣金厚度的比值。

如下图一所示，K=t/T 。

由K因子的定义可知K因子是一个大于0而小于1的常数。

既然K因子与中性层的位置有关，那么什么是中性层？在折弯变形区，靠近内表面的材料被压缩，且越靠近内表面压缩得越是利害，同样的，靠近外表面的材料被拉伸，且越靠近外表面拉伸得越是利害。

从内表面过渡到外表面，从压缩过渡到拉伸，假设材料是由一片一片的薄层叠加而成的（实际上多数金属材料都是层状的）那么材料中间必存在有既不压缩也不拉伸的那么一层，这一层我们称之为中性层。

一般情况下，中性层是看不见也摸不到的，因为它在金属内部，它的位置与材质的固有属性有关，也就是说K因子与材质相关。

由中性层的定义可知，钣金的展开尺寸就等于中性层的宽度，如上图所示，钣金的展开尺寸=A段直线+B段直线+C段圆弧（中性层在变形区的长度）。

在SolidWorks钣金属性管理器中，折弯系数的选择有四个选项：折弯系数表、K因子、折弯系数以及折弯扣除。

折弯系数表是将常用材料的厚度、折弯半径、折弯角度、折弯系数或者折弯扣除数值制作成Excel表格，保存在制定的位置，使用时可以非常方便的进行选择。

K因子，就是输入K因子的数值。

折弯系数，直接输入一个数值来指定一个折弯的扣除量，下图是已知K 因子的情况下折弯系数的计算方法。

折弯扣除，同折弯系数类似，直接输入一个数值来指定一个折弯的扣除量，假如钣金的厚度、折弯角度以及折弯半径一样，那么折弯扣除=折弯系数，输入相同的折弯扣除或者折弯系数值，得到的钣金展开尺寸是一样的。

下面常见的常用材料K因子与折弯扣除表：软铜或软铜材料：K=0.35半硬铜或黄铜，软钢和铝等材料：K=0.41青铜、硬铜、冷扎钢和弹簧钢等材料：K=0.45K 因子的定义： K 因子就是钣金的中性层位置厚度(t)与钣金零件材料整体厚度(T)的比值，即：K = t / T标准计算方法为：材料厚度（t）*1.66 （估算）。

钣金_折弯展开、折弯系数、折弯表与K因子从事钣金工作多年，今天为您详解PROE中折弯表与K因子～折弯展开是钣金生产中非常重要的一环，现在为大家说说PROE中是如何得到展开系数的～想要展开，必须先明白以下几个名词。

如图现在通常的展开方法有两种，折弯扣除=M(一般用于90度展开)，中性层法，即使用K因子(非90度)。

这两种方法在原理上是一样的～我们现在来看PROE中是如何用折弯表实现90度展开的。

我们以1.0MM 的冷板为例，通常工厂用的折弯扣除是1.7.意思就是如下图所示的一个折弯件(长和宽都是25.折弯内角r=0.5)，他的展开尺寸就是25+25-1.7,48.3 那在PROE中要如何得到这个值呢，新建一个钣金件，做如下图形，完成退出。

得到这样一个零件大家看到这里有个DEV值，这个值就是与钣金展开相关的一个值了，我们现在来看看他的展开尺寸，前面说了，这个钣金件的展开尺寸应该是48.3的，但这里只有48.2，小数点后面还一堆数，看起来就不爽～如何改变他，使他变成我们所需要的呢,这里就要改动那个DEV值了。

我们把DEV值设为1.3看看。

再生后再次测量展开长度，嗯，这里已经是我们所需要的了，那么这个值是怎么来的呢,这里提供个公式，DEV=2(r+T)-M，关于这个公式的意义和来历，等下再说。

我们再来看如何使用折弯表得到这个值编缉,设置,折弯许可,定义，随便输入一个数字作为折弯表名，打开折弯表得到这个表，我们先看内侧半径(R)下面的那一横排，这排是定义折弯内圆角的，也即上图的r，再看厚度(T)下面的一竖排，这里定义的是板料的厚度。

两栏相交的格就是DEV值。

好。

我们在折弯表内填下如图的值。

保存，退出。

现在我们把零件的厚度设为1.5MM。

他的折弯扣除应该是2.5MM。

那么展开长度应该是47.5，再来看看PORE中的展开长度是否如此～嗯，完全稳合～现在我们再来看中性层法，首先，大家先来看这个公式，L=A+B-2*tan(@/2)/(y+r)+2*PI*(y+r)*@/360, L为展开长度.对照第一个图，大家就应该明白了。

折弯补偿算法:折弯补偿值(BA)展开长度：LT = D1 + D2 + BAK-因子是描述钣金折弯在广泛的几何形状参数情形下如何弯曲/展开的一个独立值。

也是一个用于计算在各种材料厚度、折弯半径/折弯角度等广泛情形下的弯曲补偿(BA)的一个独立值。

我们可以肯定在钣金零件的材料厚度中存在着一个中性层或轴，钣金件位于弯曲区域中的中性层中的钣金材料既不伸展也不压缩，也就是在折弯区域中唯一不变形的地方。

K = t/T 为简化表示钣金中性层的定义，同时考虑适用于所有材料厚度，引入k-因子的概念。

具体定义是：K-因子就是钣金的中性层位置厚度与钣金零件材料整体厚度的比值，即：K 的值总是会在0和1之间。

一个k-因子如果为0.25的话就意味着中性层位于零件钣金材料厚度的25%处，同样如果是0.5，则意味着中性层即位于整个厚度50%的地方，以此类推。

BA = Pi(R+K*T)A/180其中几个值如A 、R 和T 都是由实际的几何形状确定的。

所以回到原来的问题，K-因子到底从何而来？同样，回答还是那几个老的来源，即钣金材料供应商、试验数据、经验、手册等。

但是，在有些情况下，给定的值可能不是明显的K ，也可能不完全表达为方程(8)的形式，但无论如何，即使表达形式不完全一样，我们也总是能据此找到它们BA(折弯补偿)就应该等于钣金件的弯曲区域中中性层的圆弧的长度。

中性钣金层圆弧的半径可以表示为(R+t).利用这个表达式和折弯角度，中性层圆弧的长度(BA)就可以表示为：BA = Pi**(R+T)A/180折弯补偿的算法（补偿值BA 、K 因子）2014年4月25日星期五11:33经验、手册等。

但是，在有些情况下，给定的值可能不是明显的K，也可能不完全表达为方程(8)的形式，但无论如何，即使表达形式不完全一样，我们也总是能据此找到它们之间的联系。

例如，如果在某些手册或文献中描述中性轴（层）为“定位在离钣料表面0.445x材料厚度”的地方，显然这就可以理解为K因子为0.445，即K=0.445。
