武汉软件工程职业学院机电一体化专业大一2017-2018机械设计基础试题

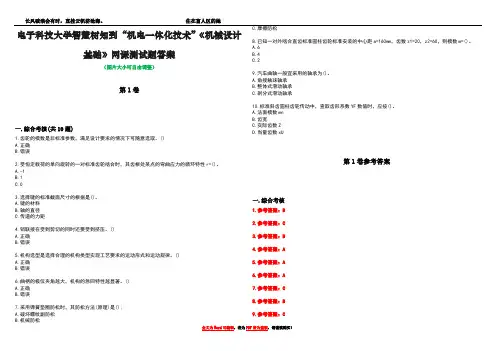

电子科技大学智慧树知到“机电一体化技术”《机械设计基础》网课测试题答案（图片大小可自由调整）第1卷一.综合考核(共10题)1.齿轮的模数是非标准参数，满足设计要求的情况下可随意选取。

()A.正确B.错误2.受恒定载荷的单向旋转的一对标准齿轮啮合时，其齿根处某点的弯曲应力的循环特性r=()。

A.-1B.1C.03.选择键的标准截面尺寸的根据是()。

A.键的材料B.轴的直径C.传递的力矩4.销联接在受到剪切的同时还要受到挤压。

()A.正确B.错误5.机构选型是选择合理的机构类型实现工艺要求的运动形式和运动规律。

()A.正确B.错误6.曲柄的极位夹角越大，机构的急回特性越显著。

()A.正确B.错误7.采用弹簧垫圈防松时，其防松方法(原理)是();A.破坏螺纹副防松B.机械防松C.摩擦防松8.已知一对外啮合直齿标准圆柱齿轮标准安装的中心距a=160mm，齿数z1=20，z2=60，则模数m=()。

A.6B.4C.29.汽车曲轴一般宜采用的轴承为()。

A.角接触球轴承B.整体式滑动轴承C.剖分式滑动轴承10.标准斜齿圆柱齿轮传动中，查取齿形系数YF数值时，应按()。

A.法面模数mnB.齿宽C.实际齿数ZD.当量齿数xU第1卷参考答案一.综合考核1.参考答案：B2.参考答案：C3.参考答案：B4.参考答案：A5.参考答案：A6.参考答案：A7.参考答案：C8.参考答案：B9.参考答案：C10.参考答案：A。

国家开放大学电大《机械设计基础》机考网考5套题库及答案题库一试卷总分：100 答题时间：60分钟一、判断正误题（共11题，共22分）1、机构中的主动件和从动件，都是构件。

（"）2、作用于刚体上某点的力，作用点沿其作用线移动后，其对刚体的作用效果改变了o（X）3、力偶无合力。

（J）4、机构的极位夹角8越小，机构的急回特性也越显著。

（X）5、在实际生产中，机构的“死点'位置对工作都是不利的，处处都要考虑克服。

（X）6、塑性材料的失效主要为屈服失效。

（J）7、齿数z、压力角a、齿顶高系数h。

和顶隙系数c都是标准值的齿轮是标准齿轮。

（X）8、用展成法加工齿轮时，同一模数和同一压力角，但不同齿数的两个齿轮,可以使用一把齿轮刀具进行加工。

（"）9、连续工作的闭式蜗杆传动需进行热平衡计算，以控制工作温度。

（"）10、联接是将两个或两个以上的零件联成一个整体的结构。

（X）11、工作中转动的轴为转轴。

（X）二、单项选择题（共10题，共30分）1、下图所示的受力系统中，杆AB的正确受力图为（）。

A.2、平面四杆机构中，若各杆长度分别为a=40、b=60、c=60、d=70。

当以a对面的杆为机架，则此四杆机构为0。

A.双曲柄机构B.曲柄摇杆机构C.双摇杆机构D.曲柄滑块机构3、机械中常利用()的惯性力来越过机构的死点位置。

A.主动构件B.联接构件C.从动构件D.任何构件4、脆性材料的失效形式为()。

A.屈服失效B.断裂失效C.扭转失效D.点蚀失效5、用齿条型刀具范成加工渐开线直齿圆柱齿轮，当被加工齿轮的齿数Z()时，将发生根切现象。

A.=17B.<17.C.>17D.=206、()是标准外啮合斜齿轮传动的正确啮合条件之一。

A.两齿轮的端而压力角相等B.两齿轮的端面模数相等C.两齿轮的螺旋角旋向相反D.两齿轮齿数相等7、蜗杆传动装置中，蜗杆的头数为Z,蜗杆直径系数为q,蜗轮齿数为乙Z2,则蜗轮蜗杆传动的标准中心距a等于()。

机械设计基础试题库一、判断(每题一分)1、一部机器可以只含有一个机构，也可以由数个机构组成。

……（√）2、机器的传动部分是完成机器预定的动作，通常处于整个传动的终端。

（×）4、机构是具有确定相对运动的构件组合。

………………………………（√）5、构件可以由一个零件组成，也可以由几个零件组成。

………………（√）6、整体式连杆是最小的制造单元，所以它是零件而不是构件。

……（×）7、连杆是一个构件，也是一个零件。

………………………（√）8、减速器中的轴、齿轮、箱体都是通用零件。

………………………………（×）二、选择(每题一分)1、组成机器的运动单元体是什么？（ B ）A．机构B．构件C．部件D．零件2、机器与机构的本质区别是什么？（ A ）A．是否能完成有用的机械功或转换机械能B．是否由许多构件组合而成C．各构件间能否产生相对运动D．两者没有区别3、下列哪一点是构件概念的正确表述？（ D ）A．构件是机器零件组合而成的。

B．构件是机器的装配单元C．构件是机器的制造单元D．构件是机器的运动单元4、下列实物中，哪一种属于专用零件？（ B ）A．钉B．起重吊钩C．螺母D．键5、以下不属于机器的工作部分的是（ D ）A．数控机床的刀架B．工业机器人的手臂C．汽车的轮子D．空气压缩机三、填空(每空一分)1、根据功能，一台完整的机器是由（动力系统）、（执行系统）、（传动系统）、（操作控制系统）四部分组成的。

车床上的主轴属于（执行）部分。

2、机械中不可拆卸的基本单元称为（零件），它是（制造）的单元体。

3、机械中制造的单元称为（零件），运动的单元称为（构件），装配的单元称为（机构）。

4、从（运动）观点看，机器和机构并无区别，工程上统称为（机械）。

5.机器或机构各部分之间应具有_相对__运动。

机器工作时，都能完成有用的__机械功___或实现转换__能量___。

2 平面机构一、填空题(每空一分)2.两构件之间以线接触所组成的平面运动副，称为高副，它产生 1 个约束，而保留 2 个自由度。

最新国家开放大学电大《机械设计基础》机考网考题库及答案100%通过考试说明：2017年秋期电大把《机械设计基础》纳入到机考（网考）平台进行上机考试，针对这个平台，本人汇总了该科所有的题，形成一个完整的题库，并且以后会不断更新，对考生的复习、作业和考试起着非常重要的作用，会给您节省大量的时间。

做考题时，利用本文档中的查找工具（CTRL+F），把考题中的关键字输到查找工具的查找内容框内，就可迅速查找到该题答案。

本文库还有其他机考网核及教学考一体化答案，敬请查看。

选择题1、如下图所示，图中A点处形成的转动副数为3个。

2、下图所示的受力系统中，杆AB的正确受力图为_______。

答3、如图所示，已知一重量G=100N的物体放在水平面上，水平面和物体间的摩擦系数fs=0.3。

请分析下列情况：（1）当作用在物体上的水平力F=10N时，B．摩擦力为10N，物体处于平衡状态（2）当作用在物体上的水平力F=20N时C．摩擦力为20N，物体处于平衡状态（3）当作用在物体上的水平力F=40N时D．摩擦力为40N，物体滑动3、如图所示，已知一重量的物体放在水平面上，水平面和物体间的摩擦系数。

请分析下列情况：（1）当作用在物体上的水平力时B．摩擦力为10N，物体处于平衡状态4、如图所示力F作用在梁AB的中点，F与梁AB的夹角为60°，已知力F=2kN，AB=400mm。

求：（1）梁A端的约束力C．FAx=1kN，FAy=0.866kN（2）梁B端的约束力D．FBx=0kN，FBy=0.866kN5、如图所示，直杆AD的左端固定，作用在截面B、C、D上的力分别为F1=100KN,F2=80KN,F3=60KN求：（1）CD段的轴力FCD=C．60kN（2）BC段的轴力FBC=B．—20kN（3）AB段的轴力FAB=C．80kN6、如图所示钢制拉杆承受载荷F=32kN，若材料的许用应力[σ]=120MPa，杆件横截面积为圆形，横截面的最小半径为_____。

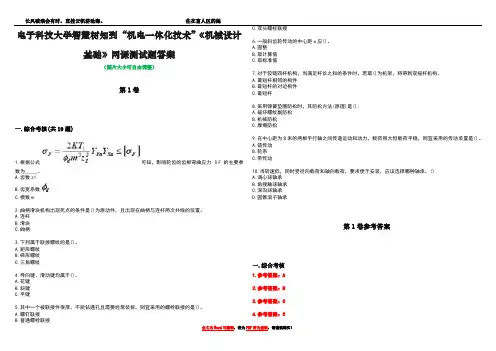

电子科技大学智慧树知到“机电一体化技术”《机械设计基础》网课测试题答案（图片大小可自由调整）第1卷一.综合考核(共10题)1.根据公式可知，影响轮齿的齿根弯曲应力δF的主要参数为_____。

A.齿数z1B.齿宽系数C.模数m2.曲柄滑块机构出现死点的条件是()为原动件，且出现在曲柄与连杆两次共线的位置。

A.连杆B.滑块C.曲柄3.下列属于联接螺纹的是()。

A.矩形螺纹B.梯形螺纹C.三角螺纹4.导向键、滑动键均属于()。

A.花键B.斜键C.平键5.其中一个被联接件很厚，不能钻通孔且需要经常装拆，则宜采用的螺栓联接的是()。

A.螺钉联接B.普通螺栓联接C.双头螺柱联接6.一般斜齿轮传动的中心距a应()。

A.圆整B.取计算值C.取标准值7.对于铰链四杆机构，当满足杆长之和的条件时，若取()为机架，将得到双摇杆机构。

A.最短杆相邻的构件B.最短杆的对边构件C.最短杆8.采用弹簧垫圈防松时，其防松方法(原理)是();A.破坏螺纹副防松B.机械防松C.摩擦防松9.在中心距为8米的两根平行轴之间传递运动和动力，载荷很大但载荷平稳，则宜采用的传动装置是()。

A.链传动B.轮系C.带传动10.当转速低，同时受径向载荷和轴向载荷，要求便于安装，应该选择哪种轴承。

()A.调心球轴承B.角接触球轴承C.深沟球轴承D.圆锥滚子轴承第1卷参考答案一.综合考核1.参考答案：A2.参考答案：B3.参考答案：C4.参考答案：C5.参考答案：C6.参考答案：A7.参考答案：B8.参考答案：C9.参考答案：A10.参考答案：D。

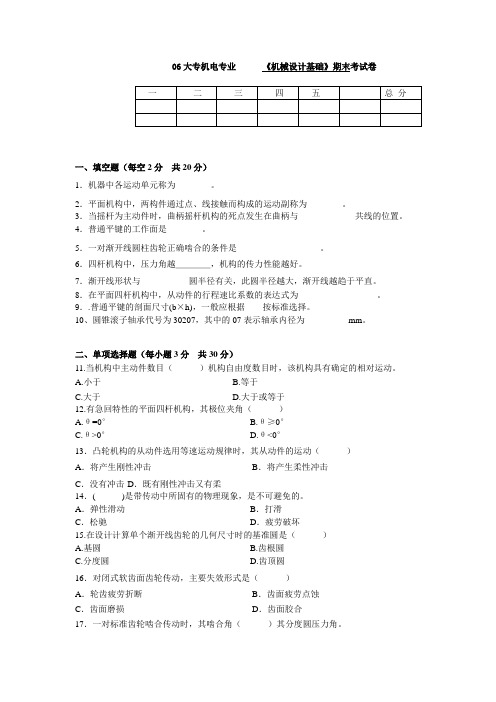

06大专机电专业《机械设计基础》期末考试卷一、填空题（每空2分共20分）1．机器中各运动单元称为________。

2．平面机构中，两构件通过点、线接触而构成的运动副称为________。

3．当摇杆为主动件时，曲柄摇杆机构的死点发生在曲柄与_____________共线的位置。

4．普通平键的工作面是________。

5．一对渐开线圆柱齿轮正确啮合的条件是__________________ 。

6．四杆机构中，压力角越＿＿＿＿，机构的传力性能越好。

7．渐开线形状与___________圆半径有关，此圆半径越大，渐开线越趋于平直。

8．在平面四杆机构中，从动件的行程速比系数的表达式为_________________ 。

9．.普通平键的剖面尺寸(b×h)，一般应根据____按标准选择。

10、圆锥滚子轴承代号为30207，其中的07表示轴承内径为__________mm。

二、单项选择题（每小题3分共30分）11.当机构中主动件数目（）机构自由度数目时，该机构具有确定的相对运动。

A.小于B.等于C.大于D.大于或等于12.有急回特性的平面四杆机构，其极位夹角（）A.θ=0°B.θ≥0°C.θ>0°D.θ<0°13．凸轮机构的从动件选用等速运动规律时，其从动件的运动（）A．将产生刚性冲击B．将产生柔性冲击C．没有冲击 D．既有刚性冲击又有柔14．( )是带传动中所固有的物理现象，是不可避免的。

A．弹性滑动B．打滑C．松驰D．疲劳破坏15.在设计计算单个渐开线齿轮的几何尺寸时的基准圆是（）A.基圆B.齿根圆C.分度圆D.齿顶圆16．对闭式软齿面齿轮传动，主要失效形式是（）A．轮齿疲劳折断B．齿面疲劳点蚀C．齿面磨损D．齿面胶合17．一对标准齿轮啮合传动时，其啮合角（）其分度圆压力角。

A.大于B.等于C.小于D.可能等于也可能大于18．按承受载荷的性质分类，减速器中的齿轮轴属于（ ） A ．传动轴 B ．固定心轴 C ．转轴D ．转动心轴19.用于薄壁零件的联接螺纹，应采用（ ） A.三角形细牙螺纹 B.梯形螺纹C.锯齿形螺纹D.三角形粗牙螺纹冲击20．当两个被联接件之一太厚，不宜制成通孔，且联接不需要经常拆装时，宜采用（ ） A ．螺栓联接 B ．螺钉联接 C ．双头螺柱联接 D ．紧定螺钉联接三、简答题（ 每小题5分 共10分）21．带传动工作时，传动带受到了哪些应力的作用？其最大应力max σ是多少？写出max σ的表达式，并指出max σ的位置（只需用文字说明，不需绘图）。

B.机构题1图 C.齿根圆D.基圆B.进行极限转速计算 D.进行热平衡计算 B.部分式滑动轴承 D.圆锥滚子轴承 B.螺纹升角〉摩擦角D.螺纹升角N 当量摩擦角B. =n _ °）max — °）min D. （I = ---------------max +min）B.从动件与机架共线位置机械设计基础试题一、单项选择题（本大题共20小题，每小题2分，共40分）在每小题列出的四个选项中只有 一个选项是符合题目要求的，请将正确选项前的字母填在题后的括号内。

1. 在如图所示的齿轮一凸轮轴系中，轴4称为（D ）A. 零件C. 构件D. 部件2. 若组成运动副的两构件间的 相对运动是移动，则称这种 运动副为（B ） A.转动副 B.移动副 C.球面副 D.螺旋副 3. 渐开线齿轮的齿廓曲线形状 取决于（D ） A.分度圆B.齿顶圆4. 机构具有确定相对运动的条件是（A ） A. 机构的自由度数目等于主动件数目 B. 机构的自由度数目大于主动件数目 C. 机构的自由度数H 小于主动件数目D. 机构的自由度数目大于等于主动件数目 5. 一般转速的滚动轴承计算准则为（ ） A.进行静强度计算 C.进行疲劳寿命计算 6.柴油机曲轴中部的轴承应采用（ ）A.整体式滑动轴承 C.深沟球轴承 7.螺纹联接的自锁条件为（ ）A.螺纹升角W 当量摩擦角 C.螺纹升角〉摩擦角8. 机械运转不均匀系数是用来描述机械运转不均匀程度的重要参数，其表达式为（1—齿轮2—键3—凸轮4一珀5—蝶栓6—轴端挡板A. Q = 0) max -co min厂 _―① minC. b = --------------------------9. 皎链四杆机构的死点位置发生在（ A.从动件与连杆共线位置 C.主动件与连杆共线位置 10.当轴的转速较低，且只承受较大的径向载荷时，宜选用（ ）A.深沟球轴承B.推力球轴承C.圆柱滚了轴承D.圆锥滚了轴承 11 .作单向运转的转轴，其弯曲应力的变化特征是（ ）A.对称循环 B .脉动循环 C.恒定不变D.非对称循环12.在一•般机械传动中，若需要采用带传动时，应优先选用（ ）A.圆型带传动B.同步带传动C.V 型带传动D.平型带传动 13.校链四杆机构中，若最短杆与最长杆长度之和小于其余两杆长度之和，则为了获得曲柄摇杆机构，其机架应取（ ）A.最短杆B.最短杆的相邻杆C.最短杆的相对杆D.任何一杆14.若被联接件之一厚度较大、材料较软、强度较低、需要经常装拆时，宜采用（ ）A.螺栓联接B.双头螺柱联接C.螺钉联接D.紧定螺钉联接15.在凸轮机构的从动件选用等速运动规律时，其从动件的运动（ ）A.将产生刚性冲击B.将产生柔性冲击C.没有冲击D.既有刚性冲击又有柔性冲击16.与标准直齿圆柱齿轮的复合齿轮形系数Y FS 值有关的参数是（ ）A.工作齿宽bB.模数mC.齿数zD.压力角a17.齿轮传动中，轮齿齿面的疲劳点蚀经常发生在（ ）A.齿根部分B.靠近节线处的齿根部分C.齿顶部分D.靠近节线处的齿顶部分18.普通圆柱蜗杆传动的正确啮合条件是（ ）A.m t ]=ni a 2,（】ti =（i a2, ' = BB.m a i=m （2,ai = （112, Y = 8C.lT ）t |=m a 2, Q tl =a2»、=~ 日D.m a j=ITl a 2,（】al =（112,、=~ B（注：下标t表示端面，a表示轴向，1表示蜗杆、2表示蜗轮）19.下列联轴器中，能补偿两轴的相对位移并可缓冲、吸振的是（）A.凸缘联轴器B.齿式联轴器C.万|仰联轴器D.弹性柱销联轴器20.带传动的主要失效形式是带的（）A.疲劳拉断和打滑B.磨损和胶合C.胶合和打滑D.磨损和疲劳点蚀二、填空题（本大题共10小题，每小题1分，共10分）21.在机构中采用虚约束的目的是为了改善机构的运动状况和。

武汉大学动力与机械学院《机械设计基础》试卷(A)班级：__________ 学号：___________ 姓名：___________ 成绩：___________一、填空题：（每空1分，共15分。

把答案填在题中横线上）1、机构具有确定运动的条件是其自由度数。

2、在铰链四杆机构中，双曲柄机构的最短杆与最长杆长度之和其余两杆长度之和。

3、行程速比系数K取决于极位夹角，极位夹角θ越大，行程速比系数K越_____________。

4、凸轮机构常用运动规律中，运动规律会引起冲击，所以只宜于低速场合。

5、我国齿轮标准规定,标准压力角α= 对于斜齿轮来说,其面上的摸数为标准值。

6、在常用螺纹中,效率最低、自锁性最好的螺纹是螺纹。

7、在平键联接中，静联接应校核强度。

8、飞轮主要用以调节速度波动;轴向尺寸较大的回转件不平衡时应进行平衡。

9、为了使蜗杆传动能自锁,应选用头蜗杆。

10、V带传动比不恒定主要是由于存在的影响。

而链传动由于效应，瞬时链速和瞬时传动比也都是变化的。

11、按受载分，自行车的前轮轴是轴。

二、单项选择题：（每小题2分，共30分。

）1、图示机构，自由度F=（）。

A 0B 1C 22、在曲柄摇杆机构中，为提高机构的传力性能，应该（）。

A. 增大传动角γB. 减小传动角γC. 增大压力角αD. 减小极位夹角θ3、有一减速装置由带传动、链传动和齿轮传动组成，其安排顺序以方案（）为好。

A 带传动→齿轮传动→链传动B 链传动→齿轮传动→带传动C 带传动→链传动→齿轮传动 D链传动→带传动→齿轮传动主考老师：乐滨郭菁系主任签字：4、为使凸轮实际轮廓不变尖或相交，设计时应保证滚子半径r 和理论轮廓最小曲率半径ρmin 的关系是 。

A r ﹥ρminB r=ρminC r ﹤ρminD 都不是。

5、带传动设计时，主要应防止（ ）。

A 弹性滑动 B 打滑 C 磨损 D 静载拉断6、链条由于静强度不够而被拉断，多发生在 情况下。

电子科技大学智慧树知到“机电一体化技术”《机械设计基础》网课测试题答案（图片大小可自由调整）第1卷一.综合考核(共10题)1.在受剪(铰制孔)螺栓联接中，孔与螺栓之间采用()。

A.间隙配合B.过盈配合C.过渡配合2.导向键、滑动键均属于()。

A.花键B.斜键C.平键3.平面四杆机构无急回特性时，行程速比系数()。

A.k>1B.kC.k=14.选择键的标准截面尺寸的根据是()。

A.键的材料B.轴的直径C.传递的力矩5.V带传动设计，限制小带轮的最小直径主要目的()。

A.使结构紧凑B.限制弯曲应力C.限制小带轮的包角D.保证带和带轮接触面有足够摩擦力6.用标准齿条刀具加工齿轮时，当齿条中心线与轮坯的回转中心的距离a与轮坯分度园直径R为a=R时，则加工出来的齿轮是()；当齿条中心线与轮坯的回转中心的距离a与轮坯分度园直径R为a>R时，则加工出来的齿轮是()。

A.负变位齿轮B.正变位齿轮C.标准齿轮7.普通平键联接常发生的失效形式是()。

A.键剪断B.工作面压溃C.A+B8.当键连接强度不足时可采用双键，使用两个平键时要求键布置为()。

A.在同一条直线上B.相隔90度C.相隔120度D.相隔180度9.一般斜齿轮传动的中心距a应()。

A.圆整B.取计算值C.取标准值10.已知蜗杆蜗轮传动系统中，蜗杆直径d1=40mm，z1=1，模数m=4mm，蜗轮与蜗杆间的当量摩擦系数f’=0.15，则可判断该机构()自锁。

A.能够B.无法判断能否C.不能够第1卷参考答案一.综合考核1.参考答案：C2.参考答案：C3.参考答案：C4.参考答案：B5.参考答案：B6.参考答案：BC7.参考答案：B8.参考答案：D9.参考答案：A10.参考答案：A。

《机械设计基础》2017-2018期末试题及答案一、单选题（每题3分，共24分）1.一对齿轮啮合时，两齿轮的（）始终相切。

A.分度圆B.基圆C.节圆D.齿根圆2.机器与机构的区别在于（）。

A.是否由各种零件经装配而成的组合体B.它们各部分之间是否有确定的相对运动.C.在工作时是否能完成有效的机械功或能量转化D.两者完全相同3.凸轮机构从动杆的运动规律，是由凸轮（）所决定的。

A.转速B.轮廓曲线C.基圆D.从动件形式4.三角带传动和平带传动相比较，其主要优点是（）。

A.在传递相同功率时尺寸较小B.传动效率高C.带的寿命长D.带的价格便宜5.一个齿轮上的圆有（）。

A.齿顶圆、齿根圆、节圆B.齿顶圆、齿根圆、分度圆、基圆C.齿顶圆、节圆、基圆、齿根圆D.齿顶圆、分度圆、节圆、齿根圆、基圆6.在同一轴段上，若采用两个平键时，一般设在（）的位置。

A.同一母线B.相隔90。

C.相隔120。

D.相隔180。

7.当两轴距离较远，且要求传动比准确，宜采用（）。

A.带传动B. 一对齿轮传动C.轮系传动D.链传动8.为保证四杆机构良好的机械性能，（）不应小于最小许用值。

A.压力角B.传动角C.极位夹角D.摆角、判断题（判断下列所述是否正确，正确填入“^”号，错误则填“X”号。

每题2分，共24分）9.运动副是联接，联接也是运动副。

（）10.曲柄的极位夹角8越大，机构的急回特性也越显著。

（）11.在实际生产中，机构的“死点”位置对工作都是不利的，都要考虑克服。

（）12.带传动中弹性滑动现象是不可避免的。

（）13.工作中转动的轴称为转轴。

（）14.压入法一般只适用于配合尺寸和过盈量都较小的联接。

（）15.齿轮传动的重合度越大，表示同时参与啮合的轮齿对数越多。

（）16.标准齿轮分度圆上的齿厚和齿槽宽相等。

（）17.传动角就是连杆与从动件的夹角。

（）18.联接是将两个或两个以上的零件联成一个整体的结构。

（）19.机构具有确定的运动条件是：机构原动件的个数大于O,且等于机构的自由度。
