棋排孔循环(三种方法)——加工中心编程实例

加工中心编程操作与实例一、加工中心编程操作步骤1.了解加工中心的基本结构和功能特点：加工中心通常由工作台、主轴、刀库、刀库换刀器、切削液系统等组成。

不同的加工中心可能会有不同的结构和功能，因此在进行编程操作之前，需要对具体的加工中心进行了解。

2.制定加工工艺：根据产品的要求和加工中心的能力，制定出适合的加工工艺。

包括选择合适的切削工具、切削速度、进给速度、进给深度等。

3.绘制零件CAD图纸：根据产品的要求，使用CAD软件绘制出产品的三维图形。

图纸中应包含零件的几何尺寸、加工面等重要信息。

4.转换为加工程序：将CAD图纸转换成加工中心识别的加工程序。

常用的编程语言有G代码和M代码。

G代码用于控制各个轴的运动，M代码用于控制辅助功能，如冷却液的开关等。

5.生成刀补偿：根据加工工艺和切削工具的尺寸，计算出刀补偿的数值，并在加工程序中进行设置。

刀补偿可以纠正因刀具磨损或切削力变化导致的尺寸偏差。

6.模拟验证：在实际加工之前，可以使用加工中心的仿真软件对加工程序进行模拟验证。

模拟过程中可以检查加工路径、切削条件等，确保程序的正确性。

7.上传加工程序：将编写好的加工程序上传到加工中心的控制系统中。

可以通过U盘、网络等方式进行上传。

8.运行加工程序：在加工中心上选择对应的加工程序，并进行短暂的手动操作，确认加工路径和其他参数均正确无误后，即可启动自动化加工。

二、加工中心编程操作实例1.钻孔加工：假设要对一块工件进行多个孔的钻孔加工。

首先根据孔的尺寸和位置，在CAD软件中绘制相应的图形。

然后将图形转换成加工程序，设置好刀补偿和切削参数。

最后上传程序到加工中心，进行自动化加工。

2.铣削加工：假设要对一块工件进行表面铣削加工。

首先根据工件的形状，在CAD软件中绘制出相应的曲面。

然后将曲面转换成加工程序，设置好刀补偿和切削参数。

最后上传程序到加工中心，进行自动化加工。

3.雕刻加工：假设要在一块工件上进行精细的雕刻加工。

FANUC系统（加工中心）的11种孔加工固定循环指令”FANUC系统共有11种孔加工固定循环指令，下面对其中的部分指令加以介绍。

1)钻孔循环指令G81G81钻孔加工循环指令格式为：G81G△△X__Y__Z__R__F__X，Y为孔的位置、Z为孔的深度，F为进给速度（mm/min），R为参考平面的高度。

G△△可以是G98和G99，G98和G99两个模态指令控制孔加工循环结束后刀具是返回初始平面还是参考平面；G98返回初始平面，为缺省方式；G99返回参考平面。

编程时可以采用绝对坐标G90和相对坐标G91编程，建议尽量采用绝对坐标编程。

其动作过程如下（1）钻头快速定位到孔加工循环起始点B(X，Y)；（2）钻头沿Z方向快速运动到参考平面R；（3）钻孔加工；（4）钻头快速退回到参考平面R或快速退回到初始平面B。

该指令一般用于加工孔深小于5倍直径的孔。

编程实例：如图a所示零件，要求用G81加工所有的孔，其数控加工程序如下：图a图bN02T01M06;选用T01号刀具(Φ10钻头)N04G90S1000M03;启动主轴正转1000r／minN06G00X0.Y0.Z30.M08;N08G81G99X10.Y10.Z-15.R5F20;在(10，10)位置钻孔，孔的深度为15mm，参考平面高度为5mm，钻孔加工循环结束返回参考平面N10X50;在(50，10)位置钻孔(G81为模态指令，直到G80取消为止) N12Y30;在(50,30)位置钻孔N14X10;在(10,30)位置钻孔N16G80；取消钻孔循环N18G00Z30N20M302)钻孔循环指令G82G82钻孔加工循环指令格式为：G82G△△X__Y__Z__R__P__F__在指令中P为钻头在孔底的暂停时间，单位为ms(毫秒)，其余各参数的意义同G81。

该指令在孔底加进给暂停动作，即当钻头加工到孔底位置时，刀具不作进给运动，并保持旋转状态，使孔底更光滑。

胡雪飞制作2010年3月16日星期二坐标系在数控加工程序编程中，需要确定运动坐标值控制符的名称及方向，为了简化程序编制及保证具有互换性，国际上已统一了ISO标准坐标系，该标准规定该坐标系统是一个右手笛卡尔坐标系统1、不论机床在加工中是刀具移动还是被加工工件移动都一律规定被加工物静止不动而刀具在动2、Z轴的确定：传递切削力的轴为Z轴3、机械坐标系：以机床原点为坐标原点建立坐标系4、机床原点（机床零点）：机床上的一个用作加工基准的特定点5、工件坐标系：以工件原点为坐标原点建立的坐标系。

使用来确定工件几何形体上各要素的位置而设置的坐标系6、工件原点：（1）、位置是人为设定的，由编程人员在编制程序时根据工件的特点选定的，所以也称为编程原点。

（2）、工件原点应选在零件图纸的基准上，对于对称图形，可设在对称中心上，一般零件，可设在工件轮廓的某一角上，便于坐标值的计算，对于Z方向的原点，一般选在工件表面，并选在精度较高的表面。

G 指令概述（1） 坐标：以刀尖移动方向判断X 、Y 、Z 、B 的正负(2)坐标系设定：（3） G90：绝对值编程（以程序原点为基准编程）(4)G91：增量值编程（以前一点为基准编程）：（50，-35）（-50，-35）（50，35）（-50，35）程式原点：（（5）B 轴：G90往+方向旋转（或参数设定往较近方向旋转）G91以指令+、-旋转度度度度度度例：(6) GOO 快速定位其定义速度由参数设定，如下图（X ，Y ，Z ）指令格式：GOO X_ Y_ Z_; 例如要定位到下刀点：G00 X100 Y100 Z100;（7） G01 直线插补刀具以给定进给率从一点移动到另一点指令方式：G01 X_Y_Z_F_; F：进给率，单位mm/min （X，Y，Z）例如：G01 X100. Y100. F100;对下图所示图形分别用G91和G90编程（I）G40 G80; (II)G40 G80;G00 G90 G54 X0 Y0 S600 M 13; G00 G90 G54 X0 Y0 S600 M 13;G01 X20 Y10 F60; G01 G91 X20 Y10 F 60X70. (Y10.); X50. (Y0);(X70.) Y25.; (X0) Y15.;X20 Y45; X-50 Y20;(X20) Y10; (X0) Y-35;G00 X0 Y0; G00 X-20 Y-10;M30; G90;M30;（8）G02G03RX,Y)R-(X,Y)X5050XO ZO例：G02 I-50 F100；圆心终点起点JI(X,Y)G02使用R （一般） G02 X____Y____R____ F____ ;圆弧的顺逆方向是沿着垂直于圆弧所在平面的坐标轴的负方向观察，以判断其顺逆方向。

加工中心编程100例简单1. 前言加工中心是一种高效的数控机床，广泛应用于各种加工行业，如汽车零部件制造、航空航天工业、机械制造等。

加工中心编程是一项重要的技能，掌握好编程技巧可以提高加工效率、确保加工质量。

本文将介绍100个简单的加工中心编程例子，涵盖了常见的加工操作和编程技巧，旨在帮助读者快速入门加工中心编程。

2. 例子列表2.1. 直线插补•例子1：在X轴上移动10mm：G01 X10•例子2：在Y轴上移动5mm：G01 Y5•例子3：在X轴上移动到15mm，Y轴上移动到8mm：G01 X15 Y82.2. 圆弧插补•例子4：逆时针方向画一个半径为5mm的圆弧：G02 X5 Y0 R5•例子5：顺时针方向画一个半径为5mm的圆弧：G03 X0 Y5 R5•例子6：逆时针方向画一个半径为3mm的圆弧，起点在当前位置，终点位于X轴上1mm，Y轴上1mm：G02 X1 Y1 R32.3. 钻孔•例子7：在当前位置钻一个直径为10mm的孔：G81 X0 Y0 Z-10 R10•例子8：在X轴上移动到20mm，Y轴上移动到10mm，在（20，10）处钻一个直径为5mm的孔：G81 X20 Y10 Z-10 R5•例子9：在当前位置钻一个直径为8mm的孔，孔深为15mm：G81 X0 Y0 Z-15 R82.4. 螺纹加工•例子10：在X轴上移动到30mm，Y轴上移动到20mm，在（30，20）处加工一个内螺纹，螺纹直径为10mm，螺距为2mm：G33 X30 Y20 Z-10 D10 P2•例子11：在当前位置加工一个外螺纹，螺纹直径为8mm，螺距为1mm：G32 X0 Y0 Z-8 D8 P1•例子12：在X轴上移动到40mm，Y轴上移动到30mm，在（40，30）处加工一个外螺纹，螺纹直径为6mm，螺距为0.5mm：G32 X40 Y30 Z-6 D6 P0.52.5. 刀具补偿•例子13：在当前位置加工一个直径为10mm的孔，同时刀具半径补偿为2mm：G41 D10•例子14：在X轴上移动到50mm，Y轴上移动到40mm，在（50，40）处加工一个直径为6mm的孔，同时刀具半径补偿为3mm：G42 X50 Y40 D6•例子15：在当前位置加工一个直径为8mm的孔，同时刀具半径补偿为1mm：G43 D82.6. G函数•例子16：在当前位置暂停0.5秒：G04 P0.5•例子17：设置进给率为100mm/min：G01 F100•例子18：设置主轴转速为8000转/分钟：M03 S80002.7. 其他操作•例子19：将当前位置设为工件坐标系原点：G54 X0 Y0•例子20：将当前位置设为相对坐标系原点：G91 G92 X0 Y03. 总结本文介绍了100个简单的加工中心编程例子，覆盖了直线插补、圆弧插补、钻孔、螺纹加工、刀具补偿、G函数和其他操作。

.《加工中心的孔加工编程及技巧》2005年5月25日加工中心的孔加工编程及技巧摘要：孔加工在数控加工中一直占有重要的地位，如何在加工过程中按照合理的工艺编制出正确的加工程序是非常关键的因素。

关键词：孔加工固定循环子程序极坐标一、引言孔加工在数控加工中一直占有重要的地位。

在合理的加工工艺编制好以后如何编制出正确的程序将直接影响到工件是否加工合格。

复杂的孔加工将用到数控系统中的许多功能。

诸如：孔加工固定循环、子程序、极坐标、坐标旋转等。

因此，如何将这些指令灵活应用在加工的程序中将直接关系到程序的合理性。

二、应用实例下面就以一个定位连接板（图1）作为实例，介绍该类程序的编制及技巧。

1、技术要求：1）零件材料：灰铸铁HT2002）加工部位：加粗部分（φ110，2-φ70H7），8-M12深15，18-φ13深20。

3）加工说明：φ70H7预孔为铸造，余量5mm。

基准面A、B、C、D前工序已完成。

夹具形式不用考虑，φ110孔用铣削方式。

4）数控机床：立式加工中心VMC800；数控系统：FANUC 0iM5）按数控工序卡片编制加工中心程序。

6）程序编制方法：固定循环、子程序、坐标系旋转、极坐标指令等图1 定位连接板2、加工工艺夹具3、加工程序主程序O0001；第0001号程序，加工主程序G90G00G55X80.0Y80.0；建立工件坐标系，并运动到φ70H7孔的中心位置N10T02M6；调用02号刀具（粗镗φ69.7）G43H02Z100.0；刀具长度正补偿，并运动到安全高度M03S380；主轴正转M08；打开冷却液G98G86Z-45.0R3.0F95；调用粗加工固定循环加工φ70H7孔至φ69.7X280.0 Y180.0；在X280.0Y180.0位置继续加工G80；取消固定循环N20T03M6；调用03号刀具（φ40立铣刀铣φ110孔）G00X280.0Y180.0；快速定位到φ110孔的中心位置G43H03Z100.0；刀具长度正补偿，并运动到安全高度M3S420；主轴正转G01Z-14.6F2000；下刀至第一次的深度位置（粗加工）M98P0501；调用0501号子程序G01Z-14.8F2000 S560；下刀至第二次的深度位置（半精加工）M98P0501；调用0501号子程序M01；检查尺寸14.8。

加工中心最详细讲解编程操作实例加工中心是一种高效率、高精度的机床，广泛应用于各种金属加工领域。

它能够通过数控系统控制刀具的运动轨迹，实现复杂零件的加工。

在加工中心的编程操作中，常用的编程语言有G代码和M代码。

本文将详细讲解加工中心的编程操作，并给出一个实例。

编程前的准备工作：在编程前，我们需要了解机床的结构和加工工艺要求，还需要获取零件的图纸和加工工艺流程，以便于编写合理的程序。

编写程序的步骤：1.选择编程方式：根据实际情况选择直线插补编程方式或者圆弧插补编程方式。

2.设置坐标系：根据机床的坐标系，设置工件坐标系或者机床坐标系。

3.定义刀具：根据刀具尺寸和刀补，定义刀具的参数和类型。

4.设定工件原点：确定工件坐标系的原点位置，以便于后续运动的参考。

5.运动轨迹描述：根据加工图纸，描述刀具的运动轨迹，包括直线运动和圆弧运动等。

6.切削数据设定：根据加工要求，合理设定切削速度、进给速度和切削深度等参数。

7.编写完整程序：将以上步骤编写成完整的程序，包括G代码和M代码。

编程实例：下面以一个简单的加工任务为例，进行编程操作的详细讲解。

加工任务：在一块正方形工件上加工一个圆形凸起。

1.设置坐标系：假设工件坐标系原点为工件的左下角。

G90G54G17G49G402. 定义刀具：假设使用直径为10mm的铣刀。

T1M6S30003. 设定工件原点：假设工件原点为距离工件底边10mm的位置。

G92X10Y104.运动轨迹描述：以一定的半径和角度，描述刀具的运动轨迹。

G1Z5G3X30Y30I20J205. 切削数据设定：设定切削速度为1000mm/min，进给速度为200mm/min。

F1000F2006.编写完整程序：将以上步骤组合成完整的程序。

%O001(加工程序)G90G54G17T1M6S3000G92X10Y10G1Z5G3X30Y30I20J20G1Z5M30以上就是一个简单的加工中心编程操作的实例。

加工中心编程操作与实例加工中心是一种集铣、钻、攻、镗、锯等多种工艺于一体的数控机床，它广泛应用于航空、航天、汽车、模具等行业。

加工中心编程操作是指根据零部件的要求和加工中心的功能，编写加工程序，实现自动化加工。

下面将详细介绍加工中心编程操作的步骤，并给出一个实际的编程示例。

1.确定工件加工的工艺要求，包括尺寸、形状、表面粗糙度等。

根据工艺要求选择合适的切削刀具、切削参数以及加工顺序。

2.绘制工件的几何图形，可以使用CAD软件或手绘。

在图纸上标注加工的尺寸和位置，便于后续程序的编写。

3.编写加工程序。

加工程序通常使用G代码和M代码编写。

G代码描述刀具的运动轨迹，M代码描述辅助功能的操作，如冷却、换刀等。

编写加工程序需要根据加工中心的控制系统来确定合适的指令格式和语法。

4.调试程序并进行仿真。

在编写完加工程序后，需要通过加工中心的仿真软件进行验证，模拟加工过程，确保程序的正确性和可行性。

如果有错误或问题，及时修改和调整。

5.导入程序到加工中心。

将调试完成的加工程序导入到加工中心的控制系统中，准备开始加工。

在导入程序之前，需要确保程序与机床的通讯设置正确无误。

6.加工中心的自动加工操作。

加工中心的自动加工操作可以根据程序的要求，自动完成工件的加工过程。

加工过程中需要监控切削力和刀具磨损情况，及时进行调整和更换。

下面给出一个加工中心编程操作的实例，以便更加具体地了解：假设有一个航空零部件的加工任务，工件材料为铝合金，要求加工出一组孔眼和螺纹孔。

1.根据工艺要求，选择合适的铣刀和钻头，并确定加工参数，如切削速度、进给速度、切削深度等。

2.使用CAD软件绘制工件的几何图形，标注加工尺寸和位置。

确定孔眼和螺纹孔的直径和深度。

3.编写加工程序。

例如，孔眼的加工程序如下：G90G54G17G0X-20.Y-20.S3000M3G43Z100.H1M9M5G28G91Z0M304.通过加工中心的仿真软件对加工程序进行验证和调试，检查运动轨迹和加工顺序是否正确，调整切削参数。

加工中心g83钻孔循环编程实例在加工中心中，G83钻孔循环是一种常用的钻孔操作方式。

它可以实现高效、精确地进行多个孔的钻削。

下面我们来看一个G83钻孔循环的编程实例。

假设我们需要在一块工件上钻8个孔，孔的直径为10毫米，深度为30毫米。

我们使用的加工中心的坐标轴分别为X、Y、Z轴。

首先，我们需要确定钻孔的起始点，假设我们选择工件的中心点作为起始点。

那么，我们可以设置X轴的坐标为工件中心的X坐标减去孔直径的一半，Y轴坐标为工件中心的Y坐标减去孔直径的一半。

接下来，我们开始编写G83钻孔循环的程序。

以下是一个编程实例：```N10 G90 G54 G17 ; 设置坐标系N20 S1000 M03 ; 设定主轴转速和正转方向N30 G00 X-20 Y-20 ; 将钻头移动到起始点N40 Z0 ; 将钻头移动到工件顶面N50 G83 X0 Y0 Z-30 R5 F300 ; 设置G83钻孔循环，其中R5表示每次进给时移动的距离，即每次下钻的深度N60 G00 Z0 ; 将钻头抬起到工件顶面N70 X10 ; 将钻头移动到下一个孔的中心点N80 G83 Z-30 R5 ; 重复钻孔循环N90 G00 Z0 ; 抬起钻头到工件顶面N100 X-10 Y10 ; 移动到下一个孔的中心点N110 G83 Z-30 R5 ; 重复钻孔循环N120 G00 Z0 ; 抬起钻头到工件顶面N130 X10 Y-10 ; 移动到下一个孔的中心点N140 G83 Z-30 R5 ; 重复钻孔循环N150 G00 Z0 ; 抬起钻头到工件顶面N160 X0 Y0 ; 移动到最后一个孔的中心点N170 G83 Z-30 R5 ; 重复钻孔循环N180 G00 Z0 ; 抬起钻头到工件顶面N190 M05 ; 关闭主轴N200 M30 ; 程序结束```在上述编程中，我们设置了G90来将坐标系设置为绝对坐标系，G54选取工件坐标系，G17选择XY平面作为平面加工。

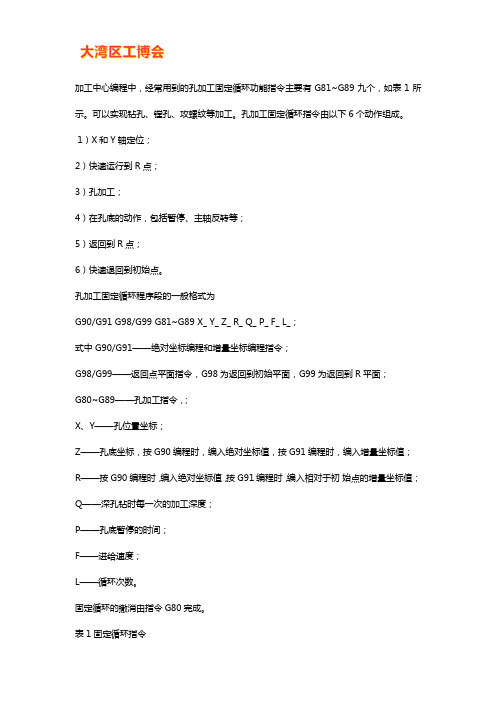

加工中心编程中，经常用到的孔加工固定循环功能指令主要有G81~G89九个，如表1所示。

可以实现钻孔、镗孔、攻螺纹等加工。

孔加工固定循环指令由以下6个动作组成。

1）X和Y轴定位；2）快速运行到R点；3）孔加工；4）在孔底的动作，包括暂停、主轴反转等；5）返回到R点；6）快速退回到初始点。

孔加工固定循环程序段的一般格式为G90/G91 G98/G99 G81~G89 X_ Y_ Z_ R_ Q_ P_ F_ L_；式中 G90/G91——绝对坐标编程和增量坐标编程指令；G98/G99——返回点平面指令，G98为返回到初始平面，G99为返回到R平面；G80~G89——孔加工指令，；X、Y——孔位置坐标；Z——孔底坐标，按G90编程时，编入绝对坐标值，按G91编程时，编入增量坐标值；R——按G90编程时，编入绝对坐标值，按G91编程时，编入相对于初始点的增量坐标值；Q——深孔钻时每一次的加工深度；P——孔底暂停的时间；F——进给速度；L——循环次数。

固定循环的撤消由指令G80完成。

表1 固定循环指令反镗孔指令G87在执行过程中，X轴和Y轴定位后，主轴定向停止，刀具按刀尖相反方向偏移q，并快速定位到孔底R点，接着刀具按q值返回，主轴正转，沿Z轴向上加工到Z 点，在这个位置主轴再次定向停止后，刀具再次按原偏移量反向移动，然后主轴快速移动到初始平面，并按原偏移量返回正转，继续执行下一个程序段。

采用这种循环方式时，只能让刀具返回到初始平面而不能返回到R点平面，因为R点平面低于Z点平面。

深孔钻指令G83的执行过程。

X轴和Y轴定位后，刀具进给至一定深度（q值）后返回至R点，再快进至离前一次加工面d处，进行第二次进给，以此循环直至钻完待加工孔后快速返回。

加工中心编程操作与实例加工中心编程操作是指对加工中心进行编程设置，以实现对工件的精确加工和定位。

加工中心编程操作需要对机床的结构和控制系统有一定的了解，并且需要掌握相应的编程语言和编程技巧。

下面将介绍加工中心编程操作的步骤和实例。

1.了解工件要求：了解工件的形状、尺寸、材料等信息，明确加工要求和精度要求。

2.选择合适的编程语言：加工中心的编程语言一般有G代码和M代码，G代码用于控制运动轨迹和切削刀具的位置，M代码用于控制辅助功能。

根据加工要求选择合适的编程语言。

3.创建加工程序：根据加工要求，创建加工程序，包括对加工路径、切削刀具、切削速度、进给速度等进行设置。

加工程序可以采用手动编程，也可以使用CAM软件生成。

4.选择工装夹具：根据工件的形状和尺寸，选择合适的工装夹具，并进行安装和调整。

5.安装加工刀具：根据加工要求，选择合适的切削刀具，并进行安装和调整。

6.调试程序：在进行实际加工之前，需要进行程序的调试和验证，确保程序的正确性和可靠性。

可以通过手动模式和单步模式进行调试。

7.开始加工：调试完成后，就可以开始进行实际加工操作。

在加工过程中，需要密切关注加工状态，确保加工质量和安全性。

以一块铝合金工件的加工为例，介绍加工中心编程操作的实例。

1.了解工件要求：工件是一块方形的铝合金板材，尺寸为100mm×100mm×10mm，需要在上表面进行平面铣削，并在四个角上钻孔。

2.选择合适的编程语言：根据加工要求，选择G代码和M代码进行编程。

3.创建加工程序：创建加工程序，并设置切削路径、切削刀具、切削速度和进给速度等参数。

如使用G代码指令G1进行直线插补，使用G2/G3进行圆弧插补，使用M3/M4控制主轴启动和停止。

4.选择工装夹具：选择合适的工装夹具，如机床上的刀具夹持装置，确保工件在加工过程中的稳定性和精确性。

5.安装加工刀具：根据加工要求，选择合适的平面铣刀和钻孔刀具，并进行安装和调整。

加工中心操作编程实例
一、实例简介
本实例演示了如何使用加工中心进行编程操作，包括：加工中心的轴系统、坐标轴设置、坐标系的设定、运动模式的选择、坐标系设置、刀具安装以及切削参数的设置。

此外，本实例还演示了如何在加工中心上实现倾斜面的编程操作。

二、加工中心轴系统设置
加工中心的轴系统设置直接影响到加工中心的效率和精度，因此在编程操作之前，必须仔细检查加工中心的轴系统是否正确设置。

编程操作的前提是先正确设定好加工中心的轴系统，包括主轴、副轴、进给轴等，并设定好坐标系和运动模式。

三、坐标轴设置
坐标轴设置的正确性直接影响到加工中心的精度和效率，所以在编程操作之前必须确保坐标轴是正确设置的。

坐标轴设置的内容包括：坐标轴的位置、坐标轴的转向、坐标轴的偏移、坐标轴的运动和坐标轴的回原位置等。

四、坐标系的设定
加工中心的坐标系是一种定义工件坐标系的系统，可以使加工系统能够以特定的方式进行定位。

编程操作前，要仔细检查坐标系的设置，确保坐标系中的各个参数设置都是正确的。

五、运动模式的选择
加工中心的运动模式有许多种。

一：程式范例1、对下图零件编程#1——6………………钻10mm直径的孔#7——10………………钻20mm直径的孔#11——13……………镗30mm直径的孔T1 中心钻H01T2 Φ10钻头H02T3 Φ20钻头H03T4 Φ30镗刀H04T5 Φ29钻头H05O0001G40 G80 G17 取消指令G00 G91 G30 X0 Y0 Z0 T1 换刀指令M6N1（CDR---3）注释（Φ3中心钻）G00 G90 G54 X60. Y80. S1000 绝对坐标编程快速移动到G54坐标X60.Y80.主轴1000r/minG43 Z20. H01 M13 T02 长度补偿主轴正转冷却液开2号刀刀换刀位置（节约时间）G99 G81 Z-55 R-45 F100 G81钻孔循环指令，结束后回R点平面Y480;X210 .Y380;G98 Y180.; 钻8号孔后返回初始平面G99 X460 Y80 Z-5 R5; 钻13孔后返回R点平面Y280Y480X710 Y180 Z-55 R-45;Y380 ;X860 Y80;Y280 ;Y480;G00 G80 Z100; 取消循环指令升至Z100高度G91 G30 X0 Y0 Z0; 换刀指令换2号刀具M6;M01; 选择停止（检查刀具）N2 (DR---10) 注释：（￠10钻头）G00 G54 G90 X60 Y80 S800;G43 Z20 H02 M13 T3; 长度补偿主轴正转冷却液开3号刀到准备位置G99 G81 Z-105 R-45 F100; G81钻孔循环指令，结束返回R点平面X60 Y280G98 Y480G99 X860Y280Y80G00 G80 Z100 取消循环指令升至Z100高度G91 G30 X0 Y0 Z0 换刀指令换3号刀具M6M1 选择停止（检查刀具）N3 (DR__20) 注释：（￠20钻头）G00 G90 G54 X210 Y180 S800G43 Z50 H03 M13 T5G99 G81 Z-102 R-45 F90 G81钻孔循环指令，结束返回R点平面G98 Y380 钻7号孔后返回初始平面G99 X710 钻10孔后返回R点平面Y180G00 G80 Z100 取消循环指令升至Z100高度G91 G30 X9 Y0 Z0 换刀指令换5号刀具M6M1 选择停止（检查刀具）N5 (DR__29) 注释：（￠29钻头）G00 G90 G54 X460 Y80 S800G43 Z50 H05 M13 T04G99 G81 Z-102 R5 F80 G81钻孔循环指令，结束返回R点平面Y480G00 G80 Z100 取消循环指令升至Z100高度G91 G30 X0 Y0 Z0 换刀指令换4号刀具M6M1 选择停止（检查刀具）N4 (TD_30) 注释：（￠30镗刀）G00 G90 G54 X460 Y80 S500G43 Z50 H04 M13G99 G76 Z-102 R5 Q100 F50 G76镗孔循环指令，结束返回R点平面Y280Y480G00 G80 Z100 取消循环指令升至Z100高度G91 G30 X0 Y0 Z0 回第二原点M30 程序结束。

实例为在预先处理好的100mm×100mm×100mm合金铝锭毛坯上加工图9-22所示的零件，其中正五边形外接圆直径为80mm。

一、工艺分析本例中毛坯较为规则，采用平口钳装夹即可，选择以下4种刀具进行加工：1号刀为Ф20mm两刃立铣刀，用于粗加工；2号刀为Ф10mm中心钻，用于打定孔位；4号刀为Ф10mm 钻刀，用于加工孔。

通过测量刀具，设定补偿值用于刀具补偿。

该零件的加工工艺为：加工90mm×90mm×15mm的四边形→加工五边形×加工Ф40mm的内圆→精加工四边形、五边形、Ф40mm的内圆→加工4个Ф10mm的孔。

二、编程说明手工编程时应根据加工工艺编制加工的主程序，零件的局部形状由子程序加工。

该零件由1个主程序和5个子程序组成，其中，P1001为四边形加工子程序，P1002为五边形加工子程序，P1003为圆形加工子程序，P9888为中心孔加工子程序，P9777为加工孔子程序。

用CAD/CAM软件系统辅助编程。

首先进行零件几何造型，生成零件的几何模型，如图9-23所示。

然后用CAM软件再生成NC程序。

本例先从Pro/E中造型，用IGES格式转化到MasterCAM9.2中（也可以直接用MasterCAM进行零件几何造型），由MasterCAM生成NC程序。

三、NC程序零件几何模型的程序见表9-5表9-5加工中心实例程序程序说明程序说明%9944 (主程序名)M98 P1001G49 G40 (取消刀具长度补偿和半径补偿)N12 G01 Z-4G92 X0 Y0 Z10 (坐标系定位)G40N10 M06 T01 (换1号刀具)M98 P1002调用子程序（加工五边形，分3次）S796 M03 M08 (主轴转动、打开切削液)G01 Z-8Y-60.0 (移动到开始加工位置)M98 P1002Z5.0Z-9.8N20 G01 Z-4 F200开如加工（粗加工）N30 M98 P1002M98 P1001Z10.0G01 Z-8 F200X0 Y0M98 P1001N40 G01 X5 Y5 Z-2 F100螺旋下刀加工圆形（分7次）G01 Z-12 F200M98 P1001X14.0 Y0 F118G01 Z-14.8 F200G03 I-14.0G01 X0N60 M98 P1001精加工四边形Z10.0Z-9.98G01 X-5 Y-5 Z-4N65 M98 P1002精加工五边形（分2次）X14.0 Y0 F318Z-10.0G03 I-14.0N70 M98 P1002G00 X0Z10.0X0 Y0G01 X5 Y5 Z-6N75 G01 Z-15.98 F200精加工圆（分2次）X14.0 Y0 F318M98 P1003G03 I-14.0Z-16.0G00 X0N80 M98 P1003Z10.0G00 Z100.0G01 X-5 Y-5 Z-8N85 M06 T03换3号刀具加工定位孔X14.0 Y0 F318G01 X0 Y0 Z10G03 I-14.0G90 G01 X-35 Y-35 F200G00 X0Z10.0M98 P9888G01 X5 Y5 Z-10Y35.0X14.0 Y0 F318M98 P9888G03 I-14.0X35.0G00 X0M98 P9888Z10.0Y-35.0G01 X-5 Y-5 Z-12M98 P9888X14.0 Y0 F318N90 M06 T04换4号刀具加工孔G03 I-14.0G90 G01 X0 Y0 Z10 F200G00 X0Z10.0G01 X-35 Y-35G01 Z-15.8 F200M98 P9777X14.0 Y0 F318G03 I-14.0M98 P9777G00 X0X35.0Z10.0M98 P9777G00 X0 Y0Y-35.0N50 M06 T02M98 P9777X0 Y-60.0 Z5.0M30G01 G41 Z-15.0 D2 F200%1001四边形子程序G90 G0 X15.0G03 X0 Y-45.0 R15.0X37.82 Y12.36X23.512 Y-31.944G01 X-35.0X0G02 X-45.0 Y-35.0 R10.0G03 X-28.056 Y-60.0 R28.056 G01 Y35.0G01 X0G02 X-35.0 Y45.0 R10.0M99%1003圆形子程序G01 X35.0G90 G01 X9.0 Y-10.0 F239G02 X45.0 Y35.0 R10.0X10.0G01 Y-35.0G03 X20.0 Y0 R10.0G02 X35.0 Y-45.0 R10.0I-20.0G01 X0X10.0 Y10.0 R10.0G03 X-15.0 Y-60.0 R15.0G01 X0 Y0M99G01 X0M99 (加工中心孔子程序) G01 Z-17 F100%1002五边形子程序G01 Z10G90 G01 X28.056M99G03 X0 Y-31.944 R28.056 %9777加工孔子程序G01 Z-22 F100G01 X-23.512G01 Z10X-37.82 Y12.36M99X0 Y40.0。

加工中心加工编程及实例加工中心加工编程实践实践：法兰克系统加工中心编程实践在加工中心上加工如图所示零件，其材料为Q235-A ，毛胚大小为36*34*19。

326.5307162-M 8通15工件一、确定装夹方案根据毛胚和零件图，确定工件的装夹方式。

由于该工件是一个方形零件，并且这个零件的尺寸较小，单边余量只有2mm ，无法用压块装夹，而厚度余量有4mm ，故采用虎钳装夹加工。

在毛胚的下面垫一垫块，使毛胚的上表面与虎钳的压块表面距离至少超过15.5mm ，并采用毛胚的左上角跟虎钳上压块的左下角重合点作为为定位基准。

使用虎钳夹紧工件，并且两次装夹即可完成全部加工。

正、背面加工取两坐标系(G54、G55)，G54取毛胚中心为工件坐标系原点，G55取虎钳上压块的左下角为工件坐标系原点。

二、确定加工顺序与走刀路线(一)、确定工件坐标系(1)正面加工：将工件坐标系原点设置在零件毛胚中心处。

(G54)(2)背面加工：将工件坐标系原点设置在虎钳上压块的左下角。

(G55)(二)、确定刀具运动路线(1)正面加工：1、先面铣毛胚表面(面铣后的表面为Z轴零点)。

2、再外形铣削32*30*15.2。

3、打2*M8中心点4、钻2*Ø6.8通孔5、攻2*M8螺纹孔。

(2)背面加工：面铣去除多余厚度，保证厚度15mm。

(三)、选择刀具及切削用量。

(1)正面加工：1、用Ø16平面铣刀(白钢四刃铣刀)进行加工表面及外形。

2、用Ø3中心钻打2*M8中心点3、用Ø6.8麻花钻头钻2*Ø6.8通孔4、用M8右旋牙丝锥攻2*M8螺纹孔。

(2)背面加工：1、用Ø16平面铣刀(白钢四刃铣刀)进行面铣去余料。

A、毛胚为Q235-A钢，选用白钢刀加工已经足够，根据加工方案和工件材料，选择刀具如下表所示。

B、根据刀具材料、工件材料和加工精度，选择切削用量，如下表所示。

切削用量详见加工程序。
