光纤传感器的三大要素

光纤传感原理光纤传感原理是利用光纤中光的传播特性来实现传感的原理。

光纤传感技术是一种基于光纤的传感器技术，利用光或光波的性质来实现对环境中物理量的检测和测量。

光纤传感器通常由光源、光纤传输介质和接收器三部分组成。

光纤传感器中的光源可以是激光器或波长可调谐的光源，通过调节光源的发射特性，可以实现对不同波长的光进行传输。

光纤传感器中的光纤传输介质通常是由高纯度玻璃或塑料制成的细长光纤。

光纤具有优异的光学性能，可以实现对光的传输、分配和耦合。

光纤的细小尺寸和柔性使得它可以方便地用于各种复杂的环境中。

光纤传感器中的接收器是用来接收从光纤中传输过来的光信号，并将其转化为电信号进行处理和分析。

接收器通常包括光电转换器和信号处理电路。

光电转换器主要是将光信号转化为电信号的装置，常见的光电转换器有光电二极管和光电倍增管等。

信号处理电路用于对接收到的电信号进行放大、滤波和解码等操作，从而实现对光信号的准确检测和测量。

光纤传感器的工作原理可以通过不同的机制来实现。

常见的光纤传感器工作原理包括光耦合效应、光纤衍射效应、光纤干涉效应、光纤散射效应等。

其中，光耦合效应是利用光在光纤中的传输特性和与外界物体的光发射与接收来实现测量。

光纤衍射效应是通过测量光纤中的衍射现象来实现对环境参数的测量。

光纤干涉效应是利用光在光纤中的干涉现象来实现对物理量的测量。

光纤散射效应是通过测量光在光纤中的散射现象来实现对环境的检测。

总之，光纤传感原理是利用光在光纤中的传播和与外界环境的相互作用来实现对环境参数的测量和检测。

光纤传感技术在工业、军事、医疗等领域具有广泛的应用前景，可以实现对温度、压力、应变、湿度等物理量的高精度测量和监测。

光纤传感器品牌和参数指标
光纤传感器是一种利用光纤作为传感元件的传感器，常用于测量温度、压力、应变等物理量。

目前市面上有许多知名的光纤传感器品牌，例如Honeywell、OMRON、Keyence、FiberSensys、FISO Technologies等。

这些品牌都提供各种不同类型和规格的光纤传感器，以满足不同应用场景的需求。

光纤传感器的参数指标通常包括以下几个方面：
1. 灵敏度，光纤传感器的灵敏度是指其对被测量的物理量变化的响应能力，一般以单位变化引起的传感器输出信号变化来表示。

2. 分辨率，光纤传感器的分辨率是指其能够分辨出的最小物理量变化，分辨率越高，测量精度越高。

3. 测量范围，光纤传感器的测量范围是指其能够有效测量的物理量的范围，不同型号的光纤传感器具有不同的测量范围。

4. 响应时间，光纤传感器的响应时间是指其从接收到输入信号到产生输出信号的时间，响应时间越短，传感器的实时性越好。

5. 工作温度范围，光纤传感器的工作温度范围是指其能够正常
工作的温度范围，一般来说，工作温度范围越宽，适用性越强。

除了以上参数指标外，光纤传感器还可能具有其他特殊的参数
指标，如防护等级、耐久性等，这些参数指标会根据具体的应用需
求而有所不同。

选择合适的光纤传感器时，需要根据实际应用场景
的要求来综合考虑这些参数指标，以确保传感器能够满足实际需求。

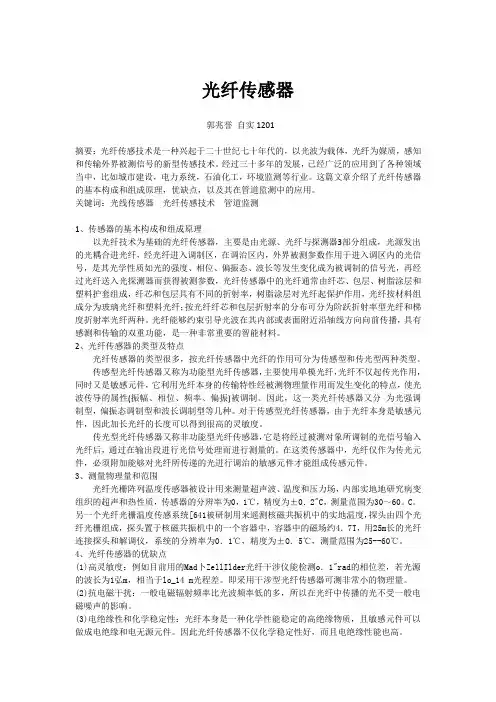

光纤传感器郭兆誉自实1201摘要：光纤传感技术是一种兴起于二十世纪七十年代的，以光波为载体，光纤为媒质，感知和传输外界被测信号的新型传感技术。

经过三十多年的发展，已经广泛的应用到了各种领域当中，比如城市建设，电力系统，石油化工，环境监测等行业。

这篇文章介绍了光纤传感器的基本构成和组成原理，优缺点，以及其在管道监测中的应用。

关键词：光线传感器光纤传感技术管道监测1、传感器的基本构成和组成原理以光纤技术为基础的光纤传感器，主要是由光源、光纤与探测器3部分组成，光源发出的光耦合进光纤，经光纤进入调制区，在调治区内，外界被测参数作用于进入调区内的光信号，是其光学性质如光的强度、相位、偏振态、波长等发生变化成为被调制的信号光，再经过光纤送入光探测器而获得被测参数，光纤传感器中的光纤通常由纤芯、包层、树脂涂层和塑料护套组成，纤芯和包层具有不同的折射率，树脂涂层对光纤起保护作用，光纤按材料组成分为玻璃光纤和塑料光纤；按光纤纤芯和包层折射率的分布可分为阶跃折射率型光纤和梯度折射率光纤两种。

光纤能够约束引导光波在其内部或表面附近沿轴线方向向前传播，具有感测和传输的双重功能，是一种非常重要的智能材料。

2、光纤传感器的类型及特点光纤传感器的类型很多，按光纤传感器中光纤的作用可分为传感型和传光型两种类型。

传感型光纤传感器又称为功能型光纤传感器，主要使用单模光纤，光纤不仅起传光作用，同时又是敏感元件，它利用光纤本身的传输特性经被测物理量作用而发生变化的特点，使光波传导的属性(振幅、相位、频率、偏振)被调制。

因此，这一类光纤传感器又分为光强调制型，偏振态调制型和波长调制型等几种。

对于传感型光纤传感器，由于光纤本身是敏感元件，因此加长光纤的长度可以得到很高的灵敏度。

传光型光纤传感器又称非功能型光纤传感器，它是将经过被测对象所调制的光信号输入光纤后，通过在输出段进行光信号处理而进行测量的。

在这类传感器中，光纤仅作为传光元件，必须附加能够对光纤所传递的光进行调治的敏感元件才能组成传感元件。

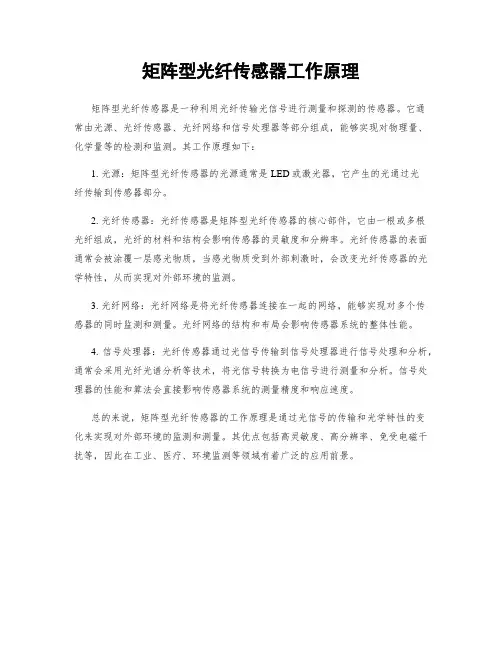

矩阵型光纤传感器工作原理
矩阵型光纤传感器是一种利用光纤传输光信号进行测量和探测的传感器。

它通
常由光源、光纤传感器、光纤网络和信号处理器等部分组成，能够实现对物理量、化学量等的检测和监测。

其工作原理如下：
1. 光源：矩阵型光纤传感器的光源通常是LED或激光器，它产生的光通过光
纤传输到传感器部分。

2. 光纤传感器：光纤传感器是矩阵型光纤传感器的核心部件，它由一根或多根
光纤组成，光纤的材料和结构会影响传感器的灵敏度和分辨率。

光纤传感器的表面通常会被涂覆一层感光物质，当感光物质受到外部刺激时，会改变光纤传感器的光学特性，从而实现对外部环境的监测。

3. 光纤网络：光纤网络是将光纤传感器连接在一起的网络，能够实现对多个传
感器的同时监测和测量。

光纤网络的结构和布局会影响传感器系统的整体性能。

4. 信号处理器：光纤传感器通过光信号传输到信号处理器进行信号处理和分析，通常会采用光纤光谱分析等技术，将光信号转换为电信号进行测量和分析。

信号处理器的性能和算法会直接影响传感器系统的测量精度和响应速度。

总的来说，矩阵型光纤传感器的工作原理是通过光信号的传输和光学特性的变
化来实现对外部环境的监测和测量。

其优点包括高灵敏度、高分辨率、免受电磁干扰等，因此在工业、医疗、环境监测等领域有着广泛的应用前景。

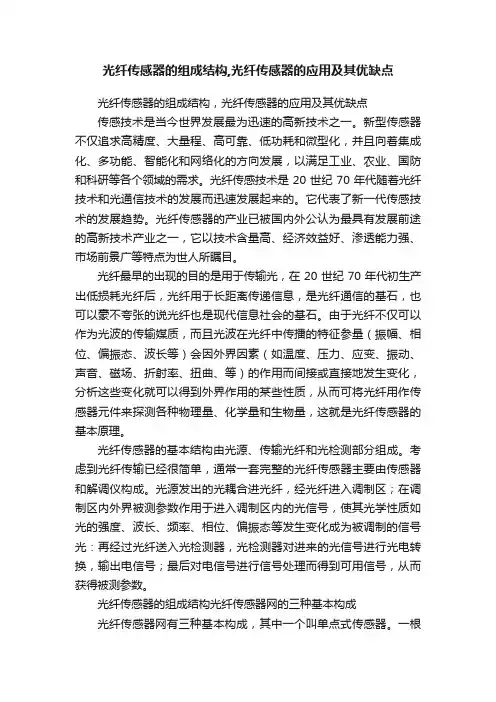

光纤传感器的组成结构,光纤传感器的应用及其优缺点光纤传感器的组成结构，光纤传感器的应用及其优缺点传感技术是当今世界发展最为迅速的高新技术之一。

新型传感器不仅追求高精度、大量程、高可靠、低功耗和微型化，并且向着集成化、多功能、智能化和网络化的方向发展，以满足工业、农业、国防和科研等各个领域的需求。

光纤传感技术是20世纪70年代随着光纤技术和光通信技术的发展而迅速发展起来的。

它代表了新一代传感技术的发展趋势。

光纤传感器的产业已被国内外公认为最具有发展前途的高新技术产业之一，它以技术含量高、经济效益好、渗透能力强、市场前景广等特点为世人所瞩目。

光纤最早的出现的目的是用于传输光，在20世纪70年代初生产出低损耗光纤后，光纤用于长距离传递信息，是光纤通信的基石，也可以豪不夸张的说光纤也是现代信息社会的基石。

由于光纤不仅可以作为光波的传输媒质，而且光波在光纤中传播的特征参量（振幅、相位、偏振态、波长等）会因外界因素（如温度、压力、应变、振动、声音、磁场、折射率、扭曲、等）的作用而间接或直接地发生变化，分析这些变化就可以得到外界作用的某些性质，从而可将光纤用作传感器元件来探测各种物理量、化学量和生物量，这就是光纤传感器的基本原理。

光纤传感器的基本结构由光源、传输光纤和光检测部分组成。

考虑到光纤传输已经很简单，通常一套完整的光纤传感器主要由传感器和解调仪构成。

光源发出的光耦合进光纤，经光纤进入调制区；在调制区内外界被测参数作用于进入调制区内的光信号，使其光学性质如光的强度、波长、频率、相位、偏振态等发生变化成为被调制的信号光：再经过光纤送入光检测器，光检测器对进来的光信号进行光电转换，输出电信号；最后对电信号进行信号处理而得到可用信号，从而获得被测参数。

光纤传感器的组成结构光纤传感器网的三种基本构成光纤传感器网有三种基本构成，其中一个叫单点式传感器。

一根光纤在这里仅仅起到传输的作用，另外一种叫多点式传感器，在这里一根光纤把很多传感器串起来，这样很多传感。

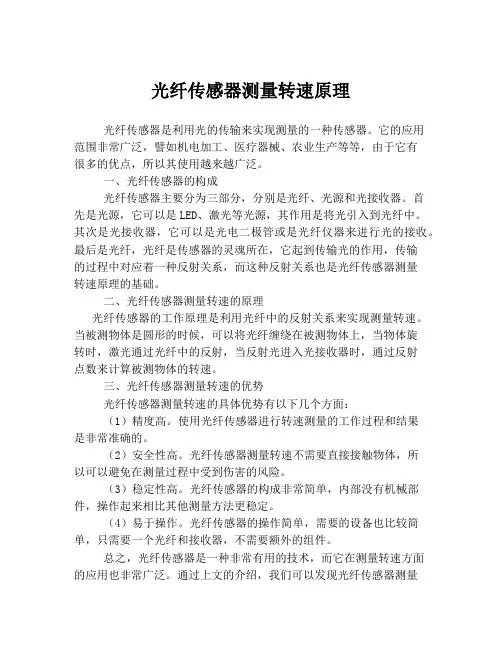

光纤传感器测量转速原理光纤传感器是利用光的传输来实现测量的一种传感器。

它的应用范围非常广泛，譬如机电加工、医疗器械、农业生产等等，由于它有很多的优点，所以其使用越来越广泛。

一、光纤传感器的构成光纤传感器主要分为三部分，分别是光纤、光源和光接收器。

首先是光源，它可以是LED、激光等光源，其作用是将光引入到光纤中。

其次是光接收器，它可以是光电二极管或是光纤仪器来进行光的接收。

最后是光纤，光纤是传感器的灵魂所在，它起到传输光的作用，传输的过程中对应着一种反射关系，而这种反射关系也是光纤传感器测量转速原理的基础。

二、光纤传感器测量转速的原理光纤传感器的工作原理是利用光纤中的反射关系来实现测量转速。

当被测物体是圆形的时候，可以将光纤缠绕在被测物体上，当物体旋转时，激光通过光纤中的反射，当反射光进入光接收器时，通过反射点数来计算被测物体的转速。

三、光纤传感器测量转速的优势光纤传感器测量转速的具体优势有以下几个方面：（1）精度高。

使用光纤传感器进行转速测量的工作过程和结果是非常准确的。

（2）安全性高。

光纤传感器测量转速不需要直接接触物体，所以可以避免在测量过程中受到伤害的风险。

（3）稳定性高。

光纤传感器的构成非常简单，内部没有机械部件，操作起来相比其他测量方法更稳定。

（4）易于操作。

光纤传感器的操作简单，需要的设备也比较简单，只需要一个光纤和接收器，不需要额外的组件。

总之，光纤传感器是一种非常有用的技术，而它在测量转速方面的应用也非常广泛。

通过上文的介绍，我们可以发现光纤传感器测量转速的原理是非常简单的，但是却可以提供非常精确和可靠的结果，因此适用范围非常广泛。

希望大家能够认真学习和应用这一技术，以便彻底掌握它的工作原理和应用方法，为实际工作中的需要带来更多的创新和发展。

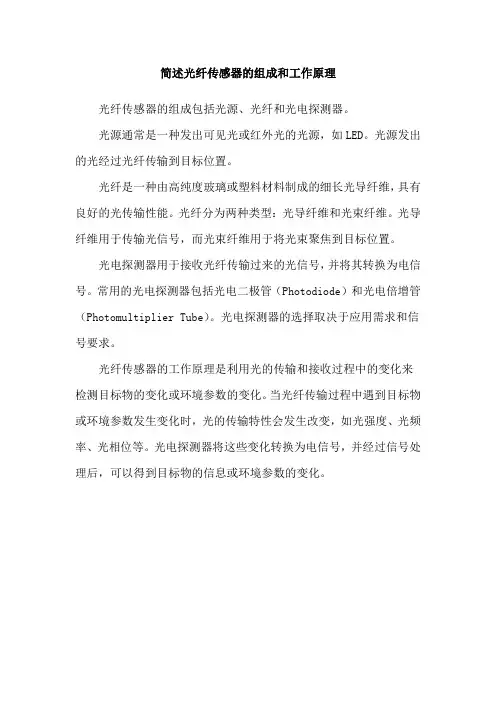

简述光纤传感器的组成和工作原理
光纤传感器的组成包括光源、光纤和光电探测器。

光源通常是一种发出可见光或红外光的光源，如LED。

光源发出的光经过光纤传输到目标位置。

光纤是一种由高纯度玻璃或塑料材料制成的细长光导纤维，具有良好的光传输性能。

光纤分为两种类型：光导纤维和光束纤维。

光导纤维用于传输光信号，而光束纤维用于将光束聚焦到目标位置。

光电探测器用于接收光纤传输过来的光信号，并将其转换为电信号。

常用的光电探测器包括光电二极管（Photodiode）和光电倍增管（Photomultiplier Tube）。

光电探测器的选择取决于应用需求和信号要求。

光纤传感器的工作原理是利用光的传输和接收过程中的变化来检测目标物的变化或环境参数的变化。

当光纤传输过程中遇到目标物或环境参数发生变化时，光的传输特性会发生改变，如光强度、光频率、光相位等。

光电探测器将这些变化转换为电信号，并经过信号处理后，可以得到目标物的信息或环境参数的变化。

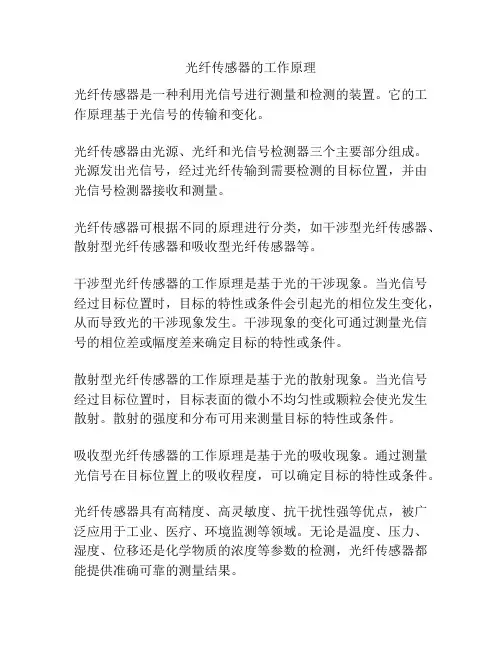

光纤传感器的工作原理
光纤传感器是一种利用光信号进行测量和检测的装置。

它的工作原理基于光信号的传输和变化。

光纤传感器由光源、光纤和光信号检测器三个主要部分组成。

光源发出光信号，经过光纤传输到需要检测的目标位置，并由光信号检测器接收和测量。

光纤传感器可根据不同的原理进行分类，如干涉型光纤传感器、散射型光纤传感器和吸收型光纤传感器等。

干涉型光纤传感器的工作原理是基于光的干涉现象。

当光信号经过目标位置时，目标的特性或条件会引起光的相位发生变化，从而导致光的干涉现象发生。

干涉现象的变化可通过测量光信号的相位差或幅度差来确定目标的特性或条件。

散射型光纤传感器的工作原理是基于光的散射现象。

当光信号经过目标位置时，目标表面的微小不均匀性或颗粒会使光发生散射。

散射的强度和分布可用来测量目标的特性或条件。

吸收型光纤传感器的工作原理是基于光的吸收现象。

通过测量光信号在目标位置上的吸收程度，可以确定目标的特性或条件。

光纤传感器具有高精度、高灵敏度、抗干扰性强等优点，被广泛应用于工业、医疗、环境监测等领域。

无论是温度、压力、湿度、位移还是化学物质的浓度等参数的检测，光纤传感器都能提供准确可靠的测量结果。

光纤传感器原理以及应用一光纤传感器的原理光纤传感器由光源、入射光纤、出射光纤、光调制器、光探测器以及解调制器组成。

其基本原理是将光源的光经入射光纤送人调制区，光在调制区内与外界被测参数相互作用，使光的光学性质(如强度、波长、频率、相位、偏正态等)发生变化而成为被调制的信号光，再经出射光纤送入光探测器、解调器而获得被测参数。

光纤传感器按传感原理可分为两类：一类是传光型(非功能型)传感器[2]，另一类是传感型(功能型)传感器[3]。

在传光型光纤传感器中，光纤仅作为光的传输媒质，对被测信号的感觉是靠其它敏感元件来完成的，这种传感器中出射光纤和入射光纤是不连续的，两者之间的调制器是光谱变化的敏感元件或其它性质的敏感元件。

在传感型光纤传感器中光纤兼有对被测信号的敏感及光信号的传输作用，将信号的“感”和“传” 合而为一，因此这类传感器中光纤是连续的。

由于这两种传感器中光纤所起的作用不同，对光纤的要求也不同。

在传光型传感器中光纤只起传光的作用，采用通信光纤甚至普通的多模光纤就能满足要求，而敏感元件可以很灵活地选用优质的材料来实现，因此这类传感器的灵敏度可以做得很高，但需要较多的光耦合器件，结构较复杂；传感型光纤传感器的结构相对来说比较简单，可少用一些耦合器件，但对光纤的要求较高，往往需采用对被测信号敏感、传输特性又好的特殊光纤。

到目前为止，实际中大多数采用前者，但随着光纤制造工艺的改进，传感型光纤传感器也必将得到广泛的应用。

按光在光纤中被调制的原理不同，光纤传感器可分为：强度调制型、相位调制型、偏振态调制型、频率调制型、波长调制型等。

迄令为止，光纤传感器能够测定的物理量已达七十多种。

二光纤传感器特点与传统的传感器相比，光纤传感器具有独特的优点：(1) 灵敏度高由于光是一种波长极短的电磁波，通过光的相位便得到其光学长度。

以光纤干涉仪为例，由于所使用的光纤直径很小，受到微小的机械外力的作用或温度变化时其光学长度要发生变化，从而引起较大的相位变化。

光纤传感器的工作原理
光纤传感器是一种利用光学原理进行测量的传感器，它能够通过光的传输和反
射来实现对环境参数的监测和测量。

光纤传感器的工作原理主要包括光的传输、光的衰减和光的检测三个方面。

首先，光纤传感器的工作原理涉及光的传输。

光纤是一种能够传输光信号的细
长光导纤维，它能够将光信号沿着光纤传输到需要监测的位置。

光纤的传输过程中，光信号会受到折射和反射的影响，从而实现对光信号的定向传输和控制。

其次，光纤传感器的工作原理还涉及光的衰减。

在光纤传输的过程中，光信号
会因为各种因素而逐渐衰减，比如光的散射、吸收和反射等。

通过对光信号衰减程度的测量，可以实现对环境参数的监测，比如温度、压力、湿度等。

最后，光纤传感器的工作原理还包括光的检测。

光纤传感器通常会在需要监测
的位置设置光检测器，用于接收经过光纤传输的光信号并将其转换成电信号。

通过对电信号的测量和分析，可以得到环境参数的具体数值，并实现对环境参数的实时监测和测量。

总的来说，光纤传感器的工作原理是基于光的传输、衰减和检测这三个基本过
程来实现的。

通过对这些过程的精确控制和测量，光纤传感器能够实现对环境参数的高精度监测和测量，具有灵敏度高、抗干扰能力强等优点，因此在工业、医疗、环境监测等领域有着广泛的应用前景。

光纤传感器的组成光纤传感器是一种利用光纤作为传感元件的传感器。

它主要由光源、光纤和光电探测器三部分组成。

光源是光纤传感器中的重要组成部分，它通常采用发光二极管（LED）或激光二极管（LD）作为光源。

光源的选择要根据具体的应用需求来确定，LED光源具有发光稳定、寿命长和成本低的优点，适合一些简单的光纤传感器应用；而LD光源具有光强大、调制速度快等特点，适合一些高要求的光纤传感器应用。

光纤是光纤传感器中的传感元件，它负责将光信号传输到被测物体或环境中，并将反射或散射的光信号传回光电探测器进行检测。

光纤的选择要考虑到传输距离、传输损耗和环境适应能力等因素。

常见的光纤有单模光纤和多模光纤两种，其中单模光纤适用于长距离传输和高精度测量，而多模光纤适用于短距离传输和一般测量。

光电探测器是光纤传感器中的另一个重要组成部分，它负责将经过光纤传输的光信号转换成电信号。

常见的光电探测器有光敏二极管（PD）和光电倍增管（PMT）两种，其中光敏二极管适用于一般的光纤传感器应用，而光电倍增管适用于对光信号强度要求较高的应用。

除了以上三个主要组成部分，光纤传感器还常常需要辅助元件来实现特定的功能。

例如，光纤耦合器用于将光源与光纤连接，光纤分束器用于将光信号分成多个通道，光纤衰减器用于调节光信号的强度等。

这些辅助元件能够提高光纤传感器的性能和功能，使其更加适用于各种实际应用。

光纤传感器是一种利用光纤作为传感元件的传感器。

它由光源、光纤和光电探测器三部分组成，并常常需要辅助元件来实现特定的功能。

光纤传感器具有灵敏度高、抗干扰能力强、体积小等优点，广泛应用于工业控制、环境监测、医疗诊断等领域。

随着光纤技术的不断发展，光纤传感器将在更多领域展现出其巨大的潜力和应用前景。

光纤传感器的基本工作原理首先是光信号的采集。

光纤传感器一般由光源、光纤和待测环境三部分构成。

光源发出的光经过光纤传输至待测环境，并与环境发生作用。

根据环境的不同，光信号会发生吸收、散射、反射等变化。

这些变化会导致发射光的强度、相位、频率等产生相应的变化。

所以，光纤传感器需要能够采集这些变化的信息，并传输到探测端。

其次是光信号的传输。

光纤传感器通过光纤进行光信号的传输。

光纤是一种具有高透光性和低损耗的光导波器件，可将光信号以全内反射的方式从源端传输到探测端。

光纤一般由芯、壳和包层组成。

光信号是通过芯层的全内反射来传输的，而壳和包层则起到保护和强化光信号的作用。

光纤的径向尺寸和几何形状对光的传输和耦合性能有较大影响。

最后是光信号的探测。

光纤传感器的探测过程主要有两种方式：直接探测和间接探测。

直接探测是指将光纤作为传感器的敏感部件，通过测量光信号的强度和相位等参数来获得被测量物的信息。

这种方法适用于光纤陀螺仪、光纤压力传感器等。

间接探测则是将光纤作为传输媒介，将光信号传输到另一个传感器上进行测量。

这种方法适用于将光纤用作温度、湿度、气体浓度等传感器的传输线。

无论是直接探测还是间接探测，光纤传感器都需要借助探测器来对光信号进行解调和测量。

常用的探测器有光电二极管、光电倍增管、光电探测器、光谱分析仪等。

这些探测器能够将光信号转换为电信号，并进行相应的放大、滤波和处理，最终输出结果。

除了基本的光纤传感器，还有许多特殊类型的光纤传感器，如光纤光栅传感器、光纤晶体管传感器、光纤干涉传感器等。

它们在工作原理上有所差异，但基本的采集、传输和探测过程依然存在。

总之，光纤传感器是一种重要的传感器技术，利用光纤的特性进行物理量测量和监测。

它具有高灵敏度、抗电磁干扰、抗腐蚀等优点，广泛应用于航空航天、交通运输、医疗健康、环境监测等领域。

随着光纤传感技术的不断进步，它在实时监测和无损检测领域的应用前景将更加广阔。

光纤传感器基本原理3光纤传感器基本原理3首先，光的传输是光纤传感器的基础。

光纤是一种采用光传输的传输介质，光信号可以通过光纤中的全内反射现象进行传输。

光纤由两部分组成，内核和包层，内核是光信号的传导通道，而包层则用于保护光信号免受损失。

当光线传播到光纤的一端时，由于光的入射角度大于临界角，光会被完全反射。

光纤的结构决定了它的特殊传输特性，例如它的大量损耗，分散和非线性等。

其次，光信号的传导是光纤传感器的关键。

光纤传感器利用光纤传输光信号，在测量点和光源之间传导光信号。

光信号可以通过两种方式进行传导，即透射和反射。

在透射模式中，一端的光源会发出光信号，光信号会经过光纤并到达另一端的接收器。

而在反射模式中，光信号会沿着光纤传导，当遇到可反射的界面时，一部分光信号会被反射回来，并由接收器接收。

通过控制光纤的路径和光的入射角度，可以实现对光的传导方式的调控。

最后，光信号的变化检测是光纤传感器实现测量和监测的关键。

光信号的变化可以是光强的变化、相位的变化或频率的变化等。

当受测量物理量引起环境的变化时，会导致光信号产生相应的变化。

这种变化可以通过一些测量技术来检测和分析。

光纤传感器常用的变化检测技术包括光强测量、光相位测量和光频率测量等。

光强测量通过测量光信号中的光强变化来实现对环境参数的测量和监测；光相位测量则通过测量光信号中的相位变化来实现对环境参数的测量和监测；光频率测量则通过测量光信号中的频率变化来实现对环境参数的测量和监测。

总之，光纤传感器基于光纤的传输特性和光信号的传导方式，利用光信号的变化来实现对环境参数的测量和监测。

光纤传感器的基本原理包括光的传输、光信号的传导和光信号的变化检测等几个方面。

光纤传感器在各种应用中已经发挥了重要作用，如温度传感、压力传感、形变测量等。

随着技术的进步，光纤传感器的性能和应用也会进一步发展和扩展。
