家庭电路基础知识点一、知识概述《家庭电路基础知识点》①基本定义：家庭电路就是我们家里用电的那个线路系统呗。

它能把外面送来的电分配到家里各个需要用电的地方，像电灯、电视、冰箱啥的。

简单说，就像一套在房子里的电力交通网。

②重要程度：这可太重要了，要是没有家庭电路，咱们家里的那些电器全成摆设了，相当于回到原始社会，晚上黑灯瞎火，啥娱乐没有，饭还都得吃凉的。

在电学这个领域里，家庭电路是基础中的基础，我们了解电学也一般从这儿开始。

③前置知识：得先知道点电的基本概念，比如电流是啥，电压是啥，就好比你要知道水怎么流，得先知道啥是水一样。

还得对导体和绝缘体有点概念，这能帮助我们理解电路为啥这样连接。

④应用价值：应用价值太多了。

在家里，我们日常生活全靠它。

能让电器运转，尤其是冬天来了，没有家庭电路，空调暖气都没法用，那不得冻成冰棍。

在一些小型维修工作或者自己搞点小发明，懂家庭电路也很有用。

二、知识体系①知识图谱：家庭电路在电学里算是入门级但是非常重要的内容。

它就像大树的根，往上能延伸出很多电学知识。

②关联知识：和电学里的电阻、欧姆定律这些都有关联。

比如说家里电路里某个电器坏了电流就会有变化，这就用到了欧姆定律知识。

还和安全用电知识关系很大，避免触电啥的。

③重难点分析：- 掌握难度：对于初学者可能有点难，尤其是一些线路复杂的地方。

- 关键点：要理解电路的连接方式，像串联、并联，还有各种电器的额定电压、额定功率。

按我的经验，很多人弄混电路连接方式，比如把该并联的弄成串联，结果电器就不正常工作了。

④考点分析：- 在考试中的重要性：很重要，无论是中学物理还是一些电工类的考试，都是必考内容。

- 考查方式：可能是让你画简单的家庭电路示意图，或者计算某个电器在电路中的电流、电压值，还有分析电路故障等。

三、详细讲解【理论概念类】①概念辨析：- 家庭电路是由进户线（火线和零线）、电能表、总开关、保险装置（保险丝或者空气开关）、用电器、插座等组成的一个闭合回路。

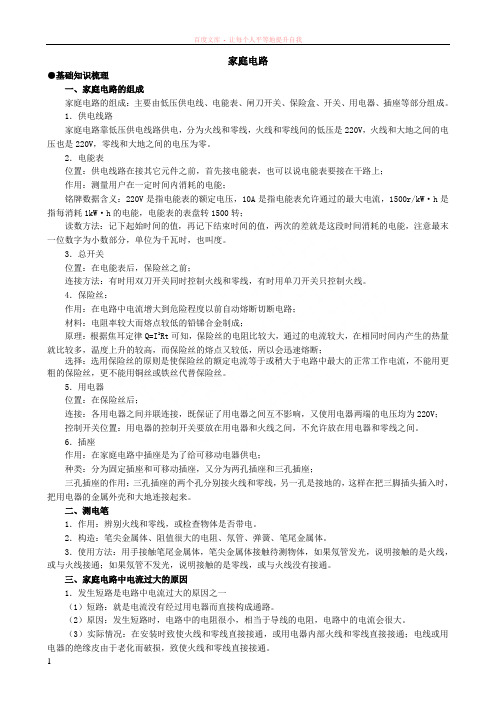

家庭电路●基础知识梳理一、家庭电路的组成家庭电路的组成：主要由低压供电线、电能表、闸刀开关、保险盒、开关、用电器、插座等部分组成。

1．供电线路家庭电路靠低压供电线路供电，分为火线和零线，火线和零线间的低压是220V，火线和大地之间的电压也是220V，零线和大地之间的电压为零。

2．电能表位置：供电线路在接其它元件之前，首先接电能表，也可以说电能表要接在干路上；作用：测量用户在一定时间内消耗的电能；铭牌数据含义：220V是指电能表的额定电压，10A是指电能表允许通过的最大电流，1500r/kW·h是指每消耗1kW·h的电能，电能表的表盘转1500转；读数方法：记下起始时间的值，再记下结束时间的值，两次的差就是这段时间消耗的电能，注意最末一位数字为小数部分，单位为千瓦时，也叫度。

3．总开关位置：在电能表后，保险丝之前；连接方法：有时用双刀开关同时控制火线和零线，有时用单刀开关只控制火线。

4．保险丝：作用：在电路中电流增大到危险程度以前自动熔断切断电路；材料：电阻率较大而熔点较低的铅锑合金制成；原理：根据焦耳定律Q=I2Rt可知，保险丝的电阻比较大，通过的电流较大，在相同时间内产生的热量就比较多，温度上升的较高，而保险丝的熔点又较低，所以会迅速熔断；选择：选用保险丝的原则是使保险丝的额定电流等于或稍大于电路中最大的正常工作电流，不能用更粗的保险丝，更不能用铜丝或铁丝代替保险丝。

5．用电器位置：在保险丝后；连接：各用电器之间并联连接，既保证了用电器之间互不影响，又使用电器两端的电压均为220V；控制开关位置：用电器的控制开关要放在用电器和火线之间，不允许放在用电器和零线之间。

6．插座作用：在家庭电路中插座是为了给可移动电器供电；种类：分为固定插座和可移动插座，又分为两孔插座和三孔插座；三孔插座的作用：三孔插座的两个孔分别接火线和零线，另一孔是接地的，这样在把三脚插头插入时，把用电器的金属外壳和大地连接起来。

家庭电路知识梳理基础知识梳理一、家庭电路的组成1．供电线路家庭电路的低压供电线路有两根线，一根叫火线，一根叫零线，它们之间有220V的电压。

2．电能表位置：供电线路在接其它元件之前，第一接电能表，也能够说电能表要接在干路上；作用：测量用户在一定时刻内消耗的电能；铭牌数据含义：220V是指电能表的额定电压，10A是指电能表承诺通过的最大电流，1500r/kW?h是指每消耗1kW?h的电能，电能表的表盘转1500转；读数方法：记下起始时刻的值，再记下终止时刻的值，两次的差确实是这段时刻消耗的电能，注意最末一位数字为小数部分，单位为千瓦时，也叫度。

3．总开关位置：在电能表后，保险丝之前；连接方法：有时用双刀开关同时操纵火线和零线，有时用单刀开关只操纵火线。

4．保险丝：作用：在电路电流过大时，自动熔断，切断电路；材料：电阻率较大而熔点较低的铅锑合金制成；原理：依照焦耳定律Q=I2Rt可知，保险丝的电阻比较大，通过的电流较大，在相同时刻内产生的热量就比较多，温度上升的较高，而保险丝的熔点又较低，因此会迅速熔断；选择：保险丝的熔断电流稍大于家庭电路承诺通过的最大电流，不能用更粗的保险丝，更不能用铜丝或铁丝代替保险丝。

5．用电器位置：在保险丝后；连接：各用电器之间并联连接，既保证了用电器之间互不阻碍，又使用电器两端的电压均为220V；操纵开关位置：用电器的操纵开关要放在用电器和火线之间，不承诺放在用电器和零线之间。

6．插座作用：在家庭电路中插座是为了给可移动电器供电；种类：分为固定插座和可移动插座，又分为两孔插座和三孔插座；三孔插座的作用：三孔插座的两个孔分别接火线和零线，另一孔是接地的，如此在把三脚插头插入时，把用电器的金属外壳和大地连接起来。

二、测电笔1．作用：辨别火线和零线，或检查物体是否带电。

2．构造：笔尖金属体、阻值专门大的电阻、氖管、弹簧、笔尾金属体。

3．使用方法：用手接触笔尾金属体，笔尖金属体接触待测物体，假如氖管发光，说明接触的是火线，或与火线接通；假如氖管不发光，说明接触的是零线，或与火线没有接通。

家庭电路是指家庭中用于给用电器供电的电路，通常包括照明电路、电源插座、电器插头、开关、灯泡、电线、熔断器等组成部分。

家庭电路全部知识点：
1.电压：也称为电势差或电位差，是指电路中两点之间的电位之差，
单位是伏特（V）。

2.电流：是指电荷的定向移动，单位是安培（A）。

3.电阻：是指阻碍电流流动的物理量，单位是欧姆（Ω）。

4.电功率：是指单位时间内电流所做的功，单位是瓦特（W）。

5.电源：是提供电能的装置，分为交流电源和直流电源两种。

6.低压供电线：火线和零线。

7.进户线：传输电能到用户家中。

8.电能表：测量家庭用电量的设备。

9.总开关：控制整个家庭电路的开关。

10.保险装置：保护电路免受过载或短路影响，如保险丝或空气开
关。

11.插座：连接用电器的接口。

12.用电器：是消耗电能的装置，如电灯、电视、电脑等。

13.开关：用于控制电路的通断，分为手动开关和自动开关两种。

14.电线：用于连接电路元件，分为铜线和铝线两种。

15.熔断器：用于保护电路，当电流过大时会自动熔断。

16.串联电路：将电路元件依次首尾相连，电流只有一条通路。

17.并联电路：将电路元件并列连接，电流有多条通路。

18.混联电路：既有串联部分又有并联部分的电路。

19.电路图：用图形符号表示电路元件及其连接关系的图形。

20.短路：指电路中电流过大，导致熔断器熔断或电线烧毁。

21.断路：指电路中某处断开，导致电流无法通过。

22.接地故障：指电路中某点与大地相连，导致电流通过大地。

生活用电1.顺序：进户线、电能表、总开关、保险装置、用电器。

2.保险丝（保险管、保险盒）采用电阻大熔点低的材料制成，保险丝熔断后不能用铁丝铜丝代替。

保险装置接在火线上。

3.保险丝熔断或空气开关掉闸后，不能立即更换保险丝或闭合空气开关，应检查电路无误后，再更换或闭合。

4.（1）开关应接在火线和用电器之间，为了更安全。

（单刀双掷走廊两头的开光控制同一盏灯）如图所示,是小华依据所学简单电路知识，设计的控制楼梯灯的三种方案电路。

从安全用电角度对方案进行评估，其中合理的是______ 。

理由是_______________。

（2）家庭电路各用电器之间是并联的；控制某用电器的开关和该用电器串联；小彩灯之间串联，但是每一个小彩灯并联一个电阻，某一个小彩灯灯丝断了，电流还可以通过电阻通过，其他的小彩灯照样发光。

（3）插座上有开关和指示灯，指示灯和插孔并联，开关在它们的干路上。

5.红线L线是火线又叫端线，蓝线N线是零线，花线E线叫地线，三孔插座左零右火上接地。

6．（1）试电笔使用时，手千万不能接触笔尖，但应该接触笔尾金属体。

（2）试电笔可以用来辨别零线火线，火线可以使小氖管发光，零线不可以；还可以用来检查电气设备的外壳是否带电。

（3）试电笔的电路中串联一个很大的电阻（约一百万欧姆）,这样使用试电笔使小氖管发光时，通过人体的电流很小，不会对人造成伤害。

7．（1）带金属外壳的大功率用电器必须配备三角插头，使用三孔插座。

（2）插头上标着E的导线连着用电器金属外壳，插座上相应的导线连着大地，当插头插入插座后，相当于将用电器的金属外壳接地。

（3）万一用电器的金属外壳和电源火线之间的绝缘损坏，使外壳带电，电流会流入大地，不会对人造成伤害，更安全。

（4）如果不使用三角插头有可能在漏电时（外壳与火线间的绝缘层损坏）使人触电。

（5）接外壳的“脚”做的长一些，保证接电时一定接地，更安全。

8. 漏电保护器可以监测地面上有无电流，当站在地上的人不小心接触了火线,电流经过人体流入大地，漏电保护器会迅速切断电流，保护人身安全。

教科版九年级物理下册《家庭用电》知识点复习一、家用电器1.家庭电路由：进户线→电能表→总开关→保险盒→用电器。

2.两根进户线是火线和零线，它们之间的电压是220伏，可用测电笔来判别。

如果测电笔中氖管发光，则所测的是火线，不发光的是零线。

3.所有家用电器和插座都是并联的。

而开关则要与它所控制的用电器串联。

二、家庭电路①组成：低压供电线、电能表、闸刀开关、保险丝、用龟器、插座、灯座、开关。

②连接：各种用电器是并联接人电路的，插座与灯座是并联的，控制各用电器工作的开关与电器是串联的。

③给用户提供家庭电压的线路，分为火线和零线。

火线和零线之间有220V的电压，火线和地线之间也有220V的电压，正常情况下，零线和地线之间电压为0V。

④测电笔：用来辨别火线和零线。

使用时手接触笔尾金属体，笔尖金属体接触火线，观察氖管是否发光。

三、安全用电与保护明确统一的标志是保证用电安全的一项重要措施。

统计表明，不少电气事故完全是由于标志不统一而造成的。

例如由于导线的颜色不统一，误将相线接设备的机壳，而导致机壳带电，酿成触点伤亡事故。

标志分为颜色标志和图形标志。

颜色标志常用来区分各种不同性质、不同用途的导线，或用来表示某处安全程度。

图形标志一般用来告诫人们不要去接近有危险的场所。

为保证安全用电，必须严格按有关标准使用颜色标志和图形标志。

我国安全色标采用的标准，基本上与国际标准草案相同。

一般采用的安全色有以下几种：四、家庭生活自动化智能化1、楼道灯的自动控制：a、用光和声音共同控制开关声光控灯由话筒、音频放大器、可控延时开关等电路组成。

•白天，亮度大于一定程度时，光敏二极管D呈现底阻状态≤1kΩ，使三极管V截止，其发射极无电流输出，灯泡不发光。

•夜晚，亮度小于一定程度时，光敏二极管D呈现高阻状态≥100kΩ，使三极管V正向导通，发射极约有0.8V的电压，使可控硅VS触发导通，灯泡发光。

•它采用人嘴发出约1秒的控制信号“嘶”声，即可方便及时地打开和关闭声控照明装置，并有防误触发而具有的自动延时关闭功能，并设有手动开关，使其应用更加方便。

九年级物理：家庭电路知识总结家庭电路知识总结一、基础知识梳理一）家庭电路的组成家庭电路的低压供电线路由两根线组成，分别是火线和零线，它们之间的电压为220V。

电能表是家庭电路中必不可少的元件，它通常安装在供电线路与其他元件之间。

电能表的作用是测量用户在一定时间内消耗的电能，它的铭牌数据包括额定电压、允许通过的最大电流和每消耗1 kWh的电能，表盘转1 500转。

读数方法是记录起始时间和结束时间的值，两次的差就是这段时间消耗的电能，单位为千瓦时。

总开关通常安装在电能表之后、保险丝之前，有时使用双刀开关同时控制火线和零线，有时使用单刀开关只控制火线。

保险丝是家庭电路中的重要保护元件，它能在电路电流过大时自动熔断，切断电路。

保险丝通常由电阻率较大而熔点较低的铅锑合金制成。

选择保险丝时要注意其熔断电流稍大于家庭电路允许通过的最大电流，不能使用更粗的保险丝，更不能使用铜丝或铁丝代替保险丝。

用电器通常连接在保险丝后，各用电器之间并联连接，使用电器两端的电压均为220V。

用电器的控制开关要放在用电器和火线之间，不允许放在用电器和零线之间。

插座是为可___供电的元件，分为固定插座和可移动插座，又分为两孔插座和三孔插座。

三孔插座的作用是将用电器的金属外壳和大地连接起来，以保证安全。

二）测电笔测电笔是用于辨别火线和零线，或检查物体是否带电的工具。

它由笔尖金属体、阻值很大的电阻、氖管、弹簧和笔尾金属体组成。

使用方法是用手接触笔尾金属体，笔尖金属体接触待测物体，如果氖管发光，说明接触的是火线，或与火线接通；如果氖管不发光，说明接触的是零线，或与火线没有接通。

三）家庭电路中电流过大的原因短路是家庭电路中电流过大的原因之一，它指的是电流没有经过用电器而直接构成通路。

当电路中的电流超过其额定值时，就会出现过载。

这通常是由于用电器的总功率过大或者多个用电器同时使用造成的。

过载会导致电线过热、电器损坏等问题，甚至引发火灾。

因此，在使用电器时需要注意用电器的总功率，避免过载现象的发生。

【知识点一】家庭电路的组成：进户线→电能表→总开关→保险装置→用电器。

（1）进户线：进户线有两条，一条是端线，也叫火线，一条是零线。

（2）电能表：用来显示所消耗的电能，通常安装在户外干路上，或输电线进户后首先接到电能表上。

（3）总开关：安装在电能表的后面，常用闸刀开关或空气开关，起到控制室内全部电路通断的作用。

（4）保险装置：通常安装在总开关的后面。

常见的保险装置有熔丝和空气开关，当电流过大时，熔丝会熔断，空气开关会自动断开，切断电路，从而起到保护电路的作用。

（5）用电器和插座：在电能表、总开关、保险装置之后，可以连接用电器、开关和插座。

【知识点二】火线和零线（1）火线和零线之间的电压是220V。

火线与地面间的电压为220V。

正常情况下，零线之间和地线之间的电压为0V。

（2）用电器并联在电路中，每一个用电器有一个开关与其串联连接在火线与用电器之间，保证每个用电器的通断都不影响其他用电器的使用，这样就可以保证正常情况下，每个用电器的电压都是220V。

（3）测电笔：①作用：辨别火线和零线，检查电器设备的外壳是否带电。

②结构：试电笔分钢笔式和螺丝刀式两种。

③使用：用手接触笔尾的金属体，用笔尖接触被测的导线，若氖管发光，说明被测导线是火线；若氖管不发光，说明被测导线是零线。

当试电笔的笔尖接触被测导线时，绝不允许用手或身体的其他部分再去接触笔尖。

④注意：若手没有接触笔尾的金属体，即使笔尖接触火线，氖管也不发光。

【知识点三】三脚插头和漏电保护器（1）插座①作用：连接家用电器，给可移动的家用电器供电②种类：两孔插座、三孔插座③安装：并联在家庭电路中④接线：{两孔插座：左零右火三孔插座：左零右火上接地（2）三脚插头①接线原理：三角插头与三孔插座相对应，其中一条接火线（通常标有“L”字样），一条接零线（标有“N”字样），第三条线和用电器的金属外壳相连（标有“E”字样）。

②作用：三脚插头中接火线和接零线的两条导线的另一端接用电部分，为用电部分提供电能；与金属外壳相连的导线，插座上相应的导线和室外的大地相连。

19.1 家庭电路（考点解读）（解析版）1、家庭电路的组成（1）家庭电路的主要组成部分有：进户线、电能表、总开关、保险装置、开关和灯泡、插座和用电器；（2）要分析清楚各组成部分的先顺序：为防止偷电事故，进户线首先要进电能表；为检修电路保险丝时安全，总开关要安装在保险丝前面；（3）开关与所控制的灯泡是串联的；各用电器之间是并联的。

2、家庭电路的连接的电压；（3）总开关：能同时切断火线和零线，方便室内电路的安装和检修；（5）插座与用电器：插座给可移动家用电器供电，插座并联在电路中，两孔插座右火左零，三孔插座右火左零上地，用电器是直接利用电能工作的器件，各用电器之间通常是并联的；（6）开关与灯泡：开关与被控制的灯泡串联，为了安全，开关应接在火线与灯泡的尾部金属体之间。

3、家庭电路的故障分析火线之间是断的；（3）突然家里所有用电器都停止工作，则有保险丝断的可能性。

4、家庭电路工作电压、零线火线的辨别方法线是零线。

5、测电笔的使用注意：掌握测电笔的正确使用，手一定接触笔尾金属体，手一定不能接触笔尖金属体。

6、插座的构造与工作方式（1）分类：按是否移动可分为固定插座和移动插座；按孔的数量分为双孔插座和三孔插座．插排是多个插座的组合；（3）三孔插座配合三脚插头使用的，三脚插头的第三个脚与用电器的金属外壳相连，三孔插座的第三个孔与大地相连，这样在使用的时候就把用电器的金属外壳与大地相连通，避免用电器一旦漏电时使人发生触电事故；【考点1 家庭电路的组成与连接】【典例11】（2023•如东县一模）如图是小明设计的一种聪明的“楼梯灯”电路，S1、S2分别为声控和光控开关，实现了只有当晚上有人经过时灯才会发光的控制效果，且符合安全用电接线要求。

则（）A．A线为火线B．有声音时，S1闭合C．无光时，S2断开D．S1、S2的位置不能互换【答案】B【分析】电路中开关控制用电器时，开关和用电器是串联的。

光控开关和声控开关同时控制一盏灯，同时符合光暗到一定程度，而且有一定的声音时电灯才发光，两个开关和灯泡应该是串联的；在家庭电路中，为了用电的安全，开关应接在用电器和火线之间。

室内电路知识点总结一、电路基础知识1. 电流、电压、电阻的基本概念电流（I）是电荷流动的速度，单位是安培（A）；电压（U）是电荷的电势差，单位是伏特（V）；电阻（R）是电路对电流的阻碍作用，单位是欧姆（Ω）。

2. 串联电路和并联电路串联电路是将电器依次连接在一起，电流只能有一个路径流过；并联电路是将电器并列连接，电流可以走多个路径。

3. 电路中的功率和能量电路中的功率（P）是电压和电流的乘积，单位是瓦特（W）；能量是功率乘以时间的累积，单位是焦耳（J）。

二、电路元件1. 电阻通常用于限制电流的大小，常用于调整电路的电流和电压。

2. 电容用于存储电荷和电能，常用于滤波、隔直和谐振电路中。

3. 电感用于产生磁场和存储电能，常用于隔交、谐振和滤波电路中。

4. 二极管用于将电流只能单向传导，是最简单的半导体元件。

5. 晶体管用于放大电流和控制电路的开关状态，是集成电路的基本组成单元。

6. 电容二极管具有电容和二极管特性的元件，常用于电源滤波和隔直电路。

7. 变阻器可调节电阻大小，常用于电流和电压的调整。

8. 继电器用来控制大电流设备的开关状态，通过电磁吸合来实现的。

9. 电池储存电能的设备，常用于电路的供电和备用。

10. 变压器用来变换电压大小的设备，可以实现升压、降压和隔离功能。

三、常见室内电路1. 照明电路照明电路是用来供应室内照明设备的电路，常见的有白炽灯、荧光灯、LED灯等。

2. 插座电路插座电路是用来供应电器设备的电路，需要满足安全、稳定和可靠的要求。

3. 开关电路开关电路用于控制照明、插座和电器设备的通断，包括单控、双控、三控等不同的控制方式。

4. 空调电路空调电路是用来供应空调设备的电路，需要考虑功率、负载和线路安装等问题。

5. 通风电路通风电路是用来供应通风设备的电路，包括排风机、送风机等。

6. 暖气电路暖气电路是用来供应取暖设备的电路，包括电暖器、地暖等。

7. 家电控制电路家电控制电路是用来实现家电自动化和远程控制的电路，包括智能家居系统的组成部分。
