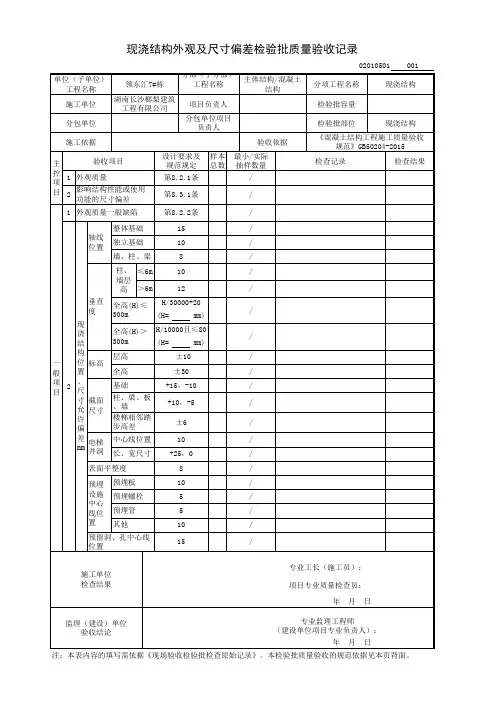

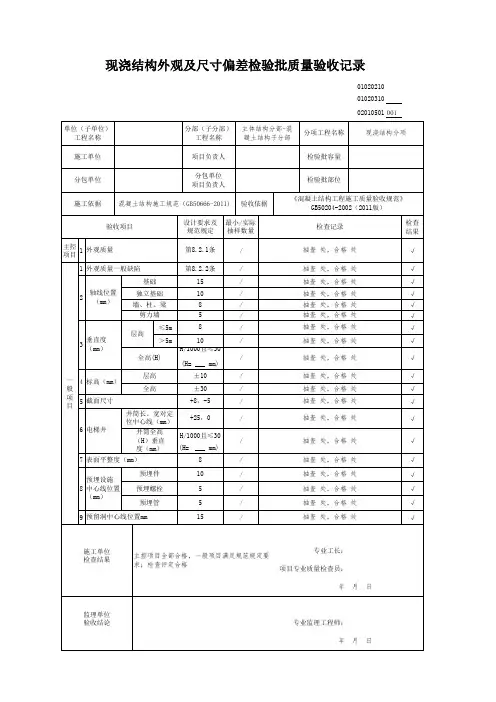

现浇结构外观及尺寸偏差检验批质量验收记录及检验规定和说明

建筑项目现浇结构外观及尺寸偏差工程质量检验标准项别项目质量标准检查方法检查数量主控项目外观质量现浇结构不应有影响结构性能和使用功能的尺寸偏差。

混凝土设备基础不应有影响结构性能和设备安装的尺寸偏差。

对超过尺寸允许偏差且影响结构性能和安装、使用功能的部位，应由施工单位提出技术处理方案，并经监理(建设)单位认可后进行处理。

对经处理的部位，应重新检查验收。

量测，检查技术处理方案全数检查过大尺寸偏差处理及验收现浇结构不应有影响结构性能和使用功能的尺寸偏差。

混凝土设备基础不应有影响结构性能和设备安装的尺寸偏差。

对超过尺寸允许偏差且影响结构性能和安装、使用功能的部位，应由施工单位提出技术处理方案，并经监理(建设)单位认可后进行处理。

对经处理的部位，应重新检查验收。

按楼层、结构缝或施工段划分检验批。

在同一检验批内，对梁、柱和独立基础，应抽查构件数量的10%，且不少于3件；对墙和板，应按有代表性的自然间抽查10%，且不少于3间；对大空间结构，墙可按相邻轴线间高度5m左右划分检查面，板可按纵、横轴线划分检查面，抽查10%，且均不少于3面；对电梯井，应全数检查。

对设备基础，应全数检查一般项目外观质量一般缺陷现浇结构的外观质量不宜有一般缺陷。

对已经出现的一般缺陷，应由施工单位按技术处理方案进行处理，并重新检查验收。

观察，检查技术处理方案全数检查轴线位置(mm)基础15钢尺检查独立基础10墙、柱、梁8剪力墙5垂直度(mm)层高≤5m8经纬仪或吊线、钢尺检查>5m10全高（H）H/1000且≤30标高(mm)层高±10全高±30截面尺寸+8，-5电梯井进筒长、宽对定位中心线(mm)+25，0井筒全高（H）垂直度(mm)H/1000且≤30表面平整度(mm)8预埋设施中心线位置(mm)预埋件10预埋螺栓5预埋管5预留洞中心线位置(mm)15。

现浇结构外观及尺寸偏差检验批质量验收记录及检验规定和说明编号：单位工程名称分部工程分项工程名称验收部位施工总承包单项目经专业位理工长专业承包单位项目经施工理班长施工执行标准名称及编号监理（建施工单位检查评定设）单位施工质量验收规范的规定记录验收记录主控1外观质量第 8.4.3条项目2尺寸偏差及处理第 8.4.5条外观质量轴线基础独立基础位置墙、柱、（ m梁m）剪力墙现≤浇层5m 结垂直高一>5m构度般尺全高项寸目标高层高允（ m许全高m）偏截面尺寸井筒长、宽对定位电梯中心线井（ mm）井筒全高（ H）垂直第 8.4.4条15108568H/1000且≤30±10±30+8， -5 +25， 0H/1000且≤30度（ mm）表面平整度（m m）预埋预埋件设施预埋螺栓中心线位置预埋管（mm）预留洞中心线位置（ mm）施工单位检查评定结果：检查员：年月监理或建设单位验收结论：8105515质量日监理工程师或建设单位项目专业技负责人：年月日检验规定和说明适用范围：本表适用于暗挖车站混凝土工程质量的验收。

检验批的划分：每一浇筑段为一检验批。

主控项目：1.现浇结构的外观质量不应有严重缺陷。

对已经出现的严重缺陷，应由施工单位提出技术处理方案，并经监理（建设）单位认可后进行处理。

对经处理的部位，应重新检查验收。

检验数量：施工单位、监理单位全数检查。

检验方法：观察、检查技术处理方案。

2.现浇结构不应有影响结构性能和使用功能的尺寸偏差。

混凝土设备基础不应有影响结构性能和设备安装的尺寸偏差。

对超过尺寸允许偏差且影响结构性能和安装、使用功能的部位，应由施工单位提出技术处理方案，并经监理（建设）单位认可后进行处理。

对经处理的部位，应重新检查验收。

检验数量：施工单位、监理单位全数检查。

检验方法：量测，检查技术处理方案。

一般项目1.现浇结构的外观质量不宜有一般缺陷。

对已经出现的一般缺陷，应由施工单位按技术处理方案进行处理，并重新检查验收。

现浇结构外观及尺寸偏差检验批质量验收记录注：本表内容的填写需依据《现场验收检验批检查原始记录》。

本检验批质量验收的规范依据见本页背面。

填写说明一、填写依据1 《混凝土结构工程施工质量验收规范》GB50204-2015。

2 《建筑工程施工质量验收统一标准》GB50300-2013。

二、检验批划分现浇结构外观及尺寸偏差，可根据与施工方式相一致且便于控制施工质量的原则，按工作班、楼层结构、施工缝或施工段划分为若干检验批。

三、GB50204-2015规范摘要主控项目8.2.1 现浇结构的外观质量不应有严重缺陷。

对已经出现的严重缺陷，应由施工单位提出技术处理方案，并经监理单位认可后进行处理；对裂缝、连接部位出现的严重缺陷及其他影响结构安全的严重缺陷，技术处理方案尚应经设计单位认可。

对经处理的部位应重新验收。

检查数量：全数检查。

检验方法：观察，检查处理记录。

8.3.1 现浇结构不应有影响结构性能或使用功能的尺寸偏差；混凝土设备基础不应有影响结构性能和设备安装的尺寸偏差。

对超过尺寸允许偏差且影响结构性能和安装、使用功能的部位，应由施工单位提出技术处理方案，经监理、设计单位认可后进行处理。

对经处理的部位应重新验收。

检查数量：全数检查。

检验方法：量测，检查处理记录。

一般项目8.2.2 现浇结构的外观质量不应有一般缺陷。

对已经出现的一般缺陷，应由施工单位按技术处理方案进行处理。

对经处理的部位应重新验收。

检查数量：全数检查。

检验方法：观察，检查处理记录。

8.3.2 现浇结构的位置、尺寸偏差及检验方法应符合表8.3.2的规定。

检查数量：按楼层、结构缝或施工段划分检验批。

在同一检验批内，对梁、柱和独立基础，应抽查构件数量的10%，且不应少于3件；对墙和板，应按有代表性的自然间抽查10%，且不应少于3间；对大空间结构，墙可按相邻轴线间高度5m左右划分检查面，板可按纵、横轴线划分检查面，抽查10%，且均不应少于3面；对电梯井，应全数检查。

ha现浇结构外观及尺寸偏差检验批现浇结构外观及尺寸偏差检验批质量验收记录（Ⅰ）010603□□02010501 单位（子单位）工程名称##3#楼分部（子分部）工程名称主体分部验收部位底层柱及一层梁板施工单位##有限公司项目经理##分包单位/分包项目经理/施工执行标准名称及编号《混凝土结构工程施工质量验收规范》GB50204-2002施工质量验收规范的规定施工单位检查评定记录监理(建设)单位验收记录主控项目1 外观质量第8.2.1条√2 过大尺寸偏差处理及验收第8.3.1条/一般项目1 外观质量一般缺陷第8.2.2条√2 轴线位置基础15mm独立基础10mm墙、柱、梁8mm 2 3 5 8 5 6 3 5 4 2 剪力墙5mm3 垂直度层高≤5m8mm 4 2 6 9 3 2 4 5 7 3>5m 10mm全高（H）H/1000且≤30mm4 标高层高±10mm +3 -8 +2 +11 +7 -5 -6 +8 +7 -5全高±30mm5 截面尺寸+8mm,-5mm -2 -3 -6 +4 +5 -3 +7 +4 +5 -36 电梯井井筒长、宽对定位中心线mm+25mm,0mm井筒全高（H）垂直度H/1000且≤30mm7 表面平整度8mm 2 7 5 5 6 9 4 6 2 3 8预埋设施中心线位置预埋件10mm 9 4 6 7 5 3 12 5 9 7预埋螺栓5mm预埋管5mm 3 4 3 1 2 3 4 2 6 2 9 预留洞中心线位置15mm 12 16 10 8 9 7 5 3 5 6施工单位检查评定结果专业工长（施工员）施工班组长主控项目全部合格，一般项目符合设计和验收规范要求，检查评定合格。

项目专业质量检查员：2009 年11月10日监理(建设)单位验收结论专业监理工程师：(建设单位项目专业技术负责人) 年月日现浇结构外观及尺寸偏差检验批质量验收记录（Ⅰ）010603□□单位（子单位）工程名称##3#楼分部（子分部）工程名称主体分部验收部位一层柱及二层梁板施工单位##有限公司项目经理##分包单位/分包项目经理/施工执行标准名称及编号《混凝土结构工程施工质量验收规范》GB50204-2002施工质量验收规范的规定施工单位检查评定记录监理(建设)单位验收记录主控项目1 外观质量第8.2.1条√2 过大尺寸偏差处理及验收第8.3.1条/一般项目1 外观质量一般缺陷第8.2.2条√2 轴线位置基础15mm独立基础10mm墙、柱、梁8mm 5 4 7 3 6 2 4 3 4 5 剪力墙5mm3 垂直度层高≤5m8mm 5 4 3 7 2 4 9 5 4 6>5m 10mm全高（H）H/1000且≤30mm4 标高层高±10mm +3 -8 +11 +3 +7 -5 -6 +8 +7 -5全高±30mm5 截面尺寸+8mm,-5mm -2 -3 +9 +4 +5 -3 +7 +2 +5 -36 电梯井井筒长、宽对定位中心线mm+25mm,0mm井筒全高（H）垂直度H/1000且≤30mm7 表面平整度8mm 2 7 5 5 6 9 4 6 2 3 8预埋设施中心线位置预埋件10mm 8 4 4 7 11 3 9 5 9 7预埋螺栓5mm预埋管5mm 3 4 3 1 2 3 4 2 6 2 9 预留洞中心线位置15mm 10 12 10 8 11 7 5 13 5 6施工单位检查评定结果专业工长（施工员）施工班组长主控项目全部合格，一般项目符合设计和验收规范要求，检查评定合格。
