《机械制图》期中试卷姓名分数.一、填空题（每空１分，共26分）１．工程常用的投影法分为两类和，其中正投影法属于投影法。
２．机件的真实大小以图样上所标注的尺寸数值为依据与及无关。
３．标注尺寸的三要素包括、和。
４．三视图的投影规律、、。
５．与一个投影面垂直，而与其他两个投影面的平面，称为投影面的，具体又可分为、、。
６．当直线（或平面）平行于投影面时，其投影，这种性质叫性７．已知定形尺寸和定位尺寸的线段叫；有定形尺寸，但定位尺寸不全的线段叫；只有定形尺寸没有定位尺寸的线段叫８．左视图是由向投射所得的视图，它反映形体的和方位，即方向。
二、选择题(每题２分，共20分)１．在图纸上必须用画出图框Ａ．细实线Ｂ．细点画线Ｃ．粗实线Ｄ．虚线２字体的宽度约等于高度的()Ａ．1/2 Ｂ．2/3 Ｃ．1/2Ｄ．3/43．用作指数的数字，一般采用的字体Ａ．原来字体Ｂ．大一号Ｃ．小一号Ｄ．长仿宋体４．过渡线应用线型Ａ．粗实线Ｂ．细点画线Ｃ．波浪线Ｄ．细实线５．比例是．Ａ．图样中图形与其实物相应要素的线性尺寸之比Ｂ．实物与图形中图形相应要素的线性尺寸之比Ｃ．实物与图样中图形相应要素的尺寸之比Ｄ．图形中图形与实物相应要素的尺寸之比６．下列有关三视图与物体的方位关系的描述正确的是（）Ａ．主视图反映物体的左、右、前、后Ｂ．左视图反映物体的上、下、前、后Ｃ．俯视图反映物体的左、右、上、下Ｄ．上述说法都不正确７．下列有关三视图间的对应关系的描述错误的（）Ａ．主视图和俯视图之间长度相等Ｂ．主视图和左视图之间高度相等Ｃ．左视图和俯视图之间宽度相等Ｄ．以主视图为准，俯视图在它的下面，左视图在它的左面８．在三视图中左视图的右边是物体的投影Ａ．前面Ｂ．后面Ｃ．左面Ｄ．右面９．点Ａ（x,y,z）到Ｖ面的距离是（）Ａ．X Ｂ．Y Ｃ．Z Ｄ．010．垂直面在垂直于该投影面的投影为（）Ａ．相似面Ｂ．真实面Ｃ．积聚线Ｄ．积聚点三、作图题１.已知正六边形的对角距为６０，绘制正六边形（保留作图线）（６分）２.已知点A 距H 面为12，距V 面为15，距W 面为10，点B 在点A 的左方5，后方10，上方8，试作A 、B 两点的三面投影。

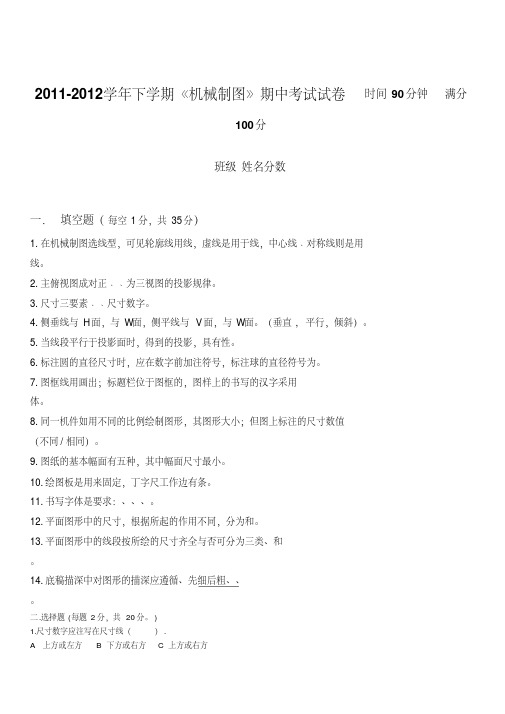

2011-2012学年下学期《机械制图》期中考试试卷时间90分钟满分100分班级姓名分数一．填空题（每空1分，共35分）1.在机械制图选线型，可见轮廓线用线，虚线是用于线，中心线﹑对称线则是用线。
2.主俯视图成对正﹑﹑为三视图的投影规律。
3.尺寸三要素﹑﹑尺寸数字。
4.侧垂线与H面，与W面，侧平线与V面，与W面。
（垂直, 平行，倾斜）。
5.当线段平行于投影面时，得到的投影，具有性。
6.标注圆的直径尺寸时，应在数字前加注符号，标注球的直径符号为。
7.图框线用画出；标题栏位于图框的，图样上的书写的汉字采用体。
8.同一机件如用不同的比例绘制图形，其图形大小；但图上标注的尺寸数值（不同/相同）。
9.图纸的基本幅面有五种，其中幅面尺寸最小。
10.绘图板是用来固定，丁字尺工作边有条。
11.书写字体是要求：、、、。
12.平面图形中的尺寸，根据所起的作用不同，分为和。
13.平面图形中的线段按所绘的尺寸齐全与否可分为三类、和。
14.底稿描深中对图形的描深应遵循、先细后粗、、。
二.选择题(每题2分，共20分。
)1.尺寸数字应注写在尺寸线（）.A 上方或左方B 下方或右方C 上方或右方2.工程中普遍采用那种投影法（）.A 中心投影法B 平行投影法C 正投影发法3.水平投影面代号是( )A. V. B W. C. H.4.当直线倾斜于投影面时形成的投影反映了直线的（）投影特性。
A 收缩性B 真实性C 积聚性5.已知两点A(X A,Y A,Z A)和B(X B,Y B,Z B)当X A＞X B时A点在B点的（）位置。
A 左方B 右方C 上方6.图样中所标注的尺寸，为该图样所示机件的（）尺寸，否则应另加说明。
A 完整B 真实C 最后完工7.图样中所标注的尺寸，以（）为单位时不需标注计量单位。
A mmB cmC nm8.尺寸界线一般应与尺寸线垂直并超过尺寸线（）。
A 7-10mmB 3-4mmC 5-6mm9.当同一个图形上出现需要均匀分布的较小图形时应在尺寸前加注（）.A. BQSB. EQS C . EQC10. 确定图形中各个组成部分几何形状大小的尺寸，称为（）。
《机械制图》期中试卷班级_________ 姓名______ 得分____一、填空题(本大题每空1分，共15分)1、比例是指_________与_________相应要素的线性尺寸之比。
2、尺寸三要素是：_________、_________、尺寸数字。
3、斜度是_________对_________的倾斜程度。
4、侧垂线与H面_________，与V面_________侧平线与H面_________，与V面_________。
（垂直、平行、倾斜）5、当线段平行于投影面时，得到的投影反映_________，具有_________性。
6．尺寸标注中的符号：R表示，φ表示，Sφ表示，二、选择题（本大题5个小题，每小题2分，共10分）1、当表达对象的尺寸较大时，应采用( )绘制图样。
A.原值比例B.放大比例C.缩小比例D.局部缩小比例2、5︰1为( )比例。
A.原值比例B.放大比例C.缩小比例D.没有比例3、已知点M的坐标为(20，15，0) 则M点属于( )。
A.V面上的点B.H面上的点C.W面上的点D.一般空间点4、图样上所注的尺寸，为该图样所示机件的（），否则应另加说明。
A．留有加工余量尺寸 B．最后完工尺寸 C．加工参考尺寸 D．有关测量尺寸5、在三视图中，左视图反映物体的( )。
A.上下方位B.前后方位C.左右方位D.上下前后方位三、作正五边形，外接圆大小为Φ50。
（10分）四、圆弧连接，外切连接，半径R已知。
（保留作图痕迹，10分）R五、点的投影。
（共10分）1、已知A点的两个投影，试画出其第三投影。
（3分）2、已知A点坐标（30，15，20），且B点在A点之右20，之后15，之下10，作出A、B点的三面投影（7分）六、求下列直线的第三投影，并说明直线是何种位置直线。
（10分））七、求作第三投影，并说出平面的名称。
（10分）平面ABCD与V面平面ABCD与H面平面ABCD与W面平面ABCD是面平面ABCD 实形。
佛山市职业学校2012—2013学年第一学期《机械制图》期中考试试卷该试题适用班级：班一、填空题（每空1分，共30分）。
1、图纸的基本幅面有 5种，其中A4幅面的标准尺寸为 。
2、在机械制图中采用粗细2种线宽，粗细线宽的比率为 。
3、标题栏一般配置在图框的右下角，标题栏中的文字方向为 方向。
4、1：2是 缩小比例，2：1是放大比例。
如果实物长度是50mm ，按1：4比例绘制，则应标注 。
5、字体的号数即为字体的 。
图样中汉字应采用宋体。
6、标注尺寸由 尺寸界线 、 、 尺寸数字 三个要素组成，线性尺寸的数字应标注在尺寸线的上向或中断处。
图样中所注的尺寸数值为机件的 真实尺寸。
7、图样中标注倾斜符号要与倾斜方向一致 ，锥度符号的方向应与 方向一致。
8、 正投影法是投影线与投影面 的 投影法。
9、正面投影是由前面向后面投影所得的图形，又称为 视图；水平投影是由 上面向面投影所得的图形，又称为 视图；侧面投影是由左面向右面投影所得的图形，又称为 视图。
10、三视图的三等规律：主、俯视图 ，主、左视图 ，俯、左视图 。
11、平面平行于投影面，其投影反映空间平面的 ；平面垂直于投影面，其投影 ；平面倾斜于投影面，其投影为空间平面类似形。
12、截交线是截平面与立体表面的 。
专业班 别姓名学 号13、截平面与圆柱体的轴线垂直时，其截交线为 。
14、截平面与圆柱体的轴线倾斜时，其截交线为 。
15、截平面与圆柱体的轴线平行时，其截交线为 。
16、截平面与圆锥体的轴线平行时，其截交线为 。
17、两立体表面相交所产生的交线称为 。
18、相惯线一般是 的空间曲线。
19、 的形状取决于两回转体的形状、大小和相对位置。
20、正等轴测图的轴周角均为 ，且轴向收缩率均为0.82 。
21、物体上互相平行的线段，轴测投影互相 。
22、正方形不平行于轴测投影面时，其投影为 。
23、画轴测图时应沿 方向量取尺寸。
24、物体上凡平行XOZ 坐标面的平面图形在斜二轴测图中反映 。
拜泉县职业教育中心学校2014-2015年第一学期出题人：李苗《机械制图》期中考试试卷（满分100）班级姓名一、填空题（每空1分，共20分）1、图样中的尺寸以为单位。
2、机械制图当中的汉字应写成体。
3、平面图形的尺寸，按其作用分为和。
4、三视图的投影规律是：主视图与俯视图；主视图与左视图；俯视图与左视图。
5、组合体尺寸标注的基本要求为：、、。
6、组合体的组合形式有和两类。
7、组合体表面连接相互关系的形式可分为、和三种关系。
8、按剖切范围剖视图可分为、和三种。
9、断面按其配置的位置不同，可分为和两种。
二、选择题（每题2分，共30分）1、不可见轮廓线采用（）来绘制。
A、粗实线B、细虚线C、细实线D、波浪线2、在标注球的直径时应在尺寸数字前加（）A、RB、ΦC、SΦD、SR3、机械制图中，比例2：1是（）。
A、放大比例B、缩小比例C、原值比例D、以上均不正确4、在三视图中，主视图反映物体的（）A、长和宽B、长和高C、宽和高D、高和高5、机械制图投射中心在无穷远处，这时所有的投射线相互平行，这种投影方法称为（）。
A、中心投影法B、平行投影法C、正投影法D、斜投影法6、为了将物体的外部形状表达清楚，一般采用（）个视图来表达。
710、正等轴测图的轴间角为（ ）A 、120B 、60C 、90D 、3011、在斜二等轴测图中，取一个轴的轴向伸缩系数为q1＝0.5时，另两个轴向伸缩系数为p1＝r1＝（ ）A 、0.5B 、1C 、2D 、3）。
C D）的主视图有缺漏的线。
A B C D14、在半剖视图中，剖视图部分与视图部分的分界线为：（ ）A.、细点画线 B 粗实线、 C 、双点画线 D 、粗点画线15、剖视图中，金属材料的刨切符号，应画成与水平成（）度的相互平行、间隔均匀的细实线。
A、30B、45C、60D、90、四、（1）参考右图，在左图上用已知半径作圆弧连接（保留作图痕迹）（5分）（2）完成圆锥表面上点A、B的投影（保留作图痕迹）（5分）（3）画出圆柱的相贯线（5分）（4）画出圆柱的相贯线（5分）五、补画视图中的缺线(每题5分，共10分) （1）(2)六、补画第三视图（10分）七、在指定位置将主视图画成全剖视图（10分）。

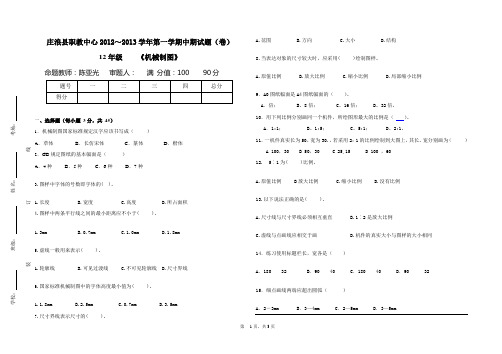

庄浪县职教中心2012～2013学年第一学期中期试题（卷）12年级 《机械制图》命题教师：陈亚光 审题人： 满 分值：100 90分题号一 二 三 四 总分 得分一、选择题（每小题 3分，共 45）1．机械制图国家标准规定汉字应该书写成（ ）A ．草体B ．长仿宋体C ．篆体D ．楷体 2．GB 规定图纸的基本幅面是（ ） A ．4种 B ．5种 C ．6种 D ．7种 3.图样中字体的号数即字体的( )。
A.长度B.宽度C.高度D.所占面积 4.图样中两条平行线之间的最小距离应不小于( )。
A.3mmB.0.7mmC.1.0mmD.1.8mm5.虚线一般用来表示( )。
A.轮廓线B.可见过渡线C.不可见轮廓线D.尺寸界线6.国家标准机械制图中的字体高度最小值为( )。
A.1.8mmB.2.5mmC.0.7mmD.3.5mm 7.尺寸界线表示尺寸的( )。
A.范围B.方向C.大小D.结构8.当表达对象的尺寸较大时，应采用( )绘制图样。
A.原值比例B.放大比例C.缩小比例D.局部缩小比例9．A0图纸幅面是A4图纸幅面的（ ）。
A ．倍；B 。
8倍；C 。
16倍；D 。
32倍。
10．用下列比例分别画同一个机件，所绘图形最大的比例是（ ）。
A ．1:1； B 。
1:5； C 。
5:1； D 。
2:1。
11．一机件真实长为50，宽为30.，若采用2：1的比例绘制到大图上，其长、宽分别画为（ ） A 100，30 B 50，30 C 25,15 D 100 ，60 12. 5︰1为( )比例。
A.原值比例 B 放大比例 C.缩小比例 D.没有比例13.以下说法正确的是( )。
A.尺寸线与尺寸界线必须相互垂直B.1︰2是放大比例C.虚线与点画线应相交于画D.机件的真实大小与图样的大小相同14．练习使用标题栏长，宽各是（ ）A ．180 32B ．90 40C ．180 40D ．90 3215．细点画线两端应超出圆弧（ ）A ．2－3mmB ．3—4mmC ．2—5mmD ．3—5mm学校： 班级： 姓名： 考场： ----------------------装----------------------------------订----------------------------线----------------------------------------二、判断（每题2分，共20）1.图样就是为了准确地表达机械仪器，建筑物等的形状，结构和材料，根据投影原理，标准或有关规定画出的图（）2.加长幅面的尺寸由基本幅面的长边成整数倍增加后得出（）3.图纸上的图框用粗实线绘制（）4.图样及技术文件中的比例是指实物相应要素与图形的线性尺寸之比（）5.在同一图样上，可选用不同型式的字体（）6.虚线以及各种点画线相交时应恰当地相交于画而不应相交于点或间隔（）7．图样是设计者表达设计意图，制造者组织生产和指导生产的依据（）8．明细栏位于标题栏下方，主要反映零件的详细情况（）9．汉字，数字，字母均可以写成直体或斜体（）10．几种图线重叠时，要优先画出可见轮廓线（）三、填空（每空1分，共20分）1.纸幅面按尺寸大小可分为5种，图纸幅面代号分别为。
高一机电对口班机械制图期中考试卷(1-2章)出卷人：满分：100分一、填空。
（每空2分×12，总分24分）1、图样上的尺寸以_________为单位时，不需要标注计量单位的符号或名称。
当任何图线穿过尺寸数字时都必须_________ 。
2、图样中的字体的高度就是字体的___________，图样中的汉字应写成___________。
3、在我国，为便于使用和管理，规定基本幅面有______________________共五种。
一般在图框的___________角要有一标题栏。
4、基准就是，平面图形有和两个方向的基准。
5、圆弧连接的实质是要使连接圆弧与相邻线段。
6、平面图形中的尺寸，根据所起的作用不同，分为和。
二、单项选择。
（每题3分×7，总分21分）1、不可见轮廓线采用（）来绘制。
A 、粗实线B 、虚实线C 、细实线D 、点画线2、机件的真实大小应以（）为依据。
A 、图样上所标注的尺寸数字 B、图形的大小C、绘图的准确度D、量得图形的尺寸3、在标注球的直径时应在尺寸数字前加（）。
A、R B、ФC、SR D、SФ4、以1:3的比例和3:1的比例画某一机件的平面图形，画出的平面图形哪一个大（）。
A、1:3B、3:1C、一样大D、不能确定5、知道圆弧的定形尺寸和圆心的一个定位尺寸，则该圆弧为（）。
A、已知弧B、中间弧C、连接弧D、未知弧6、平面图形水平方向的尺寸基准为（），垂直方向尺寸基准为（）。
A、1B、2C、3D、4(第6题图) （第7题图）7、如图所示，Ф6孔的定位尺寸是（）。
A、Ф40及15°B、Ф6及15°C、Ф12及15°D、Ф30及15°三、双项选择题（每题3分，共6分）1、下面标注正确的是（）。
A B C D2、下面斜度标注正确的是（）。
A B CD四、判断题（每题2分，共10分）1、国家制图标准规定，图纸大小可以随意确定（）2、绘制机械制图时，应尽量采用1:1的比例（）3、国家制图标准规定，各种图线的粗细相等（）4、图样中标注的尺寸数值为工件的最后完工尺寸（）5、尺寸线能用其他线代替，也可以与其他图线重合或画在其延长线上（）五、画图（1）、用四心圆法作椭圆，椭圆长轴为64mm,短轴为32mm.（保留作图痕迹）。
中职《机械制图》期中试卷姓名：班级: 学号：得分：一、填空题。
（一个空格1分,共15分)1、一个标注完整的尺寸由、、三要素组成。
2、机械绘图中采用的投影法称为。
3、组合体的视图上标注尺寸，要求做到_________、_________、_________.4、三视图之间的投影对应关系为：主、俯视图；主、左视图 ;俯、左视图。
5、在组合体视图中，是画图和读图的基本方法.6、与V面平行，并垂直于H面和W面的平面称为。
7、画局部放大图时应注意:局部放大图可以画成______、______和______，它与被放大部分的表达方式无关.二、单项选择题。
（每题1.5分，共12分)1、绘制物体轴线及对称中心线，所用的图线名称是（）A．细实线 B．虚线 C．细点划线 D．双点划线2、在机械制图中,通常采用那种单位( ）A。
cm B。
mm C。
m3、H面与W面相交的轴为（）A。
X轴 B. Y轴 C. Z轴4、根据主视图和俯视图，选择正确的左视图（)5、根据主视图和俯视图，选择正确的左视图（)6、为了从图样上直接反映出实物的大小，绘图时应尽量采用( ）A．原值比例 B．缩小比例 C．放大比例7、在机械图样的绘制中，采用的投影法是（）A．中心投影法 B．斜投影法 C．正投影法8、与H面垂直，并平行于V面和W面的直线称为（ )A．正垂线 B．铅垂线 C．侧垂线 D．水平线三、已知A点距H面15mm，距V面10mm，距W面25mm，求做A点的三面投影.(8分）四、补全基本几何体的三视图，并求表面点的投影。
（每题10分,共20分）1、2、五、根据两个视图，补齐第三个视图。
（15分）1.2、六、补全视图中遗漏的图线。
（一题15分，共30分)1、答案：一、填空题。
（一个空格1分,共15分）1、一个标注完整的尺寸由尺寸界线、尺寸线、尺寸数字三要素组成。
2、机械绘图中采用的投影法称为正投影法。
3、组合体的视图上标注尺寸,要求做到正确、完整、清晰。
江苏省如皋第一中等专业学校2019—2020学年度第二学期期中考试试卷线 订 装 学号班级姓名专业部 高一综合 班级19机械1、2 学科《机械制图》考试时间90分钟 分值100 制卷人杨成 审核人一、填空题：（20×1′）1. 三视图的投影规律可以概括为 、 、 三项基本内容。
2. 点的投影特性是： ；一般位置直线在三个投影面上的投影均是 直线，投影长度均 实长；一般位置平面在三个投影面上的投影均是原图形的 ，形状 ，不反映真实形状。
4. 已知空间点A 的坐标为（25，35，45），空间点B 的坐标为（45，20，35），则点A 在点B 之右 mm 、之上 mm 、之前 mm 。
5. 由两个或两个以上 组成的物体称为组合体，组合体的组合方式有 、 和 三种，画、读组合体视图的基本方法是 法。
6. 由平面截切几何体所形成的 称为截交线。
. 7. 当截平面与圆柱轴线平行时，其截交线形状为 ；当截平面与圆柱垂直时，其截交线形状为 ；当截平面与圆柱轴线倾斜时，其截交线形状为 。
二、选择题：（5×3′） 8. 下列关于侧平线说法正确的是 。
A. 和侧面平行的线段叫侧平线 B. 和侧面垂直的线段叫侧平线 C. 和侧面平行和其它两个面倾斜的线段叫侧平线 9. 下列关于侧平面说法正确的是 。
A. 和侧面平行的面叫做侧平面 B. 和侧面垂直的面叫侧平面 C. 和侧面平行和其它两个面倾斜的面叫侧平面 10.关于两形体相切，下列说法正确的是 。
A.由于相切处是光滑过渡的，两者之间没有分界线 B.两者之间有相贯线 C.视具体情况，有时有线，有时无线 11.按给定的主、俯视图，选择正确的左视图 。
A B C12.根据主、俯视图，选择正确的左视图。
A B C D装三、作图题：（65′）13.（15′）根据被截切后正三棱锥的主视图，补全俯视图和左视图。
订线14.（10′）根据被截切后圆柱的俯视图和左视图，补画出主视图。
机械制图考试试卷（中1）部门姓名成绩一、填空（每空0.5分，共20分）1、标注尺寸有三要素。
其中表示尺寸的大小，表示尺寸的方向，而则表示尺寸的范围。
2、φ50n6表示制配合，是轴还是孔？。
则与其配合的的基本偏差代号应为。
3、《技术制图比例》国家标准中规定，比例是指与其相应要素的之比，标注为2：1是指比例。
4、在圆柱孔表面形成的螺纹称为，在垂直于螺纹轴线的投影面的视图中，表示牙底圆的线只画四分之三圈，此时，螺孔上的倒角投影画出(选填“也应”或“不应”)。
5、螺纹Tr40×14（P7）LH－7e：Tr表示螺纹；螺距为；7e 表示；旋向是。
6、为了节省绘图时间和图幅，对称零件的视图可只画或，并在对称中心线的画出两条与其垂宜的平行细实线。
这种画法既属于简化画法，也可视为的画法特例。
7、零件尺寸标注的合理性是指满足要求和要求。
8、表面粗糙度是评定零件表面质量的一项技术指标，用去除材料方法获得的表面粗糙度用基本符号表示，并在其上方标注值。
9、左图中标注的为公差，表示提取（实际）表面应限定在的两平行平面之间。
标注时，指引线的箭头应指在平面或其上，并应明显地与错开。
10、基本尺寸为50（mm）的孔，公差等级为F7，又由极限偏差表中（单位为um）查知偏差+60+30，则标注在图样中时应注写成。
11、当图形中的主要轮廓线与水平成45°时，该图形的剖面线应画成与水平成或角的平行线，其倾斜的方向仍与其它图形的剖面线。
12、向视图是可以的视图。
当指明投射方向的箭头附近注有字母A 时，则在相应的向视图的上方应标注。
13、在绘制不穿通的螺孔时，一般应将深度与的深度分别绘出。
二、填空题（每题1分，共5分）1、下面关于三视图的“三等”规律的说法正确的是：（）A、主、俯视图高平齐；B、主、俯视图宽相等；C．俯、左视图宽相等；D、主、左视图长对正。
2、按箭头所指的方向看图，右边四个视图那一个是正确的？（）A B C D3、按所给定的主、俯视图，找出相对的左视图：（）A B C D4、对螺纹标记M10×1-5g6g-L-LH中前段部分的正确称呼是：（）A．M10×1是尺寸代号； B. M10×1是螺纹代号；C．非螺纹密封的管螺纹。
