《机械制图》期中试卷及答案

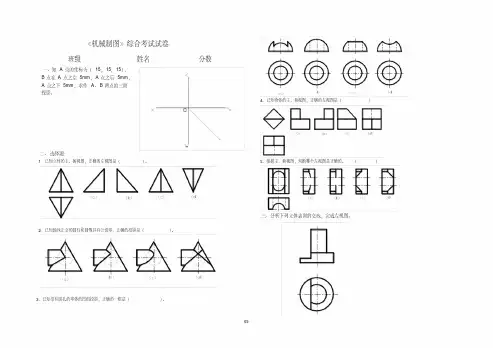

《机械制图》综合考试试卷班级姓名分数一、知A点的坐标为（15，15，15），B点在A点之左5mm，A点之后5mm，A点之下 5mm，求作A、B两点的三面投影。

二、选择题：1．已知立体的主、俯视图，正确的左视图是（）。

2．已知轴线正交的圆柱和圆锥具有公切球，正确的投影是（）。

3、已知带有圆孔的球体的四组投影，正确的一组是（）。

4、已知物体的主、俯视图，正确的左视图是（）5、根据主、俯视图，判断哪个左视图是正确的。

（）三、分析下列立体表面的交线，完成左视图。

四、根据组合体的两个视图，补画第三视图。

（14分）1． 2.五、补画下列视图中所缺线条。

1. 2.六、作A—A断面图和B—B断面图（键槽深 4 mm）。

七、已知立体的俯视图和A向视图，画出该立体的主视图（全剖）和左视图（半剖）。

八、已知孔为30H9、轴为30f9,在下列各零件图中注出其尺寸及公差代号，在装配图中注出配合代号。

并回答该配合是（）制；（）配合。

30表示（），Ｈ表示（） f表示( )，９表示（）。

九、读零件图并填空⑴该零件的名称叫_______,材料选用_______，其含义为________.⑵该零件的结构形状共用了_______个视图表达，主视图采用了______剖视图，A—A是____剖________视图，B—B为_______图，其余两个图形为______图。

⑶主视图的两条虚线表示_______________________.⑷图中长度为40mm的圆住孔的直径为_______，其表面粗糙度值为________.⑸图中φ132±0.2为________尺寸，142±0.1为_______尺寸，227为_____尺寸。

⑹A—A 剖视图所示φ40孔的表面粗糙度为__________.⑺在形位公差中表示被测要素为______，基准要素为________，公差项目为_______,公差值为_____.十、读懂减速箱体零件图回答下列问题（1）该零件的长、宽、高方向的主要基准在图上引出标注。

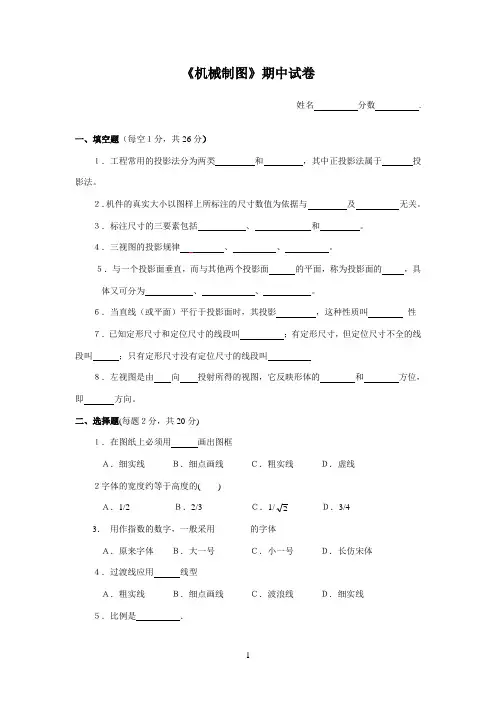

《机械制图》期中试卷姓名分数.一、填空题（每空１分，共26分）１．工程常用的投影法分为两类和，其中正投影法属于投影法。

２．机件的真实大小以图样上所标注的尺寸数值为依据与及无关。

３．标注尺寸的三要素包括、和。

４．三视图的投影规律、、。

５．与一个投影面垂直，而与其他两个投影面的平面，称为投影面的，具体又可分为、、。

６．当直线（或平面）平行于投影面时，其投影，这种性质叫性７．已知定形尺寸和定位尺寸的线段叫；有定形尺寸，但定位尺寸不全的线段叫；只有定形尺寸没有定位尺寸的线段叫８．左视图是由向投射所得的视图，它反映形体的和方位，即方向。

二、选择题(每题２分，共20分)１．在图纸上必须用画出图框Ａ．细实线Ｂ．细点画线Ｃ．粗实线Ｄ．虚线２字体的宽度约等于高度的()Ａ．1/2 Ｂ．2/3 Ｃ．1/2Ｄ．3/43．用作指数的数字，一般采用的字体Ａ．原来字体Ｂ．大一号Ｃ．小一号Ｄ．长仿宋体４．过渡线应用线型Ａ．粗实线Ｂ．细点画线Ｃ．波浪线Ｄ．细实线５．比例是．Ａ．图样中图形与其实物相应要素的线性尺寸之比Ｂ．实物与图形中图形相应要素的线性尺寸之比Ｃ．实物与图样中图形相应要素的尺寸之比Ｄ．图形中图形与实物相应要素的尺寸之比６．下列有关三视图与物体的方位关系的描述正确的是（）Ａ．主视图反映物体的左、右、前、后Ｂ．左视图反映物体的上、下、前、后Ｃ．俯视图反映物体的左、右、上、下Ｄ．上述说法都不正确７．下列有关三视图间的对应关系的描述错误的（）Ａ．主视图和俯视图之间长度相等Ｂ．主视图和左视图之间高度相等Ｃ．左视图和俯视图之间宽度相等Ｄ．以主视图为准，俯视图在它的下面，左视图在它的左面８．在三视图中左视图的右边是物体的投影Ａ．前面Ｂ．后面Ｃ．左面Ｄ．右面９．点Ａ（x,y,z）到Ｖ面的距离是（）Ａ．X Ｂ．Y Ｃ．Z Ｄ．010．垂直面在垂直于该投影面的投影为（）Ａ．相似面Ｂ．真实面Ｃ．积聚线Ｄ．积聚点三、作图题１.已知正六边形的对角距为６０，绘制正六边形（保留作图线）（６分）２.已知点A 距H 面为12，距V 面为15，距W 面为10，点B 在点A 的左方5，后方10，上方8，试作A 、B 两点的三面投影。

《机械制图》试题（附参考答案）一、单选题（共10题，每题1分，共10分）1、在判断重影点的可见性方面，若两点的水平投影重合，则视两点的正面投影（）值大者为可见。

A、x 坐标B、y 坐标C、z 坐标D、不能判断正确答案：C2、顺时针旋转时旋入的螺纹为（）。

A、可能是左旋也可能是右旋B、无法确定C、左旋D、右旋正确答案：D3、正投影的基本特性主要有真实性、积聚性、（）。

A、普遍性B、特殊性C、收缩性D、统一性正确答案：C4、铅笔用“B”表示（）。

A、软B、硬C、长D、高度尺寸正确答案：A5、不规则连续细实线为( )。

A、轮廓线B、折断线C、指引线D、隐藏线正确答案：B6、制图用纸之大小尺度，其中594×841是（）。

A、A1B、A0C、A2D、A3正确答案：A7、制造机件所用的图，通常称为( )。

A、机构图B、工作图C、设计图D、制配图正确答案：B8、在图样中不可用粗实线来表示的是（）。

A、图框线B、尺寸线C、螺纹牙顶线D、可见轮廓线正确答案：B9、机械图样中，表示可见轮廓线采用( )。

A、细实线B、粗实线C、细点画线D、波浪线正确答案：B10、齿轮属于（）。

A、标准件B、一般零件C、零部件D、常用件正确答案：D二、多选题（共10题，每题1分，共10分）1、用于传动的螺纹是（）A、三角形B、梯形C、矩形D、倒梯形E、锯齿形正确答案：BC2、与一个投影面平行，与其它两个投影面倾斜的直线，称为投影面的平行线，具体又可分为（）。

A、水平线B、中心线C、正平线D、侧平线E、一般平行线正确答案：ACD3、相邻两线框或大线框中有小线框中有小线框则表示（）A、同向错位的两表面B、表面上的凸台C、都不对D、同一表面E、表面上的孔正确答案：ABE4、平行投影法按投射线与投影面是否垂直又分为A、偏投影法B、180度投影法C、90度投影法D、正投影法E、斜投影法正确答案：DE5、基本视图不包括（）A、后视图B、剖视图C、左视图D、断面图E、斜视图正确答案：BDE6、组合体相邻的表面可能形成（）三种关系A、共面B、相切C、相交D、都不对E、平行线正确答案：ABC7、一般零件按其结构特点可分为：（）。

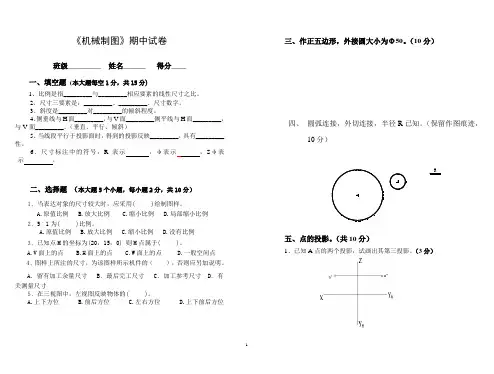

《机械制图》期中试卷班级_________ 姓名______ 得分____一、填空题(本大题每空1分，共15分)1、比例是指_________与_________相应要素的线性尺寸之比。

2、尺寸三要素是：_________、_________、尺寸数字。

3、斜度是_________对_________的倾斜程度。

4、侧垂线与H面_________，与V面_________侧平线与H面_________，与V面_________。

（垂直、平行、倾斜）5、当线段平行于投影面时，得到的投影反映_________，具有_________性。

6．尺寸标注中的符号：R表示，φ表示，Sφ表示，二、选择题（本大题5个小题，每小题2分，共10分）1、当表达对象的尺寸较大时，应采用( )绘制图样。

A.原值比例B.放大比例C.缩小比例D.局部缩小比例2、5︰1为( )比例。

A.原值比例B.放大比例C.缩小比例D.没有比例3、已知点M的坐标为(20，15，0) 则M点属于( )。

A.V面上的点B.H面上的点C.W面上的点D.一般空间点4、图样上所注的尺寸，为该图样所示机件的（），否则应另加说明。

A．留有加工余量尺寸 B．最后完工尺寸 C．加工参考尺寸 D．有关测量尺寸5、在三视图中，左视图反映物体的( )。

A.上下方位B.前后方位C.左右方位D.上下前后方位三、作正五边形，外接圆大小为Φ50。

（10分）四、圆弧连接，外切连接，半径R已知。

（保留作图痕迹，10分）R五、点的投影。

（共10分）1、已知A点的两个投影，试画出其第三投影。

（3分）2、已知A点坐标（30，15，20），且B点在A点之右20，之后15，之下10，作出A、B点的三面投影（7分）六、求下列直线的第三投影，并说明直线是何种位置直线。

（10分））七、求作第三投影，并说出平面的名称。

（10分）平面ABCD与V面平面ABCD与H面平面ABCD与W面平面ABCD是面平面ABCD 实形。

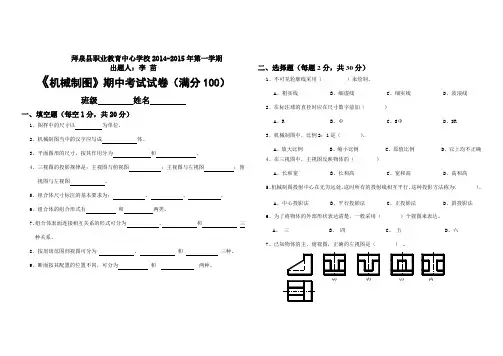

拜泉县职业教育中心学校2014-2015年第一学期出题人：李苗《机械制图》期中考试试卷（满分100）班级姓名一、填空题（每空1分，共20分）1、图样中的尺寸以为单位。

2、机械制图当中的汉字应写成体。

3、平面图形的尺寸，按其作用分为和。

4、三视图的投影规律是：主视图与俯视图；主视图与左视图；俯视图与左视图。

5、组合体尺寸标注的基本要求为：、、。

6、组合体的组合形式有和两类。

7、组合体表面连接相互关系的形式可分为、和三种关系。

8、按剖切范围剖视图可分为、和三种。

9、断面按其配置的位置不同，可分为和两种。

二、选择题（每题2分，共30分）1、不可见轮廓线采用（）来绘制。

A、粗实线B、细虚线C、细实线D、波浪线2、在标注球的直径时应在尺寸数字前加（）A、RB、ΦC、SΦD、SR3、机械制图中，比例2：1是（）。

A、放大比例B、缩小比例C、原值比例D、以上均不正确4、在三视图中，主视图反映物体的（）A、长和宽B、长和高C、宽和高D、高和高5、机械制图投射中心在无穷远处，这时所有的投射线相互平行，这种投影方法称为（）。

A、中心投影法B、平行投影法C、正投影法D、斜投影法6、为了将物体的外部形状表达清楚，一般采用（）个视图来表达。

710、正等轴测图的轴间角为（ ）A 、120B 、60C 、90D 、3011、在斜二等轴测图中，取一个轴的轴向伸缩系数为q1＝0.5时，另两个轴向伸缩系数为p1＝r1＝（ ）A 、0.5B 、1C 、2D 、3）。

C D）的主视图有缺漏的线。

A B C D14、在半剖视图中，剖视图部分与视图部分的分界线为：（ ）A.、细点画线 B 粗实线、 C 、双点画线 D 、粗点画线15、剖视图中，金属材料的刨切符号，应画成与水平成（）度的相互平行、间隔均匀的细实线。

A、30B、45C、60D、90、四、（1）参考右图，在左图上用已知半径作圆弧连接（保留作图痕迹）（5分）（2）完成圆锥表面上点A、B的投影（保留作图痕迹）（5分）（3）画出圆柱的相贯线（5分）（4）画出圆柱的相贯线（5分）五、补画视图中的缺线(每题5分，共10分) （1）(2)六、补画第三视图（10分）七、在指定位置将主视图画成全剖视图（10分）。

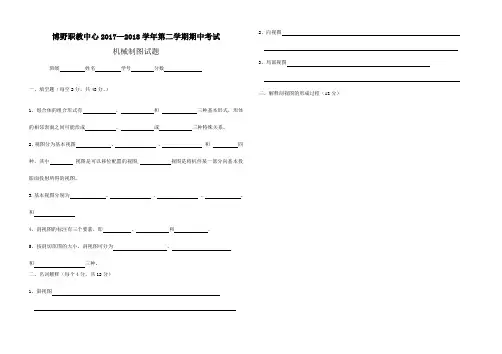

博野职教中心2017—2018学年第二学期期中考试
机械制图试题
班级姓名学号分数
一、填空题（每空2分，共48分。

）
1、组合体的组合形式有、和三种基本形式，形体的相邻表面之间可能形成、或三种特殊关系。

2、视图分为基本视图、、和四种，其中视图是可以移位配置的视图, 视图是将机件某一部分向基本投影面投射所得的视图。

3.基本视图分别为、、、、和
4、剖视图的标注有三个要素，即、和。

5、按剖切范围的大小，剖视图可分为、
和三种。

二、名词解释（每个4分，共12分）
1、斜视图
2、向视图
3、局部视图
三、解释剖视图的形成过程（12分）
四、按向视图方式标注相应的基本视图（10分）五、将主视图改画成全剖视图（18分）。

《机械制图》期中试卷及答案姓名分数.一、填空题（每空１分，共26分）１．工程常用的投影法分为两类和，其中正投影法属于投影法。

２．机件的真实大小以图样上所标注的尺寸数值为依据与及无关。

３．标注尺寸的三要素包括、和。

４．三视图的投影规律、、。

５．与一个投影面垂直，而与其他两个投影面的平面，称为投影面的，具体又可分为、、。

６．当直线（或平面）平行于投影面时，其投影，这种性质叫性７．已知定形尺寸和定位尺寸的线段叫；有定形尺寸，但定位尺寸不全的线段叫；只有定形尺寸没有定位尺寸的线段叫８．左视图是由向投射所得的视图，它反映形体的和方位，即方向。

二、选择题(每题２分，共20分)１．在图纸上必须用画出图框Ａ．细实线Ｂ．细点画线Ｃ．粗实线Ｄ．虚线２字体的宽度约等于高度的()Ａ．1/2 Ｂ．2/3 Ｃ．1/2Ｄ．3/43．用作指数的数字，一般采用的字体Ａ．原来字体Ｂ．大一号Ｃ．小一号Ｄ．长仿宋体４．过渡线应用线型Ａ．粗实线Ｂ．细点画线Ｃ．波浪线Ｄ．细实线５．比例是．Ａ．图样中图形与其实物相应要素的线性尺寸之比Ｂ．实物与图形中图形相应要素的线性尺寸之比Ｃ．实物与图样中图形相应要素的尺寸之比Ｄ．图形中图形与实物相应要素的尺寸之比６．下列有关三视图与物体的方位关系的描述正确的是（）Ａ．主视图反映物体的左、右、前、后Ｂ．左视图反映物体的上、下、前、后Ｃ．俯视图反映物体的左、右、上、下Ｄ．上述说法都不正确７．下列有关三视图间的对应关系的描述错误的（）Ａ．主视图和俯视图之间长度相等Ｂ．主视图和左视图之间高度相等Ｃ．左视图和俯视图之间宽度相等Ｄ．以主视图为准，俯视图在它的下面，左视图在它的左面８．在三视图中左视图的右边是物体的投影Ａ．前面Ｂ．后面Ｃ．左面Ｄ．右面９．点Ａ（x,y,z）到Ｖ面的距离是（）Ａ．X Ｂ．Y Ｃ．Z Ｄ．010．垂直面在垂直于该投影面的投影为（）Ａ．相似面Ｂ．真实面Ｃ．积聚线Ｄ．积聚点三、作图题１.已知正六边形的对角距为６０，绘制正六边形（保留作图线）（６分）２.已知点A 距H 面为12，距V 面为15，距W 面为10，点B 在点A 的左方5，后方10，上方8，试作A 、B 两点的三面投影。

柘城县职教中心《机械制图》期中考试试卷理论知识部分一、单项选择题（共20小题，每小题2分，共40分）（ ）1．A0的图紙大小为A ．1189×841 B. 1189×814 C. 841×594 D. 1198×841（ ）2．A2規格图紙的面积是A4图紙的 倍。

A ．2B ． 4C ．8D ． 16（ ）3丁字尺主要是画 线的工具。

A ．水平线B ． 垂直线C ．角度D ． 曲线（ ）4.已知点E （14,21,16）和点F （18,20,29），下列说法正确的是 A.E 点在F 点的左、前、上方 B.E 点在F 点的右、后、下方 C.E 点在F 点的右、前、下方 D.E 点在F 点的左、后、上方（ ）5．机械制图中图面上采用的单位是 。

A ．厘米B ．分米C ．毫米D ．米 （ ）6．关于尺寸标注，论述正确的一项是 A.尺寸数字后面必须标注单位或长度符号 B 同一图形采用比例不同，所注尺寸不同 C.所注尺寸为最后完工尺寸D.加工零件的大小既要依据所标尺寸，也要参照图形的大小 （ ）7．细实线不可用于绘制 。

A ．中心线B ．尺寸线C ．剖面线D ．尺寸界线（ ）8．下列何种工具主要用以量取长度或分割线段 。

A ．分规B ．圆规C ．量规D ．比例规（ ）9．无论图形放大与缩小，在标注尺寸时均应按 来标注。

A ．图形的实际尺寸B ．机件的真实大小C ．考虑绘图的准确度进行修正D ．都不对（ ）10．圆弧连接的实质，就是要使连接圆弧与相邻的线段 ，已达到光滑的目的。

A ．相交B ．相切C ．相错D ．相离（ ）11．用5：1的比例画的机件，若图纸上该机件长30mm,则该机件的实际长度为 。

A ．5mmB ．30mmC ．6mmD ．150mm（ ）12．圆锥台高40mm ，上底圆半径10mm ， 下底圆半径20， 该锥台锥度为 。

A ．1：4B ．4：1C ．1：2D ．10：40（ ）13．在物体的三视图中，左视图反映物体 方向的尺寸。

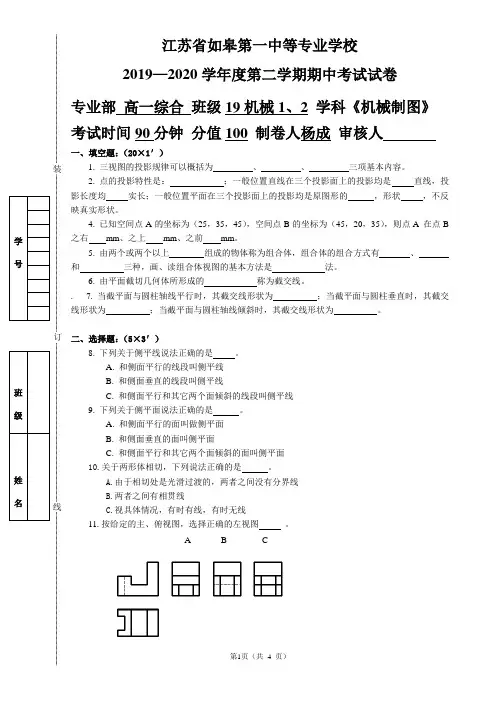

江苏省如皋第一中等专业学校2019—2020学年度第二学期期中考试试卷线 订 装 学号班级姓名专业部 高一综合 班级19机械1、2 学科《机械制图》考试时间90分钟 分值100 制卷人杨成 审核人一、填空题：（20×1′）1. 三视图的投影规律可以概括为 、 、 三项基本内容。

2. 点的投影特性是： ；一般位置直线在三个投影面上的投影均是 直线，投影长度均 实长；一般位置平面在三个投影面上的投影均是原图形的 ，形状 ，不反映真实形状。

4. 已知空间点A 的坐标为（25，35，45），空间点B 的坐标为（45，20，35），则点A 在点B 之右 mm 、之上 mm 、之前 mm 。

5. 由两个或两个以上 组成的物体称为组合体，组合体的组合方式有 、 和 三种，画、读组合体视图的基本方法是 法。

6. 由平面截切几何体所形成的 称为截交线。

. 7. 当截平面与圆柱轴线平行时，其截交线形状为 ；当截平面与圆柱垂直时，其截交线形状为 ；当截平面与圆柱轴线倾斜时，其截交线形状为 。

二、选择题：（5×3′） 8. 下列关于侧平线说法正确的是 。

A. 和侧面平行的线段叫侧平线 B. 和侧面垂直的线段叫侧平线 C. 和侧面平行和其它两个面倾斜的线段叫侧平线 9. 下列关于侧平面说法正确的是 。

A. 和侧面平行的面叫做侧平面 B. 和侧面垂直的面叫侧平面 C. 和侧面平行和其它两个面倾斜的面叫侧平面 10.关于两形体相切，下列说法正确的是 。

A.由于相切处是光滑过渡的，两者之间没有分界线 B.两者之间有相贯线 C.视具体情况，有时有线，有时无线 11.按给定的主、俯视图，选择正确的左视图 。

A B C12.根据主、俯视图，选择正确的左视图。

A B C D装三、作图题：（65′）13.（15′）根据被截切后正三棱锥的主视图，补全俯视图和左视图。

订线14.（10′）根据被截切后圆柱的俯视图和左视图，补画出主视图。

机械制图期中考试班别： [单选题] *○18数控51班○18数控52班○18汽修31班○18汽修34班您的姓名： [填空题] *_________________________________一、单选题,将正确答案的编号填在括号里。

(每题1分,共15分)1. 推荐性国家标准代号是（）。

[单选题] *A、GB/ZB、GBC、GB/T(正确答案)D、GB/G2. 图纸上限定绘图区域的线框称为（） [单选题] *A、图框(正确答案)B、边框C、线框D、图线3. 图框在图纸上必需用（）画出。

[单选题] *A、细点画线B、虚线C、细实线D、粗实线(正确答案)4. 图样绘制在图框（） [单选题] *A、上面B、下面C、内部(正确答案)D、外部5. A4图纸幅面尺寸是（） [单选题] *A、297x420B、420x297C、297x210D、210x297(正确答案)6. 标题栏位于图纸（） [单选题] *A、左上方B、右下方(正确答案)C、左下方D、右上方7. （）是指图样中图形与其实物相应要素的线性尺寸之比。

[单选题] *A、对比B、放大C、比例(正确答案)D、缩小8. 汉字应写成（） [单选题] *A、宋体B、华文楷体C、新宋体D、长仿宋(正确答案)9. 绘图时,可见轮廓线用（） [单选题] *A、粗实线(正确答案)B、细实线C、细点画线D、细虚线10. 绘图时,尺寸线及尺寸界线用（） [单选题] *A、粗实线B、细实线(正确答案)C、细点画线D、细虚线11. 绘图时,对称中心线、轴线用（） [单选题] *A、粗实线B、细实线C、细点画线(正确答案)D、细虚线12. 机件的真实大小应以（）的尺寸数值为依据。

[单选题] *A、图样上量出B、图样上标注(正确答案)C、小明说D、随便确定13. 图样中的尺寸以（）为单位。

[单选题] *A、cmB、mm(正确答案)C、dmD、m14. 注写线性尺寸数字,如尺寸线为水平方向时,尺寸数字规定由左向右书写,字头朝（）。

市职业学校2012—2013学年第一学期《机械制图》期中考试试卷该试题适用班级：班一、填空题（每空1分，共30分）。

1、图纸的基本幅面有 5种，其中A4幅面的标准尺寸为 。

2、在机械制图中采用粗细2种线宽，粗细线宽的比率为 。

3、标题栏一般配置在图框的右下角，标题栏中的文字方向为 方向。

4、1：2是 缩小比例，2：1是放大比例。

如果实物长度是50mm ，按1：4比例绘制，则应标注 。

5、字体的号数即为字体的 。

图样中汉字应采用宋体。

6、标注尺寸由 尺寸界线 、 、 尺寸数字 三个要素组成，线性尺寸的数字应标注在尺寸线的上向或中断处。

图样中所注的尺寸数值为机件的 真实尺寸。

7、图样中标注倾斜符号要与倾斜方向一致 ，锥度符号的方向应与 方向一致。

8、 正投影法是投影线与投影面 的 投影法。

9、正面投影是由前面向后面投影所得的图形，又称为 视图；水平投影是由 上面向面投影所得的图形，又称为 视图；侧面投影是由左面向右面投影所得的图形，又称为 视图。

10、三视图的三等规律：主、俯视图 ，主、左视图 ，俯、左视图 。

11、平面平行于投影面，其投影反映空间平面的 ；平面垂直于投影面，其投影 ；平面倾斜于投影面，其投影为空间平面类似形。

12、截交线是截平面与立体表面的 。

专业班 别姓名学 号13、截平面与圆柱体的轴线垂直时，其截交线为 。

14、截平面与圆柱体的轴线倾斜时，其截交线为 。

15、截平面与圆柱体的轴线平行时，其截交线为 。

16、截平面与圆锥体的轴线平行时，其截交线为 。

17、两立体表面相交所产生的交线称为 。

18、相惯线一般是 的空间曲线。

19、 的形状取决于两回转体的形状、大小和相对位置。

20、正等轴测图的轴周角均为 ，且轴向收缩率均为0.82 。

21、物体上互相平行的线段，轴测投影互相 。

22、正方形不平行于轴测投影面时，其投影为 。

23、画轴测图时应沿 方向量取尺寸。

24、物体上凡平行XOZ 坐标面的平面图形在斜二轴测图中反映 。

泗阳霞飞中等专业学校2011～2012学年度第一学期机电一年级 机械制图 期中模拟试卷分值：100分 时间100分钟 命题人：刘丽莉一、填空题（共30分，每空1分）1、图样上的尺寸是零件的 尺寸，尺寸以 为单位时，不需标注代号或名称。

2、标注尺寸的三要素是 、 、 。

3、尺寸标注中的符号：R 表示 ，φ表示 ，S φ表示 。

4、常用比例有 、 和 三种；比例1：2是指实物是图形2倍，属于 比例；比例2：1是指 是 的2倍，属于 比例。

5、图纸的幅面分为 幅面和 幅面两类，基本幅面按尺寸大小可分为 种，其代号分别为 、 、 、 、 。

6、投影法分为 投影法和 投影法两大类。

7、字号指字体的 ，汉字应用 体书写，数字和字母应书写 为 或 体。

其中一种字头向右倾斜，与水平基准线成 度。

二、选择题（共10分，每题1分）（ ） 1、采用放大或缩小比例绘制图样，其尺寸应注 A 、图形的尺寸； B 、实物的尺寸； C 、两者都可（ ） 2、直径尺寸最好注在 A 、投影为非圆或非圆弧的视图上； B 、投影反映为圆或圆弧的视图上； C 、两者都可（ ） 3、角度尺寸数字书写方向应 A 、垂直于尺寸线且朝向角顶；B 、按正常水平书写；C 、两者均可（ ） 4、图样中一角为30度，采用2：1比例绘制该角时，应将该绘制成 度。

A 、30 B 、60 C 、15 （ ） 5、图样中标注锥度时，其锥度符号应配置在。

A 、基准线上B 、引出线上C 、轮廓线上（ ） 6、已知空间一点D 的坐标为（60,45,30）则点D 到W 面的距离为 。

A 、30 B 、45 C 、60 （ ） 7、一张A0的图纸可以裁成几张A4图纸班级 姓名 学号……………………装……………………………………订……………………………………线………………………………A、4张B、8张C、16张（）8、绘制机械图样的图线分为粗、细两种，粗线宽度是细线的倍。

际长度为C。

2014学年第一学期期中试卷A．5mm B．30mmC．6mmD．150mm汽车机械基础使用班级：命题人：课程：（）11．在物体的三视图中，左视图反映物体C方向的尺寸。

A．长和宽B．长和高 C．宽和高D．长、宽、高学号：班级：姓名：成绩：（）12．点A的坐标为（30，0，0），则空间点A一定在A。

A．X轴 B．Y轴 C．Z轴 D．原点2分，共30分）一、单项选择题（每题（）13．点的投影特性是A。

A．一个点 B．一条线 C．一个平面 D．不确定 AA0）1．的图紙大小为（（）14．下列表示圆的直径尺寸的是D。

841 594 D. 1198××A．1189×841 B. 1189×814 C. 841A．R10 B．SR10 C．Sφ10D．φ10（）2．倍。

BA2規格图紙的面积是A4图紙的（）15．下列C是用粗线表示的。

16．．B A．2．4C8D A．尺寸线B．断裂处的分界线C．可见轮廓线 D．轴线A画3.（）丁字尺主要是线的工具。

二、填空题（每空1分，共20分） C．角度．曲线 DB．水平线A ．垂直线1、图纸基本幅面有五种，其中A0最大，A4最小。

图纸内有图框，图框通常 B （）4．有关三角板的叙述下列哪个是错误的。

用粗实线线绘制。

2、比例是指图样中图形和实物相应要素线性尺寸之比。

．三角板配合丁字尺可画出任 BA．三角板大小规格，以刻度长度称呼3、图中字体通常有汉字、字母和数字，汉字要求写成长仿宋体，字母和数字° C意角度的直线．三角板配合丁字尺画垂直线，通常皆由上往下画．三角板30 D可以写成直体和斜体两种形式。

4、一个完整的尺寸包含四个要素它们是尺寸界线、尺寸线、尺寸数字°的刻度刻在两个直角边上。

×60和尺寸终端。

5C．机械制图中图面上采用的单位是。

（）5、投影法分为中心投影法和平行投影法。

平行的投影线且与投影面垂直的投M．分．．毫MCMDB．厘AM影称为正投影。

机械制图期中考试卷班级___________成绩___________一、填空题（每空1分，共30分）1、投影法一般可以分为两大类：一类叫做____________，一类叫做_____________。

2、一个标注完整的尺寸一般由、和尺寸数字三个要素。

3、在平行投影法中，根据投射线与投影面所成的角度不同，可分为_____________和____________。

4、制图国家标准规定，图纸幅面尺寸应优先选用种基本幅面尺寸。

5、三视图的投影规律为：主、俯视图__________，主、左视图_________，俯、左视图________。

6、机械制图国家标准规定汉字应该书写成。

7、正投影的基本特性有：、、。

8、比例是指与其相应要素的线性尺寸之比，绘图时尽可能采用原值比例。

9、字体是图样的一个重要的组成部分，制图中，汉字应写成。

10、图样中，机件的可见轮廓线用画出，不可见轮廓线画出，图框线用画出。

二、选择题（每题2分，共30分答案写在表格中）1234567891011121314151、画物体三视图时，俯视图的投影方向是（）A、由前向后B、由上向下C、由左向右2、当平面与投影面垂直时，其在该投影面上的投影具有（）A、真实性B、积聚性C、收缩性3、机械图样中绘制三视图所采用的投影法是（）A、中心投影法B、斜投影法C、正投影法4、图形上标注的尺寸数字表示（）A、画图的尺寸B、图线的长度尺寸C、物体的实际尺寸D、随比例变化的尺寸5、用下列比例分别画同一个图形，所绘图形最大的是（）A、1:1B、5:1C、1:5D、2:16、能反映出物体上、下、前、后方位的试图是（）A、主视图B、俯视图C、左视图7、直线AB平行于H面上的投影是（）A、实长不变B、长度缩短C、聚为一点8、国家标准字体5号字指的是（）A、字宽为5mmB、字高为5mmC、字号排序为第五位9、波浪线用在（）A、断裂处的边界线B、可见的轮廓线C、中心线10、下列说法正确的是（）A、标题栏中的字体应为草书字体B、图框格式中必须预留装订边C、图形一定是机件的真实大小D、图样应尽可能采用1:1的比例11、若采用1:5的比例绘制一个直径40的圆，其绘图直径为（）A、8B、10C、160D、20012、国家标准的代号是：（）A、ISOB、GBC、JBD、SJ13、绘制连接圆弧时，应确定（）A、切点的位置B、连接圆弧的圆心C、圆心和切点的位置D、连接圆弧的大小14、机械制图国家标准规定汉字应该书写成（）A、草体B、长仿宋体C、篆体D、楷体15、尺寸界线一般应与尺寸线垂直，并超出尺寸线的终端（）A、0mmB、2-3mmC、5-8mmD、10-12mm三、作图题（74＇）1、已知：A点的坐标为（15,20,30），作出A点的三面投影（4＇）2、已知：点A的两面投影，求第三面投影（6＇）3、已知：直线段AB的两端点坐标为A（15,20,10）B （20,15,30），作线段AB的三面投影（5＇）4、已知：三角形ABC的三个顶点为A(20，15，30)、B （20，20，30）C（10,30,10），作三角形ABC的三面投影（8＇）5、已知：水平面的两面投影，补画第三面投影（5＇）6、已知：水平线的两面投影，补画第三面投影（5＇）7、已知：正垂面的两面投影，补画第三面投影（5＇）8、已知：三角形ABC的两面投影，补画第三面投影（6＇）9、分析立体图上的线和面，补画第三面投影，判断立体上的线和面与投影面的位置（垂直、平行、倾斜）是怎样的，填空。

中职《机械制图》期中考试试卷及答案7、画局部放大图时应注意：局部放大图可以画成方形、圆形和任意形状，它与被放大部分的表达方式无关。

二、单项选择题。

（每题1.5分，共12分）1、B．虚线2、B。

mm3、C。

Z轴4、D.右视图5、B.左视图6、A．原值比例7、C．正投影法8、B．铅垂线三、已知A点距H面15mm，距V面10mm，距W面25mm，求做A点的三面投影。

（8分）答案：A点的三面投影分别为：主视图A1（10,15）、俯视图A2（10,25）、左视图A3（15,25）。

四、补全基本几何体的三视图，并求表面点的投影。

（每题10分，共20分）2-1：主视图：俯视图：左视图：表面点的投影：2-11：主视图：俯视图：左视图：表面点的投影：五、根据两个视图，补齐第三个视图。

（15分）1.主视图：俯视图：左视图：2.主视图：俯视图：左视图：六、补全视图中遗漏的图线。

(一题15分，共30分)1、主视图：俯视图：左视图：2-2主视图：俯视图：左视图：7、绘制局部放大图时需要注意的是，可以选择绘制视图、剖视图或者断面图，与被放大部分的表达方式无关。

二、单项选择题。

（每题1.5分，共12分）1、绘制物体轴线及对称中心线时，使用的图线名称是细点划线。

2、在机械制图中，通常采用毫米作为单位。

3、H面与W面相交的轴为Y轴。

4、根据主视图和俯视图，选择正确的左视图为C。

5、根据主视图和俯视图，选择正确的左视图为A。

6、为了从图样上直接反映出实物的大小，绘图时应尽量采用原值比例。

7、在机械图样的绘制中，采用的投影法是正投影法。

8、与H面垂直，并平行于V面和W面的直线称为铅垂线。

三、已知A点距H面15mm，距V面10mm，距W面25mm，求做A点的三面投影。

A点的三面投影为：H面投影：A1点V面投影：A2点W面投影：A3点四、补全基本几何体的三视图，并求表面点的投影。

（一题10分，共20分）1、前视图：2--31--4--5右视图：3--52--4--1顶视图：2--13--4--5表面点的投影：A：A1、A2、A3B：B1、B2、B3C：C1、C2、C3D：D1、D2、D3E：E1、E2、E32、前视图：2--31--4--5右视图：3--52--4--1顶视图：2--13--4--5表面点的投影：A：A1、A2、A3 B：B1、B2、B3 C：C1、C2、C3 D：D1、D2、D3E：E1、E2、E3五、根据两个视图，补齐第三个视图。

佛山市职业学校2012—2013学年第一学期《机械制图》期中考试试卷该试题适用班级：班一、填空题（每空1分，共30分）。

1、图纸的基本幅面有 5种，其中A4幅面的标准尺寸为 。

2、在机械制图中采用粗细2种线宽，粗细线宽的比率为 。

3、标题栏一般配置在图框的右下角，标题栏中的文字方向为 方向。

4、1：2是 缩小比例，2：1是放大比例。

如果实物长度是50mm ，按1：4比例绘制，则应标注 。

5、字体的号数即为字体的 。

图样中汉字应采用宋体。

6、标注尺寸由 尺寸界线 、 、 尺寸数字 三个要素组成，线性尺寸的数字应标注在尺寸线的上向或中断处。

图样中所注的尺寸数值为机件的 真实尺寸。

7、图样中标注倾斜符号要与倾斜方向一致 ，锥度符号的方向应与 方向一致。

8、 正投影法是投影线与投影面 的 投影法。

9、正面投影是由前面向后面投影所得的图形，又称为 视图；水平投影是由 上面向面投影所得的图形，又称为 视图；侧面投影是由左面向右面投影所得的图形，又称为 视图。

10、三视图的三等规律：主、俯视图 ，主、左视图 ，俯、左视图 。

11、平面平行于投影面，其投影反映空间平面的 ；平面垂直于投影面，其投影 ；平面倾斜于投影面，其投影为空间平面类似形。

12、截交线是截平面与立体表面的 。

专业班 别姓名学 号13、截平面与圆柱体的轴线垂直时，其截交线为 。

14、截平面与圆柱体的轴线倾斜时，其截交线为 。

15、截平面与圆柱体的轴线平行时，其截交线为 。

16、截平面与圆锥体的轴线平行时，其截交线为 。

17、两立体表面相交所产生的交线称为 。

18、相惯线一般是 的空间曲线。

19、 的形状取决于两回转体的形状、大小和相对位置。

20、正等轴测图的轴周角均为 ，且轴向收缩率均为0.82 。

21、物体上互相平行的线段，轴测投影互相 。

22、正方形不平行于轴测投影面时，其投影为 。

23、画轴测图时应沿 方向量取尺寸。

24、物体上凡平行XOZ 坐标面的平面图形在斜二轴测图中反映 。

机械制图考试题与参考答案一、单选题（共26题，每题1分，共26分）1.正投影的基本特性主要有真实性、积聚性、（）。

A、统一性B、普遍性C、特殊性D、收缩性正确答案：D2.当轴的公差带完全在孔的公差带之上时，属于（）配合。

A、过盈配合B、不明确性质C、间隙配合D、过渡配合正确答案：A3.分规的用途是( )线段和等分线段。

A、等分与画圆B、画圆C、量取D、转量长度与画圆正确答案：C4.截交线所围成的截面图形称为（）。

A、截切体B、截断面C、截平面D、截交线正确答案：B5.相邻两牙在中径线上对应两点的距离指的是（）。

A、牙型B、线数C、导程D、螺距正确答案：D6.具有过盈的配合称为（）。

A、过盈配合B、过渡配合C、不明确性质D、间隙配合正确答案：A7.锯齿形螺纹常用于（）。

A、连接零件B、单方向传递动力C、锯销D、连接管道正确答案：B8.可能具有间隙或过盈的配合称为（）。

A、过盈配合B、不明确性质C、间隙配合D、过渡配合正确答案：D9.图纸中汉字应写成（）体，采用国家正式公布的简体字。

A、长仿宋B、方正舒体C、新宋D、隶书正确答案：A10.仰视图是（）。

A、由下向上投影B、由上向下投影C、由前向后投影D、由后向前投影正确答案：A11.用剖切面完全地剖开机件后所得的视图，称为（）。

A、半剖视图B、全剖视图C、局部视图D、局部放大图正确答案：B12.比例1:2是（）比例。

A、缩小比例B、原值比例C、放大比例D、以上都不对正确答案：A13.已知某个几何体的主视图、左视图和俯视图分别为长方形、长方形、圆，则该几何体是（）。

A、球体B、长方体C、圆锥体D、圆柱体正确答案：D14.设计给定的尺寸指的是（）。

A、基本尺寸B、实际尺寸C、尺寸偏差D、极限尺寸正确答案：A15.画断面图时，若由两个或多个相交剖切平面剖切得出的移出断面，中间应用（）断开为两个图形。

A、点画线B、粗实线C、虚线D、波浪线正确答案：D16.两圆柱齿轮轴线之间的最短距离称为（）。
