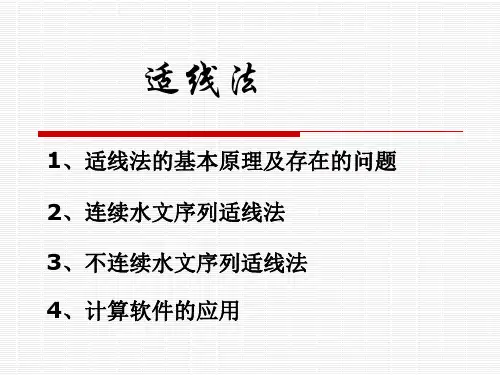

水文频率计算适线法

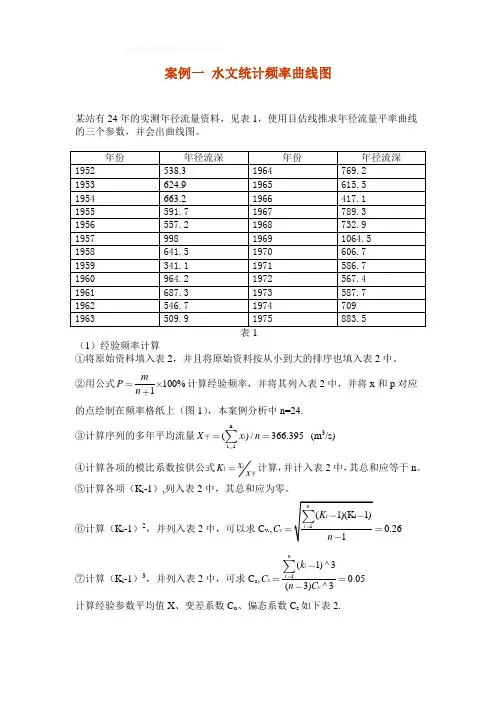

案例一 水文统计频率曲线图某站有24年的实测年径流量资料，见表1，使用目估线推求年径流量平率曲线的三个参数，并会出曲线图。

年份 年径流深 年份 年径流深1952 538.3 1964 769.2 1953 624.9 1965 615.5 1954 663.2 1966 417.11955 591.7 1967 789.3 1956 557.2 1968 732.9 1957 998 1969 1064.5 1958 641.5 1970 606.7 1959 341.1 1971 586.7 1960 964.2 1972 567.4 1961 687.3 1973 587.7 1962 546.7 1974 709 1963 509.9 1975 883.5 （1）经验频率计算①将原始资料填入表2，并且将原始资料按从小到大的排序也填入表2中。

②用公式100%1m Pn 计算经验频率，并将其列入表2中，并将x 和p 对应的点绘制在频率格纸上（图1），本案例分析中n=24.③计算序列的多年平均流量ni 1()/366.395i X x n平 (m 3/s)④计算各项的模比系数按供公式ilx K x 平计算，并计入表2中，其总和应等于n 。

⑤计算各项（K i -1）,列入表2中，其总和应为零。

⑥计算（K i -1）2，并列入表2中，可以求C v,,i 1(1)(K 1)0.261ni i vK C n⑦计算（K i -1）3，并列入表2中，可求C s ,1(1)^30.05(3)^3ni i sv k C n C计算经验参数平均值X 、变差系数C u 、偏态系数C s 如下表2.年份Q (m3/s) 大小排序序号P ( %) Ki Ki-1 (Ki-1)^2 (Ki-1)^3 1952 538.3 1969 1064.5 1 4.00 1.60 0.60 0.36 0.21 1953 624.9 1957 998 2 8.00 1.50 0.50 0.25 0.12 1954 663.2 1960 964.2 3 12.00 1.45 0.45 0.20 0.09 1955 591.7 1975 883.5 4 16.00 1.33 0.33 0.11 0.03 1956 557.2 1967 789.3 5 20.00 1.18 0.18 0.03 0.01 1957 998 1964 769.2 6 24.00 1.15 0.15 0.02 0.00 1958 641.5 1968 732.9 7 28.00 1.10 0.10 0.01 0.00 1959 341.1 1974 709 8 32.00 1.06 0.06 0.00 0.00 1960 964.2 1961 687.3 9 36.00 1.03 0.03 0.00 0.00 1961 687.3 1954 663.2 10 40.00 1.00 0.00 0.00 0.00 1962 546.7 1958 641.5 11 44.00 0.96 -0.04 0.00 0.00 1963 509.9 1953 624.912 48.00 0.94 -0.06 0.00 0.00 1964 769.2 1965 615.5 13 52.00 0.92 -0.08 0.01 0.00 1965 615.5 1970 606.7 14 56.00 0.91 -0.09 0.01 0.00 1966 417.1 1955 591.7 15 60.00 0.89 -0.11 0.01 0.00 1967 789.3 1973 587.7 16 64.00 0.88 -0.12 0.01 0.00 1968 732.9 1971 586.7 17 68.00 0.88 -0.12 0.01 0.00 1969 1064.5 1972 567.4 18 72.00 0.85 -0.15 0.02 0.00 1970 606.7 1956 557.2 19 76.00 0.84 -0.16 0.03 0.00 1971 586.7 1962 546.7 20 80.00 0.82 -0.18 0.03 -0.01 1972 567.4 1952 538.3 21 84.00 0.81 -0.19 0.04 -0.01 1973 587.7 1963 509.9 22 88.00 0.77 -0.23 0.06 -0.01 1974 709 1966 417.1 23 92.00 0.63 -0.37 0.14 -0.05 1975 883.5 1959 341.1 24 96.00 0.51 -0.49 0.24 -0.12 合计15993.5 合计15993.5 24 0 1.595 0.263 均值666.395C V0.28C S0.05 n 24（2）频率格纸绘制及适线根据表2计算出来的 Cv =0.28,Cs的经验取值为2.5Cv，查《工程水文》教材的附录1，进行配线，计算结果如表3.频率p% 第一次配线 C v=0.28，C s=2.5C v=0.7 第二次配线C v=0.31，C s=2.5C v=0.8 X轴值Q（m3/s）X轴值Q（m3/s）1 1.393 1230 1.393 1244 5 2.074 1030 2.074 1034 10 2.437 932 2.437 934 20 2.877 824 2.877 82250 3.719 642 3.719 64075 4.394 522 4.394 52090 5.001 430 5.001 43295 5.364 382 5.364 39099 6.045 304 6.045 318根据两次配线结果，选取拟合较好的配线数组：第一次的配线，所画出的曲线偏离经验频率点较大，则重新配线；最后选取第二次配线Cv =0.31，Cs=2.5Cv=0.8，配线的频率图如下图1.图1.年流量频率曲线案例二 设计年径流分析资料：某水利工程的设计站，有1954-1971年的实测径流资料。

附录A 洪水频率计算A1 洪水频率曲线统计参数的估计和确定A1。

1 参数估计法A1。

1。

1 矩法。

对于n 年连序系列,可采用下列公式计算各统计参数： 均值∑==ni i X n X 11 （A1）均方差 ∑=--=ni i X X n S 12)(11或 ⎥⎦⎤⎢⎣⎡--=∑∑==n i n i i i X n X n S 1212)(111 （A2）变差系数XSC v =(A3）偏态系数3313)2)(1()(vni i s C X n n X X n C ---=∑=或 3313112132)2)(1()(23vn i ni i ni i ni i i sC X n n n X X X n X n C --+⋅-=∑∑∑∑==== （A4)式中 X i —-系列变量（i=1，…，n ）; n —-系列项数。

对于不连序系列,其统计参数的计算与连序系列的计算公式有所不同。

如果在迄今的N 年中已查明有a 个特大洪水(其中有l 个发生在n 年实测或插补系列中)，假定(n-l)年系列的均值和均方差与除去特大洪水后的（N —a)年系列的相等,即l n a n l n a N S S X X ----==,，可推导出统计参数的计算公式如下：)(111∑∑+==--+=nl i i a j j X l n a N X N X （A5）⎥⎦⎤⎢⎣⎡---+--=∑∑++==n l i i a j jv X X l n a N X X N XC 1212)()(111 （A6）331313)2)(1()()(vn l i ia j j s C X N N X X l n a N X X N C --⎥⎦⎤⎢⎣⎡---+-=∑∑+== （A7） 式中 X j ——特大洪水变量(j=1,…,a ）；X i ——实测洪水变量(i=l +1，…，n ）。

A1。

1。

2 概率权重矩法。

概率权重矩定义为⎰=10)(dF x xF M j j j=0,1，2，… （A8）皮尔逊Ⅲ型频率曲线的三个统计参数不能用概率权重矩的显式表达。

第五章水文统计的基本知识及方法研究内容：主要有频率计算与相关分析。

频率计算，包括随机变量及其概率分布、水文频率曲线、适线法等；相关分析，包括简相关与复相关。

研究目的：研究河川径流的统计规律，预估径流的变化趋势，以满足水利水电工程规划、设计、施工和运行管理的需要。

第一节概述概率论与数理统计是一门研究客观事物偶然性（随机性）规律的学科。

由于水文现象一般都具有偶然性的特点，所以，可以用数理统计的原理和方法分析研究它的变化规律。

这种方法称为水文统计法。

工程水文计算中运用水文统计法，不仅合理，而且是必要的。

例如，流域开发，首先要搞清未来河流水量的多少；设计拦河坝、堤防工程需要知道未来时期当地洪水的大小。

这些都要求对未来长期的径流形势做出估计。

如果所建工程计划使用100年，那么就要对未来100年的径流形势做出估计。

但是，由于影响径流的因素众多，难以基于必然现象的规律，应用成因分析法对径流做出这样长期的时序定量预报，而只能基于统计规律，运用数理统计方法对径流做出概率预估，以满足工程设计的需要。

第二节概率的基本概念一、试验和事件在概率论中, 对随机现象的测验叫做随机试验,随机试验的特点是限定条件，重复做。

随机试验的结果称为事件。

根据事件发生的可能性，事件可以分为三类：1、必然事件：在一定试验条件下，试验结果中必然会发生的事件；2、不可能事件：在一定试验条件下，试验结果中决不会发生的事件；3、随机事件：在一定试验条件下，试验结果中可能发生也可能不发生的事件。

二、概率随机事件出现的可能性或机率叫概率。

随机事件A发生的概率用P(A)表示，以百分数计。

显然，必然事件概率为1；不可能事件的概率为0；随机事件的概率介于0和1之间。

如果某试验可能发生的结果总数是有限的，并且所有结果出现的可能性是相等的，称之为古典概型事件。

在古典概型事件中，如果可能发生的结果总数为n，而事件A有其中的m个结果，则随机事件A发生的概率P(A)为：P(A)=m/n 5-1水文事件一般不能归为古典概型事件。

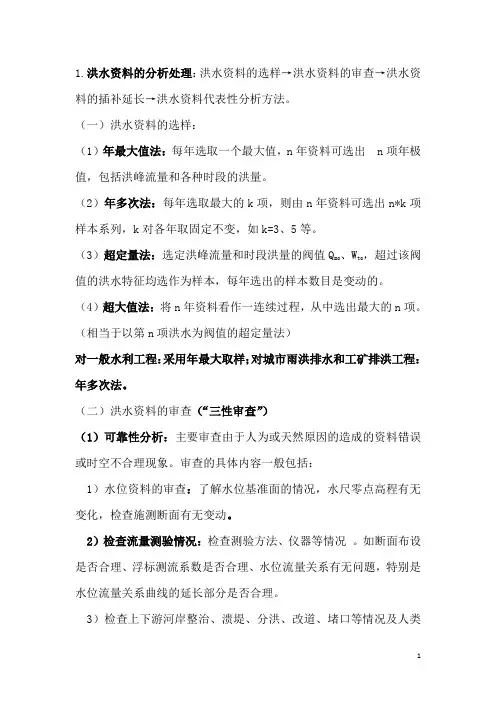

1.洪水资料的分析处理：洪水资料的选样→洪水资料的审查→洪水资料的插补延长→洪水资料代表性分析方法。

（一）洪水资料的选样：（1）年最大值法：每年选取一个最大值，n年资料可选出 n项年极值，包括洪峰流量和各种时段的洪量。

（2）年多次法：每年选取最大的k项，则由n年资料可选出n*k项样本系列，k对各年取固定不变，如k=3、5等。

（3）超定量法：选定洪峰流量和时段洪量的阀值Q mo、W to，超过该阀值的洪水特征均选作为样本，每年选出的样本数目是变动的。

（4）超大值法：将n年资料看作一连续过程，从中选出最大的n项。

（相当于以第n项洪水为阀值的超定量法）对一般水利工程：采用年最大取样；对城市雨洪排水和工矿排洪工程：年多次法。

（二）洪水资料的审查（“三性审查”）（1）可靠性分析：主要审查由于人为或天然原因的造成的资料错误或时空不合理现象。

审查的具体内容一般包括：1）水位资料的审查：了解水位基准面的情况，水尺零点高程有无变化，检查施测断面有无变动。

2）检查流量测验情况：检查测验方法、仪器等情况。

如断面布设是否合理、浮标测流系数是否合理、水位流量关系有无问题，特别是水位流量关系曲线的延长部分是否合理。

3）检查上下游河岸整治、溃堤、分洪、改道、堵口等情况及人类活动的情况。

（2）一致性分析：样本是否来自同一总体。

不一致原因：1）上游修建水库蓄水，改变原天然洪水、径流过程；2）大洪水情况下分洪或发生决口、溃堤；3）气候变化、下垫面覆被/土地利用变化。

分析方法：水量平衡原理修正、相关关系修正、水文模型修正。

（3）代表性分析：代表性是指样本与总体接近的程度。

其他条件相同时，样本容量越小，抽样误差愈大；提高样本代表性的主要途径是增加样本长度；方法：历史洪水调查、插补延长、古洪水探测。

（三）洪水资料的插补延长（1）根据上下游测站的洪水特征值进行插补延长（2）利用本站峰量关系进行插补延长（3）利用降雨径流关系进行插补延长（4）根据相邻河流测站的洪水特征值进行延长注意事项：1）参证站和设计站在成因上有密切的联系，参证站具有充分长的资料，两站有一段相当长的平行观测资料2）插补系列的项数一般不宜超过实测项数n，最好不超过n/23）外延不宜太远：对洪水，一般不超过实测资料的30％4）相关密切, ρ＞02.洪水调查的意义：（1）增加样本容量，提高代表性。

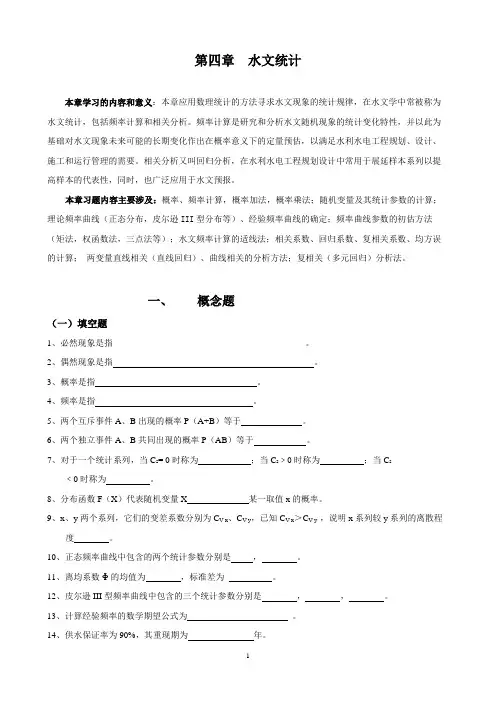

第四章水文统计本章学习的内容和意义：本章应用数理统计的方法寻求水文现象的统计规律，在水文学中常被称为水文统计，包括频率计算和相关分析。

频率计算是研究和分析水文随机现象的统计变化特性，并以此为基础对水文现象未来可能的长期变化作出在概率意义下的定量预估，以满足水利水电工程规划、设计、施工和运行管理的需要。

相关分析又叫回归分析，在水利水电工程规划设计中常用于展延样本系列以提高样本的代表性，同时，也广泛应用于水文预报。

本章习题内容主要涉及：概率、频率计算，概率加法，概率乘法；随机变量及其统计参数的计算；理论频率曲线（正态分布，皮尔逊III型分布等）、经验频率曲线的确定；频率曲线参数的初估方法（矩法，权函数法，三点法等）；水文频率计算的适线法；相关系数、回归系数、复相关系数、均方误的计算；两变量直线相关（直线回归）、曲线相关的分析方法；复相关（多元回归）分析法。

一、概念题（一）填空题1、必然现象是指____________________________________________。

2、偶然现象是指。

3、概率是指。

4、频率是指。

5、两个互斥事件A、B出现的概率P（A+B）等于。

6、两个独立事件A、B共同出现的概率P（AB）等于。

7、对于一个统计系列，当C s= 0时称为；当C s﹥0时称为；当C s﹤0时称为。

8、分布函数F（X）代表随机变量X 某一取值x的概率。

9、x、y两个系列，它们的变差系数分别为C V x、C V y，已知C V x＞C V y ，说明x系列较y系列的离散程度。

10、正态频率曲线中包含的两个统计参数分别是，。

11、离均系数Φ的均值为，标准差为。

12、皮尔逊III型频率曲线中包含的三个统计参数分别是，，。

13、计算经验频率的数学期望公式为。

14、供水保证率为90%，其重现期为年。

15、发电年设计保证率为95%，相应重现期则为年。

16、重现期是指。

17、百年一遇的洪水是指。

18、十年一遇的枯水年是指。

桥涵⽔⽂复习题问题详解桥涵⽔⽂复习题1.桥梁环境概念，P3⼈类活动对桥梁环境有哪些影响？P4-5桥梁环境分为⾃然环境和社会环境。

影响：1河床采砂导致桥梁破坏及河床的抗洪能⼒下降；2⼭岭隧道的弃渣和⽣活区改河对⾃然环境的影响；3⼭区的纵向桥或⾼架桥对⼭区急流河槽⽔流的影响2.河流、流域概念，及其相互关系P17河流：地⾯径流长期侵蚀地⾯，冲成沟壑，形成溪流，最后汇集⽽成河流；流域：降落到地⾯的⽔，被⾼地、⼭岭分隔⽽汇集到不同的河流中，这些汇集⽔流的区域，称为，某河流的流域。

相互关系：流域是河⽔补给的源地，流域的特征直接影响河床径流的形成和变化过程；3.河段如何划分？P16各有什么特点？P16⼀般的天然河流，从到河⼝可以按照河段的不同特性，划分为上游、中游和下游三个部分。

特点：上游是河流的最上段，紧接，多处于深⼭峡⾕中，坡陡流急，河⾕下切强烈，流量⼩⽽⽔位变化⼤，常有急滩和瀑布，河底纵断⾯多呈梯形。

中游是河流的中间段，两岸多为丘陵，河床⽐降较平缓，两岸常有滩地，冲淤变化不明显，河床较稳定。

下游是河流的最下段，⼀般多处于平原区，河槽宽阔，流量较⼤，；流速和底坡都较⼩，淤积作⽤明显，浅滩和河湾较多。

4.河流基本特征包括哪些，熟悉河流断⾯形状及组成部分。

P16基本特征：河流断⾯、河流长度及河流⽐降断⾯形状（横断⾯和纵断⾯）由于⽔流和河床的相互作⽤，断⾯形状将时刻不停的发展变化着。

组成部分：河滩、河槽（主槽和边滩）。

5.流域有哪些特征？各个特征对径流形成有什么影响？P17特征:⼏何特征，主要是流域⾯积和流域形状。

流域⾯积的⼤⼩，直接影响汇集的⽔量多少和径流的形成过程。

流域形状主要影响流域径流汇集的时间长短，也影响径流的形成过程。

⾃然特征，主要指流域的地理位置和地形。

⼀切⽔⽂特征都与地理位置有密切联系，流域的地形⼀般以流域平均⾼程和流域平均坡度来表⽰,流域平均⾼程对降⾬和蒸发都有影响，流域平均坡度是确定径流汇流速度和汇流时间的重要因素，坡度陡则汇流快，⼟壤⼊渗减少，使径流量增⼤。
