木家庄煤矿井底永久避难硐室综合防护性能试验报告 2

KJYD-96/50型井下永久避难硐室系统功能测试报告施工单位：目录一避难硐室概况................................ 错误!未定义书签。

二测试结论.................................... 错误!未定义书签。

三测试报告.................................... 错误!未定义书签。

煤矿井下永久避难硐室压风供氧系统实验报告..... 错误!未定义书签。

煤矿井下永久避难硐室气幕、喷淋实验报告............... 错误!未定义书签。

煤矿井下永久避难硐室气密性实验报告....................... 错误!未定义书签。

煤矿井下永久避难硐室过渡室泄压实验报告............... 错误!未定义书签。

煤矿井下永久避难硐室管路耐压性能实验报告........... 错误!未定义书签。

煤矿井下永久避难硐室供水施救系统实验报告........... 错误!未定义书签。

煤矿井下永久避难硐室排水系统实验报告................... 错误!未定义书签。

KJYD-96/50型永久避难硐室系统功能测试报告一避难硐室概况由为施工建造的80人永久避难硐室，依据以下国家标准或规定设计施工：一、国家煤矿安监局《建设完善煤矿井下平安避险“六大系统”的通知》（安监总煤装〔2020〕146号）二、《关于印发煤矿井下紧急避险系统建设治理暂行规定的通知》（安监总煤装〔2020〕15号）3、《关于印发煤矿井下平安避险六大系统建设完善大体标准（试行）的通知》（安监总煤装〔2020〕33号）工程主体由过渡室（2个）、生存室（1个）组成，工程由防爆密封门、气幕及喷淋系统、压风供氧系统、环境监测系统、空气净化系统、给水系统、动力保障系统、通信系统、照明系统、生存保障系统、泄压系统等组成，可与矿井平安监测监控、人员定位、压风自救、供水施救、通信联络等其它五大系统相连接，形成井下整体性的平安避险系统。

避难硐室功能测试报告记录————————————————————————————————作者：————————————————————————————————日期：繁荣煤矿“紧急避险系统”功能测试报告测试地点：井下避难硐室硐室类别：永久避难硐室额定人数： 78人测试结果：合格测试日期： 2014年 1 2月 5 日主测：审核：繁荣煤矿2014年12月5日繁荣煤矿“紧急避险系统”功能测试报告为检验“紧急避险系统”设施安装质量，确保符合规定和设计要求，2014年1月5日，由机运科牵头，组织通风科、生技科、安监科、调度室对我矿“紧急避险系统”设施进行功能测试。

一、避难硐室基本概况根据矿井目前的采掘部署、巷道布置情况，繁荣煤矿永久避难硐室设计于+350米水平一采区人行上山下部。

该避难硐室由两个过渡室和一个生存室组成，有两个安全出入口。

硐室布置在茅口灰岩层中，采用锚网喷支护，底板为混凝土地面，地面高于相邻巷道底板500mm，为矿井采掘作业人员提供避险场所，并已考虑不低于1.2的备用系数，其额定避险人数为78人。

其有关特征参数见下表：矿井永久避难硐室特征参数表参数硐室名称净长（m）净宽（m）净高（m）断面形状净断面（m2）掘进断面（m2）有效使用面积（m2）额定避险人数需要使用面积（m2）前过渡室7.0 2.4 2.5 三心拱形5.6 9.7 16.8 3后过渡室 2.8 2.4 2.5 三心拱形5.6 9.76.72 3生存室34.35 4.0 2.8 三心拱形9.9 12.8 137.4 78二、功能测试内容根据国家安全监管总局和国家煤矿安监局联合下发的安监总煤装【2012】15号《关于煤矿井下紧急避险系统建设管理有关事项的通知》规定，紧急避险设施功能测试的主要内容包括：（1）气密性检测；（2）正压维持检测；（3）压风系统检测；（4）气幕和压风喷淋系统检测；（5）高压管路承压检测。

三、功能测试领导组组长：副组长：成员：工作员：领导组下设办公室，办公室设在机运科，主任由***担任。

紧急避险系统有效性评估矿井紧急避险硐室评估报告根据《煤矿安全规程》第六百七十三条(安全避险系统应当随采掘工作面的变化及时调整和完善，每年由技术负责人组织开展有效性评估)、六百八十六条（人员入井必须随身携带额定时间不低于30min的隔绝式自救器，矿井应当根据需要在避灾路上设置自救器补给站）、六百八十九条（突出矿井必须建设采区避难硐室，采区避难硐室必须接入压风管路和供水管路，满足避险人员的避险需要，额定防护时间不低于96h。

突出煤层的掘进巷道长度及采煤工作面回采长度超过500m时，应当在距离工作面500米范围建设临时避难硐室或者其他避险设施）规定，特对我矿安全避险系统进行有效性评估，现我矿紧急避险硐室评估如下：一、成立评估领导小组组长：（技术负责）副组长：（矿长）、（安全副矿长）、（生产副矿长）、（机电副矿长）成员：二、系统评估（一）监测监控系统评估现我矿用的KJ90NA型矿井监控系，主要由地面中心站、矿用监控仪、各种传感器和控制执行器等部分组成。

地面中心站主机连续不断地轮流与各个分站进行通信，每个分站接收到主机的询问后，立即将该分站接收的各测点的信号传给主机，各分站又不停地对接收到的各传感器信号（开关量、模拟量）进行检测变换和处理，时刻等待主机的询问，以便把检测的参数送到地面。

需要对井下设备进行控制时，主机将控制命令与分站巡检信号一起传给分站，由分站输出开关控制设备。

监控主机将接收到的实时信号进行处理和存盘，并通过本机显示器、电视墙等外设显示出来。

可显示各种测量参数表、各种参数的实时或历史曲线、柱状图、圆饼图等，也可通过打印机打印各种报表，或通过绘图仪绘制各种图表和曲线。

KJ90NA系统的中心站设在井中调度中心，中心站配备两台PⅣ以上品牌工控机作为监测主机（互为备用），两台主机均插有网卡，作为计算机网络的一个工作站，监测主机的信息可以进入全矿井计算机局域网。

监测系统配置一台激光打印机。

中心站计算机电源由电网经交流净化电源供给，同时配备在线式UPS电源，以保证在电网停电时系统的正常工作时间不小于两小时。

矿井安全避险系统有效性评估报告呼图壁县石梯子西沟煤矿安全避险系统有效性评估报告2018年安全避险系统有效性评估报告为加强我矿防灾抗灾能力，在发生安全灾害后，能够缩小事故范围、降低事故损失，根据《煤矿安全规程》第六百七十三条的规定，矿井必须根据险情或事故情况下矿工避险的实际需要，建立井下紧急撤离和避险设施，并与监测监控、人员位置监测、通信联络等系统结合，构成井下安全避险系统。

为此矿对各系统进行调查分析，编制了矿井安全避险系统有效性评估报告。

一、监测监控系统（一）监测监控基本情况我矿为低瓦斯矿井，为加强对井下有毒有害气体的管理，建立了瓦斯管理和瓦斯防治系统，配了专职瓦斯检查员，建立了瓦斯巡回检查、瓦斯超限处理、密闭管理、瓦斯日报等一系列管理制度。

瓦斯日报每天由矿长、总工程师、通风矿长审查并签字。

地面装备有一套由中煤科工集团重庆研究院的KJ91NB型煤矿综合监控系统，系统具有对瓦斯、一氧化碳、风速、温度等环境参数的采集、显示和报警功能；具有对馈电状态、风机开停、风门开关、各种机电设备开停等生产参数的采集、显示、报警、控制等功能。

形成了瓦斯个体巡回检测和安全监控监测双重瓦斯防治系统。

监控设备情况一览表名称型号设备数量(台）名称型号设备数量(台）使用备用使用备用防爆环网交换机KJJ127 监控大分站KJ90-F16 11 5 甲烷传感器KJ9701A 27 25 监控中分站KJ90-F8 5 2 风速传感器GFY15 9 8 温度传感器GW50(A) 20 10 开停传感器GT-L(A) 15 20 烟雾传感器GQF0.1(B) 5 5 CO传感器GTH500(B) 23 9 风筒传感器GFK70(A) 2 5风门状态传感器GFK40T 5 5馈电/断电仪KDG3K 5 5氧气传感器GYH25 6 5 CO2传感器GRG5H 4 4 （二）井下设备情况根据我矿目前实际情况，根据设计在1E301上下巷设置了紧急避险硐室，井底车场设置了永久性避难硐室，共安装16台分站、低浓度甲烷传感器27台、一氧化碳传感器23台、温度传感器20台风速传感器9台、二氧化碳传感器4台、水位传感器1个、负压传感器1个、氧气传感器6台、开停15个、风门传感器5个、烟雾传感器5台、风筒传感器2个。

煤矿井下避难硐室调研报告及井下避难硐室设计中应注意的问题摘要：本文通过现场调研及与煤矿交流过程中发现的避难硐室的设计、施工及使用中存在的一些问题，提出相应的解决办法，力图使避险硐室的设计及使用更加合理、可靠，同时减少不必要的成本。

关键词：煤矿井下避难硐室2010年8月，国家安全监管总局国家煤矿安监局以安监总煤装〔2010〕146号文首次明确传达了我国煤矿井下需设置紧急避险系统的精神，其后国家安全生产监督管理局、国家煤矿安全监察局分别以安监总厅煤装〔2011〕59号“关于进一步加快煤矿井下安全避险“六大系统”示范矿井建设的通知”、安监总煤装〔2011〕15号“国家安全监管总局国家煤矿安监局关于印发煤矿井下紧急避险系统建设管理暂行规定的通知”、安监总煤装〔2011〕33号“国家安全监管总局国家煤矿安监局关于印发《煤矿井下安全避险“六大系统”建设完善基本规范（试行）》的通知”、安监总煤装〔2012〕15号“国家安全监管总局国家煤矿安监局关于煤矿井下紧急避险系统建设管理有关事项的通知”等文件对煤矿井下紧急避险系统的设置做出了相关要求。

在西南地区产煤省市中，重庆市在井下设置避难硐室时间较早，配置较齐全。

2012年3月，受云南省煤矿安全生产监督管理局派遣，笔者赴重庆进行了重庆市井工煤矿井下避难硐室的调研工作，先后对重庆市荣昌县红星三井煤矿井下临时避难硐室、重庆市中梁山煤矿井下永久避难硐室及所设置的救生舱进行了实地考察。

现就调研工作中所获得的知识及发现的问题提出几点个人看法。

一、调研情况2012年3月14日，调研人员赴重庆市荣昌县红星三井煤矿调研。

该矿为接替矿井，设计生产能力9万t/a，为低瓦斯矿井。

采用平硐、暗斜井开拓，开采煤层属极薄煤层。

红星三井煤矿一水平采用平硐开拓，二水平采用暗斜井开拓。

井下设置了临时避难硐室，该硐室设置于煤层底板下，采用光面爆破，围岩较稳固，不需支护。

硐室入口设有两道门，均向外开启，外侧为防爆密闭门，抗压强度0.38Mpa，内侧为密闭门。

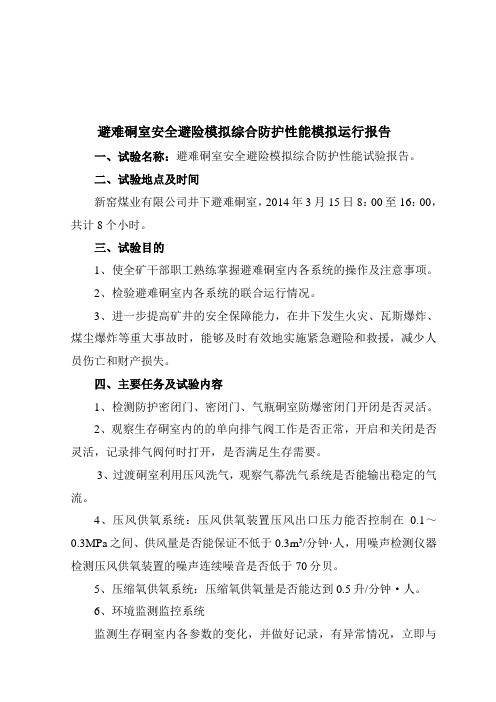

避难硐室安全避险模拟综合防护性能模拟运行报告一、试验名称：避难硐室安全避险模拟综合防护性能试验报告。

二、试验地点及时间新窑煤业有限公司井下避难硐室，2014年 3月15 日8：00至16：00，共计8个小时。

三、试验目的1、使全矿干部职工熟练掌握避难硐室内各系统的操作及注意事项。

2、检验避难硐室内各系统的联合运行情况。

3、进一步提高矿井的安全保障能力，在井下发生火灾、瓦斯爆炸、煤尘爆炸等重大事故时，能够及时有效地实施紧急避险和救援，减少人员伤亡和财产损失。

四、主要任务及试验内容1、检测防护密闭门、密闭门、气瓶硐室防爆密闭门开闭是否灵活。

2、观察生存硐室内的的单向排气阀工作是否正常，开启和关闭是否灵活，记录排气阀何时打开，是否满足生存需要。

3、过渡硐室利用压风洗气，观察气幕洗气系统是否能输出稳定的气流。

4、压风供氧系统：压风供氧装置压风出口压力能否控制在0.1～0.3MPa之间、供风量是否能保证不低于0.3m3/分钟·人，用噪声检测仪器检测压风供氧装置的噪声连续噪音是否低于70分贝。

5、压缩氧供氧系统：压缩氧供氧量是否能达到0.5升/分钟·人。

6、环境监测监控系统监测生存硐室内各参数的变化，并做好记录，有异常情况，立即与硐室内指挥人员联系，做出相应的响应。

7、供电系统正常供电是否可靠，对机电硐室的备用电源进行测试，是否满足硐室内外的各种传感器供电需要。

8、通信联络系统利用硐室内的有线电话与调度室联系，汇报硐室内人员数量、生存状况、各系统运行情况等信息。

9、人员定位系统由通防科指定专人在调度室内通过人员定位系统统计进入硐室人员的详细信息（包括姓名、队别、总人数）。

10、供水施救系统试验期间对硐室内的供排水系统使用，查看能否正常连续供水，并查看排水是否正常。

五、试验步骤及试验情况参与本次试验的人数为20人，各部门人员分配后，试验期间由井下各小组组长负责现场人员的组织和秩序维持。

3月15 日7:40参与试验的20人全部到达临时避难硐室门口，7:45按照载人实验方案分组情况分别从两道门开始进入，8：00参验人员全部进入生存硐室。

山西平遥县兴盛煤化有限责任公司木家庄煤矿5#煤采区50人永久避难硐室模拟综合防护性能试验报告二〇一三年七月木家庄煤矿5#煤采区50人永久难硐室模拟综合防护性能试验报告根据安监总局《煤矿井下紧急避险系统建设管理暂行规定》和《煤矿井下紧急避险系统建设管理有关规定》中，有关避难硐室施工、安装完成后，应进行功能测试和模拟综合防护性能试验的要求，结合《木家庄煤矿“紧急避险系统”专项设计》，编制安全避险模拟综合防护性能试验报告。

1 依据标准《煤矿井下紧急避险系统建设管理暂行规定》《煤矿井下紧急避险系统建设管理有关规定》《木家庄煤矿“紧急避险系统”专项设计》2 测试内容避难硐室容积、结构及装备安全性能检查。

避难硐室装备功能检查和测试，硐室装备联合试运行。

《规定》和《设计》中要求的其它相关技术内容。

3 测试条件及测试用主要仪器3.1 测试条件：相对湿度：0～98%，环境温度：15℃～35℃，大气压力：86kPa～106kPa3.2 测试用主要仪器：干湿温度计：测量范围: 0～100℃；温度准确度： 0.5℃；相对湿度准确度：±5%压差计：量程范围：±1000Pa；分辨率：±10 Pa（相对压差测量）声级计：测量范围: 30～130dB 准确度：1.5dB混合标准气样：甲烷浓度：1.06% ；一氧化碳浓度：50×10-6 ；二氧化碳浓度：1.53% ；氧气浓度：18% ；其余为氮气秒表：精确度：1s钢尺：精确度1mm4 测试方法4.1 外观及结构检查对照避难硐室设计文件，检查硐室外专用管路保护情况。

使用钢卷尺测量硐室防护密闭门钢板厚度、硐室内容积尺寸，计算生存空间、总有效容积。

查验硐室门强度的证明文件、硐室门墙浇筑作业规程和验收单。

4.2 材料性能及电器防爆性能检查检查硐室防护密闭门透明观察窗冲击测试和热剧变试验报告。

检查配备的电气设备的“防爆合格证”及“安全标志证”，检查关联配接设备是否取得关联审查检验合格证明。

四川邻水县油房湾煤矿紧急避险系统测试报告自检单位：北京川江源科技有限公司二〇一四年五月三十日一、测试方案根据安监总局《煤矿井下紧急避险系统建设管理暂行规定》和《煤矿井下紧急避险系统建设管理有关规定》中，有关避难硐室施工、安装完成后，应进行功能测试和模拟综合防护性能试验的要求编制本方案。

1 依据标准安监总煤装[2011]15号安监总煤装[2011]33号安监总煤装〔2012〕15号安监总煤装〔2013〕10号2 测试内容避难硐室容积、结构及装备安全性能检查避难硐室装备功能检查和测试，硐室装备联合试运行避难硐室相关设备的配置情况检查《规定》和《设计》中要求的其它相关技术内容3 测试条件及测试用主要仪器3.1 测试条件：相对湿度：0～98%环境温度：15℃～35℃大气压力：86kPa～106kPa3.2 测试用主要仪器：便携式多参数测定器CD4A 测量范围：O2、CH4、CO、CO2、相对误差±2.5%干湿温度计：测量范围: 0～100℃；温度准确度： 0.5℃；相对湿度准确度：±5% 精密微压差计：量程范围：±1000Pa；分辨率：±10 Pa（相对压差测量）声级计：测量范围: 30～130dB 准确度：1.5dB秒表：精确度：1s钢尺：精确度1mm流量计：流量范围0-1000L/h,精确度±2.5%4 测试内容和方法4.1 外观及结构检查对照避难硐室设计文件，检查硐室外20m范围巷道支护情况及压风、供水、供电和信号传输管线保护情况。

使用钢卷尺测量硐室防护密闭门钢板厚度、硐室内容积尺寸，计算生存空间、总有效容积。

4.2 材料性能及电器防爆性能检查检查硐室防爆门抗爆性能分析报告。

检查配备的电气设备的“防爆合格证”及“安全标志证”，检查关联配接设备是否取得关联审查检验合格证明。

4.3 气密性和自动泄压试验（1）气密性试验关闭防护密闭门和密闭门，关闭排气排水阀，打开压风供气装置，通过精密微压差计测定硐室内外压差达到500Pa±20Pa时记录压差值并关闭压风供气阀门，等待30min后再次记录压力值；之后重复2次，取3次平均值为避难硐室卸压速率。
