FANUC系统维修培训资料BEIJING-FANUC技术部2004．9/01EDBFM-HU01/01C第一节 FANUC CNC系统共性故障的分析1、数据输入输出接口(RS232)不能正常工作。
对于FANUC系统，当数据输入输出接口不能正常，且报警时，有两个系列的报警号。
①3/6/0/16/18/20/power-mate，当发生报警时，显示85~87报警。
②10/11/12/15，当发生报警时，显示820~823报警当数据输出接口不能正常工作时，一般有以下几个原因：1）如果做输入出数据操作时，系统没有反应。
①请检查系统工作方式对不对，请把系统工作方式置于EDIT方式且打开程序保护键，或者在输入参数时，也可以置于急停状态。
②请按FANUC出厂时数据单，重新输入功能选择参数。
③检查系统是否处于RESET状态。
2）如果做输入输出数据操作时，系统发生了报警。
①请检查系统参数下面是各系统的有关输入/输出接口的参数表电缆接线下图是FANUC系统到机床面板的连接中继终端机床面板的连接中继终端接口和电脑连接线：1．25芯（机床） 25芯（I/0设备） 2． 25芯（终端） 9芯（I/0）电脑3）外部输入输出设备的设定错误或硬件故障外部输入输出设备有FANUC纸带穿孔机，手持磁盘盒，, FANUCP-G，计算机等设备。
在进行传输时，要确认：a、电源是否打开b、波特率与停止位是否与FANUC系统的数据输入输出参数设定匹配。
C、硬件有何故障。
d、传输的数据据格式是否为ISO/EIA。
e、数据位设定是否正确，一般为7位。
4)CNC系统与通讯有关的印刷板下表是各系统与通讯接口有关的印刷板6）当FANUC系统与计算机进行通讯时，要注意：a.计算机的外壳与CNC系统同时接地。
b.不要在通电的情况下拔连接电缆。
c.不要在有雷雨时进行通讯作业。
d.通信电缆不能太长。
5）如果发生85，86，87号报警 ,请按以下步骤查找：2、电源单元不能打开FANUC系统的电源上有两个指示灯，一个是电源指示灯，是绿色的；一个是电源报警灯，是红色的，这里说的电源单元，包括电源输入单元和电源控制部分。
FANUC机械手简易培训资料一．认识FANUC机器人1.机器人系统构成机器人本体由伺服电机驱动机械结构组成，各环节每一个结合处是一个关节点或坐标系；控制箱内部有主板，伺服驱动板，输入输出模块等设备来实现存储控制机械手的运动；示教盘(TP)可以是操作者手动控制机器人的动作，进行自动运转状况的监控，程序的编译修改等操作；操作者面板含有操作按钮及数据插口。
2．认识示教盘(TP)(1)示教盘(TP)现有设备使用中有以下两种(见图1，图2)。
图1Status Inicators（状态指示灯）：指示系统状态。
ON/OFF Switch（开关）：与DEADMAN开关一起启动或禁止机器人运动。
PREV：显示上一屏幕。
SHIFT：与其它键一起执行特定功能。
MENUS：使用该键显示屏幕菜单。
Cursor ：使用这些键移动光标。
STEP：使用这个键在单步执行和循环执行之间切换。
RESET：使用这个键清除告警。
BACK SPACE：使用这个键清楚光标之前的字符或者数字。
ITEM：使用这个键选择它所代表的项。
ENTER：使用该键输入数值或从菜单选择某个项。
POSN：使用该键显示位置数据。
ALARMS：使用该键显示告警屏幕。
SATUS：使用该键显示状态屏幕。
Jog Speed：使用这些键来调节机器人的手动操作速度。
COORD：使用该键来选择手动操作坐标系。
Jog：使用这些键来手动手动操作机器人。
BWD：使用该键从后向前地运行程序。
FWD：使用该键从前至后地运行程序。
HOLD：使用该键停止机器人。
Program keys（程序键）：使用这些键选择菜单项。
FCTN：使用该键显示附加菜单。
Emergency Stop Button（紧急停止按钮）：使用该键停止正在运行的程序，关闭机器人伺服系统的驱动电源，并对机器人实施制动。
图2(2)TP上的开关①TP开关：此开关控制TP有效/无效，当TP无效时，示教、编程、手动运行不能被使用。
FANUC培训教材一、教学内容本节课我们将学习FANUC培训教材中的第二章，主要内容包括：1. FANUC的基本结构及其功能；2. FANUC的各种传感器及其作用；3. FANUC的编程语言及其应用。
二、教学目标1. 学生能够了解FANUC的基本结构及其功能；2. 学生能够理解FANUC的各种传感器及其作用；3. 学生能够掌握FANUC的编程语言及其应用。
三、教学难点与重点重点：FANUC的基本结构及其功能，各种传感器及其作用，编程语言及其应用。
难点：FANUC的编程语言及其应用。
四、教具与学具准备教具：FANUC模型，投影仪，电脑。
学具：笔记本，彩色笔。
五、教学过程1. 实践情景引入：让学生观察FANUC模型，引导学生思考的基本结构及其功能。
2. 讲解：用投影仪展示教材中的图片和文字，详细讲解FANUC的基本结构及其功能，各种传感器及其作用。
3. 例题讲解：选取具有代表性的例题，讲解FANUC的编程语言及其应用。
4. 随堂练习：让学生根据所学内容，完成课后练习题。
六、板书设计板书设计如下：FANUC基本结构1. 机械结构2. 电子元件3. 控制系统FANUC传感器1. 视觉传感器2. 触觉传感器3. 距离传感器FANUC编程语言1. 基本指令2. 函数指令3. 子程序七、作业设计1. 描述FANUC的基本结构及其功能。
2. 解释FANUC的各种传感器及其作用。
3. 编写一段FANUC程序，实现的基本运动。
答案：1. FANUC的基本结构包括机械结构、电子元件和控制系统。
机械结构包括本体和末端执行器；电子元件包括中央处理器、内存、输入输出接口等；控制系统负责控制的运动和任务执行。
2. FANUC的传感器包括视觉传感器、触觉传感器和距离传感器。
视觉传感器用于识别目标物体；触觉传感器用于检测物体的触感；距离传感器用于测量物体与之间的距离。
八、课后反思及拓展延伸课后反思：本节课学生对FANUC的基本结构、传感器和编程语言有了初步了解，但在编程实践方面仍需加强。

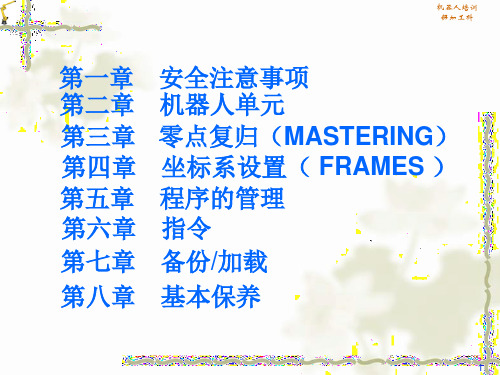

课程名称程序员课程名称：程序员A2015-10-11上海发那科机器人有限公司第一章安全1第五章程序的管理5目录第二章机器人单元2第六章指令6第三章零点复归3第七章备份备份//加载7第四章坐标系设置4第八章基本保养8第九章机器人易耗品介绍9第一章安全1安全操作规程1．示教和手动机器人1）请不要带着手套操作示教盒和操作面板。
2）在点动操作机器人时要采用较低的速度倍率以增加对机器人的控制机会。
3）在按下示教盒上的点动键之前要考虑到机器人的运动趋势。
4）要预先考虑好避让机器人的运动轨迹，并确认该线路不受干涉。
5）机器人周围区域必须清洁、无油、水及杂质等。
安全操作规程2．生产运行1）在开机运行前，必须知道机器人根据所编程序将要执行的全部任务。
2）必须知道所有会左右机器人移动的开关、传感器和控制信号的位置和状态。
3）必须知道机器人控制器和外围控制设备上的紧急停止按钮的位置，准备在紧急情况下必知道机人控制和外控制设备的紧急停按钮的位准备在紧急情使用这些按钮。
4）永远不要认为机器人没有移动其程序就已经完成。
因为这时机器人很有可能是在等待让它继续移动的输入信号。
第二章机器人单元2系统软件机人控制柜机器人周边设备机器人１、机器人的概论一、机器人绝对值脉交流伺电机冲编码器服电机抱闸单元弧焊点焊搬运涂胶喷漆去毛刺切割激光焊接测量等2、机器人的应用弧焊、点焊、搬运、涂胶、喷漆、去毛刺、切割、激光焊接、测量等3、机器人的规型号常机器人型号包括本体型号和控制柜型号。
