河北省2018年中考物理第13讲欧姆定律第2课时电阻的测量复习练习

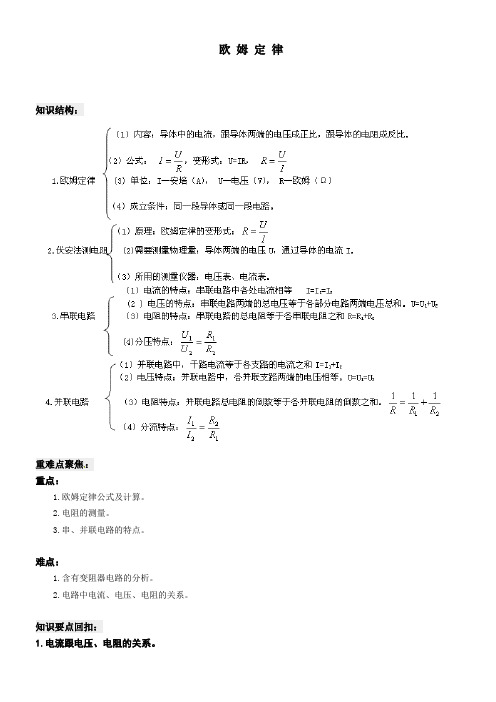

欧姆定律知识结构：重难点聚焦：重点：1.欧姆定律公式及计算。

2.电阻的测量。

3.串、并联电路的特点。

难点：1.含有变阻器电路的分析。

2.电路中电流、电压、电阻的关系。

知识要点回扣：1.电流跟电压、电阻的关系。

（1）保持电阻不变时，电流跟电压成正比。

注意：不能反过来说，因果关系不能颠倒。

（2）保持电压不变时，电流跟电阻成反比。

注意：不能说，在电压不变时，导体的电阻与通过它的电流成反比，因为电阻是导体本身的一种性质，与导体中是否有电流通过无关。

2. 欧姆定律：（1）内容：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。

（2）公式：（3）符号的意义及单位：U—电压—伏特（V）， R—电阻—欧姆（Ω）， I—电流—安培（A）（4）使用欧姆定律公式时，应注意公式中I、U、R应该对应同一段导体或者同一段电路，即满足“同体性”。

（5）公式中I、U、R除满足公式中的“同体性”之外，还应是同一段导体在同一时刻的电流，电压，电阻。

即满足同时性。

（6）运用该式时，式中各量的单位只能是安培，伏特，欧姆。

（7）欧姆定律的成立是有条件的，只能在“纯电阻电路”中成立，对于含有电动机的电路，欧姆定律就不成立。

（8）欧姆定律公式变形之后，可得公式：，它反映了电阻可用导体两端电压和导体中的电流的比值表示，但是因为电阻是导体本身的一种性质，因此它既不和U成正比，也不和I成反比，这一点和欧姆定律有明显区别。

3.电阻的测量—伏安法测电阻:（1）实验原理：根据欧姆定律的变形公式，测出两端的电压和通过的电流，就可以求出它的电阻，这种测量电阻的方法叫伏安法。

（2）实验器材：电源、开关、电流表、电压表。

滑动变阻器。

小灯泡和导线等。

（3）实验电路图：（4）滑动变阻器的作用：改变流过电路的电流或改变小灯泡两端的电压及保护电路。

（5）实验过程中应注意事项：A．连接电路时开关应断开。

B．电路连好，开关闭合前，应使滑片位于变阻器的最大值处，使它处于使电路中电流最小的位置。

中考物理《欧姆定律》专项练习题-附带答案学校:___________班级：___________姓名：___________考号：___________知识点归纳一、欧姆定律1.定义：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比2.公式：I=UR（欧姆定律）3.电流和电压成正比，不能说电压和电流成正比。

4.电流和电阻成反比，不能说电阻与电流成反比，也不能说电阻和电压成正比。

二、串、并联电路的特点1.串联电路的特点：2并联电路的特点：（1）I总=I1=I2 （1）I总=I1+I2（2）U总=U1+U2（2）U总=U1=U2（3）R总=R1+R2 （3）R总=R1R2R1+R2（4）串联电路：（4）并联电路：三、欧姆定律的计算1.先判断串并联（拆除法），电流表看成是导线，电压表看成断路。

2.再判断各电表测量的对象。

3.最后运用串并联电路的特点和欧姆定律（知二求一）分析计算。

一、单选题1．对于欧姆定律，理解正确的是（）A．从R＝UI可知，导体的电阻跟导体两端的电压成正比，跟导体中的电流成反比B．从U＝IR可知，导体两端的电压随电阻的增大而增大C．从R＝UI可知，导体两端的电压为零时，导体的电阻也为零D．从I＝UR可知，导体中的电流跟加在它两端的电压成正比，跟它的电阻成反比2．小明利用如图所示的电路探究电流跟电阻的关系，已知电源电压为6V且保持不变，实验中用到的电阻R分别为5Ω、10Ω、15Ω、20Ω，他先用5Ω的电阻进行实验，闭合开关后，调节滑动变阻器滑片P，使电压表的示数为2V，记下此时电流表的示数。

则下列说法不正确的是（）A．此时电流表的示数为0.4AB．此时滑动变阻器两端的电压为4VC．将5Ω更换为10Ω后，闭合开关，应将滑动变阻器滑片P向右端滑动D．要获得四组实验数据，滑动变阻器的最大阻值至少为20Ω3．如图是电阻甲和乙的U—I图象，下列说法正确的是（）A．甲的电阻值保持10Ω不变B．乙的电阻值保持不变C．甲、乙并联在电路中，当电源电压为2V时，电路总电流为0.3AD．甲，乙串联在电路中，当电路电流为0.2A时，电源电压为8V4．如图所示，电源电压保持不变，先闭合开关S1，电压表示数为U1；再闭合开关S2，电压表示数为U2，电阻R1、R2的阻值之比为（）A．U1：U2B．U2：U1C．U2：(U2−U1)D．U1：(U2−U1)5．如图甲所示的电路中，电源电压为6V且保持不变。

【若缺失公式、图片现象属于系统读取不成功，文档内容齐全完整，请放心下载。

】【若缺失公式、图片现象属于系统读取不成功，文档内容齐全完整，请放心下载。

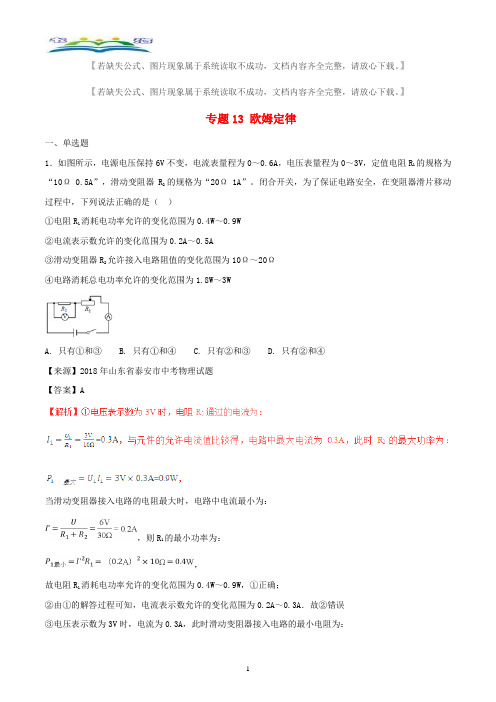

】专题13 欧姆定律一、单选题1．如图所示，电源电压保持6V不变，电流表量程为0～0.6A，电压表量程为0～3V，定值电阻R1的规格为“10Ω 0.5A”，滑动变阻器R2的规格为“20Ω 1A”。

闭合开关，为了保证电路安全，在变阻器滑片移动过程中，下列说法正确的是（）①电阻R1消耗电功率允许的变化范围为0.4W～0.9W②电流表示数允许的变化范围为0.2A～0.5A③滑动变阻器R2允许接入电路阻值的变化范围为10Ω～20Ω④电路消耗总电功率允许的变化范围为1.8W～3WA. 只有①和③B. 只有①和④C. 只有②和③D. 只有②和④【来源】2018年山东省泰安市中考物理试题【答案】A当滑动变阻器接入电路的电阻最大时，电路中电流最小为：，则R1的最小功率为：，故电阻R1消耗电功率允许的变化范围为0.4W～0.9W，①正确；②由①的解答过程可知，电流表示数允许的变化范围为0.2A～0.3A．故②错误③电压表示数为3V时，电流为0.3A，此时滑动变阻器接入电路的最小电阻为：，故滑动变阻器R2允许接入电路阻值的变化范围为10Ω～20Ω，③正确；④电流最大时，最大功率为：；电流最小时，最小功率为：，电路消耗总电功率允许的变化范围为1.2W～1.8W，故④错误；故选A。

2．如图所示的电路中，小灯泡L1、L2规格相同，闭合开关S后，发现L1不亮，L2发光。

此电路的故障可能是（）A. 灯 L1短路B. 灯 L2短路C. 灯 L1断路D. 开关 S 接触不良【来源】2018年山东省泰安市中考物理试题【答案】C故选C。

3．如图所示的电路中，电源电压恒为3V，灯泡L的电阻为10Ω且保持不变。

闭合开关S后，滑片P由b 端向a端滑动的过程中，下列判断正确的是（）A. 灯泡L亮度变暗B. 电压表示数变大，电流表示数变小C. 电压表与电流表示数的比值变小D. 灯泡L的最大功率为0.9W【来源】山东省临沂市2018年中考物理试题【答案】DD、根据，当变阻器连入电路中的电阻为0时，灯的电压为电源电压3V，并求出此时灯的最大功率。

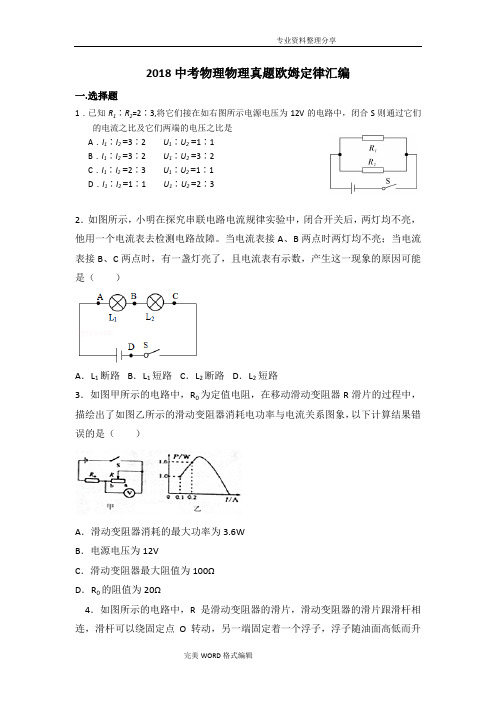

2018中考物理物理真题欧姆定律汇编一.选择题1．已知R1∶R2=2∶3,将它们接在如右图所示电源电压为12V的电路中，闭合S则通过它们的电流之比及它们两端的电压之比是A．I1∶I2 =3∶2 U1∶U2=1∶1B．I1∶I2=3∶2 U1∶U2=3∶2C．I1∶I2=2∶3 U1∶U2 =1∶1D．I1∶I2 =1∶1 U1∶U2 =2∶32．如图所示，小明在探究串联电路电流规律实验中，闭合开关后，两灯均不亮，他用一个电流表去检测电路故障。

当电流表接A、B两点时两灯均不亮；当电流表接B、C两点时，有一盏灯亮了，且电流表有示数，产生这一现象的原因可能是（）A．L1断路B．L1短路C．L2断路D．L2短路3．如图甲所示的电路中，R0为定值电阻，在移动滑动变阻器R滑片的过程中，描绘出了如图乙所示的滑动变阻器消耗电功率与电流关系图象，以下计算结果错误的是（）A．滑动变阻器消耗的最大功率为3.6WB．电源电压为12VC．滑动变阻器最大阻值为100ΩD．R0的阻值为20Ω4．如图所示的电路中，R是滑动变阻器的滑片，滑动变阻器的滑片跟滑杆相连，滑杆可以绕固定点O转动，另一端固定着一个浮子，浮子随油面高低而升降，图中电压表的示数随油面降低而减小的是（）A．B．C．D．5．如图所示的电路，闭合开关后，下列说法正确的是（）A．当滑片P向右移动时，电压表示数变小B．当滑片P向右移动时，电流表A2示数变小C．当滑片P向左移动时，电路消耗的总功率变大D．当滑片P向左移动时，电流表A1示数变小6．如图，电源电压恒为8V，电压表量程为0～3V，电流表的量程为0～0.6A，滑动变阻器的规格为“20Ω，1A”，灯泡L 标有“6V，3W”字样．若闭合开关，在保证电路元件安全的情况下，不考虑灯丝电阻变化，则下列说法正确的是（）A．电压表示数的变化范围是0～3VB．电流表示数的变化范围是0.25A～0.5AC．滑动变阻器的阻值变化范围是4Ω～7.2ΩD．灯泡L 的功率变化范围是0.75W～3W7.（多选）如图所示，电源电压保持不变，R2=50 Ω，闭合S1，断开S2，R1的电功率P1=0. 1 W，电压表示数为U1。

一、初中物理欧姆定律问题1．如图所示的电路中，电源电压保持不变，R为定值电阻，当开关闭合时，标有“8V8W”的小灯泡L恰好正常发光；若保持定值电阻R不变，将L换成另一只标有“8V 4W”的小灯泡，闭合开关后，小灯泡工作时消耗的实际功率A．大于4W B．等于4W C．小于4W D．无法确定【答案】A【解析】【分析】【详解】根据公式可知，当额定电压相同时，额定功率越大，电阻越小，所以“8V 8W”的灯泡电阻小，“8V 4W”的灯泡电阻大；根据串联电路电阻的分压特点可知，改接后，灯泡两端的电压变大，大于8V，所以这只灯泡消耗的功率大于4W．2．某同学利用如图甲所示的电路图测定小灯泡电阻，电路中电源电压保持4.5V不变，灯泡上标有“2.5V，？A”字样，滑动变阻器上标有“50Ω 1A”。

闭合开关，将滑片P滑到某一位置时，两电表的示数如图乙所示，则下列说法不正确的是（）A．此时灯泡的电阻为8ΩB．此时灯泡和滑动变阻器的阻值之比为8∶7C．该电路能探究串联电路电流的特点D．该电路能探究电流与电压的关系【答案】D【解析】【分析】由图示电路图可知，灯泡与滑动变阻器串联，电流表测电路电流，电压表测灯泡两端电压；由图示电表确定其量程与分度值，读出其示数，应用串联电路特点与欧姆定律分析答题。

【详解】A．此时灯泡电阻L2.4V8Ω0.3AURI===故A正确，不符合题意；B．滑动变阻器两端电压L= 4.5V 2.4V 2.1VU U U-=-=滑此时灯泡与滑动变阻器的阻值之比L L2.4V82.1V7R UR U===滑滑故B正确，不符合题意；C．利用该电路可以探究串联电路电流特点，故C正确，不符合题意。

D．探究电流与电压的关系，应控制电阻阻值不变，而灯泡电阻随温度升高而增大，因此该电路不能探究电流与电压的关系，故D错误，符合题意。

故选D。

3．某同学在做“调节灯泡亮度”的电学实验时，电路如图所示，电调电压恒为4.5V，电压表量程“0～3V”，滑动变阻器规格“20Ω1A”，灯泡L标有“2.5V 1.25W”字样（忽略灯丝电阻变化），在保证电路安全的情况下，下列判断正确的是（）A．电路中电流变化的范围是0A～0.5AB．滑动变阻阻值变化的范围是2.5Ω～10ΩC．灯泡的最小功率是0.45 WD．该电路的最大功率是1.25W【答案】C【解析】【详解】AB．当灯泡的电压最大时，即L 2.5VU=，此时电路中的电流大小为LLL1.25W0.5A2.5VPIU===这个电流值没有超过滑动变阻器的最大电流，滑动变阻器两端电压是R L- 4.5V-2.5V 2.0VU U U===这个电压大小也没有超过电压表的量程，此时滑动变阻器接入电路中的电阻值大小为R R 2.0V4Ω0.5AU R I === 这个阻值大小也没有超过滑动变阻器的最大阻值，故电路中的电流最大是0.5A ； 由题意可知，滑动变阻器两端的电压最大只能是3V ，此时灯泡的电压是1.5V ，电路中的电流大小为L L L 1.5V0.3A 5ΩU I I R ==== 这个电流大小没有超过滑动变阻器的最大电流，滑动变阻器接入电路中的阻值大小为R R 3V 10Ω0.3AU R I === 这个阻值大小也在滑动变阻器阻值范围之内，所以电路中的电流大小最小可以为0.3A ，综上所述，电路中电流变化的范图是0.3A ～0.5A ，滑动变阻阻值变化的范围是4Ω～10Ω，A 错误、B 错误；C ．当灯泡的功率最小时，电路中的电流大小最小，即L 0.3A I =，灯泡的最小功率是()22L L L 0.3A 5Ω0.45W P I R ==⨯=C 正确；D ．该电路的电流最大时，根据P UI =，电路中的功率最大，大小为4.5V 0.5A 2.25W P UI ==⨯=D 错误。

专题13 欧姆定律一、多选题1．如图甲所示，电源两端电压不变，是滑动变阻器，是定值电阻。

当开关S闭合后，逐步改变滑动变阻器接入电路的电阻值，根据电压表与电流表的示数，绘制的图象如图乙所示。

下列判断正确的是A．电源两端电压为10V B．电路消耗电功率的最大值为C．定值电阻的电阻值为 D．变阻器接入电路的最大阻值为【来源】2018年黑龙江省龙东地区中考物理试题【答案】BD【解析】由乙图可知，，，变阻器的最大阻值：，故D正确；因串联电路中总电压等于各分电压之和，则电源的电压：------由可得：，解得：，故C错误；电源的电压：，故A错误；电流最大时，电路消耗的最大电功率：，故B正确。

故选BD。

【点睛】此题目很有代表性，重点是欧姆定律和电功率的计算，关键是根据电源电压不变，利用图像中的条件列出关于电源电压的关系式，可求出未知的电阻和电源电压，再利用相关公式进行解题。

2．如图所示，电源电压保持不变，闭合开关S1、S2，断开开关S3，当滑片P向左滑动时（）A．灯泡L2亮度变亮，电流表示数减小B．灯泡L1亮度不变，电压表示数增大C．电流表示数不变，电压表示数增大D．电流表示数不变，电压表示数不变【来源】2018年江西省中考物理试题【答案】BC【解析】滑片P向左滑动时，滑片P以右电阻丝的阻值变大，由U=IR可知，电压表示数变大，BC正确，D错误；故选BC。

【点睛】重点是欧姆定律的应用和电路的动态分析，读懂电路图是关键，明确当滑片移动时接入电路的电阻是不会变化的，变化的只是电压表并联的部分，据此分析判断。

二、单选题3．如图是一个天然气泄漏检测电路的原理图。

电源电压恒定不变，为定值电阻，R为气敏电阻其阻值随天然气浓度的增大而减小，则A．天然气浓度增大，电压表示数变小 B．天然气浓度增大，电流表示数变小C．天然气浓度减小，电压表示数变小 D．天然气浓度减小、电流表示数变大【来源】2018年黑龙江省龙东地区中考物理试题【答案】C【解析】反之，当天然气浓度减小时，电阻变大，电路中电流变小，电流表示数变小，故D错误；由可知的电阻不变，电流减小时，两端的电压变小，即电压表示数变小，故C正确。

中考物理欧姆定律的基本方法技巧及练习题及练习题(含答案)一、欧姆定律选择题1．某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图所示的一个图像相符的是〔〕A. 电阻一定时，电流随着电压的增大而增大B. 电阻一定时，电压随着电流的增大而增大C. 电压一定时，电流随着电阻的增大而减小D. 电压一定时，电阻随着电流的增大而减小【答案】 C【解析】点拨：从图中可以看出，当电阻增大时，电流在减小，电流与电阻成反比例函数，结合欧姆定律可以知道这个前提是电阻两端的电压一定。

并且是因为电阻的变化而导致电流发生变化，所以应该是电流随着电阻的变化而变化。

全解；C回味：在电路中是因为电阻变化使电流随着变化，电阻是因，电流是果。

在物理上这种因果关系不能颠倒，如在光学中光的反射定律中只能讲反射光线与入射光线的关系。

2．标有“6V 1.5W”的小灯泡，通过它的电流随两端电压变化的关系如图所示．若把这样的三只灯泡串联起来，接在12V的电源两端，灯泡的电阻和实际功率约为（）A. 24Ω 0.67WB. 20Ω 0.96WC. 24Ω 0.96WD. 20Ω 0.8W【答案】D【解析】【解答】解：把这种规格的三只灯泡串联接在12V的电源两端，则每只灯泡两端的电压都为4V，从图象上可以看出，此时电路电流为0.2A，由欧姆定律得，每只灯泡的电阻：R= = =20Ω；则每只灯泡的实际功率：P实=UI=4V×0.2A=0.8W，故ABC 错误，D正确．故选：D．【分析】三只完全相同的灯泡串联，灯泡的电阻相等，通过的电流相等，根据欧姆定律可知，三只灯泡两端的电压相等，再从图象上找到对应的电压和电流，根据相应的公式分别算出每只灯泡的实际电阻和实际功率．3．图是一种输液时所用报警电路：电源电压恒定，R为定值电阻，闭合开关S，贴在针口处的传感器M接触到从针口处漏出的药液后，其电阻R M发生变化，导致电压表的示数增大而触犯警报器（图中未画出）报警，则M接触药液后（）A. M的电阻R M变大B. 电路消耗的总功率变大C. 电压表与电流表的示数乘积不变D. 电压表与电流表的示数之比变大【答案】B【解析】【解答】解：由电路图可知，定值电阻R与传感器电阻M串联，电压表测R两端的电压，电流表测电路中的电流．由题意可知，M接触药液后，警报器报警，电压表V的示数增大，由I= 的变形式U=IR可知，电压表示数增大时，电路中的电流变大，即电流表的示数变大，则电压表与电流表的乘积变大，故C错误；由P=UI可知，电源电压不变时，电路消耗的总功率变大，故B正确；由R= 可知，电路中的总电阻变小，因串联电路中总电阻等于各分电压之和，所以，M的电阻R M变小，故A错误；由R= 可知，电压表V与电流表A的比值等于定值电阻R的阻值，则电压表与电流表的比值不变，故D错误．故选B．【分析】由电路图可知，定值电阻R与传感器电阻M串联，电压表测R两端的电压，电流表测电路中的电流．根据题意可知，M接触药液后，警报器报警，电压表V的示数增大，根据欧姆定律可知电路中电流的变化，进一步可知电压表V与电流表A的乘积变化；根据P=UI可知电路消耗总功率的变化，根据欧姆定律可知电路中总电阻的变化，根据电阻的串联可知M的电阻变化；根据欧姆定律结合定值电阻的阻值可知电压表V与电流表A的比值变化．4．如图所示，电源电压不变，L1、L2两个灯泡的规格相同。

课时2 电阻的测量,中考考点清单)伏安法测电阻先连接电路中串联部分，再将电压表并联在被测电阻两端【提示】(1)滑动变阻器的作用：①保护电路；②改变电阻两端电压和通过电阻的电流，从而实现多次测量。

(2)测量定值电阻时，应多次测量求平均值，以减小实验误差，测量小灯泡的电阻时，由于灯丝的电阻受温度影响明显，故不能将多次测量结果求平均值作为灯丝的电阻。

(3)R ＝U I只说明导体的电阻可以由该公式量度计算，它给我们提供了一种计算和实验测定电阻的方法，但R ＝U I并不是电阻的决定式，不能说电阻与电压成正比，也不能说电阻与电流成反比。

电阻是导体本身的一种性质，由导体的材料、长度和横截面积决定，跟导体两端电压、通过导体的电流无关。

若导体两端的电压变为零，电流也减小到零，但导体的电阻值是不变的。

,中考实验突破)伏安法测电阻(2009年35题)命题点：1．实验原理(R ＝U I)2．实物电路的连接3．实验操作过程中滑动变阻器的位置和开关的状态 4．电流表和电压表的量程选择 5．电压表、电流表的读数 6．电路故障分析 7．图象或数据分析8．实验中多次测量的目的(测定值电阻需要求平均值来减小误差)【例1】(2016沧州中考模拟)小丽同学手里有一个标有“3.8 V”字样小灯泡，她想知道小灯泡正常工作时的电阻，于是从学校实验室找来一些器材连接了如图甲所示的实验电路，电源电压恒定不变。

(1)小丽测小灯泡电阻的实验原理是__R ＝UI__。

(2)请你用笔画线代替导线，将图甲中的实物连接完整(要求滑片向左移灯泡变亮)，并在图丙虚线框内画出电路图。

答：如图所示。

(3)闭合开关，移动滑动变阻器滑片，她发现灯泡始终不亮，电流表有示数，电压表无示数，其故障原因是__小灯泡短路__。

(4)故障排除后，调节滑动变阻器使小灯泡正常发光，此时电流表的示数如图乙所示，示数为__0.38__A ，小灯泡正常工作时的电阻是__10__Ω。

【方法技巧】实验方法器材 实验电路图实验步骤 表达式双伏法一只已知阻值的定值电阻R 0、一只未知电阻R x 、两只电压表、电池、一个开关、一个滑动变阻器(没有此仪器也可)、足量的导线①对照电路图连接好电路，并将滑动变阻器的滑片滑至阻值最大处；②闭合开关，调节滑动变阻器，读出电压表的示数分别为U 1、U 2；③计算出待测电阻 R x ＝U 2U 1R 0或者R x ＝U 1U 2－U 1R 0伏阻法一只已知阻值的定值电阻R 0、一只未知电阻R x 、一只电压表、电池、两个开关、足量的导线①按照图所示的电路图连接电路；②首先只闭合S ，测出R x 两端的电压U x ；③再闭合S 1，电压表测出电源电压U R x ＝U xU －U xR 0 伏滑法电源(电压不变)，滑动变阻器(已知最大阻值)，一只未知①闭合开关S 后，将滑动变阻器的滑片P 移到最左端，滑动变R x ＝U xU －U xR电阻R x、一只电压表、电池、一个开关、足量的导线阻器接入电路中的电阻为零，电压表测出电源电压U；②再将滑片P移到最右端，滑动变阻器阻值为最大，电压表测出R x两端的电压U x双安法一只已知阻值的定值电阻R1、一只未知电阻R2、两只电流表、电池、一个开关、足量的导线①对照电路图连接好电路；②闭合开关，读出电流表、的示数分别为I1、I2R2＝R1I1I2或者R2＝R1I1I2－I1单安法一只已知阻值的定值电阻R1、一只未知电阻R2、一只电流表、电池、两个开关、足量的导线①对照电路图连接好电路；②闭合开关S，断开S1，读出电流表的示数I1；③再闭合S1，读出电流表的示数I2R2＝I2－I1I1R1等效法一个电阻箱R1、一只未知电阻R2、一只电流表、电池、一个开关、足量的导线①对照电路图连接好电路；②闭合开关S1、S2，断开S3，读出电流表的示数I1；③闭合开关S1、S3，断开S2，调节电阻箱使电流表的示数为I1R2＝R1【针对性训练】1．(2016石家庄中考模拟)如图所示，小明同学在“测未知电阻R x”的实验中。

第十三讲欧姆定律命题点一错误!1、如图所示电路，闭合开关S1、S2,下列对电路的分析正确的是（)第1题图A.L1与L2串联B.B、电流表测L1的电流C、当开关S2断开时,通过L1的电流变小D、当开关S2断开时,电流表的示数变小2、如图所示电路,电源电压保持不变.闭合开关S后,当滑动变阻器的滑片向右移动时（）第2题图A、电压表的示数变小B、电流表的示数变大C、小灯泡L变亮D、电压表示数与电流表示数的比值变大命题点二错误!3、小荣同学连接了如图所示的电路.闭合开关后，无论怎样移动滑动变阻器的滑片,电压表的示数保持3 V不变，电流表的指针几乎不动.排除故障后,将滑动变阻器的滑片移至最左端，电流表的示数为0、3 A。

以下说法正确的是（)第3题图A、故障原因可能是滑动变阻器短路B、电阻R与滑动变阻器是并联的C、想使电流表示数变大,应将滑动变阻器的滑片向右移动D、电阻R的阻值为10 Ω4、如图－1是一种能自动测定油箱内油量的装置原理图.电源电压恒为24 V，定值电阻R0＝10 Ω,A为油量表(由电流表改装而成），R x为压敏电阻，其阻值与所受压力的对应关系如图－2所示。

当油箱中油量逐渐减少时，R x上受到的压强逐渐____________,R x的阻值逐渐____________.若当油箱中装满油时，电路中的电流是0、6 A，则此时R x上受到的压力是____________N.当油箱中油量为零时,电路中的电流是____________A、第4题图5、如图甲所示是小强“探究通过导体的电流与电阻关系”的实验电路（电源电压保持不变),如图所示是他依据测得的实验数据绘制的电流I随电阻R变化的图像。

由图像可知R两端的电压为________V；当R的电阻由10 Ω更换为15 Ω时，闭合开关后,为使R两端的电压________（选填“改变”或“不变”）,滑动变阻器的滑片P应向________（选填“a"或“b”）端滑动.第5题图6、图甲所示电路,当滑片由A移到B的过程中,电流表与电压表对应的示数变化如图乙所示,则电源电压为________ V，滑动变阻器的最大阻值为________Ω、第6题图7、图甲所示的电路中，电源电压恒为12 V，滑动变阻器的铭牌上标有“100 Ω0、5 A”字样。

一、初中物理欧姆定律问题1．两江的物理大组长在测完电阻后， 把测量过的一个灯泡和一个定值电阻串联起来进行实验．图甲中的A 、B 分别为小灯泡和定值电阻的I U -图象， 小灯泡和电阻的连接情况如图乙所示，电源电压8 V ，下列说法正确的是A ．小灯泡电阻随温度的增大而减小B ．灯泡的实际电功率为0.6 WC ．定值电阻的阻值为0.05ΩD ．定值电阻的电功率为0.8 W 【答案】B 【解析】 【详解】 A ．由图甲结合UR I=可知，灯泡两端的电压增大时，灯泡的电阻增大；此时灯泡的实际功率增大，灯丝温度也在升高，由此说明，灯丝的电阻随温度的升高而增大，故A 错误； B ．灯泡和定值电阻串联，电流相等，电压之和等于电源电压，由图甲知，当电流为0.3A 时，灯泡两端电压为2V ，定值电阻两端电压为6V ，总电压为8V ，则灯泡的实际功率：2V 0.3A 0.6W L L P U I ==⨯=故B 正确；C ．由B 项数据可知，电阻的阻值：6V20Ω0.3AR U R I ===， 故C 错误；D ．电阻的实际功率：6V 0.3A 1.8W R R P U I ==⨯=，故D 错误。

2．小明利用图甲的电路探究“通过导体的电流与电阻的关系”，根据实验的数据绘出了I —1R图像，如图乙，由图可知（ ）A．定值电阻两端电压控制为2V不变B．当电流为0.2A时，电阻R为0.1ΩC．当滑片向右移时，电压表数变大D．当电流分别为0.25A和0.5A时，接入电路的导体的电阻之比为1:2【答案】A【解析】【分析】由题意可知，本题考查了“通过导体的电流与电阻的关系”，可以运用欧姆定律和串联电路的特点进行分析判断。

【详解】AB．由I—1R图象可得，当导体中电流为0.2A时，其对应的电阻为10Ω，该实验利用控制变量法，需控制定值电阻两端电压不变0.2A10Ω2VU IR==⨯=故A符合题意，B不符合题意；C．滑片右移时，R'电阻增大，由串联电路的分压原理可知，R'两端电压增大，而电源总电压保持不变，所以R两端电压减小，即电压表示数减小，故C不符合题意；D．电流分别为0.25A和0.5A时，通过R的电流之比为1 20.25A1 0.5A2II==实验中，需保持R两端电压不变，则由欧姆定律可得112 2121 2UI R RUI RR===由上式可得1 22 1RR=故D不符合题意。
