欧姆定律应用测量电阻的方法梳理

电阻法检测原理电阻法是一种常用的物理测量方法，可以用来测量电阻或导体中的电流、电压、电功率等参数。

它基于欧姆定律，即电流与电压成正比，与电阻成反比的原理。

本文将详细介绍电阻法的检测原理及其应用。

一、原理介绍电阻法是通过利用物体的电阻特性来进行测量的方法。

根据欧姆定律，电流I经过电阻R时，电压V与电阻R之间存在以下关系：V = IR。

因此，通过测量电流和电压的数值，可以计算出电阻的值。

二、电阻测量方法1. 两线法两线法是最简单常用的电阻测量方法。

它通过将被测电阻与一个标准电阻串联，然后测量总电阻和标准电阻的电压，从而计算出被测电阻的值。

2. 电桥法电桥法是一种更为精确的电阻测量方法。

它利用电阻与电流、电压之间的关系，通过调节电桥的平衡状态来测量未知电阻的值。

常见的电桥有维登斯特恩电桥和韦斯通电桥等。

3. 四线法四线法是一种用来测量低电阻的方法。

由于导线的电阻会对测量结果产生影响，四线法通过独立供电和测量电路，可以排除导线电阻的影响，提高测量的准确性。

三、电阻测量的应用1. 电阻测量在电子行业中应用广泛。

通过测量电路中的电阻，可以确定元器件的工作状态及其参数，如电流、电压等。

2. 电阻测量在材料科学中的应用也很重要。

通过测量材料的电阻，可以了解材料的导电性、特性及其内部结构等信息。

3. 电阻测量在工业生产中有着重要的作用。

通过测量设备的电阻，可以判断设备的正常工作状态，及时发现故障并采取修复措施。

四、电阻测量的注意事项1. 在进行电阻测量时，应确保电路中没有其他电流或电压的影响，以保证测量结果的准确性。

2. 在使用电桥法进行测量时，需要注意调节电桥使其达到平衡状态，以获得较为精确的测量结果。

3. 在进行低电阻测量时，应使用专用的四线法仪器，避免导线电阻对测量结果的影响。

五、总结电阻法作为一种重要的测量方法，以其简单可靠、广泛应用的特点，被广泛应用于各个领域。

通过对电流、电压和电阻之间的关系进行测量，可以获得丰富的物理信息。

电阻测量的6种方法一、电压法测量电阻电压法是最常用的电阻测量方法之一。

该方法基于欧姆定律，即U=IR，其中U为电压，I为电流，R为电阻。

在测量电阻时，通过施加一个已知的电压，然后测量通过电阻的电流，根据欧姆定律可以计算出电阻的值。

这种方法简单易行，适用于各种电阻测量。

二、电流法测量电阻电流法是另一种常用的电阻测量方法。

该方法基于欧姆定律，同样使用U=IR的公式，但是在测量时，通过施加一个已知的电流，然后测量电阻两端的电压，根据欧姆定律计算出电阻的值。

和电压法相比，电流法的原理相同，但是测量方式不同，适用于不同的情况。

三、桥式测量法桥式测量法是一种精确测量电阻的方法。

该方法使用了电桥的原理，通过调节电桥的参数，使得电桥平衡，即电流通过电桥为零。

通过测量电桥平衡时的参数值，可以计算出未知电阻的值。

这种方法适用于需要高精度测量电阻的情况，例如在实验室中进行科学研究。

四、电位差法测量电阻电位差法是一种基于电势差测量电阻的方法。

该方法利用了电阻两端的电势差与电流的关系，通过测量电阻两端的电势差和电流的值，可以计算出电阻的值。

这种方法适用于需要测量小阻值的情况，例如测量电路中的接触电阻。

五、电磁感应法测量电阻电磁感应法是一种利用电磁感应现象测量电阻的方法。

该方法通过改变电阻中的电流，产生磁场，然后测量磁场的变化情况，从而计算出电阻的值。

这种方法适用于需要非接触测量电阻的情况，例如在高温或高压环境中进行测量。

六、温度补偿法测量电阻温度补偿法是一种校正电阻测量误差的方法。

由于电阻的值和温度有关，当温度发生变化时，电阻的值也会发生变化。

为了减小温度对测量结果的影响，可以通过测量电阻和环境温度的值，进行温度补偿计算，从而得到准确的电阻值。

这种方法适用于需要精确测量电阻的情况，例如在工业生产中的质量控制。

电阻测量有多种方法，可以根据实际需要选择合适的方法进行测量。

无论是使用电压法、电流法还是其他方法，关键是根据测量对象的特点和要求，选择合适的测量方法，并进行准确可靠的测量。

欧姆定律的应用多种方法测电阻编稿：龚宇审稿：李九明责编：李井军一、知识和技能要求1.理解欧姆定律，能运用欧姆定律进行简单的计算；2.能根据欧姆定律以及电路的特点，得出串、并联电路中电阻的关系；3.知道用电流表和电压表测电阻的原理；4.会同时使用电流表和电压表测量导体的电阻。

二、重点难点精析1.欧姆定律的应用解释小灯泡的参数：观察小灯泡的侧面，有“2.5V,0.6A”的字样,分别表示灯泡正常工作时两端的电阻和通过它的电流，可以计算出它的电阻。

很多元件都有相关标志。

根据欧姆定律，通过导体的电流和电阻成反比，和电阻两端的电压成正比。

电压太低，电阻一定，电流偏小，光很弱；电压太高，电流太大，光更强，但温度更高，灯丝易断，减短小灯泡的使用寿命。

解释电源短路：用一跟导线直接将电源两极连接会造成电源短路，损坏电源。

根据欧姆定律，电阻两端电压一定，电阻越小电流越大。

导线的电阻可看作近似为0，因此直接连接电源两极会导致电流太大，电源容易损坏。

但是，人也是导体，直接连接电池两极，电压一定，人的电阻较大，电流很小，电池不会损坏。

2．串联电路和并联电路的电阻规律已知电流和电压规律，可以根据公式推导电阻规律。

总电阻：即可以等效替代电路中所有电阻的总和，把一个总电阻连入电路，和其他所有电阻在电路中的效果相同。

因为电阻在电路中的效果是阻碍电流，要看电阻之间是否可以等效替代，可以在电压相同的情况下，用一个电阻代替几个电阻的位置，如果此时电路中的电流也和原来几个电阻的时候相同，即可以认为这个电阻等效替代了原来的几个电阻。

串联电路中，总电阻等于各电阻的和；串联电阻的总电阻比任意一个电阻都大。

推导过程如下：并联电路的总电阻比各电阻都小。

推导过程如下：3．串联电路和并联电路电阻规律的应用通过串联电路电阻的规律，可以有推论：串联电路中，电阻阻值之比等于电阻两端电压之比，推导如下：通过并联电路电阻的规律，可以有推论：并联电路中，各支路电阻阻值之比等于通过各支路电流的反比，推导如下：4．利用“伏安法”测定值电阻的阻值实验目的：测量定值电阻的大小。

运用欧姆定律测量电阻的方法梳理一．伏安法：测出电流I X 、电压U X 求出电阻R X =U X /I X采用滑动变阻器，可保护电路、多次测量电流和电压，求电阻平均值。

二．伏阻法：1． 可以添加滑动变阻器，可保护电路、多次测量电压，求电阻平均值。

分别测出R 0和Rx 的电压U X 、、U 0 求出电阻R X =U X R 0 / U 0测量R 0和Rx 的电压时，要考虑电压表接线柱正进负出。

分别测出电压U X 、、U 串 求出电阻R X =U X R 0 / （U 串－U X ）因考虑电压表接线柱正进负出，所以只有测量部分电压和串联电路总电压的方法，不能分别测量R 。

和Rx 的电压。

2．不可以添加滑动变阻器，且电源电压U 必须保持不变。

先闭合S 1测出电压U X 、、再闭合S 2测出电源电压U ，求出电阻R X =U X R 0 / （U －U X ）若在电路中添加滑动变阻器，Rx 与R 0的总电压应该等于电源电压减 去滑动变阻器的电压，而闭合S 2后，滑动变阻器的电压增大，Rx 与R 0的总电压变小。

先利用滑动变阻器的最大阻值R 0 ，滑片移到最右端：Rp=R 0，测出电压U X 、、再滑片移到最左端：Rp=0测出电源电压U ，求出电阻R X =U X R 0 / （U －U X ）三．安阻法： 1．可以添加滑动变阻器，可保护电路、多次测量电流，求电阻平均值。

分别测出R 0和Rx 的电流I X 、和I 0 求出电阻R X =I 0 R 0 / I X测量R 0和Rx 的电流时，要考虑电流表接线柱正进负出。

V A V R 0 AR 0分别测出电流I X 、I 并、求出电阻R X = （I 并－I X ） R 0 / I X或分别闭合a 和b ，测出电流I a 、I b求出电阻R X = I a R 0 / （I b －I a ）2．不可以添加滑动变阻器，且电源电压U 必须保持不变。

当电源电压U 保持不变时，U = I a R X = I b R 0分别闭合a 和b ，测出电流I a 、、I b ，求出电阻R X =I b R 0 / I a当电源电压U 保持不变，S 2闭合时，R 0上的电流仍为I 0U =（ I 并－I 0）R X = I 0R 0先闭合S 1测出R 0上的电流I 0、、再闭合S 2测出并联电路总电流I 并，、 求出电阻R X =I 0R 0 /（ I 并－I 0）当电源电压U 保持不变时，U =I 串（R 0＋R X ）= I X R X先闭合S 1测出串联电路电流I 串、、再闭合S 2测出R X 上的电流I X ， 求出电阻R X =I 串R 0 /（ I X －I 串）当电源电压U 保持不变时，U =I 串（R 0＋R X ）= I X R X先利用滑动变阻器的最大阻值R 0 ，滑片移到最右端：Rp=R 0， 测出电流I 串；再滑片移到最左端：Rp=0测出电流I X、求出电阻R X =I 串R 0 /（ I X －I 串）四．等效法： （电阻箱）先闭合S 1、断开S 2，测出电压U X =U 1；再断开S 1、闭合S 2，调节电阻箱的阻值为R 1，使电压表的示数为U 1。

欧姆定律专题：多种方法测电阻（一）伏安法测电阻伏安法测电阻是初中物理中一个重要的实验，本实验可以利用电压表和电流表分别测出未知电阻Ｒx的电压、电流，再用欧姆定律的变形公式求出Ｒx的阻值。

由于电压表也叫伏特表，电流表也叫安培表，所以这种用电压表、电流表测电阻的方法叫“伏安法”。

1．原理：由欧姆定律推出2．电路图：（见图1）3．器材：小灯泡（2.5V）、电流表、电压表、开关、电池阻（3V）、定值电阻（10Ω）、滑动变阻器、导线。

4．注意点：ⅰ连接电路时，开关应断开，滑动变阻器应调到最大阻值处。

ⅱ滑动变阻器的作用：（1）保护电路；（2）改变小灯泡两端的电压和通过的电流。

ⅲ本实验中多次测量的目的是：测出小灯泡在不同情况（亮度）下的电阻。

5．实验步骤：（1）根据电路图把实验器材摆好。

（2）按电路图连接电路。

（在连接电路中应注意的事项：①在连接电路时，开关应断开。

②注意电压表和电流表量程的选择，“+”、“-”接线柱。

③滑动变阻器采用“一上一下”接法，闭合开关前，滑片应位于阻值最大处。

）（3）检查无误后，闭合开关，移动滑动变阻器的滑片（注意事项：移动要慢），分别使灯泡暗红（灯泡两端电压1V）、微弱发光（灯泡两端电压1.5V）、正常发光（灯泡两端电压2.5V），测出对应的电压值和电流值，填入下面的表格中。

同时，在实验过程中，用手感受灯泡在不同亮度下的温度。

随着灯泡亮度的增加，灯泡的温度升高。

（4）算出灯丝在不同亮度时的电阻。

6．分析与论证：展示的几组实验表格，对实验数据进行分析发现：灯泡的电阻不是定值，是变化的。

是什么原因使灯丝的电阻发生变化的呢？是电压与电流吗？难点突破：（我们对比一个实验如图2：用电压表、电流表测定值电阻的阻值R）发现：R是定值，不随电压、电流的变化而变化。

通过论证，表明灯丝的电阻发生改变的原因不在于电压与电流，那是什么原因造成的呢？我们在前面学过，影响电阻大小的因素有哪些？（材料、长度、横截面积和温度。

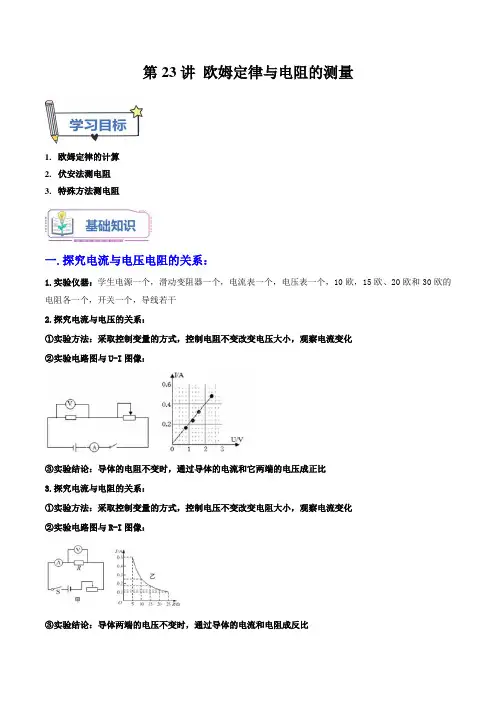

第23讲欧姆定律与电阻的测量1.欧姆定律的计算2.伏安法测电阻3.特殊方法测电阻一.探究电流与电压电阻的关系：1.实验仪器：学生电源一个，滑动变阻器一个，电流表一个，电压表一个，10欧，15欧、20欧和30欧的电阻各一个，开关一个，导线若干2.探究电流与电压的关系：①实验方法：采取控制变量的方式，控制电阻不变改变电压大小，观察电流变化②实验电路图与U-I图像：③实验结论：导体的电阻不变时，通过导体的电流和它两端的电压成正比3.探究电流与电阻的关系：①实验方法：采取控制变量的方式，控制电压不变改变电阻大小，观察电流变化②实验电路图与R-I图像：③实验结论：导体两端的电压不变时，通过导体的电流和电阻成反比4.欧姆定律及意义：①1827年德国物理学家欧姆总结出了欧姆定律,其内容是导体中的电流，跟这段导体两端的电压成正比，跟这段导体的电阻成反比。

②欧姆定律的表达式:I=U/R二.测量电阻的方法1.伏安法测电阻原理：利用电阻两端电压电流的比值进行计算2.伏阻法测电阻原理：利用串联电路电流相等进行计算3.安阻法测电阻原理：利用并联电路电压相等计算考点一：欧姆定律的计算【例1】张华同学在探究通过导体的电流与其两端电压的关系时，将记录的实验数据通过整理作出了如图所示的图像，根据图像，下列说法错误的是（）A．通过导体a的电流与其两端的电压成正比B．导体a的电阻大于导体b的电阻C．当在导体b的两端加上1V的电压时，通过导体b的电流为0.1AD．将a、b两导体串联后接到电压为3V的电源上时，通过导体的电流为0.2A24．如图所示的电路中，电源两端的电压保持不变，电阻R2与R3的阻值均为10Ω．闭合开关S，断开开关S1，电流表A1和A2的示数之比为3∶1．当把电流表A1和A2分别换成电压表V1和V2后，若把开关S、S1都闭合，电压表V1的示数为U1，电压表V2的示数为U2．则下列选项正确的是（）A．R1＝10Ω B．R1＝20Ω C．U1∶U2＝3∶4D．U1∶U2＝4∶3考点二：伏安法测电阻【例1】如图甲所示的实验电路中，闭合开关后，滑片P由b端滑到a端，电压表示数U与电流表示数I的变化关系如图乙，根据实验过程和图像可以得到的信息中，下列说法错误的是（）A．R1为定值电阻，它的阻值为10Ω B．导体的电阻与导体两端的电压、导体中的电流无关C．滑动变阻器中的电流与其两端的电压成正比D．用串联的滑动变阻器可以改变定值电阻两端的电压26．在“探究电流与电阻的关系”的实验中，电路如图甲所示，电源电压保持3V 不变，分别将5Ω、10Ω、15Ω、20Ω、25Ω、30Ω的定值电阻连入电路，按实验要求测得通过各定值电阻的电流描绘出如图乙所示的图像，则下列说法不正确的是（ ）A ．闭合开关前，滑动变阻器应调到最大值B ．在具体实验操作中，手和眼的分工是手移动变阻器的滑片，眼观电压表C ．本实验的结论：电压一定时，电阻与电流成反比D ．为了得到更普遍的规律，可以改变R 两端的电压，再一次进行实验考点三：特殊方法测电阻【例1】如图所示是小明测量未知电阻R x 的实验电路，电源两端电压不变，其中R 0为阻值已知的定值电阻。

测量电阻的五种方法在电路中，电阻是指电流通过时会产生阻碍的元件。

为了准确测量电阻值，我们可以采用以下五种方法。

1.伏安法伏安法是测量电阻最常用的方法之一、它利用欧姆定律（U=I*R）来测量电阻值。

在测量中，我们通过施加一个恒定电压，在电阻上测量到的电流来计算电阻。

具体操作是将待测电阻与电源和电流表相连接，通过改变电源的电压来测量电路中的电流，然后计算出电阻值。

2.桥式测量法桥式测量法是一种基于电桥原理的方法。

它使用一个由四个电阻组成的电桥，通过调节其它三个电阻的大小，使得桥平衡，即电流为零。

然后通过测量电桥的电压来计算待测电阻的阻值。

这种方法特别适合测量较小阻值和高阻值的电阻，因为它具有很高的灵敏度。

3.恒流法恒流法是一种通过施加恒定电流来测量电阻的方法。

操作时，我们通过恒流源将恒定电流通过待测电阻，然后测量电阻两端的电压。

根据欧姆定律，我们可以用测得的电压值除以恒定电流值得到电阻值。

4.按压法按压法是一种仅适用于大功率电阻的测量方法。

它利用电阻的温升来测量电阻值。

操作时，我们将导线或指针按在电阻两端，施加一个恒定电流过去。

测量电阻发热的时间，然后根据电阻的质量和发热时间计算出电阻阻值。

5.电桥法电桥法是一种通过使用电阻、电感和电容等元件组成一个电桥来测量电阻的方法。

操作时，我们使得电桥平衡，即电流为零，然后根据已知的电阻和调整的电阻来计算未知电阻值。

这种方法特别适用于测量较小的电阻值和变化范围较大的电阻。

综上所述，测量电阻可以使用伏安法、桥式测量法、恒流法、按压法和电桥法等五种方法。

每一种方法都有其适用的场合和特点，我们可以根据实际情况选择最适合的方法来测量电阻值。

电阻测量方法归纳总结电阻是电学基础中的重要参数，测量电阻是电工学研究中常用的手段之一、本文将对电阻测量方法进行归纳总结，并详细阐述每种方法的优缺点及适用范围。

一、欧姆表法欧姆表法是最常用的电阻测量方法之一，也是最简单易行的方法。

使用欧姆表测量电阻时，将电阻与欧姆表串联，欧姆表会显示出电阻的阻值。

欧姆表通常分为模拟式欧姆表和数字式欧姆表两种类型，模拟式欧姆表适用于直流电路的测量，而数字式欧姆表适用于交流电路的测量。

欧姆表法的优点是操作简单、直观，但其缺点是只能测量相对较小的电阻，且对电流和电压的要求较高。

二、四电桥法四电桥法是常用的精密电阻测量方法之一，其原理是利用四电桥平衡条件来测量未知电阻。

四电桥法需要使用特殊的测量仪器，四电桥。

四电桥具有高精度和宽测量范围的特点，适用于各种电阻的测量。

四电桥法的优点是测量精度高，适用范围广，但其缺点是仪器较为复杂，价格较高。

三、二阶段法二阶段法是一种改进的电阻测量方法，它将电阻测量分为两个阶段进行。

首先，在稳定的电压或电流作用下，通过测量未知电阻的端电压或端电流，获得第一个近似值。

然后，在该近似值的基础上，使用较小的电流或电压进行第二次测量，以提高测量精度。

二阶段法的优点是操作简单、适用范围广，且精度较高，但其缺点是需要进行多次测量，时间较长。

四、测电桥法测电桥法是一种应用桥式电路进行电阻测量的方法。

该方法通过调节电桥的各个元件，使电桥的两个输出端电压为零，从而得到未知电阻。

测电桥法适用于各种电阻的测量，尤其对小电阻的测量效果较好。

测电桥法的优点是测量精度高，适用范围广，但其缺点是仪器较为复杂，需要熟练掌握操作方法。

五、检流计法检流计法是一种间接测量电阻的方法。

该方法通过测量通过电阻的电流，再根据欧姆定律计算电阻的值。

检流计法适用于小阻值的测量，特别适用于接触电阻的测量。

检流计法的优点是操作简单、适用范围广，但其缺点是需要额外的仪器（检流计）和一定的计算。

综上所述，电阻测量方法有欧姆表法、四电桥法、二阶段法、测电桥法和检流计法等。

欧姆定律的应用多种方法测电阻欧姆定律是电学中最基础的定律之一，可以用来描述电流、电压和电阻之间的关系。

它的数学表达式为V=IR，其中V是电压（单位为伏特），I是电流（单位为安培），R是电阻（单位为欧姆）。

1.串联法：串联法是最基本也是最常用的一种测量电阻的方法。

它的原理是将一个已知电阻与待测电阻串联在一起，然后将电压源连接到串联电阻上，测量电阻两端的电压和电流，再根据欧姆定律计算得到待测电阻的值。

关键是要保证测量电路中没有其他的电阻或者电流源的干扰。

2.并联法：并联法也是一种常用的测量电阻的方法。

它的原理是将一个已知电阻与待测电阻并联在一起，然后将电流源连接到并联电阻上，测量电压源输出的电流和并联电阻两端的电压，再根据欧姆定律计算得到待测电阻的值。

同样，要保证测量电路中没有其他的电阻或者电压源的干扰。

3.桥式法：桥式法是一种精确测量电阻值的方法，适用于测量相对较小的电阻值。

它的原理是使用一个称为电桥的仪器来测量电阻。

电桥一般包含四个电阻及一个可调电阻，通过调节可调电阻来使电桥平衡，然后根据已知电阻值和电桥电路的性质计算求得待测电阻值。

4.数字万用表：数字万用表是一种简便实用的电阻测量工具，广泛应用于电子设备维修和实验室测量中。

它可以直接显示电阻值，并且具有较高的精度和灵敏度。

使用数字万用表测量电阻时，通常需要选择合适的测量量程和测量模式，并注意测量电路的连接正确。

5.电流源方法：电流源方法是一种精确而复杂的电阻测量方法，适用于测量较小的电阻值和高阻值。

它的原理是使用一个恒定电流源和一个高精度电流表来测量待测电阻两端的电压，再根据欧姆定律计算得到待测电阻的值。

这种方法一般需要特殊的实验设备和精密的测量技术。

欧姆定律的应用还包括了电路分析、设计和优化等方面。

在电子电路设计中，欧姆定律可以帮助工程师确定电阻的合适数值以控制电流和电压。

在电力工程中，欧姆定律可以用来计算电阻对电力传输的影响，并进行功率和效率的优化。
