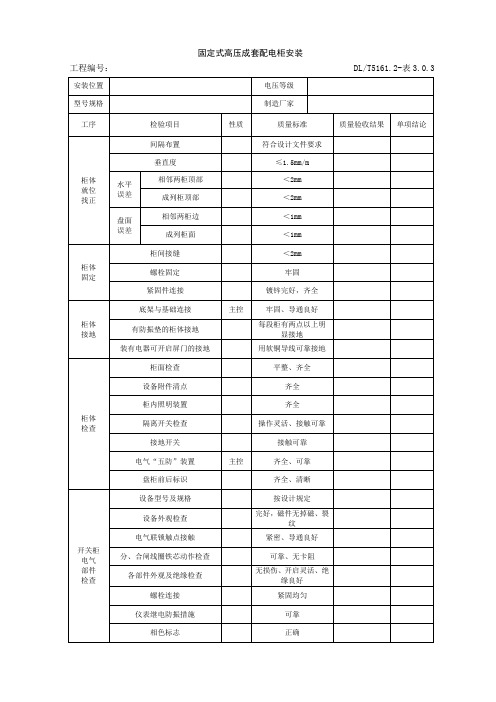

固定式高压成套配电柜安装

高低压配电柜安装方案1. 引言高低压配电柜是工业领域中常见的电气设备，主要用于控制和分配电力。

本文档旨在提供一份高低压配电柜的安装方案，包括材料准备、设备安装、电气连接和安全注意事项等方面的内容。

2. 材料准备在进行高低压配电柜安装之前，需要准备以下材料和工具： - 高低压配电柜 - 立柱和底座 - 安装螺栓和螺母 - 电缆和线槽 - 电气工具（如螺丝刀、钳子、电动螺丝刀等） - 隔离开关 - 保险丝和熔断器 - 安全标识和警示标志3. 设备安装1.在安装高低压配电柜之前，首先需要选择合适的安装位置。

安装位置应远离易燃材料和其他危险源，并保证通风良好。

2.根据厂家提供的安装图纸和指导书，安装立柱和底座。

使用安装螺栓和螺母将立柱固定在底座上，确保立柱稳固。

3.将高低压配电柜放置在立柱上，并使用螺栓和螺母将其固定。

4.安装隔离开关和保险丝等附件，根据电路设计要求进行连接。

5.对配电柜进行必要的接地处理，确保接地良好。

4. 电气连接1.在进行电气连接之前，务必先切断主电源，并使用安全标识和警示标志提醒他人。

2.根据电路设计图纸，进行电缆铺设和线槽安装。

注意保持电缆和线槽的整洁，并避免过度弯曲。

3.根据电缆规格和连接要求，将电缆连接到相应的设备和端子上。

确保连接牢固，并进行必要的绝缘处理。

4.在连接电缆之前，检查每个接线端子，确保接触良好，并使用绝缘胶带或绝缘套管保护暴露的导线末端。

5.检查所有电气连接，确保没有错误或松动的连接。

确保每个电气元件和开关都正常工作，并完成所需的调试和测试。

5. 安全注意事项1.在进行高低压配电柜安装前，请确保拥有相关专业知识或得到专业人员的指导。

2.在进行任何电气连接之前，务必切断主电源并贴上相应的警示标志。

3.在进行安装过程中，佩戴防护眼镜和手套，避免触摸带有电流的设备。

4.安装配电柜时，确保工作场所干燥，并远离易燃材料和其他危险源。

5.在进行电缆连接之前，确保电缆规格和设备要求相符，并注意正确接线顺序。

高压成套柜安装施工方案（一）编制依据1、《配电系统电气装置安装工程施工及验收规范》DL/T 5759-20172、《建筑电气安装工程施工质量验收规范》 GB 50303-20153、《电气装置安装工程电气设备交接试验标准》 GB 50150—20164、《电气装置安装工程接地装置施工及验收规范》 GB 50169—20165、《供配电系统设计规范》 GB 50052—20096、《建设工程施工现场供用电安全规范》GB 50194—20147、《电气装置安装工程质量检验及评定规程》DL/T 5161-20028、《电气装置安装工程电缆线路施工及验收规范》GB 50168-20069、《电气装置安装工程母线装置施工及验收规范》GB 50149-2010（二）高压成套柜安装方案1、施工准备【1】房内埋件（孔）尺寸、强度达到设计要求，焊接构件的质量符合规定。

【2】房内照明消防设施齐全，接地符合规定要求.【3】偏差<5mm.水平度<1mm/m，全长偏差〈5mm。

基础型钢安装后,其顶部宜高出抹平地面10mm。

,基础型钢与主体接地网的连接牢固，每段两端必须有明显接地.【4】技术准备（1)作业前组织对全体安装人员进行安全技术交底和质量技术交底。

（2）人员组织：施工负责人、技术负责人、安全临护人、质量安全负责人、安装人员、试验人员组织到位。

所有人员分工明确、职责清楚、配合协调。

（3）相关施工工器具,校验仪器已准备到位。

2、高压成套柜安装【1】高压成套柜就位（1）核对图纸、确定柜的编号、摆放顺序和摆放位置。

(2）高压成套柜在装卸的过程中，设专人负责统一指挥，指挥人员发出的指挥信号必须清晰、准确.（3）由辅助移动工具或人力搬运，按编号顺序进行柜体就位，划定柜眼、套扣，以首面柜为基准向扩展方向定位延伸摆放。

(4）高压成套柜搬运过程要固定牢靠，以防受力不均，柜体变形或损坏部件。

（5）高压成套柜组立调整,与基础间采用0.5~1mm垫片进行调整，每处垫片最多不能超过3片，各柜之间应用厂家配备螺栓进行紧固连接.【2】柜体固定（1）以第一台定位盘柜为基准与扩展延伸盘柜用螺栓连接牢固，各柜间连接螺栓力矩符合不同产品型号规定要求。

高压成套柜安装施工方案1. 前言高压成套柜是电力系统中常见的设备之一，其具有自动化程度高、运行可靠等特点，可对电力系统进行监测、保护和控制。

而其安装施工过程中，按照规定进行施工是确保其工作正常的重要保证。

本文将介绍高压成套柜安装施工方案，涵盖了安装前的准备工作、现场环境的安全要求、设备的安装与电路连接、调试及验收等方面。

2. 准备工作在进行高压成套柜的安装施工前，需要做好以下准备工作：2.1 设备验收在高压成套柜到达安装现场后，需要先进行设备的验收。

验收过程中，应注意检查设备的包装是否完好、设备是否符合相关要求、内部元器件是否有损坏或变形等问题。

如有发现问题应及时向生产厂家反馈并进行处理。

2.2 安装环境检查在进行高压成套柜的安装前，需要对安装环境进行检查并确保其符合相关要求。

具体要求包括室内安装，要求至少保持2米的室内空气间距、保证室内通风；场外安装，要保证施工现场平整、结实、无颠簸、无突起、无水坑，并应尽可能远离污染源和其他障碍物。

2.3 安全防护措施在高压成套柜安装施工过程中，需要注意施工人员的安全。

应提前做好安全防护措施，并对施工人员进行必要的培训。

安全防护措施主要包括：穿戴符合规定的劳保用品，明确安全责任，进行现场安全巡检。

3. 现场环境要求在高压成套柜安装施工过程中，需要符合以下环境要求：3.1 温度要求高压成套柜安装环境要求温度在-5℃至+40℃范围内，相对湿度不超过85%。

3.2 运输与起重要求高压成套柜在运输与起重过程中需要按照规定进行，保证设备不发生任何受损。

3.3 安装基础要求安装基础要求应牢固可靠，应能承受高压成套柜的重量和工作负荷并保持稳定。

3.4 供电条件高压成套柜运行需要供应电源，供电电源应稳定、电压正常、容量符合要求。

4. 安装与接线高压成套柜安装完成后，需要进行设备的电路连接，具体流程如下：4.1 维修接地在电缆进入高压成套柜前，先进行维修接地。

具体做法是将引入相同电压等级电缆的外露金属部分与接地引线连接，并计入雷电防护接地系统范围。

高压配电柜的安装是电力系统建设中非常重要的一环，关系到电力系统的安全运行和供电质量。

本文将介绍高压配电柜的安装步骤和注意事项，以及相关的技术要求。

一、高压配电柜的安装步骤：1. 确定安装位置：根据设计要求和现场条件，确定高压配电柜的安装位置，要保证通风良好、干燥清洁的环境，避免与其他设备和通道的冲突。

2. 建立接地系统：在安装位置周围建立良好的接地系统，确保安装的高压配电柜接地可靠。

接地系统的建立应符合相关的电力规定和标准。

3. 安装基础：根据高压配电柜的尺寸和重量，选用适当的材料和方式建立基础，保证基础的稳固和承载能力。

4. 安装设备：将高压配电柜按照设计要求进行安装，注意电缆的引入、固定等细节问题。

同时要确保设备的安装平稳，不得有倾斜或者晃动的现象。

5. 连接线缆：根据设计要求，连接高压配电柜的进出线缆，确保连接可靠牢固。

在接线时应注意相线之间的间距和对地之间的间距，以及接线的顺序和正确性。

6. 安装附件：根据需要，安装高压配电柜的配套附件，如照明、监控、通信、避雷装置等，确保设备的功能完善。

7. 调试设备：安装完成后，进行设备的调试和试运行，检测设备的各项指标是否正常，确保设备的质量和功能。

二、高压配电柜的安装注意事项：1. 安装人员要经过专业培训，熟悉高压配电柜的结构、特点和安装要求，具备一定的安全意识和操作技能。

2. 安装前要进行现场勘测和安全评估，了解现场的环境和条件，确定安全措施和施工方案。

3. 安装过程中要检查设备和材料的品质和数量，确保符合质量要求，不得使用损坏或过期的设备和材料。

4. 安装过程中要注意安全防护措施，如佩戴绝缘手套、安全帽等，避免触电和其他事故的发生。

5. 安装过程中要注意设备的保护和防护，避免受到损坏或污染。

6. 安装完成后，要进行设备的调试和试运行，确保设备的正常工作和安全可靠。

三、高压配电柜的技术要求：1. 设备的绝缘性能要符合相关的标准和规定，不得有漏电现象，确保设备的安全可靠。

成套配电柜安装施工工艺1、配电柜的材料要求⑴柜体外形尺寸方正，周边平整无损伤，油漆无脱落，柜体有一定机械强度，二次底板厚度不小于1.5M，柜内仪表、控制元件齐全，安装牢固，布置合理满足电气间距与爬电距离要求，接线质量符合规范要求。

⑵二次板、带电器设备的门、柜体上均应焊有接地螺丝，柜上部进线处和下部接线端子处，尤其是进出多芯电缆时，要预留足够的空间以保证外接导线，多芯电缆分开线芯的接线空间。

配电柜下部端子排，离地宜大于350MM。

⑶基础槽钢不得用电气焊开孔，所有使用的配件必须为镀锌件。

2、配电柜的布置及安装要点⑴配电室内不应有其它的管道通过，室内的暖气管道不应有阀门，管道与散热器的连接采用焊接。

⑵成排配电柜的长度超过6M时，柜后的通道应有两个通向本室或其它房间的出口，出口应布置在通道的两侧，两出口之间的距离超过15M时，其间还应增加出口。

⑶低压配电柜的平面位置应按图施工，标准层竖井内的空间位置应按统一标准尺寸控制，为了安全和操作方便，不应安装于门后或妨碍操作的设备旁。

⑷单独柜（盘）只找柜面和侧面的垂直度。

成列柜（盘）各台就位后，先找正两端的柜，再从柜下至上2/3高的位置绷上小线，逐台找正，如柜不标准，以柜面为准。

找正时采用0.5MM铁片进行调整，每处垫片最多不能超过3片。

然后按固定螺孔尺寸，在基础型钢架上用手电钻钻孔。

一般苦无要求时，低压柜钻Φ12.2孔，高压柜钻Φ16.2孔，分别用M12、M16镀锌螺孔固定。

⑸成排配电柜，柜与柜之间应用螺栓进行固定，根据柜的高度不同，选择相应的固定点，以保证配电柜的稳固性。

3、基础型钢安装⑴调直型钢，将有弯的型钢调直，然后按图纸要求预制加工基础型钢架，并刷好防锈漆。

⑵按施工图纸所标位置，将预制好的基础型钢架放在预留铁件上，用水准仪或水平尺找平、找正。

找平过程中，需用垫片的地方不能超过3片。

然后将基础型钢架、预埋铁件、垫片用电焊焊牢。

最终基础型钢顶部宜高出抹平地面上油机以上为宜，手车柜基础型钢顶面与抹平地面相平（不铺胶垫时）。

高压低压配电柜的安装步骤和注意事项介绍在工业领域中，电力系统的配电过程是至关重要的。

配电柜作为电力系统中的核心组件，其正确的安装和使用对于保障电力设备的正常运行起着关键作用。

本文将介绍高压低压配电柜的安装步骤和注意事项，以帮助读者更好地了解和掌握配电柜的安装要点。

一、安装步骤1. 安装位置选择在开始安装配电柜之前，首先要选择一个适当的安装位置。

通常情况下，配电柜应该安装在设备操作和维护人员容易接近的地方。

同时，还应考虑其与其他设备的配套和安装空间的要求。

2. 安装基础制作配电柜的安装基础需要有足够的强度和稳定性，以确保配电柜的稳固安装。

在制作安装基础时，需要根据实际情况选择适当的材料，并按照设计要求进行制作，确保基础的平整度和水平度。

3. 安装前的准备工作在正式安装配电柜之前，需要进行一些准备工作。

首先，应检查配电柜本身的完好性，确保其内部零部件齐全，电缆连接良好。

其次，应检查配电柜周围环境，确保没有易燃、易爆等危险品。

4. 配线安装配线是配电柜安装的关键环节。

在进行配线安装时，应按照设备接线图和电气图纸的要求进行，确保正确连接电源线、负载线和接地线等。

同时，还要注意保持线缆的整齐有序，避免交叉干扰。

5. 环境通风与散热配电柜的正常运行需要保持良好的通风和散热。

因此，在安装过程中，应确保配电柜四周空间充足，并预留足够的散热空间。

另外，还需要安装风机或风道等散热装置，以保持配电柜内部的温度不超过规定范围。

6. 连接测试在完成配电柜的安装后，还需要进行连接测试，以确保各部件之间的连接正确且可靠。

测试过程中，应注意检查电源线的电压、频率等参数是否符合要求，同时还要观察配电柜运行过程中的异常情况。

二、注意事项1. 安全第一在安装过程中，安全始终是第一位的原则。

操作人员应佩戴绝缘手套、护目镜等必要的个人防护装备，以防止电击和其它伤害。

同时，还要注意配电柜内部的电压情况，确保在无电压的情况下进行必要的操作。

一、背景介绍随着电力系统的不断发展，10KV配电室高压柜在工业和民用领域的应用越来越广泛。

为了满足国家相关政策法规和规划设计要求，提高电力设备的安全性和稳定性，本次安装方案旨在规范10KV配电室高压柜的施工流程、注意事项、检查标准和质量要求。

二、施工流程1. 准备阶段：熟悉图纸和相关技术资料，明确施工任务和要求。

进行现场勘查，了解配电室的布局和设备情况。

准备施工工具、材料和安全设施。

2. 安装前检查：对高压柜的外观、结构和配件进行详细检查，确保产品无损坏或缺失。

检查配电室的墙壁、地面和天花板是否符合安装条件。

确保施工环境清洁、无尘，满足设备运行要求。

3. 母线安装：根据设计图纸，合理规划母线布局。

按照母线规格要求，进行母线支架的固定和安装。

确保母线连接部分紧固、平整，母线绝缘良好。

4. 电器安装：按照设计要求进行电气元件的选型、检测和安装。

确保电气元件的参数和性能符合设计标准。

进行电缆孔的开孔和封堵，防止灰尘和潮气进入。

5. 调试运行：完成电器安装后，进行设备调试。

检查设备运行是否平稳，功能是否正常。

对设备进行负载测试，确保设备在规定范围内运行。

三、注意事项1. 安全措施：施工过程中严格遵守安全操作规程，确保作业人员持证上岗。

实施现场隔离，禁止非工作人员进入施工现场。

2. 卫生清洁：保持施工现场的整洁和卫生，定期清理灰尘和杂物。

对施工用具和材料进行规范管理，确保施工顺利进行。

3. 质量保障：选用具有丰富经验的施工队伍，严格把控设备质量和施工质量。

实施质量责任制，明确各个环节的质量要求和责任人。

四、检查标准1. 柜体质量：柜体无明显损伤、变形或锈蚀，表面漆膜完好无损。

柜体内部结构牢固，装配准确。

2. 连接处紧固：母线连接处应紧固牢靠，无松动现象。

导体连接处应接触良好，无过热现象。

3. 安全防护：高压柜应具有完备的安全防护措施，包括但不限于电气联锁、紧急断电开关、防误操作装置等。

4. 电气性能：高压柜的电气性能应符合设计要求，绝缘电阻、介质损耗因数等主要参数应符合相关标准。

配电房高压柜安装施工方案1. 引言本文档旨在提供配电房高压柜安装的施工方案，确保施工过程安全、正确、高效进行。

2. 施工准备在进行高压柜安装施工前，需要做好充分的准备工作：•确定施工范围和计划：明确高压柜的布置位置和规格要求，制定详细的施工计划。

•准备所需材料和工具：包括高压柜、敷设电缆、连接器件、固定螺栓等。

•确保施工区域安全：对施工区域进行标识、清理，确保施工区域的安全环境。

•准备施工人员：组织经验丰富的电工人员，确保具备相关资质和技能。

•确定施工方法和流程：根据实际情况决定施工方法和流程，确保施工过程顺利进行。

3. 施工步骤3.1. 定位和固定高压柜•根据设计图纸和要求，确定高压柜的布置位置。

•在墙面或地面上用标尺测量确定高压柜的位置，用铅笔做好标记。

•使用电钻或电锤进行打孔，根据高压柜的尺寸和固定孔距进行安装。

•使用专用螺栓将高压柜固定在墙面或地面上。

3.2. 敷设电缆•根据设计要求和电缆的尺寸，进行电缆的敷设。

•清理敷设区域，确保没有障碍物，保持电缆路径畅通。

•在墙面或地面上进行电缆槽的开凿，将电缆放入槽中。

•使用电缆夹将电缆固定在槽内，确保电缆牢固和整齐。

•注意电缆的弯曲半径，避免损坏电缆。

3.3. 连接器件安装•根据高压柜的设计和要求，安装连接器件。

•进行接线端子的安装，确保连接牢固、可靠。

•安装保护装置和控制面板，进行接线和调试。

3.4. 联调和测试•完成高压柜的安装后，进行联调和测试。

•检查各连接线路是否正确接好，没有误接。

•进行绝缘测试和漏电测试，确保安全可靠。

•进行电气参数测试，确保高压柜的功能正常。

4. 施工注意事项•所有施工人员必须佩戴符合安全要求的个人防护装备，如安全帽、工作服、绝缘手套等。

•在施工过程中，严禁使用损坏或老化的电缆、连接器件等材料。

•施工过程中，严禁随意触摸电缆和高压柜内部设备，以免触电危险。

•施工现场必须保持整洁，杂物必须及时清理。

•施工结束后，对施工区域进行检查和清理，确保安全环境。

一、工程概述本工程为某电力工程项目，涉及高低压配电柜的安装。

工程内容包括高低压配电柜的现场安装、调试、验收等。

为确保工程顺利进行，特制定本施工方案。

二、施工准备1. 材料准备（1）高低压配电柜及附件：包括开关、断路器、继电器、保护器等；（2）电缆、线缆、母线等；（3）安装工具、设备：如扳手、螺丝刀、水平尺、线锯、开孔钻等。

2. 人员准备（1）施工队伍：具备高低压配电柜安装资质的专业施工队伍；（2）技术人员：负责施工方案编制、现场技术指导、质量监督等。

3. 施工现场准备（1）施工场地平整、清洁，具备施工条件；（2）施工区域设置围挡，确保施工安全；（3）施工用电、用水、排水等设施齐全。

三、施工步骤1. 施工前期准备（1）根据设计图纸，核对高低压配电柜型号、规格、数量等；（2）检查材料、设备是否齐全，质量符合要求；（3）组织施工人员学习施工方案、安全操作规程等。

2. 高低压配电柜安装（1）按照设计图纸，确定高低压配电柜的安装位置；（2）根据现场实际情况，进行基础型钢的制作、安装；（3）将高低压配电柜放置在基础型钢上，调整水平、垂直度；（4）连接高低压配电柜内外的电缆、线缆、母线等；（5）检查高低压配电柜的电气连接，确保接触良好；（6）进行高低压配电柜的调试、试验，确保其功能正常。

3. 施工后期工作（1）清理施工现场，确保场地整洁；（2）进行工程验收，确保工程质量符合要求；（3）整理施工资料，包括施工记录、检验报告等。

四、质量控制1. 材料质量控制：确保高低压配电柜及附件、电缆、线缆、母线等材料质量符合国家相关标准；2. 施工过程质量控制：严格按照施工方案、操作规程进行施工，确保施工质量；3. 调试、试验质量控制：对高低压配电柜进行调试、试验，确保其功能正常、性能稳定；4. 工程验收质量控制：按照国家相关标准进行工程验收，确保工程质量符合要求。

五、安全措施1. 施工现场设置围挡，确保施工安全；2. 施工人员必须佩戴安全帽、安全带等防护用品；3. 严格执行操作规程，确保施工安全；4. 加强施工现场安全管理，预防安全事故的发生。
