详解Murata业界最低直流电阻的磁珠

说说磁珠(Ferrite Bead)第一次使用磁珠还是在实习的时候，但是看原理图发现有个元件写着”Bea d”，单位是100欧姆，用万用表测，导通，电阻约为0。

当时就很奇怪，是什么有什么用？后来问了师兄，才知道，这个是磁珠，相当于电感，通直流阻交流(不准确)。

这就是我当初对磁珠的印象。

磁珠全称为铁氧体磁珠，Ferrite Bead，简写FB。

磁珠的单位是欧姆，而不是亨特，这一点要特别注意。

因为磁珠的单位是按照它在某一频率产生的阻抗来标称的，阻抗的单位也是欧姆。

磁珠的 DATASH EET上一般会提供频率和阻抗的特性曲线图，一般以100MHz为标准，比如60 0R@100MHz，意思就是在100MHz频率的时候磁珠的阻抗相当于600欧姆。

磁珠的结构X射线下的结构(真的活像线圈)磁珠的等效模型R bead是磁珠的直流电阻；L bead是磁珠的等效电感；Cpar和Rpar是并联电容和电阻。

在低频的时候，Cpar开路，L bead短路，只有直流电阻R bead。

当频率增加的时候，阻抗(JwL bead)随着L bead的增加线性增加，阻抗(1/jwCpar)随着Cpar的减小而相反增长。

磁珠的阻抗频率曲线图上升斜率主要由电感L bead决定。

在高频到达一定频率点时，Cpar的阻抗开始起主要作用。

磁珠的阻抗开始减小。

阻抗频率曲线的斜率下降主要由磁珠的寄生电容Cpar所决定。

Rpar对抑制品质因素(Q-factor)有作用，无论如何，Rpar和Cpar的值增长过大会增加磁珠的品质因素和减小磁珠的有效带宽。

高品质因素(Q)可能导致电源输送网络瞬态频率响应不想要的抬升。

Z=R+jxZ：阻抗R：电阻X：电抗磁珠的电性参数Z(阻抗) [Z]@100MHz (ohm)磁珠的阻抗是指在电流下所有阻抗的总和，包括交流与直流部分。

阻抗的直流部分仅仅是绕线的直流电阻，交流部分包括电感电抗。

下面的公式计算了一个理想电感在正弦交流信号下的电感电抗。

村田磁珠规格书一、引言村田磁珠是一种具有高度磁导率和磁饱和感应强度的磁性材料。

其广泛应用于电子产品、通信设备、医疗器械等领域，具有重要的作用。

本文将介绍村田磁珠的规格书内容，包括材料特性、外观尺寸、电气性能等方面。

二、材料特性1. 磁导率：村田磁珠具有较高的磁导率，能够有效地吸引和储存磁场能量。

2. 磁饱和感应强度：村田磁珠的磁饱和感应强度较高，能够在较小的体积内储存更多的磁场能量。

3. 矫顽力：村田磁珠的矫顽力较低，能够在外加磁场作用下快速磁化和去磁化。

4. 温度稳定性：村田磁珠具有良好的温度稳定性，能够在较宽的温度范围内保持稳定的磁性能。

三、外观尺寸1. 外观形状：村田磁珠通常呈圆球形状，外表光滑。

2. 直径范围：村田磁珠的直径范围通常在0.2mm至1.0mm之间。

3. 表面处理：村田磁珠的表面通常经过特殊处理，以提高其耐腐蚀性能和粘接性能。

4. 颜色：村田磁珠通常呈黑色，但也可以根据客户需求进行定制。

四、电气性能1. 磁导率：村田磁珠的磁导率通常在1000至5000之间。

2. 饱和磁感应强度：村田磁珠的饱和磁感应强度通常在3000至5000高斯之间。

3. 电阻率：村田磁珠的电阻率通常在10^5至10^9欧姆·厘米之间。

4. 工作温度范围：村田磁珠的工作温度范围通常在-40℃至+125℃之间。

五、应用领域1. 电子产品：村田磁珠广泛应用于电子产品中，如手机、平板电脑、电视等，用于电源滤波、EMI抑制等。

2. 通信设备：村田磁珠用于通信设备中的滤波器、耦合器等，提高通信信号的传输质量。

3. 医疗器械：村田磁珠在医疗器械中的应用包括磁共振成像、超声波传感器等，提高医疗设备的性能和精度。

六、结论村田磁珠作为一种性能优良的磁性材料，具有广泛的应用前景。

其独特的材料特性、外观尺寸和电气性能，使其成为电子产品、通信设备、医疗器械等领域的重要组成部分。

随着科技的不断发展，村田磁珠的应用前景将会更加广阔。

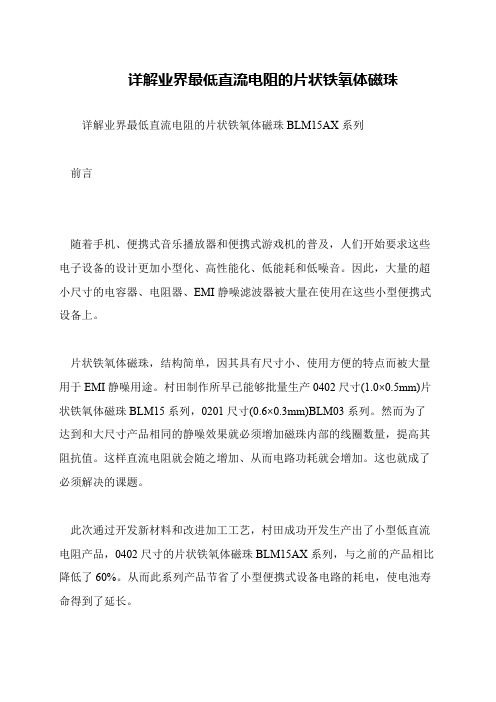

详解业界最低直流电阻的片状铁氧体磁珠
详解业界最低直流电阻的片状铁氧体磁珠BLM15AX系列
 前言
 随着手机、便携式音乐播放器和便携式游戏机的普及，人们开始要求这些电子设备的设计更加小型化、高性能化、低能耗和低噪音。

因此，大量的超小尺寸的电容器、电阻器、EMI静噪滤波器被大量在使用在这些小型便携式设备上。

 片状铁氧体磁珠，结构简单，因其具有尺寸小、使用方便的特点而被大量用于EMI静噪用途。

村田制作所早已能够批量生产0402尺寸(1.0×0.5mm)片状铁氧体磁珠BLM15系列，0201尺寸(0.6×0.3mm)BLM03系列。

然而为了达到和大尺寸产品相同的静噪效果就必须增加磁珠内部的线圈数量，提高其阻抗值。

这样直流电阻就会随之增加、从而电路功耗就会增加。

这也就成了必须解决的课题。

 此次通过开发新材料和改进加工工艺，村田成功开发生产出了小型低直流电阻产品，0402尺寸的片状铁氧体磁珠BLM15AX系列，与之前的产品相比降低了60%。

从而此系列产品节省了小型便携式设备电路的耗电，使电池寿命得到了延长。

村田磁珠规格书1. 引言村田磁珠是一种用于电子产品中的重要元件，它具有小尺寸、高磁性和稳定性等优点。

本规格书旨在详细介绍村田磁珠的规格和性能要求，以便供供应商和制造商参考和遵循。

2. 产品描述村田磁珠是一种小型磁性元件，通常由铁氧体材料制成。

它具有圆柱形状，直径和高度通常在几毫米范围内。

村田磁珠的外观应为光滑、均匀的表面，并且不应有明显的瑕疵。

3. 规格要求3.1 尺寸要求村田磁珠的直径应在0.5到2.0毫米之间，高度应在0.25到1.5毫米之间。

直径和高度的公差应控制在±0.05毫米以内。

3.2 磁性要求村田磁珠的磁性应满足以下要求： - 饱和磁感应强度（Bs）应不低于300毫特斯拉； - 矫顽力（Hc）应不低于100安培/米； - 剩磁感应强度（Br）应不低于200毫特斯拉。

3.3 温度特性村田磁珠的温度特性应满足以下要求： - 工作温度范围应在-40°C至+125°C之间； - 温度系数应在-100ppm/°C至+100ppm/°C之间。

3.4 电气特性村田磁珠的电气特性应满足以下要求： - 直流电阻应不大于10欧姆； - 绝缘电阻应不小于10兆欧姆。

3.5 包装要求村田磁珠应以适当的包装方式提供，以确保在运输和存储过程中不受损。

每个包装箱应标明产品型号、数量和生产日期等信息。

4. 测试方法供应商和制造商应使用以下测试方法对村田磁珠进行质量验证： - 直径和高度的测量：使用光学显微镜或千分尺等工具进行测量； - 磁性测试：使用磁性测试仪对饱和磁感应强度、矫顽力和剩磁感应强度进行测试； - 温度特性测试：将村田磁珠置于恒温槽中，通过改变温度并测量相应参数来评估温度特性； - 电气特性测试：使用万用表等设备对直流电阻和绝缘电阻进行测试。

5. 标识和包装村田磁珠应在产品上标明型号、批次号和生产日期等信息。

每个包装箱应标明产品型号、数量和生产日期等信息。

村田磁珠规格书
（原创版）
目录
1.村田磁珠介绍
2.村田磁珠规格书内容概述
3.村田磁珠规格书的主要参数
4.村田磁珠规格书的应用领域
5.村田磁珠规格书的意义和价值
正文
村田磁珠是一种具有高磁导率、低磁损耗和优异的抗干扰性能的磁性元件。

它是电子元器件的重要组成部分，广泛应用于通讯、计算机、家电等领域。

为了更好地指导工程师和技术人员使用和设计村田磁珠，村田公司推出了村田磁珠规格书。

村田磁珠规格书内容概述
村田磁珠规格书详细介绍了村田磁珠的各项性能参数、尺寸、形状、材质等特性，以及其在不同应用场景下的使用方法和注意事项。

规格书内容全面，数据准确，是电子工程师和技术人员必备的参考资料。

村田磁珠规格书的主要参数
村田磁珠规格书的主要参数包括磁导率、磁损耗、居里温度、工作温度范围、额定电流、最大电压等。

这些参数是评估和选择村田磁珠的关键指标，对于保证磁珠性能和产品可靠性至关重要。

村田磁珠规格书的应用领域
村田磁珠规格书列举了磁珠在不同领域的应用，如通讯、计算机、家电、汽车电子等。

在通讯领域，磁珠用于信号滤波和抗干扰；在计算机领
域，磁珠用于磁性存储和数据传输；在家电领域，磁珠用于电源滤波和马达驱动等。

村田磁珠规格书的意义和价值
村田磁珠规格书对于电子工程师和技术人员具有重要的指导意义和实用价值。

通过规格书，工程师可以了解磁珠的性能参数和应用领域，正确选择和使用磁珠，提高产品性能和可靠性。

同时，规格书也为磁珠的研究和开发提供了重要的技术依据。

村田磁珠规格书
摘要：
一、村田磁珠简介
1.村田磁珠的定义与作用
2.产品分类与特点
二、村田磁珠规格书内容
1.产品型号与参数
2.外观尺寸与形状
3.磁性能参数
4.环境适应性
5.应用领域与注意事项
正文：
村田磁珠规格书详细介绍了村田磁珠的相关信息，包括产品简介和具体规格。

一、村田磁珠简介
村田磁珠是一种具有磁性的珠子，主要作用是用于电子设备的磁性元件。

它具有高磁导率、低磁滞损耗和良好的耐热性能，广泛应用于各种电子设备中。

根据产品特点和用途，村田磁珠可分为多种类型，如圆形磁珠、方形磁珠、异形磁珠等。

二、村田磁珠规格书内容
1.产品型号与参数
村田磁珠规格书中详细列出了各种型号的磁珠参数，包括尺寸、磁导率、饱和磁密等。

用户可以根据实际需求选择合适的型号。

2.外观尺寸与形状
规格书中还包括了村田磁珠的外观尺寸和形状，以便用户了解产品的外形特点和尺寸要求。

3.磁性能参数
磁性能参数是衡量磁珠性能的重要指标，规格书中详细列出了各种型号磁珠的磁性能参数，包括磁导率、剩磁、矫顽力等。

4.环境适应性
村田磁珠在不同的环境条件下，其性能和可靠性可能受到影响。

规格书中详细介绍了磁珠的环境适应性，包括耐热性、耐湿性、耐腐蚀性等，帮助用户了解产品在不同环境下的使用情况。

5.应用领域与注意事项
最后，规格书还列出了村田磁珠的应用领域和注意事项，帮助用户了解产品的适用范围和在使用过程中需要注意的问题，以确保产品能够安全、稳定地运行。

提供村田磁珠规格书村田电容规格书村田电感规专业销售日本村田MURATA品牌电子元器件.村田电容,村田贴片电容,村田陶瓷电容,村田安规电容,村田可调电容,村田电感,村田贴片电感,村田绕线电感,村田叠层电感,村田高频电感,村田功率电感,村田屏蔽电感,村田薄膜电感,村田磁珠,村田贴片磁珠,村田EMI磁珠,村田EMI滤波器,村田声表滤波器,村田蓝牙滤波器,村田陶瓷振荡子.村田三端子滤波器,村田热敏电阻,村田NTC热敏电阻,村田贴片热敏电阻.村田射频头,村田射频测试线,村田RF同轴连接器,村田传感器等等.并提供相应产品规格书.选型指南.村田代理现货供应日本村田MURATA 电子元器件贴片陶瓷电容常用料如下：GRM155R61C104KA88D、GRM155R61A105KE15D、GRM155R60J225ME15D 、GRM185R61C105KE44DGRM188R61C105KA93D、GRM188R60J225KE19D 、GRM188R61A225KE34D 、GRM188R60J475KE19DGRM188R71A225KE15D、GRM188R60J106ME47D 、GRM21BR71C105KA01L、GRM219R60J106KE19DGRM21BR60J106KE19L、GRM219R60J226ME47D 、GRM21BR60J226ME39L、GRM31CR61E106KA12LGRM32ER61C476KE15L、GRM32ER60J107ME20L、GNM214R61A105ME17D、GNM1M2R61C105ME18D、GNM1M2R61A105JNE17D、TZC3Z060A110R00 TZC3R100A110R00 TZV2R200A110 TZV2R030A110 TZV2Z06 0A110TZY2Z060A001 TZY2Z100A001 TZY2Z200A001电感常用料如下；LQG15HS1N5S02、LQG15HN15NJ02、LQG15HN18NJ02、LQG15HN3N9S02、LQG15HS5N6S02、LQG15HS6N8J02、LQP15MN8N2B02、LQP15MN4N7B02D、LQP15MN5N6B02D、LQP15MN27NJ02D、LQP18MN15NG02D、LQP18MN2N7C02D、LQP18MN3N3C02D、LQP18MN1N8C02、LQP18MN4N7C02D、LQP18MN27NG02D、LQH31MN100K03L、LQW15AN39NG00D、LQW15AN47NG00D、LQH43MN102K03L、LQW15AN5N6C10D、LQW15AN2N2C10D、磁珠常用料如下：BLM18HD102SN1D、BLM15BB750SN1D、BLM18BD252SN1D、BLM15BD182SN1D、BLM18PG221SN1D、BLM18HG601SN1D、BLM21AG121SN1D、BLM21PG221SN1D、BLM31PG330SN1L、BLM15HG601SN1D、BLM15AG121SN1D、BLM21BB331SN1D、BLM31PG601SN1L、BLM41PG600SN1L、BLM15BD102SN1D、BLM18HD102SN1D、热敏电阻常用料如下：NCP15WF104F03RC NCP21WB473J03RA NCP21XM472J03RA NCP21XW223J03RA NCP15XC220J03RC NCP15XW682J03RCNCP15XQ102J03RC NCP21XV103J03RA NCP15WB333J03RA NCP18XQ102J03R B NCP15XH103F03RC NCP18XH103F03RB陶瓷振荡子常用料如下：CSTCE16M0V53-R0、CSTCR4M00G53-R0、CSTCR6M00G53-R0、CSTLS20M0X53-B0、CSTCE18M4V53-R0、CSTCE8M00G52-R0、CSTLS4M00G53-B0、蓝牙滤波器常用料如下：LFB182G45SG9A293、LFB212G45BA1A220、LFB212G45SG8A192、声表滤波常用料如下：SAWEP942MCM0F00R12、SAFEA1G96FA0F00R12、SAFEA942MFA0F00、SAFEA881MAA0F00、SAFEA1G96AB0F00、SAFEA942MFL0F00R14、SAFEA1G84FA0F00R14、SAFEA881MFL0F00R14、SAWEN942MCM0F00R14、SAFEB1G57FM0F00、SAFEL1G96FA0F00R14、SAFEL1G84FA0F00R14、SAFEL942MFL0F00R14、SAFEL881MFL0F00R14滤波电容常用料号如下：NFM21PC105B1A3、NFM3DPC223R1H3L、NFE31PT221D1E9L、NFM18CC223R1C3D、NFM18PC105R0J3、NFM21PC474R1C3D、NFM3DCC101U1H3L、NFM41PC204F1H3L、NFM21PC104R1E3D、NFM21CC223R1H3D、NFM21PC224R1C3D、NFM3DCC471R1H3、NFM21CC222R1H3B、NFE31PT222Z1E9、NFE61PT101Z1H9L、NFE61PT472C1H9L、NFW31SP506X1E4、NFM41PC204F1H3、NFM41CC223R2A3L、NFM18PC104R1C3B、NFM18PC105R03J、BNX002-01共模扼流线圈常用料如下：DLW21SN900SQ2L、DLW21SN670SQ2L、DLW5BTN102SQ2L、DLP31SN221SL2、DLW5BTN142SQ2L、DLW5BSN152SQ2L、DLW5BSN191SQ2L、DLW5BTN101SQ2L、DLW5BSN302SQ2L、DLP31SN121ML2L、DLP11SN121SL2、DXW21BN7511T、DXP18BN5014TL射频元件常用料如下：射频测试线MXHS83QE3000 射频探头手机测试头MM126036 MM126038 同轴连接器 MM8430-2610 MM9329-2700天线开关常用料如下：LMSP33CA-465、LMSP33AA-696 、LMSP33AA-298、LMSP33QA-382、LMSP43MA-506联系人：朱先生手机：136******** QQ：1084623702 MSN：****************常用邮箱：*****************备用邮箱：****************公司地址：深圳市福田区上步南路国企大厦永富楼23F。

村田高频磁珠命名规则
村田高频磁珠是一种电子元件，广泛应用于电子产品中，如手机、笔记本电脑、数码相机等。

为便于识别和分类，村田高频磁珠有一套命名规则：
1. 尺寸命名规则：村田高频磁珠的尺寸以长宽高的毫米数值表示，如0603表示长0.6mm、宽0.3mm的磁珠。

2. 颜色命名规则：村田高频磁珠的颜色表示磁珠的材料和特性，如红色表示高温型磁珠，黄色表示高Q值磁珠，绿色表示低ESR磁珠。

3. 材料命名规则：村田高频磁珠的材料以三个英文字母缩写表示，如LFB表示铁氧体材料，LGA表示铝酸盐材料。

4. 值命名规则：村田高频磁珠的值表示磁珠的参数，如500表示磁珠的阻抗为500欧姆。

以上是村田高频磁珠的命名规则，这些规则有助于在生产和使用过程中对磁珠进行识别和分类。

- 1 -。

磁珠简介!磁珠命名规则及功能原理
1.磁珠简介
村田（muRata）磁珠属于EMI静噪元件,也同属于静噪滤波器，学名叫片状铁氧体磁珠，功效等效于电阻和电感串联在电路中，阻值和电感值都由电路中频率变化而变化，在有高频通过时，表现出阻性，从而发挥出过滤高频的滤波器作用。

生产村田磁珠主要原料是铁氧体，主要成分是铁镁合金或铁镍合金，外表成灰黑色。

电路中的高频信号在通过铁氧体这种材料时会大量消耗高频信号，正是因为铁氧体的这种消耗高频的特性，使得磁珠在电路中起着阻高频通低频的作用。

2.磁珠命名规则
下图以型号BLM18AG331SN1D为例说明磁珠的命名规则
3.磁珠特性参数
（1）直流电阻DCResistance(mohm)：直流电流通过此磁珠时，此磁珠所呈现的电阻值。

（2）额定电流RatedCurrent(mA)：表示磁珠正常工作时的最大允许电流。

（3）阻抗[Z]@100MHz(ohm)：这里所指的是交流阻抗。

（4）阻抗-频率特性：描述阻抗值随频率变化的曲线。

（5）电阻-频率特性：描述电阻值随频率变化的曲线
（6）感抗-频率特性：描述感抗随频率变化的曲线
4.磁珠结构
当导线中电流穿过时，铁氧体对低频电流几乎没有什么阻抗，而对较高频率的电流会产生较大衰减作用。

高频电流在其中以热量形式散发，其等效电路为一个电感和一个电阻串联，两个组件的值都与磁珠的长度成比例。

磁珠种类很多，制造商应提供技术指标说明，特别是磁珠的阻抗与频率关系的曲线。

有的磁珠上有多个孔洞，用导线穿过可增加组件阻抗(穿过磁珠次数的平方)，不过在高频时所增加的抑制噪声能力不可能如预期的多，而用多串联几个磁珠的办法会好些。
