教科版六年级科学上册《神奇的小电动机》PPT课件(7篇)

教科版六年级科学上册《神奇的小电动机》PPT课件(7篇)

新课学习
2.安放转子
把转子放在支
架上。调节支架 的位置，使得转 子能够转动而不 滑下来。“V”形 叉子它起的是电 刷的作用 。
新课学习
3.让小电动机转子转动起来。
给转子线圈通上 电流，转子转动了 吗？还要怎么做转 子才能转动起来？
用一块磁铁靠近 转子即可转动
新课学习
这个现象能说明什么？为什么不用磁 铁靠近转子，转子就不动呢？
新课学习
检验猜想（一）
实验名称 安装支架和电路 实验器材 电池、橡皮圈、杯子、电线、胶带
在倒扣的杯子上套两根橡皮筋；把一 实验步骤 个铁丝支架插进橡皮圈，安装在杯子
上；把两根电线用胶带缠在一起，一 端线头分开成“V”字形，另一端插 入橡筋圈固定；把电线与电池、开关 连接起来。
新课学习
安装支架和电路
教科版 六年级上册
神奇的小电动机
视频导入
小车为什么会向前运动呢？
在电动玩具车里有小电动机，是它带动小车前进的。
新课学习
小电动机里有什么？
磁铁
铁芯 换向器
线圈
电刷
外壳
转子
后盖
新课学习
转子为什么是这样的构造？
从换向器向线圈通电， 可以看到转子铁芯能吸起大 头针，转子就是三个电磁铁。
新课学习
猜测： 电流是沿着怎样的线路流过线圈的？
电线、胶带、磁铁
实验步骤 给转子线圈通上电流，观察转子的情 况，接着还要怎样做才能使转子转动？
新课学习
我们的发现： 给通电线圈通上电
会产生磁；再用一块磁 铁靠近转子，转子就能 转动了。
磁铁与电磁铁会 相互吸引或排斥。
新课学习
检验猜想（四）
实验名称 实验器材

《神奇的小电动机》小学科学六年级上册PPT课件

《神奇的小电动机》小学科学六年级上册PPT课件
教科版小学《科学》六年级上册《能量》单元
6.神奇的小电动机
一、聚焦
小电动机里面有什 么?
二、探索(1)：观察小电动机的结构
二、探索(1)：观察小电动机的结构
二、探索(1)：观察小电动机的结构
小电动机转动是各个部件共同工作的结果，这几部 分是怎样相互作用的?
二、探索(2)：研究小电动机工作的基本原理
1:安装转子。 在小瓶子上套两根橡皮筋。把铁丝
二、探索(2)：研究小电动机工作的基本原理
2: 让转子转动起来。 通过导线架给转子线圈通上电流，
二、探索(2)：研究小电动机工作的基本原理
3:改变转子的转动状态。 试一试，用两个磁铁会使转子转得 更快吗?
三、研讨：我们知道在哪些地方用到了电动机?
遥控赛车、模型飞机中的小电动机，电动自行车、 电风扇、起重机中的电动机......
感ห้องสมุดไป่ตู้您的聆听

六年级上册科学神奇的小电动机ppt课件

六年级上册科学神奇的小电动机ppt课件

• 1、电动机里面有磁铁。（ √ ） • 2、改变电流大小不能改变转子转动的 快慢。（ × ） • 3、电动机是用电来工作的。（ √ ） • 4、小电动机的转子相当于是一个电磁 铁通电后有磁性。（ √ ） • 5、小电动机的转子上只有两组线圈。 （ ×）
课堂 检测 • • • • • • • • • •
二、选择题
1、转子由铁芯、线圈和（ B ）组成的。 A、电刷 B、换向器 C、外壳 2、转子相当于（ B ）个电磁铁。 A、 1 B、3 C、4 3、可以加快小电动机转子转动速度的是（ A ）。 A、用两个磁铁 B、减少线圈的圈数 C、减少电池的数量 4、小电动机的转动方向与（ C ）无关。 A 、改变电流的方向 B、改变转子磁铁的磁极 C 、增加线圈缠绕的圈数
说明转子就 是三个电磁 铁。
观察
电流是沿着怎样的 路线流过线圈的
电刷
换向器
电 刷
电池 线圈 电池
后盖接线 换向器
电刷 电刷
换向器 后盖接线
阅读
换向器的作用
换向器的作用是接通电流并转换电流的方向。
小电动机在转动的过程中，电刷依次接触换向器 的三个金属环，通过转子线圈的电流方向就会自 动改变。
猜想
小电动机转动的秘密
用电产生磁，利用磁的相互作用转动。
原理
•
验证
让转子在可见的状态下转动
教材中的实验装置
改进后的实验装置
验证
让小电动机转动起来
试一试：接通电流，转子转动了吗？
探究
改变小电动机转子的转 动状态
• 1、改变磁铁的远近，转子转动会有什么变化？ • 2、改变电池正负极接线，转子转动会有什么变化？ • 3、改变磁铁南北极位置，转子转动会有什么变化？

教科版科学六年级上册《神奇的小电动机》PPT

教科版科学六年级上册《神奇的小电动机》PPT

5、小电机中换向器的作用是（
A）
Ａ
改变电流方向 Ｂ 调节电机转动速度 Ｃ 开关电机 6、电动机是（ B）的机器。 A.动力产生磁 B.电产生动力 C.磁产生电
再见
+
— — +
（3）要改变转子的转动方向，可以怎 样做？
同时翻转两块磁铁的面；或改变电池的正负极接法 都可以改变转子的转动方向。

我们知道在哪些地方用到了电动机？
电动机是用电产生动力的 机器。虽然大小悬殊、用 途各异，但电动机工作的 基本原理相同： 用电产生磁，利用磁的相 互作用转动。

2、安放转子
把转子放在支
架上。调节支 架的位置，使 得转子能够转 动而不滑下来。
“V”形叉子它起的是电 刷的作用 。
3、让小电动机转子转动起来。
给转子线圈通上
电流，转子转动 了吗？还要怎么 做转子才能转动 起来？
用一块磁铁靠近 转子即可转动
这个现象能说明什么？为什么不用磁 铁靠近转子，转子就不动呢？
没有磁极间的吸引作用和排 斥作用。 我们使用的这块磁铁就相当于外 壳里的磁铁 。
4、改变小电动机转子的转动状态。
试一试，用两个磁
铁会使转子转得更 快吗？ 转动快慢与磁铁距 离转子的远近有关 吗？ 怎样改变转子转动 的方向？
2、小电动机转动的秘密
让转子在可以看见的状态下转动
●制作
关键是做好一个“V”字形“电刷”。
• 在电动玩具车里有 小电动机，是它带 动小车前进的。 • 给一个小电动机通 上电流，观察它转 动的方向和快慢。 • 小电动机里面有什 么？为什么通上电 会转动？
观察拆开的小电动机，它有几个部分？ 各部分有什么零件？

六年级科学上册3.5神奇的小电动机 精选教学PPT课件3教科版

六年级科学上册3.5神奇的小电动机 精选教学PPT课件3教科版
时间像日记本一样一页一页飞快过去，然而，日记可以翻回去看看，时间却是不能返回到最初的时光了。他曾经答应带我去很多地方，他曾经答应带我去唱歌，他曾经答应带我去旅游，可是现在，他已经不需要兑现了。人家都说婚 姻如鞋，合不合脚只有自己知道，我想爱情也是如此吧。七个月的甜蜜时光，之后的痛苦煎熬，终于一切都结束了。
A、用两个磁铁 B、减少线圈的圈数 C、减少电池的数量
2、小电动机的转动方向与（ C ）无关。
A 、改变电流的方向 B、改变转子磁铁的磁极 C 、增加线圈缠绕的圈数
神奇的小电动机
3、小电动机在工作时把（ C ）。
A、化学能转化成机械能 B、机械能转化成了电能 C、电能转化成了机械能
4、小电动机的基本原理是电产生磁，利用（ C ）相
夜深人静的时候听着清新流畅的音乐，像春天初融的雪花，纯净，沁凉，在茫茫的白消逝的时候，可以听到花开的声音。我沉静在这一尘不染的音乐中，可以忘却伤痛，抛开烦恼，回到最初的平静。还希望在这样的夜里，可以看到 美丽的星空，一切让爱做主。曾听过一位哲人讲的故事。一个旅人在路旁看到许多盛开的鲜花，他一边走一边采。沿途的花一朵比一朵大，一朵比一朵美，一朵比一朵香，到黄昏的时候，将近旅程的终点，他看到一朵巨大的奇异的 花，在暮色中散发着沁人心脾的芬芳。他喜出望外，抛掉了手中的花，奔跑过去，但他的脚步却因跋涉的疲劳而显得有些沉重。他终于赶到了那朵花的面前的时，那朵花已经枯萎了，他绝望的握住花梗，手一摇动，花瓣一片一片的
4、小电动机在转动过程中电刷依次接触换向器的三个金属环，
通过转子线圈的电流方向就会自动改变。（ √ ）
神奇的小电动机
判断
5、小电动机里的电刷和换向器的作用是，既接通转子中的电磁
铁又改变电流的方向。（ √ ） 6、小电动机的转子的速度是可以改变的。（ √ ）

小学六年级科学上册神奇的小电动机 (1)

小学六年级科学上册神奇的小电动机 (1)

小电动机转动的秘密？
学习视频— 神奇的小电动机
电动机转动的秘密？
用电产生磁， 利用磁的相互作用转动
神奇的小电动机
1小电动机里的转子铁芯上绕了很多线圈。（ √ ） 2小电动机的转子是一个电磁铁，通电后有磁性（ √ ）
3小电动机的转子上只有两组线圈。（ × ）
4小电动机在转动过程中电刷依次接触换向器的三个金属
环， 通过转子线圈的电流方向就会改变。（ √ ）
完成作业本第29页自制小电动机 电动机在活中的运用同学们下课啦
授课老师：xxx

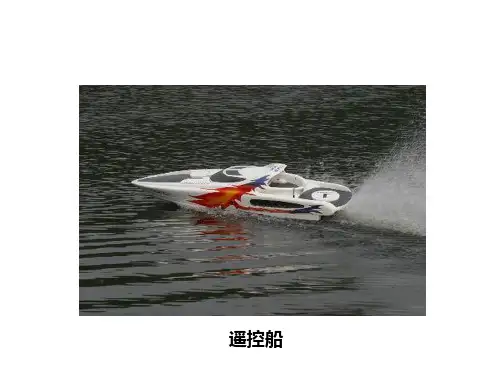

遥控船
遥控汽车
电动机
小电动机里面有什么?
阅读课本58页 小电动机里面有什么
1、外壳（有磁铁）
电动机的组成：
2、转子
换向器 线圈 铁芯
3、后盖（有电刷）
换向器的作用？
换向器的作用
• 接通电流并转换电流的方向。 • 小电动机在转动的过程中，电
刷依次接触换向器的三个金属 环，通过转子线圈的电流方向 就会自动改变。

六年级上册科学神奇的小电动机ppt课件


油烟机 洗衣机 电风扇 豆浆机
应用
哪些家用电器用到了电动机？
电磁炉（转盘）
电吹风
电动自行车
电剃须
课堂总结
1、转子实际上是电磁铁 。
2、玩具小电动机的功能是把 电变成了动力。
我们的发现：线圈圈数 圈数 ，磁力 。
3、磁铁与电磁铁的相互作用 推动了转子转动。 多 大
，磁力
；线圈
课堂 检测
一、判断题（对的打√，错的打×）
小电动机转动的秘密
用电产生磁，利用磁的相互作用转动。
原理
•
验证
让子在可见的状态下转动
教材中的实验装置
改进后的实验装置
验证
让小电动机转动起来
试一试：接通电流，转子转动了吗？
探究
改变小电动机转子的转 动状态
• 1、改变磁铁的远近，转子转动会有什么变化？ • 2、改变电池正负极接线，转子转动会有什么变化？ • 3、改变磁铁南北极位置，转子转动会有什么变化？
交流
• 1、怎样做就可以让转子转起来？ 给线圈通上电，产生磁；再用一块磁铁靠 近转子，转子就能转动了。
• 2、怎样做可以让转子转得更快？ 磁铁越靠近转子，转子就转动越快。 • 3、要改变转子的转动方向，可以怎样做？
改变磁铁南北极位置，或改变电池的正负极接线 都可以改变转子的转动方向。
应用
哪些家用电器用到了电动机？
说明转子就 是三个电磁 铁。
观察
电流是沿着怎样的 路线流过线圈的
电刷
换向器
电 刷
电池 线圈 电池
后盖接线 换向器
电刷 电刷
换向器 后盖接线
阅读
换向器的作用
换向器的作用是接通电流并转换电流的方向。

最新教科科学六年级上册4-6神奇的小电动机PPT新版课件


拓展活动
拓展活动
拓展活动
拓展活动
电动机的结构图
学科学 爱科学
后续课件预览
教科版科学六年级上册
人们在生产、生活、学习和科研中经常要用到放大镜帮助观察， 放大镜的镜片有什么特点？
16:55
‹#›
用不同的方法观察我们的大拇指。观察到的有什么不同？
每个人的指纹形状都不相同哦。
gōng xíng wén
16:55
‹#›
16:55
‹#›
16:55
‹#›
电动机通电后为什么会转
导电线圈通电后有了磁性，并在磁铁磁力的作用下转动起来，从而将电 能转换成了动能。
16:55
‹#›
用小电动机做个电风扇
16:55
‹#›
16:55
‹#›
用小电动机做个电风扇
根据实验和制作过程，交流并总结电风扇工作时能量是则怎样转化的。
将两个放大镜组合起来，能否提高放大倍数？
16:55
‹#›
还能放得更大吗
准备两个放大镜，上下调整它们之间的距离，直至找到物体最清晰的像。 比较观察到的结果，说说是否能看到更多的细节。
16:55
‹#›
还能放得更大吗
用纸筒和胶带等固定调整好的放大镜。使用自制的放 大镜组合观察身边的 生物，看看是否能将它放得更大， 看到更多的细节。
电动机通电后转动，能够把电能转化为动能。
16:55
‹#›
拓展活动
电动机的用途非常广泛。找一找，社区、学校和家里哪些机器用到了电 动机？
16:55
‹#›
我们知道在哪些地方 用到了了电动机？
16:55
‹#›
拓展活动
电动机的用途非常广，学校和家里哪些机器用到了电动机？

教科版六年级科学神奇的小电动机课件


课堂总结
通过这节课的学习，我们知道了解了小电动机的构造， 知道小电动机是利用电产生动力的机器，它的基本工作 原理是用电产生磁，利用磁的相互作用推动转子转动。
课堂小结
改变转子线圈中电流的方向，使 电磁铁的磁极交替变化，从而使 转子能持续不断地转动
接通电流
是个电磁铁，通 电时产生磁性
电动机的工作原理：用电产生磁，利用磁的相互作用 推动转子转动。
课堂小结
今天这节课，我们学习了神奇的小电动 机，知道了电动机是利用电产生动力的机器。 我们知道了基本工作原理是用电产生磁，利用 磁的相互作用推动转子转动。
神奇的小电动机
教科版 六年级上册
聚焦
电动玩具车是怎么动 起来的？
思考：小电动机里面有什么？ 为什么通电后它就会转动呢？
探索
1.小电动机的构造
• 小电动机有哪几部分组成？各部分有哪 些部件？推测它们的作用。
• 拆开时，要记住各部分是怎么连接的，等一会儿还要还 原小电动机。
观察：小电动机的构造
点击播放视频
拓展
你们知道在哪些地方用到了电动机吗？
电动机不仅使用在玩具中，生活中很 多地方都离不开电动机。
知识脉络
课堂练习
1、电动机里面有磁铁。（ √） 2、改变电流方向不能改变转子转动的快慢。( √) 3、磁铁越靠近转子，转子就转动越快。（√ ） 4、小电动机的转子相当于是一个电磁铁。（√ ） 5、小电动机的转子上只有两组线圈。( × )
小电动机转动是各个部件共同工作的结果， 如果只有电磁铁，它会不停地转动吗？
它的三个部件 是怎样相互作
用的呢？
实验步骤：
(1)在小瓶子上套两根橡皮筋，把铁丝架和导线插进橡皮筋 中固定。
(2)把转子的电流换向器放在导 线架上，另一端的轴放在铁丝 架上，使转子能够灵活转动而 不被卡住。

六年级上册科学课件-3.5神奇的小电动机_教科版 (共29张PPT)

⑵增强电磁铁磁力的措施： 多节电池做电源 铁芯上紧密缠绕圈数多的线圈
⑶需要注意的问题：电池的电压 不能让人触电。
第三单元 能 量
5、神奇的小电动机
在哪里看见过小电动机？
这些玩具模型靠什么前进呢？
• 原来这些玩具 里面有一个小 电动机！
在电动玩具车里有小电动机，是它驱动小车前进的。
1、小电动机里面有什么
换向器的作用
• 接通电流并转换电流的方向。 • 小电动机在转动的过程中，电
刷依次接触换向器的三个金属 环，通过转子线圈的电流方向 就会自动改变。
2、小电动机转动的秘密
小电动机转动的秘密
• 接通电源后，电流依次流过电刷、 换向器，此时线圈中有电流通过， 使线圈产生磁性，这个磁性与外壳 里的磁铁相互吸引或排斥，使转子 不停地转动。
检验我们的猜想
（1）、安装支架和电路
●制作 关键是做好一个“V”字形“电刷”。
（2）、安放转子
（3）让小电动机转子转动起来
为什么不用磁铁靠近转子，转子就不动呢？ 没有磁极间的吸引作用和排斥作用。
（4）改变小电动机的转动状态 （方向、速度）
转动快慢与磁铁距转子的远近是否有关呢？
关系：磁铁靠的越近，转子转的越来自。2、 换向器 的作用是接通电流并转换电流方向。 3、电动玩具车是车里的 小电动机带动小车前进的。
神奇的小电动机
判断 1、小电动机里的转子铁芯上绕了很多线圈。（ √ ） 2、小电动机的转子相当于是一个电磁铁通电后有磁性（ √ ） 3、小电动机的转子上只有两组线圈。（ × ）
4、小电动机在转动过程中电刷依次接触换向器的三个金属环，
5、一块断的磁铁（ A ）。
A、有南北极 B、只有南极 C、只有北极
