气体传感器模块详细解析

传感器常见参数解析:1.测量范围在允许误差限内被测量值的范围。

2.量程测量范围上限值和下限值的代数差。

3.精确度被测量的测量结果与真值间的一致程度。

4.重复性在所有下述条件下，对同一被测的量进行多次连续测量所得结果之间的符合程度：相同测量方法、相同观测者、相同测量仪器、相同地点、相同使用条件、在短时期内的重复。

5.分辨力传感器在规定测量范围圆可能检测出的被测量的最小变化量。

6.阈值能使传感器输出端产生可测变化量的被测量的最小变化量。

7.零位使输出的绝对值为最小的状态，例如平衡状态。

8.激励为使传感器正常工作而施加的外部能量(电压或电流)。

9.最大激励能够施加到传感器上的激励电压或电流的最大值。

10.输入阻抗在输出端短路时，传感器输入的端测得的阻抗。

11.输出有传感器产生的与外加被测量成函数关系的电量。

12.输出阻抗在输入端短路时，传感器输出端测得的阻抗。

13.零点输出所加被测量为零时传感器的输出。

14.滞后在规定的范围内，当被测量值增加和减少时，输出中出现的最大差值。

15.迟后输出信号变化相对于输入信号变化的时间延迟。

16.漂移在一定的时间间隔内，传感器输出中与被测量无关的不需要的变化量。

17.零点漂移在规定的时间间隔及室内条件下零点输出时的变化。

18.灵敏度传感器输出量的增量与相应的输入量增量之比。

19.灵敏度漂移由于灵敏度的变化而引起的校准曲线斜率的变化。

20.热灵敏度漂移由于灵敏度的变化而引起的灵敏度漂移。

21.热零点漂移由于周围温度变化而引起的零点漂移。

22.线性度校准曲线与某一规定只限一致的程度。

23.非线性度校准曲线与某一规定直线偏离的程度。

24.长期稳定性传感器在规定的时间内仍能保持不超过允许误差的能力。

25.固有频率在无阻力时，传感器的自由(不加外力)振荡频率。

26.响应输出时被测量变化的特性。

27.补偿温度范围使传感器保持量程和规定极限内的零平衡所补偿的温度范围。

28.蠕变当被测量机器多有环境条件保持恒定时，在规定时最近，工控传感器论坛上关于气体传感器的分类的帖子好像颇受欢迎，但是遗憾的是，内容不尽详细，本人在此略谈一二，希望对这一讨论有所裨益！国家标准GB7665-87 ，对传感器的定义是：传感器是能感受规定被测量并按照一定规律转换成可用输出信号的器件或装置。

二氧化碳传感器模块的原理及应用目前二氧化碳传感器模块的种类很多，就其原理来分有热导式、密度计式、辐射吸收式、电导式、化学吸收式、电化学式、色谱式、质谱式、红外光学式等。

二氧化碳传感器哪种好？目前来讲：电化学原理及红外原理的传感器使用的比较多，选择国外牌子的传感器为主，因为国外牌子的传感器在使用寿命及精度上也是比较有优势的。

二氧化碳气体传感器原理（1）红外二氧化碳传感器模块：红外线气体分析仪是利用红外线进行气体分析，它基于待分析组分的浓度不同，吸收的辐射能不同，剩下的辐射能使得检测器里的温度升高不同，动片薄膜两边所受的压力不同，从而产生一个电容检测器的电信号，这样，就可间接测量出待分析组分的浓度。

根据红外辐射在气体中的吸收带的不同，可以对气体成分进行分析。

例如，二氧化碳对于波长为2.7μm、4.33μm和14.5μm红外光吸收相当强烈，并且吸收谱相当的宽，即存在吸收带。

根据实验分析，只有4.33μm吸收带不受大气中其他成分影响，因此可以利用这个吸收带来判别大气中的CO2的含量。

该传感器利用非色散红外（NDIR）原理对空气中存在的CO2进行探测，具有很好的选择性，无氧气依赖性，广泛应用于存在可燃性、爆炸性气体的各种场合。

（2）热传导二氧化碳传感器模块：据混合气体的总导热系数随待分析气体含量的不同而改变的原理制成，由检测元件和补偿元件配对组成电桥的两个臂，遇可燃性气体时检测元件电阻变小，遇非可燃性气体时检测元件电阻变大（空气背景），桥路输出电压变量，该电压变量随气体浓度增大而成正比例增大，补偿元件起参比及温度补偿作用，主要应用场所在民用、工业现场的天然气、液化气、煤气、烷类等可燃性气体及汽油、醇、酮、苯等有机溶剂蒸汽的浓度检测。

二氧化碳浓度传感器测量范围：0-500ppm、1000ppm、2000ppm、5000ppm、50000ppm，0-1%VOL、2%VOL、5%VOL、10%VOL、20%VOL、30%VOL、50%VOL、100%VOL可选，根据现场的环境选择较佳的量程范围。

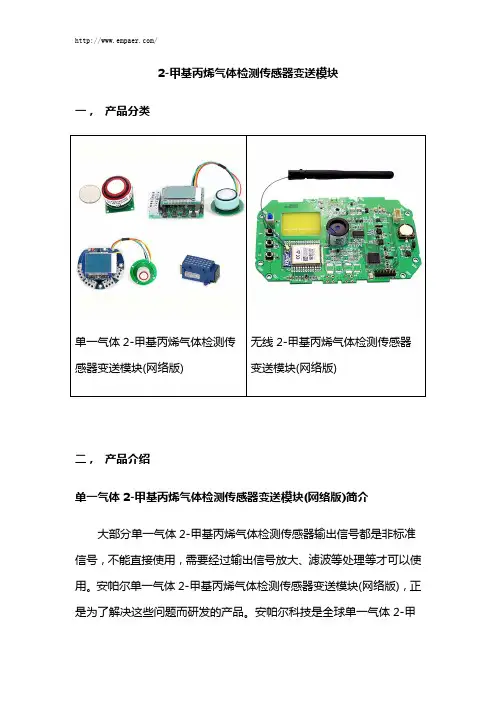

2-甲基丙烯气体检测传感器变送模块一，产品分类二，产品介绍单一气体2-甲基丙烯气体检测传感器变送模块(网络版)简介大部分单一气体2-甲基丙烯气体检测传感器输出信号都是非标准信号，不能直接使用，需要经过输出信号放大、滤波等处理等才可以使用。

安帕尔单一气体2-甲基丙烯气体检测传感器变送模块(网络版)，正是为了解决这些问题而研发的产品。

安帕尔科技是全球单一气体2-甲基丙烯气体检测传感器变送模块(网络版)种类最齐全的公司，不论从量程选择、结构尺寸、供电方式、信号输出、功能特点等安帕尔科技基本上都有非常丰富的产品供您选择。

公司成立到现在一直都在为各行业、各环境的客户OEM和ODM各种各样的单一气体2-甲基丙烯气体检测传感器变送模块(网络版)。

如您有特殊的单一气体2-甲基丙烯气体检测传感器变送模块(网络版)需要开发，请咨询我公司。

多年的技术经验和强大的技术实力您放心的选择保障！无线2-甲基丙烯气体检测传感器变送模块(网络版)简介安帕尔科技的无线2-甲基丙烯气体检测传感器变送模块(网络版)具有无线输出方式多样，产品种类齐全的特点；WIFI、Zigbee、LO2-甲基丙烯A、433M、800M、GP2-甲基丙烯S/3G/4G等各种无线输出方式随意选择，可以满足市场上各种客户对无线现场使用的要求。

如您需要开发它其功能的无线2-甲基丙烯气体检测传感器变送模块(网络版)，请咨询安帕尔科技。

我们公司有多年的研发经验和强大的技术实力可以满足您的需求，请您放心的选择我们。

市面上大部分2-甲基丙烯气体传感器输出信号都是非标准信号，不能直接使用，需要经过输出信号放大、滤波等处理等才可以使用，安帕尔无线2-甲基丙烯气体检测传感器变送模块(网络版)正是为了解决这个问题而研发的产品。

三，产品特点单一气体2-甲基丙烯气体检测传感器变送模块(网络版)特点★产品质量可靠、性能稳定：10多年的气体检测传感器变送模块研发经验，保证了安帕尔单一气体2-甲基丙烯气体检测传感器变送模块(网络版)质量、性能的可靠性。

MQ-9传感器简介：
MQ-9气体传感器所使用的气敏材料是在清洁空气中电导率较低的二氧化锡(SnO2)。

采用高低温循环检测方式低温（1.5V加热）检测一氧化碳，传感器的电导率随空气中一氧化碳气体浓度增加而增大，高温（5.0V加热）检测可燃气体甲烷、丙烷并清洗低温时吸附的杂散气体。

使用简单的电路即可将电导率的变化，转换为与该气体浓度相对应的输出信号。

MQ-9气体传感器对一氧化碳、甲烷、液化气的灵敏度高，这种传感器可检测多种含一氧化碳及可燃性的气体，是一款适合多种应
用的低成本传感器。

THANKS !!!
致力为企业和个人提供合同协议，策划案计划书，学习课件等等
打造全网一站式需求
欢迎您的下载，资料仅供参考。

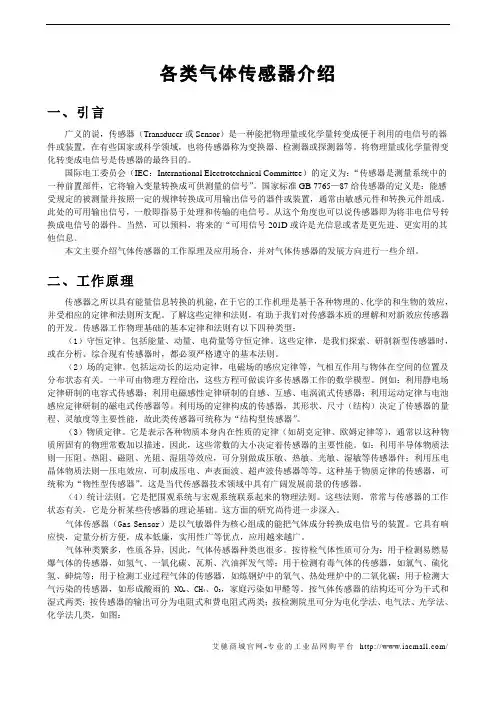

各类气体传感器介绍一、引言广义的说，传感器（Transducer或Sensor）是一种能把物理量或化学量转变成便于利用的电信号的器件或装置，在有些国家或科学领域，也将传感器称为变换器、检测器或探测器等。

将物理量或化学量得变化转变成电信号是传感器的最终目的。

国际电工委员会（IEC：International Electrotechnical Committee）的定义为：“传感器是测量系统中的一种前置部件，它将输入变量转换成可供测量的信号”。

国家标准GB 7765—87给传感器的定义是：能感受规定的被测量并按照一定的规律转换成可用输出信号的器件或装置，通常由敏感元件和转换元件组成。

此处的可用输出信号，一般即指易于处理和传输的电信号。

从这个角度也可以说传感器即为将非电信号转换成电信号的器件。

当然，可以预料，将来的“可用信号201D或许是光信息或者是更先进、更实用的其他信息。

本文主要介绍气体传感器的工作原理及应用场合，并对气体传感器的发展方向进行一些介绍。

二、工作原理传感器之所以具有能量信息转换的机能，在于它的工作机理是基于各种物理的、化学的和生物的效应，并受相应的定律和法则所支配。

了解这些定律和法则，有助于我们对传感器本质的理解和对新效应传感器的开发。

传感器工作物理基础的基本定律和法则有以下四种类型：（1）守恒定律。

包括能量、动量、电荷量等守恒定律。

这些定律，是我们探索、研制新型传感器时，或在分析、综合现有传感器时，都必须严格遵守的基本法则。

（2）场的定律。

包括运动长的运动定律，电磁场的感应定律等，气相互作用与物体在空间的位置及分布状态有关。

一半可由物理方程给出，这些方程可做诶许多传感器工作的数学模型。

例如：利用静电场定律研制的电容式传感器；利用电磁感性定律研制的自感、互感、电涡流式传感器；利用运动定律与电池感应定律研制的磁电式传感器等。

利用场的定律构成的传感器，其形状、尺寸（结构）决定了传感器的量程、灵敏度等主要性能，故此类传感器可统称为“结构型传感器”。

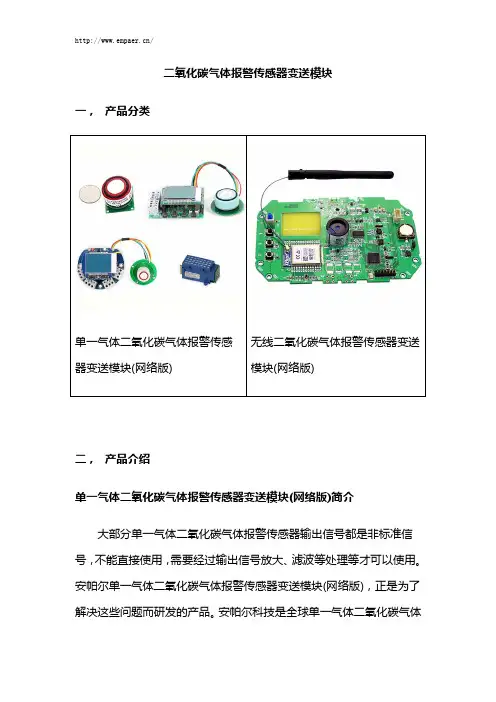

二氧化碳气体报警传感器变送模块一，产品分类单一气体二氧化碳气体报警传感器变送模块(网络版) 无线二氧化碳气体报警传感器变送模块(网络版)二，产品介绍单一气体二氧化碳气体报警传感器变送模块(网络版)简介大部分单一气体二氧化碳气体报警传感器输出信号都是非标准信号，不能直接使用，需要经过输出信号放大、滤波等处理等才可以使用。

安帕尔单一气体二氧化碳气体报警传感器变送模块(网络版)，正是为了解决这些问题而研发的产品。

安帕尔科技是全球单一气体二氧化碳气体报警传感器变送模块(网络版)种类最齐全的公司，不论从量程选择、结构尺寸、供电方式、信号输出、功能特点等安帕尔科技基本上都有非常丰富的产品供您选择。

公司成立到现在一直都在为各行业、各环境的客户OEM和ODM各种各样的单一气体二氧化碳气体报警传感器变送模块(网络版)。

如您有特殊的单一气体二氧化碳气体报警传感器变送模块(网络版)需要开发，请咨询我公司。

多年的技术经验和强大的技术实力您放心的选择保障！无线二氧化碳气体报警传感器变送模块(网络版)简介安帕尔科技的无线二氧化碳气体报警传感器变送模块(网络版)具有无线输出方式多样，产品种类齐全的特点；WIFI、Zigbee、LORA、433M、800M、GPRS/3G/4G等各种无线输出方式随意选择，可以满足市场上各种客户对无线现场使用的要求。

如您需要开发它其功能的无线二氧化碳气体报警传感器变送模块(网络版)，请咨询安帕尔科技。

我们公司有多年的研发经验和强大的技术实力可以满足您的需求，请您放心的选择我们。

市面上大部分二氧化碳气体传感器输出信号都是非标准信号，不能直接使用，需要经过输出信号放大、滤波等处理等才可以使用，安帕尔无线二氧化碳气体报警传感器变送模块(网络版)正是为了解决这个问题而研发的产品。

三，产品特点单一气体二氧化碳气体报警传感器变送模块(网络版)特点★产品质量可靠、性能稳定：10多年的气体报警传感器变送模块研发经验，保证了安帕尔单一气体二氧化碳气体报警传感器变送模块(网络版)质量、性能的可靠性。
